Page 211 of 291

IN EMERGENZA209
4
fig. 13L0E0113m

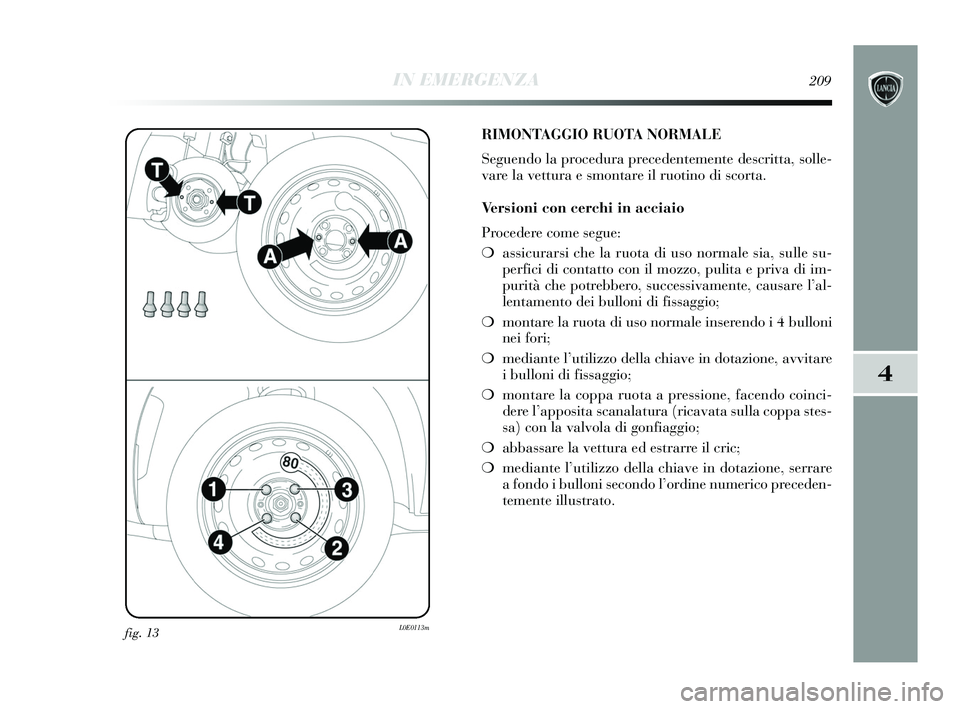

RIMONTAGGIO RUOTA NORMALE
Seguendo la procedura precedentemente descritta, solle-
vare la vettura e smontare il ruotino di scorta.
Versioni con cerchi in acciaio
Procedere come segue:
❍assicurarsi che la ruota di uso normale sia, sulle su-
perfici di contatto con il mozzo, pulita e priva di im-
purità che potrebbero, successivamente, causare l’al-
lentamento dei bulloni di fissaggio;
❍ montare la ruota di uso normale inserendo i 4 bulloni
nei fori;
❍ mediante l’utilizzo della chiave in dotazione, avvitare
i bulloni di fissaggio;
❍ montare la coppa ruota a pressione, facendo coinci-
dere l’apposita scanalatura (ricavata sulla coppa stes-
sa) con la valvola di gonfiaggio;
❍ abbassare la vettura ed estrarre il cric;
❍ mediante l’utilizzo della chiave in dotazione, serrare
a fondo i bulloni secondo l’ordine numerico preceden-
temente illustrato.
195-232 Delta IT 1ed 19/02/14 10.44 Pagina 209

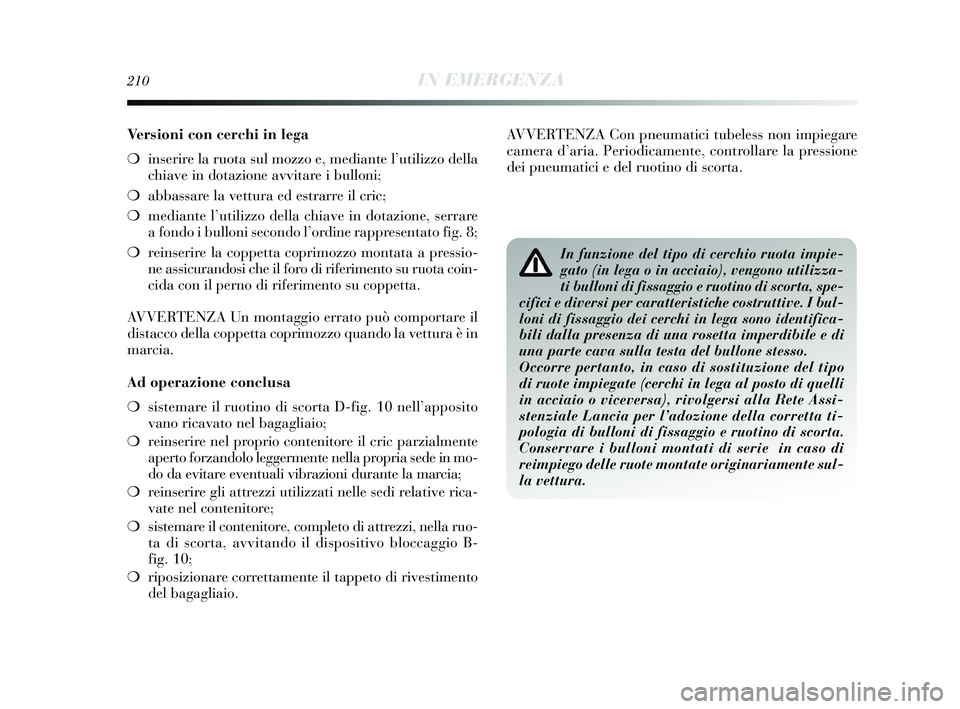

Page 212 of 291

210IN EMERGENZA
Versioni con cerchi in lega
❍inserire la ruota sul mozzo e, mediante l’utilizzo della
chiave in dotazione avvitare i bulloni;
❍ abbassare la vettura ed estrarre il cric;
❍ mediante l’utilizzo della chiave in dotazione, serrare
a fondo i bulloni secondo l’ordine rappresentato fig. 8;
❍ reinserire la coppetta coprimozzo montata a pressio-
ne assicurandosi che il foro di riferimento su ruota coin-
cida con il perno di riferimento su coppetta.
AVVERTENZA Un montaggio errato può comportare il
distacco della coppetta coprimozzo quando la vettura è in
marcia.
Ad operazione conclusa
❍ sistemare il ruotino di scorta D-fig. 10 nell’apposito
vano ricavato nel bagagliaio;
❍ reinserire nel proprio contenitore il cric parzialmente
aperto forzandolo leggermente nella propria sede in mo-
do da evitare eventuali vibrazioni durante la marcia;
❍ reinserire gli attrezzi utilizzati nelle sedi relative rica-
vate nel contenitore;
❍ sistemare il contenitore, completo di attrezzi, nella ruo-
ta di scorta, avvitando il dispositivo bloccaggio B-
fig. 10;
❍ riposizionare correttamente il tappeto di rivestimento
del bagagliaio. AVVERTENZA Con pneumatici tubeless non impiegare
camera d’aria. Periodicamente, controllare la pressione
dei pneumatici e del ruotino di scorta.
In funzione del tipo di cerchio ruota impie-
gato (in lega o in acciaio), vengono utilizza-
ti bulloni di fissaggio e ruotino di scorta, spe-
cifici e diversi per caratteristiche costruttive. I bul-
loni di fissaggio dei cerchi in lega sono identifica-
bili dalla presenza di una rosetta imperdibile e di
una parte cava sulla testa del bullone stesso.
Occorre pertanto, in caso di sostituzione del tipo
di ruote impiegate (cerchi in lega al posto di quelli
in acciaio o viceversa), rivolgersi alla Rete Assi-
stenziale Lancia per l’adozione della corretta ti-
pologia di bulloni di fissaggio e ruotino di scorta.
Conservare i bulloni montati di serie in caso di
reimpiego delle ruote montate originariamente sul-
la vettura.
195-232 Delta IT 1ed 19/02/14 10.44 Pagina 210
Page 213 of 291

IN EMERGENZA211
4

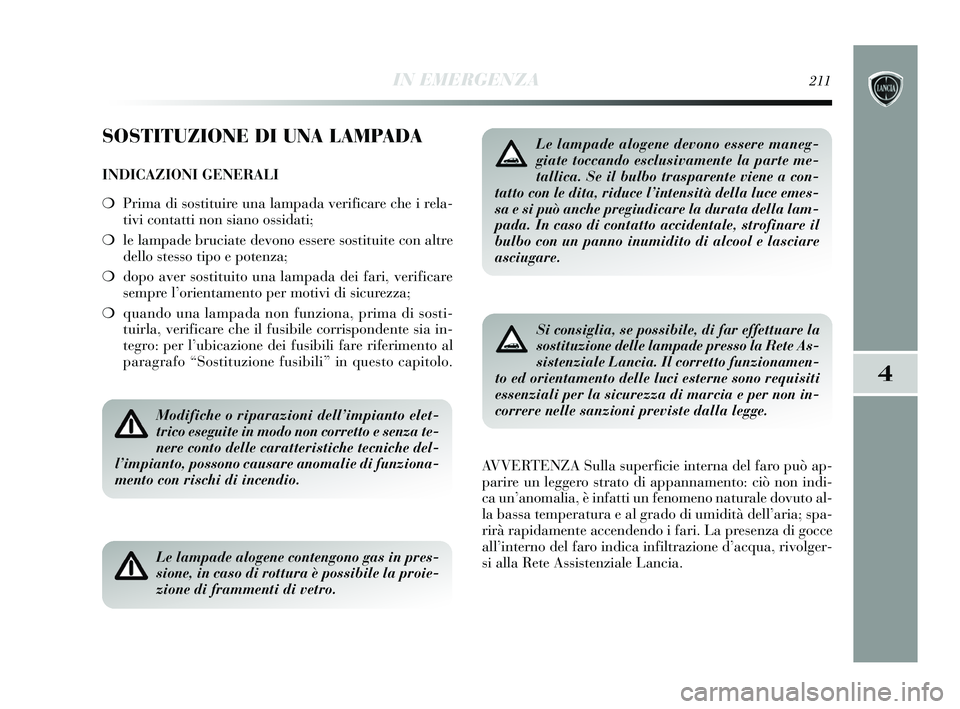

SOSTITUZIONE DI UNA LAMPADA
INDICAZIONI GENERALI
❍Prima di sostituire una lampada verificare che i rela-
tivi contatti non siano ossidati;
❍ le lampade bruciate devono essere sostituite con altre
dello stesso tipo e potenza;
❍ dopo aver sostituito una lampada dei fari, verificare
sempre l’orientamento per motivi di sicurezza;
❍ quando una lampada non funziona, prima di sosti-
tuirla, verificare che il fusibile corrispondente sia in-
tegro: per l’ubicazione dei fusibili fare riferimento al
paragrafo “Sostituzione fusibili” in questo capitolo.
AVVERTENZA Sulla superficie interna del faro può ap-
parire un leggero strato di appannamento: ciò non indi-
ca un’anomalia, è infatti un fenomeno naturale dovuto al-
la bassa temperatura e al grado di umidità dell’aria; spa-
rirà rapidamente accendendo i fari. La presenza di gocce
all’interno del faro indica infiltrazione d’acqua, rivolger-
si alla Rete Assistenziale Lancia.
Modifiche o riparazioni dell’impianto elet-
trico eseguite in modo non corretto e senza te-
nere conto delle caratteristiche tecniche del-
l’impianto, possono causare anomalie di funziona-
mento con rischi di incendio.
Le lampade alogene contengono gas in pres-
sione, in caso di rottura è possibile la proie-
zione di frammenti di vetro.
Le lampade alogene devono essere maneg-
giate toccando esclusivamente la parte me-
tallica. Se il bulbo trasparente viene a con-
tatto con le dita, riduce l’intensità della luce emes-
sa e si può anche pregiudicare la durata della lam-
pada. In caso di contatto accidentale, strofinare il
bulbo con un panno inumidito di alcool e lasciare
asciugare.
Si consiglia, se possibile, di far effettuare la
sostituzione delle lampade presso la Rete As-
sistenziale Lancia. Il corretto funzionamen-
to ed orientamento delle luci esterne sono requisiti
essenziali per la sicurezza di marcia e per non in-
correre nelle sanzioni previste dalla legge.
195-232 Delta IT 1ed 19/02/14 10.44 Pagina 211
Page 214 of 291

212IN EMERGENZA
AVVERTENZA Quando il clima è freddo o umido o do-
po una pioggia battente o dopo il lavaggio, la superficie
dei fari o delle luci posteriori può appannarsi e/o forma-
re gocce di condensa sul lato interno. Si tratta di un fe-
nomeno naturale dovuto alla differenza di temperatura e
di umidità tra interno ed esterno del vetro che tuttavia non
indica un'anomalia e non compromette il normale fun-
zionamento dei dispositivi di illuminazione. L'appanna-
mento sparisce rapidamente accendendo le luci, a parti-
re dal centro del diffusore, estendendosi progressivamen-
te verso i bordi.

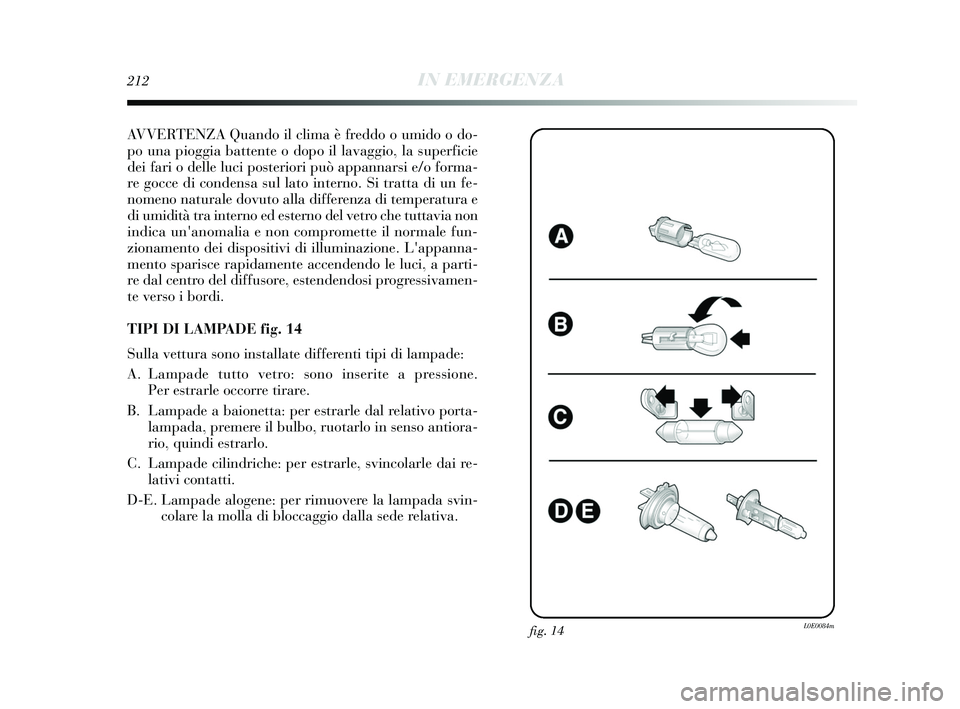

TIPI DI LAMPADE fig. 14
Sulla vettura sono installate differenti tipi di lampade:
A. Lampade tutto vetro: sono inserite a pressione. Per estrarle occorre tirare.
B. Lampade a baionetta: per estrarle dal relativo porta- lampada, premere il bulbo, ruotarlo in senso antiora-
rio, quindi estrarlo.
C. Lampade cilindriche: per estrarle, svincolarle dai re- lativi contatti.
D-E. Lampade alogene: per rimuovere la lampada svin- colare la molla di bloccaggio dalla sede relativa.
fig. 14L0E0084m
195-232 Delta IT 1ed 19/02/14 10.44 Pagina 212
Page 215 of 291

IN EMERGENZA213
4
LED
LED
D1S(*) / H7 H1(*) / H7 PY 24W LED
WY5W LED
LED
W5W H11
W16W
W16W 5L/5K
12V 5W
12V 5W
W5W–
–
D
D B–
A –
–
C
E B
B –
C
C
A –
–
55W
55W
24W –
5W –
–
5W
55W
16W
16W –
5W
5W
5W

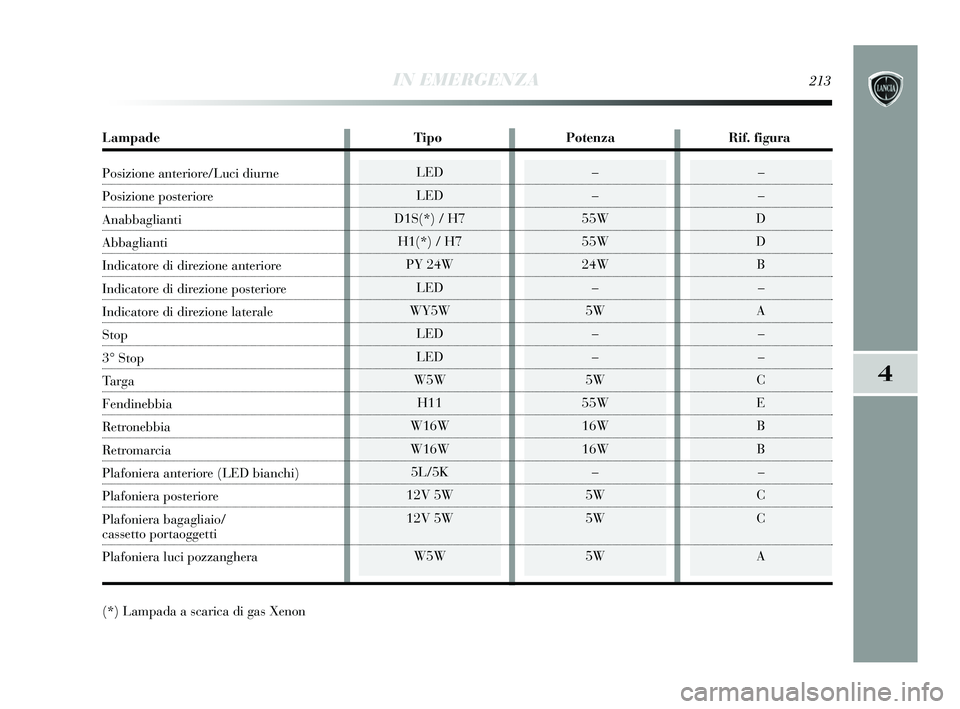

Lampade TipoPotenza Rif. figura
Posizione anteriore/Luci diurne
Posizione posteriore
Anabbaglianti
Abbaglianti
Indicatore di direzione anteriore
Indicatore di direzione posteriore
Indicatore di direzione laterale
Stop
3° Stop
Ta r g a
Fendinebbia
Retronebbia
Retromarcia
Plafoniera anteriore (LED bianchi)
Plafoniera posteriore
Plafoniera bagagliaio/
cassetto portaoggetti
Plafoniera luci pozzanghera
(*) Lampada a scarica di gas Xenon
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 213
Page 216 of 291

214IN EMERGENZA

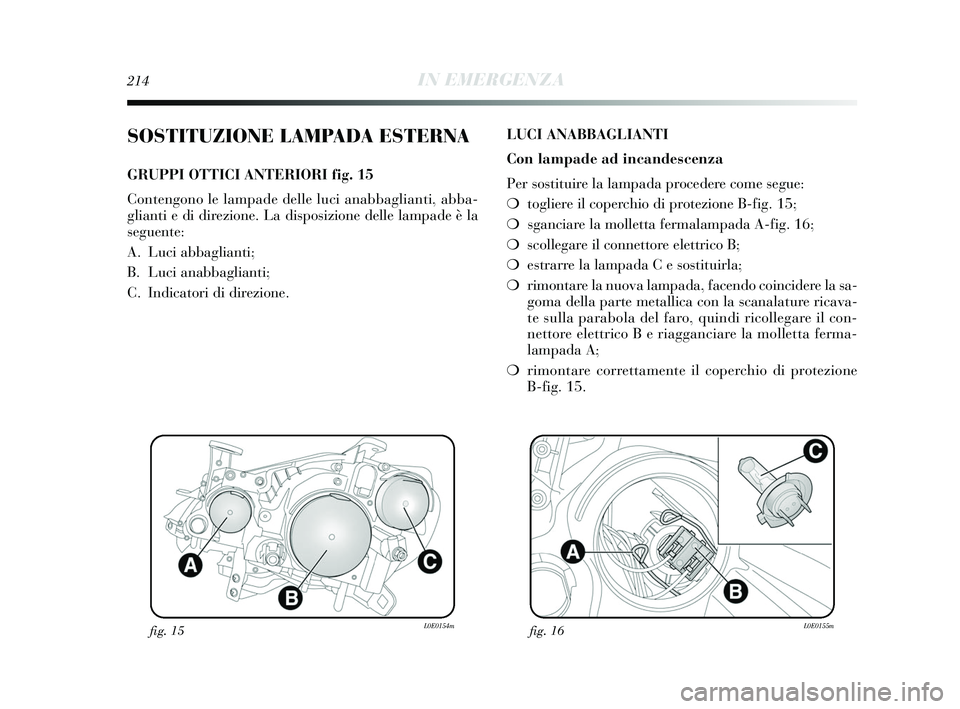

SOSTITUZIONE LAMPADA ESTERNA
GRUPPI OTTICI ANTERIORI fig. 15
Contengono le lampade delle luci anabbaglianti, abba-
glianti e di direzione. La disposizione delle lampade è la
seguente:
A. Luci abbaglianti;
B. Luci anabbaglianti;
C. Indicatori di direzione.LUCI ANABBAGLIANTI
Con lampade ad incandescenza
Per sostituire la lampada procedere come segue:
❍
togliere il coperchio di protezione B-fig. 15;
❍ sganciare la molletta fermalampada A-fig. 16;
❍ scollegare il connettore elettrico B;
❍ estrarre la lampada C e sostituirla;
❍ rimontare la nuova lampada, facendo coincidere la sa-
goma della parte metallica con la scanalature ricava-
te sulla parabola del faro, quindi ricollegare il con-
nettore elettrico B e riagganciare la molletta ferma-
lampada A;
❍ rimontare correttamente il coperchio di protezione
B-fig. 15.
fig. 15L0E0154mfig. 16L0E0155m
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 214
Page 217 of 291

IN EMERGENZA215
4

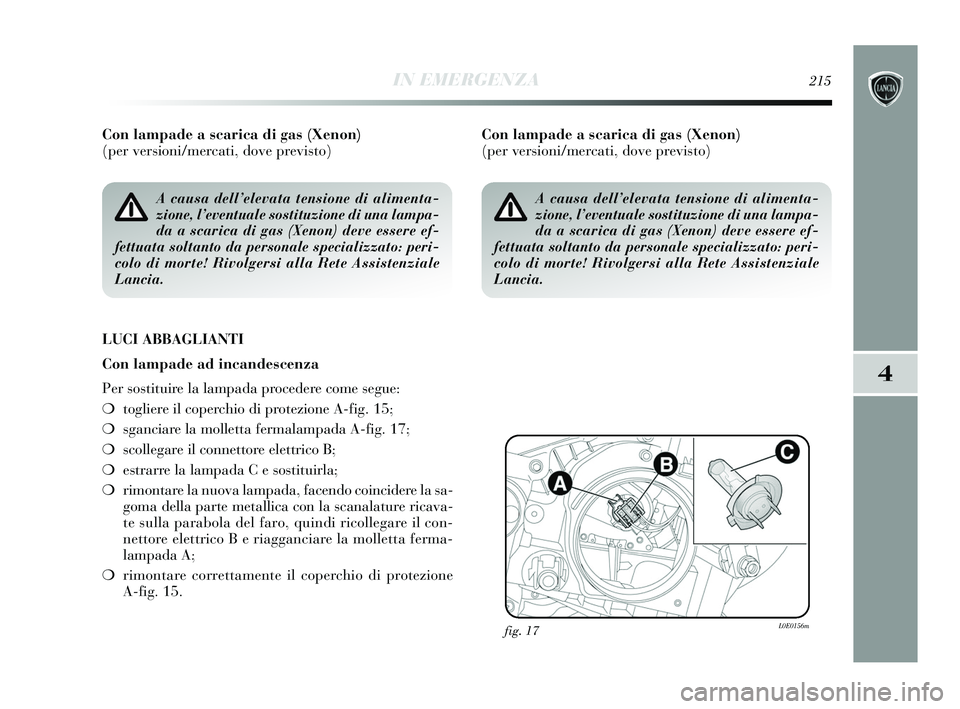

Con lampade a scarica di gas (Xenon)
(per versioni/mercati, dove previsto)
LUCI ABBAGLIANTI
Con lampade ad incandescenza
Per sostituire la lampada procedere come segue:
❍togliere il coperchio di protezione A-fig. 15;
❍ sganciare la molletta fermalampada A-fig. 17;
❍ scollegare il connettore elettrico B;
❍ estrarre la lampada C e sostituirla;
❍ rimontare la nuova lampada, facendo coincidere la sa-
goma della parte metallica con la scanalature ricava-
te sulla parabola del faro, quindi ricollegare il con-
nettore elettrico B e riagganciare la molletta ferma-
lampada A;
❍ rimontare correttamente il coperchio di protezione
A-fig. 15.
fig. 17L0E0156m
A causa dell’elevata tensione di alimenta-
zione, l’eventuale sostituzione di una lampa-
da a scarica di gas (Xenon) deve essere ef-
fettuata soltanto da personale specializzato: peri-
colo di morte! Rivolgersi alla Rete Assistenziale
Lancia.
Con lampade a scarica di gas (Xenon)
(per versioni/mercati, dove previsto)
A causa dell’elevata tensione di alimenta-
zione, l’eventuale sostituzione di una lampa-
da a scarica di gas (Xenon) deve essere ef-
fettuata soltanto da personale specializzato: peri-
colo di morte! Rivolgersi alla Rete Assistenziale
Lancia.
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 215

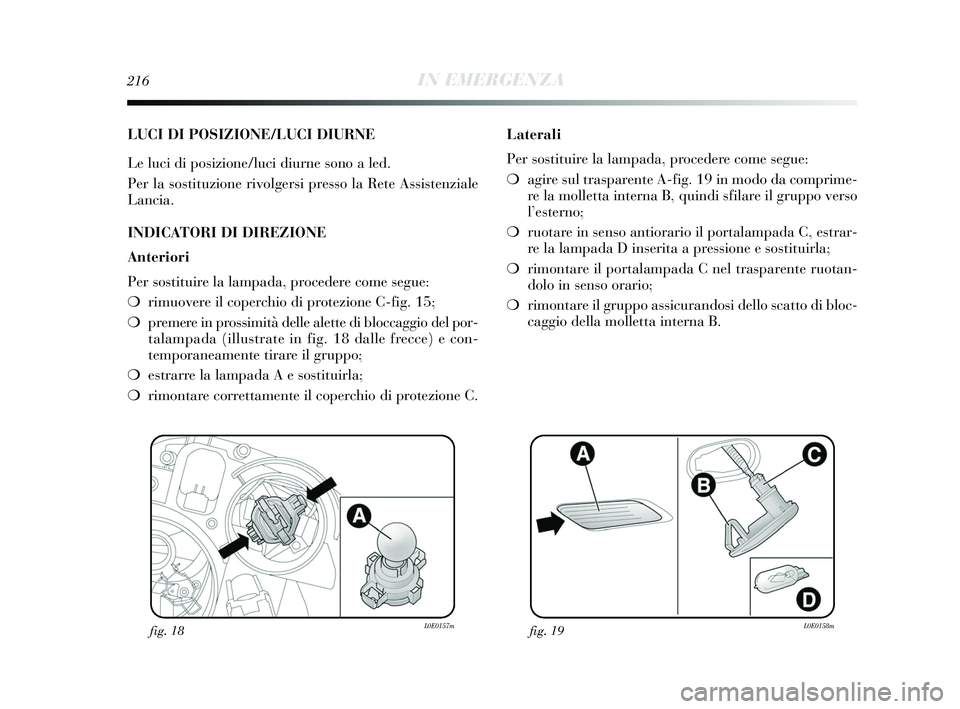

Page 218 of 291

216IN EMERGENZA
LUCI DI POSIZIONE/LUCI DIURNE
Le luci di posizione/luci diurne sono a led.
Per la sostituzione rivolgersi presso la Rete Assistenziale
Lancia.
INDICATORI DI DIREZIONE
Anteriori
Per sostituire la lampada, procedere come segue:
❍rimuovere il coperchio di protezione C-fig. 15;
❍ premere in prossimità delle alette di bloccaggio del por-
talampada (illustrate in fig. 18 dalle frecce) e con-
temporaneamente tirare il gruppo;
❍ estrarre la lampada A e sostituirla;
❍ rimontare correttamente il coperchio di protezione C. Laterali
Per sostituire la lampada, procedere come segue:
❍
agire sul trasparente A-fig. 19 in modo da comprime-
re la molletta interna B, quindi sfilare il gruppo verso
l’esterno;
❍ ruotare in senso antiorario il portalampada C, estrar-
re la lampada D inserita a pressione e sostituirla;
❍ rimontare il portalampada C nel trasparente ruotan-
dolo in senso orario;
❍ rimontare il gruppo assicurandosi dello scatto di bloc-
caggio della molletta interna B.
fig. 18L0E0157mfig. 19L0E0158m
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 216
Page 219 of 291

IN EMERGENZA217
4

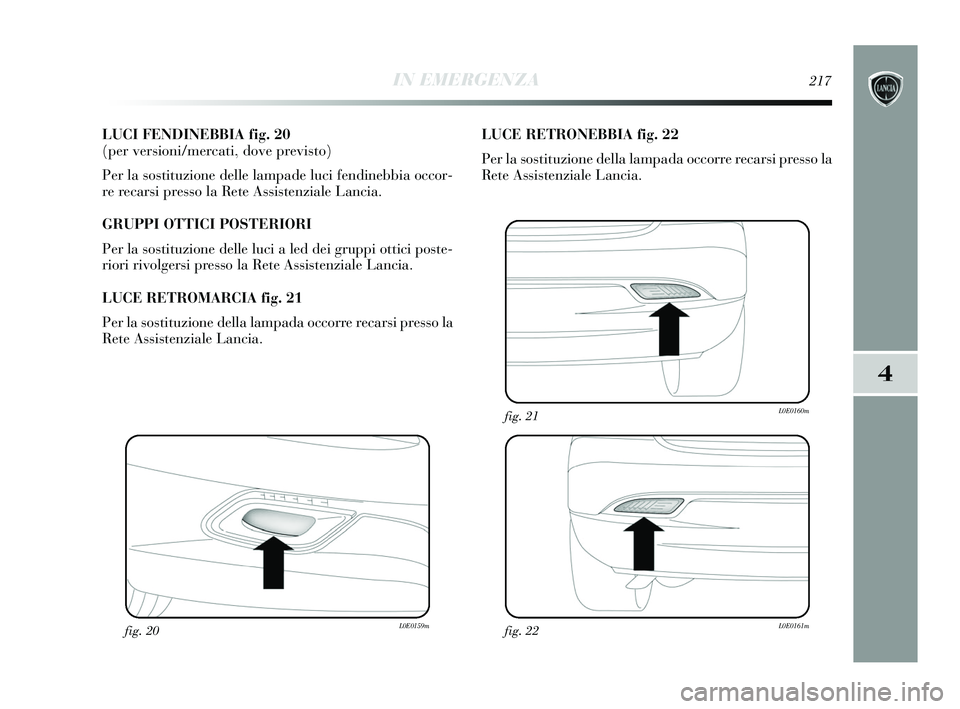

LUCI FENDINEBBIA fig. 20
(per versioni/mercati, dove previsto)
Per la sostituzione delle lampade luci fendinebbia occor-
re recarsi presso la Rete Assistenziale Lancia.
GRUPPI OTTICI POSTERIORI
Per la sostituzione delle luci a led dei gruppi ottici poste-
riori rivolgersi presso la Rete Assistenziale Lancia.
LUCE RETROMARCIA fig. 21
Per la sostituzione della lampada occorre recarsi presso la
Rete Assistenziale Lancia.LUCE RETRONEBBIA fig. 22
Per la sostituzione della lampada occorre recarsi presso la
Rete Assistenziale Lancia.
fig. 20L0E0159mfig. 22L0E0161m
fig. 21L0E0160m
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 217
Page 220 of 291

218IN EMERGENZA

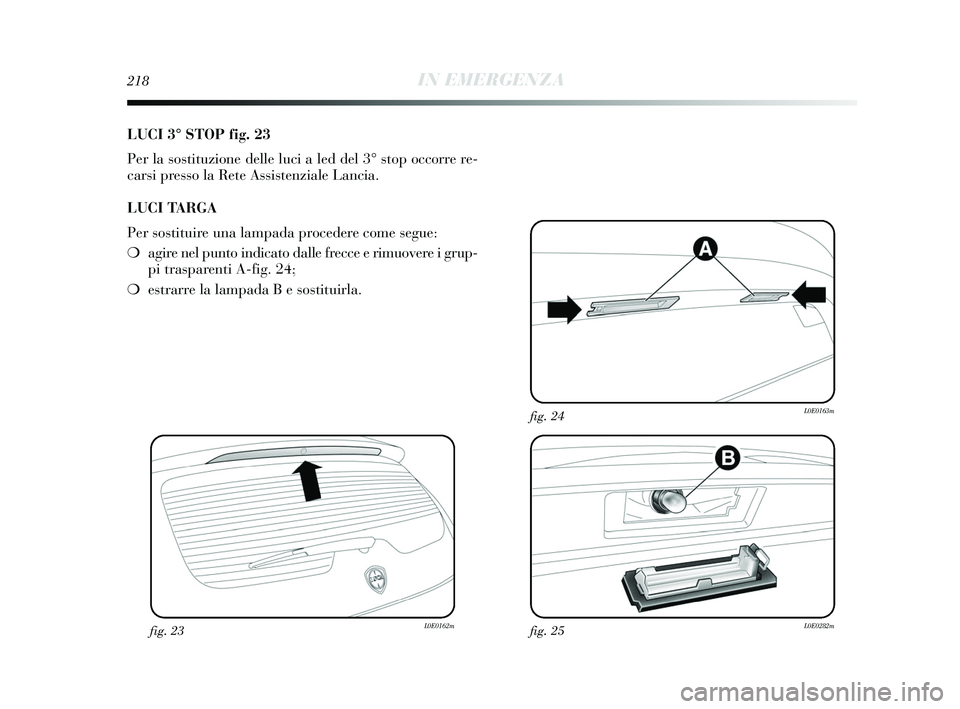

LUCI 3° STOP fig. 23
Per la sostituzione delle luci a led del 3° stop occorre re-
carsi presso la Rete Assistenziale Lancia.
LUCI TARGA
Per sostituire una lampada procedere come segue:
❍agire nel punto indicato dalle frecce e rimuovere i grup-
pi trasparenti A-fig. 24;
❍ estrarre la lampada B e sostituirla.
fig. 23L0E0162mfig. 25L0E0282m
fig. 24L0E0163m
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 218
