Lancia Delta 2015 Notice d'entretien (in French)

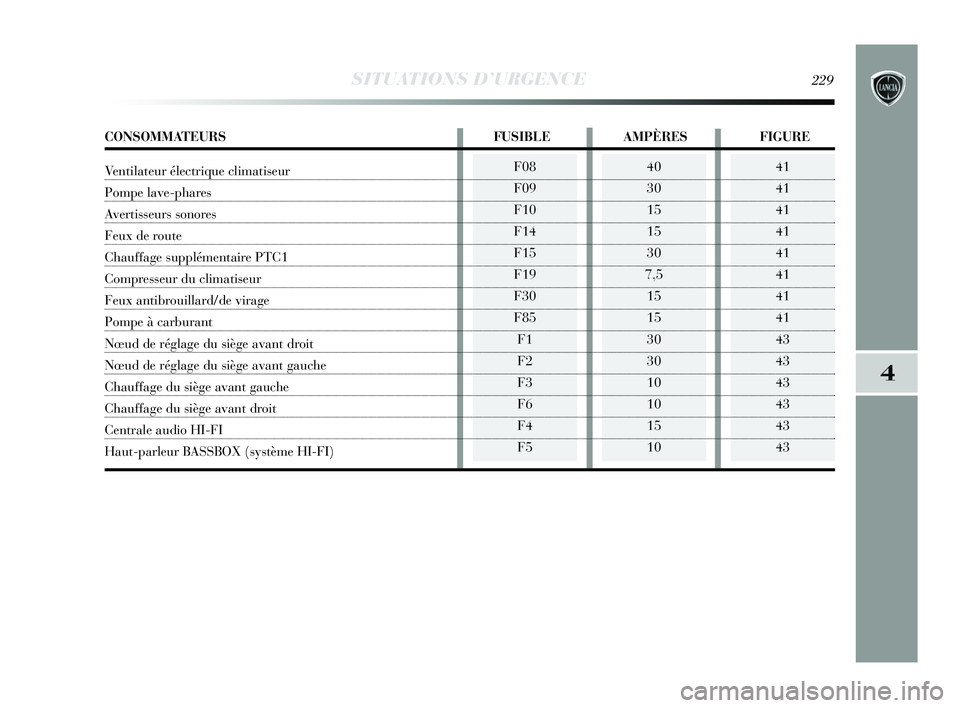

SITUATIONS D’URGENCE229
4
F08
F09
F10
F14
F15
F19
F30
F85F1
F2
F3
F6
F4
F540
30
15
15
30
7,5 15
15
30
30
10
10
15
1041
41
41
41
41
41
41
41
43
43
43
43
43
43
CONSOMMATEURS FUSIBLE AMPÈRESFIGURE
Ventilateur électrique climatiseur
Pompe lave-phares
Avertisseurs sonores
Feux de route
Chauffage supplémentaire PTC1
Compresseur du climatiseur
Feux antibrouillard/de virage
Pompe à carburant
Nœud de réglage du siège avant droit
Nœud de réglage du siège avant gauche
Chauffage du siège avant gauche
Chauffage du siège avant droit
Centrale audio HI-FI
Haut-parleur BASSBOX (système HI-FI)
195-232 Delta FR 1ed 03/03/14 08.45 Pagina 229

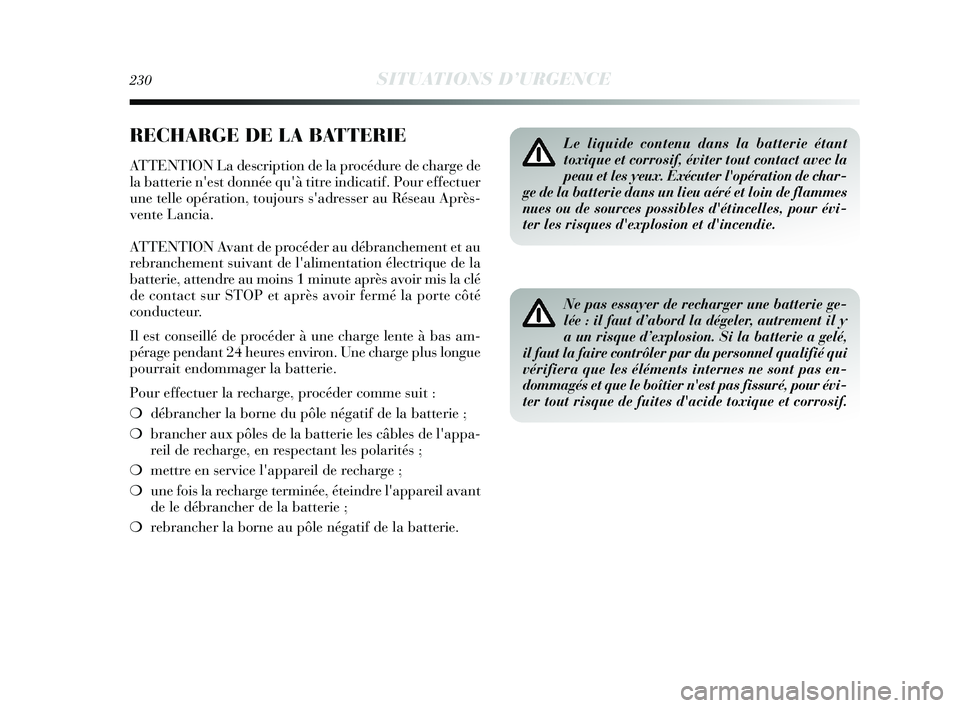

230SITUATIONS D’URGENCE
RECHARGE DE LA BATTERIE
ATTENTION La description de la procédure de charge de
la batterie n'est donnée qu'à titre indicatif. Pour effectuer
une telle opération, toujours s'adresser au Réseau Après-
vente Lancia.
ATTENTION Avant de procéder au débranchement et au
rebranchement suivant de l'alimentation électrique de la
batterie, attendre au moins 1 minute après avoir mis la clé
de contact sur STOP et après avoir fermé la porte côté
conducteur.
Il est conseillé de procéder à une charge lente à bas am-
pérage pendant 24 heures environ. Une charge plus longue
pourrait endommager la batterie.
Pour effectuer la recharge, procéder comme suit :
❍débrancher la borne du pôle négatif de la batterie ;
❍ brancher aux pôles de la batterie les câbles de l'appa-
reil de recharge, en respectant les polarités ;
❍ mettre en service l'appareil de recharge ;
❍ une fois la recharge terminée, éteindre l'appareil avant
de le débrancher de la batterie ;
❍ rebrancher la borne au pôle négatif de la batterie.
Le liquide contenu dans la batterie étant
toxique et corrosif, éviter tout contact avec la
peau et les yeux. Exécuter l'opération de char-
ge de la batterie dans un lieu aéré et loin de flammes
nues ou de sources possibles d'étincelles, pour évi-
ter les risques d'explosion et d'incendie.
Ne pas essayer de recharger une batterie ge-
lée : il faut d’abord la dégeler, autrement il y
a un risque d’explosion. Si la batterie a gelé,
il faut la faire contrôler par du personnel qualifié qui
vérifiera que les éléments internes ne sont pas en-
dommagés et que le boîtier n'est pas fissuré, pour évi-
ter tout risque de fuites d'acide toxique et corrosif.
195-232 Delta FR 1ed 03/03/14 08.45 Pagina 230

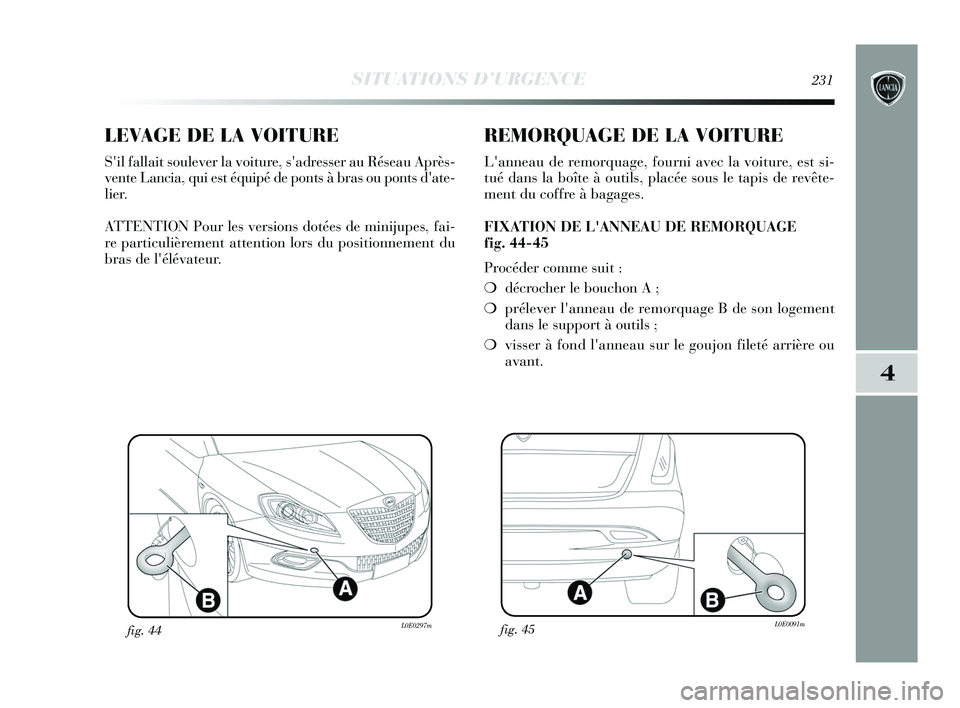

SITUATIONS D’URGENCE231
4
LEVAGE DE LA VOITURE
S'il fallait soulever la voiture, s'adresser au Réseau Après-
vente Lancia, qui est équipé de ponts à bras ou ponts d'ate-
lier.
ATTENTION Pour les versions dotées de minijupes, fai-
re particulièrement attention lors du positionnement du
bras de l'élévateur.
REMORQUAGE DE LA VOITURE
L'anneau de remorquage, fourni avec la voiture, est si-
tué dans la boîte à outils, placée sous le tapis de revête-
ment du coffre à bagages.
FIXATION DE L'ANNEAU DE REMORQUAGE
fig. 44-45
Procéder comme suit :
❍décrocher le bouchon A ;
❍ prélever l'anneau de remorquage B de son logement
dans le support à outils ;
❍ visser à fond l'anneau sur le goujon fileté arrière ou
avant.
fig. 44L0E0297mfig. 45L0E0091m
195-232 Delta FR 1ed 03/03/14 08.45 Pagina 231

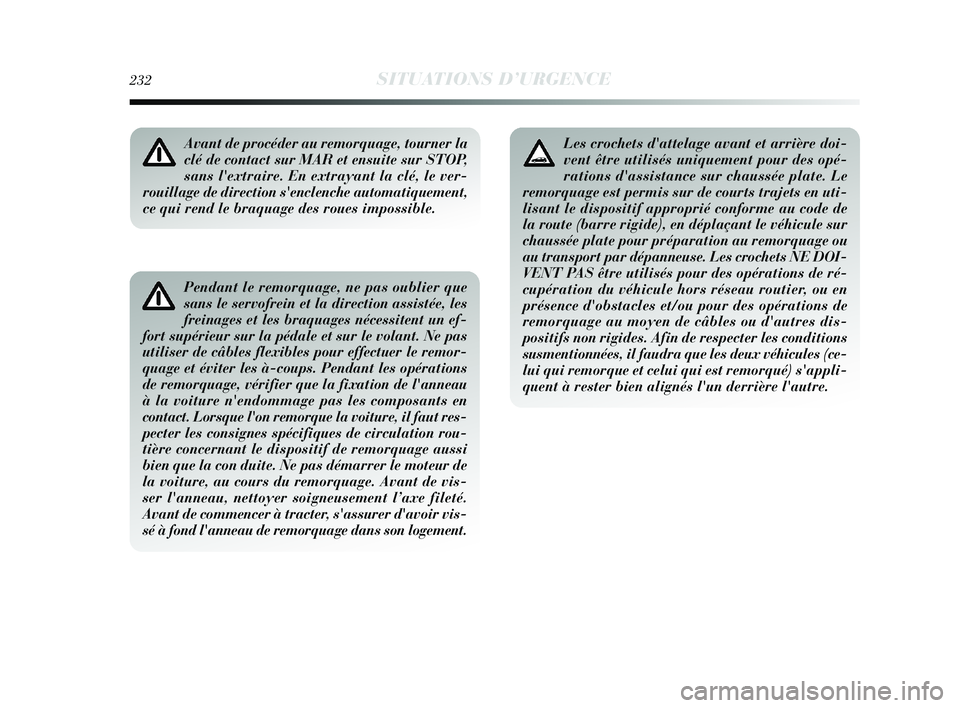

232SITUATIONS D’URGENCE
Pendant le remorquage, ne pas oublier que
sans le servofrein et la direction assistée, les
freinages et les braquages nécessitent un ef-
fort supérieur sur la pédale et sur le volant. Ne pas
utiliser de câbles flexibles pour effectuer le remor-
quage et éviter les à-coups. Pendant les opérations
de remorquage, vérifier que la fixation de l'anneau
à la voiture n'endommage pas les composants en
contact. Lorsque l'on remorque la voiture, il faut res-
pecter les consignes spécifiques de circulation rou-
tière concernant le dispositif de remorquage aussi
bien que la con duite. Ne pas démarrer le moteur de
la voiture, au cours du remorquage. Avant de vis-
ser l'anneau, nettoyer soigneusement l’axe fileté.
Avant de commencer à tracter, s'assurer d'avoir vis-
sé à fond l'anneau de remorquage dans son logement.
Les crochets d'attelage avant et arrière doi-
vent être utilisés uniquement pour des opé-
rations d'assistance sur chaussée plate. Le
remorquage est permis sur de courts trajets en uti-
lisant le dispositif approprié conforme au code de
la route (barre rigide), en déplaçant le véhicule sur
chaussée plate pour préparation au remorquage ou
au transport par dépanneuse. Les crochets NE DOI-
VENT PAS être utilisés pour des opérations de ré-
cupération du véhicule hors réseau routier, ou en
présence d'obstacles et/ou pour des opérations de
remorquage au moyen de câbles ou d'autres dis-
positifs non rigides. Afin de respecter les conditions
susmentionnées, il faudra que les deux véhicules (ce-
lui qui remorque et celui qui est remorqué) s'appli-
quent à rester bien alignés l'un derrière l'autre.Avant de procéder au remorquage, tourner la
clé de contact sur MAR et ensuite sur STOP,
sans l'extraire. En extrayant la clé, le ver-
rouillage de direction s'enclenche automatiquement,
ce qui rend le braquage des roues impossible.
195-232 Delta FR 1ed 03/03/14 08.45 Pagina 232

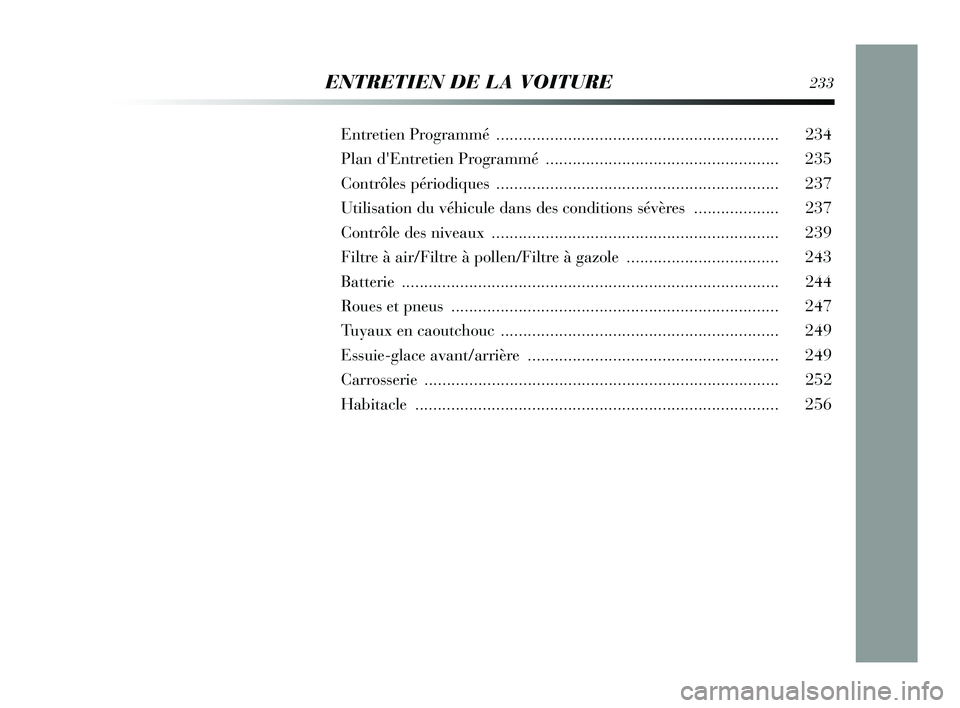

ENTRETIEN DE LA VOITURE233
Entretien Programmé ............................................................... 234
Plan d'Entretien Programmé .................................................... 235
Contrôles péri odiques ............................................................... 237
Utilisation du véhicule dans des conditions sé vères ................... 237
Contrôle des niveaux ................................................................ 239
Filtre à air/Filtre à pollen/Filtre à gazole .................................. 243
Batterie .......................................................................\
............. 244
Roues et pneus ........................................................................\
. 247
Tuyaux en caout chouc .............................................................. 249
Essuie-glace avant /arrière ........................................................ 249
Carrosserie .....................................................................\
.......... 252
Habitacle ........................................................................\
......... 256
233-256 Delta FR 1ed 03/04/14 13:26 Pagina 233

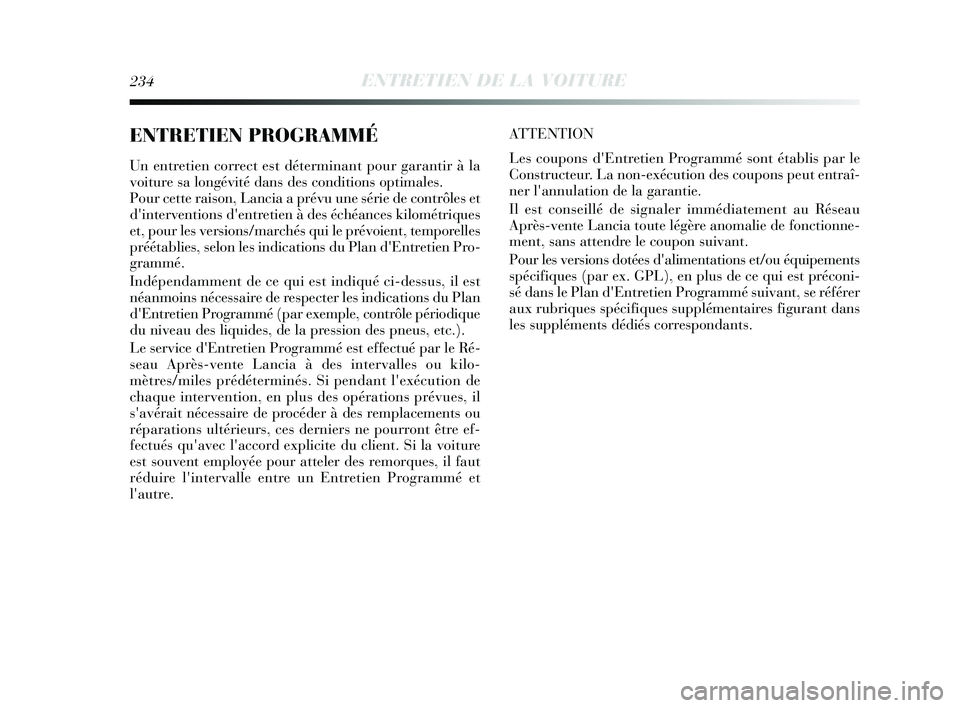

234ENTRETIEN DE LA VOITURE
ENTRETIEN PROGRAMMÉ
Un entretien correct est déterminant pour garantir à la
voiture sa longévité dans des conditions optimales.
Pour cette raison, Lancia a prévu une série de contrôles et
d'interventions d'entretien à des échéances kilométriques
et, pour les versions/marchés qui le prévoient, temporelles
préétablies, selon les indications du Plan d'Entretien Pro-
grammé.
Indépendamment de ce qui est indiqué ci-dessus, il est
néanmoins nécessaire de respecter les indications du Plan
d'Entretien Programmé (par exemple, contrôle périodique
du niveau des liquides, de la pression des pneus, etc.).
Le service d'Entretien Programmé est effectué par le Ré-
seau Après-vente Lancia à des intervalles ou kilo-
mètres/miles prédéterminés. Si pendant l'exécution de
chaque intervention, en plus des opérations prévues, il
s'avérait nécessaire de procéder à des remplacements ou
réparations ultérieurs, ces derniers ne pourront être ef-
fectués qu'avec l'accord explicite du client. Si la voiture
est souvent employée pour atteler des remorques, il faut
réduire l'intervalle entre un Entretien Programmé et
l'autre.ATTENTION
Les coupons d'Entretien Programmé sont établis par le
Constructeur. La non-exécution des coupons peut entraî-
ner l'annulation de la garantie.
Il est conseillé de signaler immédiatement au Réseau
Après-vente Lancia toute légère anomalie de fonctionne-
ment, sans attendre le coupon suivant.
Pour les versions dotées d'alimentations et/ou équipements
spécifiques (par ex. GPL), en plus de ce qui est préconi-
sé dans le Plan d'Entretien Programmé suivant, se référer
aux rubriques spécifiques supplémentaires figurant dans
les suppléments dédiés correspondants.
233-256 Delta FR 1ed 03/04/14 13:26 Pagina 234

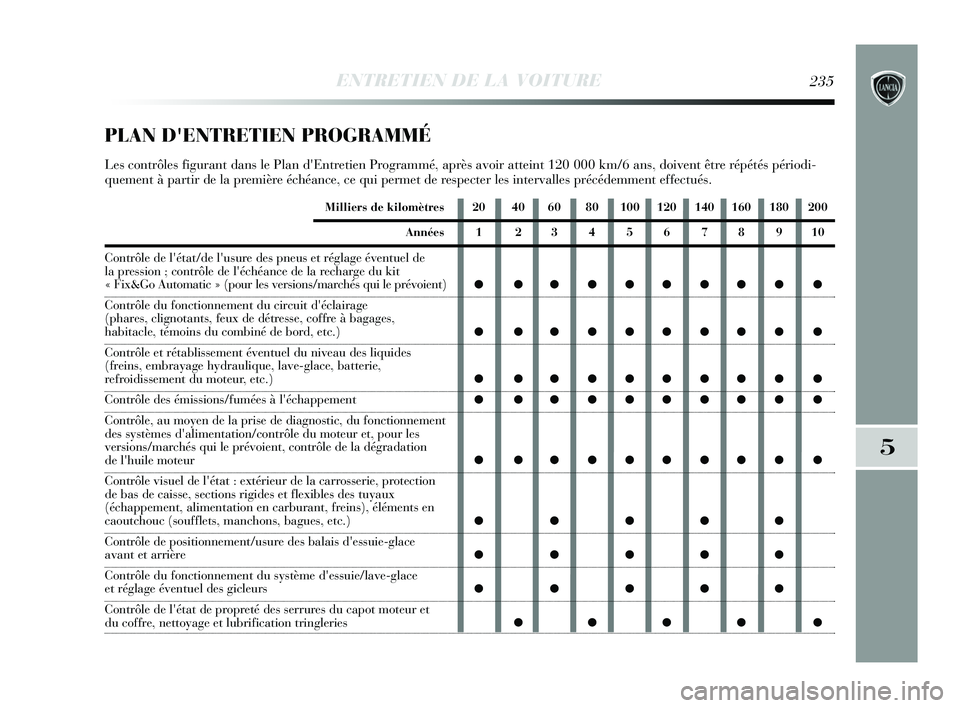

ENTRETIEN DE LA VOITURE235
5
20 40 60 80 100 120 140 160 180 2001 2345678910
● ●●●●●●●● ●
● ●●●●●●●● ●
● ●●●●●●●● ●
● ●●●●●●●● ●
● ●●●●●●●● ●
● ● ●●●
● ● ●●●
● ● ●●● ●●●● ●
PLAN D'ENTRETIEN PROGRAMMÉ
Les contrôles figurant dans le Plan d'Entretien Programmé, après avoir atteint 120 000 km/6 ans, doivent être répétés périodi-
quement à partir de la première échéance, ce qui permet de respecter les intervalles précédemment effectués.
Milliers de kilomètres
Années
Contrôle de l'état/de l'usure des pneus et réglage éventuel de
la pression ; contrôle de l'échéance de la recharge du kit
« Fix&Go Automatic » (pour les versions/marchés qui le prévoient)
Contrôle du fonctionnement du circuit d'éclairage
(phares, clignotants, feux de détresse, coffre à bagages,
habitacle, témoins du combiné de bord, etc.)
Contrôle et rétablissement éventuel du niveau des liquides
(freins, embrayage hydraulique, lave-glace, batterie,
refroidissement du moteur, etc.)
Contrôle des émissions/fumées à l'échappement
Contrôle, au moyen de la prise de diagnostic, du fonctionnement
des systèmes d'alimentation/contrôle du moteur et, pour les
versions/marchés qui le prévoient, contrôle de la dégradation
de l'huile moteur
Contrôle visuel de l'état : extérieur de la carrosserie, protection
de bas de caisse, sections rigides et flexibles des tuyaux
(échappement, alimentation en carburant, freins), éléments en
caoutchouc (soufflets, manchons, bagues, etc.)
Contrôle de positionnement/usure des balais d'essuie-glace
avant et arrière
Contrôle du fonctionnement du système d'essuie/lave-glace
et réglage éventuel des gicleurs
Contrôle de l'état de propreté des serrures du capot moteur et
du coffre, nettoyage et lubrification tringleries
233-256 Delta FR 1ed 03/04/14 13:26 Pagina 235

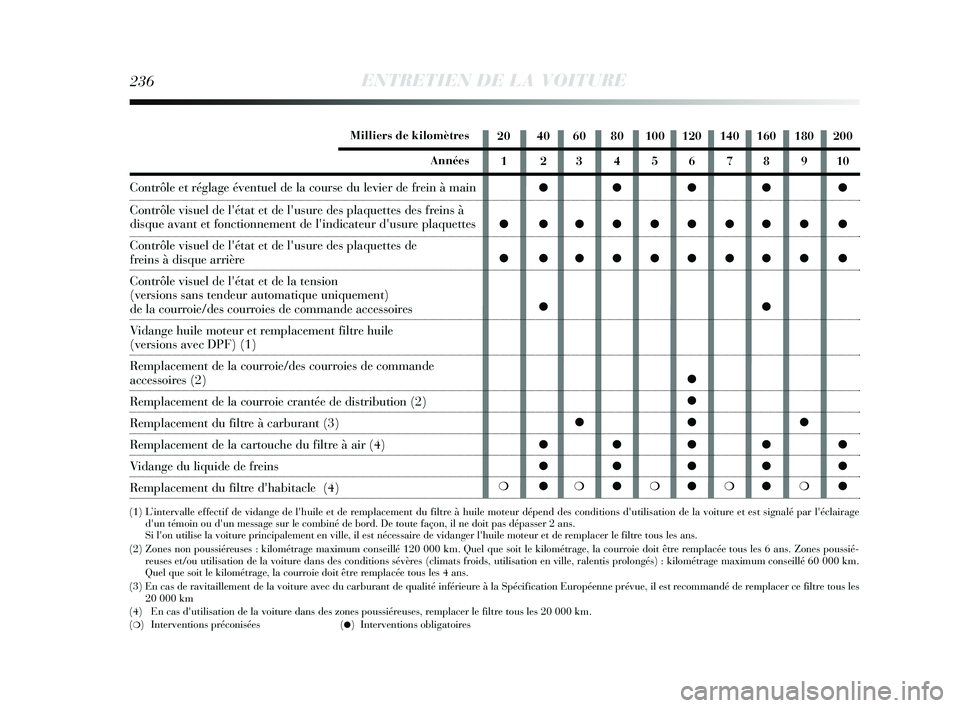

236ENTRETIEN DE LA VOITURE
20 40 60 80 100 120 140 160 180 2001 2345678910
●●●● ●
● ●●●●●●●● ●
● ●●●●●●●● ●
●●
●
●
●●●
●●●● ●
●●●● ●
❍ ●❍●❍●❍●❍ ●
(1) L’intervalle effectif de vidange de l'huile et de remplacement du filtre à huile moteur dépend des conditions d'utilisation de la voiture et est signalé par l'éclairage d'un témoin ou d'un message sur le combiné de bord. De toute façon, il ne doit pas dépasser 2 ans.
Si l'on utilise la voiture principalement en ville, il est nécessaire de vidanger l'huile moteur et de remplacer le filtre tous les ans.
(2) Zones non poussiéreuses : kilométrage maximum conseillé 120 000 km. Quel que soit le\
kilométrage, la courroie doit être remplacée tous les 6 ans. Zones poussié- reuses et/ou utilisation de la voiture dans des conditions sévères (climats froids, utilisation en ville, ralentis prolongés) : kilométrage maximum conseillé 60 000 km.
Quel que soit le kilométrage, la courroie doit être remplacée tous les 4 ans.
(3) En cas de ravitaillement de la voiture avec du carburant de qualité inférieure à la Spécification Européenne prévue, il est recommandé de remplacer ce filtre tous les
20 000 km
(4) En cas d'utilisation de la voiture dans des zones poussiéreuses, remplacer le filtre tous les 20 000 km.
(
❍) Interventions préconisées (●) Interventions obligatoires
Milliers de kilomètres
Années
Contrôle et réglage éventuel de la course du levier de frein à main
Contrôle visuel de l'état et de l'usure des plaquettes des freins à
disque avant et fonctionnement de l'indicateur d'usure plaquettes
Contrôle visuel de l'état et de l'usure des plaquettes de
freins à disque arrière
Contrôle visuel de l'état et de la tension
(versions sans tendeur automatique uniquement)
de la courroie/des courroies de commande accessoires
Vidange huile moteur et remplacement filtre huile
(versions avec DPF) (1)
Remplacement de la courroie/des courroies de commande
accessoires (2)
Remplacement de la courroie crantée de distribution (2)
Remplacement du filtre à carburant (3)
Remplacement de la cartouche du filtre à air (4)
Vidange du liquide de freins
Remplacement du filtre d'habitacle (4)
233-256 Delta FR 1ed 03/04/14 13:26 Pagina 236

CONTRÔLES PÉRIODIQUES
Tous les 1 000 km ou avant de longs voyages, contrôler et
si nécessaire rétablir:
❍le niveau du liquide de refroidissement du moteur ;
❍ le niveau du liquide de freins ;
❍ le niveau du liquide de lave-glace ;
❍ la pression et l'état des pneus ;
❍ le fonctionnement des équipement d'éclairage (phares,
clignotants, détresse, etc.) ;
❍ le fonctionnement du système essuie/lave-glace et le po-
sitionnement/usure des balais d'essuie-glace avant/
arrière ;
Tous les 3.000 km contrôler et éventuellement rectifier :
le niveau de l’huile moteur.
UTILISATION DU VÉHICULE
DANS DES CONDITIONS SÉVÈRES
Si la voiture est utilisée principalement dans l'une des
conditions suivantes particulièrement sévères :
❍ traction de remorques ou de caravanes ;
❍ routes poussiéreuses ;
❍ parcours brefs (moins de 7-8 km) et répétés et à une
température extérieure inférieure à zéro ;
❍ moteur qui tourne fréquemment au ralenti ou condui-
te sur de longues distances à vitesse réduite ou en cas
d'inactivité prolongée.
ENTRETIEN DE LA VOITURE237
233-256 Delta FR 1ed 03/04/14 13:26 Pagina 237

Il est nécessaire de réaliser les vérifications suivantes à des
intervalles plus fréquents que ceux indiqués dans le Plan
d'Entretien Programmé :
❍contrôle de l'état et de l'usure des plaquettes de freins
à disque avant ;
❍ contrôle de l'état de propreté des serrures du capot mo-
teur et coffre, nettoyage et lubrification des leviers ;
❍ contrôle visuel conditions : moteur, B.V., transmission,
sections rigides et flexibles des tuyaux (échappement
- alimentation carburant - freins), éléments en caout-
chouc (soufflets, manchons, bagues, etc.) ; ❍
contrôle de l’état de charge et du niveau de liquide de
la batterie (électrolyte) ;
❍ contrôle visuel de l'état des courroies de commande des
accessoires ;
❍ contrôle et remplacement éventuel du filtre à air.
238ENTRETIEN DE LA VOITURE
233-256 Delta FR 1ed 03/04/14 13:26 Pagina 238
