SITUATIONS D’URGENCE209
4
fig. 13L0E0113m

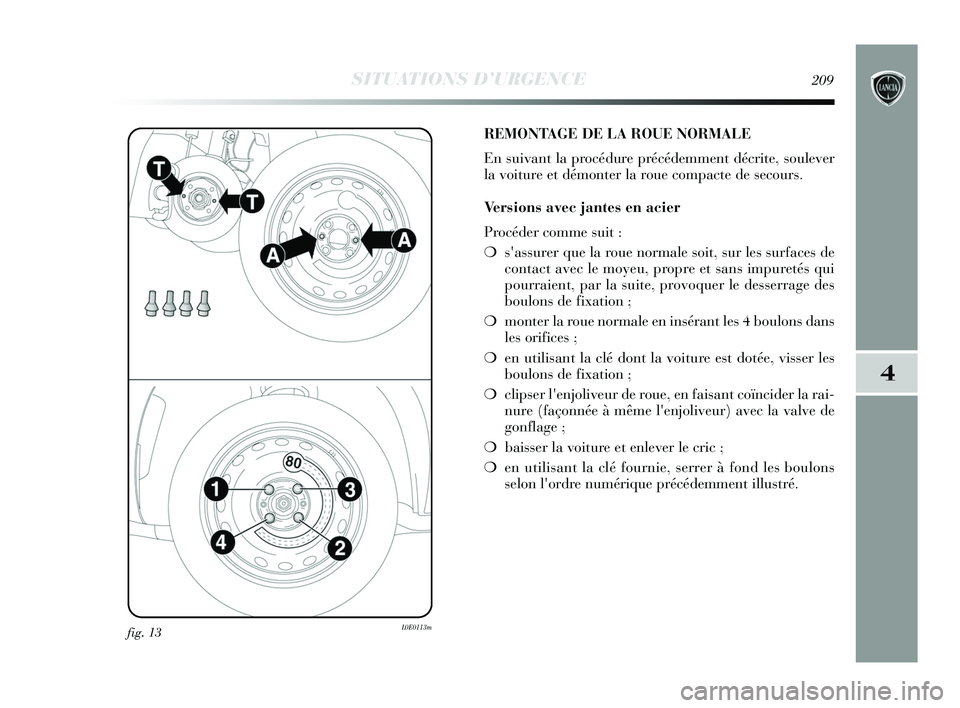

REMONTAGE DE LA ROUE NORMALE
En suivant la procédure précédemment décrite, soulever
la voiture et démonter la roue compacte de secours.
Versions avec jantes en acier
Procéder comme suit :
❍s'assurer que la roue normale soit, sur les surfaces de
contact avec le moyeu, propre et sans impuretés qui
pourraient, par la suite, provoquer le desserrage des
boulons de fixation ;
❍ monter la roue normale en insérant les 4 boulons dans
les orifices ;
❍ en utilisant la clé dont la voiture est dotée, visser les
boulons de fixation ;
❍ clipser l'enjoliveur de roue, en faisant coïncider la rai-
nure (façonnée à même l'enjoliveur) avec la valve de
gonflage ;
❍ baisser la voiture et enlever le cric ;
❍ en utilisant la clé fournie, serrer à fond les boulons
selon l'ordre numérique précédemment illustré.
195-232 Delta FR 1ed 03/03/14 08.45 Pagina 209

210SITUATIONS D’URGENCE

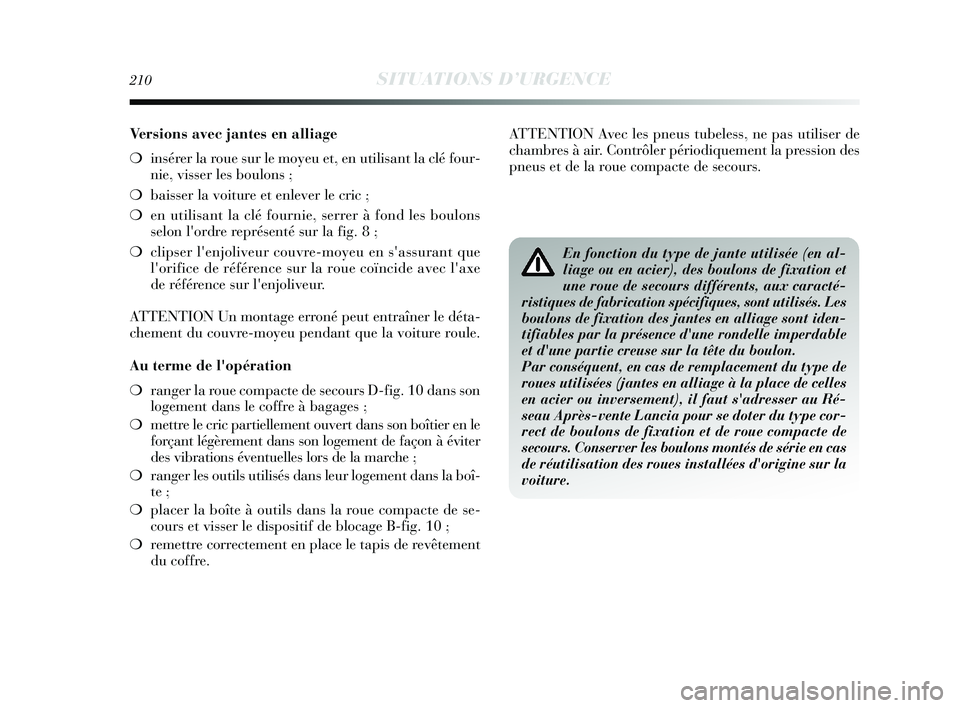

Versions avec jantes en alliage
❍insérer la roue sur le moyeu et, en utilisant la clé four-
nie, visser les boulons ;
❍ baisser la voiture et enlever le cric ;
❍ en utilisant la clé fournie, serrer à fond les boulons
selon l'ordre représenté sur la fig. 8 ;
❍ clipser l'enjoliveur couvre-moyeu en s'assurant que
l'orifice de référence sur la roue coïncide avec l'axe
de référence sur l'enjoliveur.
ATTENTION Un montage erroné peut entraîner le déta-
chement du couvre-moyeu pendant que la voiture roule.
Au terme de l'opération
❍ ranger la roue compacte de secours D-fig. 10 dans son
logement dans le coffre à bagages ;
❍ mettre le cric partiellement ouvert dans son boîtier en le
forçant légèrement dans son logement de façon à éviter
des vibrations éventuelles lors de la marche ;
❍ ranger les outils utilisés dans leur logement dans la boî-
te ;
❍ placer la boîte à outils dans la roue compacte de se-
cours et visser le dispositif de blocage B-fig. 10 ;
❍ remettre correctement en place le tapis de revêtement
du coffre. ATTENTION Avec les pneus tubeless, ne pas utiliser de
chambres à air. Contrôler périodiquement la pression des
pneus et de la roue compacte de secours.
En fonction du type de jante utilisée (en al-
liage ou en acier), des boulons de fixation et
une roue de secours différents, aux caracté-
ristiques de fabrication spécifiques, sont utilisés. Les
boulons de fixation des jantes en alliage sont iden-
tifiables par la présence d'une rondelle imperdable
et d'une partie creuse sur la tête du boulon.
Par conséquent, en cas de remplacement du type de
roues utilisées (jantes en alliage à la place de celles
en acier ou inversement), il faut s'adresser au Ré-
seau Après-vente Lancia pour se doter du type cor-
rect de boulons de fixation et de roue compacte de
secours. Conserver les boulons montés de série en cas
de réutilisation des roues installées d'origine sur la
voiture.
195-232 Delta FR 1ed 03/03/14 08.45 Pagina 210

SITUATIONS D’URGENCE211
4

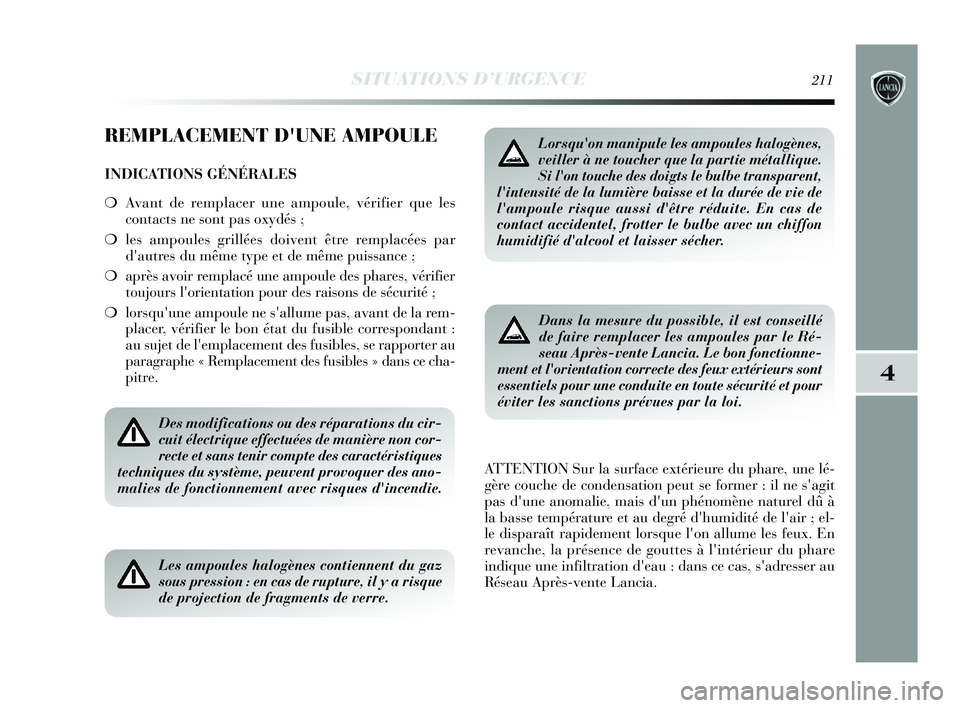

REMPLACEMENT D'UNE AMPOULE
INDICATIONS GÉNÉRALES
❍Avant de remplacer une ampoule, vérifier que les
contacts ne sont pas oxydés ;
❍ les ampoules grillées doivent être remplacées par
d'autres du même type et de même puissance ;
❍ après avoir remplacé une ampoule des phares, vérifier
toujours l'orientation pour des raisons de sécurité ;
❍ lorsqu'une ampoule ne s'allume pas, avant de la rem-
placer, vérifier le bon état du fusible correspondant :
au sujet de l'emplacement des fusibles, se rapporter au
paragraphe « Remplacement des fusibles » dans ce cha-
pitre.
ATTENTION Sur la surface extérieure du phare, une lé-
gère couche de condensation peut se former : il ne s'agit
pas d'une anomalie, mais d'un phénomène naturel dû à
la basse température et au degré d'humidité de l'air ; el-
le disparaît rapidement lorsque l'on allume les feux. En
revanche, la présence de gouttes à l'intérieur du phare
indique une infiltration d'eau : dans ce cas, s'adresser au
Réseau Après-vente Lancia.
Des modifications ou des réparations du cir-
cuit électrique effectuées de manière non cor-
recte et sans tenir compte des caractéristiques
techniques du système, peuvent provoquer des ano-
malies de fonctionnement avec risques d'incendie.
Les ampoules halogènes contiennent du gaz
sous pression : en cas de rupture, il y a risque
de projection de fragments de verre.
Lorsqu'on manipule les ampoules halogènes,
veiller à ne toucher que la partie métallique.
Si l'on touche des doigts le bulbe transparent,
l'intensité de la lumière baisse et la durée de vie de
l'ampoule risque aussi d'être réduite. En cas de
contact accidentel, frotter le bulbe avec un chiffon
humidifié d'alcool et laisser sécher.
Dans la mesure du possible, il est conseillé
de faire remplacer les ampoules par le Ré-
seau Après-vente Lancia. Le bon fonctionne-
ment et l'orientation correcte des feux extérieurs sont
essentiels pour une conduite en toute sécurité et pour
éviter les sanctions prévues par la loi.
195-232 Delta FR 1ed 03/03/14 08.45 Pagina 211

212SITUATIONS D’URGENCE
ATTENTION Quand il fait froid et humide ou après une
pluie battante ou après un lavage, la superficie des phares
ou des feux arrière peut s'embuer et/ou former des gouttes
de condensation sur la paroi interne. Il s'agit d'un phé-
nomène naturel dû à la différence de température et d'hu-
midité entre l'intérieur et l'extérieur du verre qui toutefois
ne signale pas une anomalie et ne compromet pas le bon
fonctionnement des dispositifs d'éclairage. Lors de l'al-
lumage des feux, l'embuage disparaît rapidement depuis
le centre du diffuseur pour s'élargir progressivement vers
les bords externes.

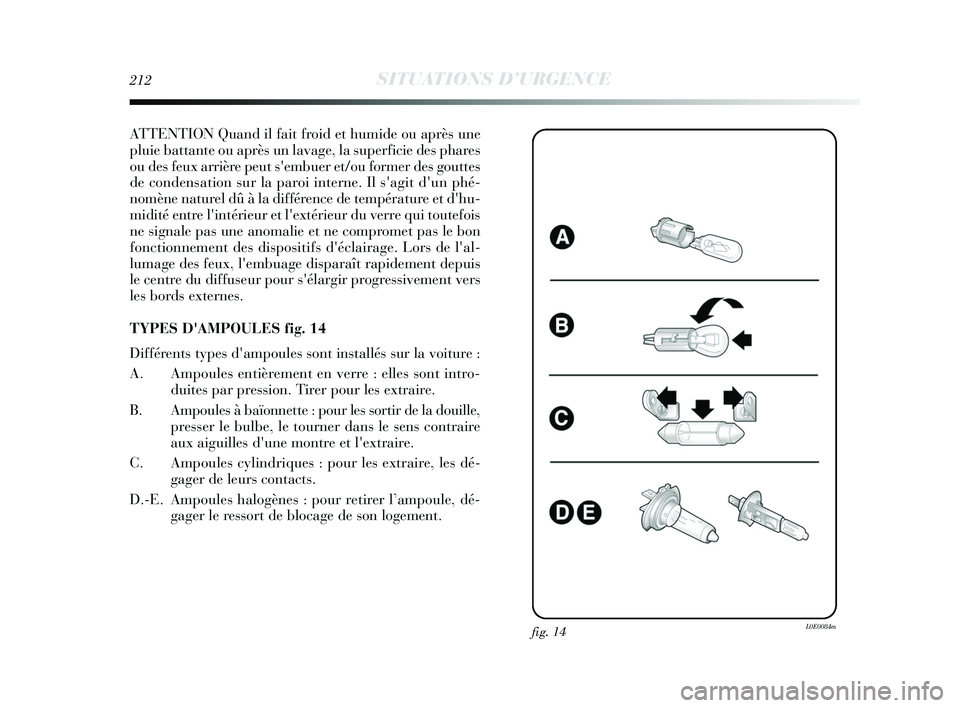

TYPES D'AMPOULES fig. 14
Différents types d'ampoules sont installés sur la voiture :
A. Ampoules entièrement en verre : elles sont intro-duites par pression. Tirer pour les extraire.
B. Ampoules à baïonnette : pour les sortir de la douille, presser le bulbe, le tourner dans le sens contraire
aux aiguilles d'une montre et l'extraire.
C. Ampoules cylindriques : pour les extraire, les dé- gager de leurs contacts.
D.-E. Ampoules halogènes : pour retirer l’ampoule, dé- gager le ressort de blocage de son logement.
fig. 14L0E0084m
195-232 Delta FR 1ed 03/03/14 08.45 Pagina 212

SITUATIONS D’URGENCE213
4
LED
LED
D1S(*)/H7 H1(*)/H7 PY 24W LED
WY5W LED
LED
W5W H11
W16W
W16W 5L/5K
12V 5W
12V 5W
W5W–
–
D
D B–
A –
–
C
E B
B –
C
C
A –
–
55W
55W
24W –
5W –
–
5W
55W
16W
16W –
5W
5W
5W

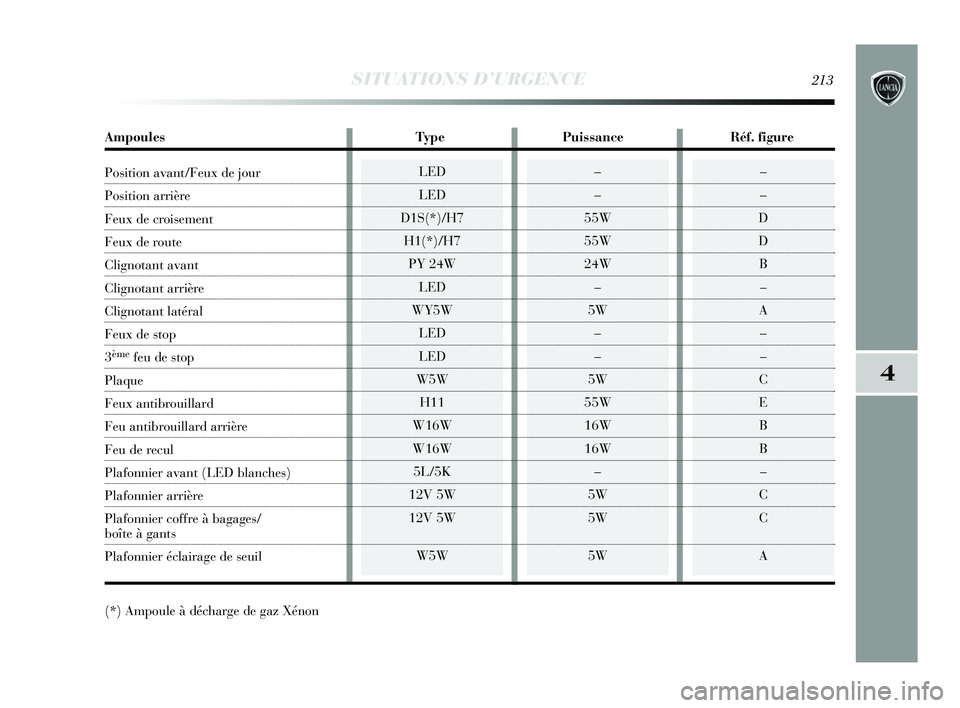

Ampoules TypePuissance Réf. figure
Position avant/Feux de jour
Position arrière
Feux de croisement
Feux de route
Clignotant avant
Clignotant arrière
Clignotant latéral
Feux de stop
3èmefeu de stop
Plaque
Feux antibrouillard
Feu antibrouillard arrière
Feu de recul
Plafonnier avant (LED blanches)
Plafonnier arrière
Plafonnier coffre à bagages/
boîte à gants
Plafonnier éclairage de seuil
(*) Ampoule à décharge de gaz Xénon
195-232 Delta FR 1ed 03/03/14 08.45 Pagina 213

214SITUATIONS D’URGENCE

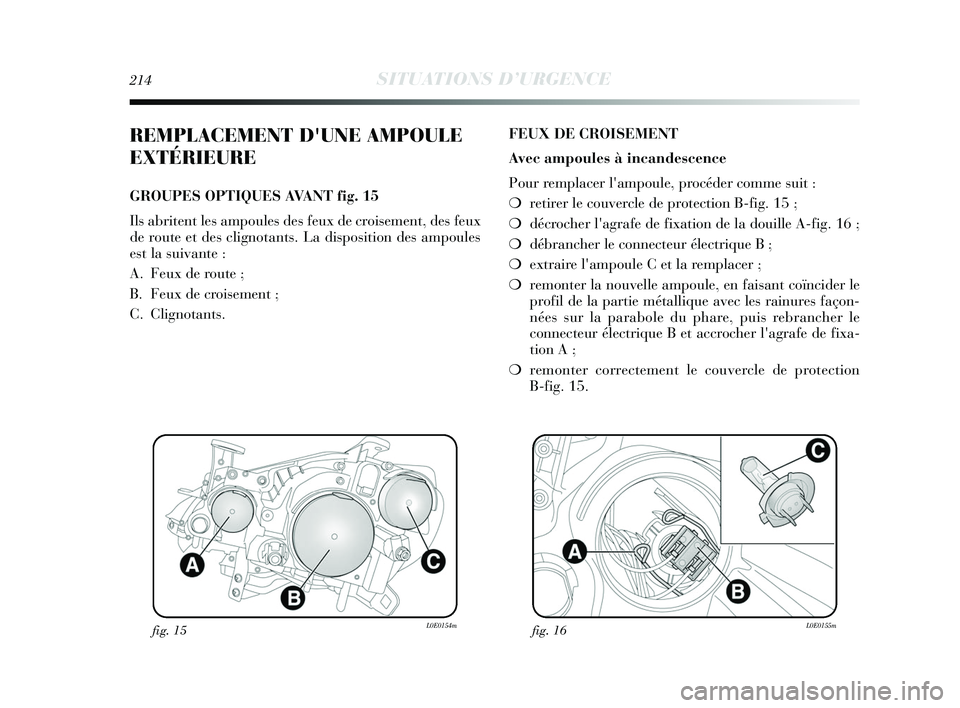

REMPLACEMENT D'UNE AMPOULE
EXTÉRIEURE
GROUPES OPTIQUES AVANT fig. 15
Ils abritent les ampoules des feux de croisement, des feux
de route et des clignotants. La disposition des ampoules
est la suivante :
A. Feux de route ;
B. Feux de croisement ;
C. Clignotants.FEUX DE CROISEMENT
Avec ampoules à incandescence
Pour remplacer l'ampoule, procéder comme suit :
❍
retirer le couvercle de protection B-fig. 15 ;
❍ décrocher l'agrafe de fixation de la douille A-fig. 16 ;
❍ débrancher le connecteur électrique B ;
❍ extraire l'ampoule C et la remplacer ;
❍ remonter la nouvelle ampoule, en faisant coïncider le
profil de la partie métallique avec les rainures façon-
nées sur la parabole du phare, puis rebrancher le
connecteur électrique B et accrocher l'agrafe de fixa-
tion A ;
❍ remonter correctement le couvercle de protection
B-fig. 15.
fig. 15L0E0154mfig. 16L0E0155m
195-232 Delta FR 1ed 03/03/14 08.45 Pagina 214

SITUATIONS D’URGENCE215
4

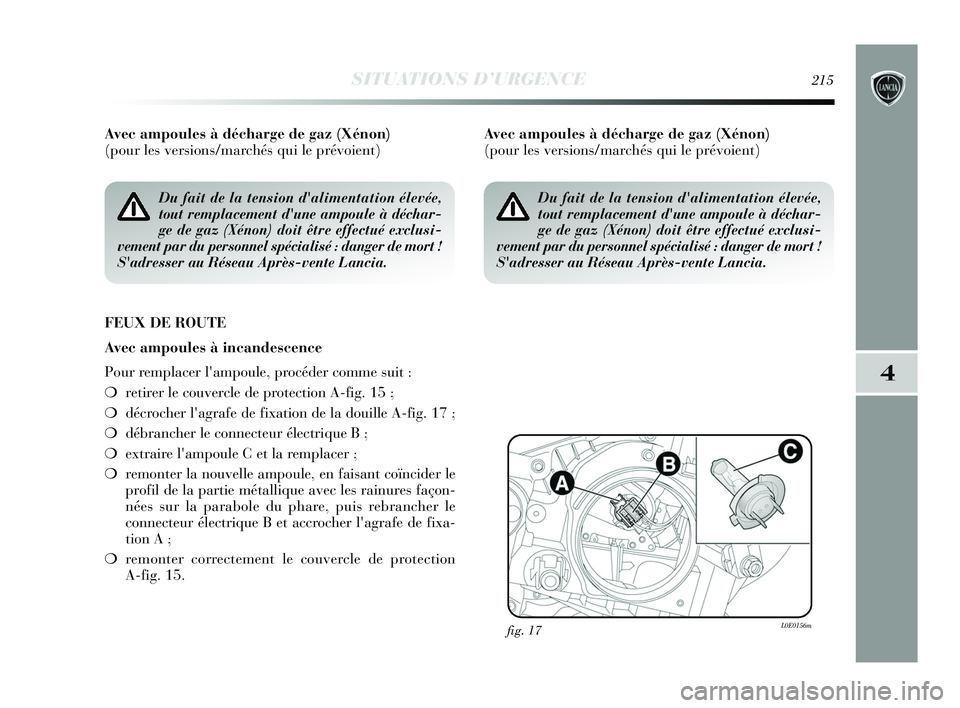

Avec ampoules à décharge de gaz (Xénon)
(pour les versions/marchés qui le prévoient)
FEUX DE ROUTE
Avec ampoules à incandescence
Pour remplacer l'ampoule, procéder comme suit :
❍retirer le couvercle de protection A-fig. 15 ;
❍ décrocher l'agrafe de fixation de la douille A-fig. 17 ;
❍ débrancher le connecteur électrique B ;
❍ extraire l'ampoule C et la remplacer ;
❍ remonter la nouvelle ampoule, en faisant coïncider le
profil de la partie métallique avec les rainures façon-
nées sur la parabole du phare, puis rebrancher le
connecteur électrique B et accrocher l'agrafe de fixa-
tion A ;
❍ remonter correctement le couvercle de protection
A-fig. 15.
fig. 17L0E0156m
Du fait de la tension d'alimentation élevée,
tout remplacement d'une ampoule à déchar-
ge de gaz (Xénon) doit être effectué exclusi-
vement par du personnel spécialisé : danger de mort !
S'adresser au Réseau Après-vente Lancia.
Avec ampoules à décharge de gaz (Xénon)
(pour les versions/marchés qui le prévoient)
Du fait de la tension d'alimentation élevée,
tout remplacement d'une ampoule à déchar-
ge de gaz (Xénon) doit être effectué exclusi-
vement par du personnel spécialisé : danger de mort !
S'adresser au Réseau Après-vente Lancia.
195-232 Delta FR 1ed 03/03/14 08.45 Pagina 215

216SITUATIONS D’URGENCE
FEUX DE POSITION/FEUX DE JOUR
Les feux de position/feux de jour sont à LED.
Pour les remplacer, s'adresser au Réseau Après-vente Lan-
cia.
CLIGNOTANTS
Av a n t
Pour remplacer l'ampoule, suivre la procédure suivante :
❍retirer le couvercle de protection C-fig. 15 ;
❍ appuyer à proximité des ailettes de blocage de la douille
(signalées sur la fig. 18 par les flèches), puis tirer si-
multanément le groupe ;
❍ extraire l'ampoule A et la remplacer ;
❍ remonter correctement le couvercle de protection C. Latéraux
Pour remplacer l'ampoule, suivre la procédure suivante :
❍
agir sur le transparent A-fig. 19 de façon à comprimer
le ressort intérieur B, puis déboîter le groupe vers l'ex-
térieur ;
❍ tourner la douille C dans le sens contraire aux aiguilles
d'une montre, enlever l'ampoule D clipsée et la rem-
placer ;
❍ remonter la douille C dans le transparent en la tour-
nant dans les sens des aiguilles d'une montre ;
❍ remonter le groupe en s'assurant du déclic de blocage
du ressort intérieur B.
fig. 18L0E0157mfig. 19L0E0158m
195-232 Delta FR 1ed 03/03/14 08.45 Pagina 216

SITUATIONS D’URGENCE217
4

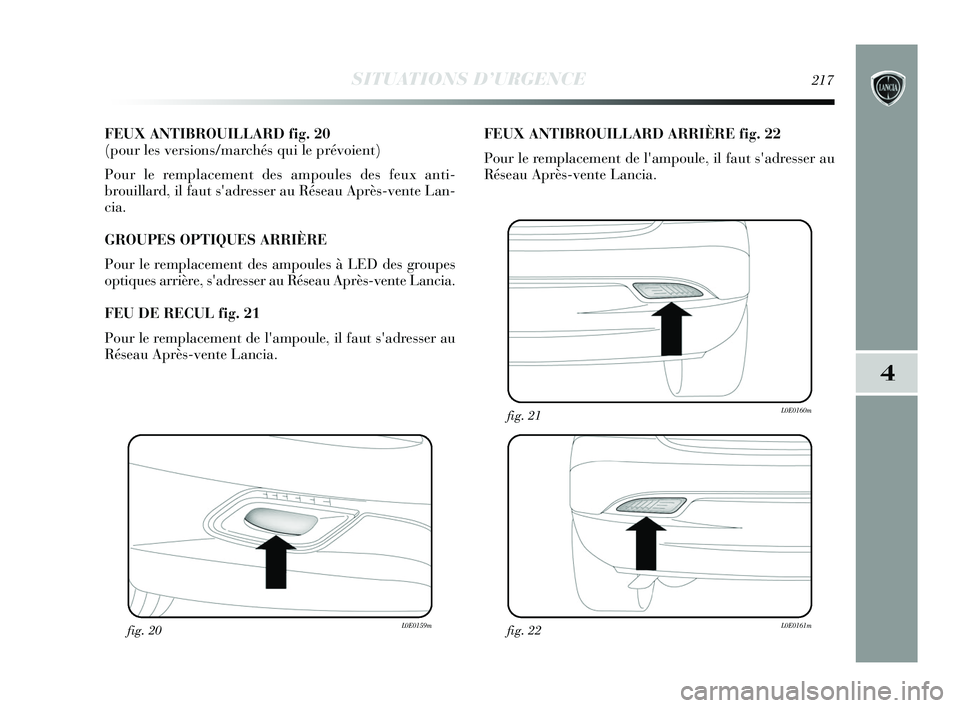

FEUX ANTIBROUILLARD fig. 20
(pour les versions/marchés qui le prévoient)
Pour le remplacement des ampoules des feux anti-
brouillard, il faut s'adresser au Réseau Après-vente Lan-
cia.
GROUPES OPTIQUES ARRIÈRE
Pour le remplacement des ampoules à LED des groupes
optiques arrière, s'adresser au Réseau Après-vente Lancia.
FEU DE RECUL fig. 21
Pour le remplacement de l'ampoule, il faut s'adresser au
Réseau Après-vente Lancia.FEUX ANTIBROUILLARD ARRIÈRE fig. 22
Pour le remplacement de l'ampoule, il faut s'adresser au
Réseau Après-vente Lancia.
fig. 20L0E0159mfig. 22L0E0161m
fig. 21L0E0160m
195-232 Delta FR 1ed 03/03/14 08.45 Pagina 217

218SITUATIONS D’URGENCE
3èmeFEU DE STOP fig. 23
Pour le remplacement des ampoules à LED du troisième
feu de stop, s'adresser au Réseau Après-vente Lancia.
FEUX DE PLAQUE
Pour remplacer une ampoule, procéder comme suit :
❍ agir sur le point indiqué par les flèches et retirer les
groupes transparents A-fig. 24 ;
❍ extraire l'ampoule B et la remplacer.
fig. 23L0E0162mfig. 25L0E0282m
fig. 24L0E0163m
195-232 Delta FR 1ed 03/03/14 08.45 Pagina 218
