Lancia Flavia 2013 Libretto Uso Manutenzione (in Italian)

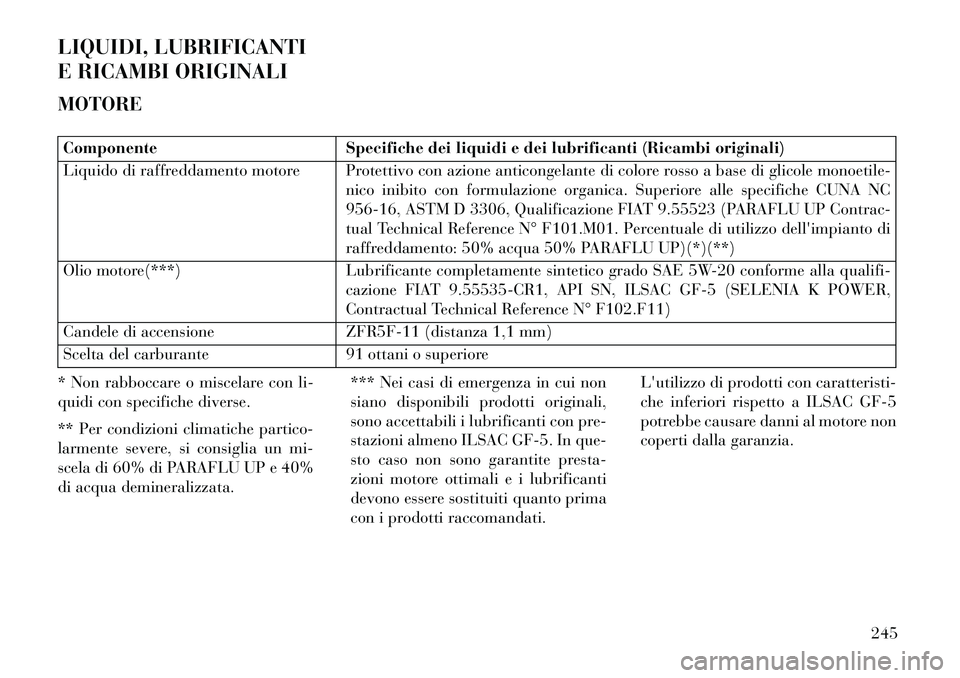

LIQUIDI, LUBRIFICANTI
E RICAMBI ORIGINALI
MOTOREComponenteSpecifiche dei liquidi e dei lubrificanti (Ricambi originali)
Liquido di raffreddamento motore Protettivo con azione anticongelante di colore rosso a base di glicole monoetile- nico inibito con formulazione organica. Superiore alle specifiche CUNA NC
956-16, ASTM D 3306, Qualificazione FIAT 9.55523 (PARAFLU UP Contrac-
tual Technical Reference N° F101.M01. Percentuale di utilizzo dell'impianto di
raffreddamento: 50% acqua 50% PARAFLU UP)(*)(**)
Olio motore(***) Lubrificante completamente sintetico grado SAE 5W-20 conforme alla qualifi-
cazione FIAT 9.55535-CR1, API SN, ILSAC GF-5 (SELENIA K POWER,
Contractual Technical Reference N° F102.F11)
Candele di accensione ZFR5F-11 (distanza 1,1 mm)
Scelta del carburante 91 ottani o superiore
* Non rabboccare o miscelare con li-
quidi con specifiche diverse.
** Per condizioni climatiche partico-
larmente severe, si consiglia un mi-
scela di 60% di PARAFLU UP e 40%
di acqua demineralizzata. *** Nei casi di emergenza in cui non
siano disponibili prodotti originali,
sono accettabili i lubrificanti con pre-
stazioni almeno ILSAC GF-5. In que-
sto caso non sono garantite presta-
zioni motore ottimali e i lubrificanti
devono essere sostituiti quanto prima
con i prodotti raccomandati.L'utilizzo di prodotti con caratteristi-
che inferiori rispetto a ILSAC GF-5
potrebbe causare danni al motore non
coperti dalla garanzia.
245

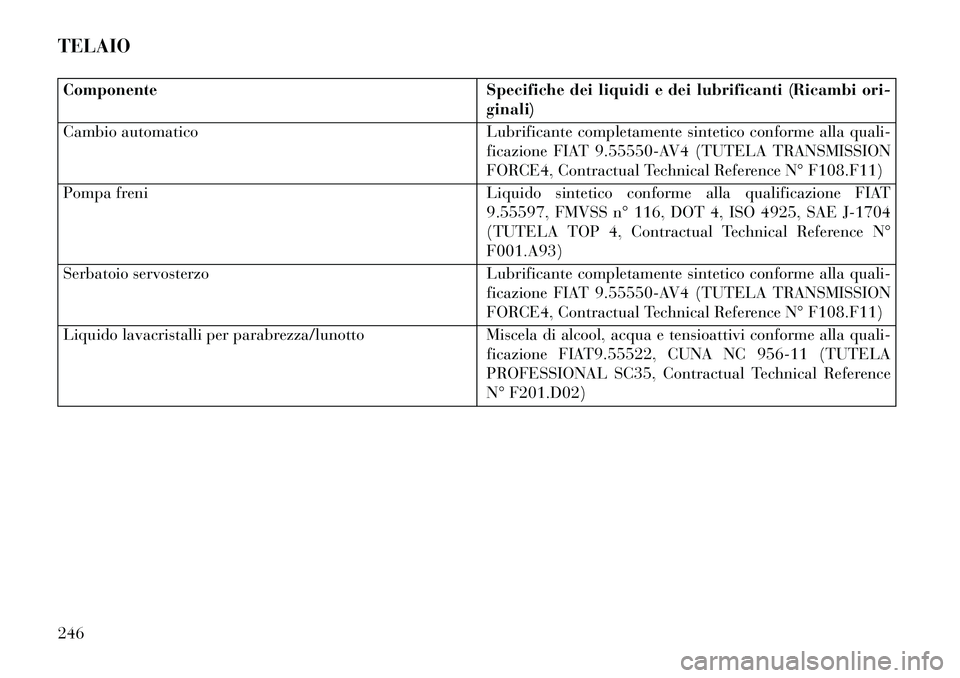

TELAIOComponenteSpecifiche dei liquidi e dei lubrificanti (Ricambi ori-
ginali)
Cambio automatico Lubrificante completamente sintetico conforme alla quali-
ficazione FIAT 9.55550-AV4 (TUTELA TRANSMISSION
FORCE4, Contractual Technical Reference N° F108.F11)
Pompa freni Liquido sintetico conforme alla qualificazione FIAT
9.55597, FMVSS n° 116, DOT 4, ISO 4925, SAE J-1704
(TUTELA TOP 4, Contractual Technical Reference N°
F001.A93)
Serbatoio servosterzo Lubrificante completamente sintetico conforme alla quali-
ficazione FIAT 9.55550-AV4 (TUTELA TRANSMISSION
FORCE4, Contractual Technical Reference N° F108.F11)
Liquido lavacristalli per parabrezza/lunotto Miscela di alcool, acqua e tensioattivi conforme alla quali- ficazione FIAT9.55522, CUNA NC 956-11 (TUTELA
PROFESSIONAL SC35, Contractual Technical Reference
N° F201.D02)
246

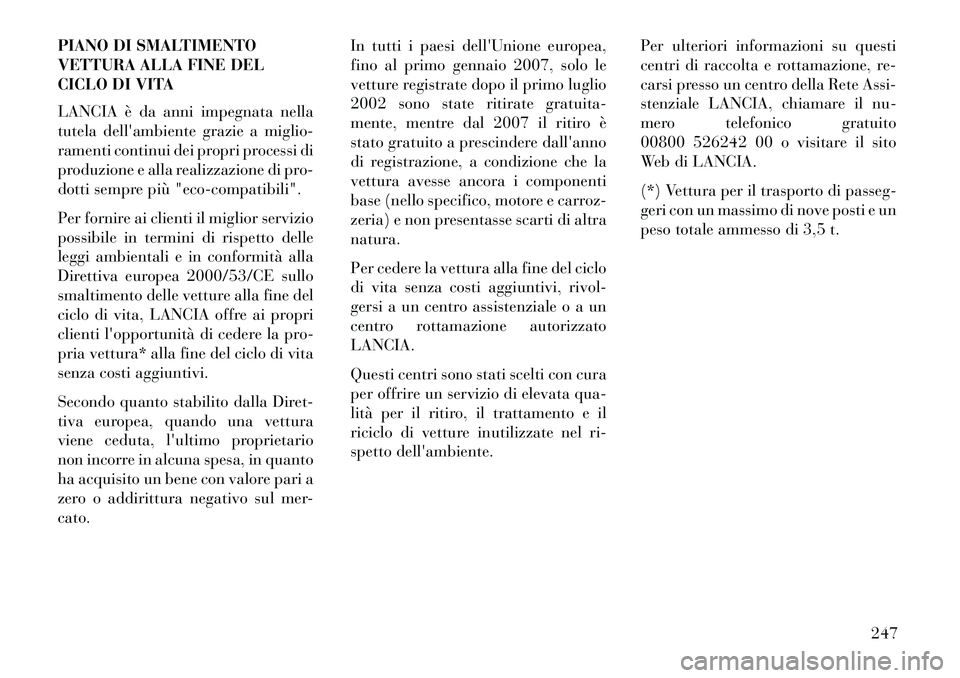

PIANO DI SMALTIMENTO
VETTURA ALLA FINE DEL
CICLO DI VITA
LANCIA è da anni impegnata nella
tutela dell'ambiente grazie a miglio-
ramenti continui dei propri processi di
produzione e alla realizzazione di pro-
dotti sempre più "eco-compatibili".
Per fornire ai clienti il miglior servizio
possibile in termini di rispetto delle
leggi ambientali e in conformità alla
Direttiva europea 2000/53/CE sullo
smaltimento delle vetture alla fine del
ciclo di vita, LANCIA offre ai propri
clienti l'opportunità di cedere la pro-
pria vettura* alla fine del ciclo di vita
senza costi aggiuntivi.
Secondo quanto stabilito dalla Diret-
tiva europea, quando una vettura
viene ceduta, l'ultimo proprietario
non incorre in alcuna spesa, in quanto
ha acquisito un bene con valore pari a
zero o addirittura negativo sul mer-
cato.In tutti i paesi dell'Unione europea,
fino al primo gennaio 2007, solo le
vetture registrate dopo il primo luglio
2002 sono state ritirate gratuita-
mente, mentre dal 2007 il ritiro è
stato gratuito a prescindere dall'anno
di registrazione, a condizione che la
vettura avesse ancora i componenti
base (nello specifico, motore e carroz-
zeria) e non presentasse scarti di altra
natura.
Per cedere la vettura alla fine del ciclo
di vita senza costi aggiuntivi, rivol-
gersi a un centro assistenziale o a un
centro rottamazione autorizzato
LANCIA.
Questi centri sono stati scelti con cura
per offrire un servizio di elevata qua-
lità per il ritiro, il trattamento e il
riciclo di vetture inutilizzate nel ri-
spetto dell'ambiente.
Per ulteriori informazioni su questi
centri di raccolta e rottamazione, re-
carsi presso un centro della Rete Assi-
stenziale LANCIA, chiamare il nu-
mero telefonico gratuito
00800 526242 00 o visitare il sito
Web di LANCIA.
(*) Vettura per il trasporto di passeg-
geri con un massimo di nove posti e un
peso totale ammesso di 3,5 t.
247

248

249

250

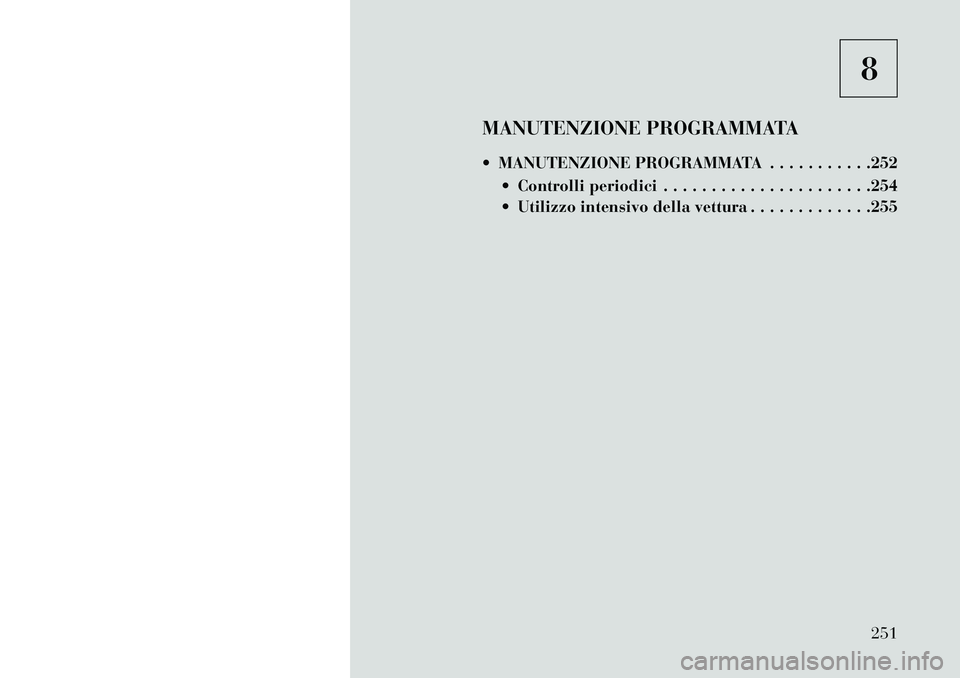

8
MANUTENZIONE PROGRAMMATA
 MANUTENZIONE PROGRAMMATA . . . . . . . . . . .252  Controlli periodici . . . . . . . . . . . . . . . . . . . . . .254
 Utilizzo intensivo della vettura . . . . . . . . . . . . .255
251

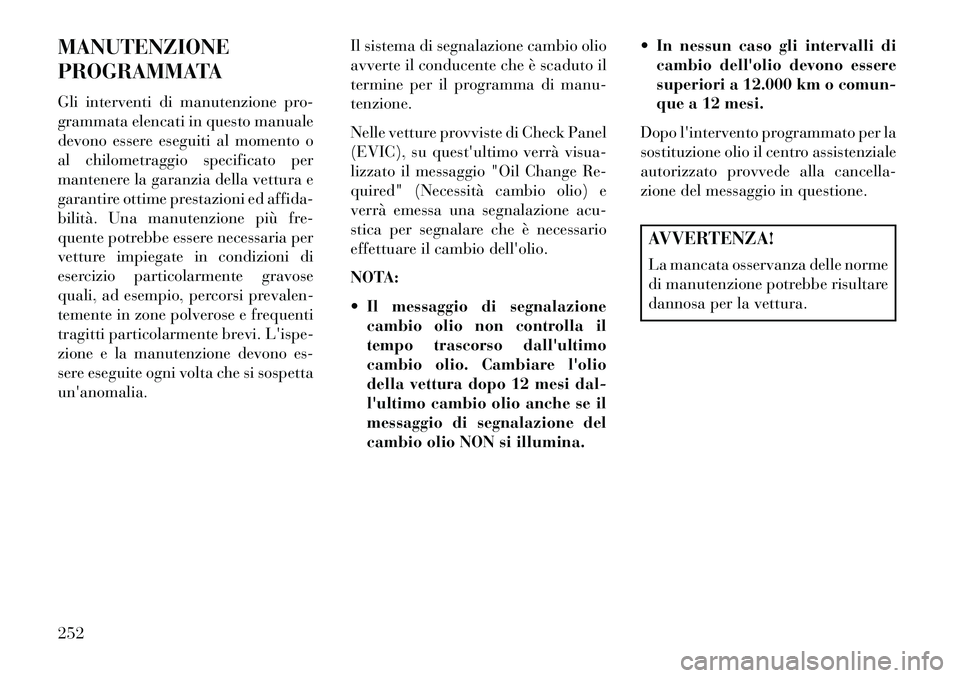

MANUTENZIONE
PROGRAMMATA
Gli interventi di manutenzione pro-
grammata elencati in questo manuale
devono essere eseguiti al momento o
al chilometraggio specificato per
mantenere la garanzia della vettura e
garantire ottime prestazioni ed affida-
bilità. Una manutenzione più fre-
quente potrebbe essere necessaria per
vetture impiegate in condizioni di
esercizio particolarmente gravose
quali, ad esempio, percorsi prevalen-
temente in zone polverose e frequenti
tragitti particolarmente brevi. L'ispe-
zione e la manutenzione devono es-
sere eseguite ogni volta che si sospetta
un'anomalia.Il sistema di segnalazione cambio olio
avverte il conducente che è scaduto il
termine per il programma di manu-
tenzione.
Nelle vetture provviste di Check Panel
(EVIC), su quest'ultimo verrà visua-
lizzato il messaggio "Oil Change Re-
quired" (Necessità cambio olio) e
verrà emessa una segnalazione acu-
stica per segnalare che è necessario
effettuare il cambio dell'olio.
NOTA:
 Il messaggio di segnalazione
cambio olio non controlla il
tempo trascorso dall'ultimo
cambio olio. Cambiare l'olio
della vettura dopo 12 mesi dal-
l'ultimo cambio olio anche se il
messaggio di segnalazione del
cambio olio NON si illumina.  In nessun caso gli intervalli di
cambio dell'olio devono essere
superiori a 12.000 km o comun-
que a 12 mesi.
Dopo l'intervento programmato per la
sostituzione olio il centro assistenziale
autorizzato provvede alla cancella-
zione del messaggio in questione.
AVVERTENZA!
La mancata osservanza delle norme
di manutenzione potrebbe risultare
dannosa per la vettura.
252

Migliaia di chilometri 24 48 72 96 120 144 168 192Mesi 12 24 36 48 60 72 84 96
Ispezionare e sostituire la valvola PCV in caso di necessità.
Controllare lo stato di carica della batteria e, se necessario, ri-
caricare.
Controllare le condizioni/l'usura degli pneumatici e, se necessa-
rio, regolare la pressione.
Controllare il funzionamento dell'impianto luci (proiettori, in-
dicatori di direzione, luci di emergenza, vano bagagli, abita-
colo, vano portaoggetti, spie della plancia portastrumenti, ecc.).
Verificare il funzionamento dell'impianto lavacristalli e regolare
gli spruzzatori, se necessario.
Controllare la posizione/usura della spazzola tergicristalli/
tergilunotto.
Controllare la pulizia delle serrature del cofano e del portellone
e la pulizia e la lubrificazione della tiranteria.
Controllare visivamente le condizioni di: carrozzeria esterna,
protezione sottoscocca, tubi e flessibili (scarico - impianto di
alimentazione - impianto frenante), elementi in gomma (cuffie,
manicotti, boccole, ecc.).
Controllare le condizioni e l'usura dei pattini dei freni a disco
anteriori.
Controllare le condizioni e l'usura dei pattini dei freni a disco
posteriori.
Controllare e se necessario ripristinare i livelli dei liquidi (di
freni, lavacristalli, batteria, raffreddamento motore, ecc.).
253

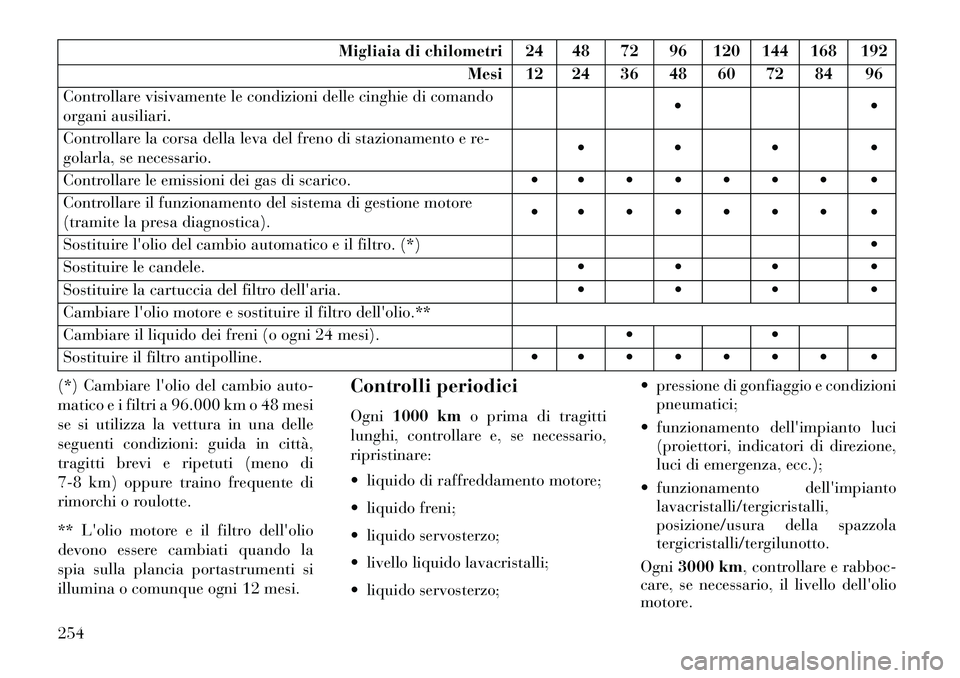

Migliaia di chilometri 24 48 72 96 120 144 168 192Mesi 12 24 36 48 60 72 84 96
Controllare visivamente le condizioni delle cinghie di comando
organi ausiliari.

Controllare la corsa della leva del freno di stazionamento e re-
golarla, se necessario.

Controllare le emissioni dei gas di scarico.
Controllare il funzionamento del sistema di gestione motore
(tramite la presa diagnostica).
Sostituire l'olio del cambio automatico e il filtro. (*)
Sostituire le candele.
Sostituire la cartuccia del filtro dell'aria.
Cambiare l'olio motore e sostituire il filtro dell'olio.**
Cambiare il liquido dei freni (o ogni 24 mesi).
Sostituire il filtro antipolline.
(*) Cambiare l'olio del cambio auto-
matico e i filtri a 96.000 km o 48 mesi
se si utilizza la vettura in una delle
seguenti condizioni: guida in città,
tragitti brevi e ripetuti (meno di
7-8 km) oppure traino frequente di
rimorchi o roulotte.
** L'olio motore e il filtro dell'olio
devono essere cambiati quando la
spia sulla plancia portastrumenti si
illumina o comunque ogni 12 mesi. Controlli periodici
Ogni
1000 km o prima di tragitti
lunghi, controllare e, se necessario,
ripristinare:
 liquido di raffreddamento motore;
 liquido freni;
 liquido servosterzo;
 livello liquido lavacristalli;
 liquido servosterzo;  pressione di gonfiaggio e condizioni
pneumatici;
 funzionamento dell'impianto luci (proiettori, indicatori di direzione,
luci di emergenza, ecc.);
 funzionamento dell'impianto lavacristalli/tergicristalli,
posizione/usura della spazzola
tergicristalli/tergilunotto.
Ogni 3000 km, controllare e rabboc-
care, se necessario, il livello dell'olio
motore.
254
