Lancia Flavia 2013 Manual de Empleo y Cuidado (in Spanish)

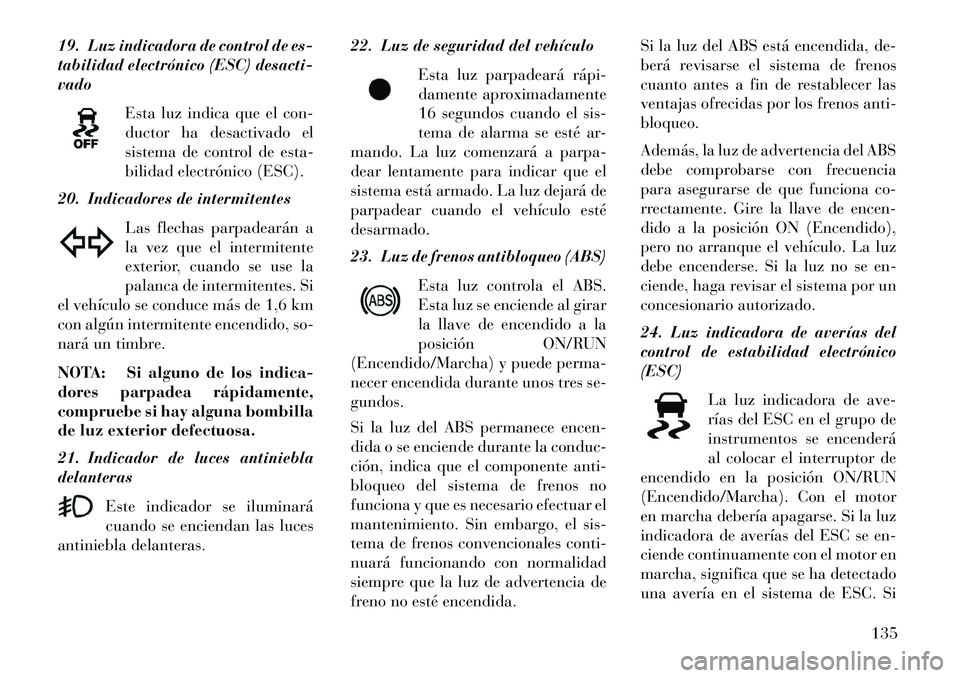

19. Luz indicadora de control de es-
tabilidad electrónico (ESC) desacti-
vadoEsta luz indica que el con-
ductor ha desactivado el
sistema de control de esta-
bilidad electrónico (ESC).
20. Indicadores de intermitentes
Las flechas parpadearán a
la vez que el intermitente
exterior, cuando se use la
palanca de intermitentes. Si
el vehículo se conduce más de 1,6 km
con algún intermitente encendido, so-
nará un timbre.
NOTA: Si alguno de los indica-
dores parpadea rápidamente,
compruebe si hay alguna bombilla
de luz exterior defectuosa.
21. Indicador de luces antiniebla
delanteras
Este indicador se iluminará
cuando se enciendan las luces
antiniebla delanteras. 22. Luz de seguridad del vehículo
Esta luz parpadeará rápi­
damente aproximadamente
16 segundos cuando el sis-
tema de alarma se esté ar-
mando. La luz comenzará a parpa-
dear lentamente para indicar que el
sistema está armado. La luz dejará de
parpadear cuando el vehículo esté
desarmado.
23. Luz de frenos antibloqueo (ABS)
Esta luz controla el ABS.
Esta luz se enciende al girar
la llave de encendido a la
posición ON/RUN
(Encendido/Marcha) y puede perma-
necer encendida durante unos tres se-
gundos.
Si la luz del ABS permanece encen-
dida o se enciende durante la conduc-
ción, indica que el componente anti-
bloqueo del sistema de frenos no
funciona y que es necesario efectuar el
mantenimiento. Sin embargo, el sis-
tema de frenos convencionales conti-
nuará funcionando con normalidad
siempre que la luz de advertencia de
freno no esté encendida. Si la luz del ABS está encendida, de-
berá revisarse el sistema de frenos
cuanto antes a fin de restablecer las
ventajas ofrecidas por los frenos anti-
bloqueo.
Además, la luz de advertencia del ABS
debe comprobarse con frecuencia
para asegurarse de que funciona co-
rrectamente. Gire la llave de encen-
dido a la posición ON (Encendido),
pero no arranque el vehículo. La luz
debe encenderse. Si la luz no se en-
ciende, haga revisar el sistema por un
concesionario autorizado.
24. Luz indicadora de averías del
control de estabilidad electrónico
(ESC)
La luz indicadora de ave-
rías del ESC en el grupo de
instrumentos se encenderá
al colocar el interruptor de
encendido en la posición ON/RUN
(Encendido/Marcha). Con el motor
en marcha debería apagarse. Si la luz
indicadora de averías del ESC se en-
ciende continuamente con el motor en
marcha, significa que se ha detectado
una avería en el sistema de ESC. Si
135

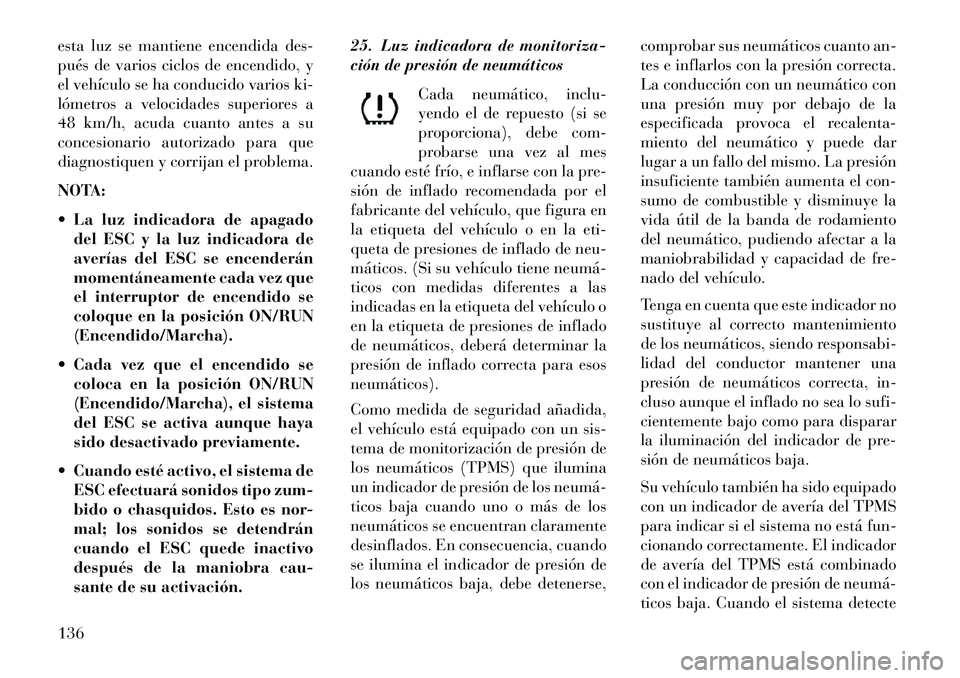

esta luz se mantiene encendida des-
pués de varios ciclos de encendido, y
el vehículo se ha conducido varios ki-
lómetros a velocidades superiores a
48 km/h, acuda cuanto antes a su
concesionario autorizado para que
diagnostiquen y corrijan el problema.
NOTA:
 La luz indicadora de apagadodel ESC y la luz indicadora de
averías del ESC se encenderán
momentáneamente cada vez que
el interruptor de encendido se
coloque en la posición ON/RUN
(Encendido/Marcha).
 Cada vez que el encendido se coloca en la posición ON/RUN
(Encendido/Marcha), el sistema
del ESC se activa aunque haya
sido desactivado previamente.
 Cuando esté activo, el sistema de ESC efectuará sonidos tipo zum-
bido o chasquidos. Esto es nor-
mal; los sonidos se detendrán
cuando el ESC quede inactivo
después de la maniobra cau-
sante de su activación. 25. Luz indicadora de monitoriza-
ción de presión de neumáticos
Cada neumático, inclu-
yendo el de repuesto (si se
proporciona), debe com-
probarse una vez al mes
cuando esté frío, e inflarse con la pre-
sión de inflado recomendada por el
fabricante del vehículo, que figura en
la etiqueta del vehículo o en la eti-
queta de presiones de inflado de neu-
máticos. (Si su vehículo tiene neumá­
ticos con medidas diferentes a las
indicadas en la etiqueta del vehículo o
en la etiqueta de presiones de inflado
de neumáticos, deberá determinar la
presión de inflado correcta para esos
neumáticos).
Como medida de seguridad añadida,
el vehículo está equipado con un sis-
tema de monitorización de presión de
los neumáticos (TPMS) que ilumina
un indicador de presión de los neumá­
ticos baja cuando uno o más de los
neumáticos se encuentran claramente
desinflados. En consecuencia, cuando
se ilumina el indicador de presión de
los neumáticos baja, debe detenerse, comprobar sus neumáticos cuanto an-
tes e inflarlos con la presión correcta.
La conducción con un neumático con
una presión muy por debajo de la
especificada provoca el recalenta-
miento del neumático y puede dar
lugar a un fallo del mismo. La presión
insuficiente también aumenta el con-
sumo de combustible y disminuye la
vida útil de la banda de rodamiento
del neumático, pudiendo afectar a la
maniobrabilidad y capacidad de fre-
nado del vehículo.
Tenga en cuenta que este indicador no
sustituye al correcto mantenimiento
de los neumáticos, siendo responsabi-
lidad del conductor mantener una
presión de neumáticos correcta, in-
cluso aunque el inflado no sea lo sufi-
cientemente bajo como para disparar
la iluminación del indicador de pre-
sión de neumáticos baja.
Su vehículo también ha sido equipado
con un indicador de avería del TPMS
para indicar si el sistema no está fun-
cionando correctamente. El indicador
de avería del TPMS está combinado
con el indicador de presión de neumá­
ticos baja. Cuando el sistema detecte136

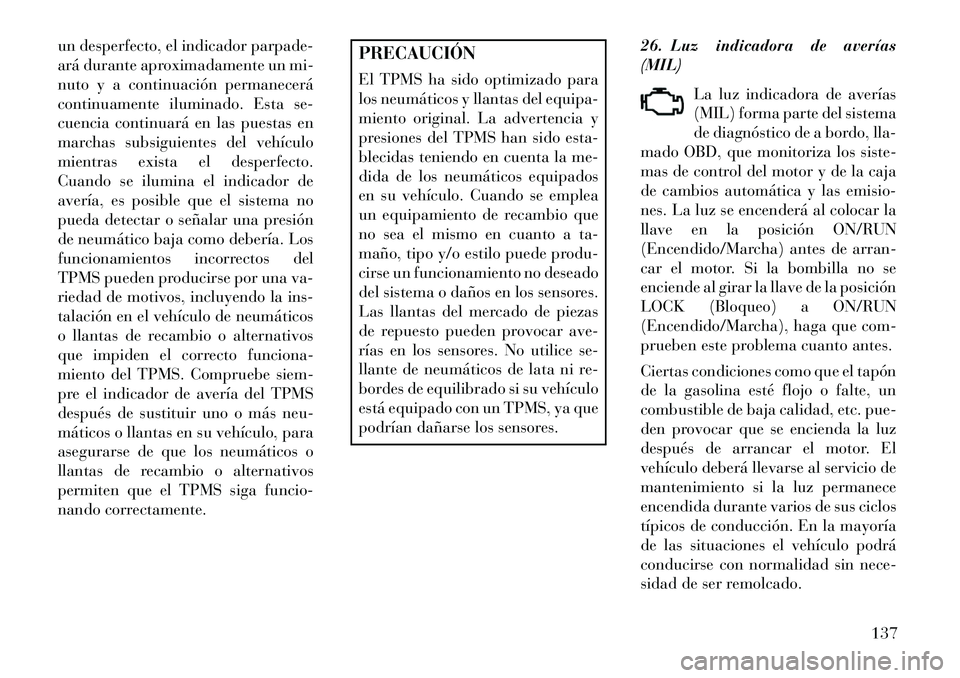

un desperfecto, el indicador parpade-
ará durante aproximadamente un mi-
nuto y a continuación permanecerá
continuamente iluminado. Esta se-
cuencia continuará en las puestas en
marchas subsiguientes del vehículo
mientras exista el desperfecto.
Cuando se ilumina el indicador de
avería, es posible que el sistema no
pueda detectar o señalar una presión
de neumático baja como debería. Los
funcionamientos incorrectos del
TPMS pueden producirse por una va-
riedad de motivos, incluyendo la ins-
talación en el vehículo de neumáticos
o llantas de recambio o alternativos
que impiden el correcto funciona-
miento del TPMS. Compruebe siem-
pre el indicador de avería del TPMS
después de sustituir uno o más neu-
máticos o llantas en su vehículo, para
asegurarse de que los neumáticos o
llantas de recambio o alternativos
permiten que el TPMS siga funcio-
nando correctamente.
PRECAUCIÓN
El TPMS ha sido optimizado para
los neumáticos y llantas del equipa-
miento original. La advertencia y
presiones del TPMS han sido esta-
blecidas teniendo en cuenta la me-
dida de los neumáticos equipados
en su vehículo. Cuando se emplea
un equipamiento de recambio que
no sea el mismo en cuanto a ta-
maño, tipo y/o estilo puede produ-
cirse un funcionamiento no deseado
del sistema o daños en los sensores.
Las llantas del mercado de piezas
de repuesto pueden provocar ave-
rías en los sensores. No utilice se-
llante de neumáticos de lata ni re-
bordes de equilibrado si su vehículo
está equipado con un TPMS, ya que
podrían dañarse los sensores.26. Luz indicadora de averías
(MIL)
La luz indicadora de averías
(MIL) forma parte del sistema
de diagnóstico de a bordo, lla-
mado OBD, que monitoriza los siste-
mas de control del motor y de la caja
de cambios automática y las emisio-
nes. La luz se encenderá al colocar la
llave en la posición ON/RUN
(Encendido/Marcha) antes de arran-
car el motor. Si la bombilla no se
enciende al girar la llave de la posición
LOCK (Bloqueo) a ON/RUN
(Encendido/Marcha), haga que com-
prueben este problema cuanto antes.
Ciertas condiciones como que el tapón
de la gasolina esté flojo o falte, un
combustible de baja calidad, etc. pue-
den provocar que se encienda la luz
después de arrancar el motor. El
vehículo deberá llevarse al servicio de
mantenimiento si la luz permanece
encendida durante varios de sus ciclos
típicos de conducción. En la mayoría
de las situaciones el vehículo podrá
conducirse con normalidad sin nece-
sidad de ser remolcado.
137

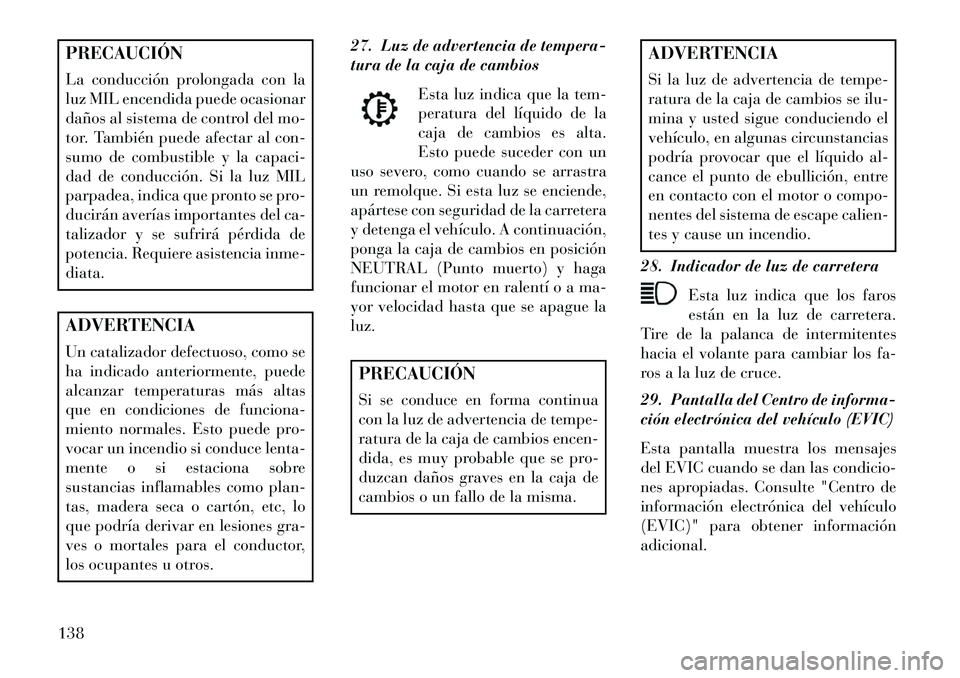

PRECAUCIÓN
La conducción prolongada con la
luz MIL encendida puede ocasionar
daños al sistema de control del mo-
tor. También puede afectar al con-
sumo de combustible y la capaci-
dad de conducción. Si la luz MIL
parpadea, indica que pronto se pro-
ducirán averías importantes del ca-
talizador y se sufrirá pérdida de
potencia. Requiere asistencia inme-
diata.ADVERTENCIA
Un catalizador defectuoso, como se
ha indicado anteriormente, puede
alcanzar temperaturas más altas
que en condiciones de funciona-
miento normales. Esto puede pro-
vocar un incendio si conduce lenta-
mente o si estaciona sobre
sustancias inflamables como plan-
tas, madera seca o cartón, etc, lo
que podría derivar en lesiones gra-
ves o mortales para el conductor,
los ocupantes u otros.27. Luz de advertencia de tempera-
tura de la caja de cambios
Esta luz indica que la tem-
peratura del líquido de la
caja de cambios es alta.
Esto puede suceder con un
uso severo, como cuando se arrastra
un remolque. Si esta luz se enciende,
apártese con seguridad de la carretera
y detenga el vehículo. A continuación,
ponga la caja de cambios en posición
NEUTRAL (Punto muerto) y haga
funcionar el motor en ralentí o a ma-
yor velocidad hasta que se apague la
luz.
PRECAUCIÓN
Si se conduce en forma continua
con la luz de advertencia de tempe-
ratura de la caja de cambios encen-
dida, es muy probable que se pro-
duzcan daños graves en la caja de
cambios o un fallo de la misma.
ADVERTENCIA
Si la luz de advertencia de tempe-
ratura de la caja de cambios se ilu-
mina y usted sigue conduciendo el
vehículo, en algunas circunstancias
podría provocar que el líquido al-
cance el punto de ebullición, entre
en contacto con el motor o compo-
nentes del sistema de escape calien-
tes y cause un incendio.
28. Indicador de luz de carretera Esta luz indica que los faros
están en la luz de carretera.
Tire de la palanca de intermitentes
hacia el volante para cambiar los fa-
ros a la luz de cruce.
29. Pantalla del Centro de informa-
ción electrónica del vehículo (EVIC)
Esta pantalla muestra los mensajes
del EVIC cuando se dan las condicio-
nes apropiadas. Consulte "Centro de
información electrónica del vehículo
(EVIC)" para obtener información
adicional.
138

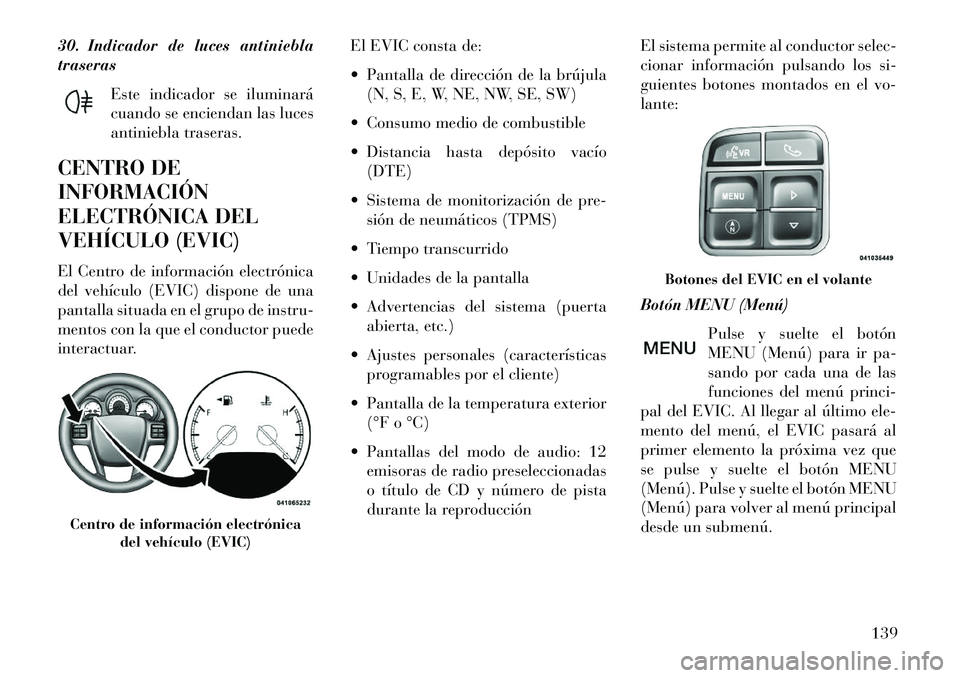

30. Indicador de luces antiniebla
traserasEste indicador se iluminará
cuando se enciendan las luces
antiniebla traseras.
CENTRO DE
INFORMACIÓN
ELECTRÓNICA DEL
VEHÍCULO (EVIC)
El Centro de información electrónica
del vehículo (EVIC) dispone de una
pantalla situada en el grupo de instru-
mentos con la que el conductor puede
interactuar. El EVIC consta de:
 Pantalla de dirección de la brújula
(N, S, E, W, NE, NW, SE, SW)
 Consumo medio de combustible
 Distancia hasta depósito vacío (DTE)
 Sistema de monitorización de pre- sión de neumáticos (TPMS)
 Tiempo transcurrido
 Unidades de la pantalla
 Advertencias del sistema (puerta abierta, etc.)
 Ajustes personales (características programables por el cliente)
 Pantalla de la temperatura exterior (°F o °C)
 Pantallas del modo de audio: 12 emisoras de radio preseleccionadas
o título de CD y número de pista
durante la reproducción El sistema permite al conductor selec-
cionar información pulsando los si-
guientes botones montados en el vo-
lante:
Botón MENU (Menú)
Pulse y suelte el botón
MENU (Menú) para ir pa-
sando por cada una de las
funciones del menú princi-
pal del EVIC. Al llegar al último ele-
mento del menú, el EVIC pasará al
primer elemento la próxima vez que
se pulse y suelte el botón MENU
(Menú). Pulse y suelte el botón MENU
(Menú) para volver al menú principal
desde un submenú.Centro de información electrónica del vehículo (EVIC)
Botones del EVIC en el volante
139

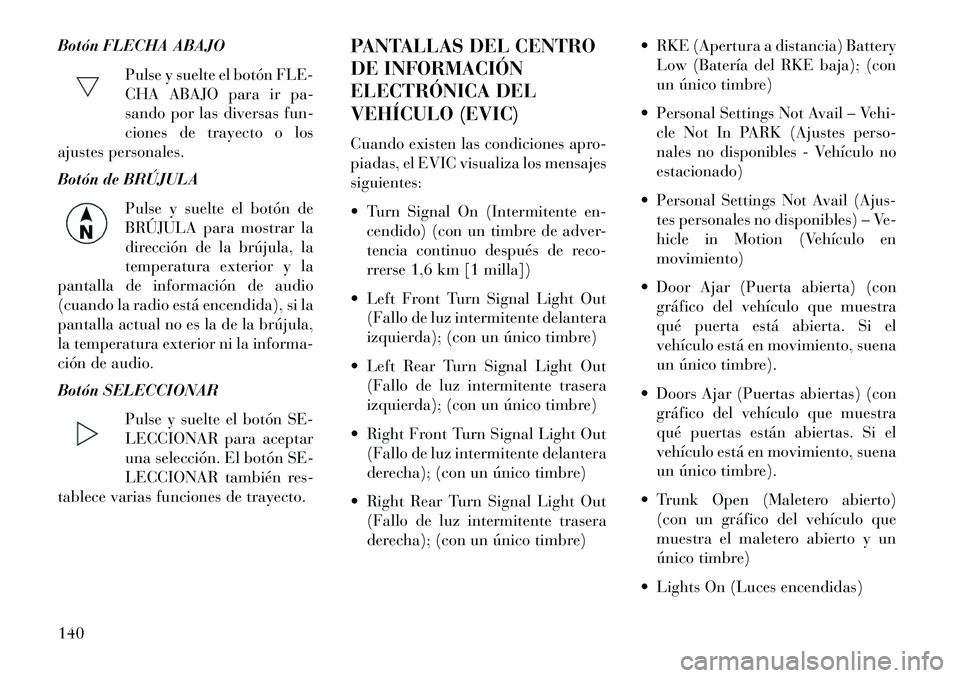

Botón FLECHA ABAJOPulse y suelte el botón FLE-
CHA ABAJO para ir pa-
sando por las diversas fun-
ciones de trayecto o los
ajustes personales.
Botón de BRÚJULA
Pulse y suelte el botón de
BRÚJULA para mostrar la
dirección de la brújula, la
temperatura exterior y la
pantalla de información de audio
(cuando la radio está encendida), si la
pantalla actual no es la de la brújula,
la temperatura exterior ni la informa-
ción de audio.
Botón SELECCIONAR
Pulse y suelte el botón SE-
LECCIONAR para aceptar
una selección. El botón SE-
LECCIONAR también res-
tablece varias funciones de trayecto. PANTALLAS DEL CENTRO
DE INFORMACIÓN
ELECTRÓNICA DEL
VEHÍCULO (EVIC)
Cuando existen las condiciones apro-
piadas, el EVIC visualiza los mensajes
siguientes:
 Turn Signal On (Intermitente en-
cendido) (con un timbre de adver-
tencia continuo después de reco-
rrerse 1,6 km [1 milla])
 Left Front Turn Signal Light Out (Fallo de luz intermitente delantera
izquierda); (con un único timbre)
 Left Rear Turn Signal Light Out (Fallo de luz intermitente trasera
izquierda); (con un único timbre)
 Right Front Turn Signal Light Out (Fallo de luz intermitente delantera
derecha); (con un único timbre)
 Right Rear Turn Signal Light Out (Fallo de luz intermitente trasera
derecha); (con un único timbre)  RKE (Apertura a distancia) Battery
Low (Batería del RKE baja); (con
un único timbre)
 Personal Settings Not Avail – Vehi- cle Not In PARK (Ajustes perso-
nales no disponibles - Vehículo no
estacionado)
 Personal Settings Not Avail (Ajus- tes personales no disponibles) – Ve-
hicle in Motion (Vehículo en
movimiento)
 Door Ajar (Puerta abierta) (con gráfico del vehículo que muestra
qué puerta está abierta. Si el
vehículo está en movimiento, suena
un único timbre).
 Doors Ajar (Puertas abiertas) (con gráfico del vehículo que muestra
qué puertas están abiertas. Si el
vehículo está en movimiento, suena
un único timbre).
 Trunk Open (Maletero abierto) (con un gráfico del vehículo que
muestra el maletero abierto y un
único timbre)
 Lights On (Luces encendidas)140

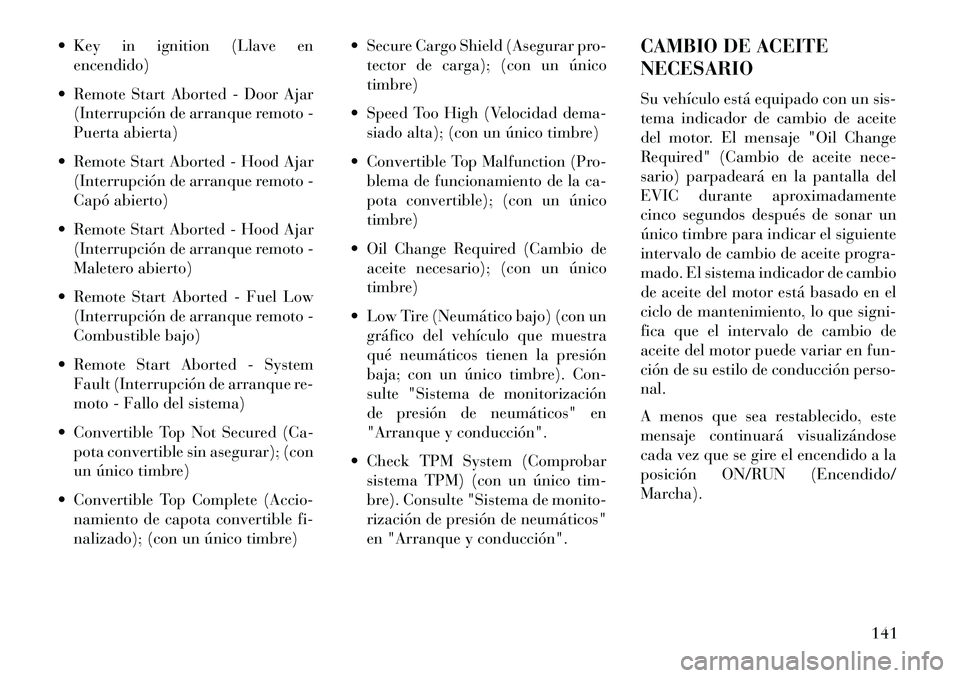

 Key in ignition (Llave enencendido)
 Remote Start Aborted - Door Ajar (Interrupción de arranque remoto -
Puerta abierta)
 Remote Start Aborted - Hood Ajar (Interrupción de arranque remoto -
Capó abierto)
 Remote Start Aborted - Hood Ajar (Interrupción de arranque remoto -
Maletero abierto)
 Remote Start Aborted - Fuel Low (Interrupción de arranque remoto -
Combustible bajo)
 Remote Start Aborted - System Fault (Interrupción de arranque re-
moto - Fallo del sistema)
 Convertible Top Not Secured (Ca- pota convertible sin asegurar); (con
un único timbre)
 Convertible Top Complete (Accio- namiento de capota convertible fi-
nalizado); (con un único timbre)  Secure Cargo Shield (Asegurar pro-
tector de carga); (con un único
timbre)
 Speed Too High (Velocidad dema- siado alta); (con un único timbre)
 Convertible Top Malfunction (Pro- blema de funcionamiento de la ca-
pota convertible); (con un único
timbre)
 Oil Change Required (Cambio de aceite necesario); (con un único
timbre)
 Low Tire (Neumático bajo) (con un gráfico del vehículo que muestra
qué neumáticos tienen la presión
baja; con un único timbre). Con-
sulte "Sistema de monitorización
de presión de neumáticos" en
"Arranque y conducción".
 Check TPM System (Comprobar sistema TPM) (con un único tim-
bre). Consulte "Sistema de monito-
rización de presión de neumáticos"
en "Arranque y conducción". CAMBIO DE ACEITE
NECESARIO
Su vehículo está equipado con un sis-
tema indicador de cambio de aceite
del motor. El mensaje "Oil Change
Required" (Cambio de aceite nece-
sario) parpadeará en la pantalla del
EVIC durante aproximadamente
cinco segundos después de sonar un
único timbre para indicar el siguiente
intervalo de cambio de aceite progra-
mado. El sistema indicador de cambio
de aceite del motor está basado en el
ciclo de mantenimiento, lo que signi-
fica que el intervalo de cambio de
aceite del motor puede variar en fun-
ción de su estilo de conducción perso-
nal.
A menos que sea restablecido, este
mensaje continuará visualizándose
cada vez que se gire el encendido a la
posición ON/RUN (Encendido/
Marcha).
141

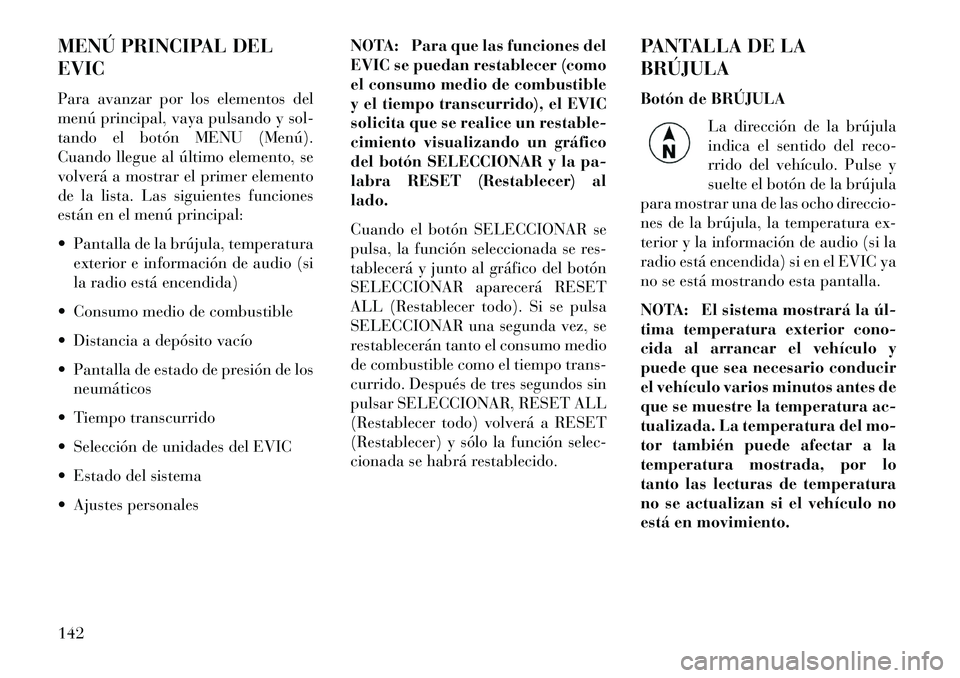

MENÚ PRINCIPAL DEL
EVIC
Para avanzar por los elementos del
menú principal, vaya pulsando y sol-
tando el botón MENU (Menú).
Cuando llegue al último elemento, se
volverá a mostrar el primer elemento
de la lista. Las siguientes funciones
están en el menú principal:
 Pantalla de la brújula, temperaturaexterior e información de audio (si
la radio está encendida)
 Consumo medio de combustible
 Distancia a depósito vacío
 Pantalla de estado de presión de los neumáticos
 Tiempo transcurrido
 Selección de unidades del EVIC
 Estado del sistema
 Ajustes personales NOTA: Para que las funciones del
EVIC se puedan restablecer (como
el consumo medio de combustible
y el tiempo transcurrido), el EVIC
solicita que se realice un restable-
cimiento visualizando un gráfico
del botón SELECCIONAR y la pa-
labra RESET (Restablecer) al
lado.
Cuando el botón SELECCIONAR se
pulsa, la función seleccionada se res-
tablecerá y junto al gráfico del botón
SELECCIONAR aparecerá RESET
ALL (Restablecer todo). Si se pulsa
SELECCIONAR una segunda vez, se
restablecerán tanto el consumo medio
de combustible como el tiempo trans-
currido. Después de tres segundos sin
pulsar SELECCIONAR, RESET ALL
(Restablecer todo) volverá a RESET
(Restablecer) y sólo la función selec-
cionada se habrá restablecido.
PANTALLA DE LA
BRÚJULA
Botón de BRÚJULA
La dirección de la brújula
indica el sentido del reco-
rrido del vehículo. Pulse y
suelte el botón de la brújula
para mostrar una de las ocho direccio-
nes de la brújula, la temperatura ex-
terior y la información de audio (si la
radio está encendida) si en el EVIC ya
no se está mostrando esta pantalla.
NOTA: El sistema mostrará la úl­
tima temperatura exterior cono-
cida al arrancar el vehículo y
puede que sea necesario conducir
el vehículo varios minutos antes de
que se muestre la temperatura ac-
tualizada. La temperatura del mo-
tor también puede afectar a la
temperatura mostrada, por lo
tanto las lecturas de temperatura
no se actualizan si el vehículo no
está en movimiento.142

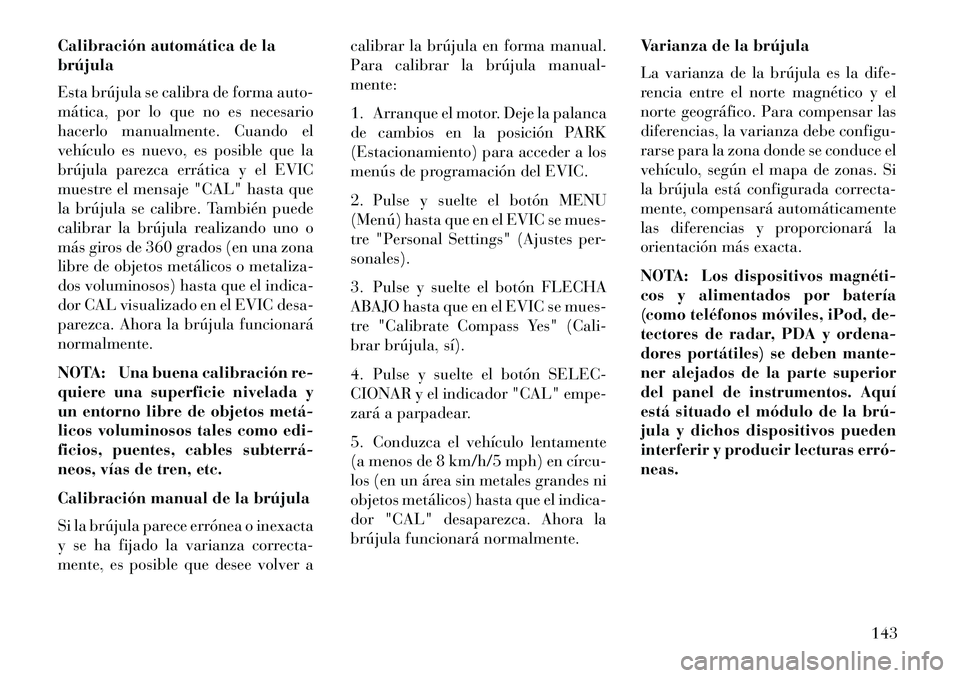

Calibración automática de la
brújula
Esta brújula se calibra de forma auto-
mática, por lo que no es necesario
hacerlo manualmente. Cuando el
vehículo es nuevo, es posible que la
brújula parezca errática y el EVIC
muestre el mensaje "CAL" hasta que
la brújula se calibre. También puede
calibrar la brújula realizando uno o
más giros de 360 grados (en una zona
libre de objetos metálicos o metaliza-
dos voluminosos) hasta que el indica-
dor CAL visualizado en el EVIC desa-
parezca. Ahora la brújula funcionará
normalmente.
NOTA: Una buena calibración re-
quiere una superficie nivelada y
un entorno libre de objetos metá­
licos voluminosos tales como edi-
ficios, puentes, cables subterrá­
neos, vías de tren, etc.
Calibración manual de la brújula
Si la brújula parece errónea o inexacta
y se ha fijado la varianza correcta-
mente, es posible que desee volver acalibrar la brújula en forma manual.
Para calibrar la brújula manual-
mente:
1. Arranque el motor. Deje la palanca
de cambios en la posición PARK
(Estacionamiento) para acceder a los
menús de programación del EVIC.
2. Pulse y suelte el botón MENU
(Menú) hasta que en el EVIC se mues-
tre "Personal Settings" (Ajustes per-
sonales).
3. Pulse y suelte el botón FLECHA
ABAJO hasta que en el EVIC se mues-
tre "Calibrate Compass Yes" (Cali-
brar brújula, sí).
4. Pulse y suelte el botón SELEC-
CIONAR y el indicador "CAL" empe-
zará a parpadear.
5. Conduzca el vehículo lentamente
(a menos de 8 km/h/5 mph) en círcu-
los (en un área sin metales grandes ni
objetos metálicos) hasta que el indica-
dor "CAL" desaparezca. Ahora la
brújula funcionará normalmente.
Varianza de la brújula
La varianza de la brújula es la dife-
rencia entre el norte magnético y el
norte geográfico. Para compensar las
diferencias, la varianza debe configu-
rarse para la zona donde se conduce el
vehículo, según el mapa de zonas. Si
la brújula está configurada correcta-
mente, compensará automáticamente
las diferencias y proporcionará la
orientación más exacta.
NOTA: Los dispositivos magnéti­
cos y alimentados por batería
(como teléfonos móviles, iPod, de-
tectores de radar, PDA y ordena-
dores portátiles) se deben mante-
ner alejados de la parte superior
del panel de instrumentos. Aquí
está situado el módulo de la brú­
jula y dichos dispositivos pueden
interferir y producir lecturas erró­
neas.
143

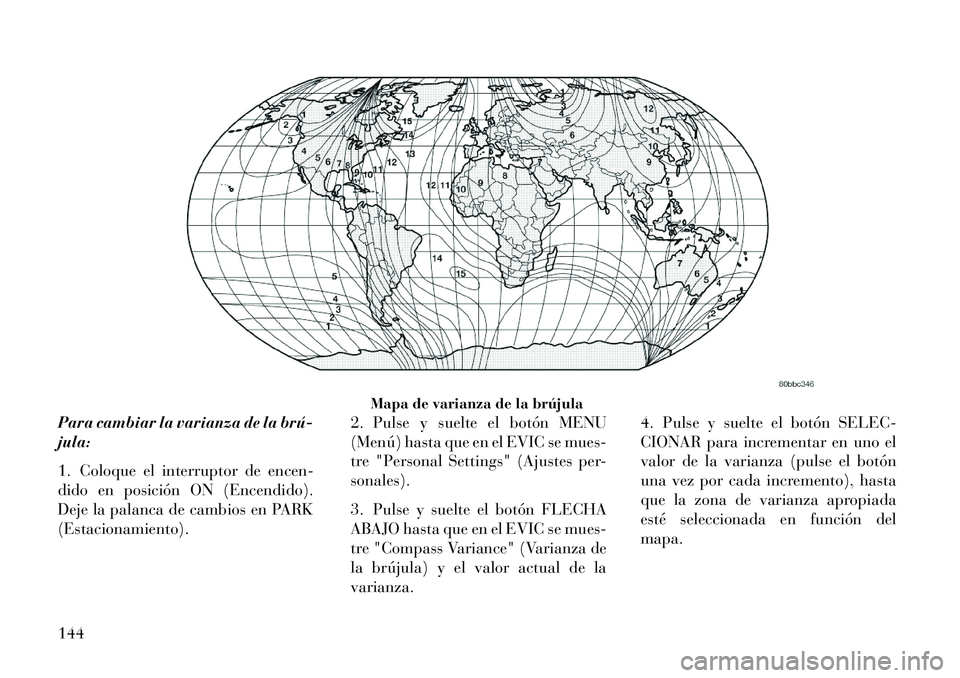

Para cambiar la varianza de la brú­
jula:
1. Coloque el interruptor de encen-
dido en posición ON (Encendido).
Deje la palanca de cambios en PARK
(Estacionamiento).2. Pulse y suelte el botón MENU
(Menú) hasta que en el EVIC se mues-
tre "Personal Settings" (Ajustes per-
sonales).
3. Pulse y suelte el botón FLECHA
ABAJO hasta que en el EVIC se mues-
tre "Compass Variance" (Varianza de
la brújula) y el valor actual de la
varianza.4. Pulse y suelte el botón SELEC-
CIONAR para incrementar en uno el
valor de la varianza (pulse el botón
una vez por cada incremento), hasta
que la zona de varianza apropiada
esté seleccionada en función del
mapa.
Mapa de varianza de la brújula
144
