Lancia Lybra 2005 Manual de Empleo y Cuidado (in Spanish)

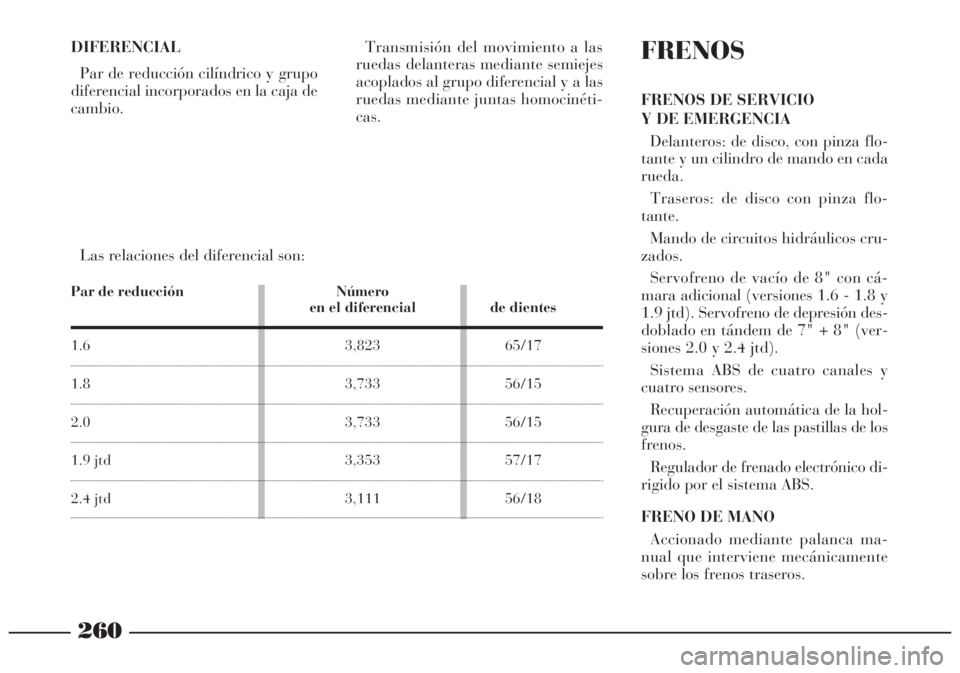

260
Las relaciones del diferencial son:
FRENOS
FRENOS DE SERVICIO
Y DE EMERGENCIA
Delanteros: de disco, con pinza flo-
tante y un cilindro de mando en cada
rueda.
Traseros: de disco con pinza flo-
tante.
Mando de circuitos hidráulicos cru-
zados.
Servofreno de vacío de 8" con cá-
mara adicional (versiones 1.6 - 1.8 y
1.9 jtd). Servofreno de depresión des-
doblado en tándem de 7" + 8" (ver-
siones 2.0 y 2.4 jtd).
Sistema ABS de cuatro canales y
cuatro sensores.
Recuperación automática de la hol-
gura de desgaste de las pastillas de los
frenos.
Regulador de frenado electrónico di-
rigido por el sistema ABS.
FRENO DE MANO
Accionado mediante palanca ma-
nual que interviene mecánicamente
sobre los frenos traseros. DIFERENCIAL
Par de reducción cilíndrico y grupo
diferencial incorporados en la caja de
cambio.Transmisión del movimiento a las
ruedas delanteras mediante semiejes
acoplados al grupo diferencial y a las
ruedas mediante juntas homocinéti-
cas.
Par de reducción Número en el diferencial de dientes
1.6 3,823 65/17
1.8 3,733 56/15
2.0 3,733 56/15
1.9 jtd 3,353 57/17
2.4 jtd 3,111 56/18

261

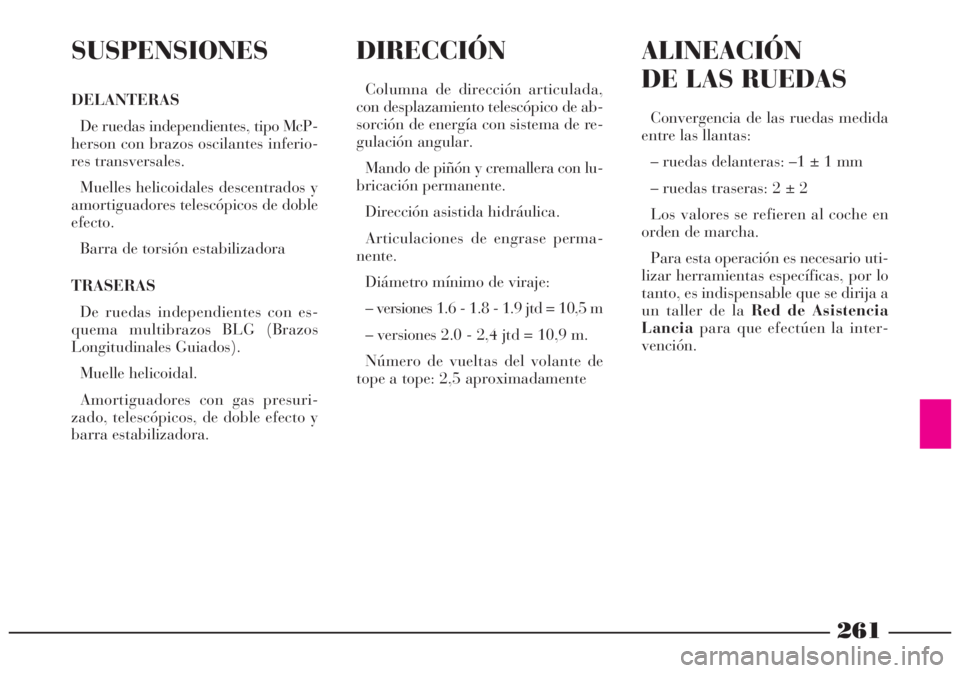

SUSPENSIONES
DELANTERAS
De ruedas independientes, tipo McP-
herson con brazos oscilantes inferio-
res transversales.
Muelles helicoidales descentrados y
amortiguadores telescópicos de doble
efecto.
Barra de torsión estabilizadora
TRASERAS
De ruedas independientes con es-
quema multibrazos BLG (Brazos
Longitudinales Guiados).
Muelle helicoidal.
Amortiguadores con gas presuri-
zado, telescópicos, de doble efecto y
barra estabilizadora.
DIRECCIÓN
Columna de dirección articulada,
con desplazamiento telescópico de ab-
sorción de energía con sistema de re-
gulación angular.
Mando de piñón y cremallera con lu-
bricación permanente.
Dirección asistida hidráulica.
Articulaciones de engrase perma-
nente.
Diámetro mínimo de viraje:
– versiones 1.6 - 1.8 - 1.9 jtd = 10,5 m
– versiones 2.0 - 2,4 jtd = 10,9 m.
Número de vueltas del volante de
tope a tope: 2,5 aproximadamente
ALINEACIÓN
DE LAS RUEDAS
Convergencia de las ruedas medida
entre las llantas:
– ruedas delanteras: –1 ± 1 mm
– ruedas traseras: 2 ± 2
Los valores se refieren al coche en
orden de marcha.
Para esta operación es necesario uti-
lizar herramientas específicas, por lo
tanto, es indispensable que se dirija a
un taller de la Red de Asistencia
Lanciapara que efectúen la inter-
vención.

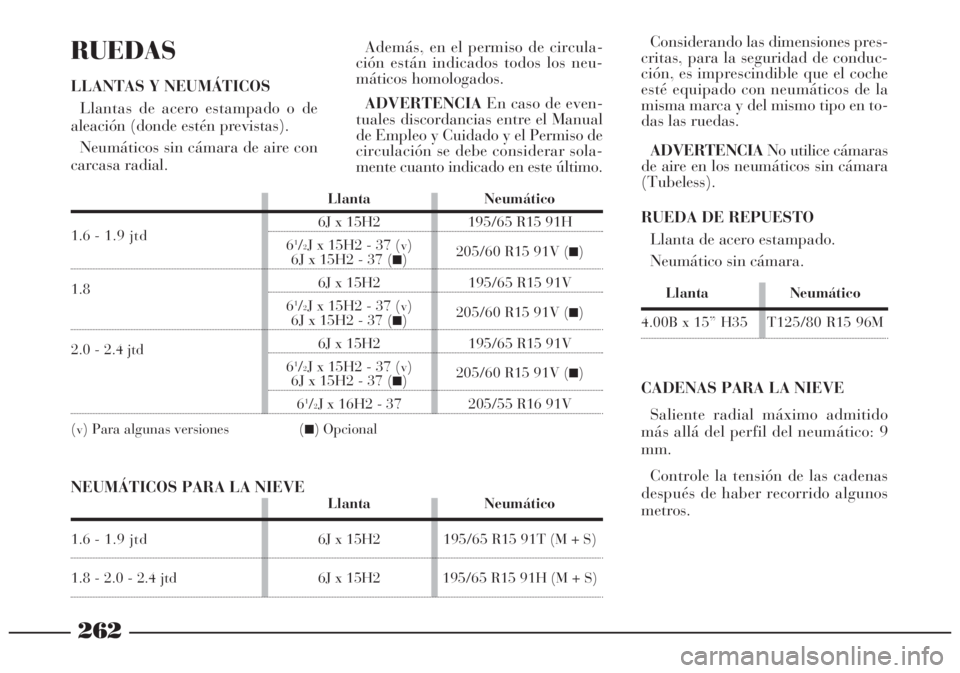

262
RUEDAS
LLANTAS Y NEUMÁTICOS
Llantas de acero estampado o de
aleación (donde estén previstas).
Neumáticos sin cámara de aire con
carcasa radial.Además, en el permiso de circula-
ción están indicados todos los neu-
máticos homologados.
ADVERTENCIAEn caso de even-
tuales discordancias entre el Manual
de Empleo y Cuidado y el Permiso de
circulación se debe considerar sola-
mente cuanto indicado en este último.Considerando las dimensiones pres-
critas, para la seguridad de conduc-
ción, es imprescindible que el coche
esté equipado con neumáticos de la
misma marca y del mismo tipo en to-
das las ruedas.
ADVERTENCIANo utilice cámaras
de aire en los neumáticos sin cámara
(Tubeless).
RUEDA DE REPUESTO
Llanta de acero estampado.
Neumático sin cámara.
Llanta Neumático
4.00B x 15” H35 T125/80 R15 96M
Llanta Neumático
6J x 15H2 195/65 R15 91H
1.6 -1.9 jtd
6
1/2J x 15H2 - 37 (v)6J x 15H2 - 37 (■)205/60 R15 91V (■)
1.86J x 15H2 195/65 R15 91V
61/2J x 15H2 - 37 (v)6J x 15H2 - 37 (■)205/60 R15 91V (■)
2.0 - 2.4 jtd6J x 15H2 195/65 R15 91V
61/2J x 15H2 - 37 (v)6J x 15H2 - 37 (■)205/60 R15 91V (■)
61/2J x 16H2 - 37 205/55 R16 91V
(
v) Para algunas versiones (■) Opcional
NEUMÁTICOS PARA LA NIEVELlanta Neumático
1.6 -1.9 jtd 6J x 15H2 195/65 R15 91T (M + S)
1.8 - 2.0 - 2.4 jtd 6J x 15H2 195/65 R15 91H (M + S)
CADENAS PARA LA NIEVE
Saliente radial máximo admitido
más allá del perfil del neumático: 9
mm.
Controle la tensión de las cadenas
después de haber recorrido algunos
metros.

263

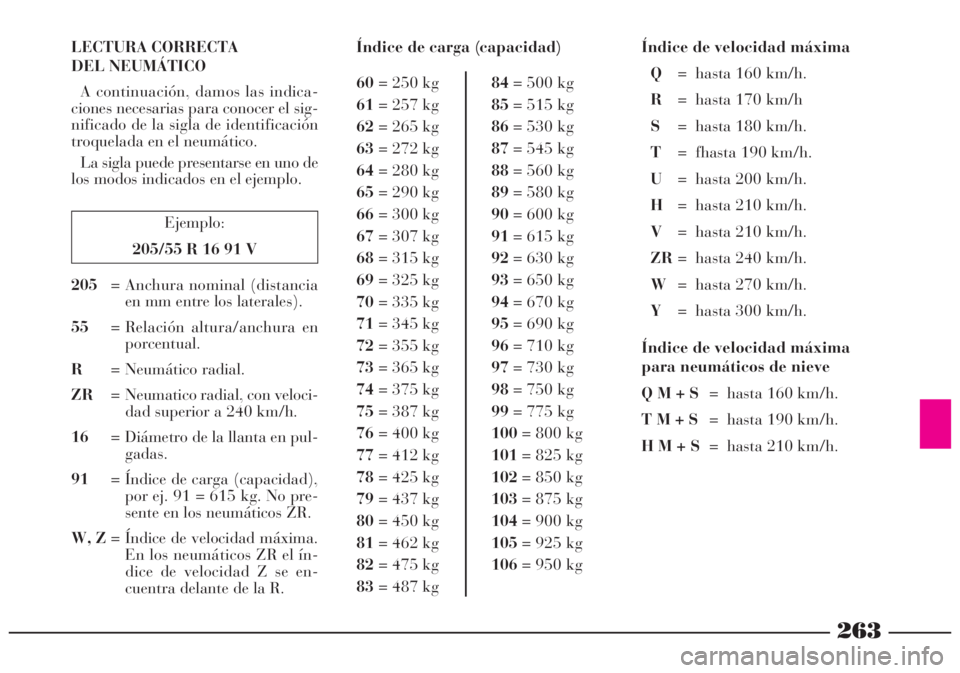

LECTURA CORRECTA
DEL NEUMÁTICO
A continuación, damos las indica-
ciones necesarias para conocer el sig-
nificado de la sigla de identificación
troquelada en el neumático.
La sigla puede presentarse en uno de
los modos indicados en el ejemplo.Índice de carga (capacidad)
Ejemplo:
205/55 R 16 91 V
205= Anchura nominal (distancia
en mm entre los laterales).
55= Relación altura/anchura en
porcentual.
R= Neumático radial.
ZR= Neumatico radial, con veloci-
dad superior a 240 km/h.
16= Diámetro de la llanta en pul-
gadas.
91= Índice de carga (capacidad),
por ej. 91 = 615 kg. No pre-
sente en los neumáticos ZR.
W, Z= Índice de velocidad máxima.
En los neumáticos ZR el ín-
dice de velocidad Z se en-
cuentra delante de la R.60= 250 kg
61= 257 kg
62= 265 kg
63= 272 kg
64= 280 kg
65= 290 kg
66= 300 kg
67= 307 kg
68= 315 kg
69= 325 kg
70= 335 kg
71= 345 kg
72= 355 kg
73= 365 kg
74= 375 kg
75= 387 kg
76= 400 kg
77= 412 kg
78= 425 kg
79= 437 kg
80= 450 kg
81= 462 kg
82= 475 kg
83= 487 kg84= 500 kg
85= 515 kg
86= 530 kg
87= 545 kg
88= 560 kg
89= 580 kg
90= 600 kg
91= 615 kg
92= 630 kg
93= 650 kg
94= 670 kg
95= 690 kg
96= 710 kg
97= 730 kg
98= 750 kg
99= 775 kg
100
= 800 kg
101= 825 kg
102= 850 kg
103= 875 kg
104= 900 kg
105= 925 kg
106= 950 kg
Índice de velocidad máxima
Q= hasta 160 km/h.
R= hasta 170 km/h
S= hasta 180 km/h.
T= fhasta 190 km/h.
U= hasta 200 km/h.
H= hasta 210 km/h.
V= hasta 210 km/h.
ZR= hasta 240 km/h.
W= hasta 270 km/h.
Y= hasta 300 km/h.
Índice de velocidad máxima
para neumáticos de nieve
Q M + S= hasta 160 km/h.
T M + S= hasta 190 km/h.
H M + S= hasta 210 km/h.

264

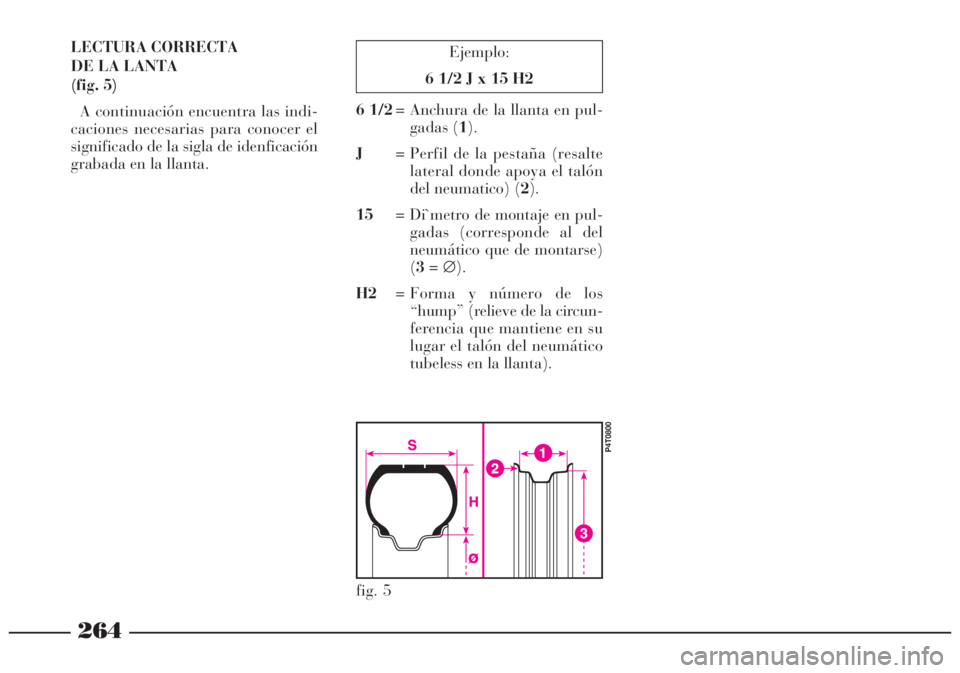

Ejemplo:
6 1/2 J x 15 H2LECTURA CORRECTA
DE LA LANTA
(fig. 5)
A continuación encuentra las indi-
caciones necesarias para conocer el
significado de la sigla de idenficación
grabada en la llanta.6 1/2= Anchura de la llanta en pul-
gadas (1).
J= Perfil de la pestaña (resalte
lateral donde apoya el talón
del neumatico) (2).
15= Di`metro de montaje en pul-
gadas (corresponde al del
neumático que de montarse)
(3=∅).
H2= Forma y número de los
“hump” (relieve de la circun-
ferencia que mantiene en su
lugar el talón del neumático
tubeless en la llanta).
fig. 5
P4T0800

265

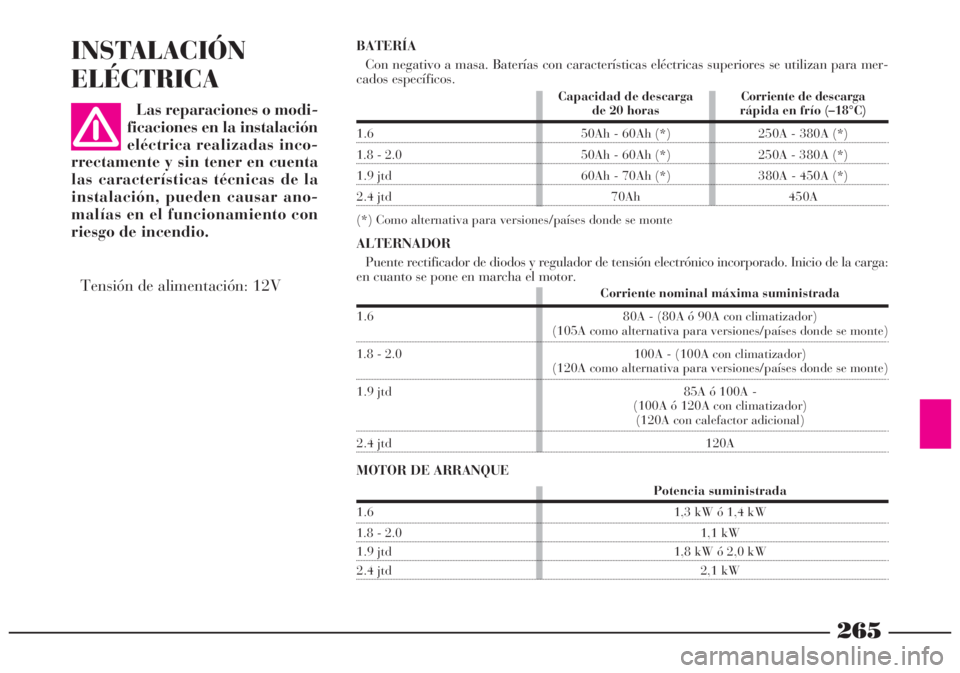

INSTALACIÓN
ELÉCTRICA
Corriente nominal máxima suministrada
1.6 80A - (80A ó 90A con climatizador)
(105A como alternativa para versiones/países donde se monte)
1.8 - 2.0 100A - (100A con climatizador)
(120A como alternativa para versiones/países donde se monte)
1.9 jtd 85A ó 100A -
(100A ó 120A con climatizador)
(120A con calefactor adicional)
2.4 jtd 120A
Potencia suministrada
1.6 1,3 kW ó 1,4 kW
1.8 - 2.0 1,1 kW
1.9 jtd 1,8 kW ó 2,0 kW
2.4 jtd 2,1 kW
Las reparaciones o modi-
ficaciones en la instalación
eléctrica realizadas inco-
rrectamente y sin tener en cuenta
las características técnicas de la
instalación, pueden causar ano-
malías en el funcionamiento con
riesgo de incendio.Capacidad de descarga Corriente de descargade 20 horas rápida en frío (–18°C)
1.6 50Ah - 60Ah (*) 250A - 380A (*)
1.8 - 2.0 50Ah - 60Ah (*) 250A - 380A (*)
1.9 jtd 60Ah - 70Ah (*) 380A - 450A (*)
2.4 jtd 70Ah 450A
(*) Como alternativa para versiones/países donde se monte
Tensión de alimentación: 12V
ALTERNADOR
Puente rectificador de diodos y regulador de tensión electrónico incorporado. Inicio de la carga:
en cuanto se pone en marcha el motor.
MOTOR DE ARRANQUE BATERÍA
Con negativo a masa. Baterías con características eléctricas superiores se utilizan para mer-
cados específicos.

266

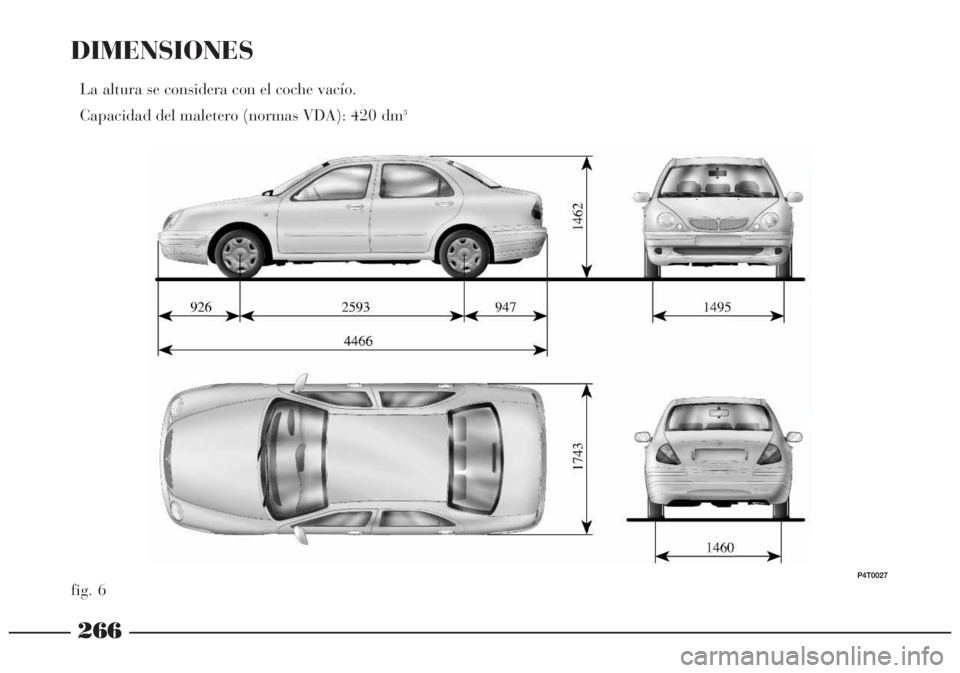

DIMENSIONES
La altura se considera con el coche vacío.
Capacidad del maletero (normas VDA): 420 dm
3
fig. 6
P4T0027

267

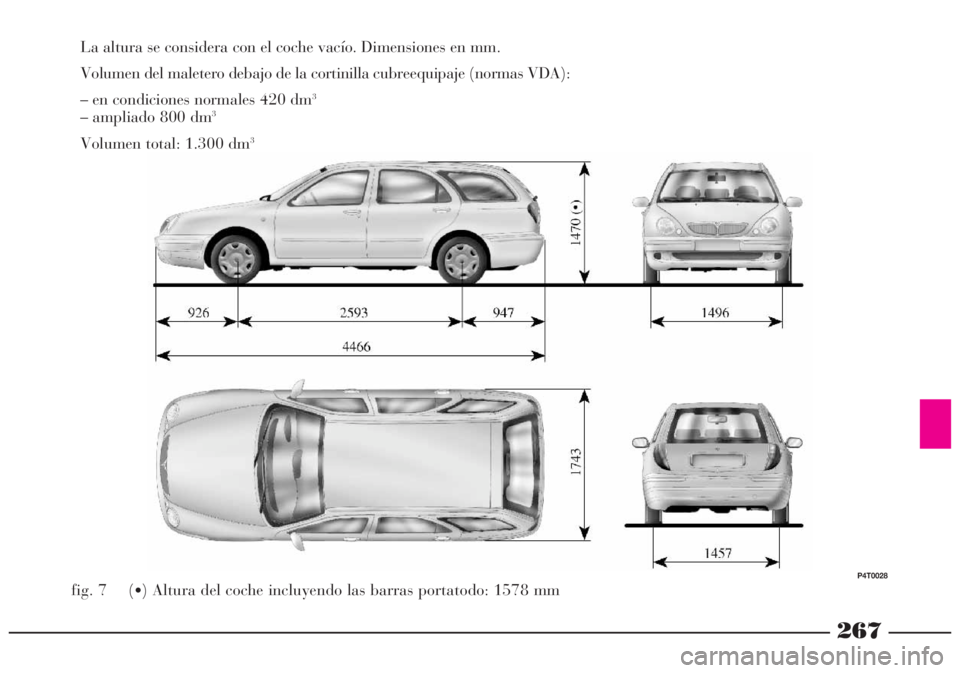

La altura se considera con el coche vacío. Dimensiones en mm.
Volumen del maletero debajo de la cortinilla cubreequipaje (normas VDA):
– en condiciones normales 420 dm
3
– ampliado 800 dm3
Volumen total: 1.300 dm3
fig. 7 (•) Altura del coche incluyendo las barras portatodo: 1578 mm
P4T0028

268

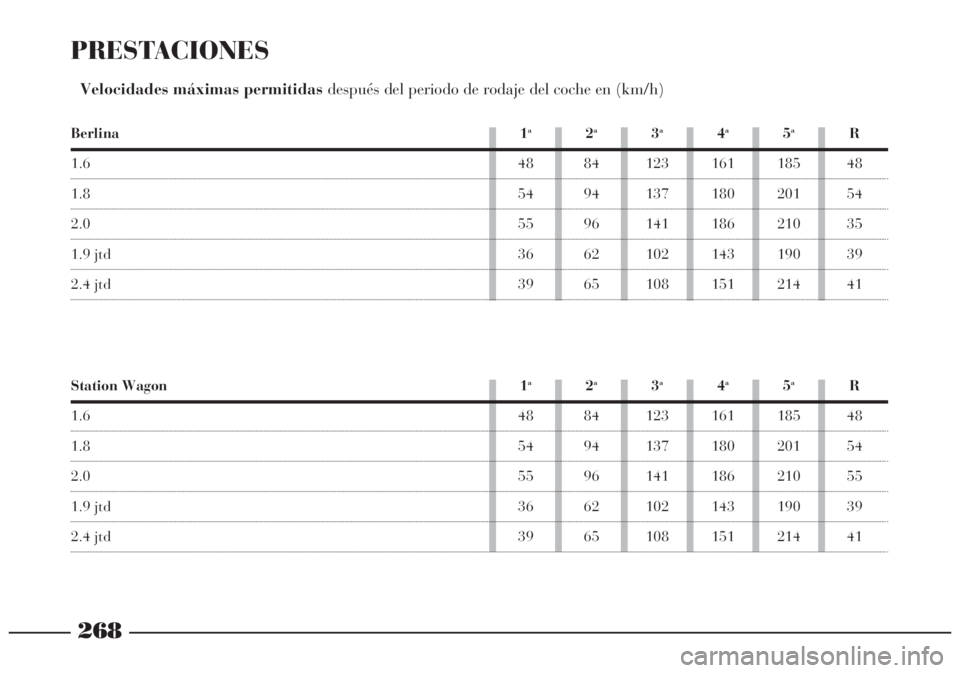

PRESTACIONES
Velocidades máximas permitidas después del periodo de rodaje del coche en (km/h)
Berlina 1a2a3a4a5aR
1.6 48 84 123 161 185 48
1.8 54 94 137 180 201 54
2.0 55 96 141 186 210 35
1.9 jtd 36 62 102 143 190 39
2.4 jtd 39 65 108 151 214 41
Station Wagon 1a2a3a4a5aR
1.6 48 84 123 161 185 48
1.8 54 94 137 180 201 54
2.0 55 96 141 186 210 55
1.9 jtd 36 62 102 143 190 39
2.4 jtd 39 65 108 151 214 41

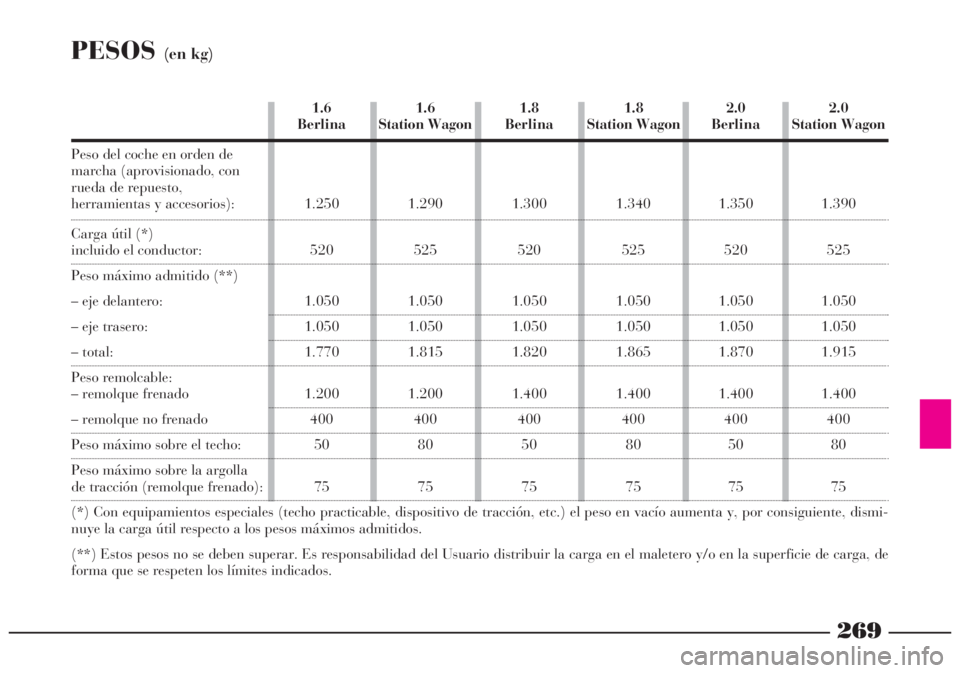

PESOS(en kg)
1.6 1.6 1.8 1.8 2.0 2.0
BerlinaStation WagonBerlinaStation WagonBerlinaStation Wagon
Peso del coche en orden de
marcha (aprovisionado, con
rueda de repuesto,
herramientas y accesorios): 1.250 1.290 1.300 1.340 1.350 1.390
Carga útil (*)
incluido el conductor: 520 525 520 525 520 525
Peso máximo admitido (**)
– eje delantero: 1.050 1.050 1.050 1.050 1.050 1.050
– eje trasero: 1.050 1.050 1.050 1.050 1.050 1.050
– total: 1.770 1.815 1.820 1.865 1.870 1.915
Peso remolcable:
– remolque frenado 1.200 1.200 1.400 1.400 1.400 1.400
– remolque no frenado 400 400 400 400 400 400
Peso máximo sobre el techo: 50 80 50 80 50 80
Peso máximo sobre la argolla
de tracción (remolque frenado): 75 75 75 75 75 75
(*) Con equipamientos especiales (techo practicable, dispositivo de tracción, etc.) el peso en vacío aumenta y, por consiguiente, dismi-
nuye la carga útil respecto a los pesos máximos admitidos.
(**) Estos pesos no se deben superar. Es responsabilidad del Usuario distribuir la carga en el maletero y/o en la superficie de carga, de
forma que se respeten los límites indicados.
269
