Lancia Musa 2005 Instructieboek (in Dutch)

L0D0021m
START-/CONTACTSLOT
De sleutel kan in 3 standen worden gedraaid:
❒STOP: motor uit, sleutel uitneembaar en stuur geblokkeerd.
Enkele elektrische installaties kunnen werken (bijv. autoradio,
elektrische ruitbediening enz.).
❒MAR: contact aan. Alle elektrische installaties werken.
❒AVV: motor starten (stand zonder vergrendeling).
Het contactslot is voorzien van een herstartbeveiliging. Als de motor
bij de eerste poging niet aanslaat, moet u de sleutel terugdraaien in
stand STOP en nogmaals starten.
ATTENTIE
Het is streng verboden om de-/montagewerkzaamheden uit te voeren, waarvoor
wijzigingen in de stuurinrichting of de stuurkolom vereist zijn (bijv. bij montage
van een diefstalbeveiliging). Hierdoor kunnen de prestaties van het systeem, de
garantie en de veiligheid in gevaar worden gebracht en voldoet de auto niet meer
aan de typegoedkeuring.
20
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING

Als het start-/contactslot is geforceerd (bijv. bij een poging tot diefstal) moet u,
voordat u weer met de auto gaat rijden, de werking van het slot laten controleren
bij de Lancia-dealer.
ATTENTIE
ATTENTIE
Neem altijd de sleutel uit het contactslot als de auto wordt verlaten, om onvoorzichtig
gebruik van de bedieningsknoppen te voorkomen. Vergeet niet de handrem aan te
trekken. Schakel de eerste versnelling in als de auto op een helling omhoog staat en de
achteruit bij een helling omlaag. Laat kinderen nooit alleen achter in de auto.
21
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING

Verwijder de sleutel nooit uit het contactslot als de auto nog in beweging is. Bij de
eerste stuuruitslag blokkeert het stuur automatisch. Dit geldt in alle gevallen, ook
als de auto gesleept wordt.
ATTENTIE
Uitschakelen
Draai het stuur iets heen en weer, terwijl u de sleutel in
stand MAR draait.
22
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
STUURSLOT
Inschakelen
Zet de sleutel in stand STOP, trek de sleutel uit het
start-/contactslot en draai het stuur totdat het
vergrendelt.

L0D0009m
1. Luchtroosters zijkant - 2. Linker hendel - 3. Dashboardkastje linksboven - 4. Rechter hendel - 5.
Luchtroosters in het midden 6. Instrumentenpaneel - 7. Dashboardkastje rechtsboven met interne
sleutelschakelaar voor uitschakeling airbag passagierszijde - 8. Opbergvak - 9. Airbag passagierszijde - 10.
Bedieningsknoppen verwarming/ventilatie/airconditioning - 11. Drukknoppen - 12. Autoradio (indien
aanwezig) - 13. Start-/contactslot - 14. Airbag bestuurderszijde - 15. Cruise-control (indien aanwezig).
DASHBOARD
De aanwezigheid en de opstelling van de bedieningsorganen, de instrumenten en de controle-/waarschuwings-
lampjes kunnen per uitvoering verschillen.
De middenconsole boven en onder biedt, afhankelijk van de wensen van de cliënt, meerdere oplossingen: zie de
volgende afbeeldingen.
23
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING

L0D0231m
L0D0232m
Middenconsole boven:
❒met vast opbergvak A en uitneembaar vak (DIN) B voor het
installeren van de autoradio;
❒met autoradio (optional).
24
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING

L0D0234m
L0D0235m
❒met automatische klimaatregeling met gescheiden regeling C.
25
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
Middenconsole onder:
❒met handbediende klimaatregeling B;

L0D0010m
A – Snelheidsmeter
B – Brandstofmeter met
waarschuwings-
lampje brandstofreserve
C – Koelvloeistoftemperatuurmeter
met
waarschuwingslampje voor te
hoge koelvloeistoftemperatuur
D – Toerenteller
E – Multifunctioneel display
cmLampjes alleen aanwezig op
JTD-uitvoeringen
INSTRUMENTENPANEEL
26
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING

L0D0022m
L0D0023m
L0D0241m
27
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING

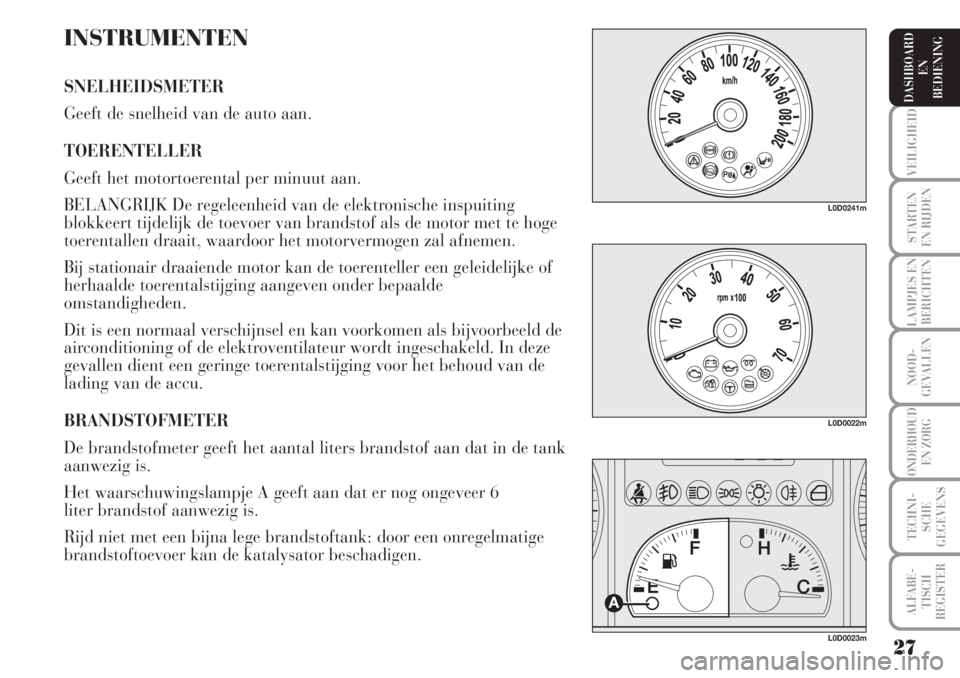

INSTRUMENTEN
SNELHEIDSMETER
Geeft de snelheid van de auto aan.
TOERENTELLER
Geeft het motortoerental per minuut aan.
BELANGRIJK De regeleenheid van de elektronische inspuiting
blokkeert tijdelijk de toevoer van brandstof als de motor met te hoge
toerentallen draait, waardoor het motorvermogen zal afnemen.
Bij stationair draaiende motor kan de toerenteller een geleidelijke of
herhaalde toerentalstijging aangeven onder bepaalde
omstandigheden.
Dit is een normaal verschijnsel en kan voorkomen als bijvoorbeeld de
airconditioning of de elektroventilateur wordt ingeschakeld. In deze
gevallen dient een geringe toerentalstijging voor het behoud van de
lading van de accu.
BRANDSTOFMETER
De brandstofmeter geeft het aantal liters brandstof aan dat in de tank
aanwezig is.
Het waarschuwingslampje A geeft aan dat er nog ongeveer 6
liter brandstof aanwezig is.
Rijd niet met een bijna lege brandstoftank: door een onregelmatige
brandstoftoevoer kan de katalysator beschadigen.

L0D0024m
Als de wijzernaald in het rode gebied komt, zet dan onmiddellijk de motor uit en wendt u tot de
Lancia-dealer.
28
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
KOELVLOEISTOFTEMPERATUURMETER
Als het waarschuwingslampje A gaat branden, dan is de
koelvloeistoftemperatuur te hoog; zet in dat geval de motor uit en
wendt u tot de Lancia-dealer .
De wijzer geeft de temperatuur aan van de motorkoelvloeistof, zodra
de koelvloeistoftemperatuur hoger wordt dan ongeveer 50°C.
Onder normale omstandigheden kan de wijzernaald op verschillende
posities in het bereik staan, afhankelijk van de
gebruiksomstandigheden van de auto en de zelfregulerende werking
van het motorkoelsysteem.
BELANGRIJK Als de wijzernaald aan het begin van de schaal staat
(lage temperatuur) en het waarschuwingslampje A brandt, dan is er
een storing in het systeem. Wendt u in dit geval tot de Lancia-dealer
om het systeem te laten controleren.

FOH9000m
29
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
MULTIFUNCTIONEEL DISPLAY
Het “multifunctionele display” kan alle nuttige en noodzakelijke
informatie tijdens de rit weergeven:
INFORMATIE OP HET BEGINSCHERM
❒Datum A.
❒Kilometertotaalteller B.
❒Klokje C.
❒Buitentemperatuur D.
Bij uitgenomen contactsleutel wordt alleen het klokje weergegeven; bij
het openen van een voorportier wordt het display verlicht en wordt
ook de kilometerteller weergegeven.
INFORMATIE OVER DE AUTO (indien van toepassing)
❒Afstand tot volgende servicebeurt.
❒Informatie Trip computer.
❒Lichtsterkteregeling van display/instrumentenpaneel, display van
de autoradio en display van de automatische klimaatregeling met
gescheiden regeling.
❒Weergave storingen/waarschuwingen/inschakeling functies.
❒Weergave CITY-functie (indien ingeschakeld).
❒Weergave koplampafstelling (alleen als het dimlicht is
ingeschakeld) E.
❒Symbool kans op gladheid.
