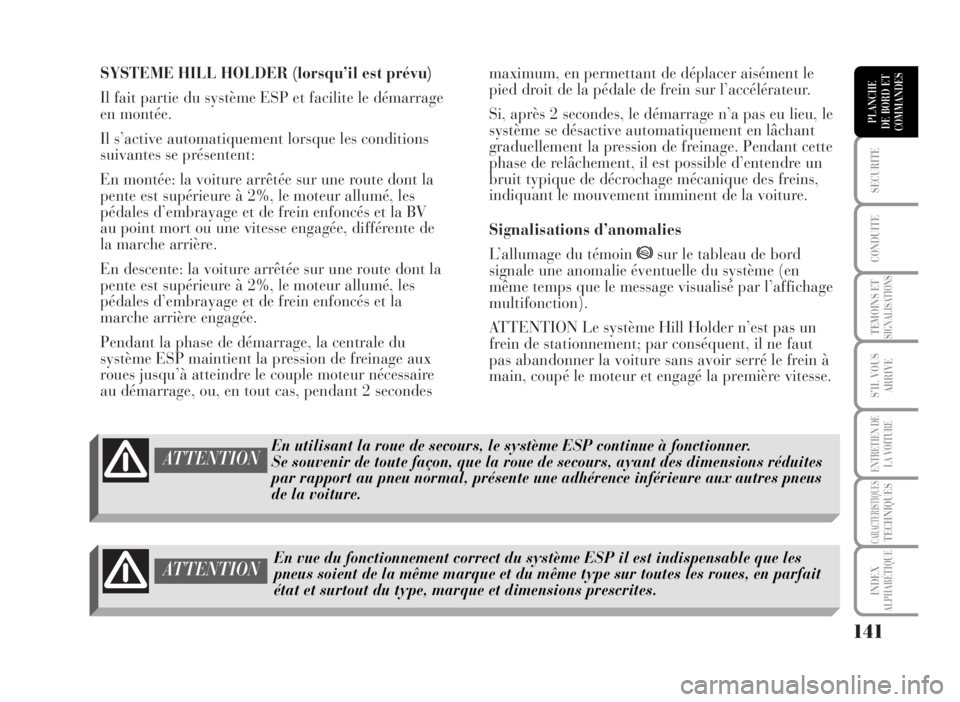

SYSTEME HILL HOLDER (lorsqu’il est prévu)
Il fait partie du système ESP et facilite le démarrage
en montée.
Il s’active automatiquement lorsque les conditions
suivantes se présentent:
En montée: la voiture arrêtée sur une route dont la
pente est supérieure à 2%, le moteur allumé, les
pédales d’embrayage et de frein enfoncés et la BV
au point mort ou une vitesse engagée, différente de
la marche arrière.
En descente: la voiture arrêtée sur une route dont la
pente est supérieure à 2%, le moteur allumé, les
pédales d’embrayage et de frein enfoncés et la
marche arrière engagée.
Pendant la phase de démarrage, la centrale du
système ESP maintient la pression de freinage aux
roues jusqu’à atteindre le couple moteur nécessaire
au démarrage, ou, en tout cas, pendant 2 secondesmaximum, en permettant de déplacer aisément le
pied droit de la pédale de frein sur l’accélérateur.
Si, après 2 secondes, le démarrage n’a pas eu lieu, le
système se désactive automatiquement en lâchant
graduellement la pression de freinage. Pendant cette
phase de relâchement, il est possible d’entendre un
bruit typique de décrochage mécanique des freins,
indiquant le mouvement imminent de la voiture.
Signalisations d’anomalies
L’allumage du témoin
*sur le tableau de bord
signale une anomalie éventuelle du système (en
même temps que le message visualisé par l’affichage
multifonction).
ATTENTION Le système Hill Holder n’est pas un
frein de stationnement; par conséquent, il ne faut
pas abandonner la voiture sans avoir serré le frein à
main, coupé le moteur et engagé la première vitesse.
141
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
ATTENTIONEn utilisant la roue de secours, le système ESP continue à fonctionner.
Se souvenir de toute façon, que la roue de secours, ayant des dimensions réduites
par rapport au pneu normal, présente une adhérence inférieure aux autres pneus
de la voiture.
ATTENTIONEn vue du fonctionnement correct du système ESP il est indispensable que les
pneus soient de la même marque et du même type sur toutes les roues, en parfait
état et surtout du type, marque et dimensions prescrites.

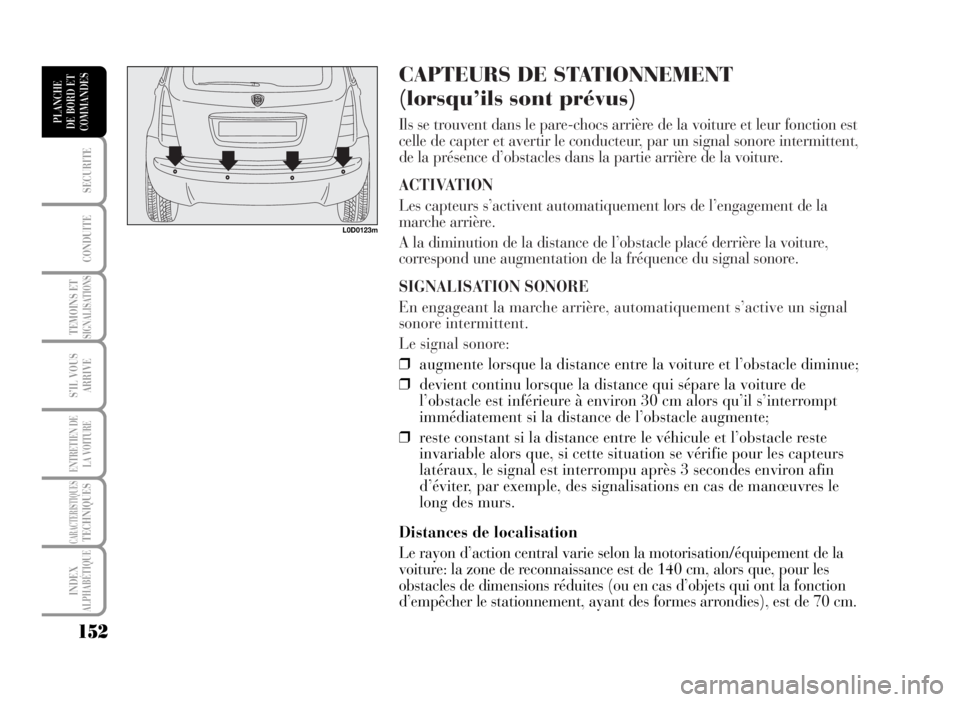

CAPTEURS DE STATIONNEMENT
