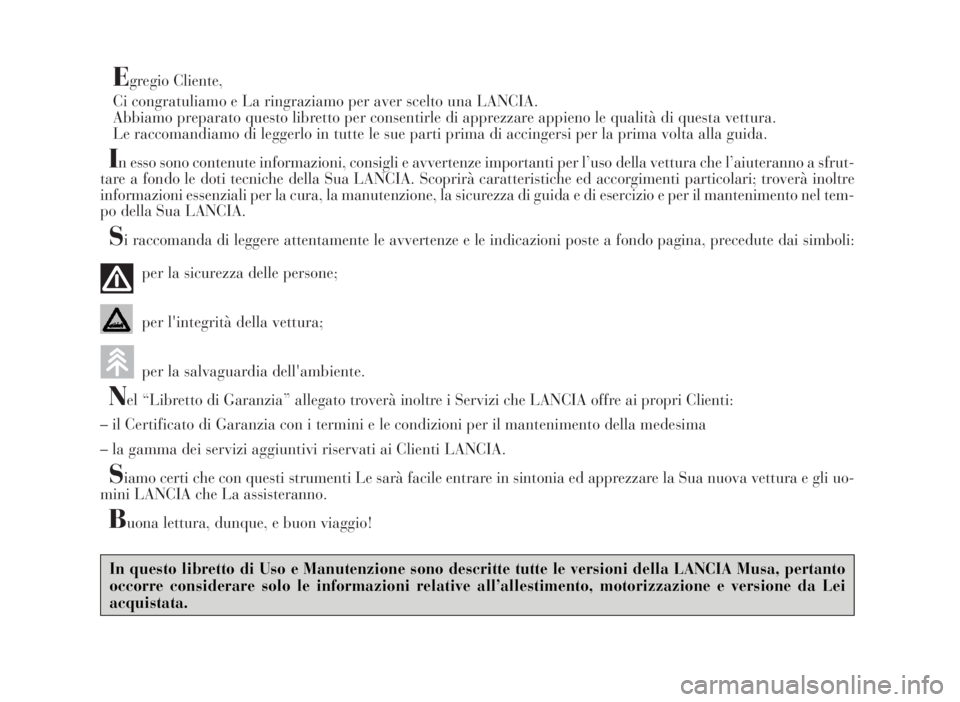

Egregio Cliente,
Ci congratuliamo e La ringraziamo per aver scelto una LANCIA.
Abbiamo preparato questo libretto per consentirle di apprezzare appieno le qualità di questa vettura.
Le raccomandiamo di leggerlo in tutte le sue parti prima di accingersi per la prima volta alla guida.
In esso sono contenute informazioni, consigli e avvertenze importanti per l’uso della vettura che l’aiuteranno a sfrut-
tare a fondo le doti tecniche della Sua LANCIA. Scoprirà caratteristiche ed accorgimenti particolari; troverà inoltre
informazioni essenziali per la cura, la manutenzione, la sicurezza di guida e di esercizio e per il mantenimento nel tem-
po della Sua LANCIA.
Si raccomanda di leggere attentamente le avvertenze e le indicazioni poste a fondo pagina, precedute dai simboli:
per la sicurezza delle persone;
per l'integrità della vettura;
per la salvaguardia dell'ambiente.
Nel “Libretto di Garanzia” allegato troverà inoltre i Servizi che LANCIA offre ai propri Clienti:
– il Certificato di Garanzia con i termini e le condizioni per il mantenimento della medesima
– la gamma dei servizi aggiuntivi riservati ai Clienti LANCIA.
Siamo certi che con questi strumenti Le sarà facile entrare in sintonia ed apprezzare la Sua nuova vettura e gli uo-
mini LANCIA che La assisteranno.
Buona lettura, dunque, e buon viaggio!
In questo libretto di Uso e Manutenzione sono descritte tutte le versioni della LANCIA Musa, pertanto
occorre considerare solo le informazioni relative all’allestimento, motorizzazione e versione da Lei
acquistata.
Page 3 of 346

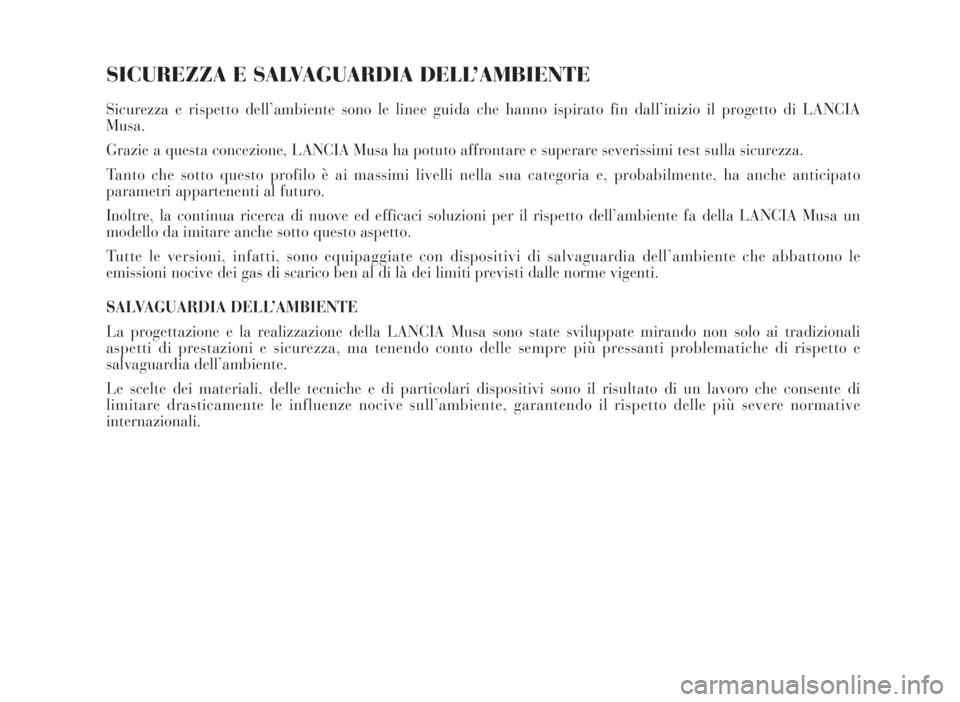

SICUREZZA E SALVAGUARDIA DELL’AMBIENTE
Sicurezza e rispetto dell’ambiente sono le linee guida che hanno ispirato fin dall’inizio il progetto di LANCIA
Musa.
Grazie a questa concezione, LANCIA Musa ha potuto affrontare e superare severissimi test sulla sicurezza.
Tanto che sotto questo profilo è ai massimi livelli nella sua categoria e, probabilmente, ha anche anticipato
parametri appartenenti al futuro.
Inoltre, la continua ricerca di nuove ed efficaci soluzioni per il rispetto dell’ambiente fa della LANCIA Musa un
modello da imitare anche sotto questo aspetto.
Tutte le versioni, infatti, sono equipaggiate con dispositivi di salvaguardia dell’ambiente che abbattono le
emissioni nocive dei gas di scarico ben al di là dei limiti previsti dalle norme vigenti.
SALVAGUARDIA DELL’AMBIENTE
La progettazione e la realizzazione della LANCIA Musa sono state sviluppate mirando non solo ai tradizionali
aspetti di prestazioni e sicurezza, ma tenendo conto delle sempre più pressanti problematiche di rispetto e
salvaguardia dell’ambiente.
Le scelte dei materiali, delle tecniche e di particolari dispositivi sono il risultato di un lavoro che consente di
limitare drasticamente le influenze nocive sull’ambiente, garantendo il rispetto delle più severe normative
internazionali.
Page 4 of 346

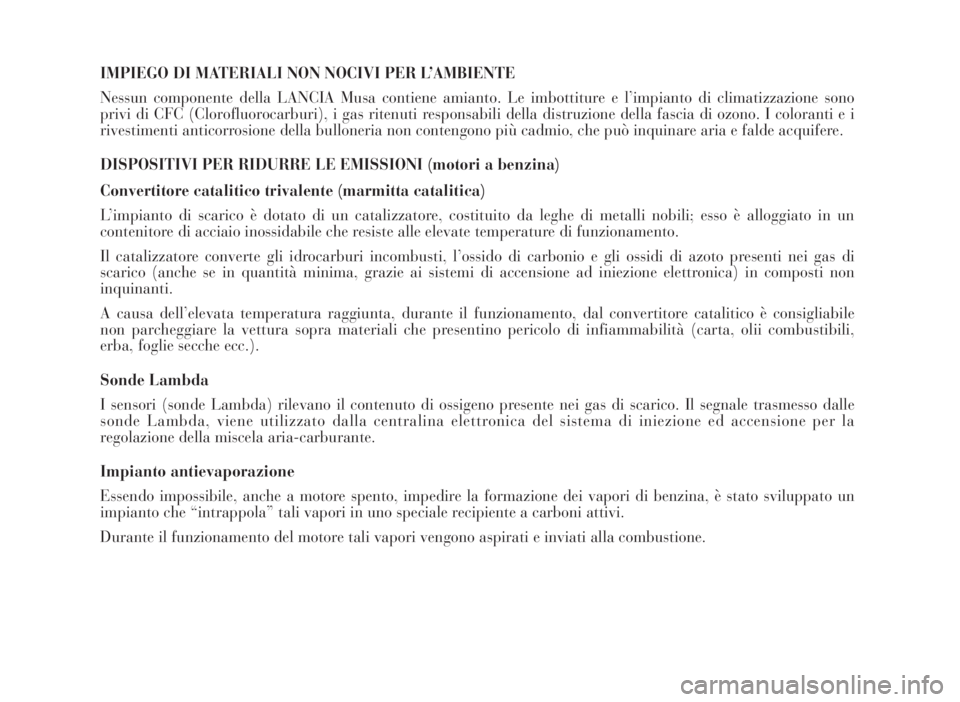

IMPIEGO DI MATERIALI NON NOCIVI PER L’AMBIENTE
Nessun componente della LANCIA Musa contiene amianto. Le imbottiture e l’impianto di climatizzazione sono
privi di CFC (Clorofluorocarburi), i gas ritenuti responsabili della distruzione della fascia di ozono. I coloranti e i
rivestimenti anticorrosione della bulloneria non contengono più cadmio, che può inquinare aria e falde acquifere.
DISPOSITIVI PER RIDURRE LE EMISSIONI (motori a benzina)
Convertitore catalitico trivalente (marmitta catalitica)
L’impianto di scarico è dotato di un catalizzatore, costituito da leghe di metalli nobili; esso è alloggiato in un
contenitore di acciaio inossidabile che resiste alle elevate temperature di funzionamento.
Il catalizzatore converte gli idrocarburi incombusti, l’ossido di carbonio e gli ossidi di azoto presenti nei gas di
scarico (anche se in quantità minima, grazie ai sistemi di accensione ad iniezione elettronica) in composti non
inquinanti.
A causa dell’elevata temperatura raggiunta, durante il funzionamento, dal convertitore catalitico è consigliabile
non parcheggiare la vettura sopra materiali che presentino pericolo di infiammabilità (carta, olii combustibili,
erba, foglie secche ecc.).
Sonde Lambda
I sensori (sonde Lambda) rilevano il contenuto di ossigeno presente nei gas di scarico. Il segnale trasmesso dalle
sonde Lambda, viene utilizzato dalla centralina elettronica del sistema di iniezione ed accensione per la
regolazione della miscela aria-carburante.
Impianto antievaporazione
Essendo impossibile, anche a motore spento, impedire la formazione dei vapori di benzina, è stato sviluppato un
impianto che “intrappola” tali vapori in uno speciale recipiente a carboni attivi.
Durante il funzionamento del motore tali vapori vengono aspirati e inviati alla combustione.
Page 5 of 346

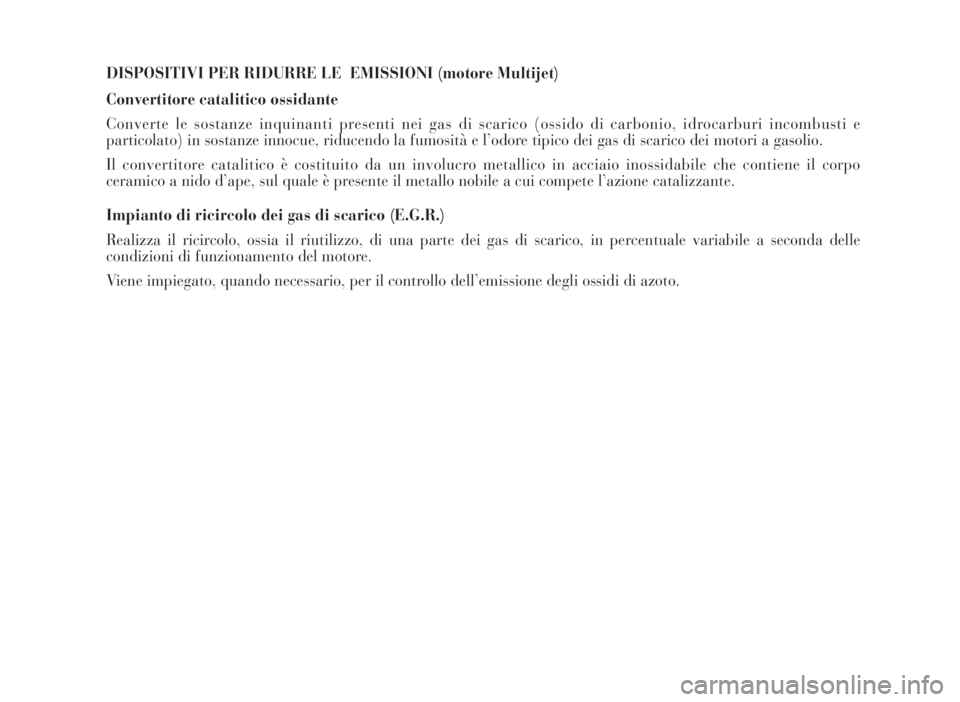

DISPOSITIVI PER RIDURRE LE EMISSIONI (motore Multijet)
Convertitore catalitico ossidante
Converte le sostanze inquinanti presenti nei gas di scarico (ossido di carbonio, idrocarburi incombusti e
particolato) in sostanze innocue, riducendo la fumosità e l’odore tipico dei gas di scarico dei motori a gasolio.
Il convertitore catalitico è costituito da un involucro metallico in acciaio inossidabile che contiene il corpo
ceramico a nido d’ape, sul quale è presente il metallo nobile a cui compete l’azione catalizzante.
Impianto di ricircolo dei gas di scarico (E.G.R.)
Realizza il ricircolo, ossia il riutilizzo, di una parte dei gas di scarico, in percentuale variabile a seconda delle
condizioni di funzionamento del motore.
Viene impiegato, quando necessario, per il controllo dell’emissione degli ossidi di azoto.
Page 6 of 346

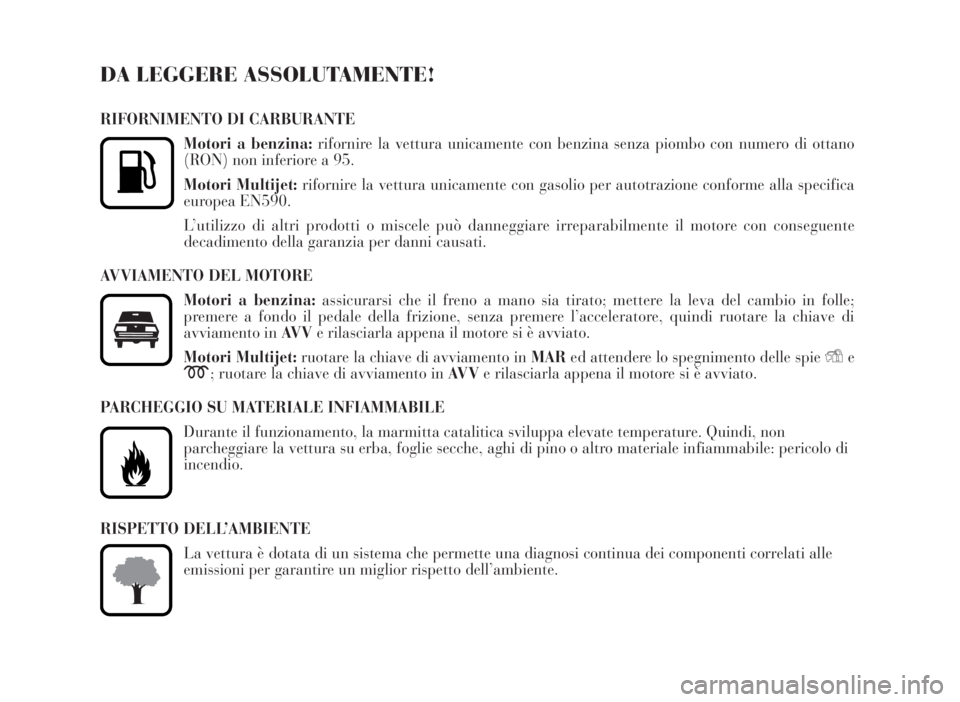

DA LEGGERE ASSOLUTAMENTE!
RIFORNIMENTO DI CARBURANTE
Motori a benzina:rifornire la vettura unicamente con benzina senza piombo con numero di ottano
(RON) non inferiore a 95.
Motori Multijet:rifornire la vettura unicamente con gasolio per autotrazione conforme alla specifica
europea EN590.
L’utilizzo di altri prodotti o miscele può danneggiare irreparabilmente il motore con conseguente
decadimento della garanzia per danni causati.
AVVIAMENTO DEL MOTORE
Motori a benzina:assicurarsi che il freno a mano sia tirato; mettere la leva del cambio in folle;
premere a fondo il pedale della frizione, senza premere l’acceleratore, quindi ruotare la chiave di
avviamento in AV Ve rilasciarla appena il motore si è avviato.
Motori Multijet:ruotare la chiave di avviamento in MARed attendere lo spegnimento delle spie Ye
m; ruotare la chiave di avviamento in AV Ve rilasciarla appena il motore si è avviato.
PARCHEGGIO SU MATERIALE INFIAMMABILE
Durante il funzionamento, la marmitta catalitica sviluppa elevate temperature. Quindi, non
parcheggiare la vettura su erba, foglie secche, aghi di pino o altro materiale infiammabile: pericolo di
incendio.
RISPETTO DELL’AMBIENTE
La vettura è dotata di un sistema che permette una diagnosi continua dei componenti correlati alle
emissioni per garantire un miglior rispetto dell’ambiente.
K
Page 7 of 346

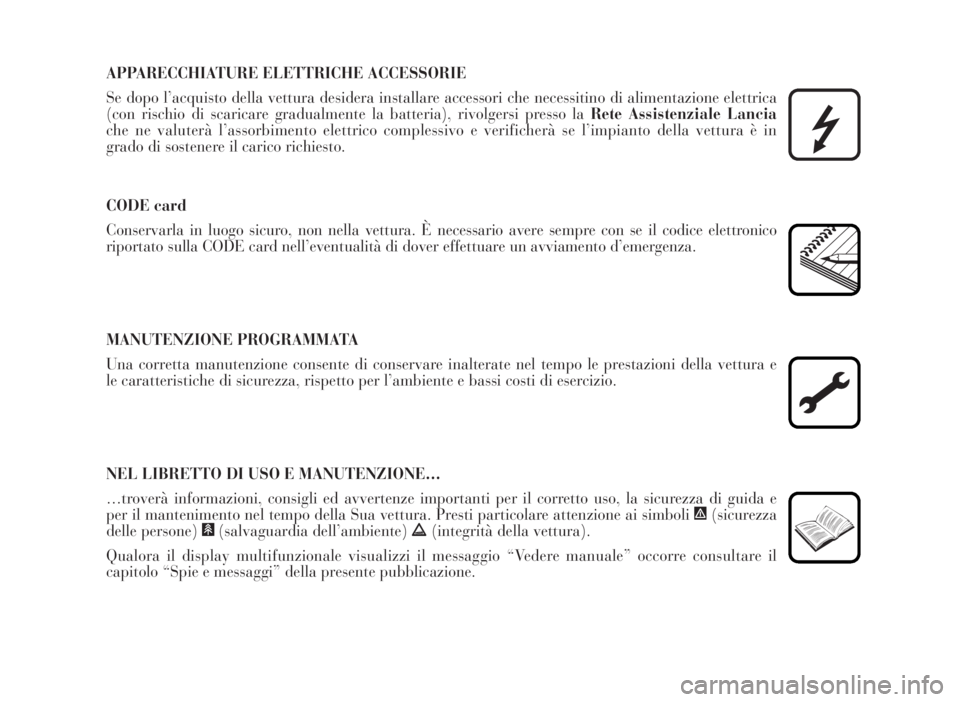

APPARECCHIATURE ELETTRICHE ACCESSORIE
Se dopo l’acquisto della vettura desidera installare accessori che necessitino di alimentazione elettrica
(con rischio di scaricare gradualmente la batteria), rivolgersi presso la Rete Assistenziale Lancia
che ne valuterà l’assorbimento elettrico complessivo e verificherà se l’impianto della vettura è in
grado di sostenere il carico richiesto.
CODE card
Conservarla in luogo sicuro, non nella vettura. È necessario avere sempre con se il codice elettronico
riportato sulla CODE card nell’eventualità di dover effettuare un avviamento d’emergenza.
MANUTENZIONE PROGRAMMATA
Una corretta manutenzione consente di conservare inalterate nel tempo le prestazioni della vettura e
le caratteristiche di sicurezza, rispetto per l’ambiente e bassi costi di esercizio.
NEL LIBRETTO DI USO E MANUTENZIONE…
…troverà informazioni, consigli ed avvertenze importanti per il corretto uso, la sicurezza di guida e
per il mantenimento nel tempo della Sua vettura. Presti particolare attenzione ai simboli "(sicurezza
delle persone) #(salvaguardia dell’ambiente) â(integrità della vettura).
Qualora il display multifunzionale visualizzi il messaggio “Vedere manuale” occorre consultare il
capitolo “Spie e messaggi” della presente pubblicazione.
Page 8 of 346
7
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDISIMBOLOGIA ........................................................ 8
IL SISTEMA LANCIA CODE ................................ 8
IL KIT CHIAVI E CHIUSURA PORTE ................. 10
DISPOSITIVO DI AVVIAMENTO ......................... 20
PLANCIA .............................................................. 23
QUADRO STRUMENTI ......................................... 26
STRUMENTI DI BORDO ...................................... 27
DISPLAY MULTIFUNZIONALE
(Su quadro modale a due righe) ............................. 29
DISPLAY MULTIFUNZIONALE
(Su quadro comfort a tre righe) ............................. 37
REGOLAZIONE DEL VOLANTE ........................ 69
REGOLAZIONE DEI SEDILI ............................... 70
APPOGGIATESTA ................................................ 77
SPECCHI RETROVISORI .................................... 79
IMPIANTO DI RISCALDAMENTO/
CLIMATIZZAZIONE ............................................ 81
CLIMATIZZATORE MANUALE ........................... 83
CLIMATIZZATORE AUTOMATICO BI-ZONA ..... 88
LUCI ESTERNE ................................................... 99
PULIZIA CRISTALLI ........................................... 104
CRUISE CONTROL ............................................. 109
PLAFONIERE ...................................................... 112
PULSANTI DI COMANDO LUCI........................... 115INTERRUTTORE INERZIALE BLOCCO
CARBURANTE ...................................................... 117
DOTAZIONI INTERNE ........................................ 118
KIT FUMATORI .................................................... 123
ALETTE PARASOLE ............................................ 123
TETTO APRIBILE ............................................... 124
ALZACRISTALLI ELETTRICI ............................. 126
ALZACRISTALLI MANUALI POSTERIORI .......... 129
BAGAGLIAIO ....................................................... 129
COFANO MOTORE .............................................. 134
BARRE LONGITUDINALI ................................... 136
FARI ..................................................................... 136
SISTEMA ABS ...................................................... 138
SISTEMA ESP ...................................................... 140
SISTEMA ASR ....................................................... 142
SISTEMA EOBD ................................................... 144
SISTEMA CONTROLLO
PRESSIONE PNEUMATICI T.P.M.S. ..................... 145
AUTORADIO ........................................................ 147
ACCESSORI ACQUISTATI DALL’UTENTE ......... 149
SERVOSTERZO ELETTRICO “DUALDRIVE” ... 150
SENSORI DI PARCHEGGIO ................................. 152
RIFORNIMENTO VETTURA ............................... 154
PROTEZIONE DELL’AMBIENTE ........................ 156
PLANCIA E COMANDI
Page 9 of 346

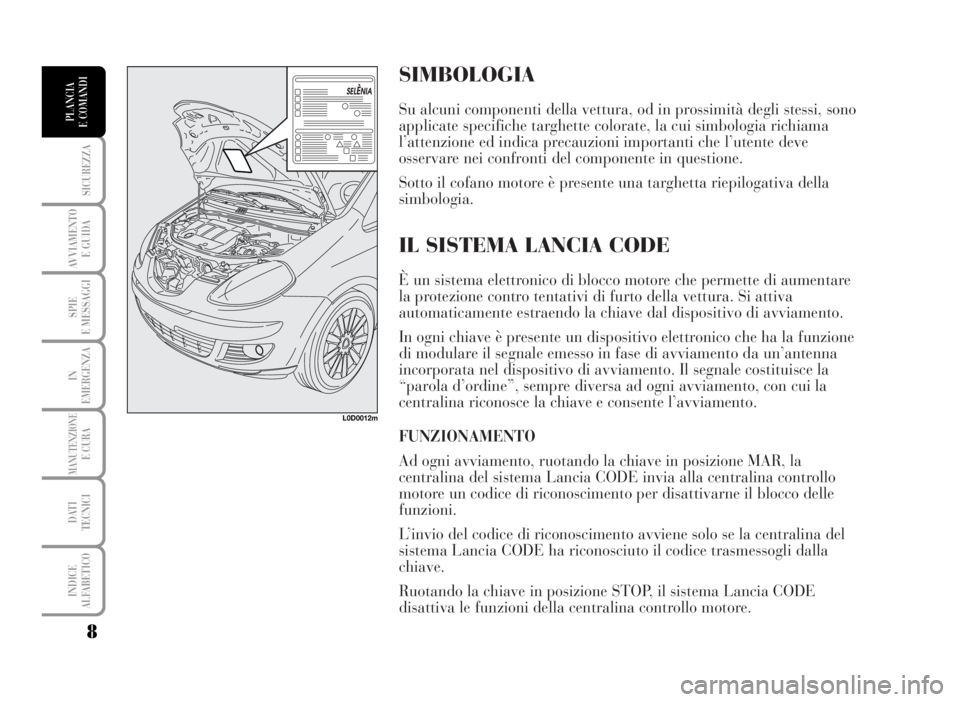

SIMBOLOGIA
Su alcuni componenti della vettura, od in prossimità degli stessi, sono
applicate specifiche targhette colorate, la cui simbologia richiama
l’attenzione ed indica precauzioni importanti che l’utente deve
osservare nei confronti del componente in questione.
Sotto il cofano motore è presente una targhetta riepilogativa della
simbologia.
IL SISTEMA LANCIA CODE
È un sistema elettronico di blocco motore che permette di aumentare
la protezione contro tentativi di furto della vettura. Si attiva
automaticamente estraendo la chiave dal dispositivo di avviamento.
In ogni chiave è presente un dispositivo elettronico che ha la funzione
di modulare il segnale emesso in fase di avviamento da un’antenna
incorporata nel dispositivo di avviamento. Il segnale costituisce la
“parola d’ordine”, sempre diversa ad ogni avviamento, con cui la
centralina riconosce la chiave e consente l’avviamento.
FUNZIONAMENTO
Ad ogni avviamento, ruotando la chiave in posizione MAR, la
centralina del sistema Lancia CODE invia alla centralina controllo
motore un codice di riconoscimento per disattivarne il blocco delle
funzioni.
L’invio del codice di riconoscimento avviene solo se la centralina del
sistema Lancia CODE ha riconosciuto il codice trasmessogli dalla
chiave.
Ruotando la chiave in posizione STOP, il sistema Lancia CODE
disattiva le funzioni della centralina controllo motore.
L0D0012m
8
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Page 10 of 346
9
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Se, durante l’avviamento, il codice non è stato
riconosciuto correttamente, sul quadro strumenti si
accende la spia
Y.
In tal caso ruotare la chiave in posizione STOP e
successivamente in MAR; se il blocco persiste
riprovare con le altre chiavi in dotazione. Se non si è
ancora riusciti ad avviare il motore, effettuare
l’avviamento di emergenza (vedere capitolo “In
emergenza”) e successivamente recarsi presso la
Rete Assistenziale Lancia.
AVVERTENZA Ogni chiave possiede un proprio
codice che deve essere memorizzato dalla centralina
del sistema. Per la memorizzazione di nuove chiavi,
fino ad un massimo di 8, rivolgersi presso la Rete
Assistenziale Lancia.Accensioni della spia
Ydurante la marcia
❒Se la spia
Ysi accende, significa che il sistema
sta effettuando un’autodiagnosi (dovuta ad
esempio ad un calo di tensione). Alla prima sosta
della vettura ruotare la chiave in posizione STOP
e successivamente in MAR: se non viene rilevata
nessuna anomalia, la spia
Ynon si accende.
❒Se la spia
Ycontinua a rimanere accesa,
ripetere la procedura precedentemente descritta
lasciando la chiave in posizione STOP per più di
30 secondi. Se l’inconveniente permane,
rivolgersi alla Rete Assistenziale Lancia.
❒Se la spia
Yrimane accesa, il codice non viene
riconosciuto. In tal caso riportare la chiave in
posizione STOP e successivamente in MAR; se il
blocco persiste riprovare con le altre chiavi in
dotazione. Se non si è ancora riusciti ad avviare
il motore, effettuare l’avviamento di emergenza
(vedere capitolo “In emergenza”) e
successivamente recarsi presso la Rete
Assistenziale Lancia.
Urti volenti potrebbero danneggiare i componenti elettronici presenti nella chiave.
