Lancia Musa 2008 Betriebsanleitung (in German)

60
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

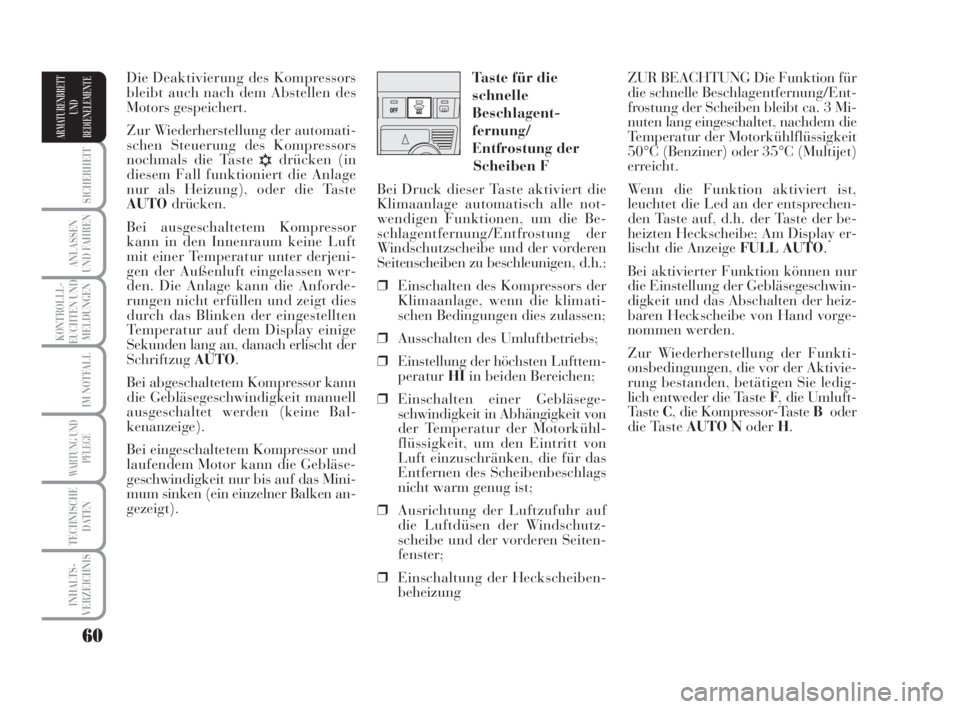

ZUR BEACHTUNG Die Funktion für
die schnelle Beschlagentfernung/Ent-
frostung der Scheiben bleibt ca. 3 Mi-
nuten lang eingeschaltet, nachdem die
Temperatur der Motorkühlflüssigkeit
50°C (Benziner) oder 35°C (Multijet)
erreicht.
Wenn die Funktion aktiviert ist,
leuchtet die Led an der entsprechen-
den Taste auf, d.h. der Taste der be-
heizten Heckscheibe; Am Display er-
lischt die Anzeige FULL AUTO.
Bei aktivierter Funktion können nur
die Einstellung der Gebläsegeschwin-
digkeit und das Abschalten der heiz-
baren Heckscheibe von Hand vorge-
nommen werden.
Zur Wiederherstellung der Funkti-
onsbedingungen, die vor der Aktivie-
rung bestanden, betätigen Sie ledig-
lich entweder die Taste F, die Umluft-
Taste C, die Kompressor-Taste Boder
die Taste AUTO NoderH. Taste für die
schnelle
Beschlagent-
fernung/
Entfrostung der
Scheiben F
Bei Druck dieser Taste aktiviert die
Klimaanlage automatisch alle not-
wendigen Funktionen, um die Be-
schlagentfernung/Entfrostung der
Windschutzscheibe und der vorderen
Seitenscheiben zu beschleunigen, d.h.:
❒Einschalten des Kompressors der
Klimaanlage, wenn die klimati-
schen Bedingungen dies zulassen;
❒Ausschalten des Umluftbetriebs;
❒Einstellung der höchsten Lufttem-
peraturHIin beiden Bereichen;
❒Einschalten einer Gebläsege-
schwindigkeit in Abhängigkeit von
der Temperatur der Motorkühl-
flüssigkeit, um den Eintritt von
Luft einzuschränken, die für das
Entfernen des Scheibenbeschlags
nicht warm genug ist;
❒Ausrichtung der Luftzufuhr auf
die Luftdüsen der Windschutz-
scheibe und der vorderen Seiten-
fenster;
❒Einschaltung der Heckscheiben-
beheizungDie Deaktivierung des Kompressors
bleibt auch nach dem Abstellen des
Motors gespeichert.
Zur Wiederherstellung der automati-
schen Steuerung des Kompressors
nochmals die Taste
√drücken (in
diesem Fall funktioniert die Anlage
nur als Heizung), oder die Taste
AUTOdrücken.
Bei ausgeschaltetem Kompressor
kann in den Innenraum keine Luft
mit einer Temperatur unter derjeni-
gen der Außenluft eingelassen wer-
den. Die Anlage kann die Anforde-
rungen nicht erfüllen und zeigt dies
durch das Blinken der eingestellten
Temperatur auf dem Display einige
Sekunden lang an, danach erlischt der
SchriftzugAUTO.
Bei abgeschaltetem Kompressor kann
die Gebläsegeschwindigkeit manuell
ausgeschaltet werden (keine Bal-
kenanzeige).
Bei eingeschaltetem Kompressor und
laufendem Motor kann die Gebläse-
geschwindigkeit nur bis auf das Mini-
mum sinken (ein einzelner Balken an-
gezeigt).
038-094 MUSA 3ed TED 12-11-2007 11:42 Pagina 60

61
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

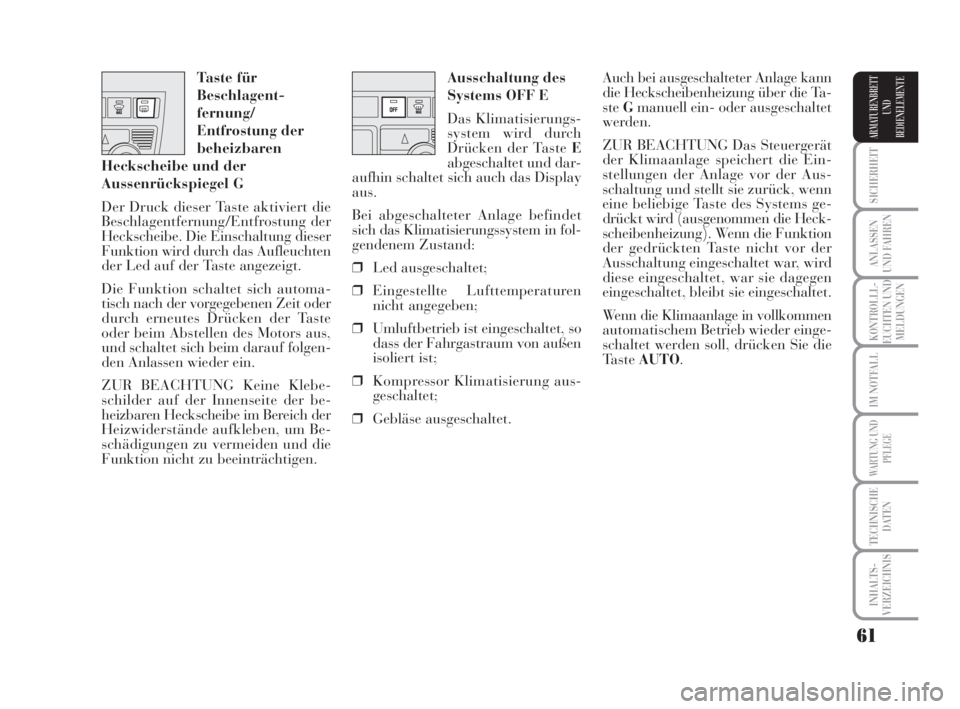

Ausschaltung des
Systems OFF E
Das Klimatisierungs-
system wird durch
Drücken der Taste E
abgeschaltet und dar-
aufhin schaltet sich auch das Display
aus.
Bei abgeschalteter Anlage befindet
sich das Klimatisierungssystem in fol-
gendenem Zustand:
❒Led ausgeschaltet;
❒Eingestellte Lufttemperaturen
nicht angegeben;
❒Umluftbetrieb ist eingeschaltet, so
dass der Fahrgastraum von außen
isoliert ist;
❒Kompressor Klimatisierung aus-
geschaltet;
❒Gebläse ausgeschaltet.Auch bei ausgeschalteter Anlage kann
die Heckscheibenheizung über die Ta-
steGmanuell ein- oder ausgeschaltet
werden.
ZUR BEACHTUNG Das Steuergerät
der Klimaanlage speichert die Ein-
stellungen der Anlage vor der Aus-
schaltung und stellt sie zurück, wenn
eine beliebige Taste des Systems ge-
drückt wird (ausgenommen die Heck-
scheibenheizung). Wenn die Funktion
der gedrückten Taste nicht vor der
Ausschaltung eingeschaltet war, wird
diese eingeschaltet, war sie dagegen
eingeschaltet, bleibt sie eingeschaltet.
Wenn die Klimaanlage in vollkommen
automatischem Betrieb wieder einge-
schaltet werden soll, drücken Sie die
Taste AUTO. Taste für
Beschlagent-
fernung/
Entfrostung der
beheizbaren
Heckscheibe und der
Aussenrückspiegel G
Der Druck dieser Taste aktiviert die
Beschlagentfernung/Entfrostung der
Heckscheibe. Die Einschaltung dieser
Funktion wird durch das Aufleuchten
der Led auf der Taste angezeigt.
Die Funktion schaltet sich automa-
tisch nach der vorgegebenen Zeit oder
durch erneutes Drücken der Taste
oder beim Abstellen des Motors aus,
und schaltet sich beim darauf folgen-
den Anlassen wieder ein.
ZUR BEACHTUNG Keine Klebe-
schilder auf der Innenseite der be-
heizbaren Heckscheibe im Bereich der
Heizwiderstände aufkleben, um Be-
schädigungen zu vermeiden und die
Funktion nicht zu beeinträchtigen.
038-094 MUSA 3ed TED 12-11-2007 11:42 Pagina 61

62
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
PARKLICHT Abb. 67
Drehen Sie bei in der Position STOP
befindlichem oder abgezogenen den-
Ring in die Position
6. Die Kontroll-
leuchte
3leuchtet auf der Instru-
mententafel, alle Standlichter und die
Kennzeichenleuchte schalten sich ein.
Wenn man den Hebel nach oben
aschiebt, schalten sich nur die Stand-
lichter auf der rechten Seit ein; Wenn
man ihn nach unten
bschiebt, schal-
ten sich nur die Standlichter auf der
rechten Seite ein. In beiden Fällen
leuchtet die Kontrollleuchte
3auf
dem Instrumentenfeld nicht auf. LICHTHUPE
Den Hebel gegen das Lenkrad ziehen
(nicht einrastende Position), unab-
hängig von der Position des Rings.
Auf dem Instrumentenfeld schaltet
sich die Kontrollleuchte
1ein.
Abb. 63L0D0066m
Abb. 66L0D0069m
Abb. 65L0D0068m
Abb. 64L0D0067m

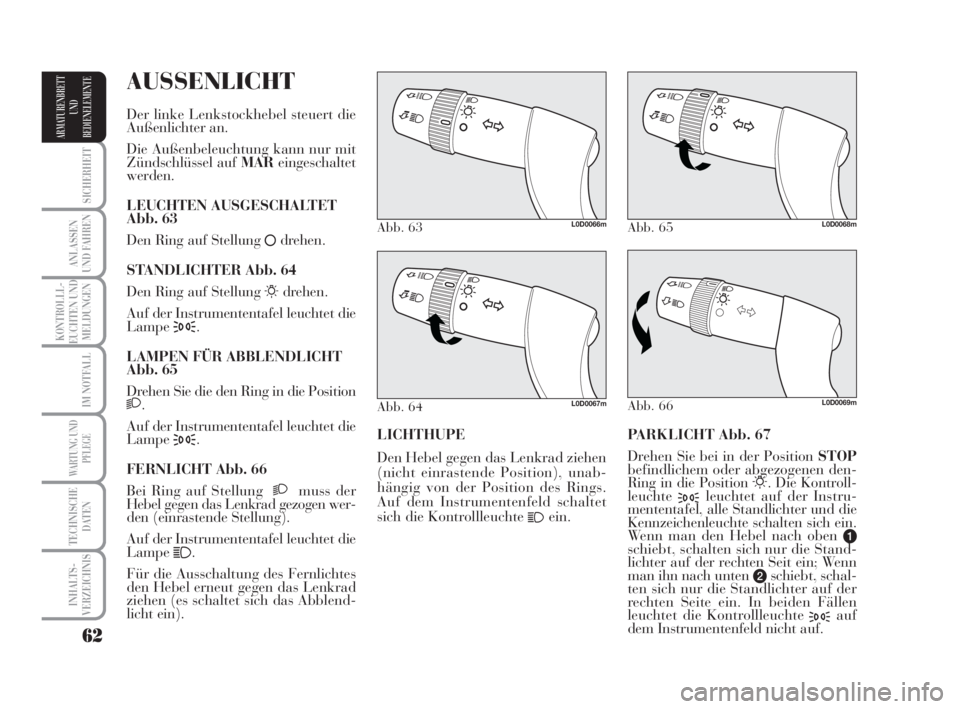

AUSSENLICHT
Der linke Lenkstockhebel steuert die
Außenlichter an.
Die Außenbeleuchtung kann nur mit
Zündschlüssel auf MAReingeschaltet
werden.
LEUCHTEN AUSGESCHALTET
Abb. 63
Den Ring auf Stellung
ådrehen.
STANDLICHTER Abb. 64
Den Ring auf Stellung
6drehen.
Auf der Instrumententafel leuchtet die
Lampe
3.
LAMPEN FÜR ABBLENDLICHT
Abb. 65
Drehen Sie die den Ring in die Position
2.
Auf der Instrumententafel leuchtet die
Lampe
3.
FERNLICHT Abb. 66
Bei Ring auf Stellung
2muss der
Hebel gegen das Lenkrad gezogen wer-
den (einrastende Stellung).
Auf der Instrumententafel leuchtet die
Lampe
1.
Für die Ausschaltung des Fernlichtes
den Hebel erneut gegen das Lenkrad
ziehen (es schaltet sich das Abblend-
licht ein).
038-094 MUSA 3ed TED 12-11-2007 11:42 Pagina 62

63
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

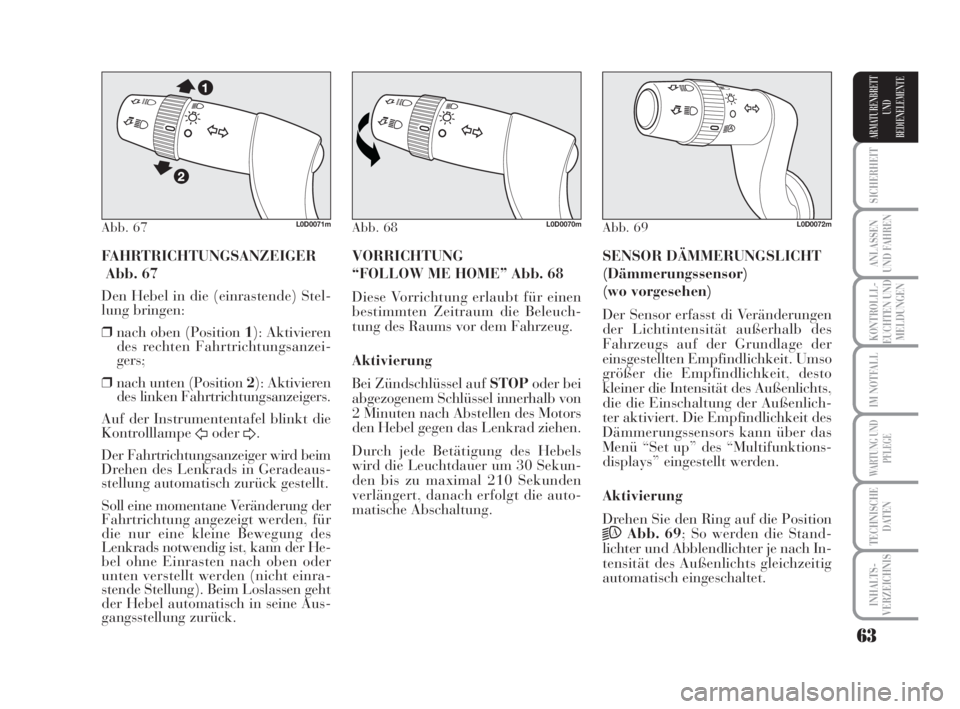

FAHRTRICHTUNGSANZEIGER
Abb. 67
Den Hebel in die (einrastende) Stel-
lung bringen:
❒nach oben (Position 1): Aktivieren
des rechten Fahrtrichtungsanzei-
gers;
❒nach unten (Position 2): Aktivieren
des linken Fahrtrichtungsanzeigers.
Auf der Instrumententafel blinkt die
Kontrolllampe
FoderD.
Der Fahrtrichtungsanzeiger wird beim
Drehen des Lenkrads in Geradeaus-
stellung automatisch zurück gestellt.
Soll eine momentane Veränderung der
Fahrtrichtung angezeigt werden, für
die nur eine kleine Bewegung des
Lenkrads notwendig ist, kann der He-
bel ohne Einrasten nach oben oder
unten verstellt werden (nicht einra-
stende Stellung). Beim Loslassen geht
der Hebel automatisch in seine Aus-
gangsstellung zurück.SENSOR DÄMMERUNGSLICHT
(Dämmerungssensor)
(wo vorgesehen)
Der Sensor erfasst di Veränderungen
der Lichtintensität außerhalb des
Fahrzeugs auf der Grundlage der
einsgestellten Empfindlichkeit. Umso
größer die Empfindlichkeit, desto
kleiner die Intensität des Außenlichts,
die die Einschaltung der Außenlich-
ter aktiviert. Die Empfindlichkeit des
Dämmerungssensors kann über das
Menü “Set up” des “Multifunktions-
displays” eingestellt werden.
Aktivierung
Drehen Sie den Ring auf die Position
2AAbb. 69; So werden die Stand-
lichter und Abblendlichter je nach In-
tensität des Außenlichts gleichzeitig
automatisch eingeschaltet. VORRICHTUNG
“FOLLOW ME HOME” Abb. 68
Diese Vorrichtung erlaubt für einen
bestimmten Zeitraum die Beleuch-
tung des Raums vor dem Fahrzeug.
Aktivierung
Bei Zündschlüssel auf STOPoder bei
abgezogenem Schlüssel innerhalb von
2 Minuten nach Abstellen des Motors
den Hebel gegen das Lenkrad ziehen.
Durch jede Betätigung des Hebels
wird die Leuchtdauer um 30 Sekun-
den bis zu maximal 210 Sekunden
verlängert, danach erfolgt die auto-
matische Abschaltung.
Abb. 67L0D0071mAbb. 68L0D0070mAbb. 69L0D0072m
038-094 MUSA 3ed TED 12-11-2007 11:42 Pagina 63

64
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

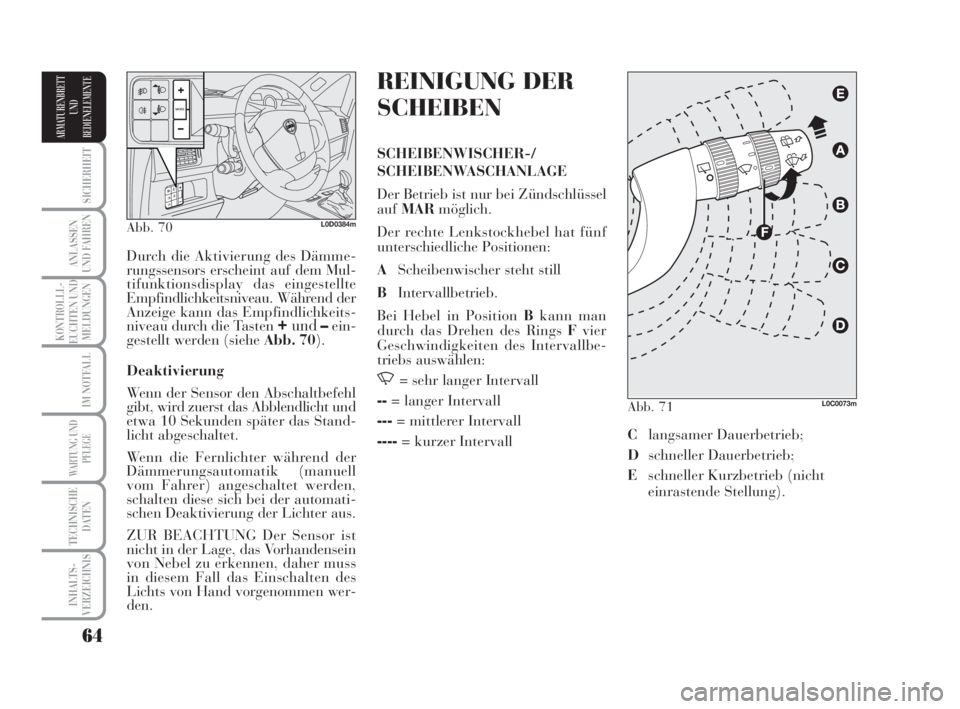

REINIGUNG DER
SCHEIBEN
SCHEIBENWISCHER-/
SCHEIBENWASCHANLAGE
Der Betrieb ist nur bei Zündschlüssel
aufMARmöglich.
Der rechte Lenkstockhebel hat fünf
unterschiedliche Positionen:
AScheibenwischer steht still
BIntervallbetrieb.
Bei Hebel in Position Bkann man
durch das Drehen des Rings Fvier
Geschwindigkeiten des Intervallbe-
triebs auswählen:
,= sehr langer Intervall
--= langer Intervall
---= mittlerer Intervall
----= kurzer Intervall Durch die Aktivierung des Dämme-
rungssensors erscheint auf dem Mul-
tifunktionsdisplay das eingestellte
Empfindlichkeitsniveau. Während der
Anzeige kann das Empfindlichkeits-
niveau durch die Tasten
+und–ein-
gestellt werden (siehe Abb. 70).
Deaktivierung
Wenn der Sensor den Abschaltbefehl
gibt, wird zuerst das Abblendlicht und
etwa 10 Sekunden später das Stand-
licht abgeschaltet.
Wenn die Fernlichter während der
Dämmerungsautomatik (manuell
vom Fahrer) angeschaltet werden,
schalten diese sich bei der automati-
schen Deaktivierung der Lichter aus.
ZUR BEACHTUNG Der Sensor ist
nicht in der Lage, das Vorhandensein
von Nebel zu erkennen, daher muss
in diesem Fall das Einschalten des
Lichts von Hand vorgenommen wer-
den.
Abb. 70L0D0384m
Abb. 71L0C0073m
Clangsamer Dauerbetrieb;
Dschneller Dauerbetrieb;
Eschneller Kurzbetrieb (nicht
einrastende Stellung).
038-094 MUSA 3ed TED 12-11-2007 11:42 Pagina 64

65
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

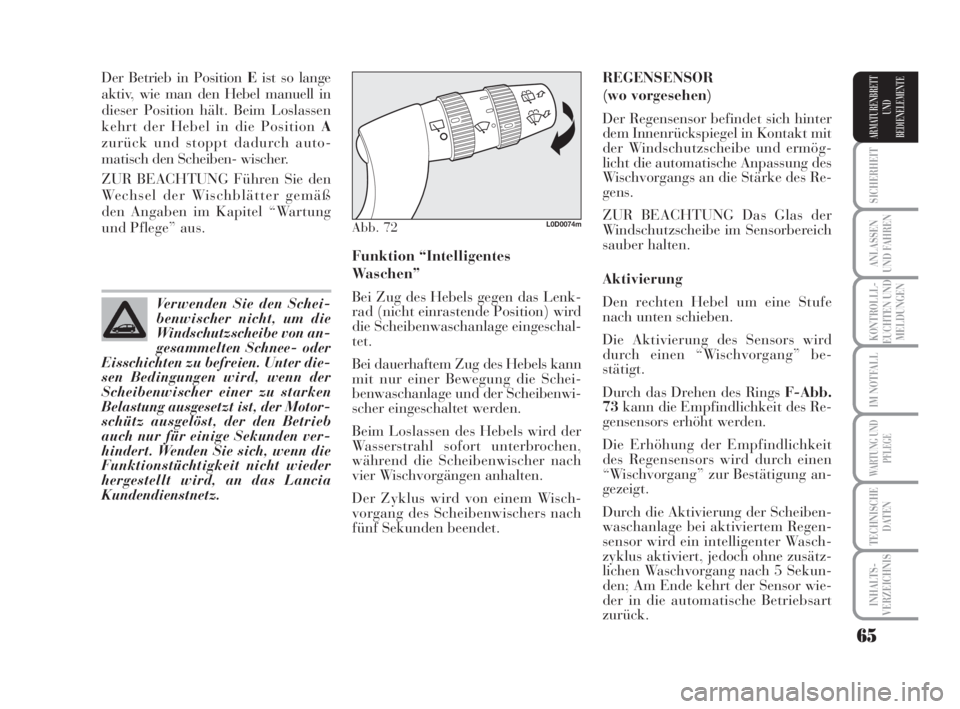

Der Betrieb in Position Eist so lange
aktiv, wie man den Hebel manuell in
dieser Position hält. Beim Loslassen
kehrt der Hebel in die Position A
zurück und stoppt dadurch auto-
matisch den Scheiben- wischer.
ZUR BEACHTUNG Führen Sie den
Wechsel der Wischblätter gemäß
den Angaben im Kapitel “Wartung
und Pflege” aus.REGENSENSOR
(wo vorgesehen)
Der Regensensor befindet sich hinter
dem Innenrückspiegel in Kontakt mit
der Windschutzscheibe und ermög-
licht die automatische Anpassung des
Wischvorgangs an die Stärke des Re-
gens.
ZUR BEACHTUNG Das Glas der
Windschutzscheibe im Sensorbereich
sauber halten.
Aktivierung
Den rechten Hebel um eine Stufe
nach unten schieben.
Die Aktivierung des Sensors wird
durch einen “Wischvorgang” be-
stätigt.
Durch das Drehen des Rings F-Abb.
73kann die Empfindlichkeit des Re-
gensensors erhöht werden.
Die Erhöhung der Empfindlichkeit
des Regensensors wird durch einen
“Wischvorgang” zur Bestätigung an-
gezeigt.
Durch die Aktivierung der Scheiben-
waschanlage bei aktiviertem Regen-
sensor wird ein intelligenter Wasch-
zyklus aktiviert, jedoch ohne zusätz-
lichen Waschvorgang nach 5 Sekun-
den; Am Ende kehrt der Sensor wie-
der in die automatische Betriebsart
zurück. Funktion “Intelligentes
Waschen”
Bei Zug des Hebels gegen das Lenk-
rad (nicht einrastende Position) wird
die Scheibenwaschanlage eingeschal-
tet.
Bei dauerhaftem Zug des Hebels kann
mit nur einer Bewegung die Schei-
benwaschanlage und der Scheibenwi-
scher eingeschaltet werden.
Beim Loslassen des Hebels wird der
Wasserstrahl sofort unterbrochen,
während die Scheibenwischer nach
vier Wischvorgängen anhalten.
Der Zyklus wird von einem Wisch-
vorgang des Scheibenwischers nach
fünf Sekunden beendet. Verwenden Sie den Schei-
benwischer nicht, um die
Windschutzscheibe von an-
gesammelten Schnee- oder
Eisschichten zu befreien. Unter die-
sen Bedingungen wird, wenn der
Scheibenwischer einer zu starken
Belastung ausgesetzt ist, der Motor-
schütz ausgelöst, der den Betrieb
auch nur für einige Sekunden ver-
hindert. Wenden Sie sich, wenn die
Funktionstüchtigkeit nicht wieder
hergestellt wird, an das Lancia
Kundendienstnetz.
Abb. 72L0D0074m
038-094 MUSA 3ed TED 12-11-2007 11:42 Pagina 65

66
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
❒gleichmäßige Betriebsart (mit hal-
ber Frequenz des Scheibenwi-
schers), wenn der Scheibenwischer
eingeschaltet ist.
Bei funktionierendem Scheibenwi-
scher und eingelegtem Rückwärts-
gang schaltet sich in diesem Fall auch
der Heckscheibenwischer im Dauer-
betrieb ein.
Drückt man den Hebel länger als eine
halbe Sekunde gegen das Armaturen-
brett (nicht einrastende Stellung) wird
die Spritzwasserdüse der Heckschei-
benwaschanlage aktiviert.
Drückt man den Hebel länger als eine
halbe Sekunde, wird auch der Heck-
scheibenwischer aktiviert.
Bei Loslassen des Hebels schaltet sich
das intelligente Waschen ein, wie für
den Scheibenwischer. Die Aktivierung des Sensors wird
durch einen “Wischvorgang” be-
stätigt.
Der Regensensor ist in der Lage, fol-
gende Situationen zu erkennen und
sich automatisch entsprechend anzu-
passen:
❒Anwesenheit von Fremdkörpern
auf der kontrollierten Fläche (Ab-
lagerung von Salzen, Schmutz
usw.);
❒Unterschied zwischen Tag und
Nacht.

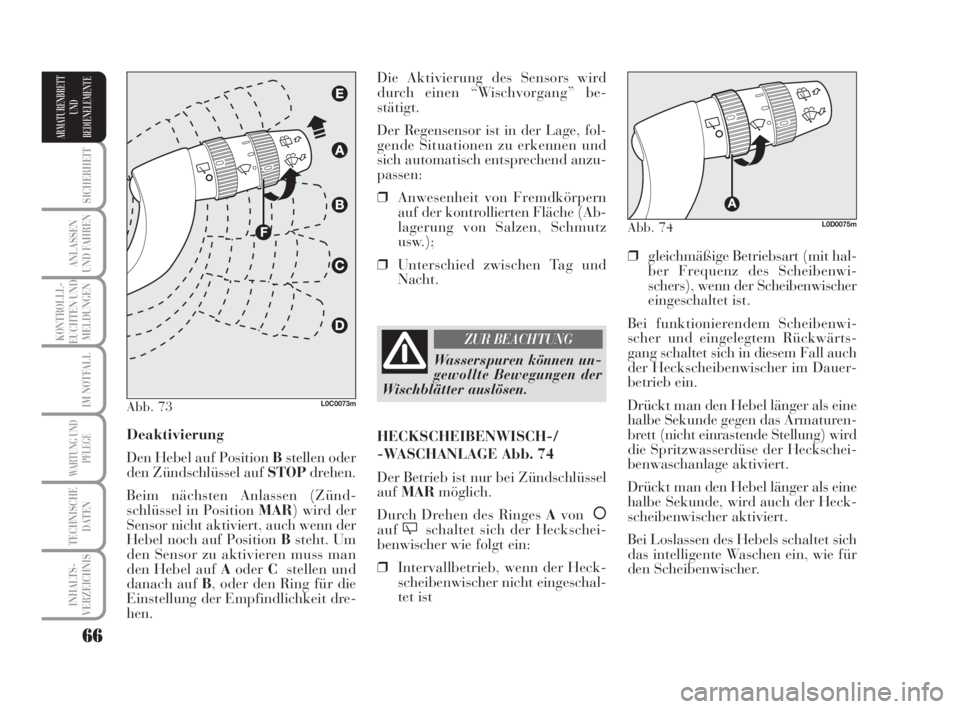

Deaktivierung
Den Hebel auf Position Bstellen oder
den Zündschlüssel auf STOPdrehen.
Beim nächsten Anlassen (Zünd-
schlüssel in Position MAR) wird der
Sensor nicht aktiviert, auch wenn der
Hebel noch auf Position Bsteht. Um
den Sensor zu aktivieren muss man
den Hebel auf AoderCstellen und
danach auf B, oder den Ring für die
Einstellung der Empfindlichkeit dre-
hen.
Abb. 73L0C0073m
Wasserspuren können un-
gewollte Bewegungen der
Wischblätter auslösen.
ZUR BEACHTUNG
HECKSCHEIBENWISCH-/
-WASCHANLAGE Abb. 74
Der Betrieb ist nur bei Zündschlüssel
aufMARmöglich.
Durch Drehen des Ringes Avon
åauf'schaltet sich der Heckschei-
benwischer wie folgt ein:
❒Intervallbetrieb, wenn der Heck-
scheibenwischer nicht eingeschal-
tet ist
Abb. 74L0D0075m
038-094 MUSA 3ed TED 12-11-2007 11:42 Pagina 66

67
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

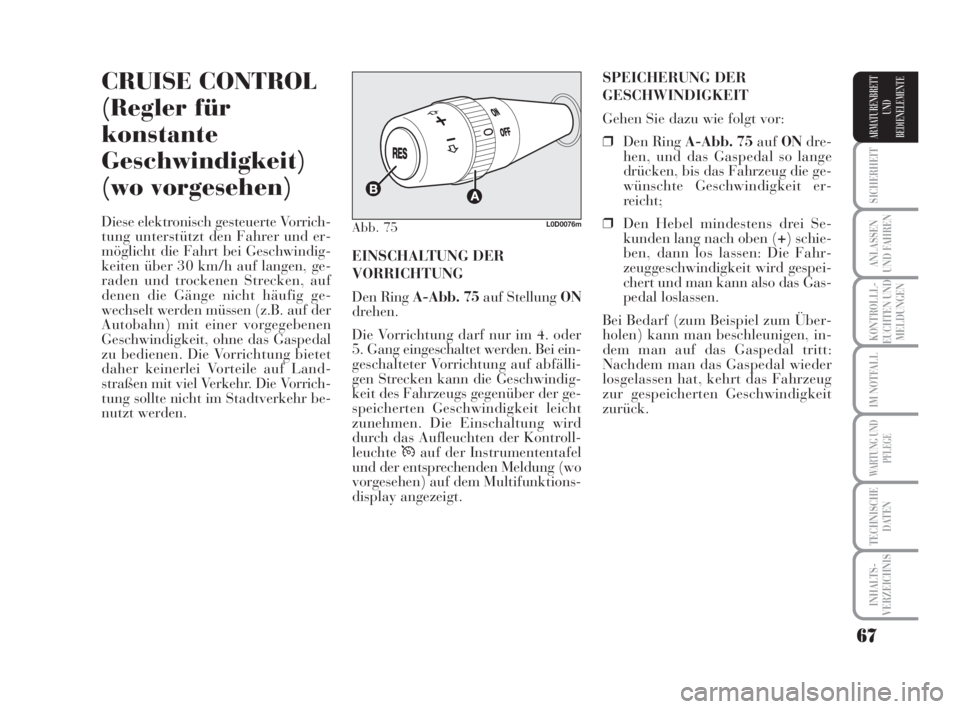

CRUISE CONTROL
(Regler für
konstante
Geschwindigkeit)
(wo vorgesehen)
Diese elektronisch gesteuerte Vorrich-
tung unterstützt den Fahrer und er-
möglicht die Fahrt bei Geschwindig-
keiten über 30 km/h auf langen, ge-
raden und trockenen Strecken, auf
denen die Gänge nicht häufig ge-
wechselt werden müssen (z.B. auf der
Autobahn) mit einer vorgegebenen
Geschwindigkeit, ohne das Gaspedal
zu bedienen. Die Vorrichtung bietet
daher keinerlei Vorteile auf Land-
straßen mit viel Verkehr. Die Vorrich-
tung sollte nicht im Stadtverkehr be-
nutzt werden.SPEICHERUNG DER
GESCHWINDIGKEIT
Gehen Sie dazu wie folgt vor:
❒Den Ring A-Abb. 75aufONdre-
hen, und das Gaspedal so lange
drücken, bis das Fahrzeug die ge-
wünschte Geschwindigkeit er-
reicht;
❒Den Hebel mindestens drei Se-
kunden lang nach oben (+) schie-
ben, dann los lassen: Die Fahr-
zeuggeschwindigkeit wird gespei-
chert und man kann also das Gas-
pedal loslassen.
Bei Bedarf (zum Beispiel zum Über-
holen) kann man beschleunigen, in-
dem man auf das Gaspedal tritt:
Nachdem man das Gaspedal wieder
losgelassen hat, kehrt das Fahrzeug
zur gespeicherten Geschwindigkeit
zurück. EINSCHALTUNG DER
VORRICHTUNG
Den Ring A-Abb. 75auf Stellung ON
drehen.
Die Vorrichtung darf nur im 4. oder
5. Gang eingeschaltet werden. Bei ein-
geschalteter Vorrichtung auf abfälli-
gen Strecken kann die Geschwindig-
keit des Fahrzeugs gegenüber der ge-
speicherten Geschwindigkeit leicht
zunehmen. Die Einschaltung wird
durch das Aufleuchten der Kontroll-
leuchteÜauf der Instrumententafel
und der entsprechenden Meldung (wo
vorgesehen) auf dem Multifunktions-
display angezeigt.Abb. 75L0D0076m
038-094 MUSA 3ed TED 12-11-2007 11:42 Pagina 67

68
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

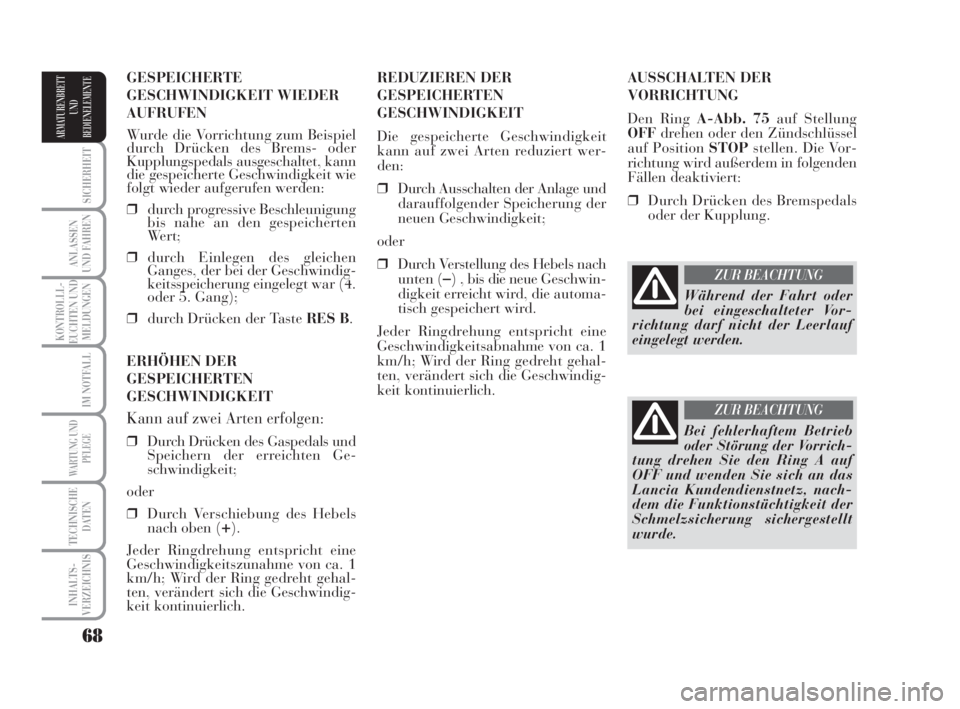

AUSSCHALTEN DER
VORRICHTUNG
Den Ring A-Abb. 75auf Stellung
OFFdrehen oder den Zündschlüssel
auf Position STOPstellen. Die Vor-
richtung wird außerdem in folgenden
Fällen deaktiviert:
❒Durch Drücken des Bremspedals
oder der Kupplung. REDUZIEREN DER
GESPEICHERTEN
GESCHWINDIGKEIT
Die gespeicherte Geschwindigkeit
kann auf zwei Arten reduziert wer-
den:
❒Durch Ausschalten der Anlage und
darauffolgender Speicherung der
neuen Geschwindigkeit;
oder
❒Durch Verstellung des Hebels nach
unten (
–) , bis die neueGeschwin-
digkeit erreicht wird, die automa-
tisch gespeichert wird.
Jeder Ringdrehung entspricht eine
Geschwindigkeitsabnahme von ca. 1
km/h; Wird der Ring gedreht gehal-
ten, verändert sich die Geschwindig-
keit kontinuierlich. GESPEICHERTE
GESCHWINDIGKEIT WIEDER
AUFRUFEN
Wurde die Vorrichtung zum Beispiel
durch Drücken des Brems- oder
Kupplungspedals ausgeschaltet, kann
die gespeicherte Geschwindigkeit wie
folgt wieder aufgerufen werden:
❒durch progressive Beschleunigung
bis nahe an den gespeicherten
We r t ;
❒durch Einlegen des gleichen
Ganges, der bei der Geschwindig-
keitsspeicherung eingelegt war (4.
oder 5. Gang);
❒durch Drücken der Taste RES B.
ERHÖHEN DER
GESPEICHERTEN
GESCHWINDIGKEIT
Kann auf zwei Arten erfolgen:
❒Durch Drücken des Gaspedals und
Speichern der erreichten Ge-
schwindigkeit;
oder
❒Durch Verschiebung des Hebels
nach oben (
+).
Jeder Ringdrehung entspricht eine
Geschwindigkeitszunahme von ca. 1
km/h; Wird der Ring gedreht gehal-
ten, verändert sich die Geschwindig-
keit kontinuierlich.
Während der Fahrt oder
bei eingeschalteter Vor-
richtung darf nicht der Leerlauf
eingelegt werden.
ZUR BEACHTUNG
Bei fehlerhaftem Betrieb
oder Störung der Vorrich-
tung drehen Sie den Ring A auf
OFF und wenden Sie sich an das
Lancia Kundendienstnetz, nach-
dem die Funktionstüchtigkeit der
Schmelzsicherung sichergestellt
wurde.
ZUR BEACHTUNG
038-094 MUSA 3ed TED 12-11-2007 11:42 Pagina 68

69
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

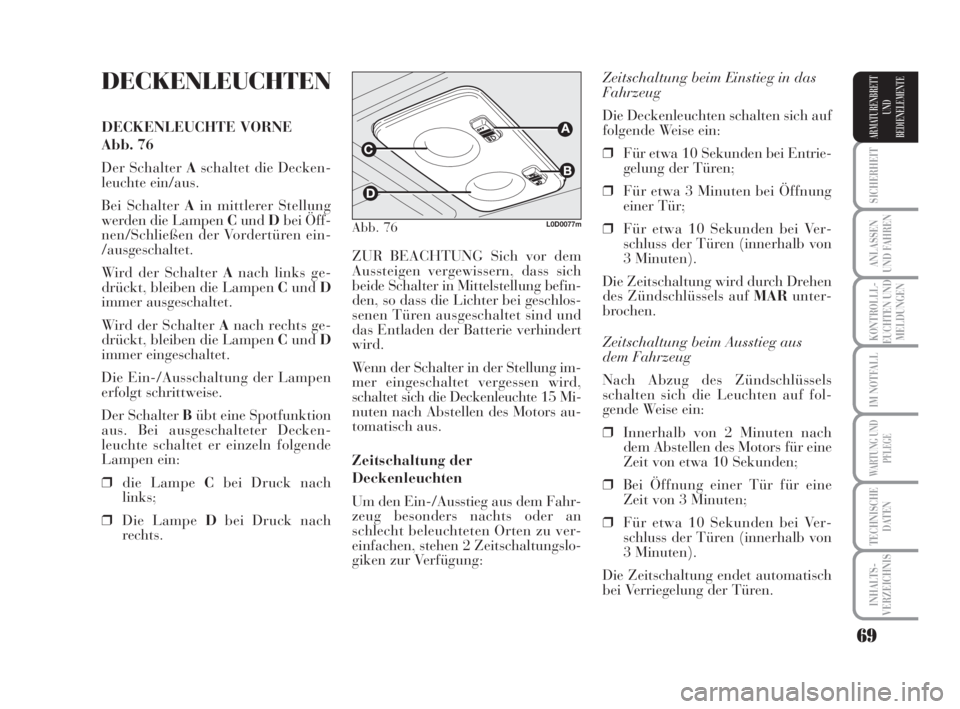

DECKENLEUCHTEN
DECKENLEUCHTE VORNE
Abb. 76
Der Schalter Aschaltet die Decken-
leuchte ein/aus.
Bei Schalter Ain mittlerer Stellung
werden die Lampen CundDbei Öff-
nen/Schließen der Vordertüren ein-
/ausgeschaltet.
Wird der Schalter Anach links ge-
drückt, bleiben die Lampen CundD
immer ausgeschaltet.
Wird der Schalter Anach rechts ge-
drückt, bleiben die Lampen CundD
immer eingeschaltet.
Die Ein-/Ausschaltung der Lampen
erfolgt schrittweise.
Der Schalter Bübt eine Spotfunktion
aus. Bei ausgeschalteter Decken-
leuchte schaltet er einzeln folgende
Lampen ein:
❒die Lampe Cbei Druck nach
links;
❒Die Lampe Dbei Druck nach
rechts.Zeitschaltung beim Einstieg in das
Fahrzeug
Die Deckenleuchten schalten sich auf
folgende Weise ein:
❒Für etwa 10 Sekunden bei Entrie-
gelung der Türen;
❒Für etwa 3 Minuten bei Öffnung
einer Tür;
❒Für etwa 10 Sekunden bei Ver-
schluss der Türen (innerhalb von
3 Minuten).
Die Zeitschaltung wird durch Drehen
des Zündschlüssels auf MARunter-
brochen.
Zeitschaltung beim Ausstieg aus
dem Fahrzeug
Nach Abzug des Zündschlüssels
schalten sich die Leuchten auf fol-
gende Weise ein:
❒Innerhalb von 2 Minuten nach
dem Abstellen des Motors für eine
Zeit von etwa 10 Sekunden;
❒Bei Öffnung einer Tür für eine
Zeit von 3 Minuten;
❒Für etwa 10 Sekunden bei Ver-
schluss der Türen (innerhalb von
3 Minuten).
Die Zeitschaltung endet automatisch
bei Verriegelung der Türen. ZUR BEACHTUNG Sich vor dem
Aussteigen vergewissern, dass sich
beide Schalter in Mittelstellung befin-
den, so dass die Lichter bei geschlos-
senen Türen ausgeschaltet sind und
das Entladen der Batterie verhindert
wird.
Wenn der Schalter in der Stellung im-
mer eingeschaltet vergessen wird,
schaltet sich die Deckenleuchte 15 Mi-
nuten nach Abstellen des Motors au-
tomatisch aus.
Zeitschaltung der
Deckenleuchten
Um den Ein-/Ausstieg aus dem Fahr-
zeug besonders nachts oder an
schlecht beleuchteten Orten zu ver-
einfachen, stehen 2 Zeitschaltungslo-
giken zur Verfügung:
Abb. 76L0D0077m
038-094 MUSA 3ed TED 12-11-2007 11:42 Pagina 69
