Lancia Musa 2010 Návod k použití a údržbě (in Czech)

40
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE

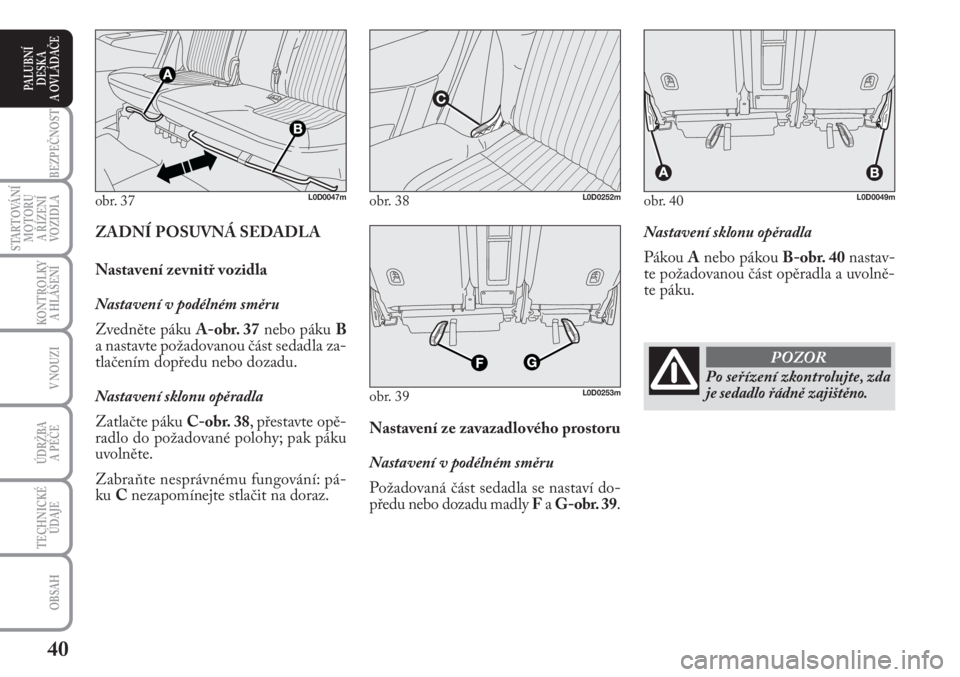

Nastavení sklonu opěradla
Pákou Anebo pákou B-obr. 40nastav-
te požadovanou část opěradla a uvolně-
te páku.
Nastavení ze zavazadlového prostoru
Nastavení v podélném směru
Požadovaná část sedadla se nastaví do-
předu nebo dozadu madly Fa G-obr. 39. ZADNÍ POSUVNÁ SEDADLA
Nastavení zevnitř vozidla
Nastavení v podélném směru
Zvedněte páku A-obr. 37nebo páku B
a nastavte požadovanou část sedadla za-
tlačením dopředu nebo dozadu.
Nastavení sklonu opěradla
Zatlačte páku C-obr. 38, přestavte opě-
radlo do požadované polohy; pak páku
uvolněte.
Zabraňte nesprávnému fungování: pá-
ku Cnezapomínejte stlačit na doraz.
obr. 37L0D0047mobr. 38L0D0252m
obr. 39L0D0253m
obr. 40L0D0049m
Po seřízení zkontrolujte, zda
je sedadlo řádně zajištěno.
POZOR

41
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE

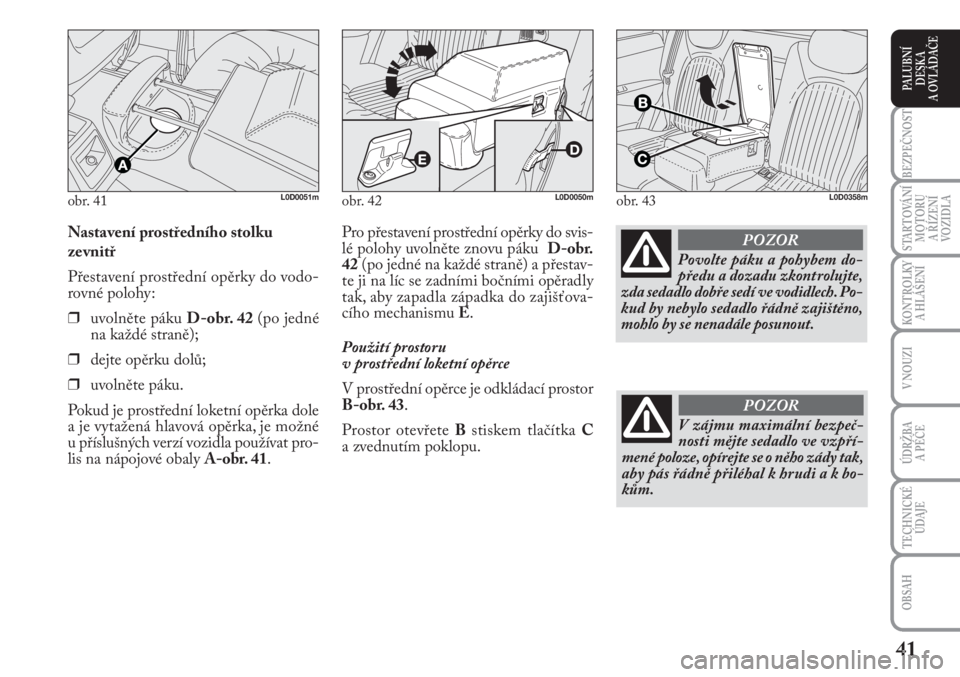

Pro přestavení prostřední opěrky do svis-
lé polohy uvolněte znovu páku D-obr.
42(po jedné na každé straně) a přestav-
te ji na líc se zadními bočními opěradly
tak, aby zapadla západka do zajišťova-
cího mechanismu E.
Použití prostoru
v prostřední loketní opěrce
V prostřední opěrce je odkládací prostor
B-obr. 43.
Prostor otevřete Bstiskem tlačítka C
a zvednutím poklopu. Nastavení prostředního stolku
zevnitř
Přestavení prostřední opěrky do vodo-
rovné polohy:
❒uvolněte páku D-obr. 42(po jedné
na každé straně);
❒dejte opěrku dolů;
❒uvolněte páku.
Pokud je prostřední loketní opěrka dole
a je vytažená hlavová opěrka, je možné
u příslušných verzí vozidla používat pro-
lis na nápojové obaly A-obr. 41.
obr. 41L0D0051mobr. 42L0D0050mobr. 43L0D0358m
Povolte páku a pohybem do-
předu a dozadu zkontrolujte,
zda sedadlo dobře sedí ve vodidlech. Po-
kud by nebylo sedadlo řádně zajištěno,
mohlo by se nenadále posunout.
POZOR
V zájmu maximální bezpeč-
nosti mějte sedadlo ve vzpří-
mené poloze, opírejte se o něho zády tak,
aby pás řádně přiléhal k hrudi a k bo-
kům.
POZOR

42
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE

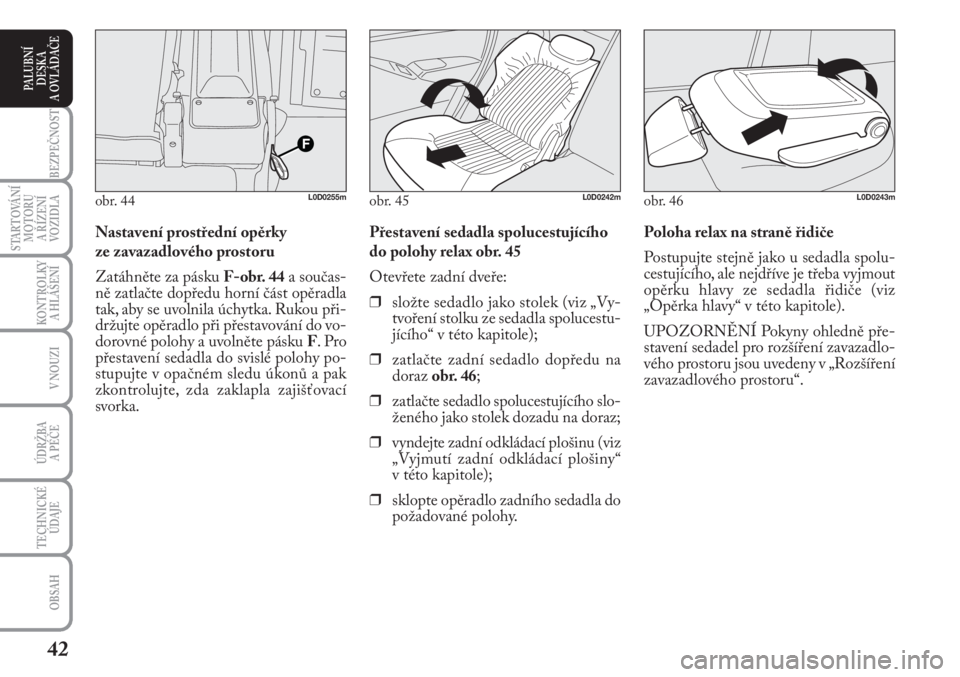

Poloha relax na straně řidiče
Postupujte stejně jako u sedadla spolu-
cestujícího, ale nejdříve je třeba vyjmout
opěrku hlavy ze sedadla řidiče (viz
„Opěrka hlavy“ v této kapitole).
UPOZORNĚNÍ Pokyny ohledně pře-
stavení sedadel pro rozšíření zavazadlo-
vého prostoru jsou uvedeny v „Rozšíření
zavazadlového prostoru“. Přestavení sedadla spolucestujícího
do polohy relax obr. 45
Otevřete zadní dveře:
❒složte sedadlo jako stolek (viz „Vy-
tvoření stolku ze sedadla spolucestu-
jícího“ v této kapitole);
❒zatlačte zadní sedadlo dopředu na
doraz obr. 46;
❒zatlačte sedadlo spolucestujícího slo-
ženého jako stolek dozadu na doraz;
❒vyndejte zadní odkládací plošinu (viz
„Vyjmutí zadní odkládací plošiny“
v této kapitole);
❒sklopte opěradlo zadního sedadla do
požadované polohy. Nastavení prostřední opěrky
ze zavazadlového prostoru
Zatáhněte za pásku F-obr. 44a součas-
ně zatlačte dopředu horní část opěradla
tak, aby se uvolnila úchytka. Rukou při-
držujte opěradlo při přestavování do vo-
dorovné polohy a uvolněte pásku F. P r o
přestavení sedadla do svislé polohy po-
stupujte v opačném sledu úkonů a pak
zkontrolujte, zda zaklapla zajišťovací
svorka.
obr. 44L0D0255mobr. 45L0D0242mobr. 46L0D0243m

43
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE

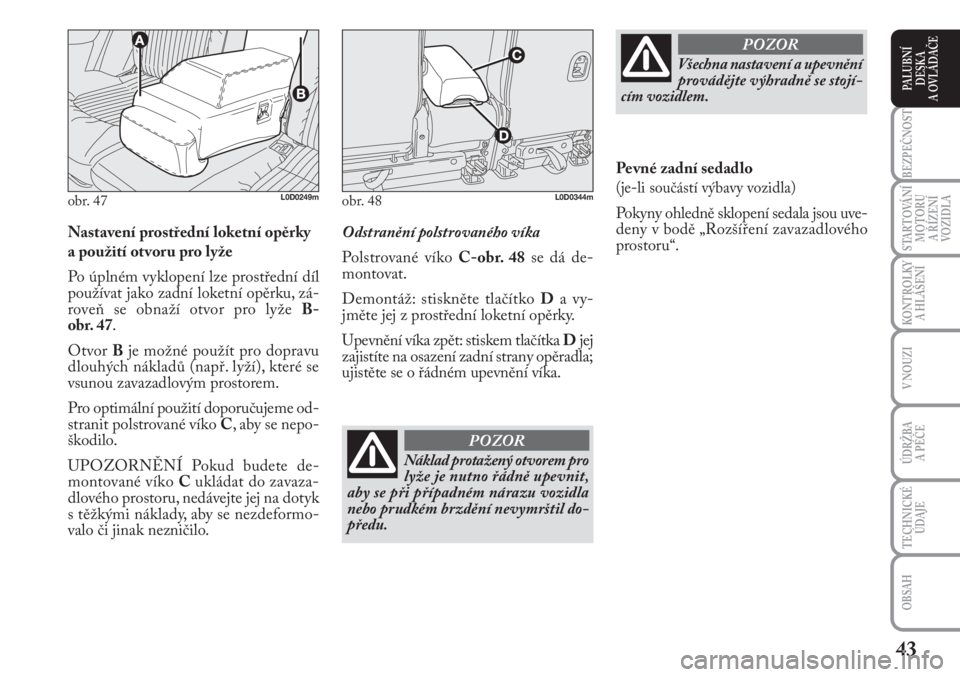

Nastavení prostřední loketní opěrky
a použití otvoru pro lyže
Po úplném vyklopení lze prostřední díl
používat jako zadní loketní opěrku, zá-
roveň se obnaží otvor pro lyže B-
obr. 47.
Otvor Bje možné použít pro dopravu
dlouhých nákladů (např. lyží), které se
vsunou zavazadlovým prostorem.
Pro optimální použití doporučujeme od-
stranit polstrované víko C, aby se nepo-
škodilo.
UPOZORNĚNÍ Pokud budete de-
montované víko Cukládat do zavaza-
dlového prostoru, nedávejte jej na dotyk
s těžkými náklady, aby se nezdeformo-
valo či jinak nezničilo.Odstranění polstrovaného víka
Polstrované víko C-obr. 48se dá de-
montovat.
Demontáž: stiskněte tlačítko Da vy-
jměte jej z prostřední loketní opěrky.
Upevnění víka zpět: stiskem tlačítka Djej
zajistíte na osazení zadní strany opěradla;
ujistěte se o řádném upevnění víka.
obr. 47L0D0249mobr. 48L0D0344m
Náklad protažený otvorem pro
lyže je nutno řádně upevnit,
aby se při případném nárazu vozidla
nebo prudkém brzdění nevymrštil do-
předu.
POZOR
Všechna nastavení a upevnění
provádějte výhradně se stojí-
cím vozidlem.
POZOR
Pevné zadní sedadlo
(je-li součástí výbavy vozidla)
Pokyny ohledně sklopení sedala jsou uve-
deny v bodě „Rozšíření zavazadlového
prostoru“.

44
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE

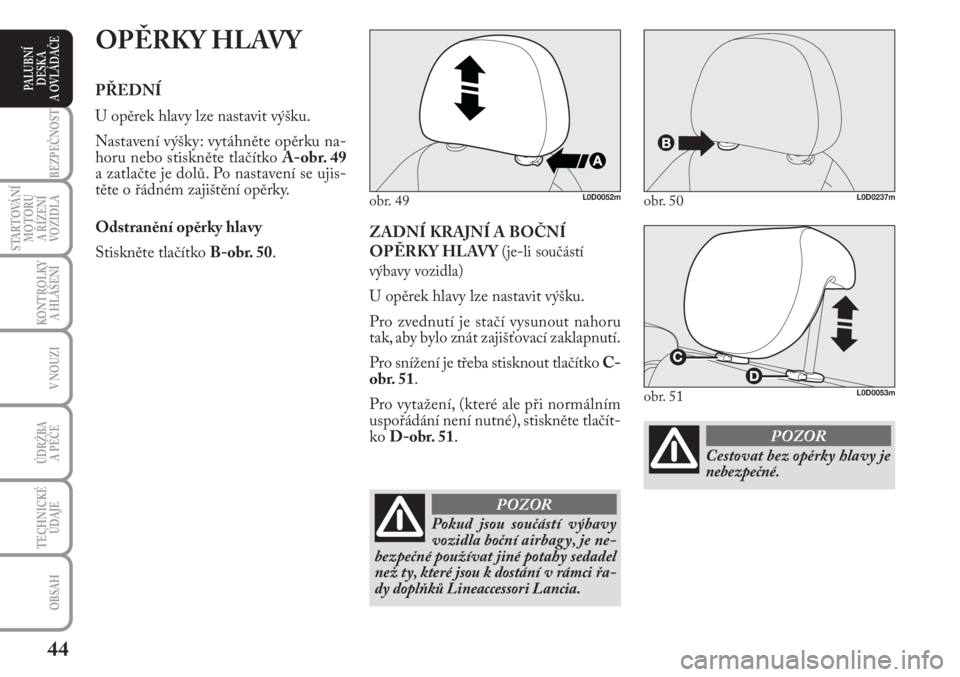

ZADNÍ KRAJNÍ A BOČNÍ
OPĚRKY HLAVY
(je-li součástí
výbavy vozidla)
U opěrek hlavy lze nastavit výšku.
Pro zvednutí je stačí vysunout nahoru
tak, aby bylo znát zajišťovací zaklapnutí.
Pro snížení je třeba stisknout tlačítko C-
obr. 51.
Pro vytažení, (které ale při normálním
uspořádání není nutné), stiskněte tlačít-
ko D-obr. 51.
OPĚRKY HLAVY
PŘEDNÍ
U opěrek hlavy lze nastavit výšku.
Nastavení výšky: vytáhněte opěrku na-
horu nebo stiskněte tlačítko A-obr. 49
a zatlačte je dolů. Po nastavení se ujis-
těte o řádném zajištění opěrky.
Odstranění opěrky hlavy
Stiskněte tlačítko B-obr. 50.
obr. 49L0D0052mobr. 50L0D0237m
Pokud jsou součástí výbavy
vozidla boční airbagy, je ne-
bezpečné používat jiné potahy sedadel
než ty, které jsou k dostání v rámci řa-
dy doplňků Lineaccessori Lancia.
POZOR
obr. 51L0D0053m
Cestovat bez opěrky hlavy je
nebezpečné.
POZOR

45
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE
NASTAVENÍ
VOLANTU
Je možnést nastavit výška volantu A-
obr. 52i jeho hloubka B.
Postup při nastavení:
❒uvolněte páku zatlačením k volantu
(poloha 2);
❒nastavte polohu volantu;
❒zajistěte páku zatlačením dopředu
(poloha 1).
Sedlové zadní opěrky optima-
lizují výhled. Při přepravě
osob na zadním sedadle cestující je nut-
no vytáhnout příslušné opěrky.
POZOR
obr. 52L0D0382m
Polohu volantu nastavujte
pouze při stojícím vozidle s vy-
pnutým motorem.
POZOR
Je přísně zakázáno v rámci
poprodejního dovybavování
provádět jakékoli úpravy, při nichž by
bylo nutno manipulovat s řízením nebo
volantovým hřídelem (např. při montá-
ži imobilizéru) způsobem, jímž by se
mohly jednak snížit výkony systému,
čímž by pozbyla platnost záruka, jednak
způsobit velmi vážné problémy z hle-
diska bezpečnosti a i neshodu s homolo-
gací vozidla.
POZOR
Opěrky hlavy je nutno nasta-
vit tak, aby se o ně opírala hla-
va, nikoli krk. Pouze takto nastavené
opěrky mohou poskytnout účinnou
ochranu.
POZOR
Pro co nejlepší využití ochra-
ny opěrkou hlavy nastavte
opěradlo tak, aby cestující seděl vzpří-
meně s hlavou co nejblíže k opěrce.
POZOR
Při opětném nasazení opěrky
se ujistěte, že ji nasazujete
správnou stranou; po nasazení zkon-
trolujte, zda je řádně zajištěna v pat-
řičné výšce.
POZOR

46
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE

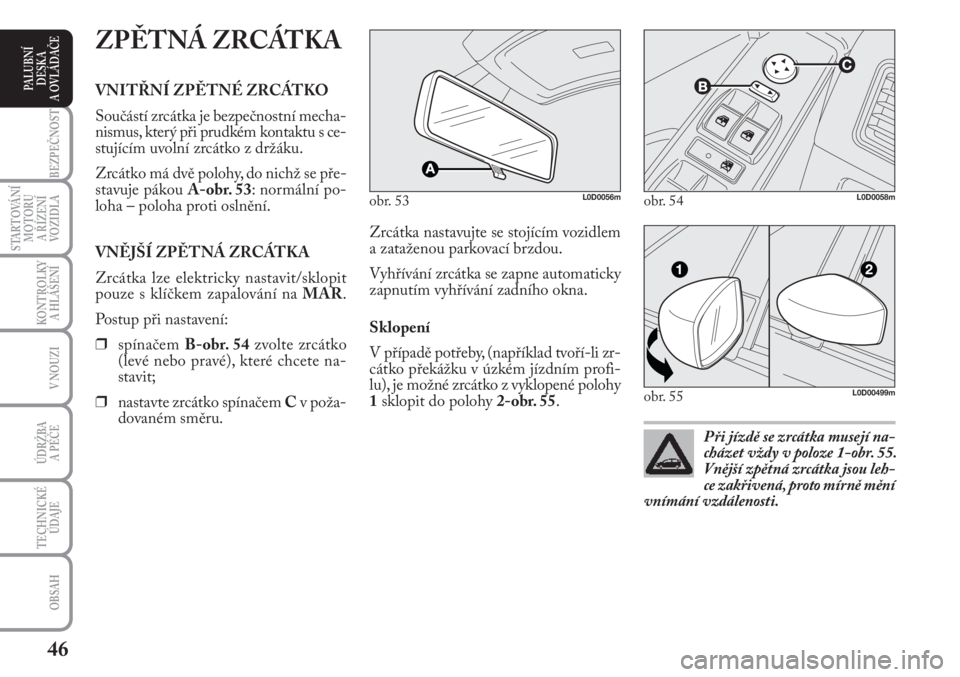

Zrcátka nastavujte se stojícím vozidlem
a zataženou parkovací brzdou.
Vyhřívání zrcátka se zapne automaticky
zapnutím vyhřívání zadního okna.
Sklopení
V případě potřeby, (například tvoří-li zr-
cátko překážku v úzkém jízdním profi-
lu), je možné zrcátko z vyklopené polohy
1sklopit do polohy 2-obr. 55.
ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ ZRCÁTKO
Součástí zrcátka je bezpečnostní mecha-
nismus, který při prudkém kontaktu s ce-
stujícím uvolní zrcátko z držáku.
Zrcátko má dvě polohy, do nichž se pře-
stavuje pákou A-obr. 53: normální po-
loha – poloha proti oslnění.
VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
Zrcátka lze elektricky nastavit/sklopit
pouze s klíčkem zapalování na MAR.
Postup při nastavení:
❒spínačem B-obr. 54zvolte zrcátko
(levé nebo pravé), které chcete na-
stavit;
❒nastavte zrcátko spínačem Cv poža-
dovaném směru.
obr. 53L0D0056m
Při jízdě se zrcátka musejí na-
cházet vždy v poloze 1-obr. 55.
Vnější zpětná zrcátka jsou leh-
ce zakřivená, proto mírně mění
vnímání vzdálenosti.
obr. 54L0D0058m
obr. 55L0D00499m

47
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE

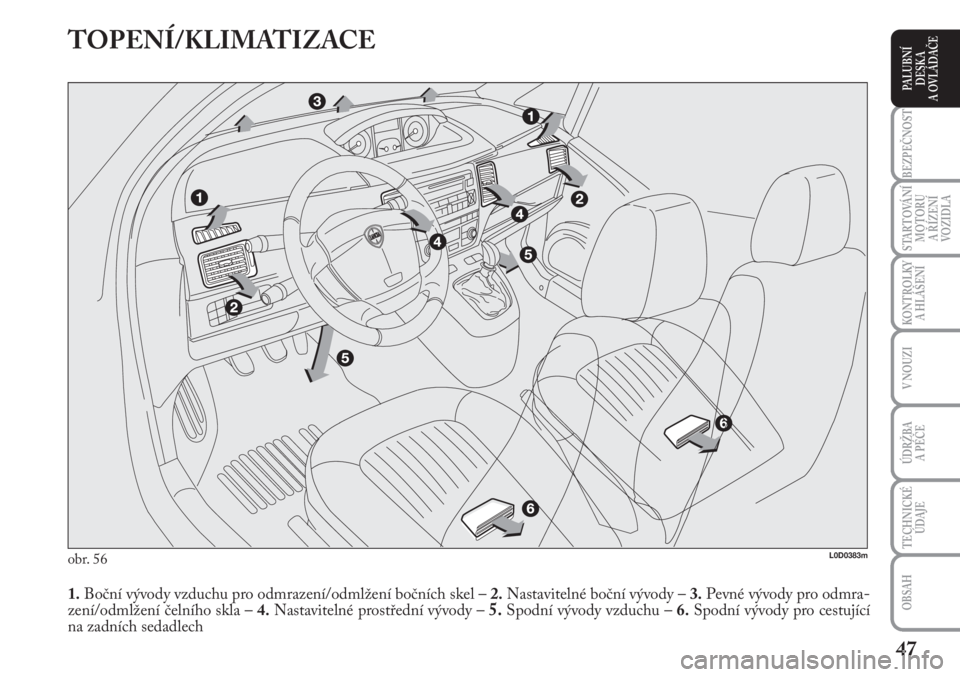

TOPENÍ/KLIMATIZACE
obr. 56
1.Boční vývody vzduchu pro odmrazení/odmlžení bočních skel –2.Nastavitelné boční vývody –3.Pevné vývody pro odmra-
zení/odmlžení čelního skla –4.Nastavitelné prostřední vývody –5.Spodní vývody vzduchu –6.Spodní vývody pro cestující
na zadních sedadlech
L0D0383m

48
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE

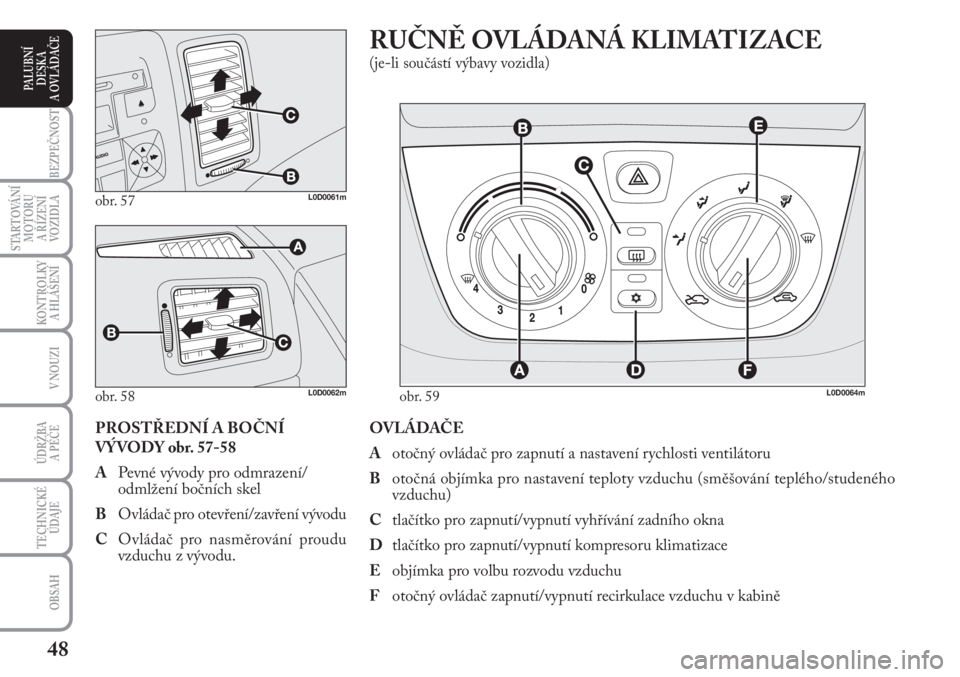

OVLÁDAČE
Aotočný ovládač pro zapnutí a nastavení rychlosti ventilátoru
Botočná objímka pro nastavení teploty vzduchu (směšování teplého/studeného
vzduchu)
Ctlačítko pro zapnutí/vypnutí vyhřívání zadního okna
Dtlačítko pro zapnutí/vypnutí kompresoru klimatizace
Eobjímka pro volbu rozvodu vzduchu
Fotočný ovládač zapnutí/vypnutí recirkulace vzduchu v kabině
RUČNĚ OVLÁDANÁ KLIMATIZACE
(je-li součástí výbavy vozidla)
PROSTŘEDNÍ A BOČNÍ
VÝVODY obr. 57-58
APevné vývody pro odmrazení/
odmlžení bočních skel
BOvládač pro otevření/zavření vývodu
COvládač pro nasměrování proudu
vzduchu z vývodu.
obr. 57L0D0061m
obr. 58 obr. 59L0D0062mL0D0064m

49
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE

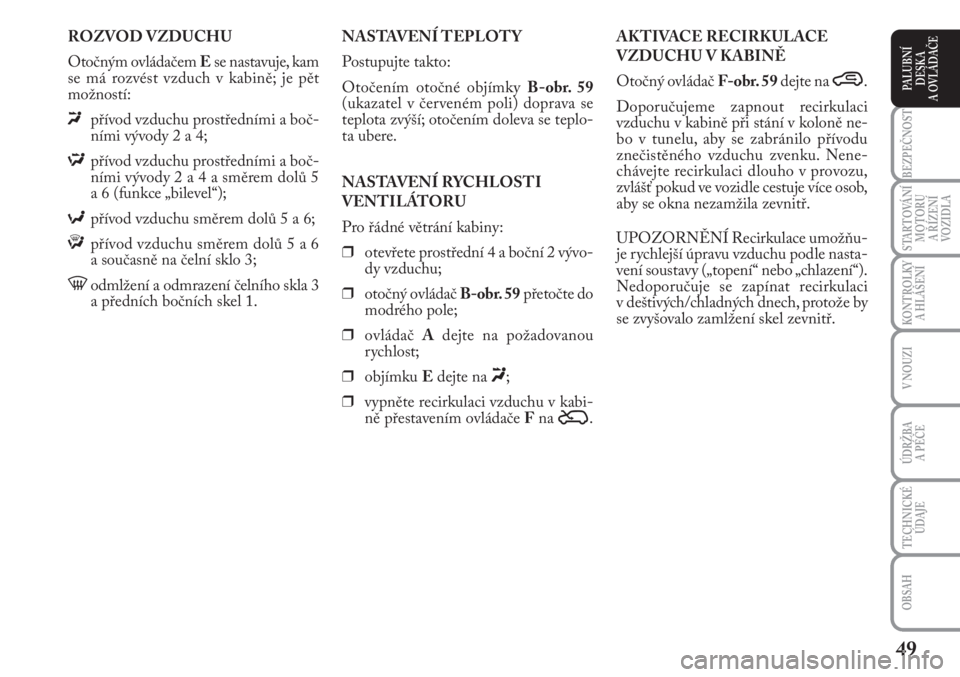

ROZVOD VZDUCHU
Otočným ovládačem Ese nastavuje, kam
se má rozvést vzduch v kabině; je pět
možností:
«přívod vzduchu prostředními a boč-
ními vývody 2 a 4;
Δpřívod vzduchu prostředními a boč-
ními vývody 2 a 4 a směrem dolů 5
a 6 (funkce „bilevel“);
≈přívod vzduchu směrem dolů 5 a 6;
ƒpřívod vzduchu směrem dolů 5 a 6
a současně na čelní sklo 3;
-odmlžení a odmrazení čelního skla 3
a předních bočních skel 1.AKTIVACE RECIRKULACE
VZDUCHU V KABINĚ
Otočný ovládač F-obr. 59dejte na
….
Doporučujeme zapnout recirkulaci
vzduchu v kabině při stání v koloně ne-
bo v tunelu, aby se zabránilo přívodu
znečistěného vzduchu zvenku. Nene-
chávejte recirkulaci dlouho v provozu,
zvlášť pokud ve vozidle cestuje více osob,
aby se okna nezamžila zevnitř.
UPOZORNĚNÍ Recirkulace umožňu-
je rychlejší úpravu vzduchu podle nasta-
vení soustavy („topení“ nebo „chlazení“).
Nedoporučuje se zapínat recirkulaci
v deštivých/chladných dnech, protože by
se zvyšovalo zamlžení skel zevnitř. NASTAVENÍ TEPLOT Y
Postupujte takto:
Otočením otočné objímky B-obr. 59
(ukazatel v červeném poli) doprava se
teplota zvýší; otočením doleva se teplo-
ta ubere.
NASTAVENÍ RYCHLOSTI
VENTILÁTORU
Pro řádné větrání kabiny:
❒otevřete prostřední 4 a boční 2 vývo-
dy vzduchu;
❒otočný ovládač B-obr. 59přetočte do
modrého pole;
❒ovládač Adejte na požadovanou
rychlost;
❒objímku Edejte na
«;
❒vypněte recirkulaci vzduchu v kabi-
ně přestavením ovládače Fna
Ú.
