Lancia Musa 2011 Libretto Uso Manutenzione (in Italian)
Manufacturer: LANCIA, Model Year: 2011, Model line: Musa, Model: Lancia Musa 2011Pages: 218, PDF Dimensioni: 3.95 MB
Page 51 of 218
50
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

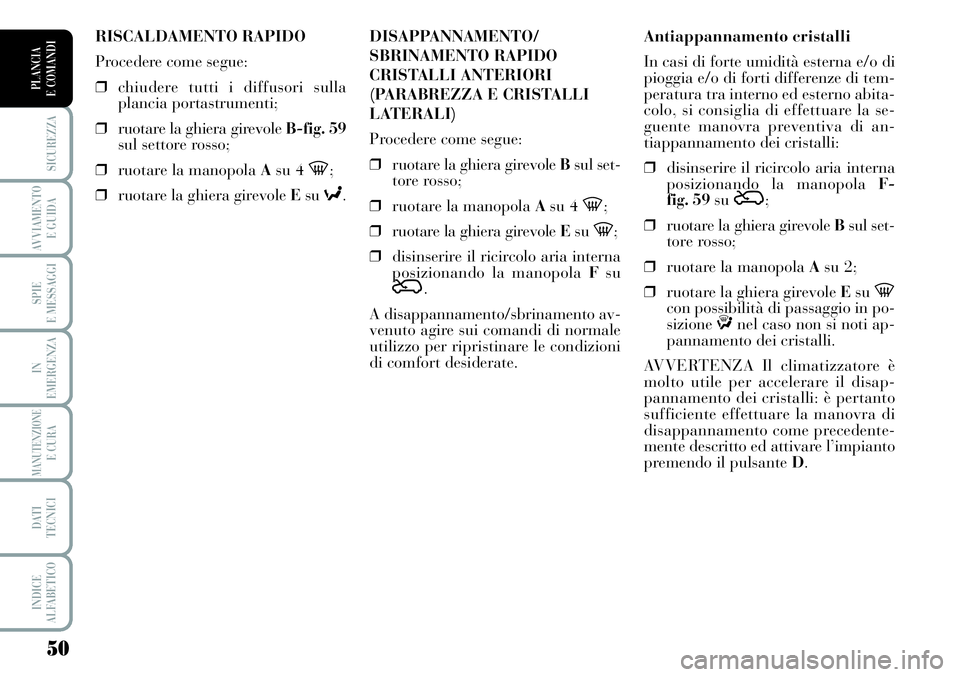

Antiappannamento cristalli
In casi di forte umidità esterna e/o di
pioggia e/o di forti differenze di tem-
peratura tra interno ed esterno abita-
colo, si consiglia di effettuare la se-
guente manovra preventiva di an-
tiappannamento dei cristalli:
❒disinserire il ricircolo aria interna
posizionando la manopola F-
fig. 59su
Ú;
❒ruotare la ghiera girevole Bsul set-
tore rosso;
❒ruotare la manopola Asu 2;
❒ruotare la ghiera girevole Esu
-con possibilità di passaggio in po-
sizioneƒnel caso non si noti ap-
pannamento dei cristalli.
AVVERTENZA Il climatizzatore è
molto utile per accelerare il disap-
pannamento dei cristalli: è pertanto
sufficiente effettuare la manovra di
disappannamento come precedente-
mente descritto ed attivare l’impianto
premendo il pulsante D. DISAPPANNAMENTO/
SBRINAMENTO RAPIDO
CRISTALLI ANTERIORI
(PARABREZZA E CRISTALLI
LATERALI)
Procedere come segue:
❒ruotare la ghiera girevole Bsul set-
tore rosso;
❒ruotare la manopola Asu 4
-;
❒ruotare la ghiera girevole Esu
-;
❒disinserire il ricircolo aria interna
posizionando la manopola Fsu
Ú.
A disappannamento/sbrinamento av-
venuto agire sui comandi di normale
utilizzo per ripristinare le condizioni
di comfort desiderate. RISCALDAMENTO RAPIDO
Procedere come segue:
❒chiudere tutti i diffusori sulla
plancia portastrumenti;
❒ruotare la ghiera girevole B-fig. 59
sul settore rosso;
❒ruotare la manopola Asu 4
-;
❒ruotare la ghiera girevole Esu
≈.
Page 52 of 218
51
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

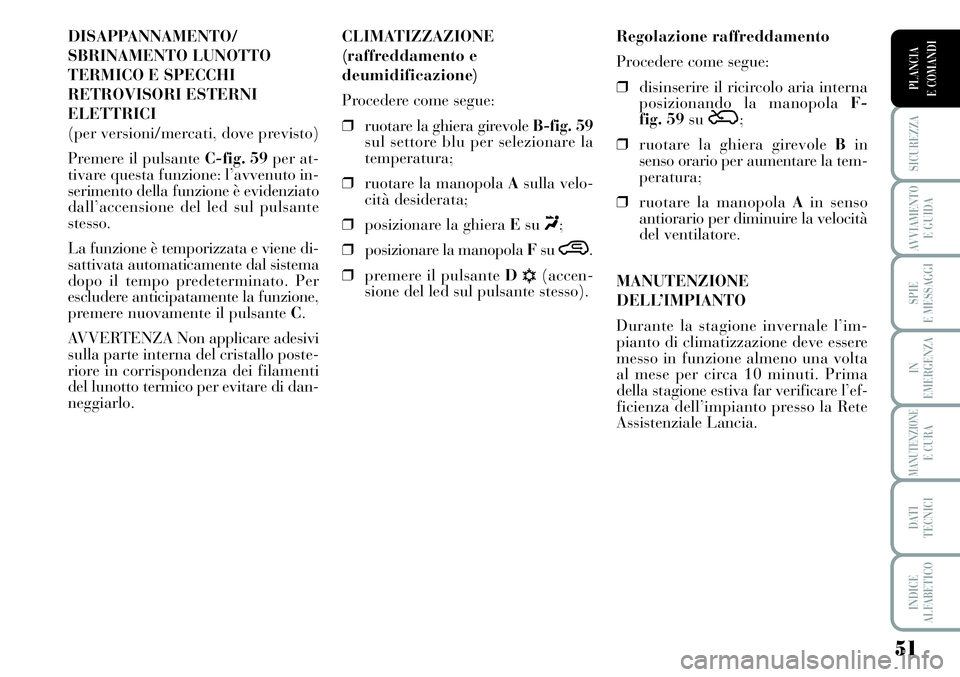

DISAPPANNAMENTO/
SBRINAMENTO LUNOTTO
TERMICO E SPECCHI
RETROVISORI ESTERNI
ELETTRICI
(per versioni/mercati, dove previsto)
Premere il pulsante C-fig. 59per at-
tivare questa funzione: l’avvenuto in-
serimento della funzione è evidenziato
dall’accensione del led sul pulsante
stesso.
La funzione è temporizzata e viene di-
sattivata automaticamente dal sistema
dopo il tempo predeterminato. Per
escludere anticipatamente la funzione,
premere nuovamente il pulsante C.
AVVERTENZA Non applicare adesivi
sulla parte interna del cristallo poste-
riore in corrispondenza dei filamenti
del lunotto termico per evitare di dan-
neggiarlo.Regolazione raffreddamento
Procedere come segue:
❒disinserire il ricircolo aria interna
posizionando la manopola F-
fig. 59su
Ú;
❒ruotare la ghiera girevole Bin
senso orario per aumentare la tem-
peratura;
❒ruotare la manopola Ain senso
antiorario per diminuire la velocità
del ventilatore.
MANUTENZIONE
DELL’IMPIANTO
Durante la stagione invernale l’im-
pianto di climatizzazione deve essere
messo in funzione almeno una volta
al mese per circa 10 minuti. Prima
della stagione estiva far verificare l’ef-
ficienza dell’impianto presso la Rete
Assistenziale Lancia. CLIMATIZZAZIONE
(raffreddamento e
deumidificazione)
Procedere come segue:
❒ruotare la ghiera girevoleB-fig. 59
sul settore blu per selezionare la
temperatura;
❒ruotare la manopola Asulla velo-
cità desiderata;
❒posizionare la ghiera Esu
«;
❒posizionare la manopola Fsu
….
❒premere il pulsante D
√(accen-
sione del led sul pulsante stesso).
Page 53 of 218
52
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
La temperatura dell’aria immessa è
sempre controllata automaticamente,
in funzione delle temperature impo-
state sul display del guidatore e del
passeggero anteriore (tranne quando
l’impianto è spento o in alcune condi-
zioni quando il compressore è disin-
serito).
Il sistema permette di impostare o
modificare manualmente i seguenti
parametri e funzioni:
❒temperature aria lato guidatore/
passeggero anteriore;
❒velocità del ventilatore (variazione
continua);
❒assetto distribuzione aria su cin-
que posizioni (guidatore/ passeg-
gero anteriore);
❒abilitazione compressore;
❒priorità distribuzione monozona/
bi-zona;
❒funzione sbrinamento/ disappan-
namento rapido;
❒ricircolo dell’aria;
❒lunotto termico;
❒spegnimento del sistema. ❒inserimento del compressore (per
il raffreddamento/ deumidifica-
zione dell’aria);
❒ricircolo dell’aria.
Tutte queste funzioni sono modifica-
bili manualmente, cioè si può inter-
venire sul sistema selezionando a pro-
prio piacimento una o più funzioni e
modificarne i parametri. In questo
modo però si disattiva il controllo au-
tomatico delle funzioni modificate
manualmente sulle quali il sistema in-
terverrà soltanto per motivi di sicu-
rezza (es. rischio di appannamento).
Le scelte manuali sono sempre prio-
ritarie rispetto all’automatismo e ven-
gono memorizzate fino a quando l’u-
tente non restituisce il controllo al-
l’automatismo, tranne nei casi in cui
il sistema interviene per particolari
condizioni di sicurezza.
L’impostazione manuale di una fun-
zione non pregiudica il controllo delle
altre in automatico.
La quantità di aria immessa nell’abi-
tacolo è indipendente dalla velocità
della vettura, essendo regolata dal
ventilatore controllato elettronica-

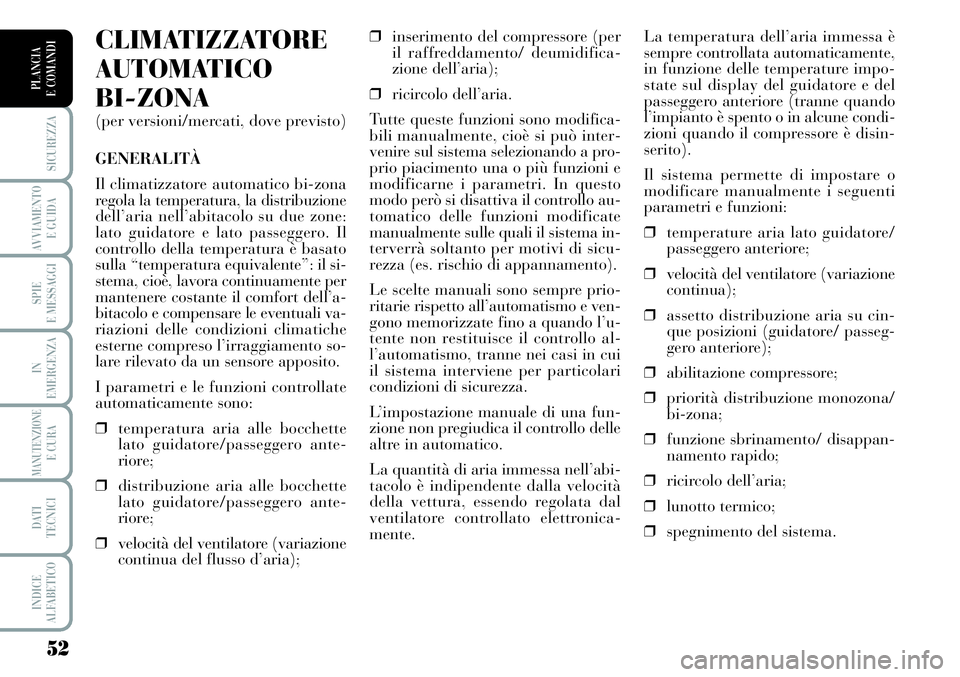

mente.CLIMATIZZATORE
AUTOMATICO
BI-ZONA
(per versioni/mercati, dove previsto)
GENERALITÀ
Il climatizzatore automatico bi-zona
regola la temperatura, la distribuzione
dell’aria nell’abitacolo su due zone:
lato guidatore e lato passeggero. Il
controllo della temperatura è basato
sulla “temperatura equivalente”: il si-
stema, cioè, lavora continuamente per
mantenere costante il comfort dell’a-
bitacolo e compensare le eventuali va-
riazioni delle condizioni climatiche
esterne compreso l’irraggiamento so-
lare rilevato da un sensore apposito.
I parametri e le funzioni controllate
automaticamente sono:
❒temperatura aria alle bocchette
lato guidatore/passeggero ante-
riore;
❒distribuzione aria alle bocchette
lato guidatore/passeggero ante-
riore;
❒velocità del ventilatore (variazione
continua del flusso d’aria);
Page 54 of 218
53
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

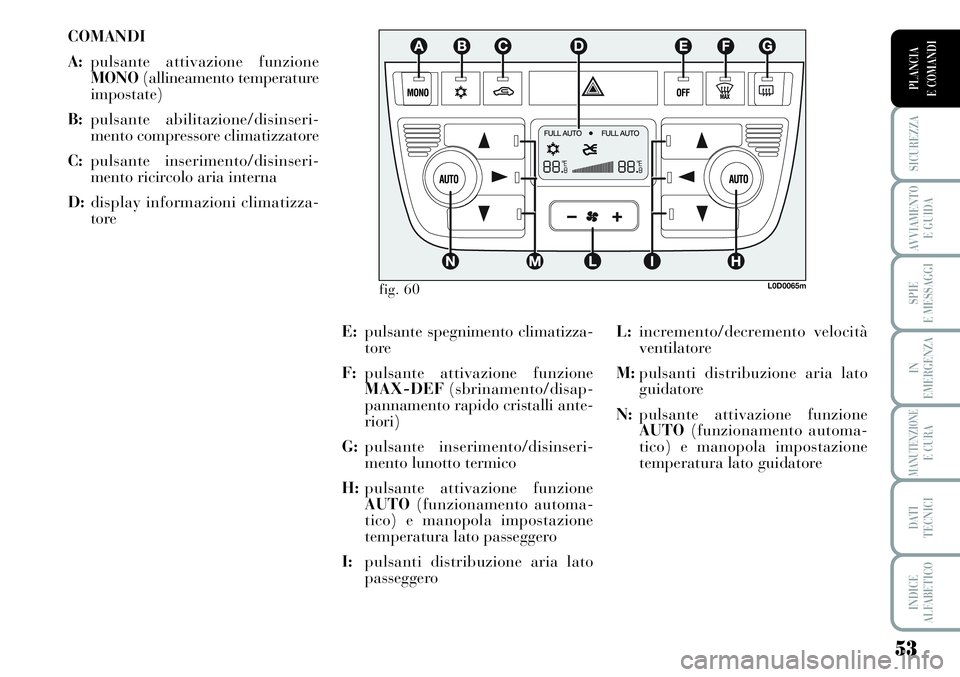

COMANDI
A:pulsante attivazione funzione
MONO(allineamento temperature
impostate)
B:pulsante abilitazione/disinseri -
mento compressore climatizzatore
C:pulsante inserimento/disinseri -
mento ricircolo aria interna
D:display informazioni climatizza-
tore
L:incremento/decremento velocità
ventilatore
M:pulsanti distribuzione aria lato
guidatore
N:pulsante attivazione funzione
AUTO(funzionamento automa-
tico) e manopola impostazione
temperatura lato guidatore E:pulsante spegnimento climatizza-
tore
F:pulsante attivazione funzione
MAX-DEF(sbrinamento/disap-
pannamento rapido cristalli ante-
riori)
G:pulsante inserimento/disinseri -
mento lunotto termico
H:pulsante attivazione funzione
AUTO(funzionamento automa-
tico) e manopola impostazione
temperatura lato passeggero
I:pulsanti distribuzione aria lato
passeggero
fig. 60L0D0065m
Page 55 of 218
54
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

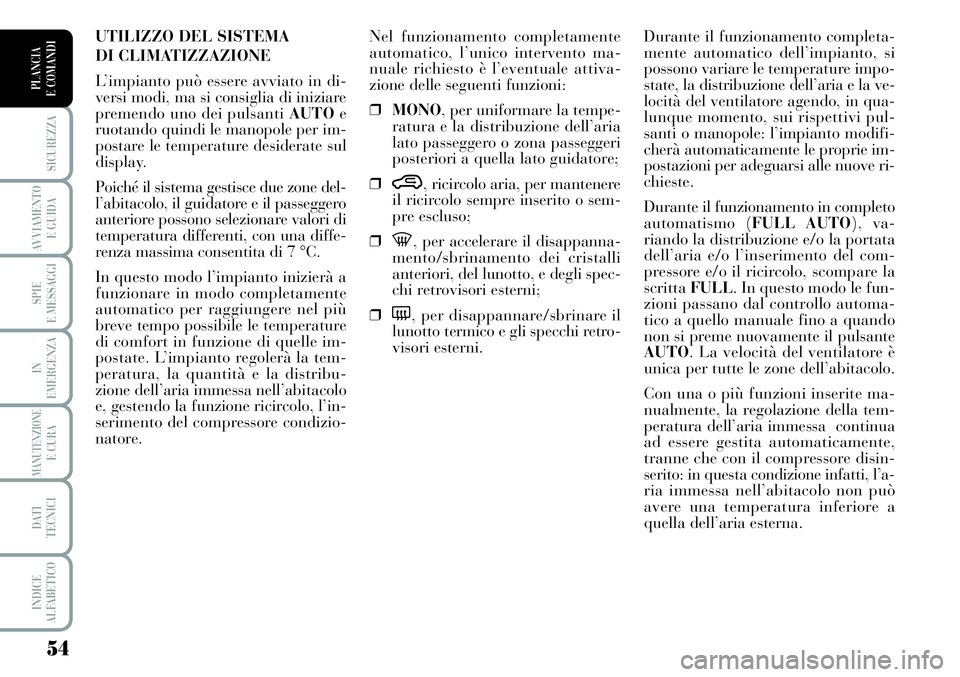

Durante il funzionamento completa-
mente automatico dell’impianto, si
possono variare le temperature impo-
state, la distribuzione dell’aria e la ve-
locità del ventilatore agendo, in qua-
lunque momento, sui rispettivi pul-
santi o manopole: l’impianto modifi-
cherà automaticamente le proprie im-
postazioni per adeguarsi alle nuove ri-
chieste.
Durante il funzionamento in completo
automatismo (FULL AUTO), va-
riando la distribuzione e/o la portata
dell’aria e/o l’inserimento del com-
pressore e/o il ricircolo, scompare la
scrittaFULL. In questo modo le fun-
zioni passano dal controllo automa-
tico a quello manuale fino a quando
non si preme nuovamente il pulsante
AUTO. La velocità del ventilatore è
unica per tutte le zone dell’abitacolo.
Con una o più funzioni inserite ma-
nualmente, la regolazione della tem-
peratura dell’aria immessa continua
ad essere gestita automaticamente,
tranne che con il compressore disin-
serito: in questa condizione infatti, l’a-
ria immessa nell’abitacolo non può
avere una temperatura inferiore a
quella dell’aria esterna. Nel funzionamento completamente
automatico, l’unico intervento ma-
nuale richiesto è l’eventuale attiva-
zione delle seguenti funzioni:
❒MONO, per uniformare la tempe-
ratura e la distribuzione dell’aria
lato passeggero o zona passeggeri
posteriori a quella lato guidatore;
❒
…, ricircolo aria, per mantenere
il ricircolo sempre inserito o sem-
pre escluso;
❒
-, per accelerare il disappanna-
mento/sbrinamento dei cristalli
anteriori, del lunotto, e degli spec-
chi retrovisori esterni;
❒
(, per disappannare/sbrinare il
lunotto termico e gli specchi retro-
visori esterni. UTILIZZO DEL SISTEMA
DI CLIMATIZZAZIONE
L’impianto può essere avviato in di-
versi modi, ma si consiglia di iniziare
premendo uno dei pulsanti AUTOe
ruotando quindi le manopole per im-
postare le temperature desiderate sul
display.
Poiché il sistema gestisce due zone del-
l’abitacolo, il guidatore e il passeggero
anteriore possono selezionare valori di
temperatura differenti, con una diffe-
renza massima consentita di 7 °C.
In questo modo l’impianto inizierà a
funzionare in modo completamente
automatico per raggiungere nel più
breve tempo possibile le temperature
di comfort in funzione di quelle im-
postate. L’impianto regolerà la tem-
peratura, la quantità e la distribu-
zione dell’aria immessa nell’abitacolo
e, gestendo la funzione ricircolo, l’in-
serimento del compressore condizio-
natore.
Page 56 of 218
55
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

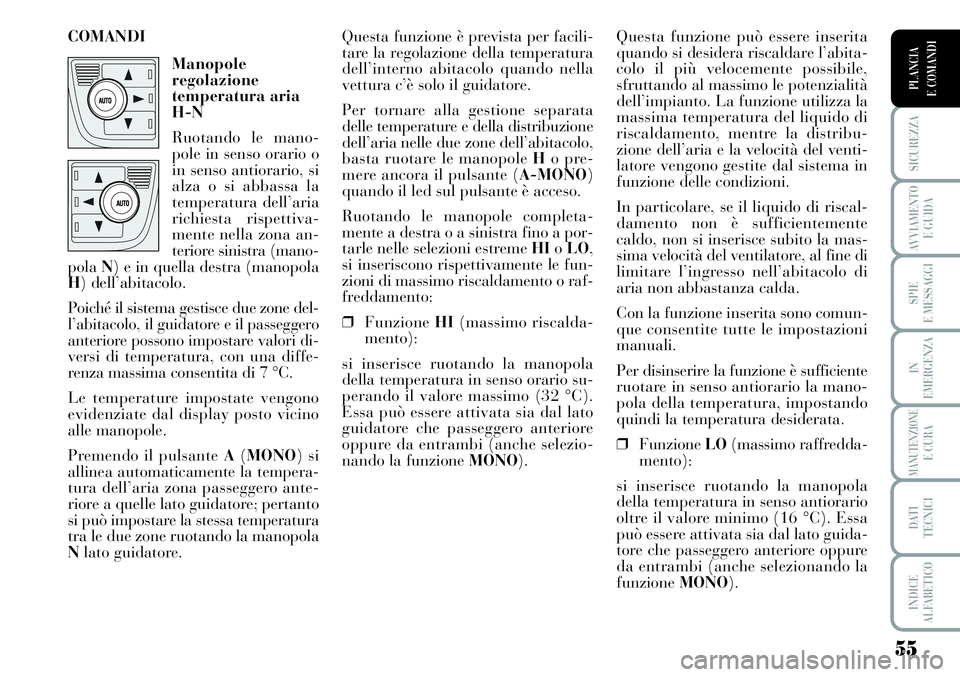

Questa funzione può essere inserita
quando si desidera riscaldare l’abita-
colo il più velocemente possibile,
sfruttando al massimo le potenzialità
dell’impianto. La funzione utilizza la
massima temperatura del liquido di
riscaldamento, mentre la distribu-
zione dell’aria e la velocità del venti-
latore vengono gestite dal sistema in
funzione delle condizioni.
In particolare, se il liquido di riscal-
damento non è sufficientemente
caldo, non si inserisce subito la mas-
sima velocità del ventilatore, al fine di
limitare l’ingresso nell’abitacolo di
aria non abbastanza calda.
Con la funzione inserita sono comun-
que consentite tutte le impostazioni
manuali.
Per disinserire la funzione è sufficiente
ruotare in senso antiorario la mano-
pola della temperatura, impostando
quindi la temperatura desiderata.
❒FunzioneLO(massimo raffredda-
mento):
si inserisce ruotando la manopola
della temperatura in senso antiorario
oltre il valore minimo (16 °C). Essa
può essere attivata sia dal lato guida-
tore che passeggero anteriore oppure
da entrambi (anche selezionando la
funzioneMONO). Questa funzione è prevista per facili-
tare la regolazione della temperatura
dell’interno abitacolo quando nella
vettura c’è solo il guidatore.
Per tornare alla gestione separata
delle temperature e della distribuzione
dell’aria nelle due zone dell’abitacolo,
basta ruotare le manopole Ho pre-
mere ancora il pulsante (A-MONO)
quando il led sul pulsante è acceso.
Ruotando le manopole completa-
mente a destra o a sinistra fino a por-
tarle nelle selezioni estreme HIoLO,
si inseriscono rispettivamente le fun-
zioni di massimo riscaldamento o raf-
freddamento:
❒FunzioneHI(massimo riscalda-
mento):
si inserisce ruotando la manopola
della temperatura in senso orario su-
perando il valore massimo (32 °C).
Essa può essere attivata sia dal lato
guidatore che passeggero anteriore
oppure da entrambi (anche selezio-
nando la funzione MONO). COMANDI
Manopole
regolazione
temperatura aria
H-N
Ruotando le mano-
pole in senso orario o
in senso antiorario, si
alza o si abbassa la
temperatura dell’aria
richiesta rispettiva-
mente nella zona an-
teriore sinistra (mano-
polaN) e in quella destra (manopola
H) dell’abitacolo.
Poiché il sistema gestisce due zone del-
l’abitacolo, il guidatore e il passeggero
anteriore possono impostare valori di-
versi di temperatura, con una diffe-
renza massima consentita di 7 °C.
Le temperature impostate vengono
evidenziate dal display posto vicino
alle manopole.
Premendo il pulsante A(MONO) si
allinea automaticamente la tempera-
tura dell’aria zona passeggero ante-
riore a quelle lato guidatore; pertanto
si può impostare la stessa temperatura
tra le due zone ruotando la manopola
Nlato guidatore.
Page 57 of 218
56
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
˙

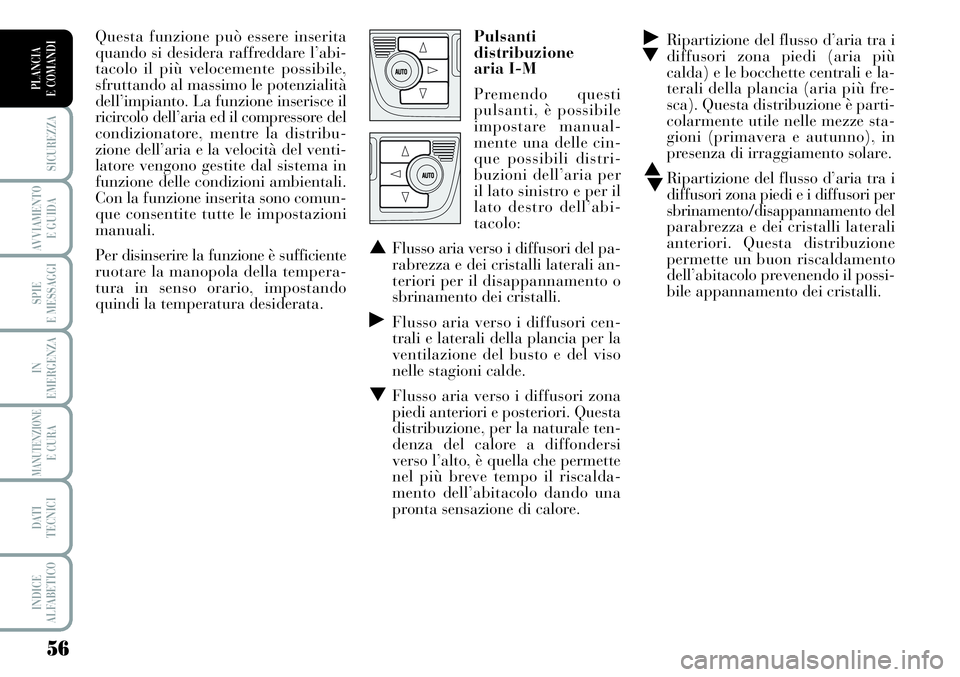

▼Ripartizione del flusso d’aria tra i
diffusori zona piedi (aria più
calda) e le bocchette centrali e la-
terali della plancia (aria più fre-
sca). Questa distribuzione è parti-
colarmente utile nelle mezze sta-
gioni (primavera e autunno), in
presenza di irraggiamento solare.
▲
▼Ripartizione del flusso d’aria tra i
diffusori zona piedi e i diffusori per
sbrinamento/disappannamento del
parabrezza e dei cristalli laterali
anteriori. Questa distribuzione
permette un buon riscaldamento
dell’abitacolo prevenendo il possi-
bile appannamento dei cristalli. Questa funzione può essere inserita
quando si desidera raffreddare l’abi-
tacolo il più velocemente possibile,
sfruttando al massimo le potenzialità
dell’impianto. La funzione inserisce il
ricircolo dell’aria ed il compressore del
condizionatore, mentre la distribu-
zione dell’aria e la velocità del venti-
latore vengono gestite dal sistema in
funzione delle condizioni ambientali.
Con la funzione inserita sono comun-
que consentite tutte le impostazioni
manuali.
Per disinserire la funzione è sufficiente
ruotare la manopola della tempera-
tura in senso orario, impostando
quindi la temperatura desiderata.Pulsanti
distribuzione
aria I-M
Premendo questi
pulsanti, è possibile
impostare manual-
mente una delle cin-
que possibili distri-
buzioni dell’aria per
il lato sinistro e per il
lato destro dell’abi-
tacolo:
▲Flusso aria verso i diffusori del pa-
rabrezza e dei cristalli laterali an-
teriori per il disappannamento o
sbrinamento dei cristalli.
˙Flusso aria verso i diffusori cen-
trali e laterali della plancia per la
ventilazione del busto e del viso
nelle stagioni calde.
▼Flusso aria verso i diffusori zona
piedi anteriori e posteriori. Questa
distribuzione, per la naturale ten-
denza del calore a diffondersi
verso l’alto, è quella che permette
nel più breve tempo il riscalda-
mento dell’abitacolo dando una
pronta sensazione di calore.
Page 58 of 218
57
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

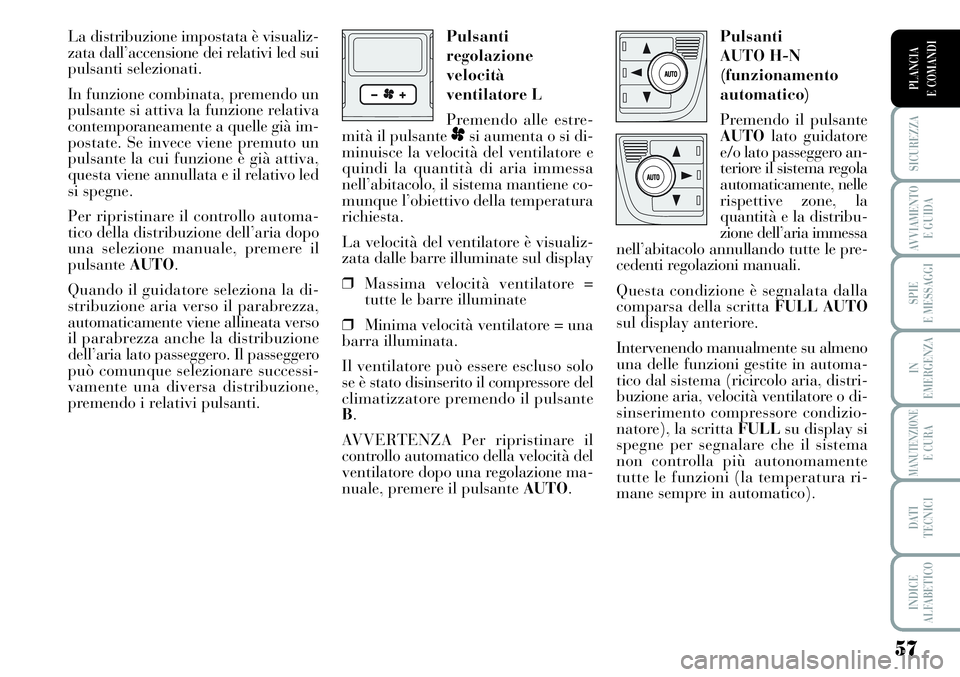

La distribuzione impostata è visualiz-
zata dall’accensione dei relativi led sui
pulsanti selezionati.
In funzione combinata, premendo un
pulsante si attiva la funzione relativa
contemporaneamente a quelle già im-
postate. Se invece viene premuto un
pulsante la cui funzione è già attiva,
questa viene annullata e il relativo led
si spegne.
Per ripristinare il controllo automa-
tico della distribuzione dell’aria dopo
una selezione manuale, premere il
pulsanteAUTO.
Quando il guidatore seleziona la di-
stribuzione aria verso il parabrezza,
automaticamente viene allineata verso
il parabrezza anche la distribuzione
dell’aria lato passeggero. Il passeggero
può comunque selezionare successi-
vamente una diversa distribuzione,
premendo i relativi pulsanti.Pulsanti
AUTO H-N
(funzionamento
automatico)
Premendo il pulsante
AUTOlato guidatore
e/o lato passeggero an-
teriore il sistema regola
automaticamente, nelle
rispettive zone, la
quantità e la distribu-
zione dell’aria immessa
nell’abitacolo annullando tutte le pre-
cedenti regolazioni manuali.
Questa condizione è segnalata dalla
comparsa della scritta FULL AUTO
sul display anteriore.
Intervenendo manualmente su almeno
una delle funzioni gestite in automa-
tico dal sistema (ricircolo aria, distri-
buzione aria, velocità ventilatore o di-
sinserimento compressore condizio-
natore), la scritta FULLsu display si
spegne per segnalare che il sistema
non controlla più autonomamente
tutte le funzioni (la temperatura ri-
mane sempre in automatico). Pulsanti
regolazione
velocità
ventilatore L
Premendo alle estre-
mità il pulsante
psi aumenta o si di-
minuisce la velocità del ventilatore e
quindi la quantità di aria immessa
nell’abitacolo, il sistema mantiene co-
munque l’obiettivo della temperatura
richiesta.
La velocità del ventilatore è visualiz-
zata dalle barre illuminate sul display
❒Massima velocità ventilatore =
tutte le barre illuminate
❒Minima velocità ventilatore = una
barra illuminata.
Il ventilatore può essere escluso solo
se è stato disinserito il compressore del
climatizzatore premendo il pulsante
B.
AVVERTENZA Per ripristinare il
controllo automatico della velocità del
ventilatore dopo una regolazione ma-
nuale, premere il pulsante AUTO.
Page 59 of 218
58
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

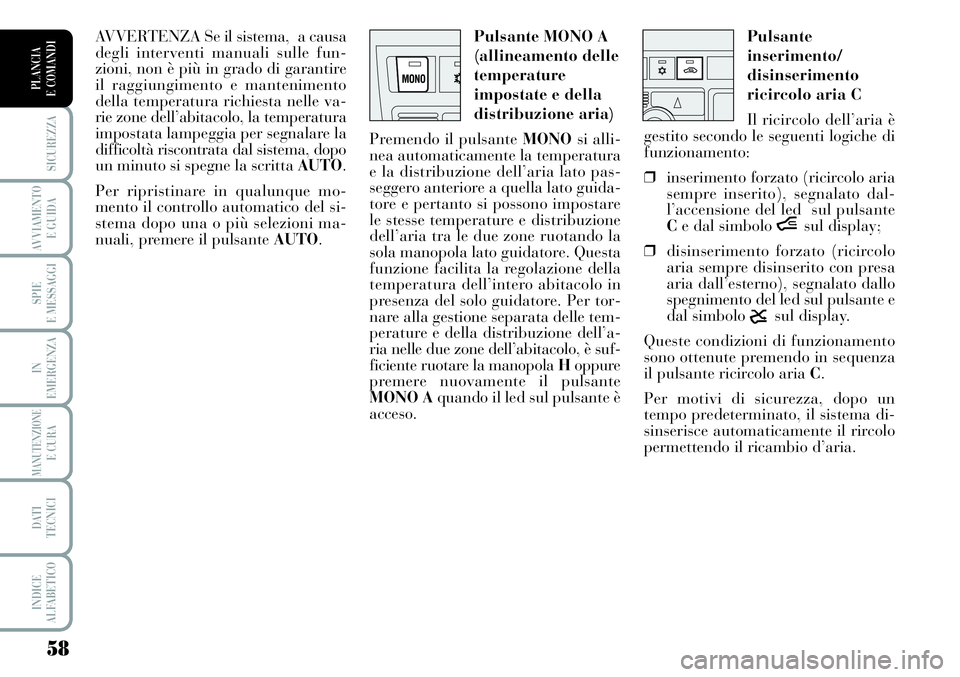

Pulsante
inserimento/
disinserimento
ricircolo aria C
Il ricircolo dell’aria è
gestito secondo le seguenti logiche di
funzionamento:
❒inserimento forzato (ricircolo aria
sempre inserito), segnalato dal-
l’accensione del led sul pulsante
Ce dal simbolo
ísul display;
❒disinserimento forzato (ricircolo
aria sempre disinserito con presa
aria dall’esterno), segnalato dallo
spegnimento del led sul pulsante e
dal simbolo
êsul display.
Queste condizioni di funzionamento
sono ottenute premendo in sequenza
il pulsante ricircolo aria C.
Per motivi di sicurezza, dopo un
tempo predeterminato, il sistema di-
sinserisce automaticamente il rircolo
permettendo il ricambio d’aria. Pulsante MONO A
(allineamento delle
temperature
impostate e della
distribuzione aria)
Premendo il pulsante MONOsi alli-
nea automaticamente la temperatura
e la distribuzione dell’aria lato pas-
seggero anteriore a quella lato guida-
tore e pertanto si possono impostare
le stesse temperature e distribuzione
dell’aria tra le due zone ruotando la
sola manopola lato guidatore. Questa
funzione facilita la regolazione della
temperatura dell’intero abitacolo in
presenza del solo guidatore. Per tor-
nare alla gestione separata delle tem-
perature e della distribuzione dell’a-
ria nelle due zone dell’abitacolo, è suf-
ficiente ruotare la manopola Hoppure
premere nuovamente il pulsante
MONO Aquando il led sul pulsante è
acceso. AVVERTENZA Se il sistema, a causa
degli interventi manuali sulle fun-
zioni, non è più in grado di garantire
il raggiungimento e mantenimento
della temperatura richiesta nelle va-
rie zone dell’abitacolo, la temperatura
impostata lampeggia per segnalare la
difficoltà riscontrata dal sistema, dopo
un minuto si spegne la scritta AUTO.
Per ripristinare in qualunque mo-
mento il controllo automatico del si-
stema dopo una o più selezioni ma-
nuali, premere il pulsante AUTO.
Page 60 of 218
59
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

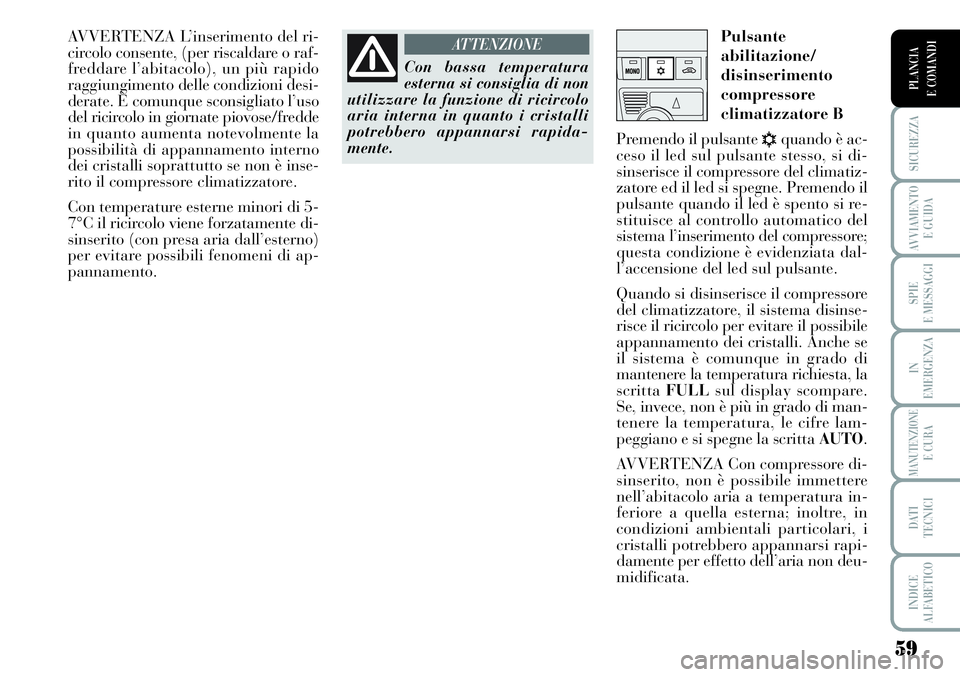

AVVERTENZA L’inserimento del ri-
circolo consente, (per riscaldare o raf-
freddare l’abitacolo), un più rapido
raggiungimento delle condizioni desi-
derate. È comunque sconsigliato l’uso
del ricircolo in giornate piovose/fredde
in quanto aumenta notevolmente la
possibilità di appannamento interno
dei cristalli soprattutto se non è inse-
rito il compressore climatizzatore.
Con temperature esterne minori di 5-
7°C il ricircolo viene forzatamente di-
sinserito (con presa aria dall’esterno)
per evitare possibili fenomeni di ap-
pannamento.Pulsante
abilitazione/
disinserimento
compressore
climatizzatore B
Premendo il pulsante
√quando è ac-
ceso il led sul pulsante stesso, si di-
sinserisce il compressore del climatiz-
zatore ed il led si spegne. Premendo il
pulsante quando il led è spento si re-
stituisce al controllo automatico del
sistema l’inserimento del compressore;
questa condizione è evidenziata dal-
l’accensione del led sul pulsante.
Quando si disinserisce il compressore
del climatizzatore, il sistema disinse-
risce il ricircolo per evitare il possibile
appannamento dei cristalli. Anche se
il sistema è comunque in grado di
mantenere la temperatura richiesta, la
scrittaFULLsul display scompare.
Se, invece, non è più in grado di man-
tenere la temperatura, le cifre lam-
peggiano e si spegne la scritta AUTO.
AVVERTENZA Con compressore di-
sinserito, non è possibile immettere
nell’abitacolo aria a temperatura in-
feriore a quella esterna; inoltre, in
condizioni ambientali particolari, i
cristalli potrebbero appannarsi rapi-
damente per effetto dell’aria non deu-
midificata.
Con bassa temperatura
esterna si consiglia di non
utilizzare la funzione di ricircolo
aria interna in quanto i cristalli
potrebbero appannarsi rapida-
mente.
ATTENZIONE
