80
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

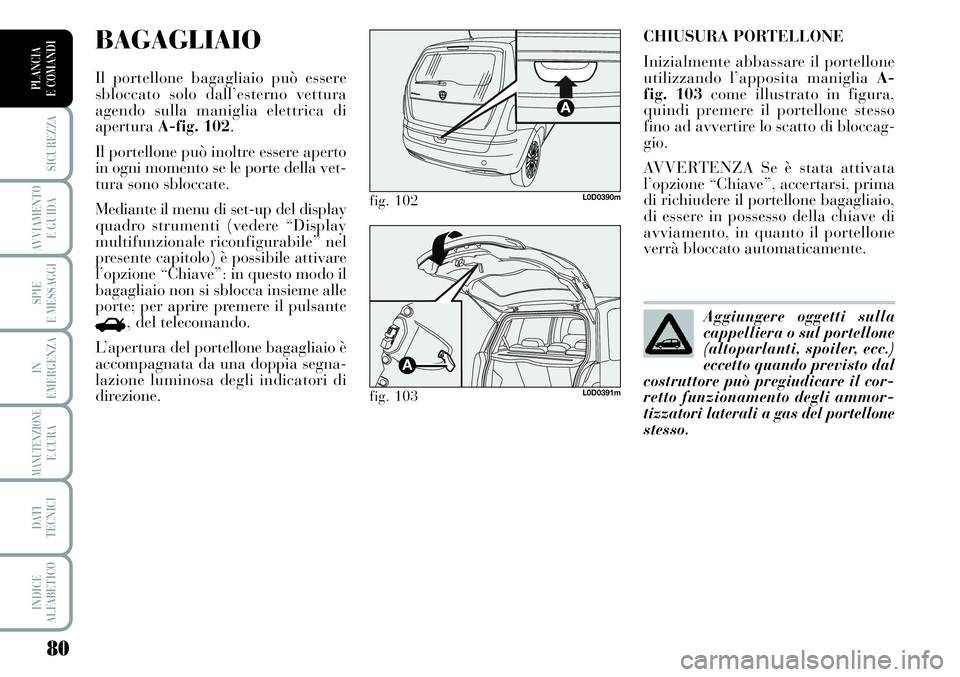

CHIUSURA PORTELLONE
Inizialmente abbassare il portellone
utilizzando l’apposita maniglia A-
fig. 103come illustrato in figura,
quindi premere il portellone stesso
fino ad avvertire lo scatto di bloccag-
gio.
AVVERTENZA Se è stata attivata
l’opzione “Chiave”, accertarsi, prima
di richiudere il portellone bagagliaio,
di essere in possesso della chiave di
avviamento, in quanto il portellone
verrà bloccato automaticamente.BAGAGLIAIO
Il portellone bagagliaio può essere
sbloccato solo dall’esterno vettura
agendo sulla maniglia elettrica di
aperturaA-fig. 102.
Il portellone può inoltre essere aperto
in ogni momento se le porte della vet-
tura sono sbloccate.
Mediante il menu di set-up del display
quadro strumenti (vedere “Display
multifunzionale riconfigurabile” nel
presente capitolo) è possibile attivare
l’opzione “Chiave”: in questo modo il
bagagliaio non si sblocca insieme alle
porte; per aprire premere il pulsante
R, del telecomando.
L’apertura del portellone bagagliaio è
accompagnata da una doppia segna-
lazione luminosa degli indicatori di
direzione.
fig. 102L0D0390m
fig. 103L0D0391m
Aggiungere oggetti sulla
cappelliera o sul portellone
(altoparlanti, spoiler, ecc.)
eccetto quando previsto dal
costruttore può pregiudicare il cor-
retto funzionamento degli ammor-
tizzatori laterali a gas del portellone
stesso.
Page 82 of 218
81
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

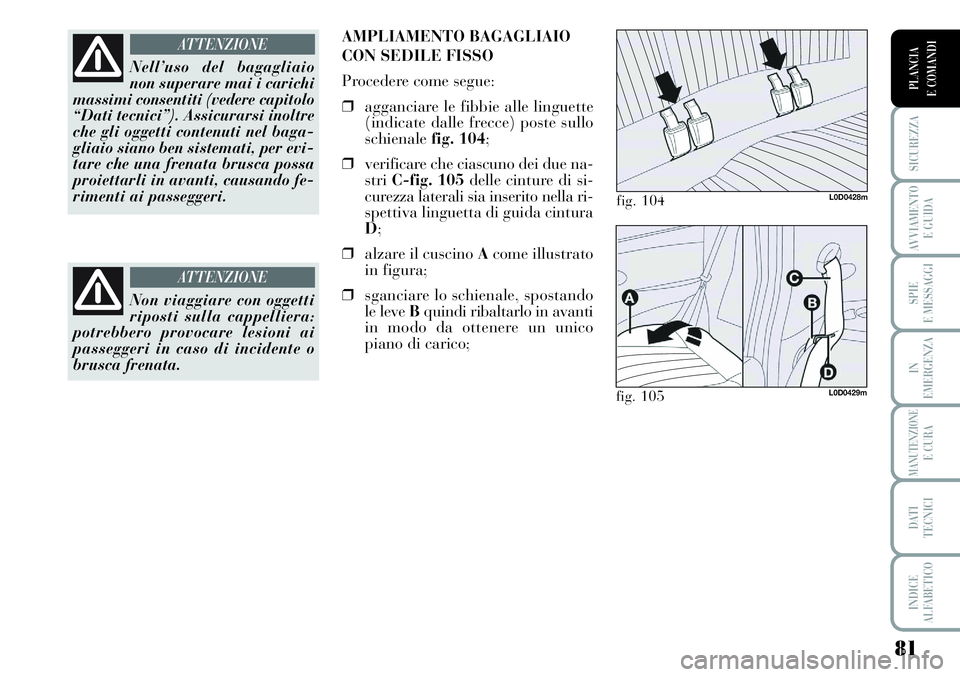

Nell’uso del bagagliaio
non superare mai i carichi
massimi consentiti (vedere capitolo
“Dati tecnici”). Assicurarsi inoltre
che gli oggetti contenuti nel baga-
gliaio siano ben sistemati, per evi-
tare che una frenata brusca possa
proiettarli in avanti, causando fe-
rimenti ai passeggeri.
ATTENZIONE
Non viaggiare con oggetti
riposti sulla cappelliera:
potrebbero provocare lesioni ai
passeggeri in caso di incidente o
brusca frenata.
ATTENZIONE
AMPLIAMENTO BAGAGLIAIO
CON SEDILE FISSO
Procedere come segue:
❒agganciare le fibbie alle linguette
(indicate dalle frecce) poste sullo
schienalefig. 104;
❒verificare che ciascuno dei due na-
striC-fig. 105delle cinture di si-
curezza laterali sia inserito nella ri-
spettiva linguetta di guida cintura
D;
❒alzare il cuscino Acome illustrato
in figura;
❒sganciare lo schienale, spostando
le leve Bquindi ribaltarlo in avanti
in modo da ottenere un unico
piano di carico;
fig. 104L0D0428m
fig. 105L0D0429m
Page 83 of 218
82
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

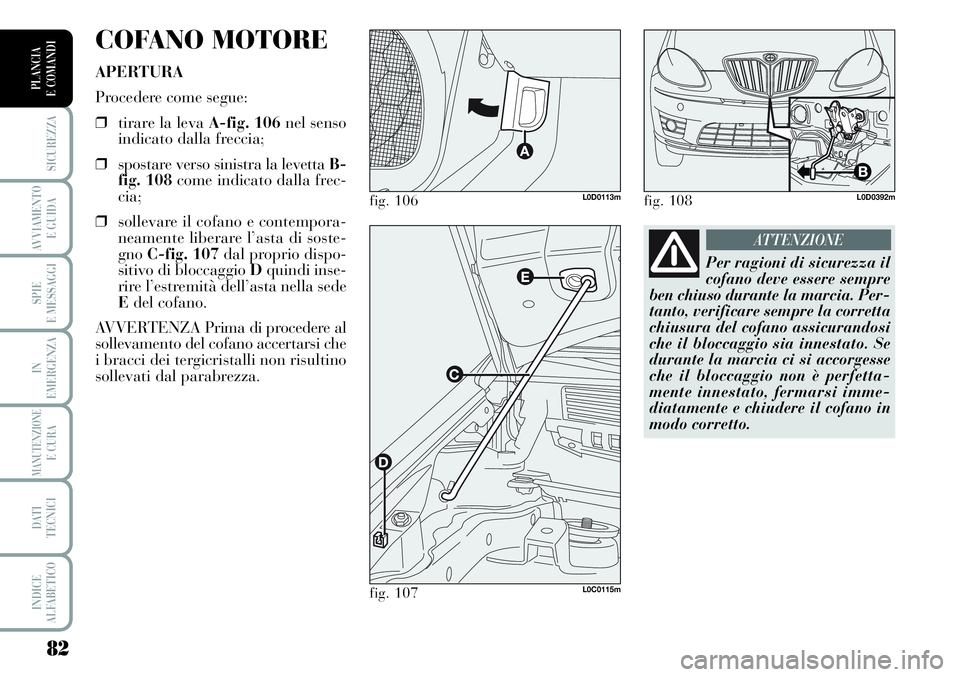

COFANO MOTORE
APERTURA
Procedere come segue:
❒tirare la levaA-fig. 106nel senso
indicato dalla freccia;
❒spostare verso sinistra la levetta B-
fig. 108 come indicato dalla frec-
cia;
❒sollevare il cofano e contempora-
neamente liberare l’asta di soste-
gnoC-fig. 107dal proprio dispo-
sitivo di bloccaggio Dquindi inse-
rire l’estremità dell’asta nella sede
Edel cofano.
AVVERTENZA Prima di procedere al
sollevamento del cofano accertarsi che
i bracci dei tergicristalli non risultino
sollevati dal parabrezza.
fig. 106L0D0113m
fig. 107L0C0115m
fig. 108L0D0392m
Per ragioni di sicurezza il
cofano deve essere sempre
ben chiuso durante la marcia. Per-
tanto, verificare sempre la corretta
chiusura del cofano assicurandosi
che il bloccaggio sia innestato. Se
durante la marcia ci si accorgesse
che il bloccaggio non è perfetta-
mente innestato, fermarsi imme-
diatamente e chiudere il cofano in
modo corretto.
ATTENZIONE
Page 84 of 218
83
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

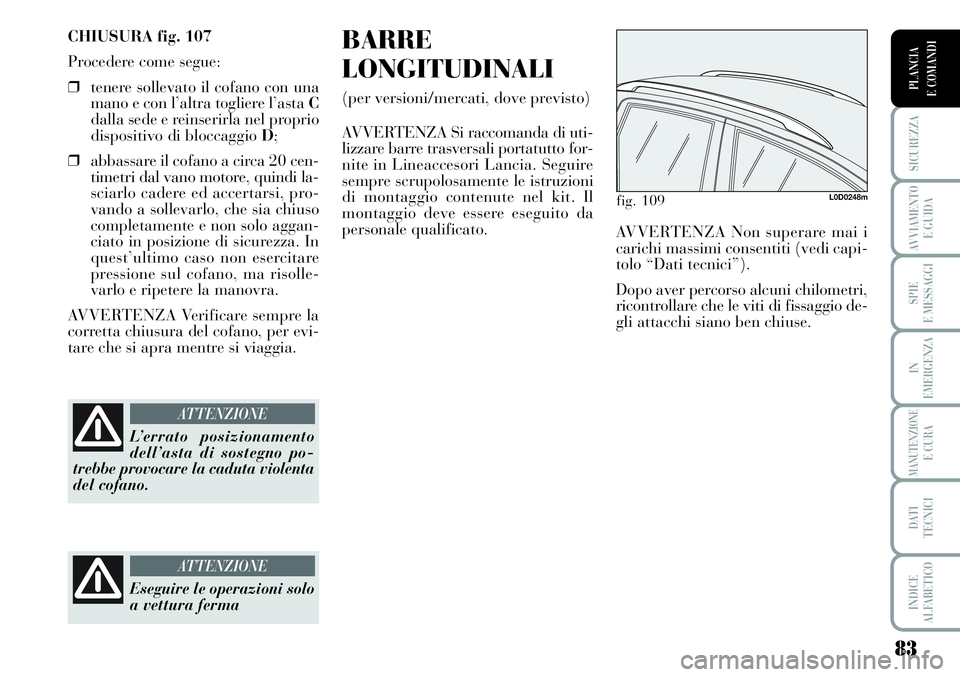

CHIUSURA fig. 107
Procedere come segue:
❒tenere sollevato il cofano con una
mano e con l’altra togliere l’asta C
dalla sede e reinserirla nel proprio
dispositivo di bloccaggio D;
❒abbassare il cofano a circa 20 cen-
timetri dal vano motore, quindi la-
sciarlo cadere ed accertarsi, pro-
vando a sollevarlo, che sia chiuso
completamente e non solo aggan-
ciato in posizione di sicurezza. In
quest’ultimo caso non esercitare
pressione sul cofano, ma risolle-
varlo e ripetere la manovra.
AVVERTENZA Verificare sempre la
corretta chiusura del cofano, per evi-
tare che si apra mentre si viaggia.BARRE
LONGITUDINALI
(per versioni/mercati, dove previsto)
AVVERTENZA Si raccomanda di uti-
lizzare barre trasversali portatutto for-
nite in Lineaccesori Lancia. Seguire
sempre scrupolosamente le istruzioni
di montaggio contenute nel kit. Il
montaggio deve essere eseguito da
personale qualificato.
L’errato posizionamento
dell’asta di sostegno po-
trebbe provocare la caduta violenta
del cofano.
ATTENZIONE
Eseguire le operazioni solo
a vettura ferma
ATTENZIONE
fig. 109L0D0248m
AVVERTENZA Non superare mai i
carichi massimi consentiti (vedi capi-
tolo “Dati tecnici”).
Dopo aver percorso alcuni chilometri,
ricontrollare che le viti di fissaggio de-
gli attacchi siano ben chiuse.
Page 85 of 218
84
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

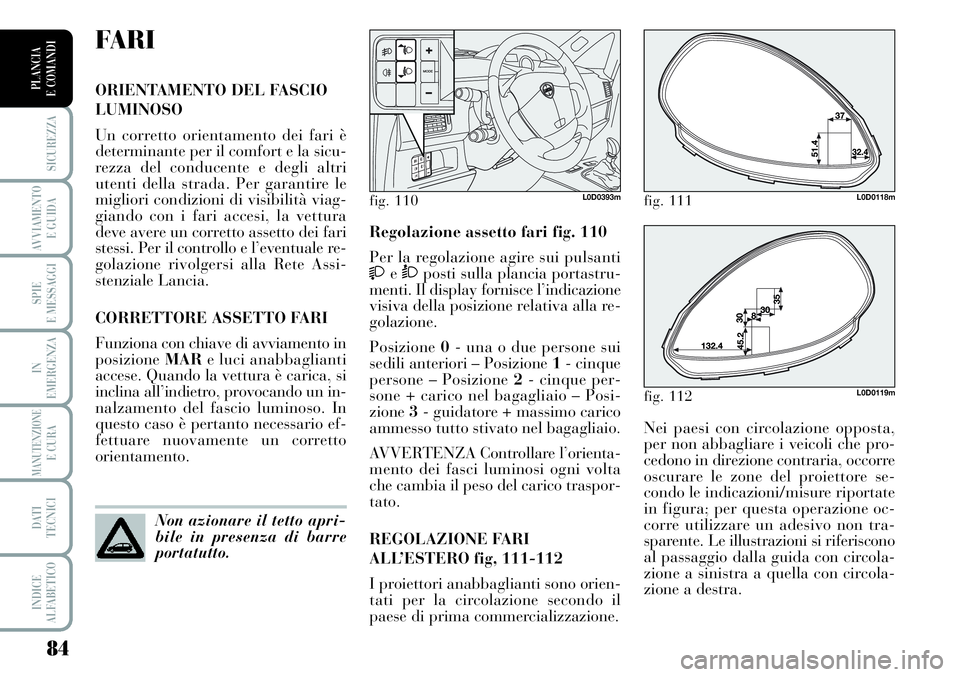

Nei paesi con circolazione opposta,
per non abbagliare i veicoli che pro-
cedono in direzione contraria, occorre
oscurare le zone del proiettore se-
condo le indicazioni/misure riportate
in figura; per questa operazione oc-
corre utilizzare un adesivo non tra-
sparente. Le illustrazioni si riferiscono
al passaggio dalla guida con circola-
zione a sinistra a quella con circola-
zione a destra. Regolazione assetto fari fig. 110
Per la regolazione agire sui pulsanti
eÒposti sulla plancia portastru-
menti. Il display fornisce l’indicazione
visiva della posizione relativa alla re-
golazione.
Posizione0- una o due persone sui
sedili anteriori – Posizione 1- cinque
persone – Posizione 2- cinque per-
sone + carico nel bagagliaio – Posi-
zione3- guidatore + massimo carico
ammesso tutto stivato nel bagagliaio.
AVVERTENZA Controllare l’orienta-
mento dei fasci luminosi ogni volta
che cambia il peso del carico traspor-
tato.
REGOLAZIONE FARI
ALL’ESTERO fig, 111-112
I proiettori anabbaglianti sono orien-
tati per la circolazione secondo il
paese di prima commercializzazione.
FA R I
ORIENTAMENTO DEL FASCIO
LUMINOSO
Un corretto orientamento dei fari è
determinante per il comfort e la sicu-
rezza del conducente e degli altri
utenti della strada. Per garantire le
migliori condizioni di visibilità viag-
giando con i fari accesi, la vettura
deve avere un corretto assetto dei fari
stessi. Per il controllo e l’eventuale re-
golazione rivolgersi alla Rete Assi-
stenziale Lancia.
CORRETTORE ASSETTO FARI
Funziona con chiave di avviamento in
posizioneMARe luci anabbaglianti
accese. Quando la vettura è carica, si
inclina all’indietro, provocando un in-
nalzamento del fascio luminoso. In
questo caso è pertanto necessario ef-
fettuare nuovamente un corretto
orientamento.
Non azionare il tetto apri-
bile in presenza di barre
portatutto.
fig. 110L0D0393mfig. 111L0D0118m
fig. 112L0D0119m
Page 86 of 218
85
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SISTEMA ABS
È un sistema, parte integrante del-
l’impianto frenante, che evita, con
qualsiasi condizione del fondo stra-
dale e di intensità dell’azione frenante,
il bloccaggio e conseguente slitta-
mento di una o più ruote, garantendo
in tal modo il controllo della vettura
anche nelle frenate di emergenza.
Completa l’impianto il sistema EBD
(Electronic Braking Force Distribu-
tion), che consente di ripartire l’azione
frenante fra le ruote anteriori e quelle
posteriori.
AVVERTENZA Per avere la massima
efficienza dell’impianto frenante è ne-
cessario un periodo di assestamento di
circa 500 km: durante questo periodo
è opportuno non effettuare frenate
troppo brusche, ripetute e prolungate.INTERVENTO DEL SISTEMA
L’intervento dell’ABS è rilevabile at-
traverso una leggera pulsazione del
pedale freno, accompagnata da ru-
morosità: ciò indica che è necessario
adeguare la velocità al tipo di strada
su cui si sta viaggiando.
MECHANICAL BRAKE ASSIST
(assistenza nelle frenate
d’emergenza)
(per versioni/mercati, dove previsto)
Il sistema, non escludibile, riconosce
le frenate d’emergenza (in base alla
velocità di azionamento del pedale
freno) e garantisce un incremento
della pressione idraulica frenante di
supporto a quella del guidatore, con-
sentendo interventi più veloci e po-
tenti dell’impianto frenante.
AVVERTENZA Quando il Mechani-
cal Brake Assist interviene, è possibile
avvertire delle rumorosità provenienti
dal sistema. Tale comportamento è da
ritenersi normale. Durante la frenata
mantenere comunque il pedale del
freno ben premuto.
Avaria EBD
È segnalata dall’accensione della spie
>exsul quadro strumenti, unita-
mente al messaggio (per versioni/
mercati, dove previsto) visualizzato
dal display multifunzionale (vedere
capitolo “Spie e messaggi”).
L’ABS sfrutta al meglio
l’aderenza disponibile, ma
non è in grado di aumentarla; oc-
corre quindi in ogni caso cautela
sui fondi scivolosi, senza correre
rischi ingiustificati.
ATTENZIONE
Se l’ABS interviene, è se-
gno che si sta raggiun-
gendo il limite di aderenza tra
pneumatici e fondo stradale: oc-
corre rallentare per adeguare la
marcia all’aderenza disponibile.
ATTENZIONE
SEGNALAZIONI DI ANOMALIE
Avaria ABS
È segnalata dall’accensione della spia
>sul quadro strumenti, unitamente
al messaggio (per versioni/mercati,
dove previsto) visualizzato dal display
multifunzionale riconfigurabile (ve-
dere capitolo “Spie e messaggi”).
In questo caso l’impianto frenante
mantiene la propria efficacia, ma
senza le potenzialità offerte dal si-
stema ABS. Procedere con prudenza
fino alla più vicina Rete Assistenziale
Lancia per la verifica dell’impianto.
Page 87 of 218
86
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SISTEMA EOBD
Il sistema EOBD (European On Board
Diagnosis) effettua una diagnosi con-
tinua dei componenti correlati alle
emissioni presenti sulla vettura.
Segnala inoltre, mediante l’accensione
della spia
Usul quadro strumenti
(unitamente al messaggio, per ver-
sioni/mercati, dove previsto, visualiz-
zato dal display multifunzionale ri-
configurabile - vedere capitolo “Spie
e messaggi”), la condizione di dete-
rioramento dei componenti stessi.
L’obiettivo del sistema è quello di:
❒tenere sotto controllo l’efficienza
dell’impianto;
❒segnalare un aumento delle emis-
sioni dovuto ad un malfunziona-
mento della vettura;
❒segnalare la necessità di sostituire
i componenti deteriorati. In questo caso, con frenate violente, si
può avere un bloccaggio precoce delle
ruote posteriori, con possibilità di
sbandamento. Guidare pertanto con
estrema cautela fino alla più vicina
Rete Assistenziale Lancia per la veri-
fica dell’impianto.Il sistema dispone inoltre di un con-
nettore, interfacciabile con adeguata
strumentazione, che permette la let-
tura dei codici di errore memorizzati
in centralina, insieme con una serie di
parametri specifici della diagnosi e del
funzionamento del motore. Questa ve-
rifica è possibile anche agli agenti ad-
detti al controllo del traffico.
AVVERTENZA Dopo l’eliminazione
dell’inconveniente, per la verifica
completa dell’impianto la Rete Assi-
stenziale Lancia è tenuta ad effettuare
test al banco di prova e, qualora fosse
necessario, prove su strada le quali
possono richiedere anche lunga per-
correnza.
Quando l’ABS interviene, e
si avvertono le pulsazioni
sul pedale del freno, non allegge-
rite la pressione, ma mantenete il
pedale ben premuto senza timore;
così Vi arresterete nel minor spa-
zio possibile, compatibilmente con
le condizioni del fondo stradale.
ATTENZIONE
In caso di accensione della
spiaxsul quadro stru-
menti (unitamente al messaggio,
per versioni/mercati, dove previ-
sto, visualizzato dal display mul-
tifunzionale), arrestare immedia-
tamente la vettura e rivolgersi alla
più vicina Rete Assistenziale Lan-
cia. L’eventuale perdita di fluido
dall’impianto idraulico, infatti,
pregiudica il funzionamento del-
l’impianto freni, sia di tipo con-
venzionale, che con il sistema an-
tibloccaggio ruote.
ATTENZIONE
Se, ruotando la chiave di
avviamento in posizione
MAR, la spia Unon si ac-
cende oppure se, durante la
marcia, si accende a luce fissa o
lampeggiante (unitamente al mes-
saggio visualizzato dal display mul-
tifunzionale riconfigurabile), rivol-
gersi il più presto possibile alla Rete
Assistenziale Lancia. La funziona-
lità della spia Upuò essere verifi-
cata mediante apposite apparec-
chiature dagli agenti di controllo del
traffico. Attenersi alle norme vigenti
nel Paese in cui si circola.
Page 88 of 218
87
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

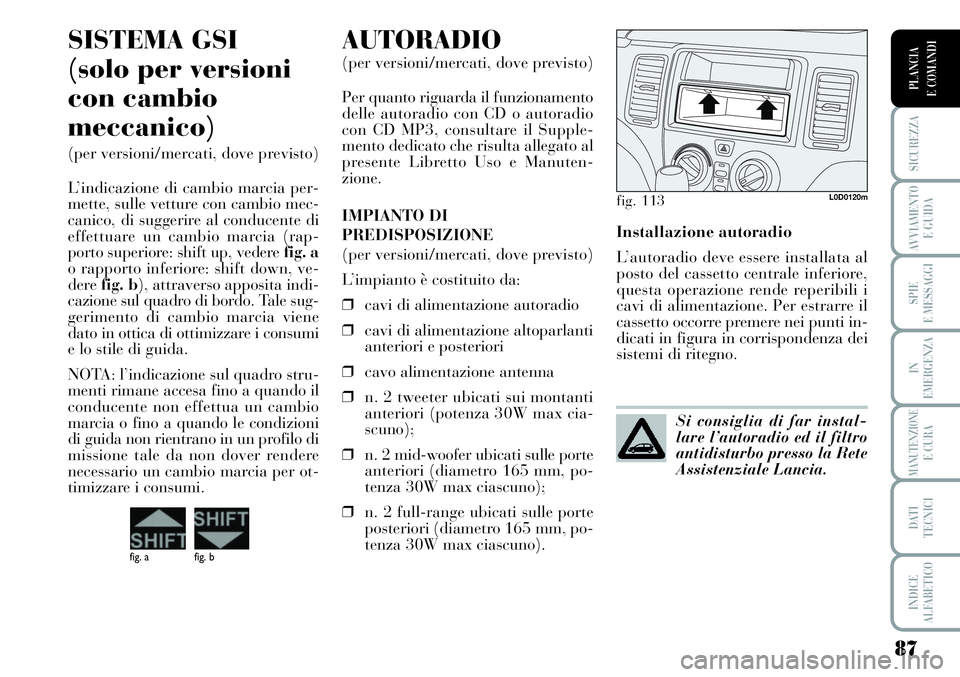

Installazione autoradio
L’autoradio deve essere installata al
posto del cassetto centrale inferiore,
questa operazione rende reperibili i
cavi di alimentazione. Per estrarre il
cassetto occorre premere nei punti in-
dicati in figura in corrispondenza dei
sistemi di ritegno.
AUTORADIO
(per versioni/mercati, dove previsto)
Per quanto riguarda il funzionamento
delle autoradio con CD o autoradio
con CD MP3, consultare il Supple-
mento dedicato che risulta allegato al
presente Libretto Uso e Manuten-
zione.
IMPIANTO DI
PREDISPOSIZIONE
(per versioni/mercati, dove previsto)
L’impianto è costituito da:
❒cavi di alimentazione autoradio
❒cavi di alimentazione altoparlanti
anteriori e posteriori
❒cavo alimentazione antenna
❒n. 2 tweeter ubicati sui montanti
anteriori (potenza 30W max cia-
scuno);
❒n. 2 mid-woofer ubicati sulle porte
anteriori (diametro 165 mm, po-
tenza 30W max ciascuno);
❒n. 2 full-range ubicati sulle porte
posteriori (diametro 165 mm, po-
tenza 30W max ciascuno).
fig. 113L0D0120m
Si consiglia di far instal-
lare l’autoradio ed il filtro
antidisturbo presso la Rete
Assistenziale Lancia.
SISTEMA GSI
(solo per versioni
con cambio
meccanico)
(per versioni/mercati, dove previsto)
L’indicazione di cambio marcia per-
mette, sulle vetture con cambio mec-
canico, di suggerire al conducente di
effettuare un cambio marcia (rap-
porto superiore: shift up, vedere fig. a
o rapporto inferiore: shift down, ve-
dere fig. b), attraverso apposita indi-
cazione sul quadro di bordo. Tale sug-
gerimento di cambio marcia viene
dato in ottica di ottimizzare i consumi
e lo stile di guida.
NOTA: l’indicazione sul quadro stru-
menti rimane accesa fino a quando il
conducente non effettua un cambio
marcia o fino a quando le condizioni
di guida non rientrano in un profilo di
missione tale da non dover rendere
necessario un cambio marcia per ot-
timizzare i consumi.
fig. a fig. b
Page 89 of 218
88
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

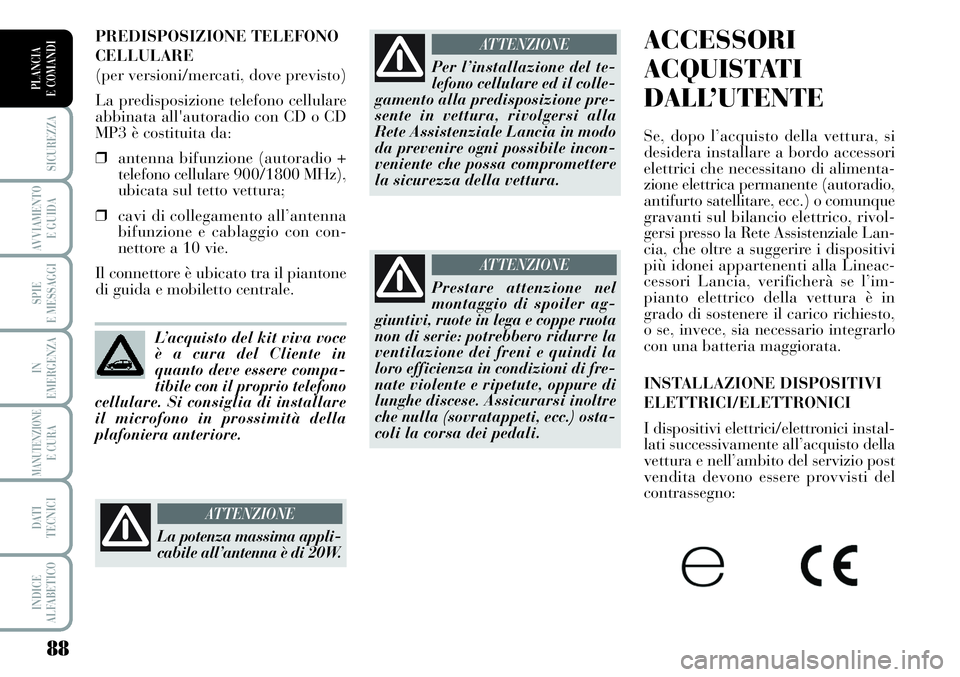

ACCESSORI
ACQUISTATI
DALL’UTENTE
Se, dopo l’acquisto della vettura, si
desidera installare a bordo accessori
elettrici che necessitano di alimenta-
zione elettrica permanente (autoradio,
antifurto satellitare, ecc.) o comunque
gravanti sul bilancio elettrico, rivol-
gersi presso la Rete Assistenziale Lan-
cia, che oltre a suggerire i dispositivi
più idonei appartenenti alla Lineac-
cessori Lancia, verificherà se l’im-
pianto elettrico della vettura è in
grado di sostenere il carico richiesto,
o se, invece, sia necessario integrarlo
con una batteria maggiorata.
INSTALLAZIONE DISPOSITIVI
ELETTRICI/ELETTRONICI
I dispositivi elettrici/elettronici instal-
lati successivamente all’acquisto della
vettura e nell’ambito del servizio post
vendita devono essere provvisti del
contrassegno: PREDISPOSIZIONE TELEFONO
CELLULARE
(per versioni/mercati, dove previsto)
La predisposizione telefono cellulare
abbinata all'autoradio con CD o CD
MP3 è costituita da:
❒antenna bifunzione (autoradio +
telefono cellulare 900/1800 MHz),
ubicata sul tetto vettura;
❒cavi di collegamento all’antenna
bifunzione e cablaggio con con-
nettore a 10 vie.
Il connettore è ubicato tra il piantone
di guida e mobiletto centrale.
L’acquisto del kit viva voce
è a cura del Cliente in
quanto deve essere compa-
tibile con il proprio telefono
cellulare. Si consiglia di installare
il microfono in prossimità della
plafoniera anteriore.
La potenza massima appli-
cabile all’antenna è di 20W.
ATTENZIONE
Per l’installazione del te-
lefono cellulare ed il colle-
gamento alla predisposizione pre-
sente in vettura, rivolgersi alla
Rete Assistenziale Lancia in modo
da prevenire ogni possibile incon-
veniente che possa compromettere
la sicurezza della vettura.
ATTENZIONE
Prestare attenzione nel
montaggio di spoiler ag-
giuntivi, ruote in lega e coppe ruota
non di serie: potrebbero ridurre la
ventilazione dei freni e quindi la
loro efficienza in condizioni di fre-
nate violente e ripetute, oppure di
lunghe discese. Assicurarsi inoltre
che nulla (sovratappeti, ecc.) osta-
coli la corsa dei pedali.
ATTENZIONE
Page 90 of 218
89
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

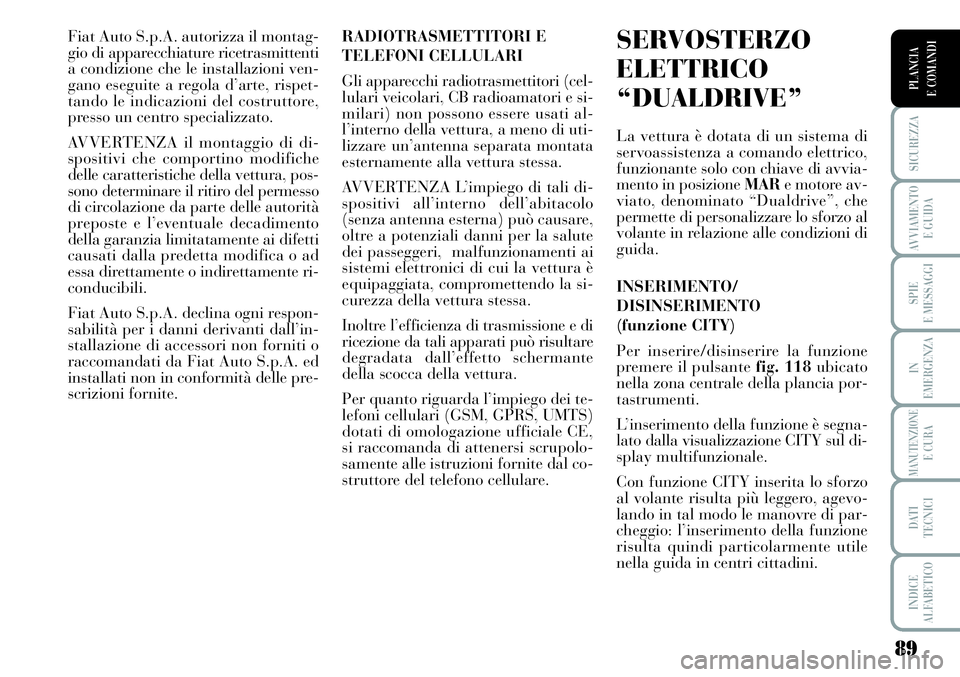

Fiat Auto S.p.A. autorizza il montag-
gio di apparecchiature ricetrasmittenti
a condizione che le installazioni ven-
gano eseguite a regola d’arte, rispet-
tando le indicazioni del costruttore,
presso un centro specializzato.
AVVERTENZA il montaggio di di-
spositivi che comportino modifiche
delle caratteristiche della vettura, pos-
sono determinare il ritiro del permesso
di circolazione da parte delle autorità
preposte e l’eventuale decadimento
della garanzia limitatamente ai difetti
causati dalla predetta modifica o ad
essa direttamente o indirettamente ri-
conducibili.
Fiat Auto S.p.A. declina ogni respon-
sabilità per i danni derivanti dall’in-
stallazione di accessori non forniti o
raccomandati da Fiat Auto S.p.A. ed
installati non in conformità delle pre-
scrizioni fornite.SERVOSTERZO
ELETTRICO
“DUALDRIVE”
La vettura è dotata di un sistema di
servoassistenza a comando elettrico,
funzionante solo con chiave di avvia-
mento in posizione MARe motore av-
viato, denominato “Dualdrive”, che
permette di personalizzare lo sforzo al
volante in relazione alle condizioni di
guida.
INSERIMENTO/
DISINSERIMENTO
(funzione CITY)
Per inserire/disinserire la funzione
premere il pulsante fig. 118ubicato
nella zona centrale della plancia por-
tastrumenti.
L’inserimento della funzione è segna-
lato dalla visualizzazione CITY sul di-
splay multifunzionale.
Con funzione CITY inserita lo sforzo
al volante risulta più leggero, agevo-
lando in tal modo le manovre di par-
cheggio: l’inserimento della funzione
risulta quindi particolarmente utile
nella guida in centri cittadini. RADIOTRASMETTITORI E
TELEFONI CELLULARI
Gli apparecchi radiotrasmettitori (cel-
lulari veicolari, CB radioamatori e si-
milari) non possono essere usati al-
l’interno della vettura, a meno di uti-
lizzare un’antenna separata montata
esternamente alla vettura stessa.
AVVERTENZA L’impiego di tali di-
spositivi all’interno dell’abitacolo
(senza antenna esterna) può causare,
oltre a potenziali danni per la salute
dei passeggeri, malfunzionamenti ai
sistemi elettronici di cui la vettura è
equipaggiata, compromettendo la si-
curezza della vettura stessa.
Inoltre l’efficienza di trasmissione e di
ricezione da tali apparati può risultare
degradata dall’effetto schermante
della scocca della vettura.
Per quanto riguarda l’impiego dei te-
lefoni cellulari (GSM, GPRS, UMTS)
dotati di omologazione ufficiale CE,
si raccomanda di attenersi scrupolo-
samente alle istruzioni fornite dal co-
struttore del telefono cellulare.
