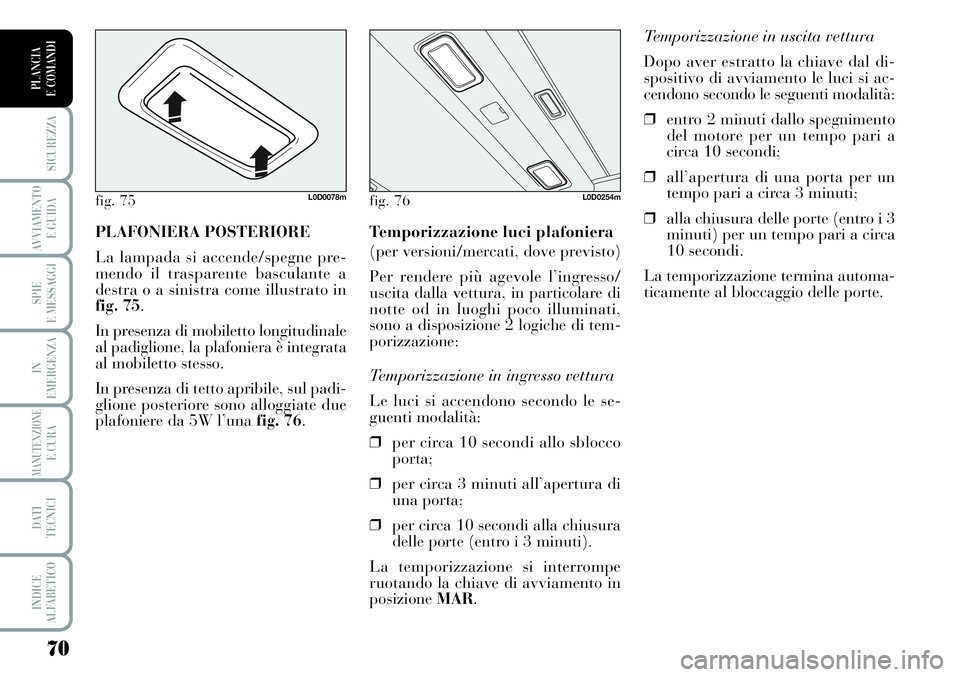

Temporizzazione in uscita vettura
Dopo aver estratto la chiave dal di-
spositivo di avviamento le luci si ac-
cendono secondo le seguenti modalità:
❒entro 2 minuti dallo spegnimento
del motore per un tempo pari a
circa 10 secondi;
❒all’apertura di una porta per un
tempo pari a circa 3 minuti;
❒alla chiusura delle porte (entro i 3
minuti) per un tempo pari a circa
10 secondi.
La temporizzazione termina automa-
ticamente al bloccaggio delle porte. Temporizzazione luci plafoniera
(per versioni/mercati, dove previsto)
Per rendere più agevole l’ingresso/
uscita dalla vettura, in particolare di
notte od in luoghi poco illuminati,
sono a disposizione 2 logiche di tem-
porizzazione:
Temporizzazione in ingresso vettura
Le luci si accendono secondo le se-
guenti modalità:
❒per circa 10 secondi allo sblocco
porta;
❒per circa 3 minuti all’apertura di
una porta;
❒per circa 10 secondi alla chiusura
delle porte (entro i 3 minuti).
La temporizzazione si interrompe
ruotando la chiave di avviamento in
posizioneMAR. PLAFONIERA POSTERIORE
La lampada si accende/spegne pre-
mendo il trasparente basculante a
destra o a sinistra come illustrato in
fig. 75.
In presenza di mobiletto longitudinale
al padiglione, la plafoniera è integrata
al mobiletto stesso.
In presenza di tetto apribile, sul padi-
glione posteriore sono alloggiate due
plafoniere da 5W l’una fig. 76.
fig. 75L0D0078mfig. 76L0D0254m
Page 72 of 218
71
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

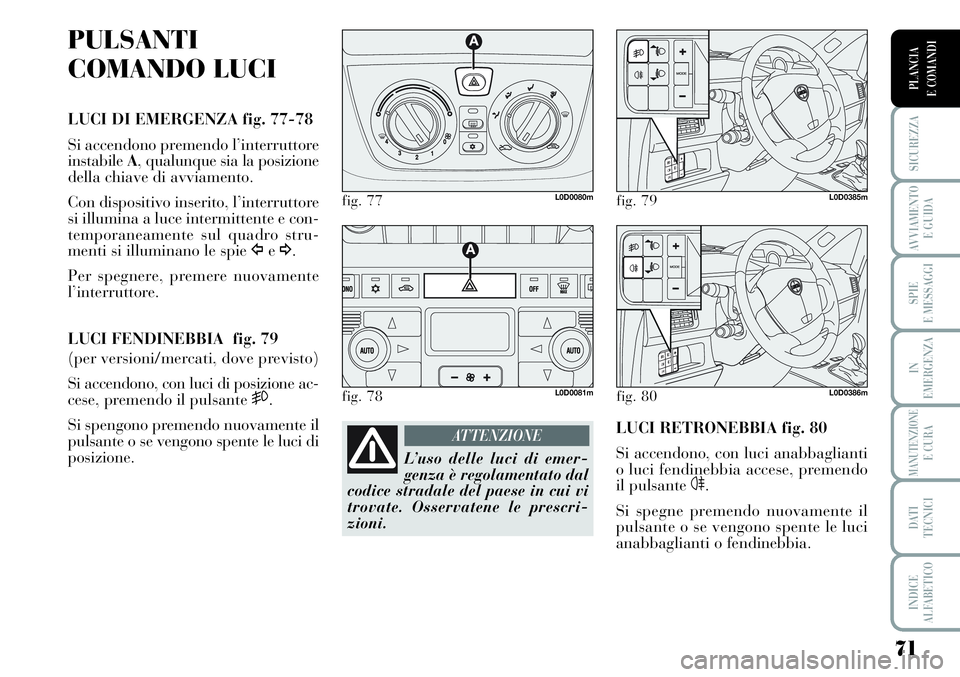

PULSANTI
COMANDO LUCI
LUCI DI EMERGENZA fig. 77-78
Si accendono premendo l’interruttore
instabileA, qualunque sia la posizione
della chiave di avviamento.
Con dispositivo inserito, l’interruttore
si illumina a luce intermittente e con-
temporaneamente sul quadro stru-
menti si illuminano le spie Îe¥.
Per spegnere, premere nuovamente
l’interruttore.
LUCI FENDINEBBIA fig. 79
(per versioni/mercati, dove previsto)
Si accendono, con luci di posizione ac-
cese, premendo il pulsante
5.
Si spengono premendo nuovamente il
pulsante o se vengono spente le luci di
posizione.
fig. 77L0D0080m
fig. 78L0D0081m
fig. 79L0D0385m
L’uso delle luci di emer-
genza è regolamentato dal
codice stradale del paese in cui vi
trovate. Osservatene le prescri-
zioni.
ATTENZIONELUCI RETRONEBBIA fig. 80
Si accendono, con luci anabbaglianti
o luci fendinebbia accese, premendo
il pulsante
4.
Si spegne premendo nuovamente il
pulsante o se vengono spente le luci
anabbaglianti o fendinebbia.
fig. 80L0D0386m
Page 73 of 218
72
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

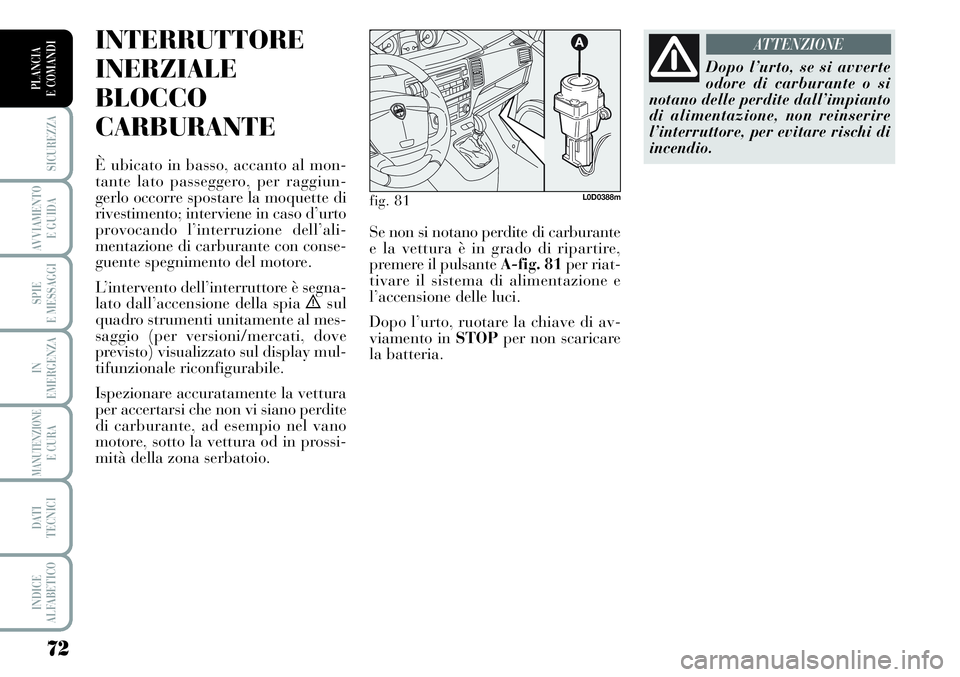

INTERRUTTORE
INERZIALE
BLOCCO
CARBURANTE
È ubicato in basso, accanto al mon-
tante lato passeggero, per raggiun-
gerlo occorre spostare la moquette di
rivestimento; interviene in caso d’urto
provocando l’interruzione dell’ali-
mentazione di carburante con conse-
guente spegnimento del motore.
L’intervento dell’interruttore è segna-
lato dall’accensione della spia
èsul
quadro strumenti unitamente al mes-
saggio (per versioni/mercati, dove
previsto) visualizzato sul display mul-
tifunzionale riconfigurabile.
Ispezionare accuratamente la vettura
per accertarsi che non vi siano perdite
di carburante, ad esempio nel vano
motore, sotto la vettura od in prossi-
mità della zona serbatoio.
Dopo l’urto, se si avverte
odore di carburante o si
notano delle perdite dall’impianto
di alimentazione, non reinserire
l’interruttore, per evitare rischi di
incendio.
ATTENZIONE
fig. 81L0D0388m
Se non si notano perdite di carburante
e la vettura è in grado di ripartire,
premere il pulsante A-fig. 81per riat-
tivare il sistema di alimentazione e
l’accensione delle luci.
Dopo l’urto, ruotare la chiave di av-
viamento in STOPper non scaricare
la batteria.
Page 74 of 218
73
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

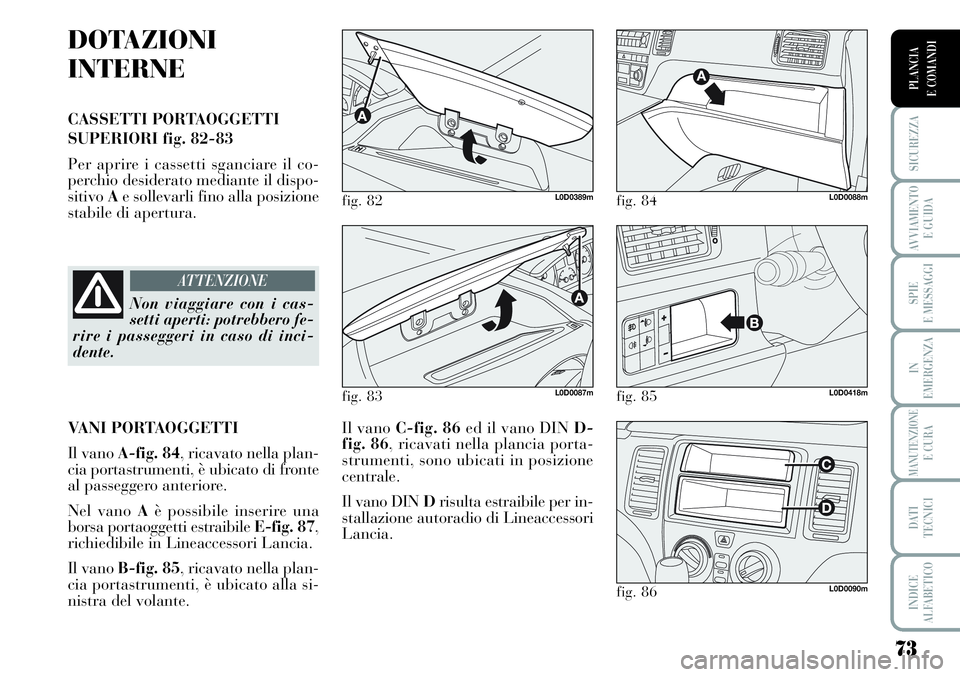

DOTAZIONI
INTERNE
CASSETTI PORTAOGGETTI
SUPERIORI fig. 82-83
Per aprire i cassetti sganciare il co-
perchio desiderato mediante il dispo-
sitivoAe sollevarli fino alla posizione
stabile di apertura.
Il vano C-fig. 86ed il vano DIN D-
fig. 86, ricavati nella plancia porta-
strumenti, sono ubicati in posizione
centrale.
Il vano DIN Drisulta estraibile per in-
stallazione autoradio di Lineaccessori
Lancia.
fig. 82L0D0389m
fig. 83L0D0087m
Non viaggiare con i cas-
setti aperti: potrebbero fe-
rire i passeggeri in caso di inci-
dente.
ATTENZIONE
fig. 84L0D0088m
fig. 85L0D0418m
fig. 86L0D0090m
VANI PORTAOGGETTI
Il vano A-fig. 84, ricavato nella plan-
cia portastrumenti, è ubicato di fronte
al passeggero anteriore.
Nel vano Aè possibile inserire una
borsa portaoggetti estraibile E-fig. 87,
richiedibile in Lineaccessori Lancia.
Il vano B-fig. 85, ricavato nella plan-
cia portastrumenti, è ubicato alla si-
nistra del volante.
Page 75 of 218
74
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

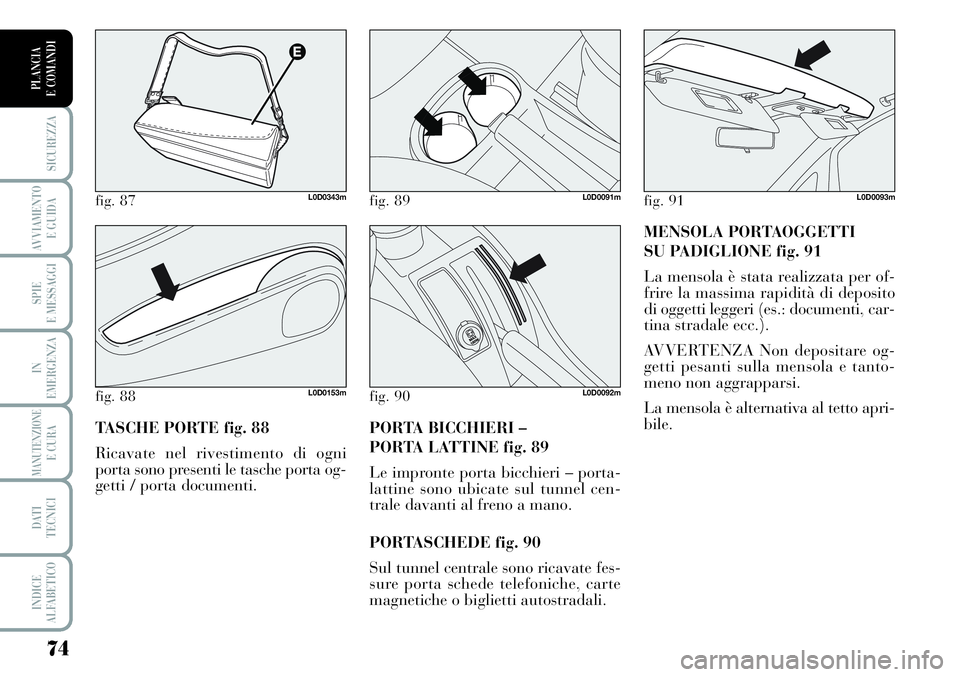

MENSOLA PORTAOGGETTI
SU PADIGLIONE fig. 91
La mensola è stata realizzata per of-
frire la massima rapidità di deposito
di oggetti leggeri (es.: documenti, car-
tina stradale ecc.).
AVVERTENZA Non depositare og-
getti pesanti sulla mensola e tanto-
meno non aggrapparsi.
La mensola è alternativa al tetto apri-
bile.
PORTA BICCHIERI –
PORTA LATTINE fig. 89
Le impronte porta bicchieri – porta-
lattine sono ubicate sul tunnel cen-
trale davanti al freno a mano.
PORTASCHEDE fig. 90
Sul tunnel centrale sono ricavate fes-
sure porta schede telefoniche, carte
magnetiche o biglietti autostradali. TASCHE PORTE fig. 88
Ricavate nel rivestimento di ogni
porta sono presenti le tasche porta og-
getti / porta documenti.
fig. 87L0D0343m
fig. 88L0D0153m
fig. 89L0D0091m
fig. 90L0D0092m
fig. 91L0D0093m
Page 76 of 218
75
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

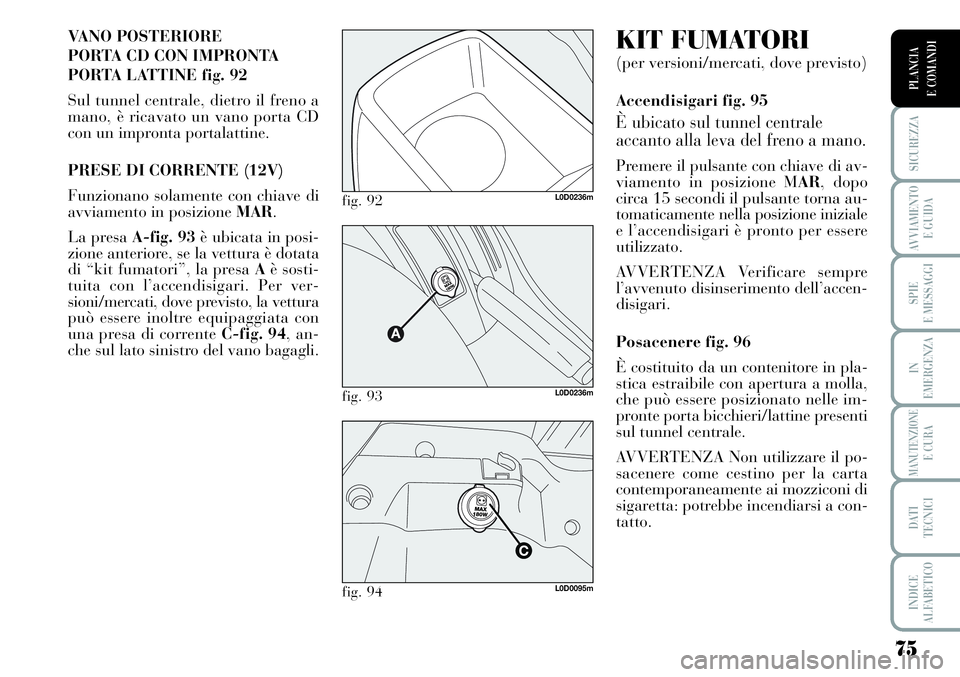

VANO POSTERIORE
PORTA CD CON IMPRONTA
PORTA LATTINE fig. 92
Sul tunnel centrale, dietro il freno a
mano, è ricavato un vano porta CD
con un impronta portalattine.
PRESE DI CORRENTE (12V)
Funzionano solamente con chiave di
avviamento in posizione MAR.
La presa A-fig. 93è ubicata in posi-
zione anteriore, se la vettura è dotata
di “kit fumatori”, la presa Aè sosti-
tuita con l’accendisigari. Per ver-
sioni/mercati, dove previsto, la vettura
può essere inoltre equipaggiata con
una presa di corrente C-fig. 94, an-
che sul lato sinistro del vano bagagli.
fig. 92L0D0236m
fig. 93L0D0236m
fig. 94L0D0095m
KIT FUMATORI
(per versioni/mercati, dove previsto)
Accendisigari fig. 95
È ubicato sul tunnel centrale
accanto alla leva del freno a mano.
Premere il pulsante con chiave di av-
viamento in posizione MAR, dopo
circa 15 secondi il pulsante torna au-
tomaticamente nella posizione iniziale
e l’accendisigari è pronto per essere
utilizzato.
AVVERTENZA Verificare sempre
l’avvenuto disinserimento dell’accen-
disigari.
Posacenere fig. 96
È costituito da un contenitore in pla-
stica estraibile con apertura a molla,
che può essere posizionato nelle im-
pronte porta bicchieri/lattine presenti
sul tunnel centrale.
AVVERTENZA Non utilizzare il po-
sacenere come cestino per la carta
contemporaneamente ai mozziconi di
sigaretta: potrebbe incendiarsi a con-
tatto.
Page 77 of 218

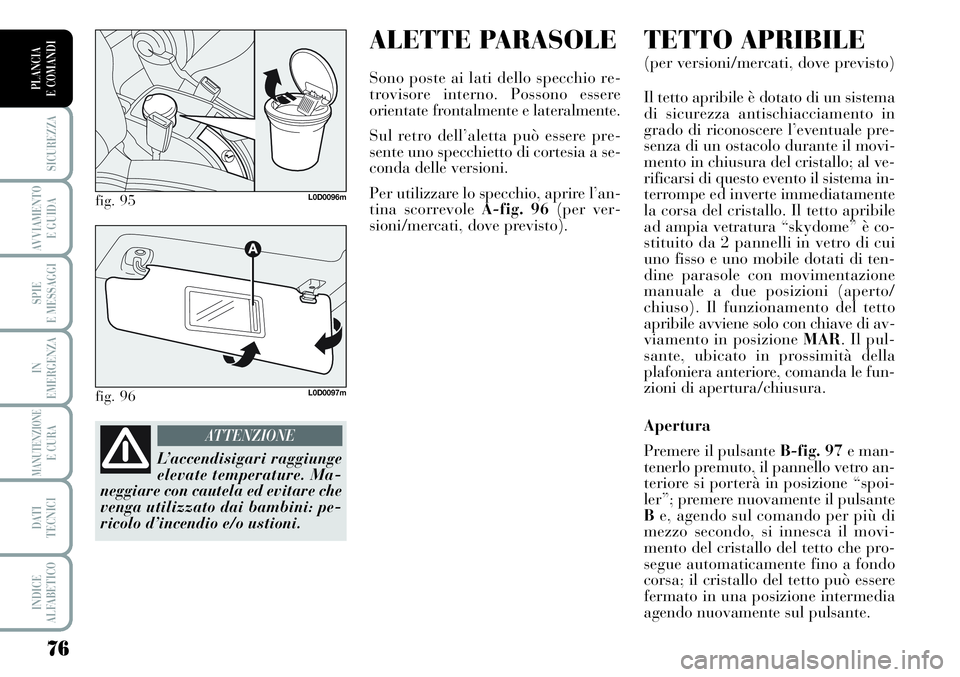

ALETTE PARASOLE
Sono poste ai lati dello specchio re-
trovisore interno. Possono essere
orientate frontalmente e lateralmente.
Sul retro dell’aletta può essere pre-
sente uno specchietto di cortesia a se-
conda delle versioni.
Per utilizzare lo specchio, aprire l’an-
tina scorrevole A-fig. 96(per ver-
sioni/mercati, dove previsto).
TETTO APRIBILE
(per versioni/mercati, dove previsto)
Il tetto apribile è dotato di un sistema
di sicurezza antischiacciamento in
grado di riconoscere l’eventuale pre-
senza di un ostacolo durante il movi-
mento in chiusura del cristallo; al ve-
rificarsi di questo evento il sistema in-
terrompe ed inverte immediatamente
la corsa del cristallo. Il tetto apribile
ad ampia vetratura “skydome” è co-
stituito da 2 pannelli in vetro di cui
uno fisso e uno mobile dotati di ten-
dine parasole con movimentazione
manuale a due posizioni (aperto/
chiuso). Il funzionamento del tetto
apribile avviene solo con chiave di av-
viamento in posizione MAR. Il pul-
sante, ubicato in prossimità della
plafoniera anteriore, comanda le fun-
zioni di apertura/chiusura.

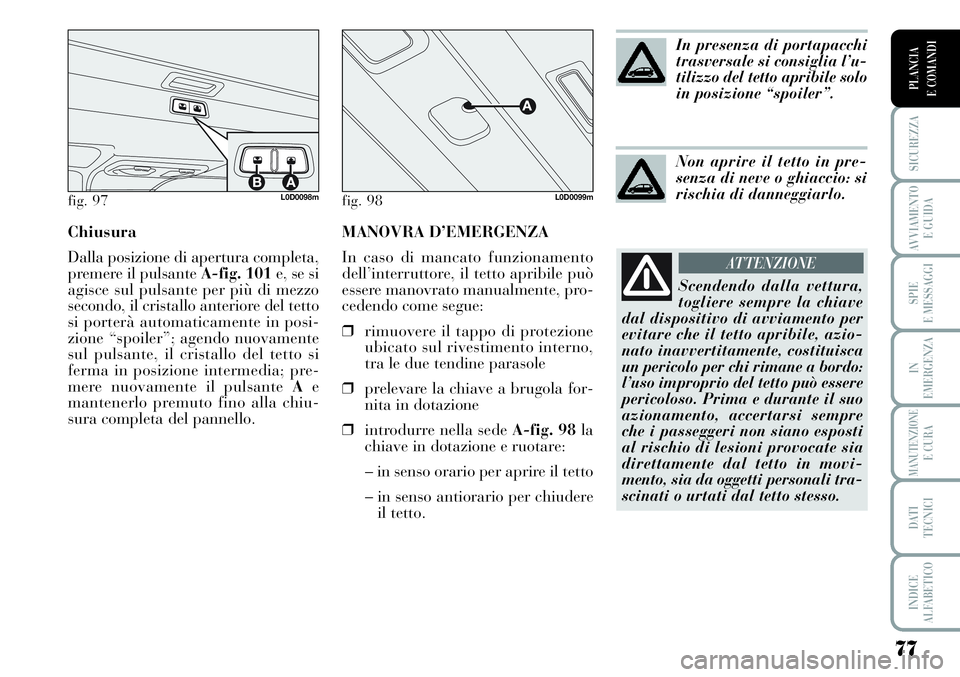

Apertura
Premere il pulsante B-fig. 97e man-
tenerlo premuto, il pannello vetro an-
teriore si porterà in posizione “spoi-
ler”; premere nuovamente il pulsante
Be, agendo sul comando per più di
mezzo secondo, si innesca il movi-
mento del cristallo del tetto che pro-
segue automaticamente fino a fondo
corsa; il cristallo del tetto può essere
fermato in una posizione intermedia
agendo nuovamente sul pulsante.
76
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 95L0D0096m
fig. 96L0D0097m
L’accendisigari raggiunge
elevate temperature. Ma-
neggiare con cautela ed evitare che
venga utilizzato dai bambini: pe-
ricolo d’incendio e/o ustioni.
ATTENZIONE
Page 78 of 218
MANOVRA D’EMERGENZA
In caso di mancato funzionamento
dell’interruttore, il tetto apribile può
essere manovrato manualmente, pro-
cedendo come segue:
❒rimuovere il tappo di protezione
ubicato sul rivestimento interno,
tra le due tendine parasole
❒prelevare la chiave a brugola for-
nita in dotazione
❒introdurre nella sede A-fig. 98la
chiave in dotazione e ruotare:
– in senso orario per aprire il tetto
– in senso antiorario per chiudere
il tetto. Chiusura
Dalla posizione di apertura completa,
premere il pulsante A-fig. 101e, se si
agisce sul pulsante per più di mezzo
secondo, il cristallo anteriore del tetto
si porterà automaticamente in posi-
zione “spoiler”; agendo nuovamente
sul pulsante, il cristallo del tetto si
ferma in posizione intermedia; pre-
mere nuovamente il pulsante Ae
mantenerlo premuto fino alla chiu-
sura completa del pannello.
77
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 97L0D0098mfig. 98L0D0099m
In presenza di portapacchi
trasversale si consiglia l’u-
tilizzo del tetto apribile solo
in posizione “spoiler”.
Non aprire il tetto in pre-
senza di neve o ghiaccio: si
rischia di danneggiarlo.
Scendendo dalla vettura,
togliere sempre la chiave
dal dispositivo di avviamento per
evitare che il tetto apribile, azio-
nato inavvertitamente, costituisca
un pericolo per chi rimane a bordo:
l’uso improprio del tetto può essere
pericoloso. Prima e durante il suo
azionamento, accertarsi sempre
che i passeggeri non siano esposti
al rischio di lesioni provocate sia
direttamente dal tetto in movi-
mento, sia da oggetti personali tra-
scinati o urtati dal tetto stesso.
ATTENZIONE
Page 79 of 218
78
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

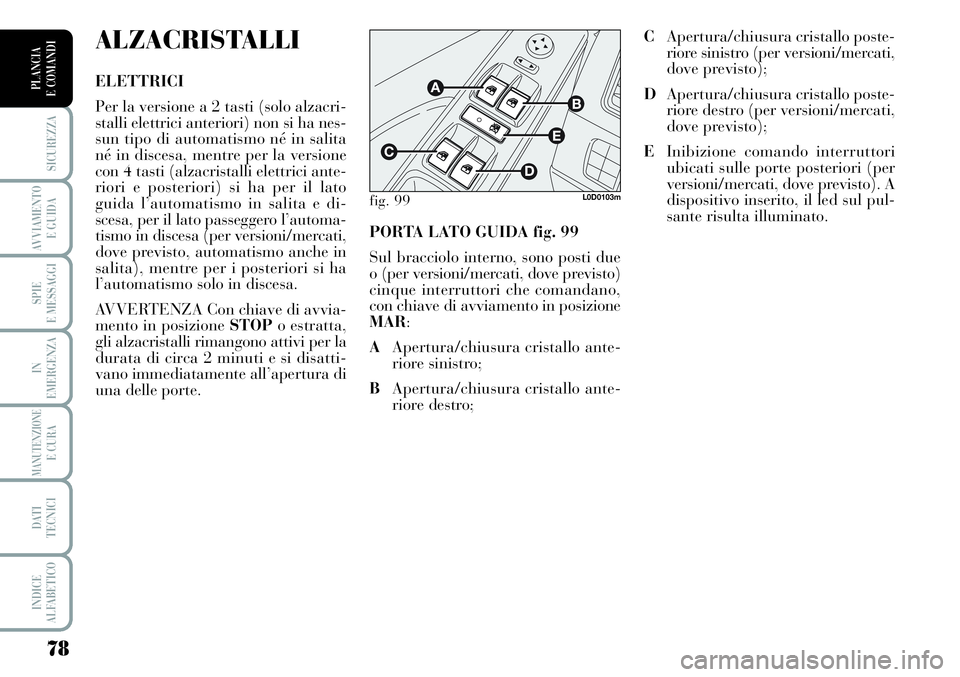

PORTA LATO GUIDA fig. 99
Sul bracciolo interno, sono posti due
o (per versioni/mercati, dove previsto)
cinque interruttori che comandano,
con chiave di avviamento in posizione
MAR:
AApertura/chiusura cristallo ante-
riore sinistro;
BApertura/chiusura cristallo ante-
riore destro;
ALZACRISTALLI
ELETTRICI
Per la versione a 2 tasti (solo alzacri-
stalli elettrici anteriori) non si ha nes-
sun tipo di automatismo né in salita
né in discesa, mentre per la versione
con 4 tasti (alzacristalli elettrici ante-
riori e posteriori) si ha per il lato
guida l’automatismo in salita e di-
scesa, per il lato passeggero l’automa-
tismo in discesa (per versioni/mercati,
dove previsto, automatismo anche in
salita), mentre per i posteriori si ha
l’automatismo solo in discesa.
AVVERTENZA Con chiave di avvia-
mento in posizione STOPo estratta,
gli alzacristalli rimangono attivi per la
durata di circa 2 minuti e si disatti-
vano immediatamente all’apertura di
una delle porte.
fig. 99L0D0103m
CApertura/chiusura cristallo poste-
riore sinistro (per versioni/mercati,
dove previsto);
DApertura/chiusura cristallo poste-
riore destro (per versioni/mercati,
dove previsto);
EInibizione comando interruttori
ubicati sulle porte posteriori (per
versioni/mercati, dove previsto). A
dispositivo inserito, il led sul pul-
sante risulta illuminato.
Page 80 of 218
79
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

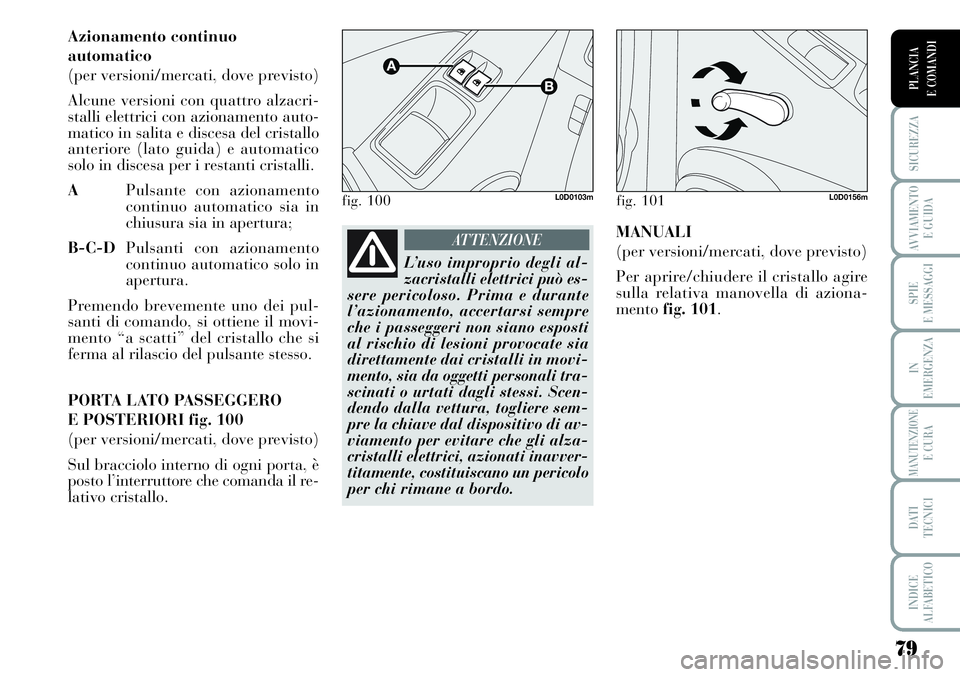

Azionamento continuo
automatico
(per versioni/mercati, dove previsto)
Alcune versioni con quattro alzacri-
stalli elettrici con azionamento auto-
matico in salita e discesa del cristallo
anteriore (lato guida) e automatico
solo in discesa per i restanti cristalli.
APulsante con azionamento
continuo automatico sia in
chiusura sia in apertura;
B-C-DPulsanti con azionamento
continuo automatico solo in
apertura.
Premendo brevemente uno dei pul-
santi di comando, si ottiene il movi-
mento “a scatti” del cristallo che si
ferma al rilascio del pulsante stesso.
PORTA LATO PASSEGGERO
E POSTERIORI fig. 100
(per versioni/mercati, dove previsto)
Sul bracciolo interno di ogni porta, è
posto l’interruttore che comanda il re-
lativo cristallo.
fig. 100L0D0103m
L’uso improprio degli al-
zacristalli elettrici può es-
sere pericoloso. Prima e durante
l’azionamento, accertarsi sempre
che i passeggeri non siano esposti
al rischio di lesioni provocate sia
direttamente dai cristalli in movi-
mento, sia da oggetti personali tra-
scinati o urtati dagli stessi. Scen-
dendo dalla vettura, togliere sem-
pre la chiave dal dispositivo di av-
viamento per evitare che gli alza-
cristalli elettrici, azionati inavver-
titamente, costituiscano un pericolo
per chi rimane a bordo.
ATTENZIONE
fig. 101L0D0156m
MANUALI
(per versioni/mercati, dove previsto)
Per aprire/chiudere il cristallo agire
sulla relativa manovella di aziona-
mentofig. 101.
