Lancia Musa 2012 Notice d'entretien (in French)

Code type moteur
350A1000
843A1000
192B2000
188A9000
199A3000
199B1000
350A2000
350A3000
190
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
DONNÉES
TECHNIQUES
Code carrosserie
350 AXF1A08 VL (5 places) (❍)
350 AXA1B 07RL (5 places) (❒)
350 AXE1A06 EL (5 places) (❍)
350 AXB1A01UL (5 places) (❍)
350 AXG1A09 ASL (5 places) (❍)
350 AXG1A09 ATL (5 places) (*) (❍)
350AXM1A 13DL (5 places) (*) (❒)
350 AXH1A 11PL (5 places) (*) (❍)
350 AXH1A 11RL (5 places) (*) (❒)
350 AXL1A12 PL (5 places) (*) (❍)
350 AXL1A12 RL (5 places) (*) (❒)

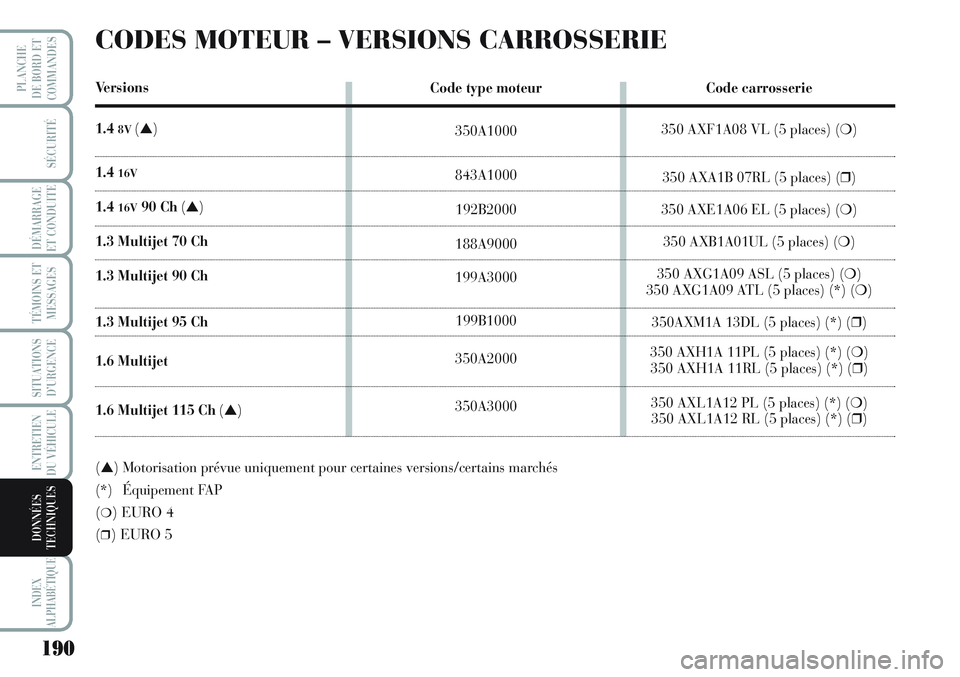

CODES MOTEUR – VERSIONS CARROSSERIE
Versions
1.4
8V(▲)
1.416V
1.416V90 Ch(▲)
1.3 Multijet 70 Ch
1.3 Multijet 90 Ch
1.3 Multijet 95 Ch
1.6 Multijet
1.6 Multijet 115 Ch(▲)
(▲) Motorisation prévue uniquement pour certaines versions/certains marchés
(*) Équipement FAP
(❍) EURO 4
(
❒) EURO 5

191
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
DONNÉES
TECHNIQUES
1.48V(▲)
350A1000
Otto
4 en ligne
2
72 x 84
1368
11±0,2
57
77
6000
115
11,7
3000
NGK ZKR7A-10
Essence verte
sans plomb
95 RON
(Spécification
EN228)
1.6 Multijet
350A2000
Diesel
4 en ligne
4
79,5 x 80,5
1598
16,5±1
88
120
3500
300
30,5
1500
–
Gazole pour
traction
automobile
(Spécification
EN590)
1.416V
843A1000
Otto
4 en ligne
4
72 x 84
1368
11±0,2
70
95
5800
128
13
4500
NGK ZKR7A-10
Essence verte
sans plomb
95 RON
(Spécification
EN228)
1.3 Multijet
70 Ch
188A9000
Diesel
4 en ligne
4
69,6 x 82
1248
18±0,4
51
70
4000
180
18,3
1750
–
Gazole pour
traction
automobile
(Spécification
EN590)
1.3 Multijet
95 Ch
199B1000
Diesel
4 en ligne
4
69,6 x 82
1248
16,8 + 0,2/- 0,4
70
95
4000
200
20
1500
–
Gazole pour
traction
automobile
(Spécification
EN590)
1.3 Multijet
90 Ch
199A3000
Diesel
4 en ligne
4
69,6 x 82
1248
17,6±0,4
66
90
4000
200
20
1750
–
Gazole pour
traction
automobile
(Spécification
EN590)

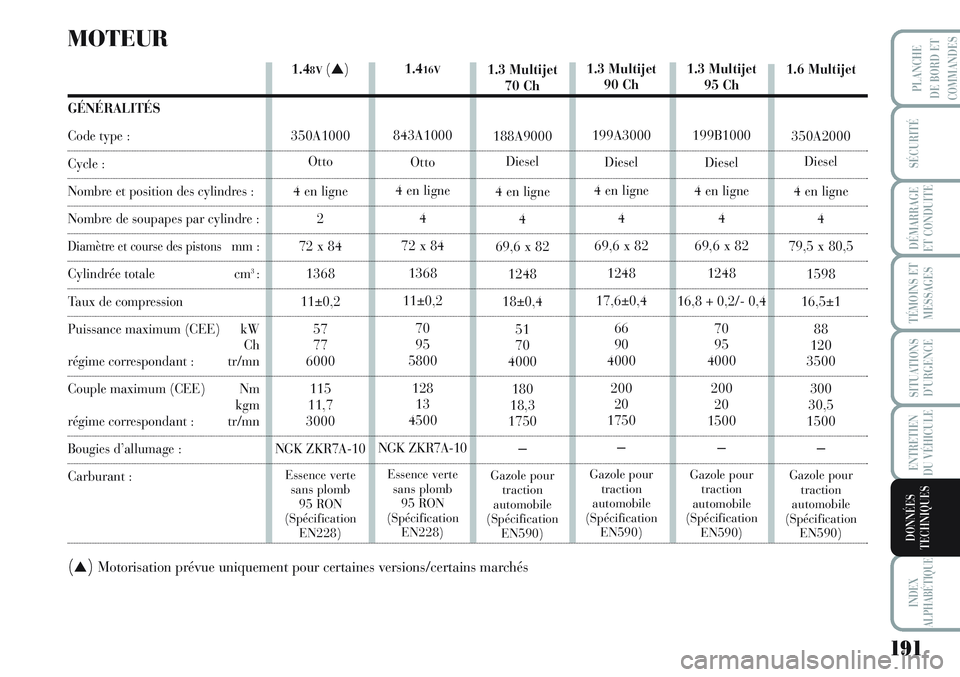

MOTEUR
GÉNÉRALITÉS
Code type :
Cycle :
Nombre et position des cylindres :
Nombre de soupapes par cylindre :
Diamètre et course des pistonsmm :
Cylindrée totale cm3:
Taux de compression
Puissance maximum (CEE) kW
Ch
régime correspondant : tr/mn
Couple maximum (CEE) Nm
kgm
régime correspondant : tr/mn
Bougies d’allumage :
Carburant :
(▲)Motorisation prévue uniquement pour certaines versions/certains marchés

192
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
DONNÉES
TECHNIQUES
Des modifications ou des réparations du système d’alimentation effectuées de manière non correcte et sans
tenir compte des caractéristiques techniques du système, peuvent provoquer des anomalies de fonctionne-
ment avec risques d’incendie.
(▲) Motorisation prévue uniquement pour certaines versions/certains marchés

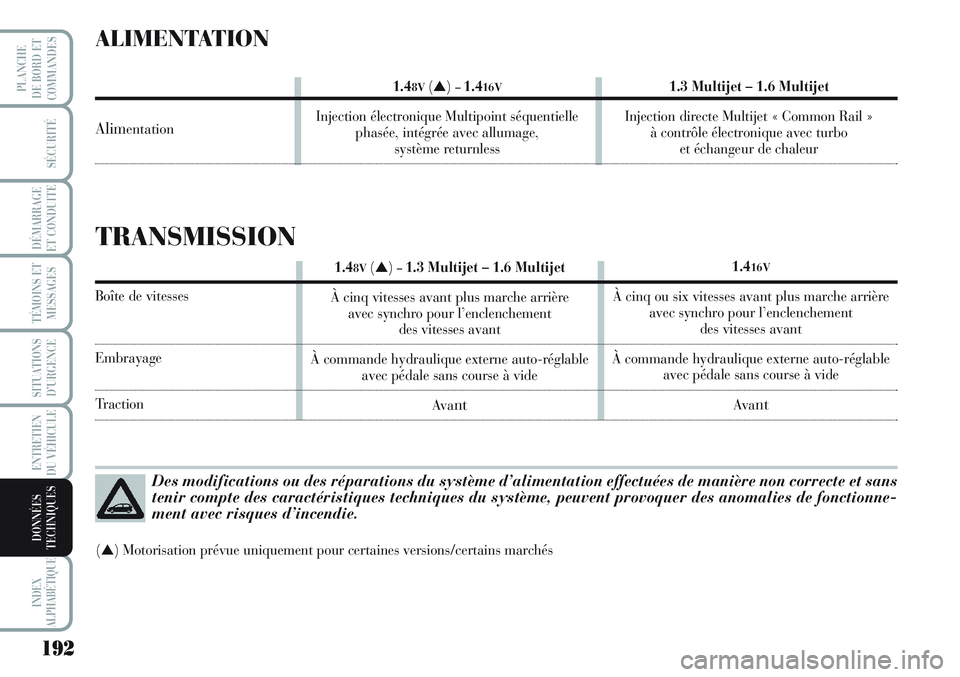

ALIMENTATION
Alimentation
1.48V(▲)–1.416V
Injection électronique Multipoint séquentielle
phasée, intégrée avec allumage,
système returnless1.3 Multijet – 1.6 Multijet
Injection directe Multijet « Common Rail »
à contrôle électronique avec turbo
et échangeur de chaleur
TRANSMISSION
Boîte de vitesses
Embrayage
Traction1.4
16V
À cinq ou six vitesses avant plus marche arrière
avec synchro pour l’enclenchement
des vitesses avant
À commande hydraulique externe auto-réglable
avec pédale sans course à vide
Av a
nt
1.48V(▲)–1.3 Multijet – 1.6 Multijet
À cinq vitesses avant plus marche arrière
avec synchro pour l’enclenchement
des vitesses avant
À commande hydraulique externe auto-réglable
avec pédale sans course à vide
Av a
nt

193
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
DONNÉES
TECHNIQUES

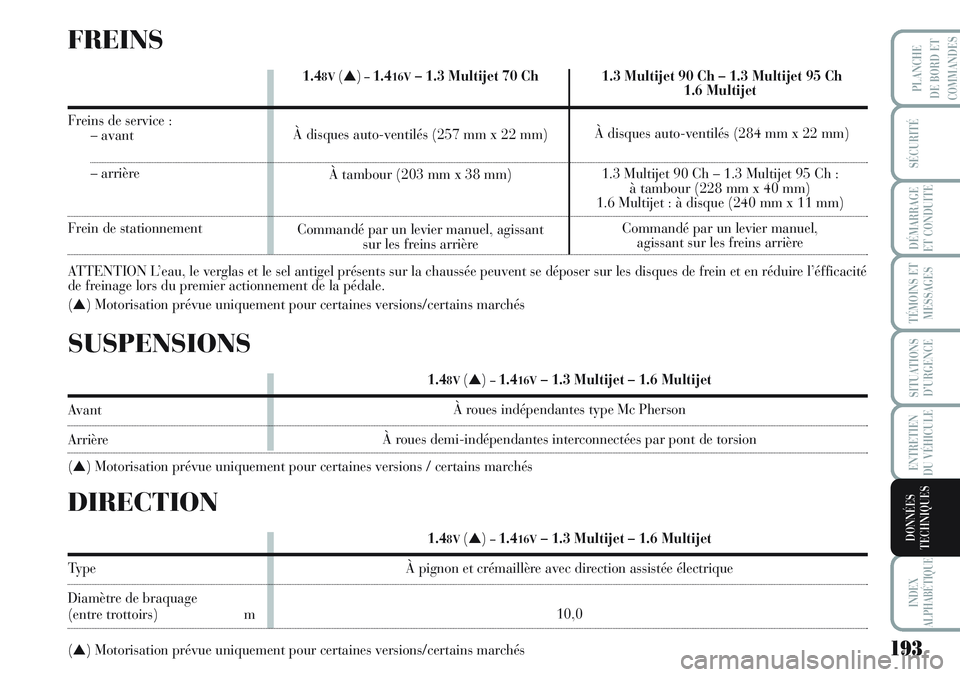

FREINS
Freins de service :
– avant
– arrière
Frein de stationnement
ATTENTION L’eau, le verglas et le sel antigel présents sur la chaussée peuvent se déposer sur les disques de frein et en réduire l’éfficacité
de freinage lors du premier actionnement de la pédale.
(
▲) Motorisation prévue uniquement pour certaines versions/certains marchés1.4
8V(▲)–1.416V– 1.3 Multijet 70 Ch
À disques auto-ventilés (257 mm x 22 mm)
À tambour (203 mm x 38 mm)
Commandé par un levier manuel, agissant
sur les freins arrière
SUSPENSIONS
Avant
Arrière
(
▲) Motorisation prévue uniquement pour certaines versions / certains marchés1.4
8V(▲)–1.416V– 1.3 Multijet – 1.6 Multijet
À roues indépendantes type Mc Pherson
À roues demi-indépendantes interconnectées par pont de torsion
DIRECTION
Type
Diamètre de braquage
(entre trottoirs) m
(
▲) Motorisation prévue uniquement pour certaines versions/certains marchés1.4
8V(▲)–1.416V– 1.3 Multijet – 1.6 Multijet
À pignon et crémaillère avec direction assistée électrique
10,0
1.3 Multijet 90 Ch – 1.3 Multijet 95 Ch
1.6 Multijet
À disques auto-ventilés (284 mm x 22 mm)
1.3 Multijet 90 Ch – 1.3 Multijet 95 Ch :
à tambour (228 mm x 40 mm)
1.6 Multijet : à disque (240 mm x 11 mm)
Commandé par un levier manuel,
agissant sur les freins arrière

194
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
DONNÉES
TECHNIQUES

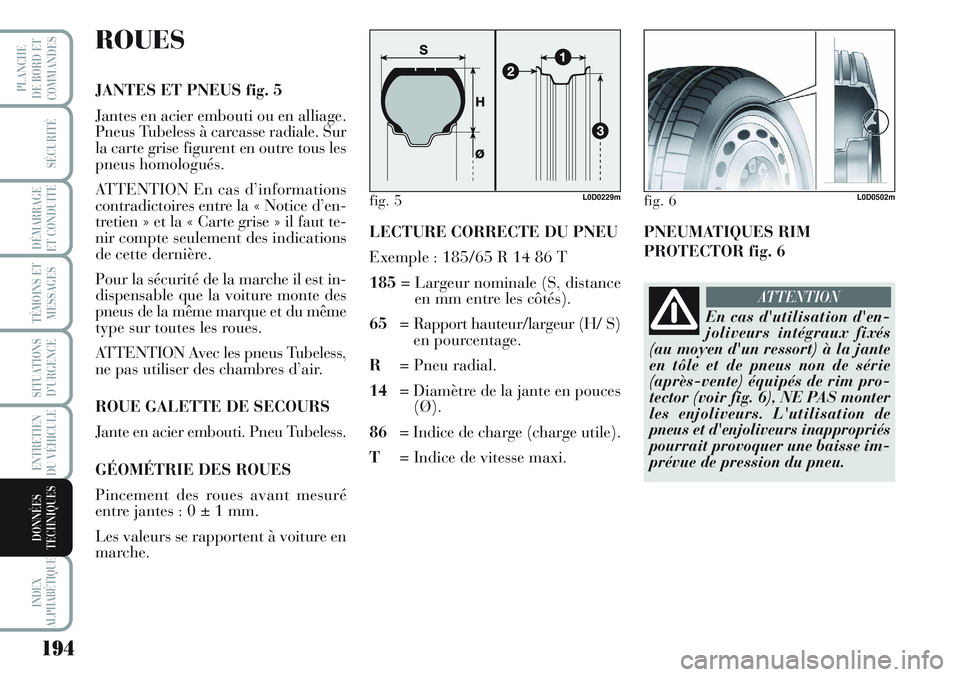

ROUES
JANTES ET PNEUS fig. 5
Jantes en acier embouti ou en alliage.
Pneus Tubeless à carcasse radiale. Sur
la carte grise figurent en outre tous les
pneus homologués.
ATTENTION En cas d’informations
contradictoires entre la « Notice d’en-
tretien » et la « Carte grise » il faut te-
nir compte seulement des indications
de cette dernière.
Pour la sécurité de la marche il est in-
dispensable que la voiture monte des
pneus de la même marque et du même
type sur toutes les roues.
ATTENTION Avec les pneus Tubeless,
ne pas utiliser des chambres d’air.
ROUE GALETTE DE SECOURS
Jante en acier embouti. Pneu Tubeless.
GÉOMÉTRIE DES ROUES
Pincement des roues avant mesuré
entre jantes : 0 ± 1 mm.
Les valeurs se rapportent à voiture en
marche.LECTURE CORRECTE DU PNEU
Exemple : 185/65 R 14 86 T
185= Largeur nominale (S, distance
en mm entre les côtés).
65= Rapport hauteur/largeur (H/ S)
en pourcentage.
R= Pneu radial.
14= Diamètre de la jante en pouces
(Ø).
86= Indice de charge (charge utile).
T= Indice de vitesse maxi.
fig. 5L0D0229mfig. 6L0D0502m
PNEUMATIQUES RIM
PROTECTOR fig. 6
En cas d'utilisation d'en-
joliveurs intégraux fixés
(au moyen d'un ressort) à la jante
en tôle et de pneus non de série
(après-vente) équipés de rim pro-
tector (voir fig. 6), NE PAS monter
les enjoliveurs. L'utilisation de
pneus et d'enjoliveurs inappropriés
pourrait provoquer une baisse im-
prévue de pression du pneu.
ATTENTION

195
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
DONNÉES
TECHNIQUES

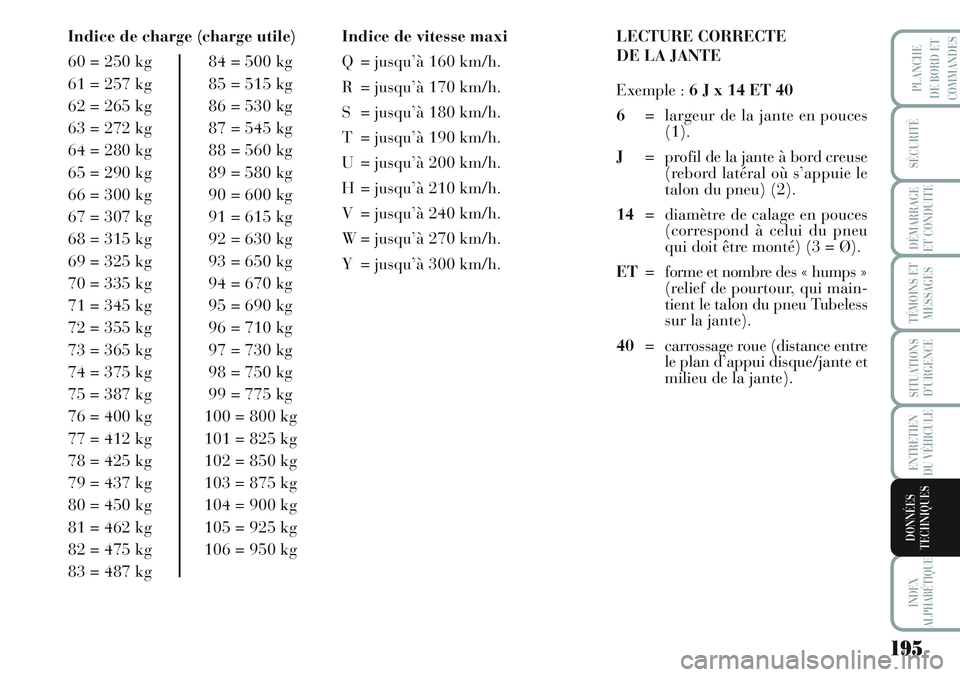

Indice de charge (charge utile)
60 = 250 kg 84 = 500 kg
61 = 257 kg 85 = 515 kg
62 = 265 kg 86 = 530 kg
63 = 272 kg 87 = 545 kg
64 = 280 kg 88 = 560 kg
65 = 290 kg 89 = 580 kg
66 = 300 kg 90 = 600 kg
67 = 307 kg 91 = 615 kg
68 = 315 kg 92 = 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94 = 670 kg
71 = 345 kg 95 = 690 kg
72 = 355 kg 96 = 710 kg
73 = 365 kg 97 = 730 kg
74 = 375 kg 98 = 750 kg
75 = 387 kg 99 = 775 kg
76 = 400 kg 100 = 800 kg
77 = 412 kg 101 = 825 kg
78 = 425 kg 102 = 850 kg
79 = 437 kg 103 = 875 kg
80 = 450 kg 104 = 900 kg
81 = 462 kg 105 = 925 kg
82 = 475 kg 106 = 950 kg
83 = 487 kgIndice de vitesse maxi
Q = jusqu’à 160 km/h.
R = jusqu’à 170 km/h.
S = jusqu’à 180 km/h.
T = jusqu’à 190 km/h.
U = jusqu’à 200 km/h.
H = jusqu’à 210 km/h.
V = jusqu’à 240 km/h.
W = jusqu’à 270 km/h.
Y = jusqu’à 300 km/h.LECTURE CORRECTE
DE LA JANTE
Exemple : 6 J x 14 ET 40
6= largeur de la jante en pouces
(1).
J= profil de la jante à bord creuse
(rebord latéral où s’appuie le
talon du pneu) (2).
14= diamètre de calage en pouces
(correspond à celui du pneu
qui doit être monté) (3 = Ø).
ET= forme et nombre des « humps »
(relief de pourtour, qui main-
tient le talon du pneu Tubeless
sur la jante).
40= carrossage roue (distance entre
le plan d’appui disque/jante et
milieu de la jante).

196
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
DONNÉES
TECHNIQUES
185/65 R14 86T
195/60 R15 88H
205/50 R16 87V (**)
195/60 R15 88H
205/50 R16 87V (**)185/65 R14 86Q (M+S)
195/60 R15 88Q (M+S)
–
195/60 R15 88Q (M+S)
–4B×14" (***) 135/80 B14 84M (***)
4B×15" 125/80 R15 95M (***)
4B×15" 125/80 R15 95M

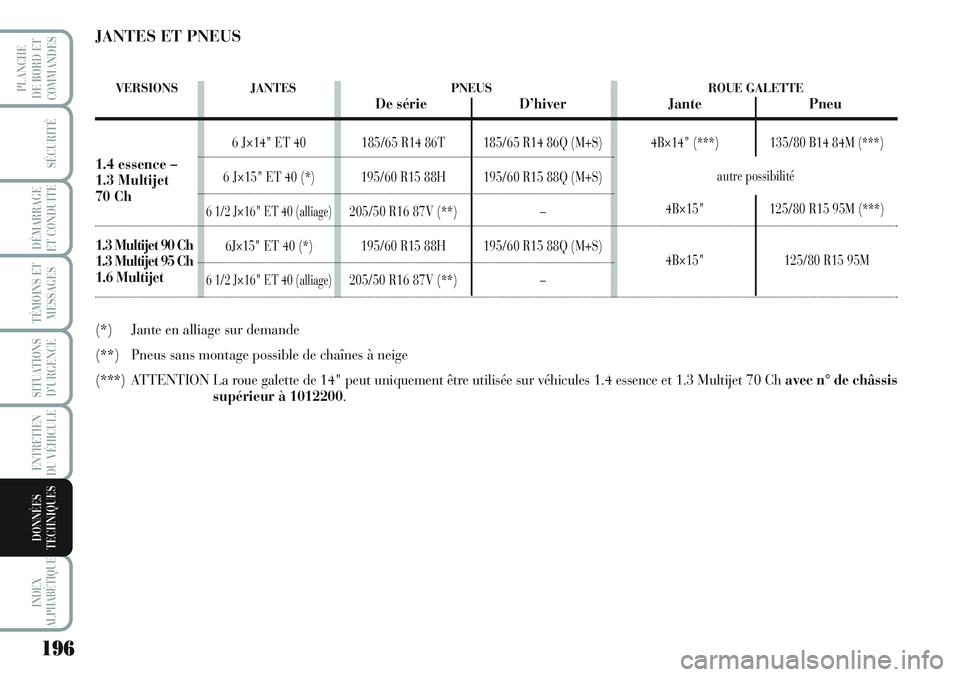

JANTES ET PNEUS
(*) Jante en alliage sur demande
(**) Pneus sans montage possible de chaînes à neige
(***) ATTENTION La roue galette de 14" peut uniquement être utilisée sur véhicules 1.4 essence et 1.3 Multijet 70 Ch avec n° de châssis
supérieur à 1012200.
autre possibilité 6 J×14" ET 40
6 J×15" ET 40 (*)
6 1/2 J×16"ET 40 (alliage)
6J×15" ET 40 (*)
6 1/2 J×16"ET 40 (alliage)
VERSIONS JANTES PNEUS ROUE GALETTEDe série D’hiver Jante Pneu
1.4 essence –
1.3 Multijet
70 Ch
1.3 Multijet 90 Ch
1.3 Multijet 95 Ch
1.6 Multijet

197
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
DONNÉES
TECHNIQUES
135/80 B14 84M 2,8ROUE GALETTE
125/80 R15 95M 4,2
PNEUS DE SÉRIE
Mesure des pneus À charge moyenne À charge maxi
Avant Arrière Avant Arrière
Lorsque le pneu est chaud, la valeur de pression doit être majorée de +0,3 bar par rapport à la valeur préconisée. Contrôler à nouveau la
valeur correcte, pneu froid.
Avec les pneus à neige la valeur de la pression doit être +0,2 bar par rapport à la valeur indiquée pour les pneus en dotation.

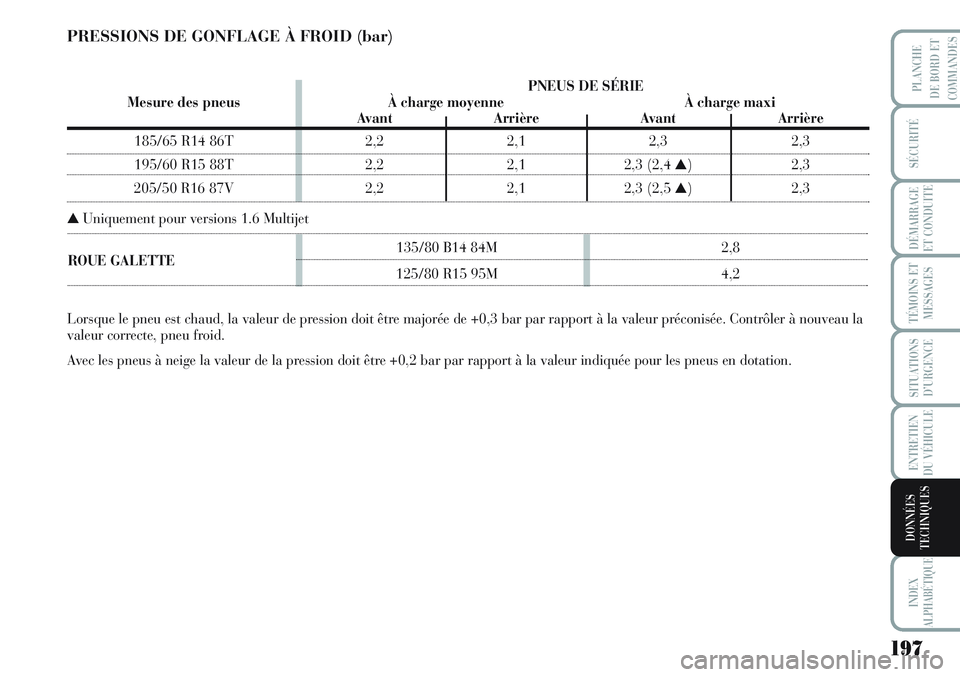

PRESSIONS DE GONFLAGE À FROID (bar)
185/65 R14 86T 2,2 2,1 2,3 2,3
195/60 R15 88T 2,2 2,1 2,3 (2,4 ▲)2,3
205/50 R16 87V 2,2 2,1 2,3 (2,5 ▲)2,3
▲Uniquement pour versions 1.6 Multijet

198
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
DONNÉES
TECHNIQUES

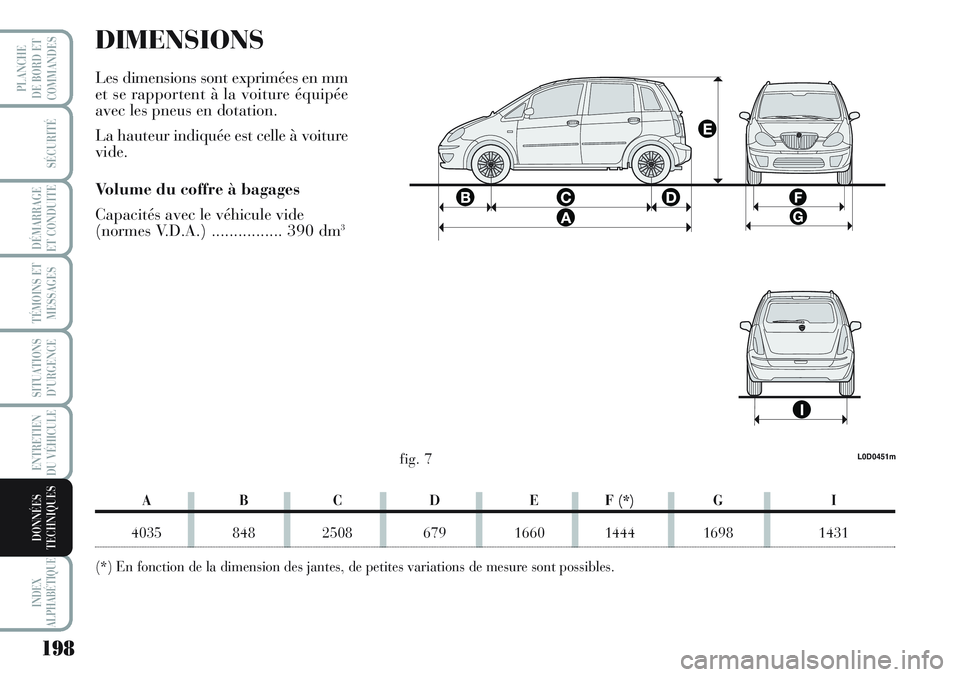

DIMENSIONS
Les dimensions sont exprimées en mm
et se rapportent à la voiture équipée
avec les pneus en dotation.
La hauteur indiquée est celle à voiture
vide.
Volume du coffre à bagages
Capacités avec le véhicule vide
(normes V.D.A.) ................ 390 dm
3
ABCD EF (*)G I
4035 848 2508 679 1660 1444 1698 1431
(*) En fonction de la dimension des jantes, de petites variations de mesure sont possibles.
L0D0451mfig. 7

199
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
DONNÉES
TECHNIQUES
PERFORMANCES
Boîte de vitesses mécanique
Vitesses maxi après la première période d’utilisation de la voiture en km/h.
1.48V(▲)1.416V1.3 Multijet 70 Ch 1.3 Multijet 90 Ch 1.3 Multijet 95 Ch 1.6 Multijet
163 175 159 173 175 190
(
▲) Motorisation prévue uniquement pour certaines versions/certains marchés
