Lancia Phedra 2009 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

220
ΓΕΩΜΕΤΡΙΑ ΤΡΟΧΩΝ
Γεωμετρία μπροστινών τροχών ανά-
μεσα στις ζάντες με άδειο το όχημα:
– σύγκλιση: 2 mm ανά τροχό.
Γεωμετρία μπροστινών τροχών ανά-
μεσα στις ζάντες με άδειο το όχημα:
– σύγκλιση: 5 mm ±1 ανά τροχό.
ΕΛΑΣΤΙΚΑ ΧΙΟΝΙΟΥ
Δείτε όσα αναγράφονται για αυτό το
σκοπό στο κεφάλαιο «Γνωριμία με το
αυτοκίνητο».
ΑΛΥΣΙΔΕΣ ΧΙΟΝΙΟΥ
Δείτε όσα αναγράφονται για αυτό το
σκοπό στο κεφάλαιο «Γνωριμία με το
αυτοκίνητο».ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ ΕΛΑΣΤΙΚΟΥ
Παράδειγμα: 215/60 R 16 94 H
215 = Ονομαστικό πλάτος (απόσταση
σε mm μεταξύ των πλευρών).
60 =Σχέση ύψους/πλάτους, επί τοις
εκατό.
R =Ελαστικό radial (ακτινικού τύπου).
16 =Διάμετρος ζάντας σε ίντσες.
94 =Δείκτης φορτίου (μάζα).
H =Δείκτης μέγιστης ταχύτητας.Δείκτες φορτίου (μάζα)
60 = 250 kg84 =500 kg
61 = 25 kg85 =515 kg
62 = 265 kg86 =530 kg
63 = 272 kg87 =545 kg
64 = 280 kg88 =560 kg
65 = 290 kg89 =580 kg
66 = 300 kg90 =600 kg
67 = 30 kg91 =615 kg
68 = 315 kg92 =630 kg
69 = 325 kg93 =650 kg
70 = 335 kg94 =670 kg
71 = 345 kg95 =690 kg
72 = 355 kg96 =710 kg
73 = 365 kg97 =730 kg
74 = 375 kg98 =750 kg
75 = 38 kg99 =775 kg
76 = 400 kg100 =800 kg
77 = 412 kg101 =825 kg
78 = 425 kg102 =850 kg
79 = 43 kg103 =875 kg
80 = 450 kg104 =900 kg
81 = 462 kg105 =925 kg
82 = 475 kg106 =950 kg
83 = 48 kg
212-232 Phedra LUM EL:212-232 Phedra 17-11-2009 15:13 Pagina 220

221
Δείκτης μέγιστης ταχύτητας
Q =μέχρι 160 km/h.
R =μέχρι 170 km/h
S =μέχρι 180 km/h.
T =μέχρι 190 km/h.
U =μέχρι 200 km/h.
H =μέχρι 210 km/h.
V =μέχρι 210 km/h.
ZR =μέχρι 240 km/h.
W =μέχρι 270 km/h.
Y =μέχρι 300 km/h.
Δείκτης μέγιστης ταχύτητας
για ελαστικά χιονιού
Q M + S =μέχρι 160 km/h.
T M + S =μέχρι 190 km/h.
H M + S =μέχρι 210 km/h.ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ ΤΗΣ ΖΑΝΤΑΣ
Παρακάτω παρουσιάζονται οι απα-
ραίτητες ενδείξεις για να γνωρίσετε τη
σημασία του αναγνωριστικού κωδικού
που βρίσκεται τυπωμένος στη ζάντα,
όπως επιδεικνύεται στην (εικ. 6a).
Παράδειγμα: 6
1/2J × 15 H2 ET43
6
1/2=πλάτος ζάντας σε ίντσες (1).
J =προφίλ του τμήματος που προεξέ-
χει, πλευρική προεξοχή όπου ακουμπά
το ελαστικό (2).
15 =διάμετρος πρόσφυσης σε ίντσες,
αντιστοιχεί στο ελαστικό που πρέπει να
μονταριστεί (3).
H2 =σχήμα και αριθμός των «hump»
(προεξοχή περιφέρειας, που συγκρατεί
στη θέση του το πέλμα του ελαστικού
Tubeless επάνω στη ζάντα).
ET43 =γωνία κλίσης τροχού (από-
σταση μεταξύ του πεδίου στήριξης δί-
σκου/ζάντας και μέσης γραμμής ζάντας
τροχού).
ΕΛΑΣΤΙΚΆ RIM PROTECTOR
εικ. 6b
εικ. 6b
L0B0510b
εικ. 6a
L0B0267b
Σε περίπτωση που χρησιμο-
ποιούνται ενσωματωμένα τά-
σια τροχών στερεωμένα (με
ελατήριο) στη ζάντα και ελα-
στικά τα οποία δεν ανήκουν στον αρχικό
εξοπλισμό, τοποθετημένα μετά την
αγορά και διαθέτοντας rim protector
(δείτε εικ. 6b), ΜΗΝ μοντάρετε τα τάσια.
Εάν τα ελαστικά και τα τάσια που χρη-
σιμοποιούνται δεν είναι τα κατάλληλα
τότε μπορεί το ελαστικό να ξεφουσκώσει
απότομα (απώλεια πίεσης).
212-232 Phedra LUM EL:212-232 Phedra 17-11-2009 15:13 Pagina 221

222
Ζάντες
Ελαστικά
Ρεζέρβα τροχού
ΠΙΕΣΕΙΣ ΦΟΥΣΚΩΜΑΤΟΣ ΜΕ ΚΡΥΟ ΕΛΑΣΤΙΚΟ
Με ζεστό ελαστικό η τιμή της πίεσης πρέπει να είναι +0,3 bar σε σχέση με την προκα-
θορισμένη τιμή. Ελέγξτε ξανά τη σωστή τιμή με το ελαστικό κρύο.
2.0 JTD – 2.2 JTD
7J × 16”
215/60 R16
κανονικών διαστάσεων με ατσάλινη ζάντα
Πίσω
3,4 Μπροστά
2,5
Πίσω
2,5 Μπροστά
2,5Χωρίς φορτίο Με πλήρες φορτίο
Ελαστικό
215/60 R16
εικ. 7
L0B0264b
Η πινακίδα που βρίσκεται στην αριστερή μπροστινή πόρτα (εικ. 7) αναγράφει τα πα-
ρακάτω στοιχεία: A – πίεση φουσκώματος ελαστικών με άδειο αυτοκίνητο B – πίεση
φουσκώματος ελαστικών με πλήρως φορτωμένο αυτοκίνητο C – μέγεθος ελαστικού
D – μέγεθος ζάντας E – τύπο ελαστικών που είναι τοποθετημένα στο αυτοκίνητο
F – κωδικό αναγνώρισης για ημερομηνία κατασκευής του αυτοκινήτου G – κενό πεδίο
H – κωδικό βαφής αμαξώματος I – αριθμητική ακολουθία κατασκευής αμαξώματος.
212-232 Phedra LUM EL:212-232 Phedra 17-11-2009 15:13 Pagina 222

223
εικ. 8
L0B0461b

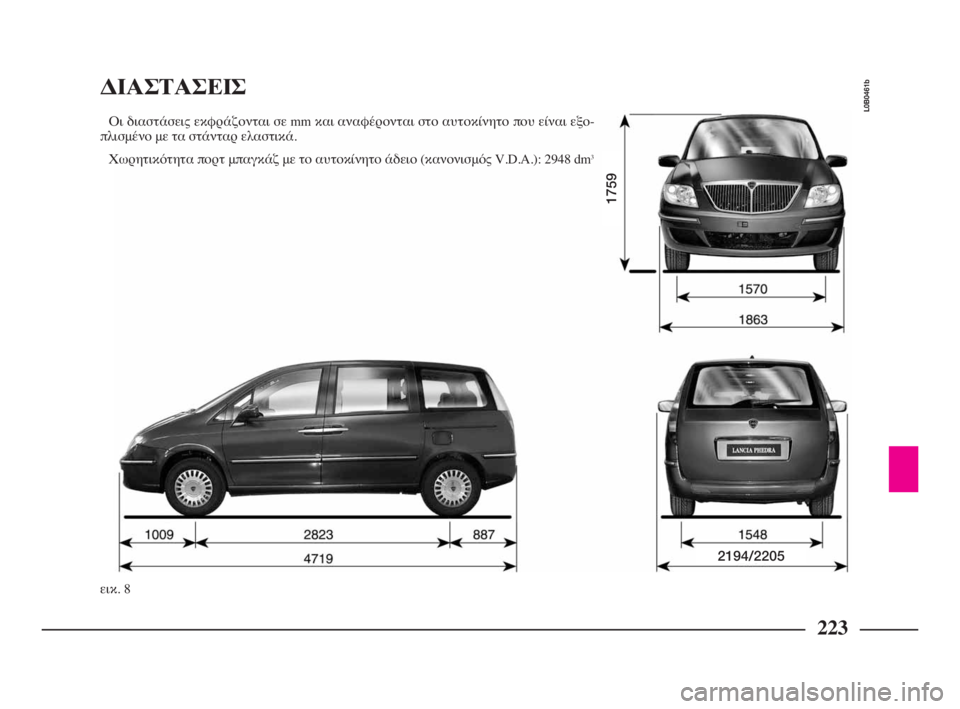

ΔΙΑΣΤΑΣΕΙΣ
Οι διαστάσεις εκφράζονται σε mm και αναφέρονται στο αυτοκίνητο που είναι εξο-
πλισμένο με τα στάνταρ ελαστικά.
Χωρητικότητα πορτ μπαγκάζ με το αυτοκίνητο άδειο (κανονισμός V.D.A.): 2948 dm
3
1759
2194/2205
212-232 Phedra LUM EL:212-232 Phedra 17-11-2009 15:13 Pagina 223

224
ΕΠΙΔΟΣΕΙΣ
2.0 JTD
120 CV
180
12,9
34,32.0 JTD
136 CV
190
11,4
33,02.2 JTD
170 CV
200
10,0
31,42.2 JTD
170 CV c.a.
197
11,7
32,3
Μέγιστη ταχύτητα (*) km/h
Επιτάχυνση από 0 σε 100km/h sec.
Χιλιόμετρο από ακινησία sec.
(*) Αποδεκτή μετά από την πρώτη περίοδο χρήσης του αυτοκινήτου.
212-232 Phedra LUM EL:212-232 Phedra 17-11-2009 15:13 Pagina 224

225
2.0 JTD 120 CV2.0 JTD 136 CV
ΒΑΡΗ
kg
Βάρος άδειο (με όλα τα υγρά, ρεζερβουάρ καυσίμου γεμάτο κατά 90% και χωρίς optional)
Μέγιστα επιτρεπόμενα φορτία (1)
– μπροστινός άξονας:
– πίσω άξονας:
– σύνολο:
Μέγιστο φορτίο στην οροφή
Ρυμουλκούμενα φορτία
– ρυμούλκα με φρένο:
– ρυμούλκα χωρίς φρένο:
Μέγιστο φορτίο επάνω στην μπίλια
(ελεγχόμενη ρυμούλκα):
(1) Φορτία που δεν πρέπει να ξεπεραστούν. Είναι ευθύνη του Οδηγού να τοποθετήσει τα εμπορεύματα στον χώρο των αποσκευών
και/ή επάνω στο επίπεδο φόρτισης ανάλογα με τα μέγιστα επιτρεπόμενα φορτία.
6 θέσεις
1846÷1949
1253
1277
2530
100
–
750
735/7/8 θέσεις
1811÷1976
1259
1271
2530
100
–
750
725/7/8 θέσεις
1818÷1983
1263
1267
2530
100
–
750
76 6 θέσεις
1854÷1957
1256
1274
2530
100
–
750
76
212-232 Phedra LUM EL:212-232 Phedra 17-11-2009 15:13 Pagina 225

226
6 θέσεις
1902÷1988
1304
1266
2570
100
–
750
755/7/8 θέσεις
1875÷2017
1318
1252
2570
100
–
750
75 2.2 JTD 170 CV 2.2 JTD 170 CV c.a.5/7/8 θέσεις
1898÷2045
1346
1264
2610
100
–
750
75kg
Βάρος άδειο (με όλα τα υγρά, ρεζερβουάρ καυσίμου γεμάτο κατά 90% και χωρίς optional)
Μέγιστα επιτρεπόμενα φορτία (1)
– μπροστινός άξονας:
– πίσω άξονας:
– σύνολο:
Μέγιστο φορτίο στην οροφή
Ρυμουλκούμενα φορτία
– ρυμούλκα με φρένο:
– ρυμούλκα χωρίς φρένο:
Μέγιστο φορτίο επάνω στην μπίλια
(ελεγχόμενη ρυμούλκα):
(1) Φορτία που δεν πρέπει να ξεπεραστούν. Είναι ευθύνη του Οδηγού να τοποθετήσει τα εμπορεύματα στον χώρο των αποσκευών
και/ή επάνω στο επίπεδο φόρτισης ανάλογα με τα μέγιστα επιτρεπόμενα φορτία.
6 θέσεις
1930÷2016
1336
1274
2610
100
–
750
80
212-232 Phedra LUM EL:212-232 Phedra 17-11-2009 15:13 Pagina 226

227
2.0 JTD
136 CV
λίτρα
80
8
9
5,25
1,9
–
1,2
1,2
0,519
7,5Προτεινόμενα καύσιμα
συνιστώμενα προϊόντα
Πετρέλαιο κίνησης
(Προδιαγραφές EN590)
Μείγμα αφαλατωμένου νερού
και υγρού PARAFLU
UP
(κόκκινου χρώματος) στο 50%
SELENIA WR
TUTELA CAR EXPERYA
TUTELA GI/E
TUTELA GI/E
TUTELA GI/R
TUTELA TOP 4
Μίγμα νερού και υγρού TUTELA
PROFESSIONAL SC 35
ΑΝΕΦΟΔΙΑΣΜΟΙ
Ρεζερβουάρ καυσίμου:– περιλαμβάνει μία ρεζέρβα:
Σύστημα ψύξης κινητήρα:
Κάρτερ του κινητήρα και φίλτρο:
Κιβώτιο ταχυτήτων/διαφορικό:
Αυτόματο κιβώτιο ταχυτήτων/διαφορικό:
Υδραυλική κρεμαγιέρα:
Ηλεκτροϋδραυλική κρεμαγιέρα:
Κύκλωμα υδραυλικών φρένων με:
διάταξη ABS (με ESP)
Δοχείο υγρού για το πλύσιμο
του παρμπρίζ, πίσω τζαμιού/προβολέων:2.0 JTD
120 CV
λίτρα
80
8
9
5,25
1,9
–
1,2
1,2
0,519
7,5
212-232 Phedra LUM EL:212-232 Phedra 17-11-2009 15:13 Pagina 227

228

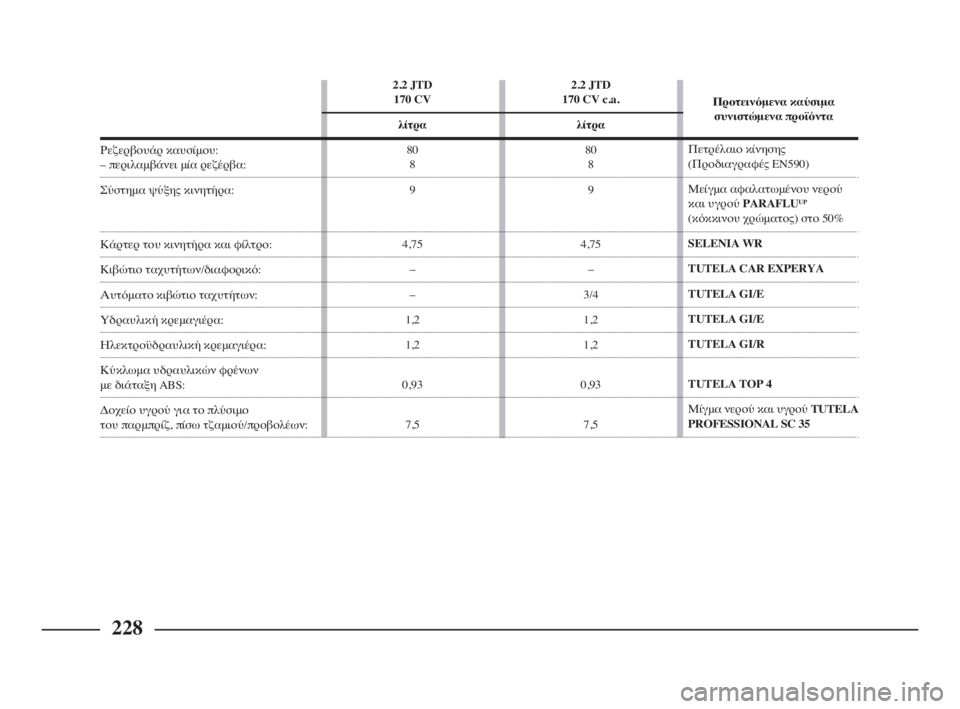

Ρεζερβουάρ καυσίμου:– περιλαμβάνει μία ρεζέρβα:
Σύστημα ψύξης κινητήρα:
Κάρτερ του κινητήρα και φίλτρο:
Κιβώτιο ταχυτήτων/διαφορικό:
Αυτόματο κιβώτιο ταχυτήτων:
Υδραυλική κρεμαγιέρα:
Ηλεκτροϋδραυλική κρεμαγιέρα:
Κύκλωμα υδραυλικών φρένων
με διάταξη ABS:
Δοχείο υγρού για το πλύσιμο
του παρμπρίζ, πίσω τζαμιού/προβολέων:2.2 JTD
170 CV
λίτρα
80
8
9
4,75
–
–
1,2
1,2
0,93
7,52.2 JTD
170 CV c.a.
λίτρα
80
8
9
4,75
–
3/4
1,2
1,2
0,93
7,5Προτεινόμενα καύσιμα
συνιστώμενα προϊόντα
Πετρέλαιο κίνησης
(Προδιαγραφές EN590)
Μείγμα αφαλατωμένου νερού
και υγρού PARAFLU
UP
(κόκκινου χρώματος) στο 50%
SELENIA WR
TUTELA CAR EXPERYA
TUTELA GI/E
TUTELA GI/E
TUTELA GI/R
TUTELA TOP 4
Μίγμα νερού και υγρού TUTELA
PROFESSIONAL SC 35
212-232 Phedra LUM EL:212-232 Phedra 17-11-2009 15:13 Pagina 228

229

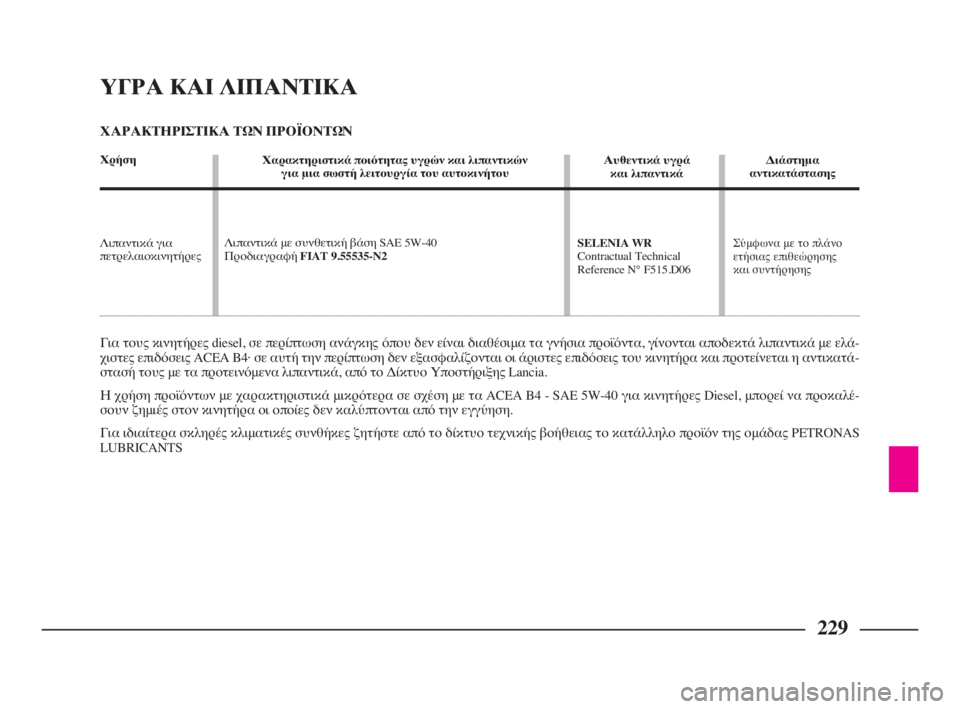

ΥΓΡΑ ΚΑΙ ΛΙΠΑΝΤΙΚΑ
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΩΝ ΠΡΟΪΟΝΤΩΝ
Αυθεντικά υγρά
και λιπαντικά
SELENIA WR
Contractual Technical
Reference N° F515.D06Διάστημα
αντικατάστασης Χαρακτηριστικά ποιότητας υγρών και λιπαντικών
για μια σωστή λειτουργία του αυτοκινήτου
Λιπαντικά με συνθετική βάση SAE 5W-40
Προδιαγραφή FIAT 9.55535-N2 Λιπαντικά για
πετρελαιοκινητήρες
Σύμφωνα με το πλάνο
ετήσιας επιθεώρησης
και συντήρησης
Χρήση
Για τους κινητήρες diesel, σε περίπτωση ανάγκης όπου δεν είναι διαθέσιμα τα γνήσια προϊόντα, γίνονται αποδεκτά λιπαντικά με ελά-
χιστες επιδόσεις ACEA B4· σε αυτή την περίπτωση δεν εξασφαλίζονται οι άριστες επιδόσεις του κινητήρα και προτείνεται η αντικατά-
στασή τους με τα προτεινόμενα λιπαντικά, από το Δίκτυο Υποστήριξης Lancia.
Η χρήση προϊόντων με χαρακτηριστικά μικρότερα σε σχέση με τα ACEA B4 - SAE 5W-40 για κινητήρες Diesel, μπορεί να προκαλέ-
σουν ζημιές στον κινητήρα οι οποίες δεν καλύπτονται από την εγγύηση.
Για ιδιαίτερα σκληρές κλιματικές συνθήκες ζητήστε από το δίκτυο τεχνικής βοήθειας το κατάλληλο προϊόν της ομάδας PETRONAS
LUBRICANTS
