lock Lancia Phedra 2010 Instrukcja obsługi (in Polish)

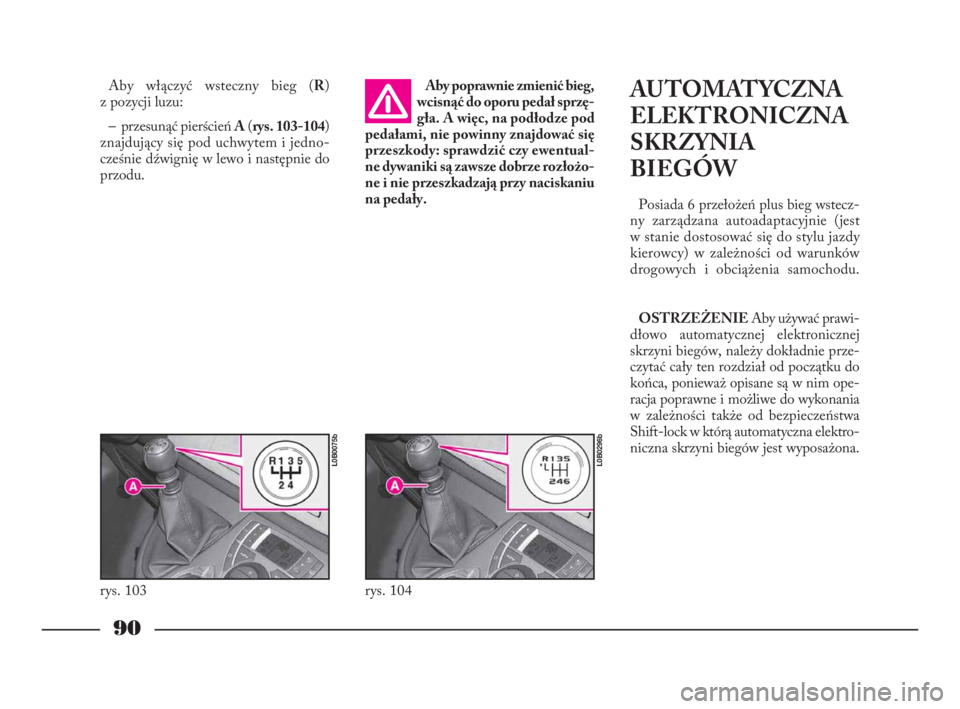

90
Aby włączyć wsteczny bieg (R)
z pozycji luzu:
– przesunąć pierścień A(rys. 103-104)
znajdujący się pod uchwytem i jedno-
cześnie dźwignię w lewo i następnie do
przodu.AUTOMATYCZNA
ELEKTRONICZNA
SKRZYNIA
BIEGÓW
Posiada 6 przełożeń plus bieg wstecz-
ny zarządzana autoadaptacyjnie (jest
w stanie dostosować się do stylu jazdy
kierowcy) w zależności od warunków
drogowych i obciążenia samochodu.
OSTRZEŻENIEAby używać prawi-
dłowo automatycznej elektronicznej
skrzyni biegów, należy dokładnie prze-
czytać cały ten rozdział od początku do
końca, ponieważ opisane są w nim ope-
racja poprawne i możliwe do wykonania
w zależności także od bezpieczeństwa
Shift-lock w którą automatyczna elektro-
niczna skrzyni biegów jest wyposażona.
rys. 103
L0B0075b
Aby poprawnie zmienić bieg,
wcisnąć do oporu pedał sprzę-
gła. A więc, na podłodze pod
pedałami, nie powinny znajdować się
przeszkody: sprawdzić czy ewentual-
ne dywaniki są zawsze dobrze rozłożo-
ne i nie przeszkadzają przy naciskaniu
na pedały.
rys. 104
L0B0296b
066-134 Phedra LUM PL 17-11-2009 9:58 Pagina 90

91
DŹWIGNIA WYBIERANIA
BIEGÓW (rys. 105)
P= Parkowanie.
R= Bieg wsteczn.y
N= Luz.
D= Drive, jazda do przodu automa-
tyczna.
M= Tryb sekwencyjny.+= Przejście do przełożenia napędu
wyższego w sposób sekwencyjny.
–= Przejście do przełożenia napędu
niższego w sposób sekwencyjny.
WYŚWIETLACZ (rys. 106)
Wyświetlacz jest w stanie wyświetlić:
– w trybie jazdy automatycznej wybra-
ny bieg (P, R, Nlub D);
– w trybie jazdy sekwencyjnej włączo-
ne przełożenie (wykonane ręcznie) wyż-
sze lub w niższe odpowiednio za pomo-
cą wskazań Alub S.POZYCJE DŹWIGNI
Drive, jazda do przodu automatyczna
(D)
Jeżeli używa się pozycji Dw przejaz-
dach w mieście lub poza miastem.
rys. 105
L0B0252b
rys. 106
L0B0253b
Przesunięcie dźwigni z P do
D (P6D), z N do D (N6D)
i z R do D (R6D) musi być
wykonane wyłącznie w samochodzie
zatrzymanym, przy silniku pracującym
na biegu jałowym i pedale hamulca na-
ciśniętym do oporu (zabezpieczenie
shift – lock).
066-134 Phedra LUM PL 17-11-2009 9:58 Pagina 91

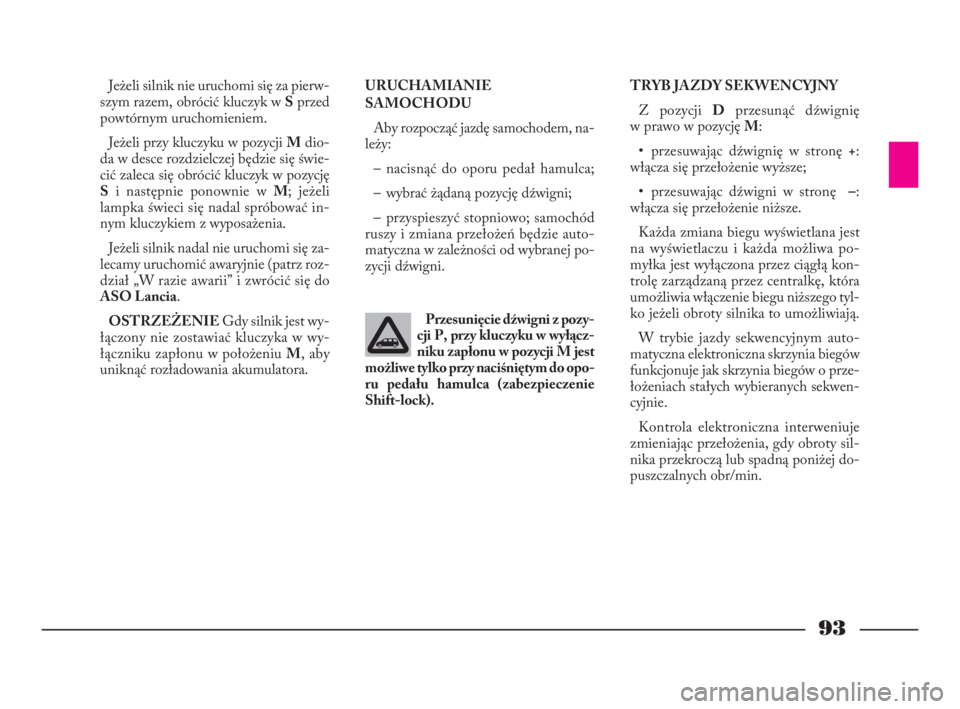

93
Jeżeli silnik nie uruchomi się za pierw-
szym razem, obrócić kluczyk wSprzed
powtórnym uruchomieniem.
Jeżeli przy kluczyku w pozycji Mdio-
da w desce rozdzielczej będzie się świe-
cić zaleca się obrócić kluczyk w pozycję
Si następnie ponownie wM; jeżeli
lampka świeci się nadal spróbować in-
nym kluczykiem z wyposażenia.
Jeżeli silnik nadal nie uruchomi się za-
lecamy uruchomić awaryjnie (patrz roz-
dział „W razie awarii” i zwrócić się do
ASO Lancia.
OSTRZEŻENIEGdy silnik jest wy-
łączony nie zostawiać kluczyka w wy-
łączniku zapłonu w położeniu M, aby
uniknąć rozładowania akumulatora.URUCHAMIANIE
SAMOCHODU
Aby rozpocząć jazdę samochodem, na-
leży:
– nacisnąć do oporu pedał hamulca;
– wybrać żądaną pozycję dźwigni;
– przyspieszyć stopniowo; samochód
ruszy i zmiana przełożeń będzie auto-
matyczna w zależności od wybranej po-
zycji dźwigni.TRYB JAZDY SEKWENCYJNY
Z pozycji Dprzesunąć dźwignię
w prawo w pozycję M:
• przesuwając dźwignię w stronę +:
włącza się przełożenie wyższe;
• przesuwając dźwigni w stronę –:
włącza się przełożenie niższe.
Każda zmiana biegu wyświetlana jest
na wyświetlaczu i każda możliwa po-
myłka jest wyłączona przez ciągłą kon-
trolę zarządzaną przez centralkę, która
umożliwia włączenie biegu niższego tyl-
ko jeżeli obroty silnika to umożliwiają.
W trybie jazdy sekwencyjnym auto-
matyczna elektroniczna skrzynia biegów
funkcjonuje jak skrzynia biegów o prze-
łożeniach stałych wybieranych sekwen-
cyjnie.
Kontrola elektroniczna interweniuje
zmieniając przełożenia, gdy obroty sil-
nika przekroczą lub spadną poniżej do-
puszczalnych obr/min. Przesunięcie dźwigni z pozy-
cji P, przy kluczyku w wyłącz-
niku zapłonu w pozycji M jest
możliwe tylko przy naciśniętym do opo-
ru pedału hamulca (zabezpieczenie
Shift-lock).
066-134 Phedra LUM PL 17-11-2009 9:58 Pagina 93

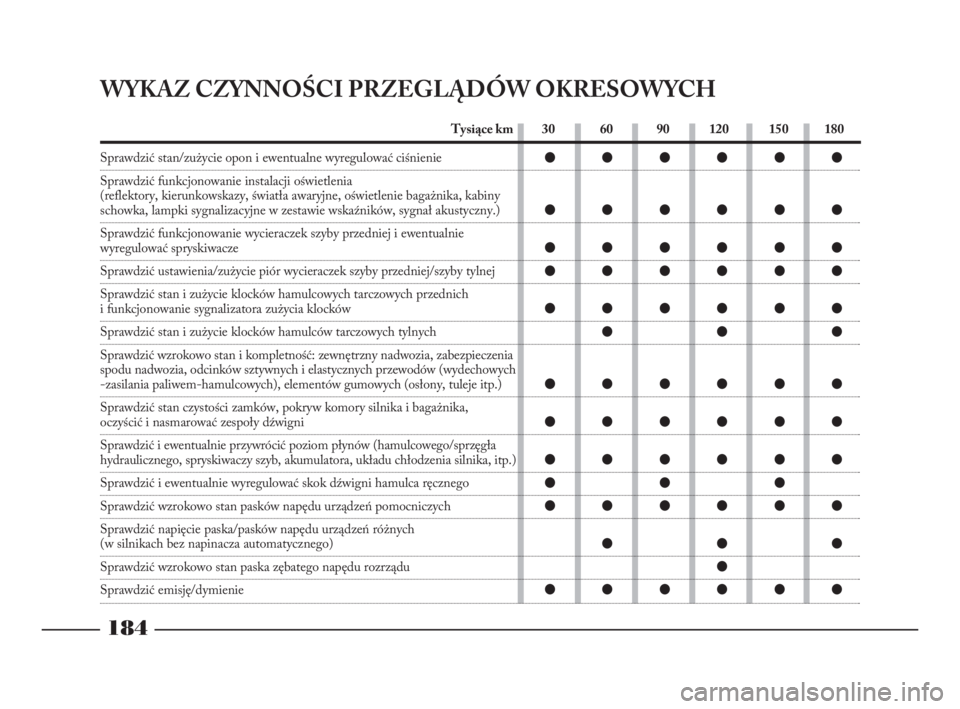

184
WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCH
30 60 90 120 150 180 Tysiące km
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●
●
●●●●●●Sprawdzić stan/zużycie opon i ewentualne wyregulować ciśnienie
Sprawdzić funkcjonowanie instalacji oświetlenia
(reflektory, kierunkowskazy, światła awaryjne, oświetlenie bagażnika, kabiny
schowka, lampki sygnalizacyjne w zestawie wskaźników, sygnał akustyczny.)
Sprawdzić funkcjonowanie wycieraczek szyby przedniej i ewentualnie
wyregulować spryskiwacze
Sprawdzić ustawienia/zużycie piór wycieraczek szyby przedniej/szyby tylnej
Sprawdzić stan i zużycie klocków hamulcowych tarczowych przednich
i funkcjonowanie sygnalizatora zużycia klocków
Sprawdzić stan i zużycie klocków hamulców tarczowych tylnych
Sprawdzić wzrokowo stan i kompletność: zewnętrzny nadwozia, zabezpieczenia
spodu nadwozia, odcinków sztywnych i elastycznych przewodów (wydechowych
-zasilania paliwem-hamulcowych), elementów gumowych (osłony, tuleje itp.)
Sprawdzić stan czystości zamków, pokryw komory silnika i bagażnika,
oczyścić i nasmarować zespoły dźwigni
Sprawdzić i ewentualnie przywrócić poziom płynów (hamulcowego/sprzęgła
hydraulicznego, spryskiwaczy szyb, akumulatora, układu chłodzenia silnika, itp.)
Sprawdzić i ewentualnie wyregulować skok dźwigni hamulca ręcznego
Sprawdzić wzrokowo stan pasków napędu urządzeń pomocniczych
Sprawdzić napięcie paska/pasków napędu urządzeń różnych
(w silnikach bez napinacza automatycznego)
Sprawdzić wzrokowo stan paska zębatego napędu rozrządu
Sprawdzić emisję/dymienie
183-211 Phedra LUM PL 17-11-2009 10:16 Pagina 184

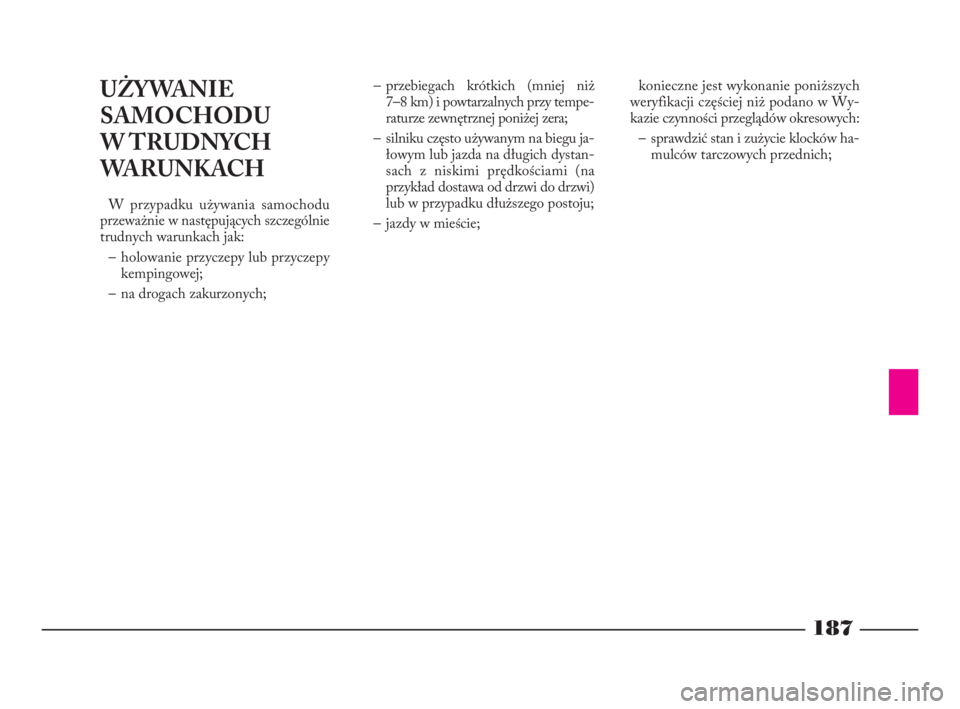

187
UŻYWANIE
SAMOCHODU
W TRUDNYCH
WA R U N K AC H
W przypadku używania samochodu
przeważnie w następujących szczególnie
trudnych warunkach jak:
– holowanie przyczepy lub przyczepy
kempingowej;
– na drogach zakurzonych;– przebiegach krótkich (mniej niż
7–8 km) i powtarzalnych przy tempe-
raturze zewnętrznej poniżej zera;
– silniku często używanym na biegu ja-
łowym lub jazda na długich dystan-
sach z niskimi prędkościami (na
przykład dostawa od drzwi do drzwi)
lub w przypadku dłuższego postoju;
– jazdy w mieście;konieczne jest wykonanie poniższych
weryfikacji częściej niż podano w Wy-
kazie czynności przeglądów okresowych:
– sprawdzić stan i zużycie klocków ha-
mulców tarczowych przednich;
183-211 Phedra LUM PL 17-11-2009 10:17 Pagina 187
