alarm Lancia Phedra 2010 Návod na použitie a údržbu (in Slovak)

14
SYSTÉM LANCIA
CODE
Na zvýšenie ochrany vozidla pred od-
cudzením je Vaše vozidlo vybavené elek-
tronickým systémom pre zablokovanie
motora (Fiat CODE), ktorý sa automa-
ticky spustí po vytiahnutí štartovacieho
kľúča zo spínacej skrinky. V každom
kľúči je uložené elektronické zariadenie,
ktorého funkciou je modulovať signál s
rádiovým kmitočtom vydávaný špeciál-
nou anténou zabudovanou v spínači vo
fáze naštartovania nozidla. Modulovaný
signál predstavuje „heslo“, ktorým ria-
diaca jednotka rozpozná štartovací kľúč
a len na základe toho umožní umožní
naštartovanie motora.KĽÚČE (obr. 2)
Spolu s vozidlom dostanete aj:
– dva kľúčeAkeď je vozidlo vybavené
centrálnym uzamykaním dverí pomocou
diaľkového ovládania a elektronickým
alarmom.
– dva kľúčeBkeď je vozidlo vybavené
centrálnym uzamykaním dverí pomocou
diaľkového ovládania, elektronickým
alarmom a posuvnými bočnými dverami
s elektrickým ovládaním.Kľúče slúžia pre nasledujúce prvky:
– štartovací spínač;
– uzamykanie dverí na strane vodiča
a spolujazdca;
– systém diaľkového otvárania/uzamy -
kania dverí;
– systém alarmu (pre predpokladané
verzie/trhy);
– deaktivácia airbagu na strane spolu-
jazdca;
– uzamykanie uzávera palivovej nádrže;
– uzamykanie priehradky na odkladanie
predmetov.
obr. 2
L0B0401b
001-065 Phedra LUM SK 17-11-2009 12:20 Pagina 14

15
Kľúč (obr. 3) je vybavený 2 tlačidlami:
A– pre aktiváciu ovládacieho prvku
pre centrálne uzamykanie, aktiváciu
alarmu a funkcie localizácie;
B– pre aktiváciu odblokovania cen-
trálneho uzamykania a deaktiváciu
alarmu.
Dlhým stlačením tlačidla Aaktivujete
funkciu nazvanú „lokalizácia“: na nie -
koľko sekúnd sa rozsvietia všetky vnú-
torné stropné svetlá spolu so smerovými
svetlami. Systém rozpoznáva túto funk-
ciu z maximálnej vzdialenosti pri-
bližne 30 metrov od vozidla. Kľúč je tiež vybavený kovovou vlož-
kouD, ktorú môžete zasunúť do ruko -
väte kľúča skôr, ako stlačíte tlačidloC.
Pre vysunutie kovovej vložky z ruko -
väte kľúča opätovne stlačte tlačidloC.Pri stláčaní tlačidla C ve-
nujte maximálnu pozornosť
tomu, aby ste sa vyhli vysunu-
tiu kovovej vložky, ktoré by mohlo
spôsobiť poranenie alebo škody. Preto
tlačidlo pre aktiváciu stlačte len vtedy,
keď sa kľúč nachádza ďaleko od tela,
predovšetkým od očí a predmetov,
ktoré by sa mohli poškodiť (napr.
odevy). Nenechávajte kľúč bez dozoru,
aby ste zabránili tomu, že osoby
a najmä deti by s kľúčom narábali
a omylom stlačili tlačidlo C.
obr. 3
L0B0402b
001-065 Phedra LUM SK 17-11-2009 12:20 Pagina 15

16
Kľúč (obr. 4) je vybavený 4 tlačidlami:
A– pre aktiváciu ovládacieho prvku
pre centrálne uzamykanie, aktiváciu
alarmu a funkcie localizácie;
B– pre aktiváciu odblokovania cen-
trálneho uzamykania a deaktiváciu
alarmu;
C– pre aktiváciu ovládacieho prvku
pre otvorenie/zatvorenie pravých posuv-
ných dverí;
D– pre aktiváciu ovládacieho prvku
pre otvorenie/zatvorenie ľavých posuv-
ných dverí. Dlhým stlačením tlačidla Aaktivujete
funkciu nazvanú „lokalizácia“: na nie -
koľko sekúnd sa rozsvietia všetky vnú-
torné stropné svetlá spolu so smerovými
svetlami. Systém rozpoznáva túto funk-
ciu z maximálnej vzdialenosti pri-
bližne 30 metrov od vozidla.
Kľúč je tiež vybavený kovovou vložkou
F, ktorú môžete zasunúť do rukoväte
kľúča skôr, ako stlačíte tlačidlo E.
Pre vysunutie kovovej vložky z ruko -
väte kľúča opätovne stlačte tlačidlo E.Pri stláčaní tlačidla E ve -
nujte maximálnu pozornosť
tomu, aby ste sa vyhli vysunu-
tiu kovovej vložky, ktoré by mohlo
spôsobiť poranenie alebo škody. Preto
tlačidlo pre aktiváciu stlačte len vtedy,
keď sa kľúč nachádza ďaleko od tela,
predovšetkým od očí a predmetov,
ktoré by sa mohli poškodiť (napr.
odevy). Nenechávajte kľúč bez dozoru,
aby ste zabránili tomu, že osoby
a najmä deti by s kľúčom narábali
a omylom stlačili tlačidlo E.
obr. 4
L0B0403b
001-065 Phedra LUM SK 17-11-2009 12:20 Pagina 16

18
Vybité batérie sú škodlivé
pre životné prostredie. Vy-
hoďte ich do špeciálnych ná-
dob v súlade s platnými predpismi.
Môžete ich tiež odovzdať v Autorizo-
vanom servise Lancia, ktorý zaistí ich
likvidáciu. Nevystavujte baterku voľ-
nému ohňu a vysokým teplotám. Skla-
dujte mimo dosahu detí.Keďže elektronický alarm spotrebúva
energiu, v prípade odstavenia vozidla
na dobu dlhšiu ako jeden mesiac odpo-
rúčame neaktivovať elektronický alarm
a vozidlo zatvoriť len otočením kľúča,
aby ste sa vyhli vybitiu batérie.DUPLIKÁCIA KĽÚČA
Pre duplikáciu kľúča sa obráťte priamo
naAutorizovaný servis Lancia a pri-
neste so sebou CODE kartu a všetky
kľúče, ktoré vlastníte.
Kódy kľúčov, ktoré neboli predložené
počas nového postupu ukladania
do pamäti budú z pamäti vymazané, aby
už nebolo možné naštartovať motor po-
mocou prípadných stratených kľúčov.
V prípade zmeny majiteľa vozidla je
nevyhnutné, aby si nový majiteľ prevzal
všetky kľúče a CODE kartu.
obr. 6
L0B0440b
obr. 7
L0B0441b
001-065 Phedra LUM SK 17-11-2009 12:20 Pagina 18

19
PREVÁDZKA
Zakaždým keď štartovací kľúč otočíte
do polohy Ssystém Fiat CODE deak-
tivuje funkcie elektronickej kontrolnej
jednotky motora.
Pri každom naštartovaní, otočením
kľúča do polohy M odošle riadiaca jed-
notka systému Fiat CODE kontrolnej
jednotke motora rozpoznávací kód pre
deaktiváciu zablokovania funkcií. Odo-
slanie rozpoznávacieho kódu, ktorý je
zakódovaný a variabilný, sa deje len
vtedy, keď riadiaca jednotka systému
rozpoznala pomocou antény ovíjajúcej
štatovací spínač kód, ktorý jej bol prene-
sený z kľúča, v ktorého vnútri sa nachá-
dza elektronický vysielač.
Ak kód nie je rozpoznaný na prvýkrát,
odporúčame uviesť štartovací kľúč
do polohy Sa potom znovu do po -
lohyM; ak zablokovanie aj naďalej pre-
trváva, skúste motor naštartovať pomo-
cou druhého štartovacieho kľúča
dodaného vo výbave vozidla.
Ak sa aj napriek tomu motor nenaštar-
tuje, obráťte sa naAutorizovaný servis
Lancia.UPOZORNENIEKaždý dodaný
kľúč má vlastný kód, odlišný od všetkých
ostatných, ktorý musí systém riadiacej
jednotky uložiť do pamäti. Pre uloženie
nových kľúčov do pamäte sa obráťte len
naAutorizovaný servis Lancia
a prineste so sebou všetky kľúče, ktoré
vlastníte, CODE kartu, osobný preukaz
a identifikačné doklady vozidla.ELEKTRONICKÝ
ALARM
(pre predpokladané verzie/trhy)
Vozidlo je vybavené elektronickým
alarmom s obvodovou (vonkajšou)
a volumetrickou (vnútornou) ochranou.
Pre jeho aktiváciu stlačte tlačidlo
A(obr. 8) kľúča so zabudovaným diaľ-
kovým ovládaním.
Aktivácia je signalizovaná zablikaním
smerových svetiel a následným blikaním
kontrolky A(obr. 8) nachádzajúcej sa
na prístrojovej doske.
Uzamknutie dverí otočením kľúča
alarm neaktivuje.
Kódy kľúčov, ktoré neboli
predložené počas nového po-
stupu ukladania do pamäti
budú z pamäti vymazané, aby už ne-
bolo možné naštartovať motor pomo-
cou prípadných stratených alebo
ukradnýtých kľúčov.
obr. 8
L0B0405b
001-065 Phedra LUM SK 17-11-2009 12:20 Pagina 19

20
Keď sa spustí alarm
Zapne sa siréna, smerové svetlá budú
blikať po dobu približne 30 sekúnd a:
– otvoria sa dvere, kapota motora,
dvere batožinového priestoru alebo otvá-
rateľná strecha (pre predpokladané ver-
zie/trhy);
– dôjde k zmene vnútorného objemu
vozidla (nenechávajte otvorené okná
alebo zvieratá vo vnútri vozidla pri akti-
vovanej ochrane proti krádeži);
– dôjde k snahe utlmiť alarm bez po-
užitia diaľkového ovládania.Deaktivácia alarmu proti krádeži
Deaktiváciu alarmu vykonáte stlačením
tlačidla B(obr. 8) na diaľkovom ovlá-
daní.
Smerové svetlá budu po dobu niekoľ-
kých sekúnd veľmi rýchlo blikať.
Ak medzitým došlo k aktivácii alarmu,
kontrolka A(obr. 9) bude veľmi rýchlo
blikať.Deaktivácia funkcie
volumetrickej ochrany
Pred aktiváciou alarmu proti krá-
deži stlačte tlačidlo A(obr. 10), ku kto-
rému sa dostanete cez otvorené dvere,
kontrolka A(obr. 9) nachádzajúca sa
na prístrojovej doske sa rozsvieti stálym
svetlom.
V tomto prípade máte po aktivovaní
alarmu proti krádeži iba obvodovú
ochranu (vonkajšiu).
Druhé stlačenie tlačidla A(obr. 10)
umožní návrat do bežnej vonkajšej aj
vnútornej ochrane.
obr. 9
L0B0450b
obr. 10
L0B0218b
001-065 Phedra LUM SK 17-11-2009 12:20 Pagina 20

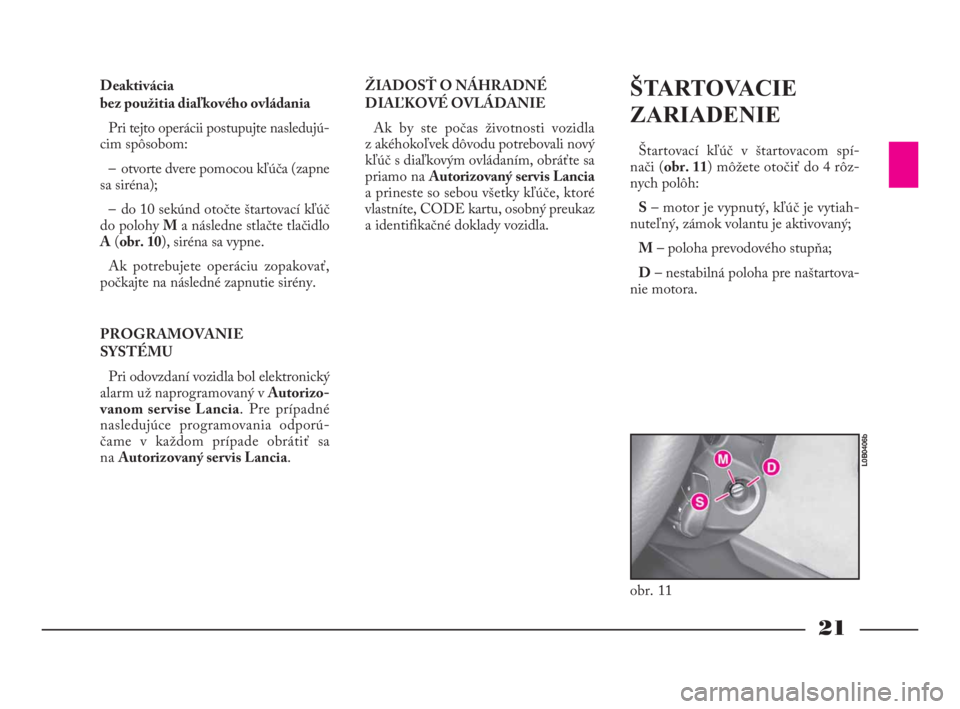

21
Deaktivácia
bez použitia diaľkového ovládania
Pri tejto operácii postupujte nasledujú-
cim spôsobom:
– otvorte dvere pomocou kľúča (zapne
sa siréna);
– do 10 sekúnd otočte štartovací kľúč
do polohyMa následne stlačte tlačidlo
A(obr. 10), siréna sa vypne.
Ak potrebujete operáciu zopakovať,
počkajte na následné zapnutie sirény.
PROGRAMOVANIE
SYSTÉMU
Pri odovzdaní vozidla bol elektronický
alarm už naprogramovaný v Autorizo-
vanom servise Lancia. Pre prípadné
nasledujúce programovania odporú-
čame v každom prípade obrátiť sa
naAutorizovaný servis Lancia.ŽIADOSŤ O NÁHRADNÉ
DIAĽKOVÉ OVLÁDANIE
Ak by ste počas životnosti vozidla
z akéhokoľvek dôvodu potrebovali nový
kľúč s diaľkovým ovládaním, obráťte sa
priamo naAutorizovaný servis Lancia
a prineste so sebou všetky kľúče, ktoré
vlastníte, CODE kartu, osobný preukaz
a identifikačné doklady vozidla.ŠTARTOVACIE
ZARIADENIE
Štartovací kľúč v štartovacom spí-
nači (obr. 11) môžete otočiť do 4 rôz-
nych polôh:
S– motor je vypnutý, kľúč je vytiah-
nuteľný, zámok volantu je aktivovaný;
M– poloha prevodového stupňa;
D– nestabilná poloha pre naštartova-
nie motora.
obr. 11
L0B0406b
001-065 Phedra LUM SK 17-11-2009 12:20 Pagina 21

22
ZÁMOK VOLANTU
Aktivácia: keď sa zariadenie nachádza
v polohe S, vytiahnite štartovací kľúč
a otočte volant, aby ste ho zablokovali.
Deaktivácia: volant mierne presúvajte
v oboch smeroch a otáčajte štartovací
kľúč do polohy M.DVERE
Pred otvorením akýchkoľľ-
vek dverí sa ubezpečte, že ma -
néver sa dá vykonať bezpečne.
Pri otvorení dverí a vytiahnutom
kľúči zo spínacej skrinky Vás akustický
signál upozorní na to, že vonkajšie svetlá
ostali rozsvietené. Tento akustický signál
utíchne po zhasnutí svetiel, zatvorení
dverí alebo naštartovaní motora.
Vozidlo je vybavené tlačidlom A
(obr. 12), ktoré sa nachádza v blízkosti
predných stropných svetiel a slúži
na elek trické zablokovanie/odblokovanie
dverí zvnútra. V prípade poškodenia štar-
tovacieho zariadenia (napr.
pri pokuse o krádež), nechajte
pred jazdou skontrolovať jeho fungo-
vanie Autorizovanom servise Lancia.
Nikdy nevyťahujte kľúč,
kým je vozidlo v pohybe. Vo-
lant by sa mohol automaticky
zablokovať pri prvom stočení. To platí
vždy aj v prípade, že je vozidlo vlečené.
obr. 12
L0B0012b
Pri vystupovaní z vozidla
vždy vytiahnite kľúč zo spí-
nača, aby ste sa vyhli tomu,
že niekto náhodne stlačí ovládacie pr-
vky. Nezabudnite zatiahnuť ručnú
brzdu, a ak je vozidlo odstavené
na kopci, zaradiť prvý prevodový stu-
peň. Ak je vozidlo odstavené v smere
z kopca, zaraďte spiatočku. Nikdy ne-
nechádvajte deti vo vozidle bez dozoru.
Je absolútne zakázaný aký-
koľvek zásah vykonávaný
po predaji vozidla, výsledkom
ktorého by boli zásahy do riadenia
alebo stĺpika riadenia (napríklad mon-
táž alarmu proti krádeži), ktoré by
mohli spôsobiť poruchu v prevádzke
systému a stratu záruky, vážne bezpeč-
nostné problémy ako aj nesúlad s cer-
tifikáciou vozidla. Nikdy nevyberajte
kľúč, keď je vozidlo v pohybe.
001-065 Phedra LUM SK 17-11-2009 12:20 Pagina 22

26
Obidve dvere sú vybavené bezpečnost-
ným systémom zabraňujúcim pomliaž-
deniu končatín, ktoré sa deje
podľa dvoch logík prevádzky:
–vo fáze otvárania: v prítomnosti pre-
kážky sa dvere automaticky zastavia;
–vo fáze zatvárania: v prítomnosti
prekážky sa dvere zastavia, automaticky
zmenia smer a celkom sa otvoria.
Obidve fázy sú sprevádzané akustic-
kým signálom.
V tomto prípade je pre obnovenie
správnej prevádzky nevyhnutné elek-
trické ovládanie pomocou príslušných
tlačidiel na diaľkovom ovládaní,
na predných stropných svetlách alebo
na stĺpiku dverí.
CENTRÁLNE ZAMYKANIE
Zvonku
Pri zatvorených dverách: vložte
a otočte kľúč v zámku dverí na strane
vodiča.Zvnútra
Pri zatvorených dverách: stlačte tla-
čidloC(obr. 19) nachádzajúce sa v blíz-
kosti predných stropných svetiel. Pomo-
cou zaisťovacích kolíkov zadných dverí
dosiahnete zablokovanie len jedných prí-
slušných dverí.
UPOZORNENIEAk nie sú niektoré
dvere úplne zatvorené alebo je v systéme
porucha, centrálne uzamykanie automa-
ticky odmietne príkaz na uzamknutie;
po niekoľkých pokusoch sa zariadenie
vyradí z funkcie na dobu približne 20 se-
kúnd. Počas týchto 20 sekúnd môžete
dvere zamknúť alebo odomknúť manu-
álne bez toho, že by zasiahol elektrický
systém. Po 20 sekundách je riadiaca jed-
notka opäť pripravená prijímať povely.
Ak bola odstránená príčina chybnej pre-
vádzky, zariadenie začne opäť normálne
fungovať, v opačnom prípade zopakuje
cyklus vyradenia.
Alarm „dvere otvorené“
Ak pri zapnutom motore nie je kapota
zatvorená, na multifunkčnom displeji sa
zobrazí správa sprevádzaná akustickým
signálom.SUPER ZABLOKOVANIE DVERÍ
(pre predpokladané verzie/trhy)
Pre aktiváciu super zablokovania dverí
pomocou diaľkového ovládania, stlačte
raz tlačidlo A(obr. 8) a, do 5 sekúnd
od prvého stlačenia stlačte tlačidlo
znovu; po prvom cvaknutí zámku za-
znamenáte ďalšie cvaknutie, ktoré sig-
nalizuje uskutočnenú aktiváciu.
Pre aktiváciu super zablokovania dverí
pomocou kľúča ho zasuňte do zámku
a udržiavajte ho v polohe uzamykania
po dobu niekoľkých sekúnd, pokiaľ ne-
zaznamenáte druhé cvaknutie, ktoré sig-
nalizuje uskutočnenú aktiváciu.
Táto operácia je nevyhnutná vtedy, keď
nechcete aktivovať elektronický alarm.
001-065 Phedra LUM SK 17-11-2009 12:20 Pagina 26

37
LAKŤOVÉ OPIERKY
(obr. 46)
Pri nastavení lakťovej opierky postu-
pujte nasledujúcim spôsobom:
– nadvihnite lakťovú opierku a pre -
suňte ju do polohy1;
– celkom znížte lakťovú opierku
do polohy2;
– nadvihnite lakťovú opierku a presuňte
ju do želanej polohy 3.Môžete ho nastaviť vo vertikálnom
a axiálnom smere. Pri vykonaní nastave-
nia postupujte nasledujúcim spôsobom:
– presuňte páku nadol do polohy1;
– nastavte volant;
– vráťte páku do polohy2, aby ste vo-
lant opätovne zablokovali.Akékoľvek nastavenie vyko-
návajte len vtedy, keď je vo-
zidlo odstavené.
obr. 46
L0B0017b
OSOBNÉ NASTAVENIA
NA VOLANTE (obr. 47)
obr. 47
L0B0037b
Je absolútne zakázaný aký-
koľvek zásah vykonávaný
po predaji vozidla, výsledkom
ktorého by boli zásahy do riadenia
alebo stĺpika riadenia (napríklad mon-
táž alarmu proti krádeži), ktoré by
mohli spôsobiť poruchu v prevádzke
systému a stratu záruky, vážne bezpeč-
nostné problémy ako aj nesúlad s cer-
tifikáciou vozidla. Nikdy nevyberajte
kľúč, keď je vozidlo v pohybe.
001-065 Phedra LUM SK 17-11-2009 12:20 Pagina 37
