ATTENZIONE!
 Non fumare all'interno o in pros-simità della vettura quando lo
sportello del serbatoio carburante
è aperto o durante il riforni-
mento.
 Non fare mai rifornimento di car- burante con il motore acceso.
Questa operazione costituisce una
violazione di diverse normative
antincendio e potrebbe provocare
l'accensione della spia segnala-
zione avaria.
 L'eventuale pompaggio del car- burante in un recipiente portatile
situato all'interno della vettura
può essere causa di incendio con
conseguente rischio di ustioni.
Mettere sempre il contenitore
della benzina a terra durante il

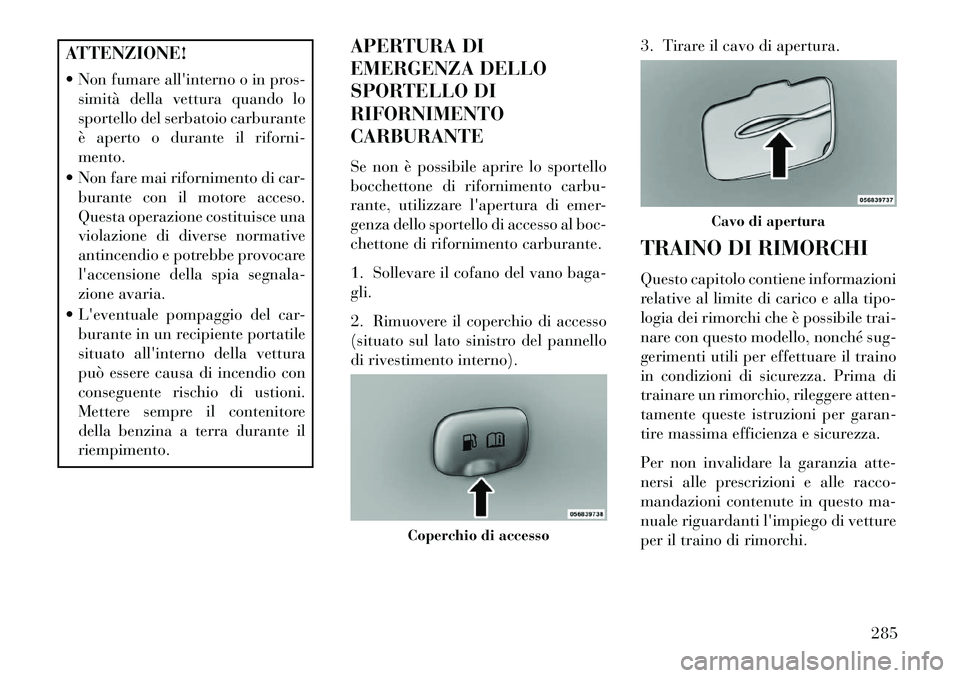

riempimento. APERTURA DI
EMERGENZA DELLO
SPORTELLO DI
RIFORNIMENTO
CARBURANTE
Se non è possibile aprire lo sportello
bocchettone di rifornimento carbu-
rante, utilizzare l'apertura di emer-
genza dello sportello di accesso al boc-
chettone di rifornimento carburante.
1. Sollevare il cofano del vano baga-
gli.
2. Rimuovere il coperchio di accesso
(situato sul lato sinistro del pannello
di rivestimento interno).
3. Tirare il cavo di apertura.
TRAINO DI RIMORCHI
Questo capitolo contiene informazioni
relative al limite di carico e alla tipo-
logia dei rimorchi che è possibile trai-
nare con questo modello, nonché sug-
gerimenti utili per effettuare il traino
in condizioni di sicurezza. Prima di
trainare un rimorchio, rileggere atten-
tamente queste istruzioni per garan-
tire massima efficienza e sicurezza.
Per non invalidare la garanzia atte-
nersi alle prescrizioni e alle racco-
mandazioni contenute in questo ma-
nuale riguardanti l'impiego di vetture
per il traino di rimorchi.
Coperchio di accesso
Cavo di apertura
285

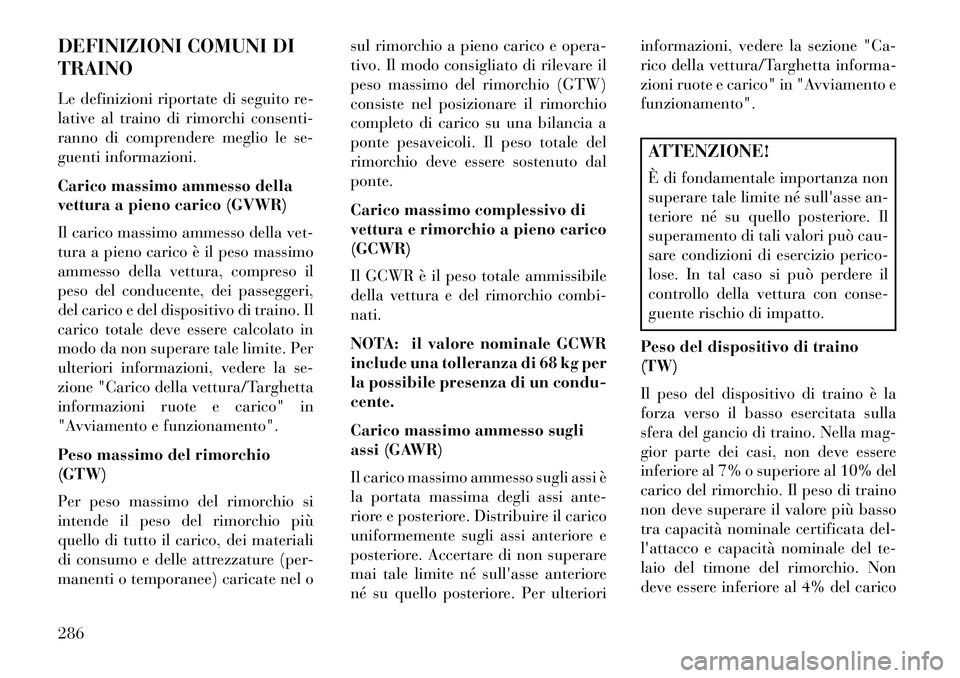

DEFINIZIONI COMUNI DI
TRAINO
Le definizioni riportate di seguito re-
lative al traino di rimorchi consenti-
ranno di comprendere meglio le se-
guenti informazioni.
Carico massimo ammesso della
vettura a pieno carico (GVWR)
Il carico massimo ammesso della vet-
tura a pieno carico è il peso massimo
ammesso della vettura, compreso il
peso del conducente, dei passeggeri,
del carico e del dispositivo di traino. Il
carico totale deve essere calcolato in
modo da non superare tale limite. Per
ulteriori informazioni, vedere la se-
zione "Carico della vettura/Targhetta
informazioni ruote e carico" in
"Avviamento e funzionamento".
Peso massimo del rimorchio
(GTW)
Per peso massimo del rimorchio si
intende il peso del rimorchio più
quello di tutto il carico, dei materiali
di consumo e delle attrezzature (per-
manenti o temporanee) caricate nel osul rimorchio a pieno carico e opera-
tivo. Il modo consigliato di rilevare il
peso massimo del rimorchio (GTW)
consiste nel posizionare il rimorchio
completo di carico su una bilancia a
ponte pesaveicoli. Il peso totale del
rimorchio deve essere sostenuto dal
ponte.
Carico massimo complessivo di
vettura e rimorchio a pieno carico
(GCWR)
Il GCWR è il peso totale ammissibile
della vettura e del rimorchio combi-
nati.
NOTA: il valore nominale GCWR
include una tolleranza di 68 kg per
la possibile presenza di un condu-
cente.
Carico massimo ammesso sugli
assi (GAWR)
Il carico massimo ammesso sugli assi è
la portata massima degli assi ante-
riore e posteriore. Distribuire il carico
uniformemente sugli assi anteriore e
posteriore. Accertare di non superare
mai tale limite né sull'asse anteriore
né su quello posteriore. Per ulterioriinformazioni, vedere la sezione "Ca-
rico della vettura/Targhetta informa-
zioni ruote e carico" in "Avviamento e
funzionamento".
ATTENZIONE!
È di fondamentale importanza non
superare tale limite né sull'asse an-
teriore né su quello posteriore. Il
superamento di tali valori può cau-
sare condizioni di esercizio perico-
lose. In tal caso si può perdere il
controllo della vettura con conse-
guente rischio di impatto.
Peso del dispositivo di traino
(TW)
Il peso del dispositivo di traino è la
forza verso il basso esercitata sulla
sfera del gancio di traino. Nella mag-
gior parte dei casi, non deve essere
inferiore al 7% o superiore al 10% del
carico del rimorchio. Il peso di traino
non deve superare il valore più basso
tra capacità nominale certificata del-
l'attacco e capacità nominale del te-
laio del timone del rimorchio. Non
deve essere inferiore al 4% del carico
286

del rimorchio e non inferiore a 25 kg.
Considerare il carico di traino come
parte del carico della vettura e del
carico massimo ammesso sugli assi.
Area frontale
L'area frontale è l'altezza massima
moltiplicata per la larghezza massima
della parte anteriore del rimorchio.
Stabilizzatore rimorchio
Lo stabilizzatore rimorchio è costitu-
ito da un tirante telescopico che può
essere montato tra la sede dell'attacco
e il dispositivo di traino e che general-
mente fornisce un attrito regolabile
associato a un movimento telescopico
per ammortizzare eventuali oscilla-
zioni indesiderate del rimorchio du-
rante la marcia.
Se in dotazione, lo stabilizzatore ri-
morchio elettronico (TSC) riconosce
un rimorchio che oscilla ed applica
automaticamente i freni sulle singole
ruote e/o riduce la potenza del motore
per tentare di eliminare l'oscillazione
del rimorchio.Attacco di supporto peso
L'attacco di supporto peso sostiene il
peso del dispositivo di traino, simu-
lando la presenza di un bagaglio sulla
sfera dell'attacco o su un altro punto
di collegamento della vettura. Questi
tipi di attacco sono molto diffusi at-
tualmente e sono comunemente utiliz-
zati per il traino di rimorchi di piccole
e medie dimensioni.
Attacco di distribuzione peso
Il sistema di distribuzione peso fun-
ziona grazie all'applicazione di un si-
stema di leve attraverso delle barre
elastiche (di carico). Generalmente
viene utilizzato per carichi più pesanti
al fine di distribuire il peso del dispo-
sitivo di traino sull'asse anteriore
della vettura di traino e sugli assi del
rimorchio. Quando utilizzato confor-
memente alle istruzioni fornite dal
produttore, offre una guida più rego-
lare, garantendo maggiore controllo
dei freni e dello sterzo e di conse-
guenza una maggiore sicurezza di
traino. Grazie all'aggiunta di uno sta-
bilizzatore idraulico/di attrito è possi-
bile inoltre ammortizzare le oscilla-
zioni causate da traffico e vento,
garantendo la stabilità della vettura
trainante e del rimorchio. Lo stabiliz-
zatore rimorchio e l'attacco per la di-
stribuzione del peso (compensazione
del carico) sono consigliati per dispo-
sitivi di traino (TW) più pesanti e
possono essere necessari in base alla
configurazione o al carico della vet-
tura e del rimorchio per soddisfare i
requisiti di carico massimo ammesso
sugli assi (GAWR).
ATTENZIONE!
 Un sistema di attacco con distri-
buzione del peso regolato in modo
errato può ridurre la manovrabi-
lità, la stabilità e l'efficacia di fre-
nata con possibilità di causare
collisioni.
(Continuazione)
287

ATTENZIONE!(Continuazione)
 I sistemi di distribuzione del peso potrebbero non essere compati-
bili con i giunti dei freni a inerzia.
Per ulteriori informazioni, con-
sultare il produttore dell'attacco e
del rimorchio o un centro assi-
stenziale di vetture da turismo di
fiducia.

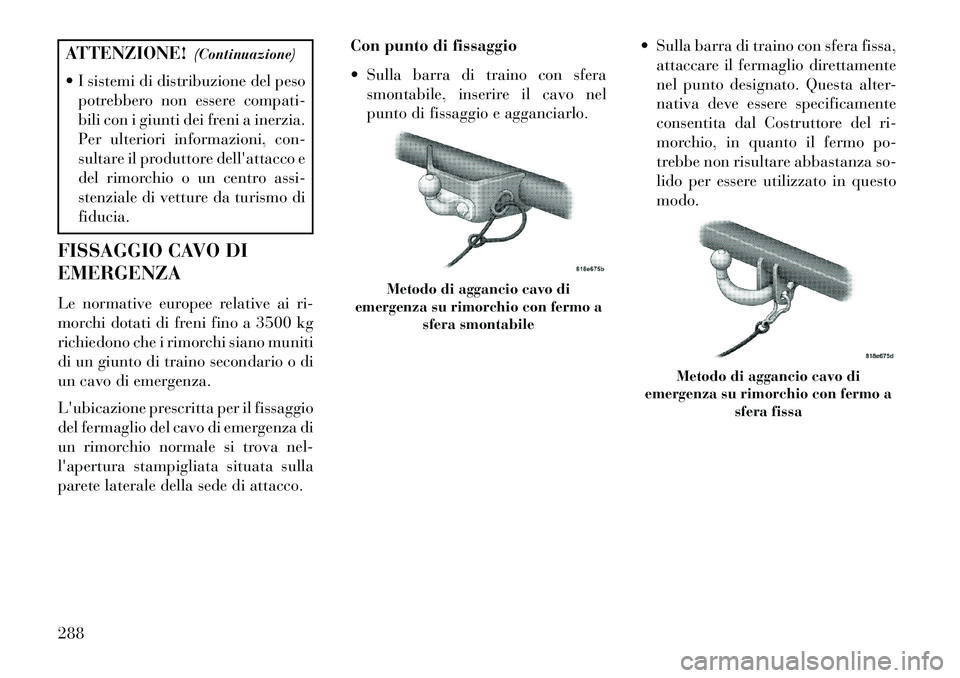

FISSAGGIO CAVO DI
EMERGENZA
Le normative europee relative ai ri-
morchi dotati di freni fino a 3500 kg
richiedono che i rimorchi siano muniti
di un giunto di traino secondario o di
un cavo di emergenza.
L'ubicazione prescritta per il fissaggio
del fermaglio del cavo di emergenza di
un rimorchio normale si trova nel-
l'apertura stampigliata situata sulla
parete laterale della sede di attacco. Con punto di fissaggio
 Sulla barra di traino con sfera
smontabile, inserire il cavo nel
punto di fissaggio e agganciarlo.  Sulla barra di traino con sfera fissa,
attaccare il fermaglio direttamente
nel punto designato. Questa alter-
nativa deve essere specificamente
consentita dal Costruttore del ri-
morchio, in quanto il fermo po-
trebbe non risultare abbastanza so-
lido per essere utilizzato in questo
modo.
Metodo di aggancio cavo di
emergenza su rimorchio con fermo a sfera smontabile
Metodo di aggancio cavo di
emergenza su rimorchio con fermo a sfera fissa
288

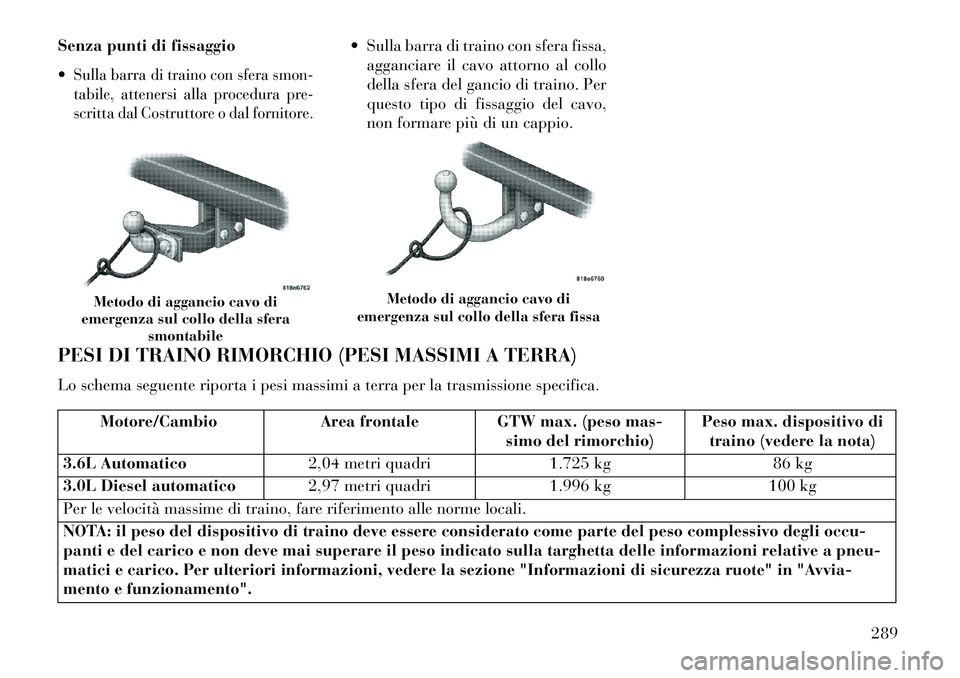

Senza punti di fissaggio
Sulla barra di traino con sfera smon-
tabile, attenersi alla procedura pre-
scritta dal Costruttore o dal fornitore.
 Sulla barra di traino con sfera fissa,agganciare il cavo attorno al collo
della sfera del gancio di traino. Per
questo tipo di fissaggio del cavo,
non formare più di un cappio.
PESI DI TRAINO RIMORCHIO (PESI MASSIMI A TERRA)
Lo schema seguente riporta i pesi massimi a terra per la trasmissione specifica.
Motore/Cambio Area frontale GTW max. (peso mas-
simo del rimorchio) Peso max. dispositivo di
traino (vedere la nota)
3.6L Automatico 2,04 metri quadri1.725 kg86 kg
3.0L Diesel automatico 2,97 metri quadri1.996 kg100 kg
Per le velocità massime di traino, fare riferimento alle norme locali.
NOTA: il peso del dispositivo di traino deve essere considerato come parte del peso complessivo degli occu-
panti e del carico e non deve mai superare il peso indicato sulla targhetta delle informazioni relative a pneu-
matici e carico. Per ulteriori informazioni, vedere la sezione "Informazioni di sicurezza ruote" in "Avvia-
mento e funzionamento".Metodo di aggancio cavo di
emergenza sul collo della sfera smontabile
Metodo di aggancio cavo di
emergenza sul collo della sfera fissa
289

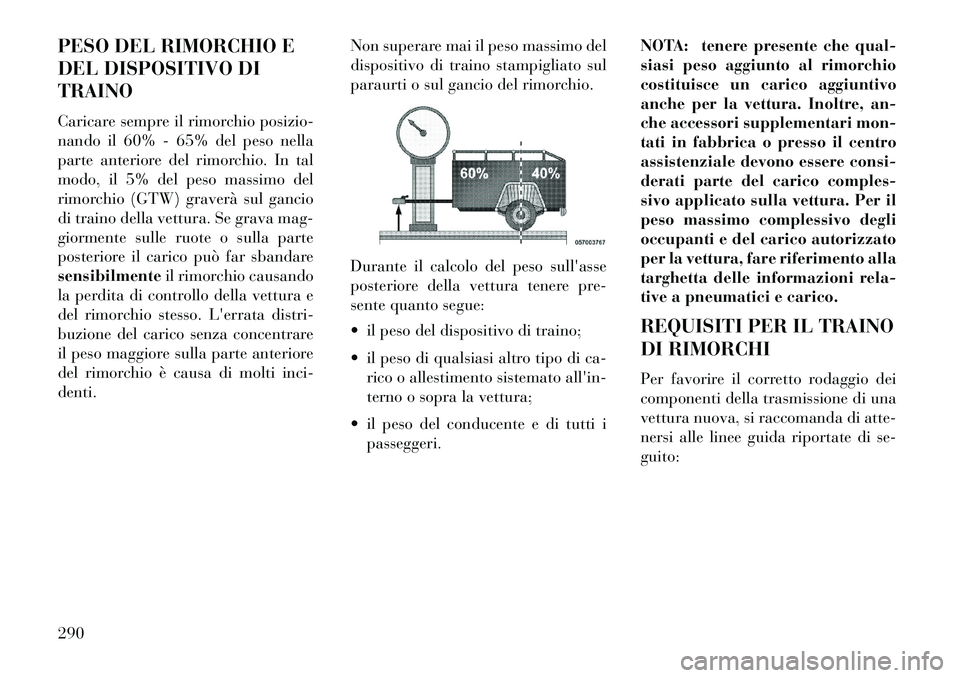

PESO DEL RIMORCHIO E
DEL DISPOSITIVO DI
TRAINO
Caricare sempre il rimorchio posizio-
nando il 60% - 65% del peso nella
parte anteriore del rimorchio. In tal
modo, il 5% del peso massimo del
rimorchio (GTW) graverà sul gancio
di traino della vettura. Se grava mag-
giormente sulle ruote o sulla parte
posteriore il carico può far sbandare
sensibilmenteil rimorchio causando
la perdita di controllo della vettura e
del rimorchio stesso. L'errata distri-
buzione del carico senza concentrare
il peso maggiore sulla parte anteriore
del rimorchio è causa di molti inci-
denti. Non superare mai il peso massimo del
dispositivo di traino stampigliato sul
paraurti o sul gancio del rimorchio.
Durante il calcolo del peso sull'asse
posteriore della vettura tenere pre-
sente quanto segue:
 il peso del dispositivo di traino;
 il peso di qualsiasi altro tipo di ca-
rico o allestimento sistemato all'in-
terno o sopra la vettura;
 il peso del conducente e di tutti i passeggeri. NOTA: tenere presente che qual-
siasi peso aggiunto al rimorchio
costituisce un carico aggiuntivo
anche per la vettura. Inoltre, an-
che accessori supplementari mon-
tati in fabbrica o presso il centro
assistenziale devono essere consi-
derati parte del carico comples-
sivo applicato sulla vettura. Per il
peso massimo complessivo degli
occupanti e del carico autorizzato
per la vettura, fare riferimento alla
targhetta delle informazioni rela-
tive a pneumatici e carico.
REQUISITI PER IL TRAINO
DI RIMORCHI
Per favorire il corretto rodaggio dei
componenti della trasmissione di una
vettura nuova, si raccomanda di atte-
nersi alle linee guida riportate di se-
guito:290

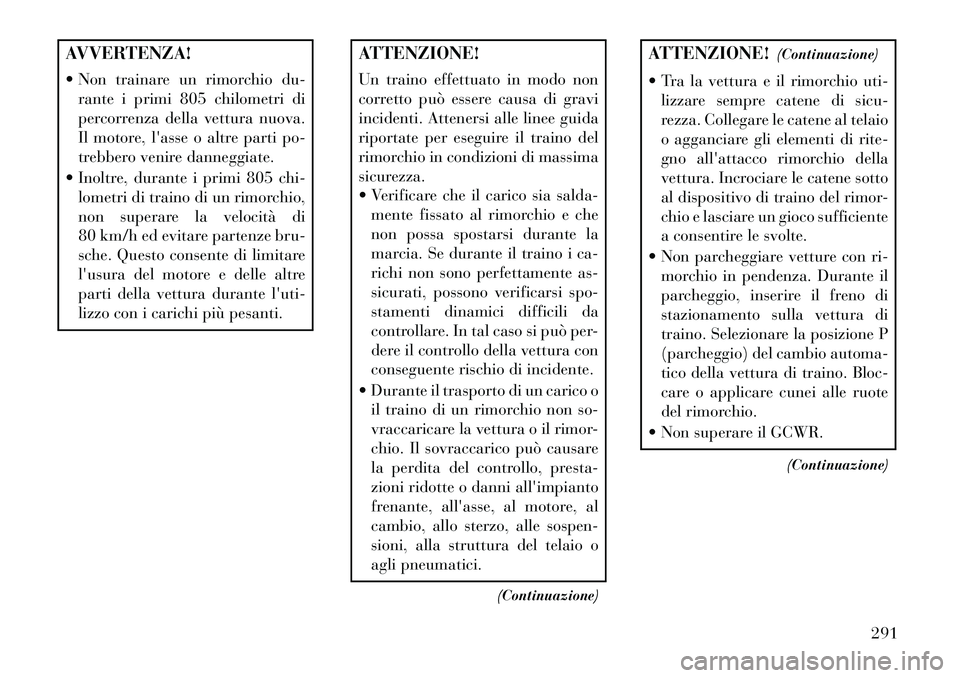

AVVERTENZA!
 Non trainare un rimorchio du-rante i primi 805 chilometri di
percorrenza della vettura nuova.
Il motore, l'asse o altre parti po-
trebbero venire danneggiate.
 Inoltre, durante i primi 805 chi- lometri di traino di un rimorchio,
non superare la velocità di
80 km/h ed evitare partenze bru-
sche. Questo consente di limitare
l'usura del motore e delle altre
parti della vettura durante l'uti-
lizzo con i carichi più pesanti.
ATTENZIONE!
Un traino effettuato in modo non
corretto può essere causa di gravi
incidenti. Attenersi alle linee guida
riportate per eseguire il traino del
rimorchio in condizioni di massima
sicurezza.
 Verificare che il carico sia salda-mente fissato al rimorchio e che
non possa spostarsi durante la
marcia. Se durante il traino i ca-
richi non sono perfettamente as-
sicurati, possono verificarsi spo-
stamenti dinamici difficili da
controllare. In tal caso si può per-
dere il controllo della vettura con
conseguente rischio di incidente.
 Durante il trasporto di un carico o il traino di un rimorchio non so-
vraccaricare la vettura o il rimor-
chio. Il sovraccarico può causare
la perdita del controllo, presta-
zioni ridotte o danni all'impianto
frenante, all'asse, al motore, al
cambio, allo sterzo, alle sospen-
sioni, alla struttura del telaio o
agli pneumatici.
(Continuazione)
ATTENZIONE! (Continuazione)
 Tra la vettura e il rimorchio uti- lizzare sempre catene di sicu-
rezza. Collegare le catene al telaio
o agganciare gli elementi di rite-
gno all'attacco rimorchio della
vettura. Incrociare le catene sotto
al dispositivo di traino del rimor-
chio e lasciare un gioco sufficiente
a consentire le svolte.
 Non parcheggiare vetture con ri- morchio in pendenza. Durante il
parcheggio, inserire il freno di
stazionamento sulla vettura di
traino. Selezionare la posizione P
(parcheggio) del cambio automa-
tico della vettura di traino. Bloc-
care o applicare cunei alle ruote
del rimorchio.
 Non superare il GCWR.
(Continuazione)

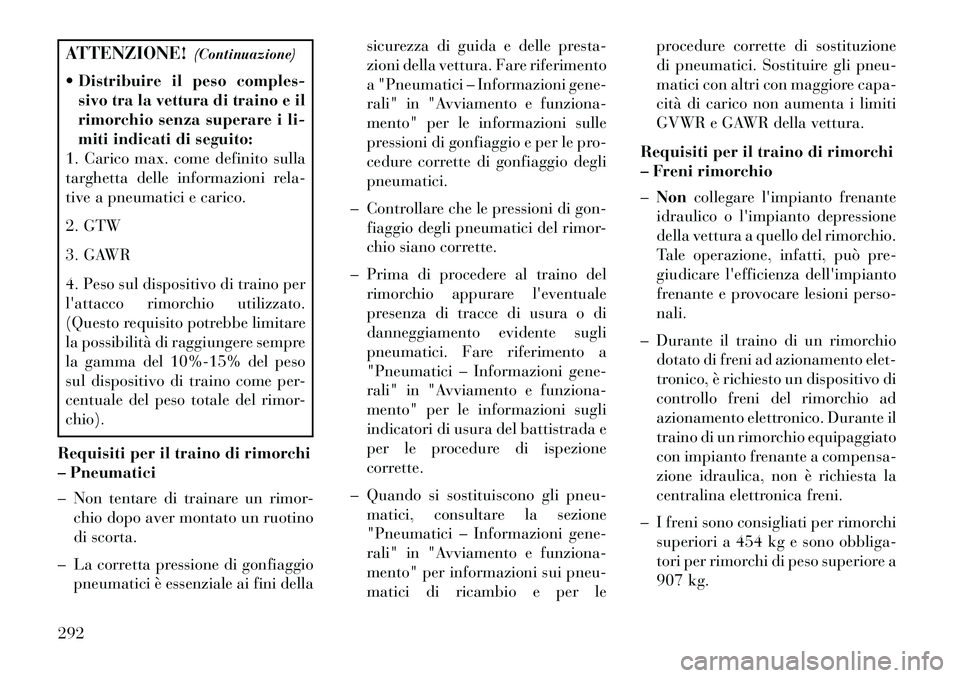

291

ATTENZIONE!(Continuazione)
 Distribuire il peso comples-
sivo tra la vettura di traino e il
rimorchio senza superare i li-
miti indicati di seguito:
1. Carico max. come definito sulla
targhetta delle informazioni rela-
tive a pneumatici e carico.
2. GTW
3. GAWR
4. Peso sul dispositivo di traino per
l'attacco rimorchio utilizzato.
(Questo requisito potrebbe limitare
la possibilità di raggiungere sempre
la gamma del 10%-15% del peso
sul dispositivo di traino come per-
centuale del peso totale del rimor-
chio).
Requisiti per il traino di rimorchi
– Pneumatici
– Non tentare di trainare un rimor- chio dopo aver montato un ruotino
di scorta.
– La corretta pressione di gonfiaggio pneumatici è essenziale ai fini della sicurezza di guida e delle presta-
zioni della vettura. Fare riferimento
a "Pneumatici – Informazioni gene-
rali" in "Avviamento e funziona-
mento" per le informazioni sulle
pressioni di gonfiaggio e per le pro-
cedure corrette di gonfiaggio degli
pneumatici.
– Controllare che le pressioni di gon- fiaggio degli pneumatici del rimor-
chio siano corrette.
– Prima di procedere al traino del rimorchio appurare l'eventuale
presenza di tracce di usura o di
danneggiamento evidente sugli
pneumatici. Fare riferimento a
"Pneumatici – Informazioni gene-
rali" in "Avviamento e funziona-
mento" per le informazioni sugli
indicatori di usura del battistrada e
per le procedure di ispezione
corrette.
– Quando si sostituiscono gli pneu- matici, consultare la sezione
"Pneumatici – Informazioni gene-
rali" in "Avviamento e funziona-
mento" per informazioni sui pneu-
matici di ricambio e per le procedure corrette di sostituzione
di pneumatici. Sostituire gli pneu-
matici con altri con maggiore capa-
cità di carico non aumenta i limiti
GVWR e GAWR della vettura.
Requisiti per il traino di rimorchi
– Freni rimorchio
– Non collegare l'impianto frenante
idraulico o l'impianto depressione
della vettura a quello del rimorchio.
Tale operazione, infatti, può pre-
giudicare l'efficienza dell'impianto
frenante e provocare lesioni perso-
nali.
– Durante il traino di un rimorchio dotato di freni ad azionamento elet-
tronico, è richiesto un dispositivo di
controllo freni del rimorchio ad
azionamento elettronico. Durante il
traino di un rimorchio equipaggiato
con impianto frenante a compensa-
zione idraulica, non è richiesta la
centralina elettronica freni.
– I freni sono consigliati per rimorchi superiori a 454 kg e sono obbliga-
tori per rimorchi di peso superiore a
907 kg.

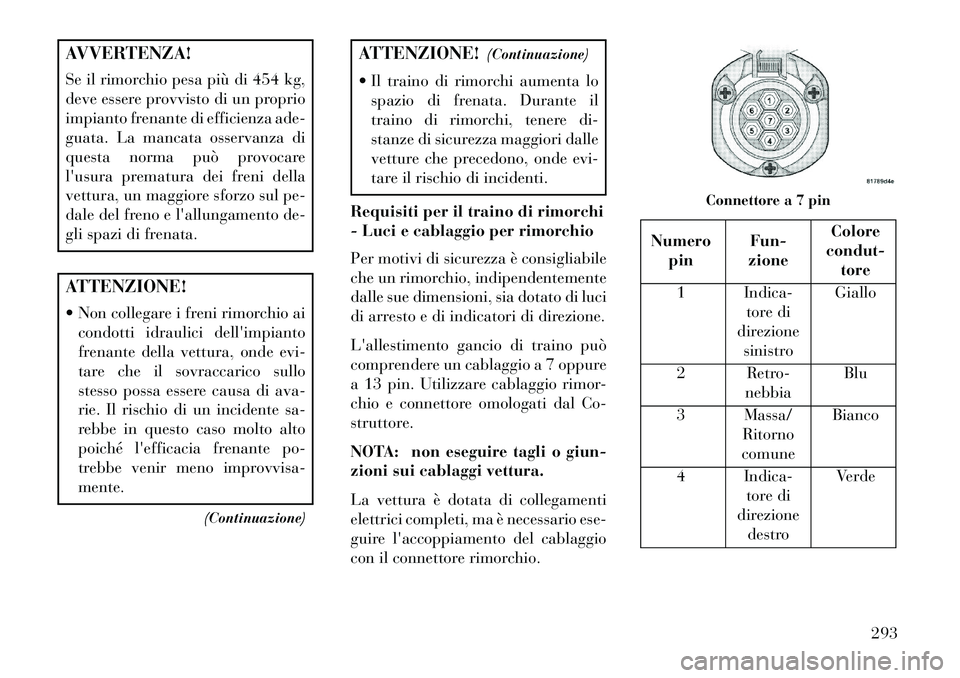

292

AVVERTENZA!
Se il rimorchio pesa più di 454 kg,
deve essere provvisto di un proprio
impianto frenante di efficienza ade-
guata. La mancata osservanza di
questa norma può provocare
l'usura prematura dei freni della
vettura, un maggiore sforzo sul pe-
dale del freno e l'allungamento de-
gli spazi di frenata.ATTENZIONE!
 Non collegare i freni rimorchio aicondotti idraulici dell'impianto
frenante della vettura, onde evi-
tare che il sovraccarico sullo
stesso possa essere causa di ava-
rie. Il rischio di un incidente sa-
rebbe in questo caso molto alto
poiché l'efficacia frenante po-
trebbe venir meno improvvisa-
mente.
(Continuazione)
ATTENZIONE! (Continuazione)
 Il traino di rimorchi aumenta lo spazio di frenata. Durante il
traino di rimorchi, tenere di-
stanze di sicurezza maggiori dalle
vetture che precedono, onde evi-
tare il rischio di incidenti.
Requisiti per il traino di rimorchi
- Luci e cablaggio per rimorchio
Per motivi di sicurezza è consigliabile
che un rimorchio, indipendentemente
dalle sue dimensioni, sia dotato di luci
di arresto e di indicatori di direzione.
L'allestimento gancio di traino può
comprendere un cablaggio a 7 oppure
a 13 pin. Utilizzare cablaggio rimor-
chio e connettore omologati dal Co-
struttore.
NOTA: non eseguire tagli o giun-
zioni sui cablaggi vettura.
La vettura è dotata di collegamenti
elettrici completi, ma è necessario ese-
guire l'accoppiamento del cablaggio
con il connettore rimorchio.
Numero pin Fun-
zione Colore
condut- tore
1 Indica- tore di
direzione sinistro Giallo
2 Retro- nebbia Blu
3 Massa/ Ritorno
comune Bianco
4 Indica- tore di
direzione destro Verde
Connettore a 7 pin

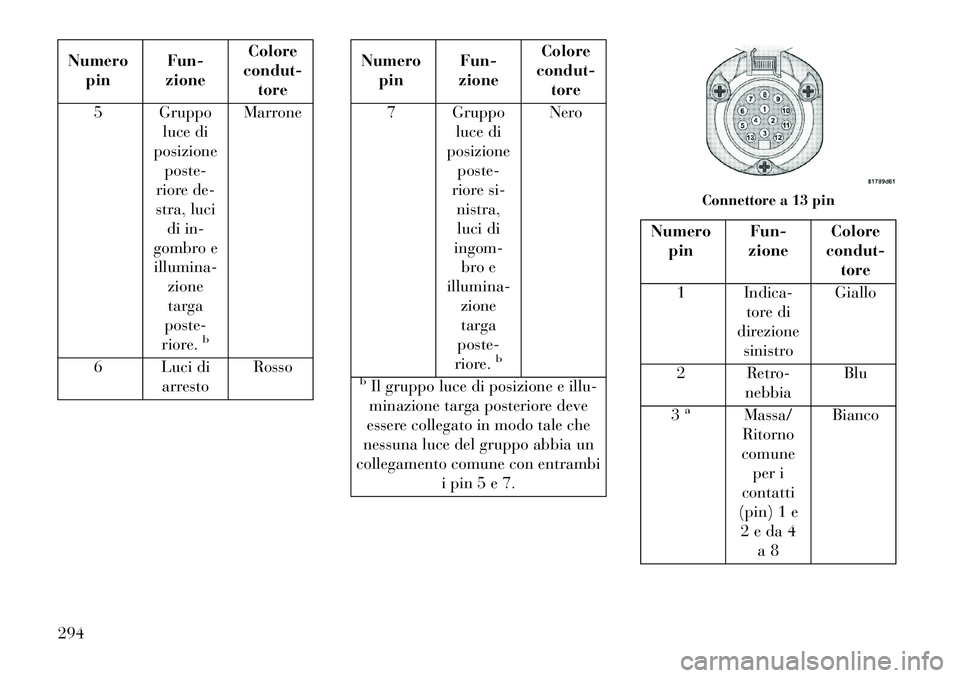

293

Numeropin Fun-
zione Colore
condut- tore
5 Gruppo luce di
posizione poste-
riore de-
stra, luci di in-
gombro e illumina-
zionetarga
poste-
riore.
b
Marrone
6 Luci di arresto Rosso
Numero
pin Fun-
zione Colore
condut- tore
7 Gruppo luce di
posizione poste-
riore si-
nistra,luci di
ingom- bro e
illumina- zionetarga
poste-
riore.
b
Nero
bIl gruppo luce di posizione e illu-
minazione targa posteriore deve
essere collegato in modo tale che
nessuna luce del gruppo abbia un
collegamento comune con entrambi i pin 5 e 7.
Numeropin Fun-
zione Colore
condut- tore
1 Indica- tore di
direzione sinistro Giallo
2 Retro- nebbia Blu
3
a
Massa/
Ritorno
comune per i
contatti
(pin) 1 e
2 e da 4 a 8 Bianco
Connettore a 13 pin
294
