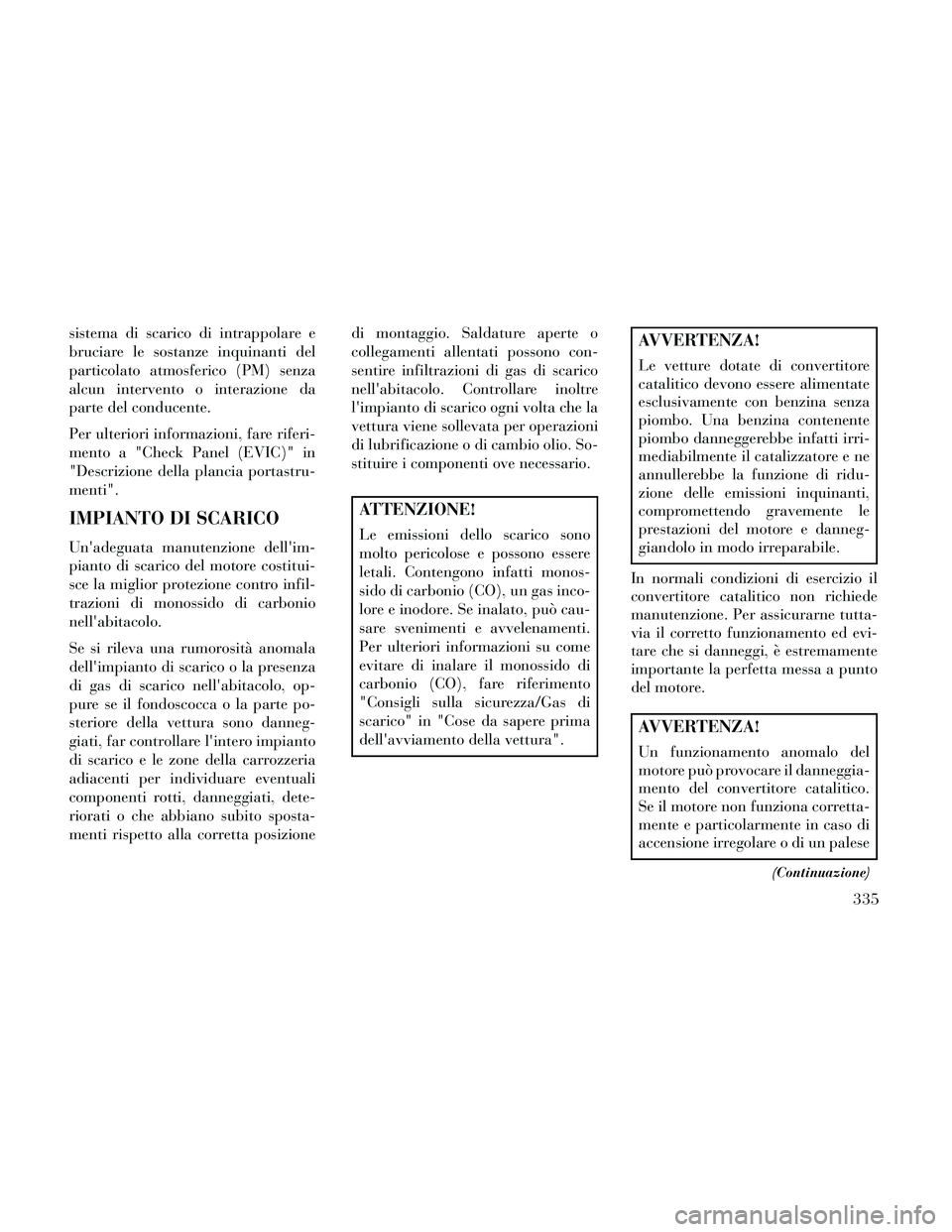

sistema di scarico di intrappolare e
bruciare le sostanze inquinanti del
particolato atmosferico (PM) senza
alcun intervento o interazione da
parte del conducente.
Per ulteriori informazioni, fare riferi-
mento a "Check Panel (EVIC)" in
"Descrizione della plancia portastru-
menti".
IMPIANTO DI SCARICO
Un'adeguata manutenzione dell'im-
pianto di scarico del motore costitui-
sce la miglior protezione contro infil-
trazioni di monossido di carbonio
nell'abitacolo.
Se si rileva una rumorosità anomala
dell'impianto di scarico o la presenza
di gas di scarico nell'abitacolo, op-
pure se il fondoscocca o la parte po-
steriore della vettura sono danneg-
giati, far controllare l'intero impianto
di scarico e le zone della carrozzeria
adiacenti per individuare eventuali
componenti rotti, danneggiati, dete-
riorati o che abbiano subito sposta-
menti rispetto alla corretta posizionedi montaggio. Saldature aperte o
collegamenti allentati possono con-
sentire infiltrazioni di gas di scarico
nell'abitacolo. Controllare inoltre
l'impianto di scarico ogni volta che la
vettura viene sollevata per operazioni
di lubrificazione o di cambio olio. So-
stituire i componenti ove necessario.
ATTENZIONE!
Le emissioni dello scarico sono
molto pericolose e possono essere
letali. Contengono infatti monos-
sido di carbonio (CO), un gas inco-
lore e inodore. Se inalato, può cau-
sare svenimenti e avvelenamenti.
Per ulteriori informazioni su come
evitare di inalare il monossido di
carbonio (CO), fare riferimento
"Consigli sulla sicurezza/Gas di
scarico" in "Cose da sapere prima
dell'avviamento della vettura".
AVVERTENZA!
Le vetture dotate di convertitore
catalitico devono essere alimentate
esclusivamente con benzina senza
piombo. Una benzina contenente
piombo danneggerebbe infatti irri-
mediabilmente il catalizzatore e ne
annullerebbe la funzione di ridu-
zione delle emissioni inquinanti,
compromettendo gravemente le
prestazioni del motore e danneg-
giandolo in modo irreparabile.
In normali condizioni di esercizio il
convertitore catalitico non richiede
manutenzione. Per assicurarne tutta-
via il corretto funzionamento ed evi-
tare che si danneggi, è estremamente
importante la perfetta messa a punto
del motore.
AVVERTENZA!
Un funzionamento anomalo del
motore può provocare il danneggia-
mento del convertitore catalitico.
Se il motore non funziona corretta-
mente e particolarmente in caso di
accensione irregolare o di un palese
(Continuazione)
335

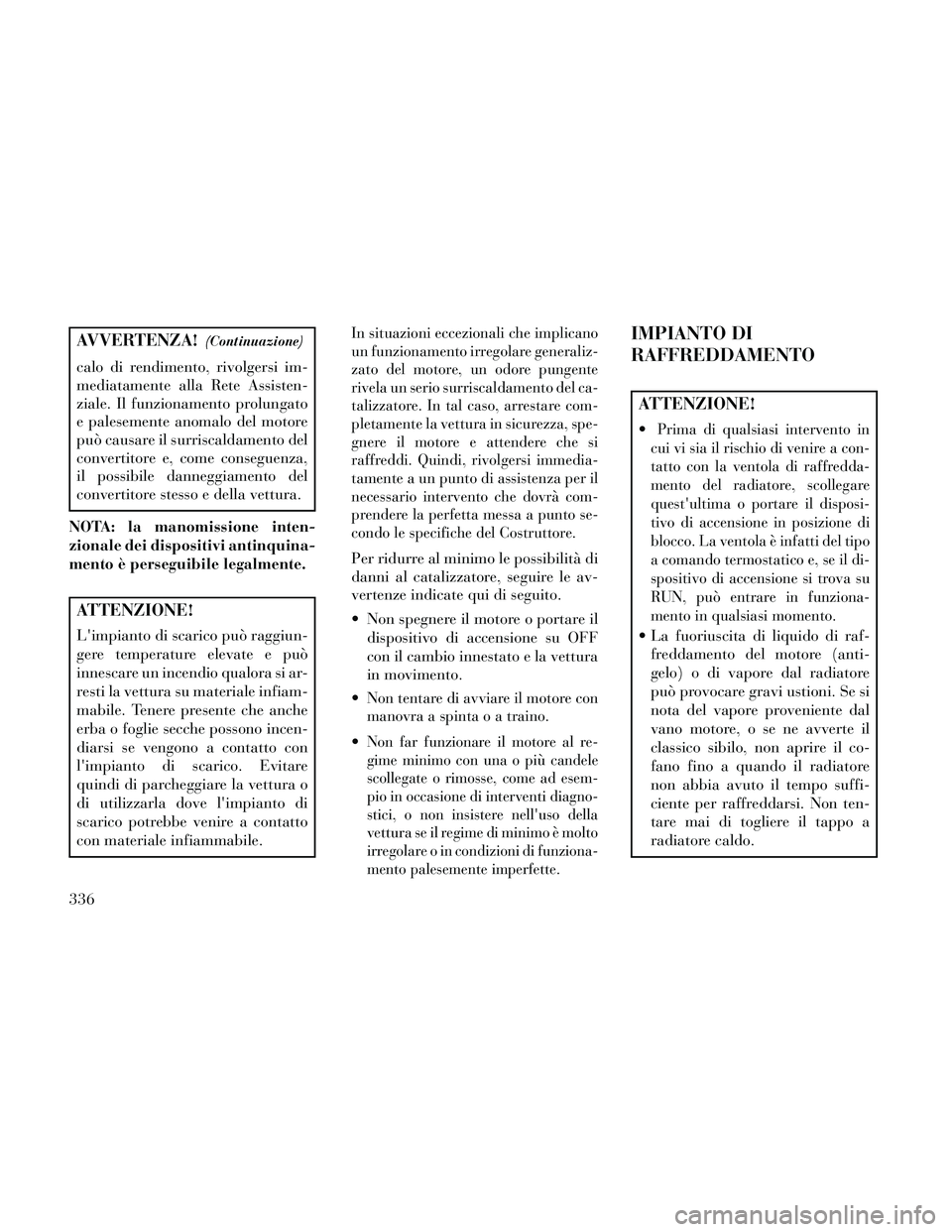

AVVERTENZA!(Continuazione)
calo di rendimento, rivolgersi im-
mediatamente alla Rete Assisten-
ziale. Il funzionamento prolungato
e palesemente anomalo del motore
può causare il surriscaldamento del
convertitore e, come conseguenza,
il possibile danneggiamento del
convertitore stesso e della vettura.
NOTA: la manomissione inten-
zionale dei dispositivi antinquina-
mento è perseguibile legalmente.
ATTENZIONE!
L'impianto di scarico può raggiun-
gere temperature elevate e può
innescare un incendio qualora si ar-
resti la vettura su materiale infiam-
mabile. Tenere presente che anche
erba o foglie secche possono incen-
diarsi se vengono a contatto con
l'impianto di scarico. Evitare
quindi di parcheggiare la vettura o
di utilizzarla dove l'impianto di
scarico potrebbe venire a contatto
con materiale infiammabile.
In situazioni eccezionali che implicano
un funzionamento irregolare generaliz-
zato del motore, un odore pungente
rivela un serio surriscaldamento del ca-
talizzatore. In tal caso, arrestare com-
pletamente la vettura in sicurezza, spe-
gnere il motore e attendere che si
raffreddi. Quindi, rivolgersi immedia-
tamente a un punto di assistenza per il
necessario intervento che dovrà com-
prendere la perfetta messa a punto se-
condo le specifiche del Costruttore.
Per ridurre al minimo le possibilità di
danni al catalizzatore, seguire le av-
vertenze indicate qui di seguito.
Non spegnere il motore o portare il dispositivo di accensione su OFF
con il cambio innestato e la vettura
in movimento.

Non tentare di avviare il motore con
manovra a spinta o a traino.
Non far funzionare il motore al re-
gime minimo con una o più candele
scollegate o rimosse, come ad esem-
pio in occasione di interventi diagno-
stici, o non insistere nell'uso della
vettura se il regime di minimo è molto
irregolare o in condizioni di funziona-
mento palesemente imperfette.
IMPIANTO DI
RAFFREDDAMENTO
ATTENZIONE!
Prima di qualsiasi intervento in
cui vi sia il rischio di venire a con-
tatto con la ventola di raffredda-
mento del radiatore, scollegare
quest'ultima o portare il disposi-
tivo di accensione in posizione di
blocco. La ventola è infatti del tipo
a comando termostatico e, se il di-
spositivo di accensione si trova su
RUN, può entrare in funziona-
mento in qualsiasi momento.
La fuoriuscita di liquido di raf- freddamento del motore (anti-
gelo) o di vapore dal radiatore
può provocare gravi ustioni. Se si
nota del vapore proveniente dal
vano motore, o se ne avverte il
classico sibilo, non aprire il co-
fano fino a quando il radiatore
non abbia avuto il tempo suffi-
ciente per raffreddarsi. Non ten-
tare mai di togliere il tappo a
radiatore caldo.
336

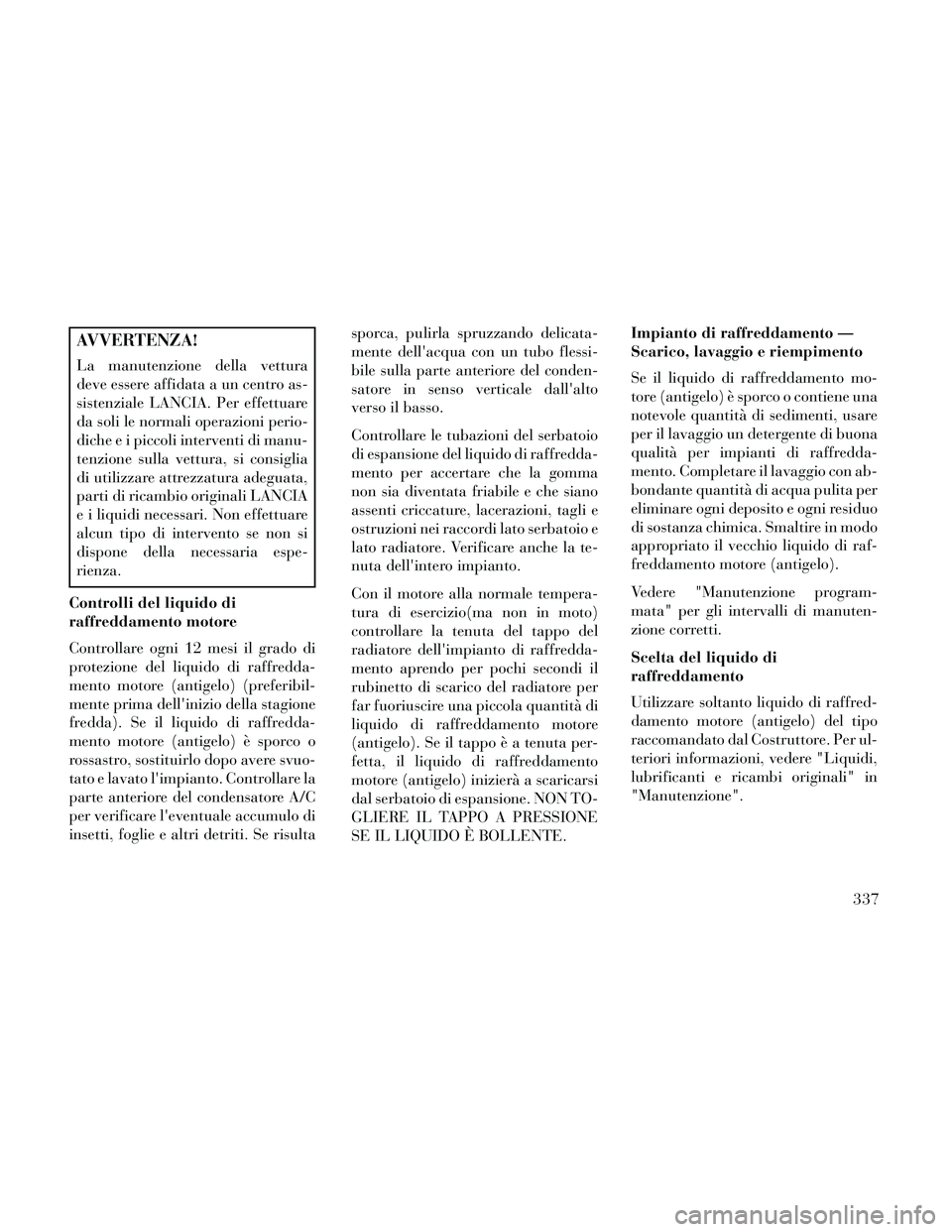

AVVERTENZA!
La manutenzione della vettura
deve essere affidata a un centro as-
sistenziale LANCIA. Per effettuare
da soli le normali operazioni perio-
diche e i piccoli interventi di manu-
tenzione sulla vettura, si consiglia
di utilizzare attrezzatura adeguata,
parti di ricambio originali LANCIA
e i liquidi necessari. Non effettuare
alcun tipo di intervento se non si
dispone della necessaria espe-
rienza.
Controlli del liquido di
raffreddamento motore
Controllare ogni 12 mesi il grado di
protezione del liquido di raffredda-
mento motore (antigelo) (preferibil-
mente prima dell'inizio della stagione
fredda). Se il liquido di raffredda-
mento motore (antigelo) è sporco o
rossastro, sostituirlo dopo avere svuo-
tato e lavato l'impianto. Controllare la
parte anteriore del condensatore A/C
per verificare l'eventuale accumulo di
insetti, foglie e altri detriti. Se risulta sporca, pulirla spruzzando delicata-
mente dell'acqua con un tubo flessi-
bile sulla parte anteriore del conden-
satore in senso verticale dall'alto
verso il basso.
Controllare le tubazioni del serbatoio
di espansione del liquido di raffredda-
mento per accertare che la gomma
non sia diventata friabile e che siano
assenti criccature, lacerazioni, tagli e
ostruzioni nei raccordi lato serbatoio e
lato radiatore. Verificare anche la te-
nuta dell'intero impianto.
Con il motore alla normale tempera-
tura di esercizio(ma non in moto)
controllare la tenuta del tappo del
radiatore dell'impianto di raffredda-
mento aprendo per pochi secondi il
rubinetto di scarico del radiatore per
far fuoriuscire una piccola quantità di
liquido di raffreddamento motore
(antigelo). Se il tappo è a tenuta per-
fetta, il liquido di raffreddamento
motore (antigelo) inizierà a scaricarsi
dal serbatoio di espansione. NON TO-
GLIERE IL TAPPO A PRESSIONE
SE IL LIQUIDO È BOLLENTE.Impianto di raffreddamento —
Scarico, lavaggio e riempimento
Se il liquido di raffreddamento mo-
tore (antigelo) è sporco o contiene una
notevole quantità di sedimenti, usare
per il lavaggio un detergente di buona
qualità per impianti di raffredda-
mento. Completare il lavaggio con ab-
bondante quantità di acqua pulita per
eliminare ogni deposito e ogni residuo
di sostanza chimica. Smaltire in modo
appropriato il vecchio liquido di raf-
freddamento motore (antigelo).
Vedere "Manutenzione program-
mata" per gli intervalli di manuten-
zione corretti.
Scelta del liquido di
raffreddamento
Utilizzare soltanto liquido di raffred-
damento motore (antigelo) del tipo
raccomandato dal Costruttore. Per ul-
teriori informazioni, vedere "Liquidi,
lubrificanti e ricambi originali" in
"Manutenzione".
337

AVVERTENZA!
Miscele di liquido di raffredda-mento motore (antigelo) diverse
da quelle specificate possono
danneggiare il motore e ridurre la
protezione contro la corrosione.
Qualora l'impianto di raffredda-
mento sia rifornito con un liquido
non omologato per far fronte a
una situazione di emergenza, oc-
corre sostituirlo quanto prima
con il liquido di raffreddamento
motore (antigelo) prescritto.
Non utilizzare acqua pura o pro- dotti antigelo a base di alcol. Non
usare inibitori di corrosione o
prodotti antiruggine aggiuntivi
poiché potrebbero risultare in-
compatibili con il liquido di raf-
freddamento del motore (anti-
gelo) e causare l'otturazione del
radiatore.
La vettura non è stata progettata per l'impiego con liquido di raf-
freddamento del motore (anti-
gelo) a base di glicole propilenico,
di cui pertanto si sconsiglia l'im-
piego. Aggiunta di liquido di
raffreddamento motore
La vettura è stata equipaggiata con
liquido di raffreddamento motore
(antigelo) ottimizzato che consente di
prolungare gli intervalli di manuten-
zione. Questo liquido di raffredda-
mento motore (antigelo) può essere
utilizzato per un massimo di dieci
anni o fino a 240.000 km prima della
sostituzione. Per evitare di ridurre
questo esteso intervallo di manuten-
zione, è di fondamentale importanza
utilizzare lo stesso tipo di liquido di
raffreddamento motore (antigelo) per
l'intera vita della vettura.
Quando si aggiunge liquido di raf-
freddamento motore (antigelo):
Per la miscela di acqua/liquido di raf-
freddamento motore (antigelo), usare
solo acqua pura, ovvero acqua distil-
lata o deionizzata. In caso contrario, si
ridurrebbe il grado di protezione an-
ticorrosione del circuito di raffredda-
mento motore.
Tenere presente che rientra tra le re-
sponsabilità del proprietario della
vettura proteggere il motore dal gelo
con una miscela adeguata alle tempe-
rature della zona in cui circola la vet-
tura.
NOTA: la miscelazione di tipi di
liquidi di raffreddamento motore
(antigelo) diversi diminuisce la
durata utile del liquido di raffred-
damento e richiede cambi di li-
quido più frequenti.
Tappo radiatore impianto di
raffreddamento
Il tappo deve essere serrato a fondo
per evitare perdite di liquido di raf-
freddamento motore (antigelo) e ga-
rantire che il liquido ritorni al radia-
tore dal serbatoio di espansione del
liquido di raffreddamento.
Controllare accuratamente il tappo e
pulirlo da eventuali corpi estranei de-
positatisi sulle superfici di tenuta.
338

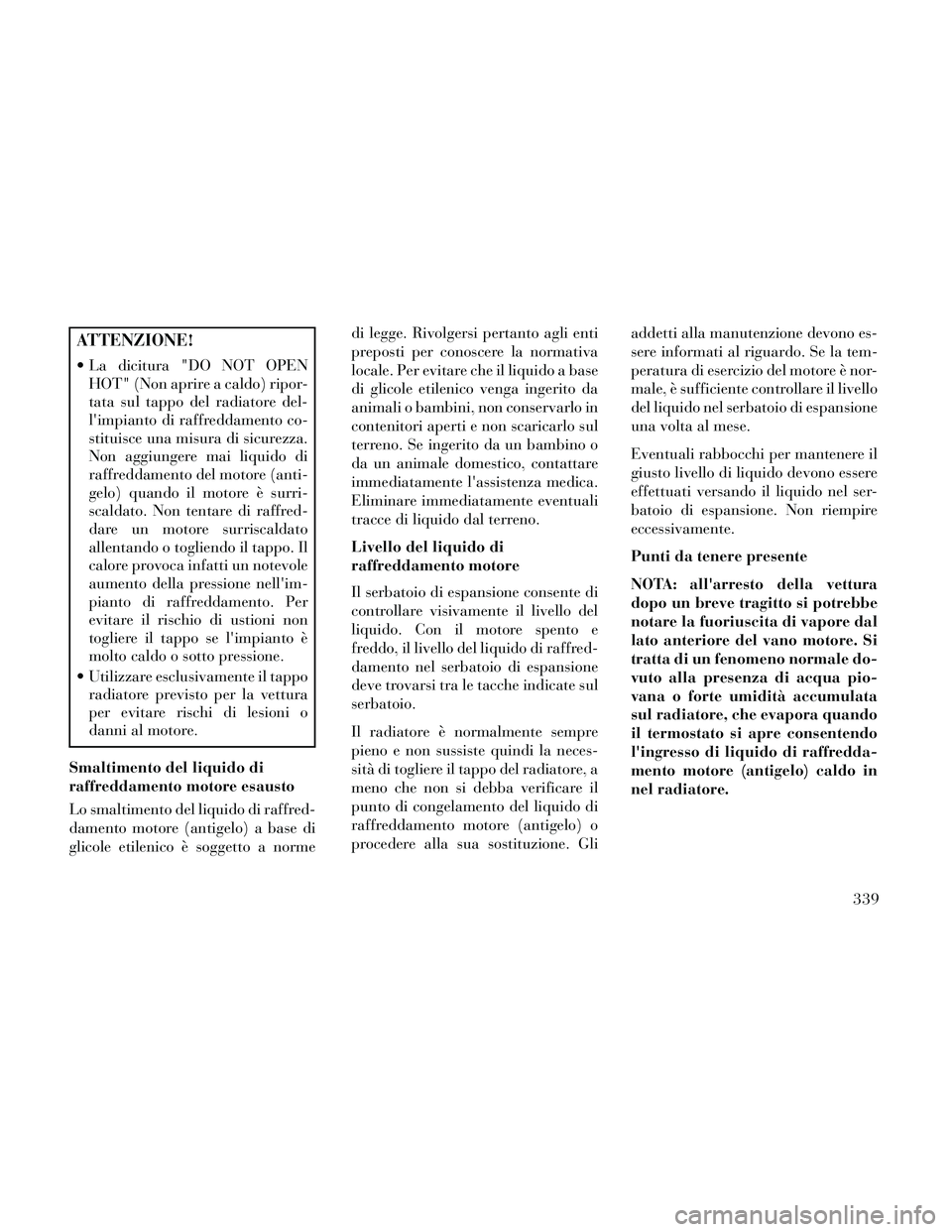

ATTENZIONE!
La dicitura "DO NOT OPENHOT" (Non aprire a caldo) ripor-
tata sul tappo del radiatore del-
l'impianto di raffreddamento co-
stituisce una misura di sicurezza.
Non aggiungere mai liquido di
raffreddamento del motore (anti-
gelo) quando il motore è surri-
scaldato. Non tentare di raffred-
dare un motore surriscaldato
allentando o togliendo il tappo. Il
calore provoca infatti un notevole
aumento della pressione nell'im-
pianto di raffreddamento. Per
evitare il rischio di ustioni non
togliere il tappo se l'impianto è
molto caldo o sotto pressione.
Utilizzare esclusivamente il tappo radiatore previsto per la vettura
per evitare rischi di lesioni o
danni al motore.
Smaltimento del liquido di
raffreddamento motore esausto
Lo smaltimento del liquido di raffred-
damento motore (antigelo) a base di
glicole etilenico è soggetto a norme di legge. Rivolgersi pertanto agli enti
preposti per conoscere la normativa
locale. Per evitare che il liquido a base
di glicole etilenico venga ingerito da
animali o bambini, non conservarlo in
contenitori aperti e non scaricarlo sul
terreno. Se ingerito da un bambino o
da un animale domestico, contattare
immediatamente l'assistenza medica.
Eliminare immediatamente eventuali
tracce di liquido dal terreno.
Livello del liquido di
raffreddamento motore
Il serbatoio di espansione consente di
controllare visivamente il livello del
liquido. Con il motore spento e
freddo, il livello del liquido di raffred-
damento nel serbatoio di espansione
deve trovarsi tra le tacche indicate sul
serbatoio.
Il radiatore è normalmente sempre
pieno e non sussiste quindi la neces-
sità di togliere il tappo del radiatore, a
meno che non si debba verificare il
punto di congelamento del liquido di
raffreddamento motore (antigelo) o
procedere alla sua sostituzione. Gli
addetti alla manutenzione devono es-
sere informati al riguardo. Se la tem-
peratura di esercizio del motore è nor-
male, è sufficiente controllare il livello
del liquido nel serbatoio di espansione
una volta al mese.
Eventuali rabbocchi per mantenere il
giusto livello di liquido devono essere
effettuati versando il liquido nel ser-
batoio di espansione. Non riempire
eccessivamente.
Punti da tenere presente
NOTA: all'arresto della vettura
dopo un breve tragitto si potrebbe
notare la fuoriuscita di vapore dal
lato anteriore del vano motore. Si
tratta di un fenomeno normale do-
vuto alla presenza di acqua pio-
vana o forte umidità accumulata
sul radiatore, che evapora quando
il termostato si apre consentendo
l'ingresso di liquido di raffredda-
mento motore (antigelo) caldo in
nel radiatore.
339

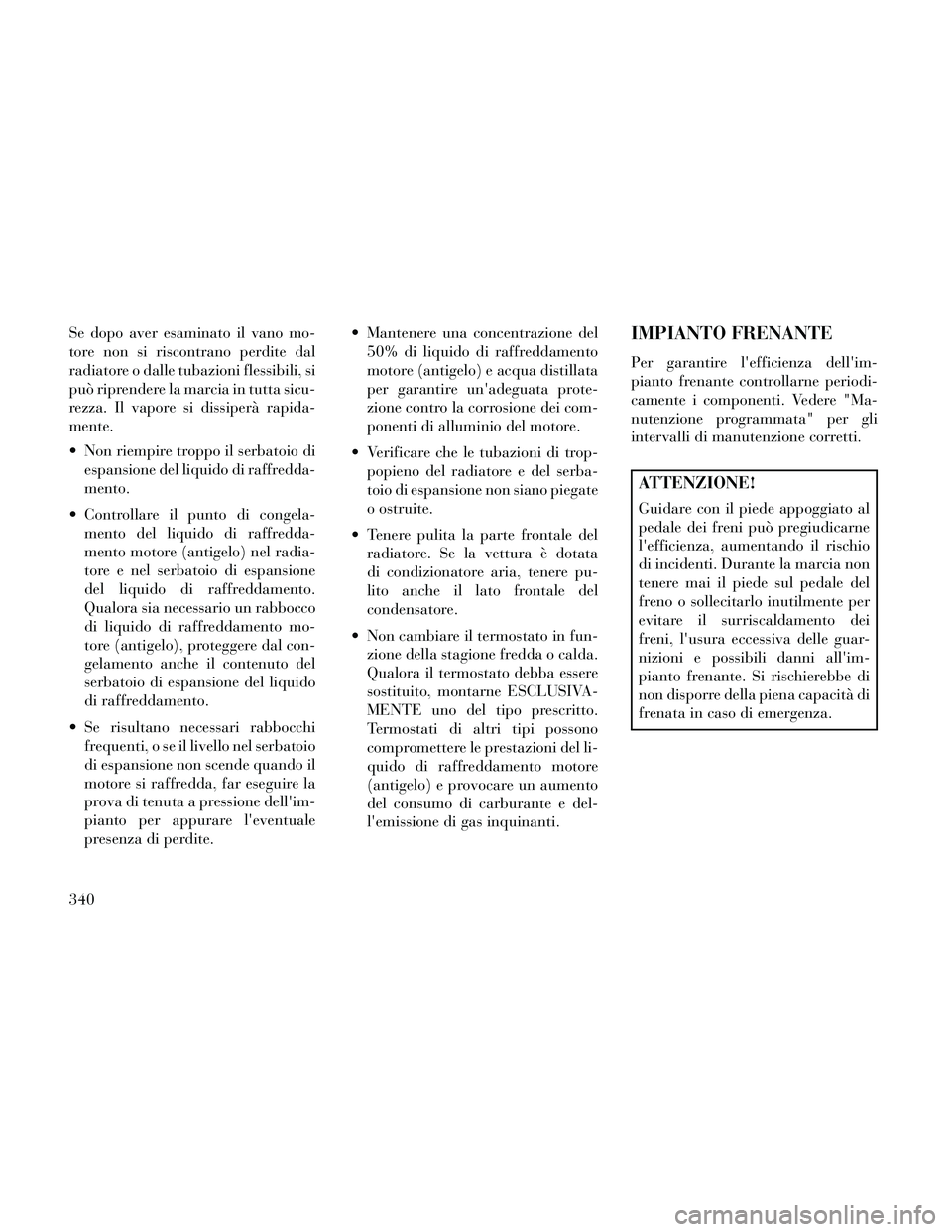

Se dopo aver esaminato il vano mo-
tore non si riscontrano perdite dal
radiatore o dalle tubazioni flessibili, si
può riprendere la marcia in tutta sicu-
rezza. Il vapore si dissiperà rapida-
mente.
Non riempire troppo il serbatoio diespansione del liquido di raffredda-
mento.
Controllare il punto di congela- mento del liquido di raffredda-
mento motore (antigelo) nel radia-
tore e nel serbatoio di espansione
del liquido di raffreddamento.
Qualora sia necessario un rabbocco
di liquido di raffreddamento mo-
tore (antigelo), proteggere dal con-
gelamento anche il contenuto del
serbatoio di espansione del liquido
di raffreddamento.
Se risultano necessari rabbocchi frequenti, o se il livello nel serbatoio
di espansione non scende quando il
motore si raffredda, far eseguire la
prova di tenuta a pressione dell'im-
pianto per appurare l'eventuale
presenza di perdite. Mantenere una concentrazione del
50% di liquido di raffreddamento
motore (antigelo) e acqua distillata
per garantire un'adeguata prote-
zione contro la corrosione dei com-
ponenti di alluminio del motore.
Verificare che le tubazioni di trop- popieno del radiatore e del serba-
toio di espansione non siano piegate
o ostruite.
Tenere pulita la parte frontale del radiatore. Se la vettura è dotata
di condizionatore aria, tenere pu-
lito anche il lato frontale del
condensatore.
Non cambiare il termostato in fun- zione della stagione fredda o calda.
Qualora il termostato debba essere
sostituito, montarne ESCLUSIVA-
MENTE uno del tipo prescritto.
Termostati di altri tipi possono
compromettere le prestazioni del li-
quido di raffreddamento motore
(antigelo) e provocare un aumento
del consumo di carburante e del-
l'emissione di gas inquinanti.IMPIANTO FRENANTE
Per garantire l'efficienza dell'im-
pianto frenante controllarne periodi-
camente i componenti. Vedere "Ma-
nutenzione programmata" per gli
intervalli di manutenzione corretti.
ATTENZIONE!
Guidare con il piede appoggiato al
pedale dei freni può pregiudicarne
l'efficienza, aumentando il rischio
di incidenti. Durante la marcia non
tenere mai il piede sul pedale del
freno o sollecitarlo inutilmente per
evitare il surriscaldamento dei
freni, l'usura eccessiva delle guar-
nizioni e possibili danni all'im-
pianto frenante. Si rischierebbe di
non disporre della piena capacità di
frenata in caso di emergenza.
340

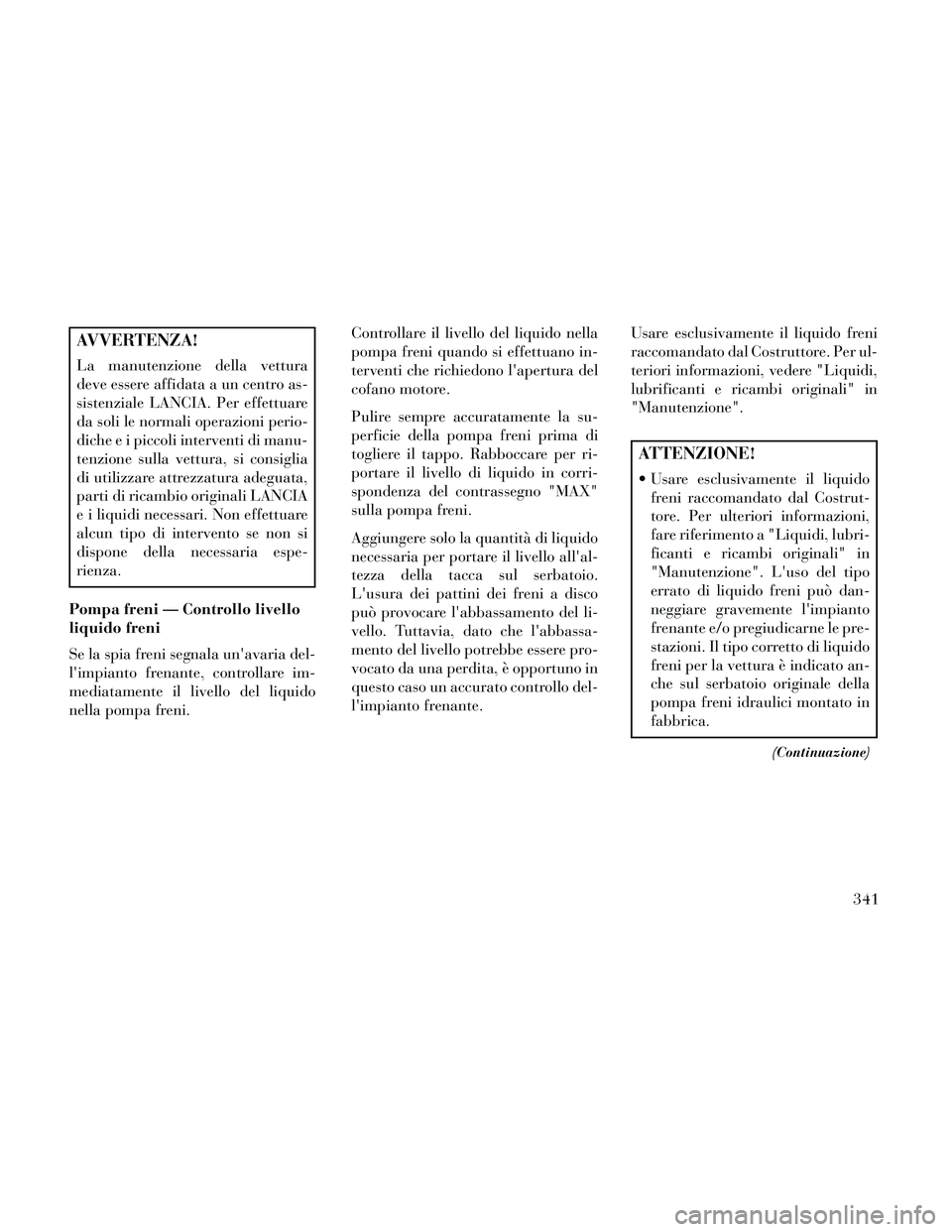

AVVERTENZA!
La manutenzione della vettura
deve essere affidata a un centro as-
sistenziale LANCIA. Per effettuare
da soli le normali operazioni perio-
diche e i piccoli interventi di manu-
tenzione sulla vettura, si consiglia
di utilizzare attrezzatura adeguata,
parti di ricambio originali LANCIA
e i liquidi necessari. Non effettuare
alcun tipo di intervento se non si
dispone della necessaria espe-
rienza.
Pompa freni — Controllo livello
liquido freni
Se la spia freni segnala un'avaria del-
l'impianto frenante, controllare im-
mediatamente il livello del liquido
nella pompa freni. Controllare il livello del liquido nella
pompa freni quando si effettuano in-
terventi che richiedono l'apertura del
cofano motore.
Pulire sempre accuratamente la su-
perficie della pompa freni prima di
togliere il tappo. Rabboccare per ri-
portare il livello di liquido in corri-
spondenza del contrassegno "MAX"
sulla pompa freni.
Aggiungere solo la quantità di liquido
necessaria per portare il livello all'al-
tezza della tacca sul serbatoio.
L'usura dei pattini dei freni a disco
può provocare l'abbassamento del li-
vello. Tuttavia, dato che l'abbassa-
mento del livello potrebbe essere pro-
vocato da una perdita, è opportuno in
questo caso un accurato controllo del-
l'impianto frenante.
Usare esclusivamente il liquido freni
raccomandato dal Costruttore. Per ul-
teriori informazioni, vedere "Liquidi,
lubrificanti e ricambi originali" in
"Manutenzione".
ATTENZIONE!
Usare esclusivamente il liquido
freni raccomandato dal Costrut-
tore. Per ulteriori informazioni,
fare riferimento a "Liquidi, lubri-
ficanti e ricambi originali" in
"Manutenzione". L'uso del tipo
errato di liquido freni può dan-
neggiare gravemente l'impianto
frenante e/o pregiudicarne le pre-
stazioni. Il tipo corretto di liquido
freni per la vettura è indicato an-
che sul serbatoio originale della
pompa freni idraulici montato in
fabbrica.
(Continuazione)
341

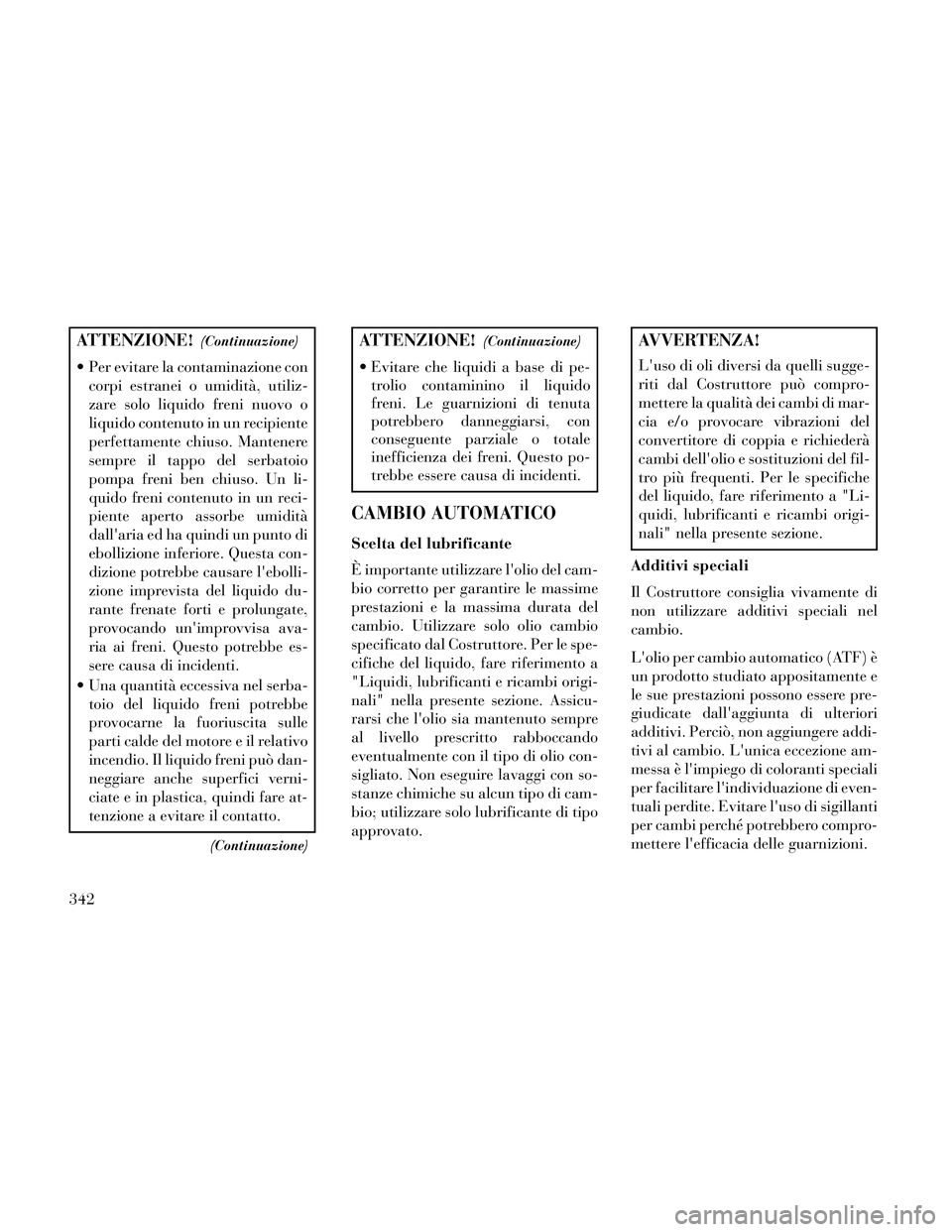

ATTENZIONE!(Continuazione)
Per evitare la contaminazione concorpi estranei o umidità, utiliz-
zare solo liquido freni nuovo o
liquido contenuto in un recipiente
perfettamente chiuso. Mantenere
sempre il tappo del serbatoio
pompa freni ben chiuso. Un li-
quido freni contenuto in un reci-
piente aperto assorbe umidità
dall'aria ed ha quindi un punto di
ebollizione inferiore. Questa con-
dizione potrebbe causare l'ebolli-
zione imprevista del liquido du-
rante frenate forti e prolungate,
provocando un'improvvisa ava-
ria ai freni. Questo potrebbe es-
sere causa di incidenti.
Una quantità eccessiva nel serba- toio del liquido freni potrebbe
provocarne la fuoriuscita sulle
parti calde del motore e il relativo
incendio. Il liquido freni può dan-
neggiare anche superfici verni-
ciate e in plastica, quindi fare at-
tenzione a evitare il contatto.
(Continuazione)
ATTENZIONE!(Continuazione)
Evitare che liquidi a base di pe-trolio contaminino il liquido
freni. Le guarnizioni di tenuta
potrebbero danneggiarsi, con
conseguente parziale o totale
inefficienza dei freni. Questo po-
trebbe essere causa di incidenti.
CAMBIO AUTOMATICO
Scelta del lubrificante
È importante utilizzare l'olio del cam-
bio corretto per garantire le massime
prestazioni e la massima durata del
cambio. Utilizzare solo olio cambio
specificato dal Costruttore. Per le spe-
cifiche del liquido, fare riferimento a
"Liquidi, lubrificanti e ricambi origi-
nali" nella presente sezione. Assicu-
rarsi che l'olio sia mantenuto sempre
al livello prescritto rabboccando
eventualmente con il tipo di olio con-
sigliato. Non eseguire lavaggi con so-
stanze chimiche su alcun tipo di cam-
bio; utilizzare solo lubrificante di tipo
approvato.
AVVERTENZA!
L'uso di oli diversi da quelli sugge-
riti dal Costruttore può compro-
mettere la qualità dei cambi di mar-
cia e/o provocare vibrazioni del
convertitore di coppia e richiederà
cambi dell'olio e sostituzioni del fil-
tro più frequenti. Per le specifiche
del liquido, fare riferimento a "Li-
quidi, lubrificanti e ricambi origi-
nali" nella presente sezione.
Additivi speciali
Il Costruttore consiglia vivamente di
non utilizzare additivi speciali nel
cambio.
L'olio per cambio automatico (ATF) è
un prodotto studiato appositamente e
le sue prestazioni possono essere pre-
giudicate dall'aggiunta di ulteriori
additivi. Perciò, non aggiungere addi-
tivi al cambio. L'unica eccezione am-
messa è l'impiego di coloranti speciali
per facilitare l'individuazione di even-
tuali perdite. Evitare l'uso di sigillanti
per cambi perché potrebbero compro-
mettere l'efficacia delle guarnizioni.
342

AVVERTENZA!
Non utilizzare sostanze chimiche per
lavare il cambio poiché potrebbero
danneggiarne i componenti. Tali
danni non sono coperti dalla garan-
zia limitata della vettura nuova.
Controllo del livello del liquido
Il livello dell'olio è prestabilito in fab-
brica e non richiede alcuna regola-
zione in condizioni di esercizio nor-
mali. Poiché non è necessario eseguire
controlli periodici del livello dell'olio,
il cambio non è dotato dell'apposita
asta. La Rete Assistenziale può verifi-
care il livello dell'olio del cambio uti-
lizzando attrezzi speciali per l'assi-
stenza.
Se si nota una perdita di olio o un'ano-
malia di funzionamento del cambio,
far eseguire immediatamente il con-
trollo del livello dell'olio del cambio
presso la Rete Assistenziale. Gui-
dando la vettura con un livello del-
l'olio errato si possono causare danni
gravi al cambio.
AVVERTENZA!
In caso di perdite di olio del cambio,
rivolgersi immediatamente alla
Rete Assistenziale. Il cambio si
potrebbe danneggiare gravemente.
La Rete Assistenziale dispone degli
strumenti adatti a ripristinare con
precisione il livello di olio.
Cambio olio e sostituzione filtro –
cambi a 5 velocità
Fare riferimento a "Manutenzione
programmata" per gli intervalli di
manutenzione corretti.
Inoltre, cambiare l'olio e sostituire il
filtro se l'olio risulta contaminato
(con acqua, ecc.) oppure se il cambio
viene disassemblato per qualsiasi ra-
gione.
AVVERTENZA!
La manutenzione della vettura
deve essere affidata a un centro as-
sistenziale LANCIA. Per effettuare
da soli le normali operazioni perio-
diche e i piccoli interventi di manu-
tenzione sulla vettura, si consiglia
di utilizzare attrezzatura adeguata,
parti di ricambio originali LANCIA
e i liquidi necessari. Non effettuare
alcun tipo di intervento se non si
dispone della necessaria espe-
rienza.
Cambio olio e sostituzione filtro –
cambi a 8 velocità
In condizioni di funzionamento nor-
mali, l'olio inserito in fabbrica forni-
sce una lubrificazione soddisfacente
per tutta la durata della vettura. Non
è necessario eseguire controlli perio-
dici dell'olio e del filtro. Tuttavia,
cambiare l'olio e sostituire il filtro se
l'olio risulta contaminato (con acqua,
ecc.) oppure se il cambio viene disas-
semblato per qualsiasi ragione.
343

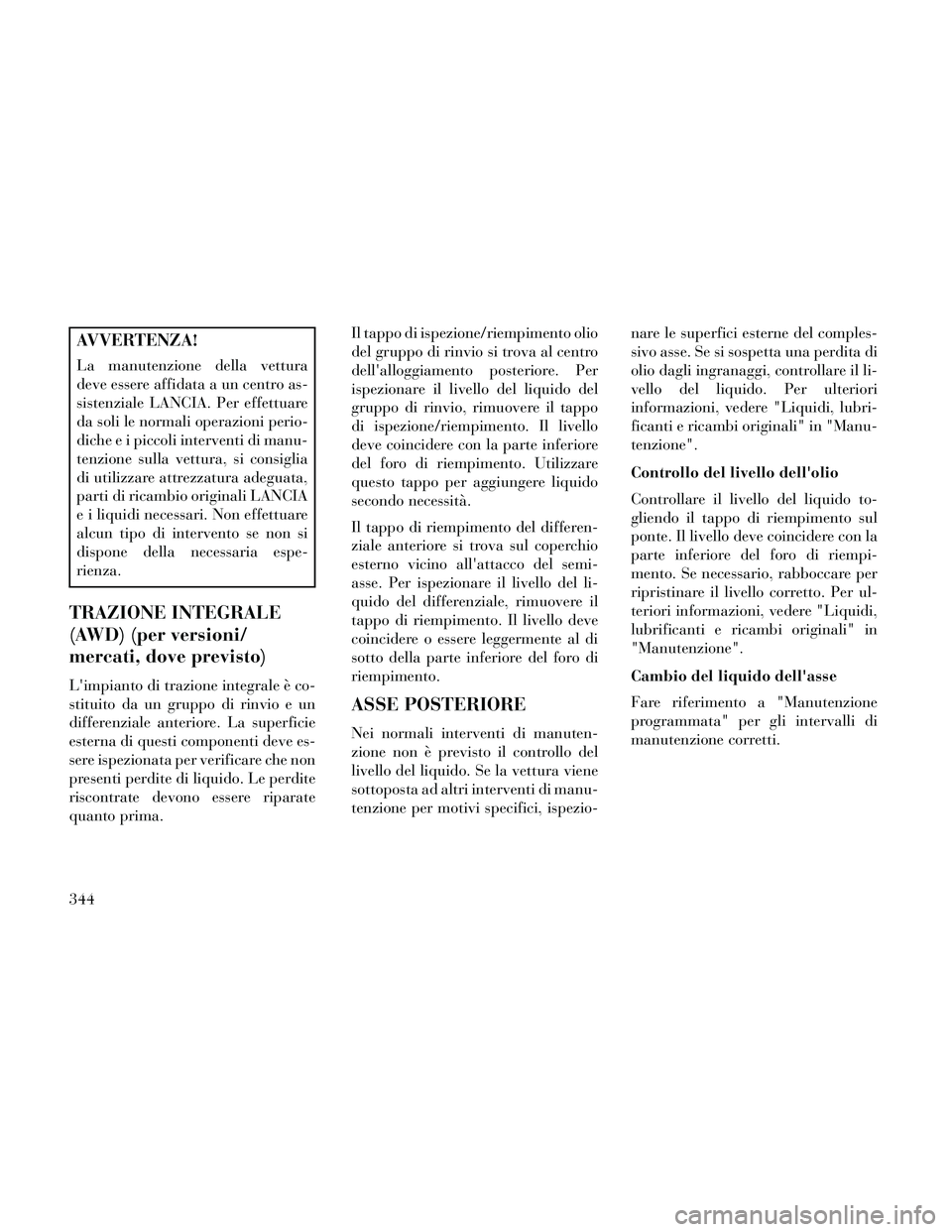

AVVERTENZA!
La manutenzione della vettura
deve essere affidata a un centro as-
sistenziale LANCIA. Per effettuare
da soli le normali operazioni perio-
diche e i piccoli interventi di manu-
tenzione sulla vettura, si consiglia
di utilizzare attrezzatura adeguata,
parti di ricambio originali LANCIA
e i liquidi necessari. Non effettuare
alcun tipo di intervento se non si
dispone della necessaria espe-
rienza.
TRAZIONE INTEGRALE
(AWD) (per versioni/
mercati, dove previsto)
L'impianto di trazione integrale è co-
stituito da un gruppo di rinvio e un
differenziale anteriore. La superficie
esterna di questi componenti deve es-
sere ispezionata per verificare che non
presenti perdite di liquido. Le perdite
riscontrate devono essere riparate
quanto prima.Il tappo di ispezione/riempimento olio
del gruppo di rinvio si trova al centro
dell'alloggiamento posteriore. Per
ispezionare il livello del liquido del
gruppo di rinvio, rimuovere il tappo
di ispezione/riempimento. Il livello
deve coincidere con la parte inferiore
del foro di riempimento. Utilizzare
questo tappo per aggiungere liquido
secondo necessità.
Il tappo di riempimento del differen-
ziale anteriore si trova sul coperchio
esterno vicino all'attacco del semi-
asse. Per ispezionare il livello del li-
quido del differenziale, rimuovere il
tappo di riempimento. Il livello deve
coincidere o essere leggermente al di
sotto della parte inferiore del foro di
riempimento.
ASSE POSTERIORE
Nei normali interventi di manuten-
zione non è previsto il controllo del
livello del liquido. Se la vettura viene
sottoposta ad altri interventi di manu-
tenzione per motivi specifici, ispezio-
nare le superfici esterne del comples-
sivo asse. Se si sospetta una perdita di
olio dagli ingranaggi, controllare il li-
vello del liquido. Per ulteriori
informazioni, vedere "Liquidi, lubri-
ficanti e ricambi originali" in "Manu-
tenzione".
Controllo del livello dell'olio
Controllare il livello del liquido to-
gliendo il tappo di riempimento sul
ponte. Il livello deve coincidere con la
parte inferiore del foro di riempi-
mento. Se necessario, rabboccare per
ripristinare il livello corretto. Per ul-
teriori informazioni, vedere "Liquidi,
lubrificanti e ricambi originali" in
"Manutenzione".
Cambio del liquido dell'asse
Fare riferimento a "Manutenzione
programmata" per gli intervalli di
manutenzione corretti.
344
