Lancia Thema 2014 Libretto Uso Manutenzione (in Italian)

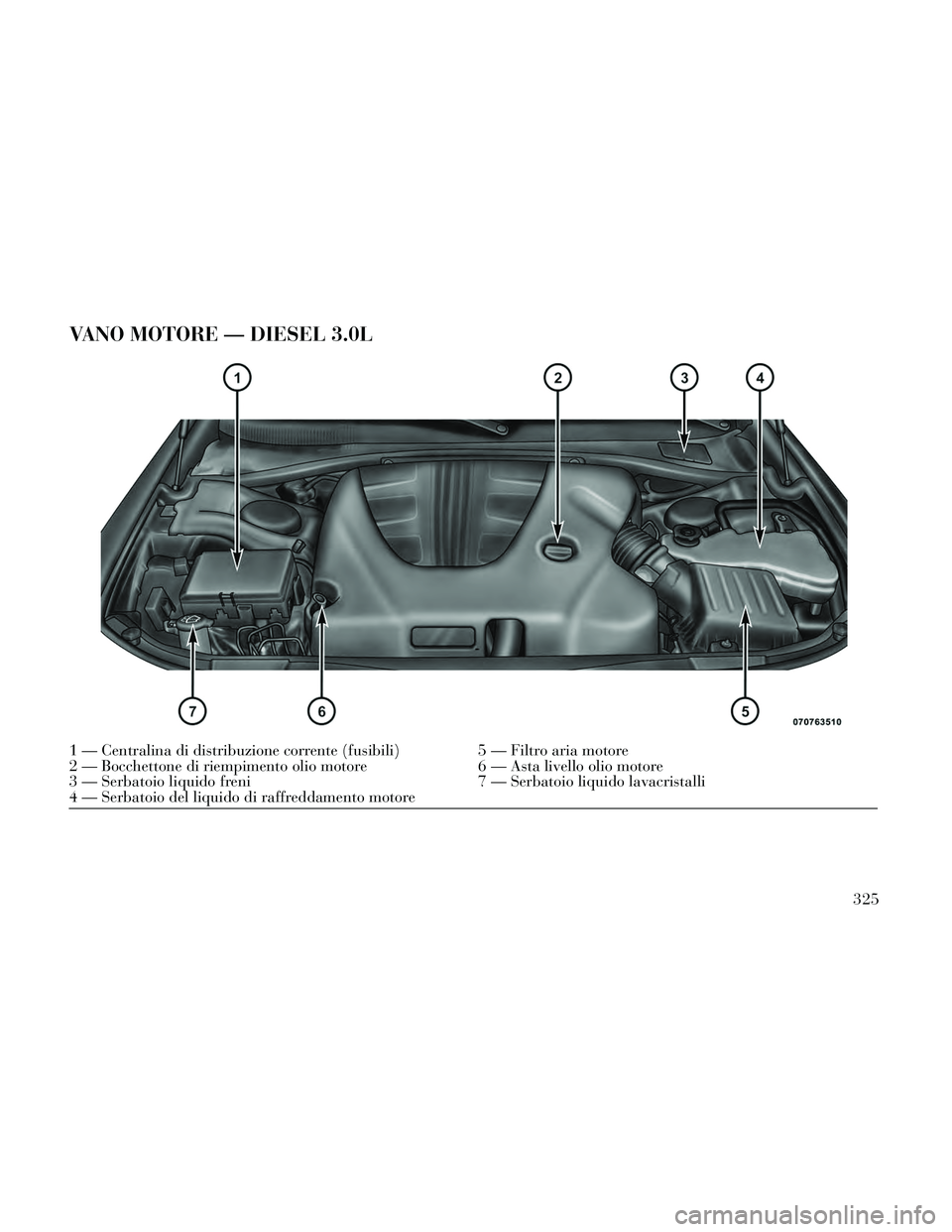

VANO MOTORE — DIESEL 3.0L
1 — Centralina di distribuzione corrente (fusibili)5 — Filtro aria motore
2 — Bocchettone di riempimento olio motore 6 — Asta livello olio motore
3 — Serbatoio liquido freni 7 — Serbatoio liquido lavacristalli
4 — Serbatoio del liquido di raffreddamento motore
325

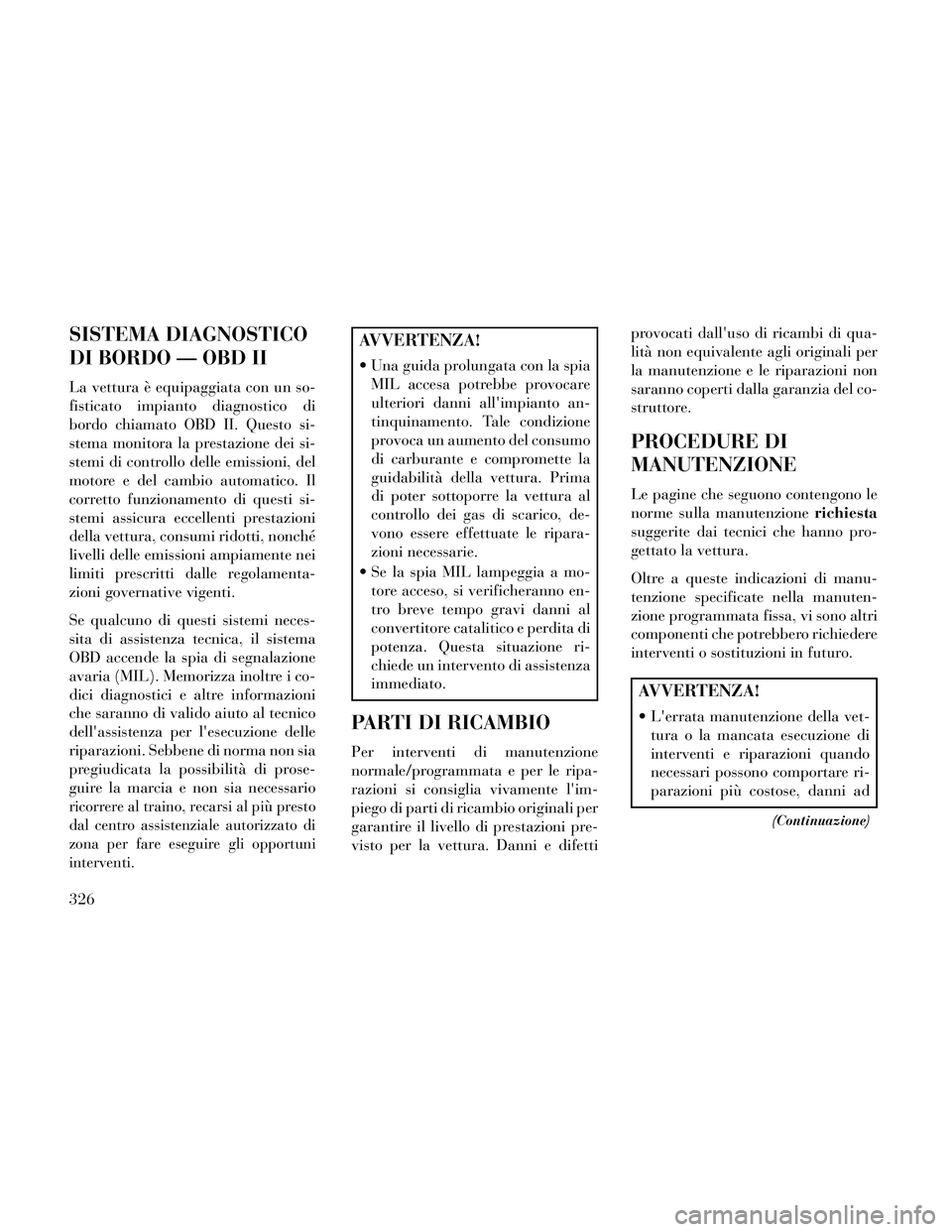

SISTEMA DIAGNOSTICO
DI BORDO — OBD II
La vettura è equipaggiata con un so-
fisticato impianto diagnostico di
bordo chiamato OBD II. Questo si-
stema monitora la prestazione dei si-
stemi di controllo delle emissioni, del
motore e del cambio automatico. Il
corretto funzionamento di questi si-
stemi assicura eccellenti prestazioni
della vettura, consumi ridotti, nonché
livelli delle emissioni ampiamente nei
limiti prescritti dalle regolamenta-
zioni governative vigenti.
Se qualcuno di questi sistemi neces-
sita di assistenza tecnica, il sistema
OBD accende la spia di segnalazione
avaria (MIL). Memorizza inoltre i co-
dici diagnostici e altre informazioni
che saranno di valido aiuto al tecnico
dell'assistenza per l'esecuzione delle
riparazioni. Sebbene di norma non sia
pregiudicata la possibilità di prose-
guire la marcia e non sia necessario
ricorrere al traino, recarsi al più presto
dal centro assistenziale autorizzato di
zona per fare eseguire gli opportuni
interventi.
AVVERTENZA!
Una guida prolungata con la spiaMIL accesa potrebbe provocare
ulteriori danni all'impianto an-
tinquinamento. Tale condizione
provoca un aumento del consumo
di carburante e compromette la
guidabilità della vettura. Prima
di poter sottoporre la vettura al
controllo dei gas di scarico, de-
vono essere effettuate le ripara-
zioni necessarie.
Se la spia MIL lampeggia a mo- tore acceso, si verificheranno en-
tro breve tempo gravi danni al
convertitore catalitico e perdita di
potenza. Questa situazione ri-
chiede un intervento di assistenza
immediato.
PARTI DI RICAMBIO
Per interventi di manutenzione
normale/programmata e per le ripa-
razioni si consiglia vivamente l'im-
piego di parti di ricambio originali per
garantire il livello di prestazioni pre-
visto per la vettura. Danni e difetti provocati dall'uso di ricambi di qua-
lità non equivalente agli originali per
la manutenzione e le riparazioni non
saranno coperti dalla garanzia del co-
struttore.
PROCEDURE DI
MANUTENZIONE
Le pagine che seguono contengono le
norme sulla manutenzione
richiesta
suggerite dai tecnici che hanno pro-
gettato la vettura.
Oltre a queste indicazioni di manu-
tenzione specificate nella manuten-
zione programmata fissa, vi sono altri
componenti che potrebbero richiedere
interventi o sostituzioni in futuro.
AVVERTENZA!
L'errata manutenzione della vet- tura o la mancata esecuzione di
interventi e riparazioni quando
necessari possono comportare ri-
parazioni più costose, danni ad
(Continuazione)
326

AVVERTENZA!(Continuazione)
altri componenti o un impatto
negativo sulle prestazioni della
vettura. Far esaminare immedia-
tamente potenziali malfunziona-
menti presso la Rete Assistenziale
o un centro riparazioni qualifi-
cato.
La manutenzione della vettura deve essere affidata a un centro
assistenziale LANCIA. Per effet-
tuare da soli le normali opera-
zioni periodiche e i piccoli inter-
venti di manutenzione sulla
vettura, si consiglia di utilizzare
attrezzatura adeguata, parti di ri-
cambio originali LANCIA e i li-
quidi necessari. Non effettuare al-
cun tipo di intervento se non si
dispone della necessaria espe-
rienza.
(Continuazione)
AVVERTENZA!(Continuazione)
La vettura è stata equipaggiatacon liquidi ottimizzati per proteg-
gerne prestazioni e durata e pro-
lungarne gli intervalli di manu-
tenzione. Non utilizzare sostanze
chimiche per lavare questi com-
ponenti poiché possono danneg-
giare il motore, il cambio, il ser-
vosterzo o l'aria condizionata.
Tali danni non sono coperti dalla
garanzia limitata della vettura
nuova. Se occorre eseguire un la-
vaggio a causa del malfunziona-
mento di un componente, utiliz-
zare esclusivamente il liquido
specificato per tale procedura.

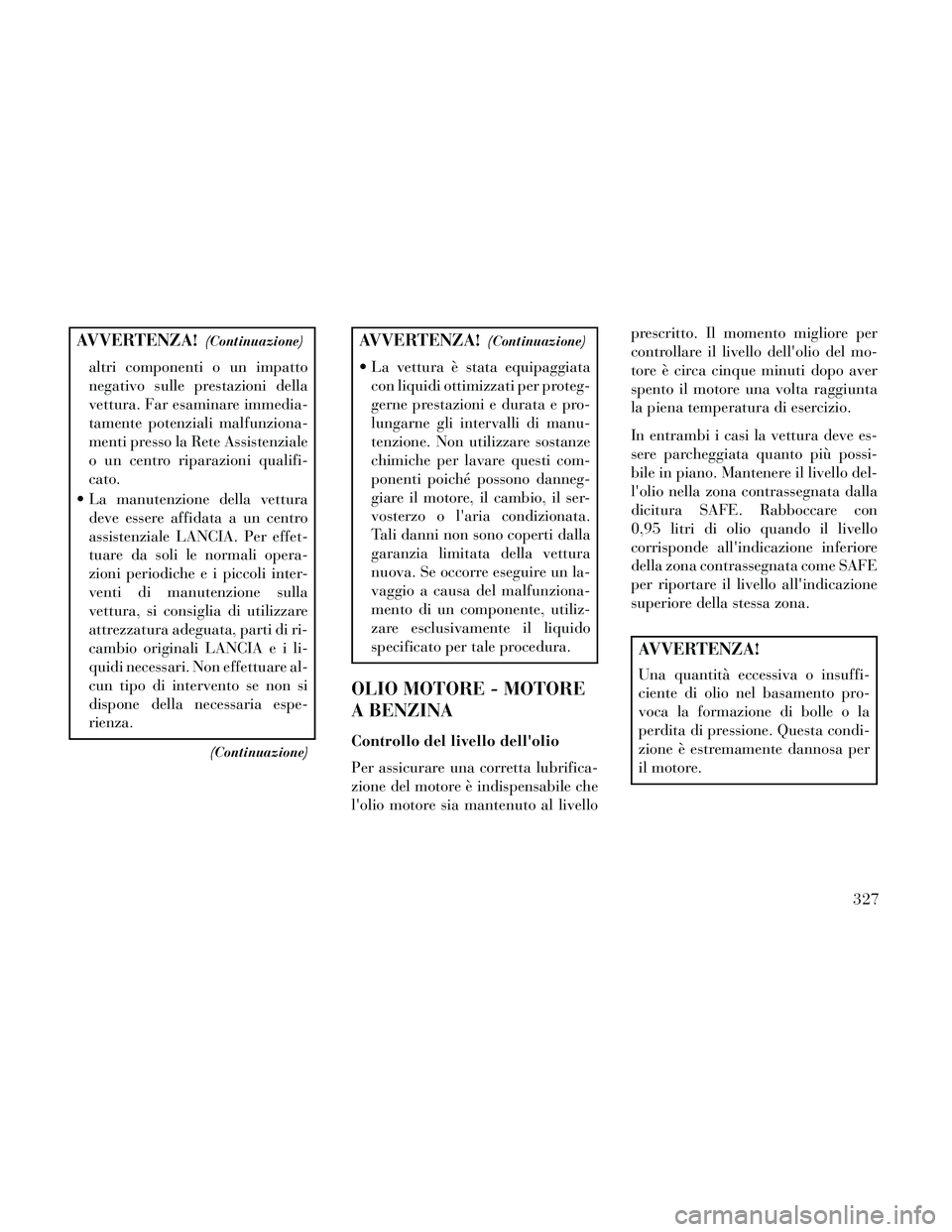

OLIO MOTORE - MOTORE
A BENZINA
Controllo del livello dell'olio
Per assicurare una corretta lubrifica-
zione del motore è indispensabile che
l'olio motore sia mantenuto al livello prescritto. Il momento migliore per
controllare il livello dell'olio del mo-
tore è circa cinque minuti dopo aver
spento il motore una volta raggiunta
la piena temperatura di esercizio.
In entrambi i casi la vettura deve es-
sere parcheggiata quanto più possi-
bile in piano. Mantenere il livello del-
l'olio nella zona contrassegnata dalla
dicitura SAFE. Rabboccare con
0,95 litri di olio quando il livello
corrisponde all'indicazione inferiore
della zona contrassegnata come SAFE
per riportare il livello all'indicazione
superiore della stessa zona.
AVVERTENZA!
Una quantità eccessiva o insuffi-
ciente di olio nel basamento pro-
voca la formazione di bolle o la
perdita di pressione. Questa condi-
zione è estremamente dannosa per
il motore.
327

AVVERTENZA!
La manutenzione della vettura
deve essere affidata a un centro as-
sistenziale LANCIA. Per effettuare
da soli le normali operazioni perio-
diche e i piccoli interventi di manu-
tenzione sulla vettura, si consiglia
di utilizzare attrezzatura adeguata,
parti di ricambio originali LANCIA
e i liquidi necessari. Non effettuare
alcun tipo di intervento se non si
dispone della necessaria espe-
rienza.

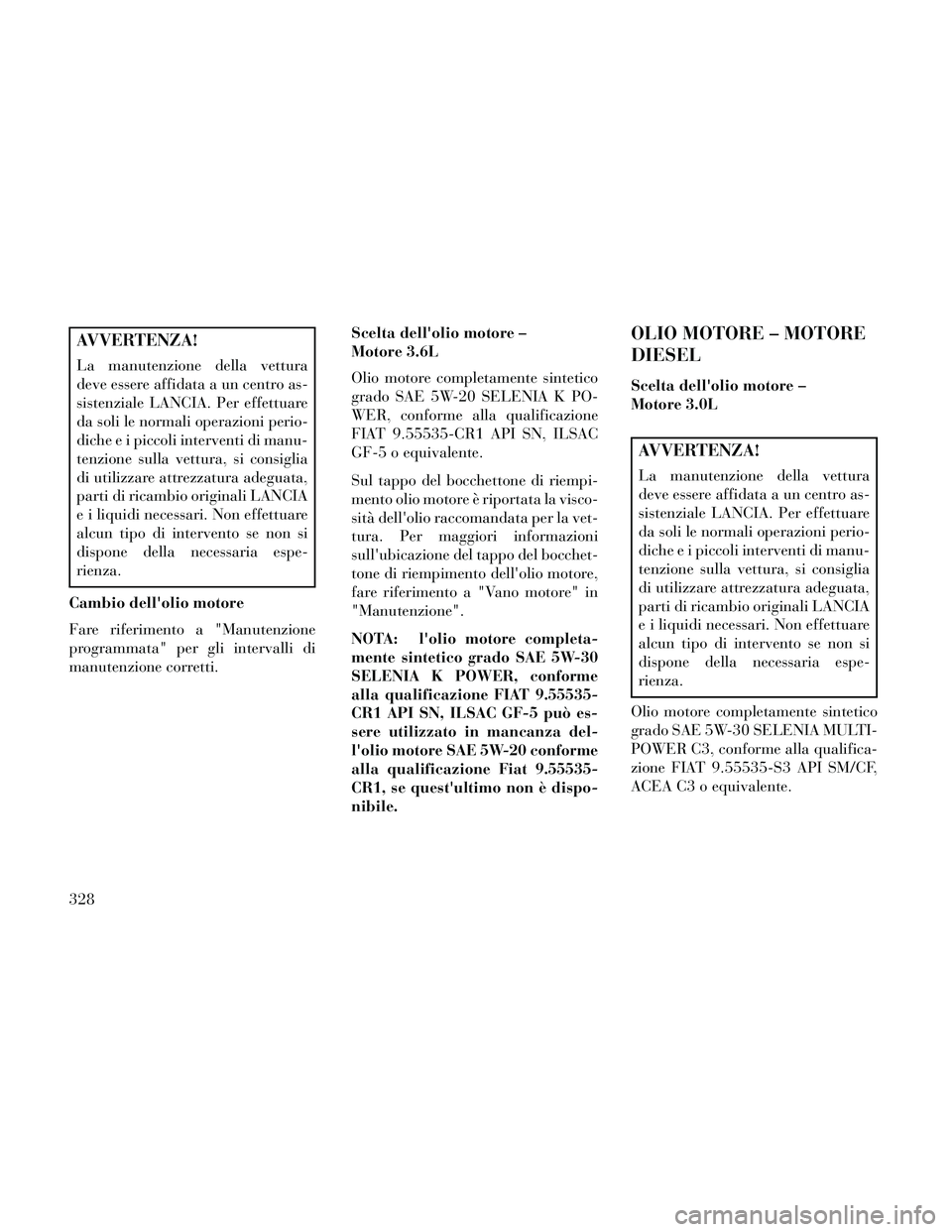

Cambio dell'olio motore
Fare riferimento a "Manutenzione
programmata" per gli intervalli di
manutenzione corretti. Scelta dell'olio motore –
Motore 3.6L
Olio motore completamente sintetico
grado SAE 5W-20 SELENIA K PO-
WER, conforme alla qualificazione
FIAT 9.55535-CR1 API SN, ILSAC
GF-5 o equivalente.
Sul tappo del bocchettone di riempi-
mento olio motore è riportata la visco-
sità dell'olio raccomandata per la vet-
tura. Per maggiori informazioni
sull'ubicazione del tappo del bocchet-
tone di riempimento dell'olio motore,
fare riferimento a "Vano motore" in
"Manutenzione".
NOTA: l'olio motore completa-
mente sintetico grado SAE 5W-30
SELENIA K POWER, conforme
alla qualificazione FIAT 9.55535-
CR1 API SN, ILSAC GF-5 può es-
sere utilizzato in mancanza del-
l'olio motore SAE 5W-20 conforme
alla qualificazione Fiat 9.55535-
CR1, se quest'ultimo non è dispo-
nibile.
OLIO MOTORE – MOTORE
DIESEL
Scelta dell'olio motore –
Motore 3.0L
AVVERTENZA!
La manutenzione della vettura
deve essere affidata a un centro as-
sistenziale LANCIA. Per effettuare
da soli le normali operazioni perio-
diche e i piccoli interventi di manu-
tenzione sulla vettura, si consiglia
di utilizzare attrezzatura adeguata,
parti di ricambio originali LANCIA
e i liquidi necessari. Non effettuare
alcun tipo di intervento se non si
dispone della necessaria espe-
rienza.
Olio motore completamente sintetico
grado SAE 5W-30 SELENIA MULTI-
POWER C3, conforme alla qualifica-
zione FIAT 9.55535-S3 API SM/CF,
ACEA C3 o equivalente.
328

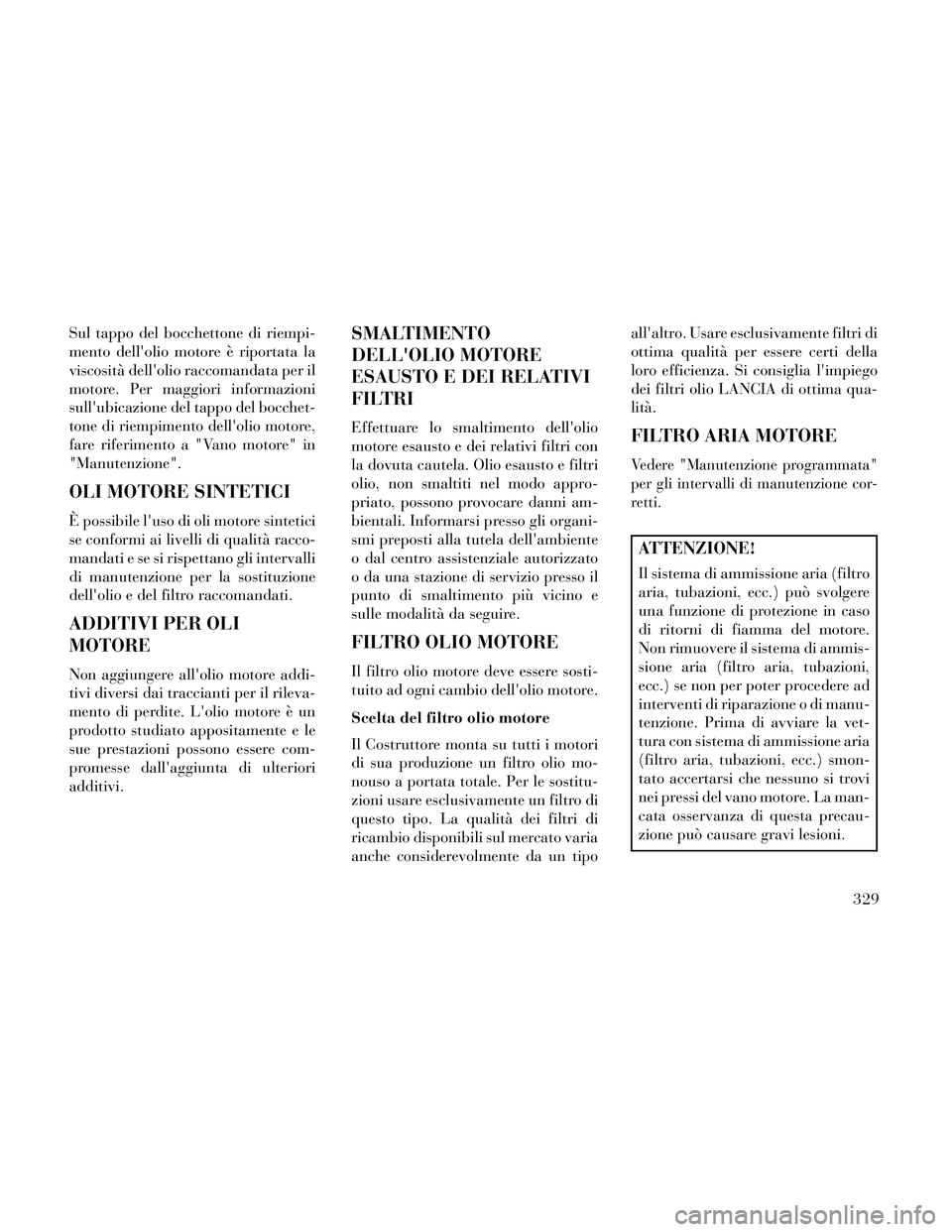

Sul tappo del bocchettone di riempi-
mento dell'olio motore è riportata la
viscosità dell'olio raccomandata per il
motore. Per maggiori informazioni
sull'ubicazione del tappo del bocchet-
tone di riempimento dell'olio motore,
fare riferimento a "Vano motore" in
"Manutenzione".
OLI MOTORE SINTETICI
È possibile l'uso di oli motore sintetici
se conformi ai livelli di qualità racco-
mandati e se si rispettano gli intervalli
di manutenzione per la sostituzione
dell'olio e del filtro raccomandati.
ADDITIVI PER OLI
MOTORE
Non aggiungere all'olio motore addi-
tivi diversi dai traccianti per il rileva-
mento di perdite. L'olio motore è un
prodotto studiato appositamente e le
sue prestazioni possono essere com-
promesse dall'aggiunta di ulteriori
additivi.
SMALTIMENTO
DELL'OLIO MOTORE
ESAUSTO E DEI RELATIVI
FILTRI
Effettuare lo smaltimento dell'olio
motore esausto e dei relativi filtri con
la dovuta cautela. Olio esausto e filtri
olio, non smaltiti nel modo appro-
priato, possono provocare danni am-
bientali. Informarsi presso gli organi-
smi preposti alla tutela dell'ambiente
o dal centro assistenziale autorizzato
o da una stazione di servizio presso il
punto di smaltimento più vicino e
sulle modalità da seguire.
FILTRO OLIO MOTORE
Il filtro olio motore deve essere sosti-
tuito ad ogni cambio dell'olio motore.
Scelta del filtro olio motore
Il Costruttore monta su tutti i motori
di sua produzione un filtro olio mo-
nouso a portata totale. Per le sostitu-
zioni usare esclusivamente un filtro di
questo tipo. La qualità dei filtri di
ricambio disponibili sul mercato varia
anche considerevolmente da un tipoall'altro. Usare esclusivamente filtri di
ottima qualità per essere certi della
loro efficienza. Si consiglia l'impiego
dei filtri olio LANCIA di ottima qua-
lità.
FILTRO ARIA MOTORE
Vedere "Manutenzione programmata"
per gli intervalli di manutenzione cor-
retti.
ATTENZIONE!
Il sistema di ammissione aria (filtro
aria, tubazioni, ecc.) può svolgere
una funzione di protezione in caso
di ritorni di fiamma del motore.
Non rimuovere il sistema di ammis-
sione aria (filtro aria, tubazioni,
ecc.) se non per poter procedere ad
interventi di riparazione o di manu-
tenzione. Prima di avviare la vet-
tura con sistema di ammissione aria
(filtro aria, tubazioni, ecc.) smon-
tato accertarsi che nessuno si trovi
nei pressi del vano motore. La man-
cata osservanza di questa precau-
zione può causare gravi lesioni.
329

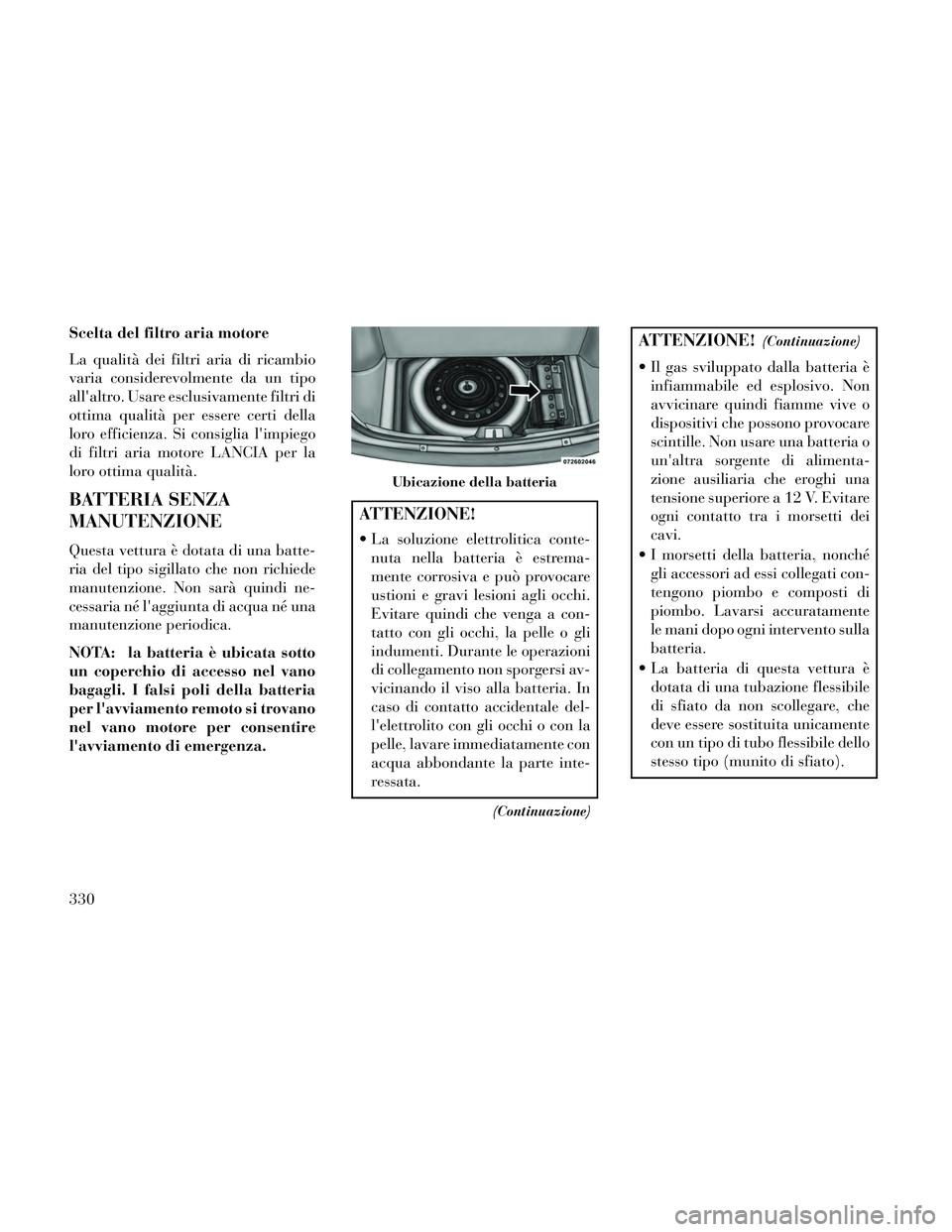

Scelta del filtro aria motore
La qualità dei filtri aria di ricambio
varia considerevolmente da un tipo
all'altro. Usare esclusivamente filtri di
ottima qualità per essere certi della
loro efficienza. Si consiglia l'impiego
di filtri aria motore LANCIA per la
loro ottima qualità.
BATTERIA SENZA
MANUTENZIONE
Questa vettura è dotata di una batte-
ria del tipo sigillato che non richiede
manutenzione. Non sarà quindi ne-
cessaria né l'aggiunta di acqua né una
manutenzione periodica.
NOTA: la batteria è ubicata sotto
un coperchio di accesso nel vano
bagagli. I falsi poli della batteria
per l'avviamento remoto si trovano
nel vano motore per consentire
l'avviamento di emergenza.
ATTENZIONE!
La soluzione elettrolitica conte-nuta nella batteria è estrema-
mente corrosiva e può provocare
ustioni e gravi lesioni agli occhi.
Evitare quindi che venga a con-
tatto con gli occhi, la pelle o gli
indumenti. Durante le operazioni
di collegamento non sporgersi av-
vicinando il viso alla batteria. In
caso di contatto accidentale del-
l'elettrolito con gli occhi o con la
pelle, lavare immediatamente con
acqua abbondante la parte inte-
ressata.
(Continuazione)
ATTENZIONE!(Continuazione)
Il gas sviluppato dalla batteria èinfiammabile ed esplosivo. Non
avvicinare quindi fiamme vive o
dispositivi che possono provocare
scintille. Non usare una batteria o
un'altra sorgente di alimenta-
zione ausiliaria che eroghi una
tensione superiore a 12 V. Evitare
ogni contatto tra i morsetti dei
cavi.
I morsetti della batteria, nonché gli accessori ad essi collegati con-
tengono piombo e composti di
piombo. Lavarsi accuratamente
le mani dopo ogni intervento sulla
batteria.
La batteria di questa vettura è dotata di una tubazione flessibile
di sfiato da non scollegare, che
deve essere sostituita unicamente
con un tipo di tubo flessibile dello
stesso tipo (munito di sfiato).
Ubicazione della batteria
330

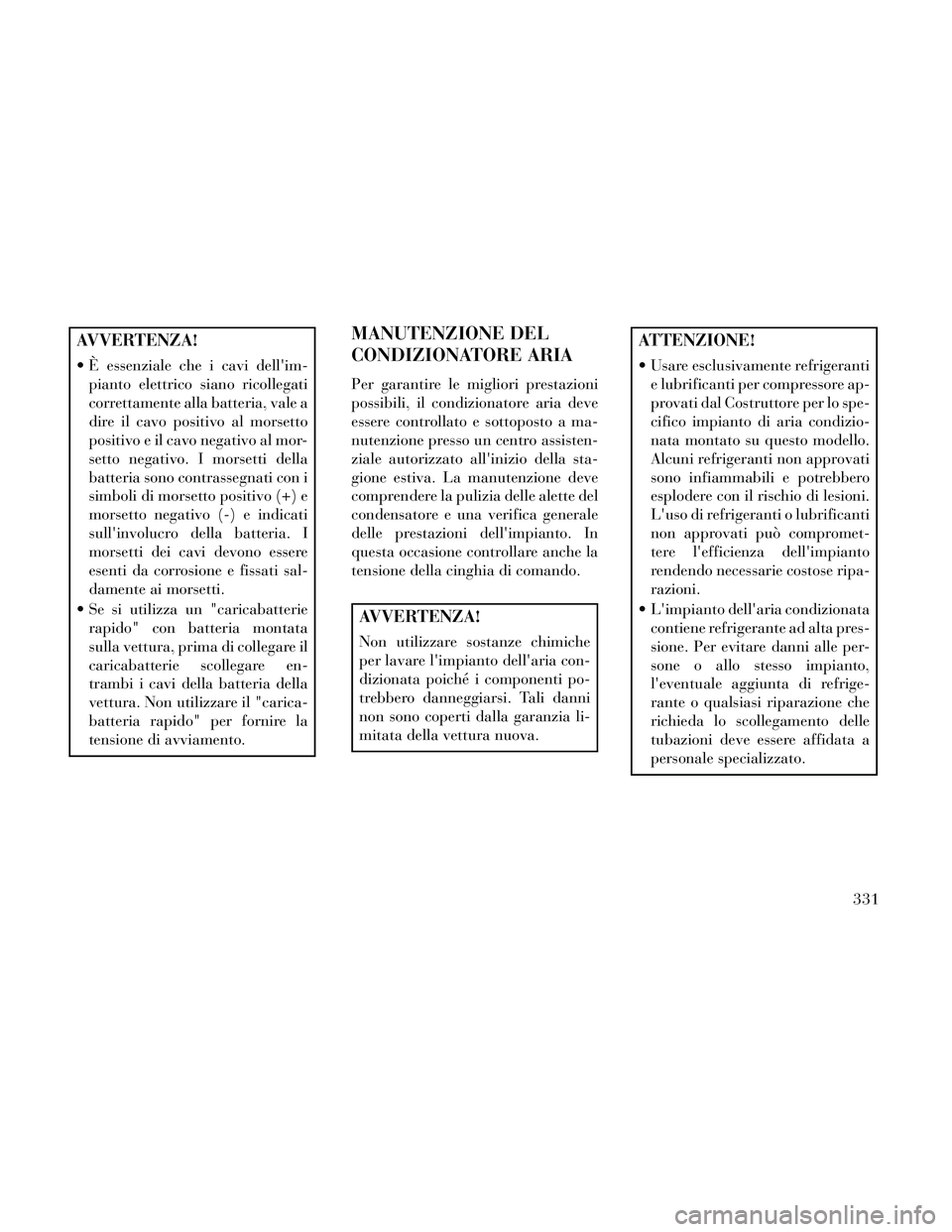

AVVERTENZA!
È essenziale che i cavi dell'im-pianto elettrico siano ricollegati
correttamente alla batteria, vale a
dire il cavo positivo al morsetto
positivo e il cavo negativo al mor-
setto negativo. I morsetti della
batteria sono contrassegnati con i
simboli di morsetto positivo (+) e
morsetto negativo (-) e indicati
sull'involucro della batteria. I
morsetti dei cavi devono essere
esenti da corrosione e fissati sal-
damente ai morsetti.
Se si utilizza un "caricabatterie rapido" con batteria montata
sulla vettura, prima di collegare il
caricabatterie scollegare en-
trambi i cavi della batteria della
vettura. Non utilizzare il "carica-
batteria rapido" per fornire la
tensione di avviamento.
MANUTENZIONE DEL
CONDIZIONATORE ARIA
Per garantire le migliori prestazioni
possibili, il condizionatore aria deve
essere controllato e sottoposto a ma-
nutenzione presso un centro assisten-
ziale autorizzato all'inizio della sta-
gione estiva. La manutenzione deve
comprendere la pulizia delle alette del
condensatore e una verifica generale
delle prestazioni dell'impianto. In
questa occasione controllare anche la
tensione della cinghia di comando.
AVVERTENZA!
Non utilizzare sostanze chimiche
per lavare l'impianto dell'aria con-
dizionata poiché i componenti po-
trebbero danneggiarsi. Tali danni
non sono coperti dalla garanzia li-
mitata della vettura nuova.
ATTENZIONE!
Usare esclusivamente refrigerantie lubrificanti per compressore ap-
provati dal Costruttore per lo spe-
cifico impianto di aria condizio-
nata montato su questo modello.
Alcuni refrigeranti non approvati
sono infiammabili e potrebbero
esplodere con il rischio di lesioni.
L'uso di refrigeranti o lubrificanti
non approvati può compromet-
tere l'efficienza dell'impianto
rendendo necessarie costose ripa-
razioni.
L'impianto dell'aria condizionata contiene refrigerante ad alta pres-
sione. Per evitare danni alle per-
sone o allo stesso impianto,
l'eventuale aggiunta di refrige-
rante o qualsiasi riparazione che
richieda lo scollegamento delle
tubazioni deve essere affidata a
personale specializzato.
331

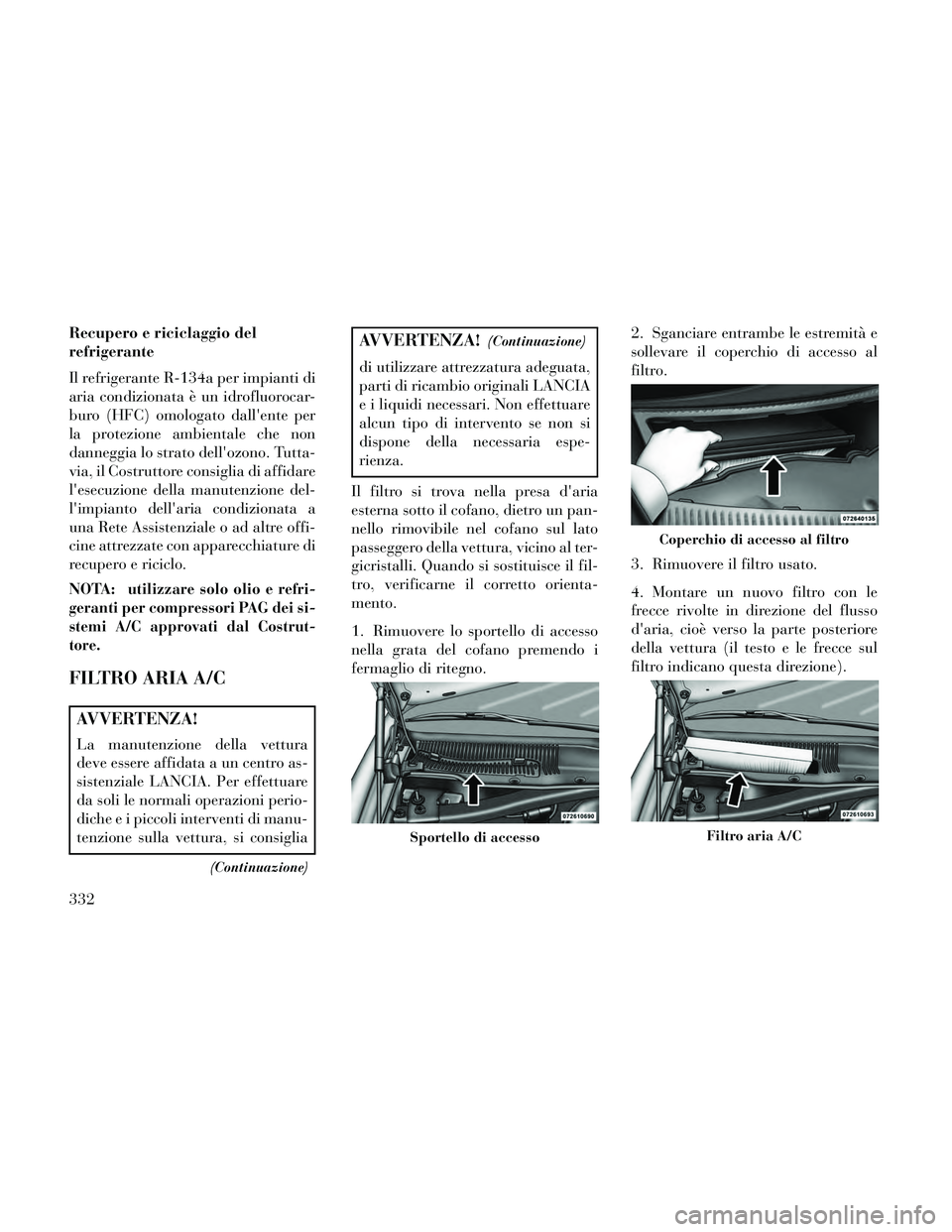

Recupero e riciclaggio del
refrigerante
Il refrigerante R-134a per impianti di
aria condizionata è un idrofluorocar-
buro (HFC) omologato dall'ente per
la protezione ambientale che non
danneggia lo strato dell'ozono. Tutta-
via, il Costruttore consiglia di affidare
l'esecuzione della manutenzione del-
l'impianto dell'aria condizionata a
una Rete Assistenziale o ad altre offi-
cine attrezzate con apparecchiature di
recupero e riciclo.
NOTA:
utilizzare solo olio e refri-
geranti per compressori PAG dei si-
stemi A/C approvati dal Costrut-
tore.
FILTRO ARIA A/C
AVVERTENZA!
La manutenzione della vettura
deve essere affidata a un centro as-
sistenziale LANCIA. Per effettuare
da soli le normali operazioni perio-
diche e i piccoli interventi di manu-
tenzione sulla vettura, si consiglia
(Continuazione)
AVVERTENZA!(Continuazione)
di utilizzare attrezzatura adeguata,
parti di ricambio originali LANCIA
e i liquidi necessari. Non effettuare
alcun tipo di intervento se non si
dispone della necessaria espe-
rienza.
Il filtro si trova nella presa d'aria
esterna sotto il cofano, dietro un pan-
nello rimovibile nel cofano sul lato
passeggero della vettura, vicino al ter-
gicristalli. Quando si sostituisce il fil-
tro, verificarne il corretto orienta-
mento.
1. Rimuovere lo sportello di accesso
nella grata del cofano premendo i
fermaglio di ritegno. 2. Sganciare entrambe le estremità e
sollevare il coperchio di accesso al
filtro.
3. Rimuovere il filtro usato.
4. Montare un nuovo filtro con le
frecce rivolte in direzione del flusso
d'aria, cioè verso la parte posteriore
della vettura (il testo e le frecce sul
filtro indicano questa direzione).
Sportello di accesso
Coperchio di accesso al filtro
Filtro aria A/C
332

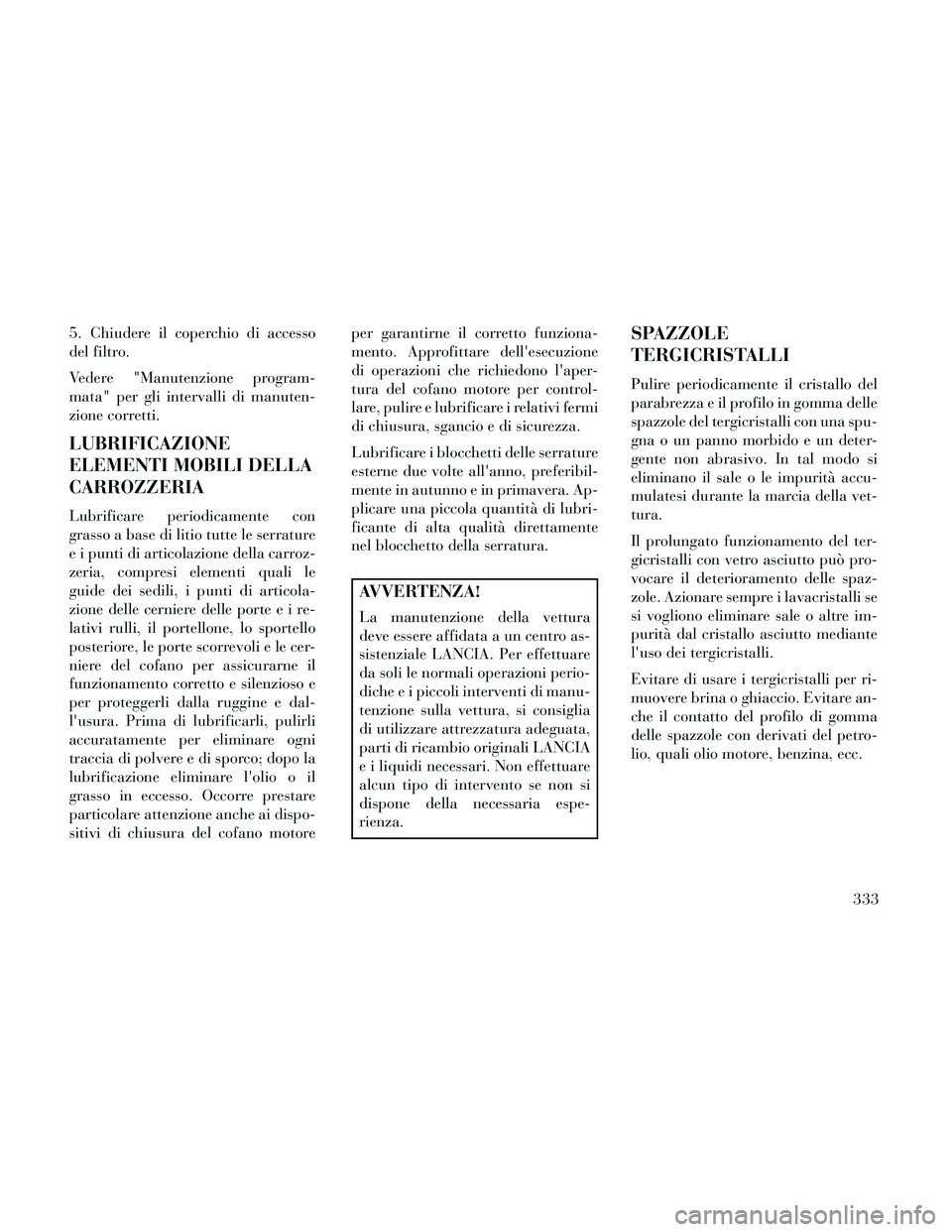

5. Chiudere il coperchio di accesso
del filtro.
Vedere "Manutenzione program-
mata" per gli intervalli di manuten-
zione corretti.
LUBRIFICAZIONE
ELEMENTI MOBILI DELLA
CARROZZERIA
Lubrificare periodicamente con
grasso a base di litio tutte le serrature
e i punti di articolazione della carroz-
zeria, compresi elementi quali le
guide dei sedili, i punti di articola-
zione delle cerniere delle porte e i re-
lativi rulli, il portellone, lo sportello
posteriore, le porte scorrevoli e le cer-
niere del cofano per assicurarne il
funzionamento corretto e silenzioso e
per proteggerli dalla ruggine e dal-
l'usura. Prima di lubrificarli, pulirli
accuratamente per eliminare ogni
traccia di polvere e di sporco; dopo la
lubrificazione eliminare l'olio o il
grasso in eccesso. Occorre prestare
particolare attenzione anche ai dispo-
sitivi di chiusura del cofano motoreper garantirne il corretto funziona-
mento. Approfittare dell'esecuzione
di operazioni che richiedono l'aper-
tura del cofano motore per control-
lare, pulire e lubrificare i relativi fermi
di chiusura, sgancio e di sicurezza.
Lubrificare i blocchetti delle serrature
esterne due volte all'anno, preferibil-
mente in autunno e in primavera. Ap-
plicare una piccola quantità di lubri-
ficante di alta qualità direttamente
nel blocchetto della serratura.
AVVERTENZA!
La manutenzione della vettura
deve essere affidata a un centro as-
sistenziale LANCIA. Per effettuare
da soli le normali operazioni perio-
diche e i piccoli interventi di manu-
tenzione sulla vettura, si consiglia
di utilizzare attrezzatura adeguata,
parti di ricambio originali LANCIA
e i liquidi necessari. Non effettuare
alcun tipo di intervento se non si
dispone della necessaria espe-
rienza.
SPAZZOLE
TERGICRISTALLI
Pulire periodicamente il cristallo del
parabrezza e il profilo in gomma delle
spazzole del tergicristalli con una spu-
gna o un panno morbido e un deter-
gente non abrasivo. In tal modo si
eliminano il sale o le impurità accu-
mulatesi durante la marcia della vet-
tura.
Il prolungato funzionamento del ter-
gicristalli con vetro asciutto può pro-
vocare il deterioramento delle spaz-
zole. Azionare sempre i lavacristalli se
si vogliono eliminare sale o altre im-
purità dal cristallo asciutto mediante
l'uso dei tergicristalli.
Evitare di usare i tergicristalli per ri-
muovere brina o ghiaccio. Evitare an-
che il contatto del profilo di gomma
delle spazzole con derivati del petro-
lio, quali olio motore, benzina, ecc.
333

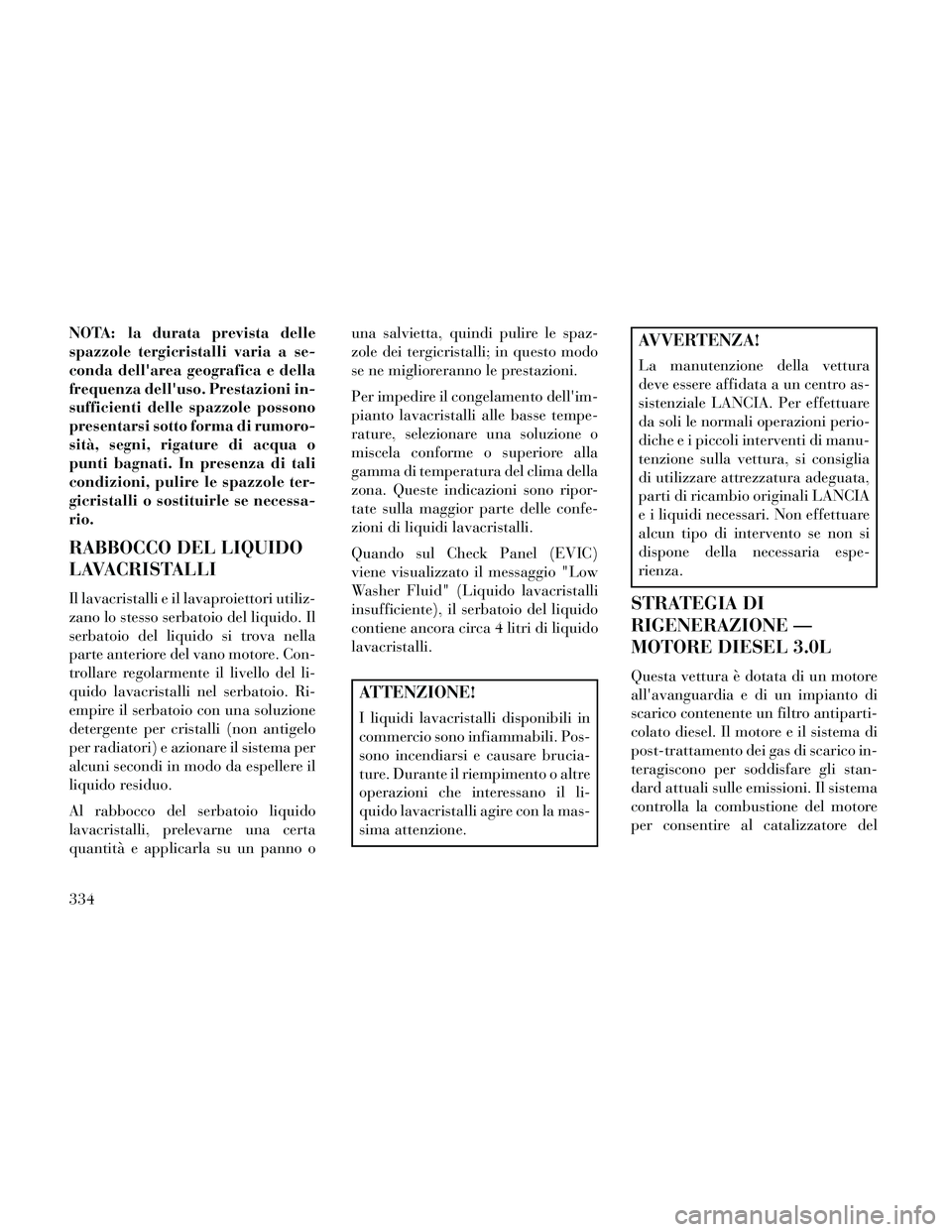

NOTA: la durata prevista delle
spazzole tergicristalli varia a se-
conda dell'area geografica e della
frequenza dell'uso. Prestazioni in-
sufficienti delle spazzole possono
presentarsi sotto forma di rumoro-
sità, segni, rigature di acqua o
punti bagnati. In presenza di tali
condizioni, pulire le spazzole ter-
gicristalli o sostituirle se necessa-
rio.
RABBOCCO DEL LIQUIDO
LAVACRISTALLI
Il lavacristalli e il lavaproiettori utiliz-
zano lo stesso serbatoio del liquido. Il
serbatoio del liquido si trova nella
parte anteriore del vano motore. Con-
trollare regolarmente il livello del li-
quido lavacristalli nel serbatoio. Ri-
empire il serbatoio con una soluzione
detergente per cristalli (non antigelo
per radiatori) e azionare il sistema per
alcuni secondi in modo da espellere il
liquido residuo.
Al rabbocco del serbatoio liquido
lavacristalli, prelevarne una certa
quantità e applicarla su un panno ouna salvietta, quindi pulire le spaz-
zole dei tergicristalli; in questo modo
se ne miglioreranno le prestazioni.
Per impedire il congelamento dell'im-
pianto lavacristalli alle basse tempe-
rature, selezionare una soluzione o
miscela conforme o superiore alla
gamma di temperatura del clima della
zona. Queste indicazioni sono ripor-
tate sulla maggior parte delle confe-
zioni di liquidi lavacristalli.
Quando sul Check Panel (EVIC)
viene visualizzato il messaggio "Low
Washer Fluid" (Liquido lavacristalli
insufficiente), il serbatoio del liquido
contiene ancora circa 4 litri di liquido
lavacristalli.
ATTENZIONE!
I liquidi lavacristalli disponibili in
commercio sono infiammabili. Pos-
sono incendiarsi e causare brucia-
ture. Durante il riempimento o altre
operazioni che interessano il li-
quido lavacristalli agire con la mas-
sima attenzione.
AVVERTENZA!
La manutenzione della vettura
deve essere affidata a un centro as-
sistenziale LANCIA. Per effettuare
da soli le normali operazioni perio-
diche e i piccoli interventi di manu-
tenzione sulla vettura, si consiglia
di utilizzare attrezzatura adeguata,
parti di ricambio originali LANCIA
e i liquidi necessari. Non effettuare
alcun tipo di intervento se non si
dispone della necessaria espe-
rienza.
STRATEGIA DI
RIGENERAZIONE —
MOTORE DIESEL 3.0L
Questa vettura è dotata di un motore
all'avanguardia e di un impianto di
scarico contenente un filtro antiparti-
colato diesel. Il motore e il sistema di
post-trattamento dei gas di scarico in-
teragiscono per soddisfare gli stan-
dard attuali sulle emissioni. Il sistema
controlla la combustione del motore
per consentire al catalizzatore del
334
