Lancia Thesis 2006 Notice d'entretien (in French)
Manufacturer: LANCIA, Model Year: 2006, Model line: Thesis, Model: Lancia Thesis 2006Pages: 386, PDF Size: 9.74 MB
Page 11 of 386
Voiture à gazole
N’utiliser que du gazole.
DIESEL
Réservoir d’expansion
N’utiliser que le liquide
prescrit au chapitre “Conte-
nances”.
Batterie
Protéger les yeux.
Batterie
Cric
Consulter la Notice d’En-
tretien.
SYMBOLES D’OBLIGATION
10
Batterie
N’approcher aucune flamme
libre.
Batterie
Tenir les enfants à dis-
tance.
Protection de chaleur-
courroies- poulies -
ventilateur
Ne pas y appuyer les mains.
SYMBOLES D’INTERDICTION
Direction assistée
Ne pas dépasser le niveau
maximum de liquide dans
le réservoir. N’utiliser que le
liquide prescrit au chapitre
“Contenances”.
Pot catalytique
Ne pas se garer sur des
surfaces inflammables.
Consulter le chapitre: “Sau
vegarde des dispositif ré-
duisant les émissions pol-
luantes”.
SYMBOLES D’AVERTISSEMENT
Moteur
N’utiliser que le lubrifiant
prescrit au chapitre “Conte-
nances”.
Voiture à essence
écologique
N’utiliser que de l’essence
sans plomb avec un nombre
d’octane (R.O.N.) non infé-
rieur à 95.
Essuie-glace
N’utiliser que le liquide
prescrit au chapitre “Conte-
nances”.
Circuit de freins
Ne pas dépasser le niveau
maximum de liquide dans
le réservoir. N’utiliser que le
liquide prescrit au chapitre
“Contenances”.
Page 12 of 386
FAITES CONNAISSANCE AVEC VOTRE VOITURE
CONDUITE ET CONSEILS PRATIQUES
S’IL VOUS ARRIVE
ENTRETIEN DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX

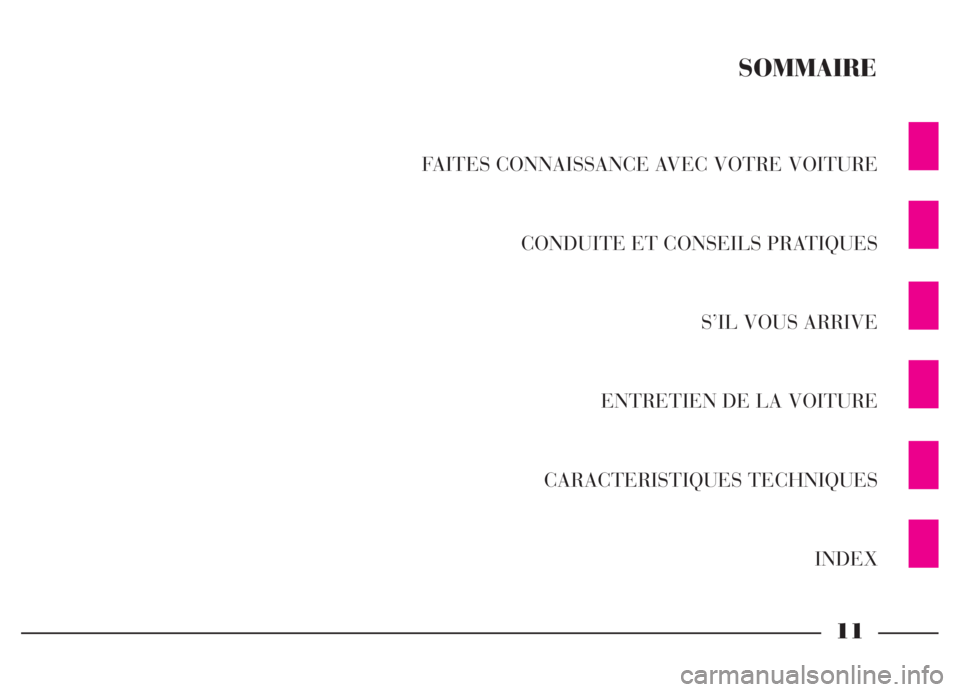

SOMMAIRE
11
Page 13 of 386
12
fig. 1
PLANCHE DE BORD
La présence et la position des instruments et des témoins peuvent varier suivant les versions.
L0A0001b
FAITES CONNAISSANCE AVEC VOTRE VOITURE
Page 14 of 386

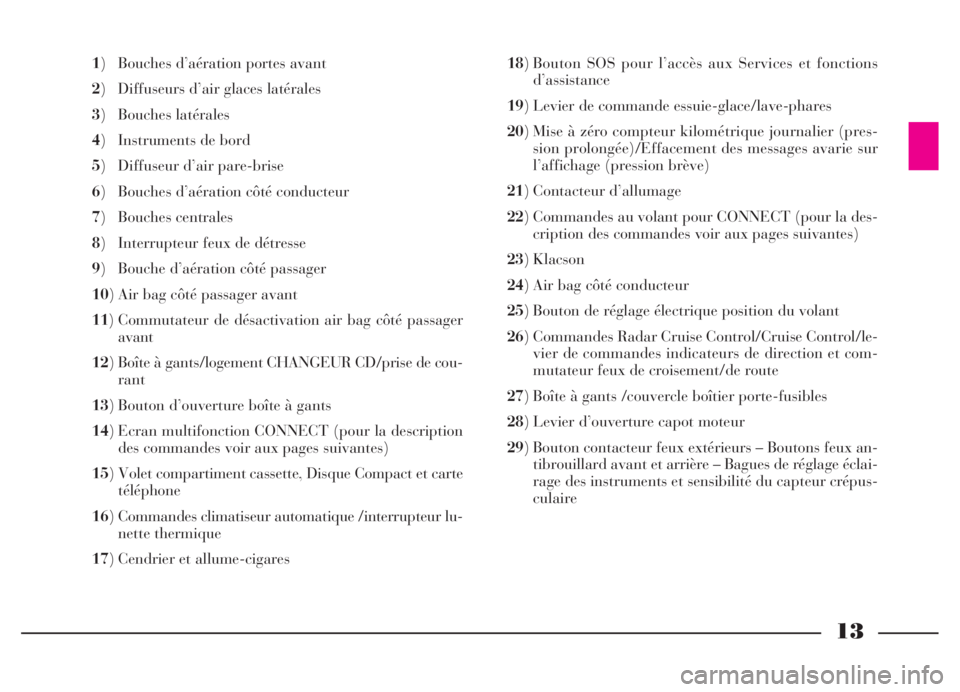

13
1) Bouches d’aération portes avant
2) Diffuseurs d’air glaces latérales
3) Bouches latérales
4) Instruments de bord
5) Diffuseur d’air pare-brise
6) Bouches d’aération côté conducteur
7) Bouches centrales
8) Interrupteur feux de détresse
9) Bouche d’aération côté passager
10) Air bag côté passager avant
11) Commutateur de désactivation air bag côté passager
avant
12) Boîte à gants/logement CHANGEUR CD/prise de cou-
rant
13) Bouton d’ouverture boîte à gants
14) Ecran multifonction CONNECT (pour la description
des commandes voir aux pages suivantes)
15) Volet compartiment cassette, Disque Compact et carte
téléphone
16) Commandes climatiseur automatique /interrupteur lu-
nette thermique
17) Cendrier et allume-cigares 18) Bouton SOS pour l’accès aux Services et fonctions
d’assistance
19) Levier de commande essuie-glace/lave-phares
20) Mise à zéro compteur kilométrique journalier (pres-
sion prolongée)/Effacement des messages avarie sur
l’affichage (pression brève)
21) Contacteur d’allumage
22) Commandes au volant pour CONNECT (pour la des-
cription des commandes voir aux pages suivantes)
23) Klacson
24) Air bag côté conducteur
25) Bouton de réglage électrique position du volant
26) Commandes Radar Cruise Control/Cruise Control/le-
vier de commandes indicateurs de direction et com-
mutateur feux de croisement/de route
27) Boîte à gants /couvercle boîtier porte-fusibles
28) Levier d’ouverture capot moteur
29) Bouton contacteur feux extérieurs – Boutons feux an-
tibrouillard avant et arrière – Bagues de réglage éclai-
rage des instruments et sensibilité du capteur crépus-
culaire
Page 15 of 386
14

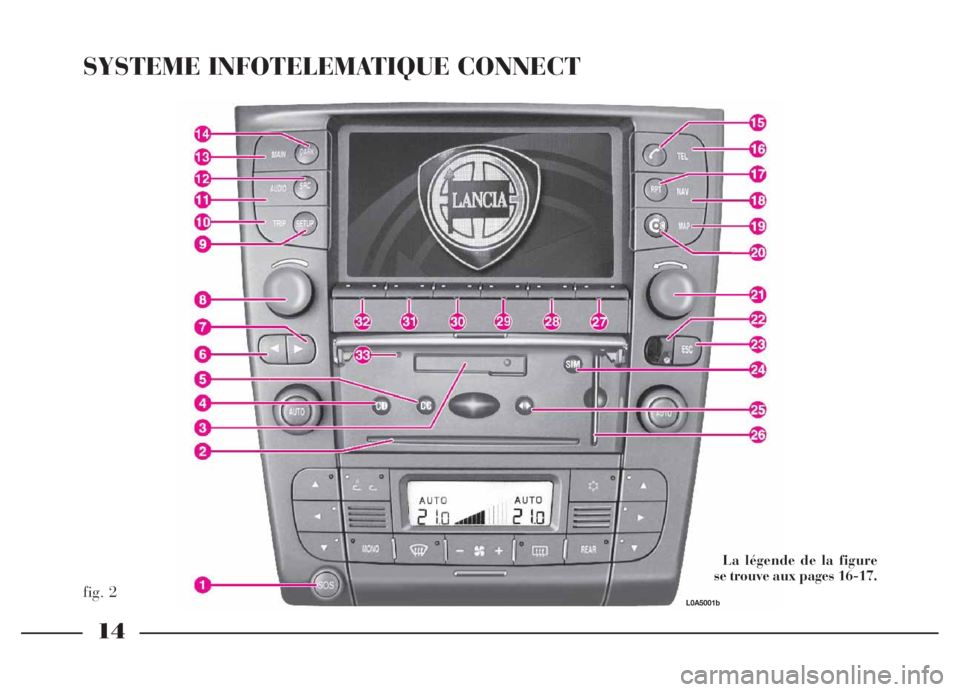

fig. 2
SYSTEME INFOTELEMATIQUE CONNECT
La légende de la figure
se trouve aux pages 16-17.
L0A5001b
Page 16 of 386
15
Le système infotélématique CONNECT
de THESIS incorpore, dans son équi-
pement complet, TV en couleurs, au-
toradio et lecteur de cassettes, lecteur
de CD-ROM/Audio, Changeur de CD,
téléphone cellulaire GSM, navigateur,
ordinateur de bord et commandes vo-
cales (pour gérer certaines fonctions
du téléphone, du système audio et du
navigateur)
Ci-dessous sont énumérées les com-
mandes du système et les fonctions
principales. La voiture est pourvue
d’un annexe, qui décrit complètement
le système infotélématique CONNECT
et décrit tous les avertissements et les
précautions d’utilisation qui est indis-
pensable de savoir pour utiliser le sys-
tème en toute sécurité. Nous vous re-
commandons de lire attentivement
tout l’annexe et de le tenir toujours à
portée de main (par ex. dans la boîte
à gants).
ATTENTIONPour le système de
navigation du CONNECT n’utiliser
que le CD d’origine fourni en dotation
avec la voiture ou d’autres CD de la
même marque.Un volume trop élevé
pendant la conduite peut
mettre en danger la vie du
conducteur et celle d’autres per-
sonnes. Par conséquent, il faut ré-
gler le volume toujours de manière
à être en mesure encore de perce-
voir les bruits (par ex. klacson, si-
rènes d’ambulances, de la police,
etc.).
COMMANDES SUR LE
CONNECT (fig. 2)
Le système CONNECT prévoit, pour
le contrôle des fonctions, 29 touches
et 2 sélecteurs tournants (boutons).
Certaines commandes ont de mul-
tiples fonctions dépendant des moda-
lités de fonctionnement actives du sys-
tème.
Le type de fonction activable par
l’intermédiaire de commandes dépend
dans certains cas, de la durée de la
pression sur la touche (pression brève
ou prolongée), comme indiqué dans
le tableau suivant: Le système de navigation
est une aide pour le conduc-
teur pendant la marche et a
la fonction de conseiller, par l’inter-
médiaire d’informations vocales et
graphiques, le parcours optimal à
suivre pour rejoindre le but sélec-
tionné. Les conseils fournis par le
système de navigation ne dispensent
le conducteur de la responsabilité
des manoeurvres qu’il effectue pen-
dant la conduite du véhicule et de
respecter les règles de la route. La
responsabilité pour la sécurité rou-
tière revient toujours au conducteur.
ATTENTIONLe téléphone en dota-
tion est du type Single-Band; par
conséquent, si l’on utilise un fournis-
seur de téléphonie cellulaire qui
n’opère pas avec un service GSM à
900 Mhz, des problèmes de couver-
ture pourraient se vérifier, malgré le
Roaming. Pour obtenir des informa-
tions ultérieures, s’adresser à son
propre fournisseur téléphonique.
Page 17 of 386
16
Légende
1 – SOS
2
3
4 – CD
5 – CC
6 – ¯
7 – ˙
8
9 – SETUP
10 – TRIP
11 – AUDIO
12 – SRC
13 – MAINBrève pression de la touche
(moins de 2 secondes)
Accès aux services et fonctions d’assistance
Siège pour le CD-ROM de navigation ou Disque Compact
audio
Siège pour cassette audio
Ejection du CD-ROM de navigation ou CD Audio
Ejection de la cassette audio
Mode radio: recherche de la première station radio accor-
dable à une fréquence inférieure.
Mode CD: sélection morceau précédent
Modalité cassette: défilement rapide de la bande avec retour
au début du morceau à l’écoute ou au morceau précédent
Mode TV: recherche de la première chaîne avec fréquence
inférieure
Mode radio: recherche de la première station radio accor-
dable à une fréquence supérieure.
Mode CD: sélection du morceau suivant
Modalité cassette: défilement rapide de la bande à la fin du
morceau à l’écoute ou au morceau suivant.
Mode TV: recherche de la première chaîne accordable à une
fréquence supérieure
Allumage/extinction du système: pression du bouton
Réglage du volume: rotation du bouton
Réglages du système et fonctions variables de la voiture
Sélection page ordinateur de bord
Allumage modalité Audio et/ou sélection de la page-écran
spécifique
Sélection source: FM1, FM2, FM3-AS, MW, LW, CC, CD,
CDC, TV
Sélection page-écran MAIN (page-écran principale)Pression prolongée de la touche
(plus de 2 secondes)
–
–
–
–
–
Mode radio: activation de la fonction “Scan” avec
balayage des stations dans la bande radio
sélectionnée à partir de celle de fréquence inférieure
Mode CD: défilement rapide en arrière
Mode cassette: rembobinage rapide de la
bande
Mode radio: activation de la fonction “Scan” avec
balayage des stations dans la bande radio
sélectionnèe à partir de celles de fréquence supérieure
Mode CD: défilement rapide en avant
Mode cassette: avancement rapide de la bande
–
–
–
Extinction modalité Audio
(Radio, CC, CD/CDC)
–
–
Page 18 of 386
17
Légende
14 – DARK
15 –
£
16 – TEL
17 – RPT
18 – NAV
19 – MAP
20 – •
21
22
23 – ESC
24 – SIM
25 – ¯˙
26
27-28-29-
30-31-32
33Brève pression de la touche
(moins de 2 secondes)
Activation mode DARK: l’affichage est complètement obscurci
Envoi appel téléphonique sélectionné
Acceptation de l’appel signalé
Fin de l’appel téléphonique en cours
Activation modalité téléphone et/ou sélection page
spécifique
Répétition dernière instruction vocale du navigateur
Activation modalité navigation et/ou page spécifique
Sélection de la modalité carte du navigateur
Accès aux Services Targasys
Sélection de la fonction à l’aide de la rotation
du bouton.
Validation de la fonction sélectionnée à l’aide
de la pression du bouton.
Récepteur de la télécommande
Sortie d’un élément de sélection ou passage d’un menu dé-
rivé à un menu supérieur
Expulsion télécarte SIM
Inversion côté cassette à l’écoute
Siège carte téléphone SIM
Doubles touches “multifonction”, dont la fonction
dépend de la modalité active du système visualisée sur
l’écran. La fonction associée aux touches “multifonction”
est à chaque fois identifiée par une inscription visualisée sur
l’écran, en correspondance de chaque touche.
Dans certains cas l’inscription couvre plusieurs touches en
proximité: la fonction associée à toutes ces touches est la
même.Modalité radio/TV: sélection des stations mémorisées.
Modalité Changeur de CD: sélection du CD dans le
chargeur.
Touche de reset pour rallumer le systèmePression prolongée de la touche
(plus de 2 secondes)
–
Refus de l’appel téléphonique entrant
Désactivation modalité téléphone
–
–
–
–
–
–
–
–
–
–
Modalité radio/TV: mémorisation des stations–
Page 19 of 386
18
COMMANDES AU VOLANT (fig. 3)
Sur le volant sont répétées les com-
mandes des fonctions principales du
CONNECT, qui en facilitent le
contrôle.
Sur le volant se trouve aussi la touche
VOICE, pour l’activation /désactivation
des commandes vocales du système au-
dio/téléphone et pour l’enregistrement
des brefs messages vocaux.
Les fonctions des commandes sont
les suivantes:
A- Reconnaissance vocale:
– activation/désactivation de la
reconnaissance vocale: brève
pression
– mémorisation du message vo-
cal: pression prolongée
– arrêt de l'enregistrement vocal:
brève pressionB- Sélection source audio: FM1,
FM2, FM3-AS, MW, LW, CC, CD,
CDC, TV
C- Réduction du volume
D- Augmentation du volume
E- Modalité radio: recherche de la
première station syntonisée à
une fréquence supérieure
Modalité cassette: défilement ra-
pide de la bande à la fin du mor-
ceau à l’écoute ou au morceau
suivant
Modalité CD/CDC: sélection du
titre suivant
Mode TV: recherche des chaînes
en ordre croissant
F- Modalité radio: recherche de la
première station syntonisée à
une fréquence inférieureModalité cassette: défilement ra-
pide de la bande avec retour au
début du morceau à l’écoute ou
au morceau précédent
Modalité CD/CDC: sélection du
titre précédent
Modalité TV: recherche de la
première chaîne syntonisée à une
fréquence inférieure
G- Sélection cyclique des pages prin-
cipales MAIN – AUDIO – TRIP – SE-
TUP – TEL – NAV – CONNECT (ac-
cès aux Services Targasys)
H- Touche téléphone
– acceptation appel téléphone
entrant: brève pression
– appel terminé en cours: brève
pression
– visualisation dernier numéro
appelé: pression brève
– envoi de l’appel téléphonique
sélectionné: brève pression
– lecture du bref message de
texte (SMS) reçu: brève pres-
sion
– refus de l’appel entrant: pres-
sion prolongée
L- Sélection des fonctions vers le
haut de l’afficheur
M- Validation de la fonction sélec-
tionnée
N- Sélection des fonctions vers le
bas de l’afficheur
fig. 3
L0A5002b
Page 20 of 386
19
TELECOMMANDE(fig. 4-5)
La télécommande à rayons infra-
rouges contrôle certaines fonctions
principales du système audio et TV.
La télècommande peut être utilisée
uniquement lorsque le CONNECT est
allumé.Les fonctions de la télécommande
peuvent être désactivées et réactivées
en sélectionnant la voix correspon-
dante dans la fonction SETUP (ré-
glages).
Pour utiliser la télécommandeA(fig.
5) la défiler du support B.
Les fonctions des touches de la télé-
commande sont les suivantes (fig. 4):
A- Modalité radio: activation/
désactivation de la fonction “Au-
dio Mute” (exclusion du volume
d’écoute) uniquement si la fonc-
tion VF est activée (symbole “√”
présent à côté de l’inscription VF
dans la page-écran principale
des fonctions Radio).
Modalité CC/CD/CDC: repro-
duction/arrêt du morceau à
l’écoute.Modalité TV: extinction de la
fonction TV et retour à la page-
écran concernant la source Au-
dio précédemment activée
B- Réduction du volume
C- Augmentation du volume
D- Modalité radio:
– brève pression = recherche de la
première station radio syntoni-
sée à une fréquence supérieure
– pression prolongée = activation
de la fonction “Scan” et ba-
layage des stations dans la
bande radio sélectionée à par-
tir de celles de fréquence supé-
rieure
Modalité CD:
– brève pression = sélection du
morceau suivant
– pression prolongée = défile-
ment rapide en avant
Modalité cassette:
– brève pression = défilement ra-
pide de la bande à la fin du
morceau à l’écoute ou au mor-
ceau suivant
– pression prolongée = avance-
ment rapide de la bande
Modalité TV: recherche de la
première chaîne syntonisée à une
fréquence supérieure
fig. 5
L0A5003b
fig. 4
L0A5004b
