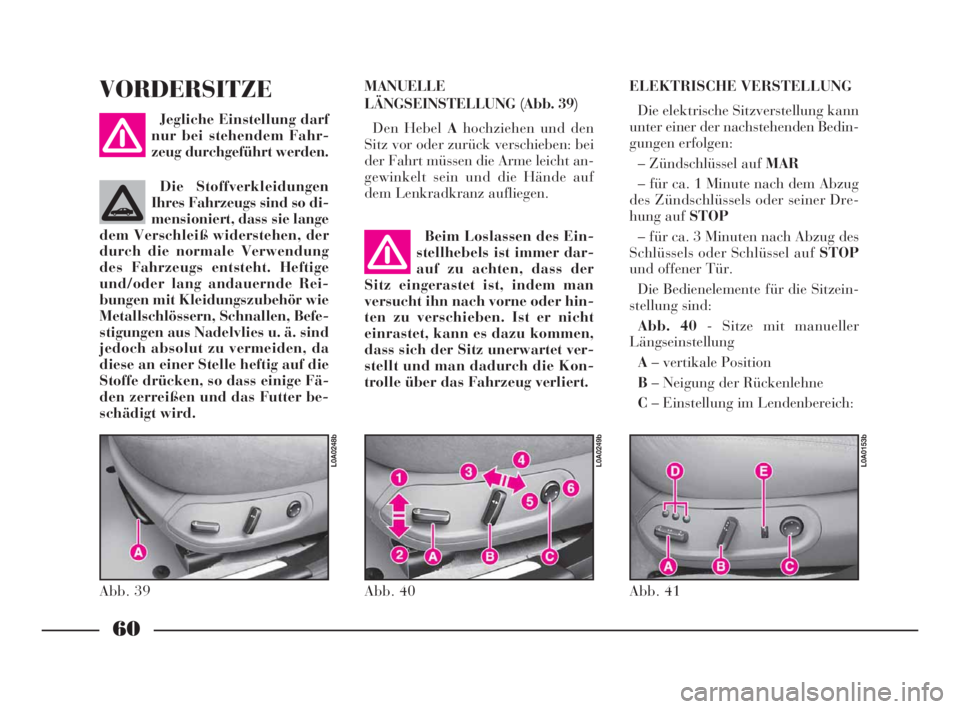

Lancia Thesis 2008 Betriebsanleitung (in German)

60
MANUELLE
LÄNGSEINSTELLUNG (Abb. 39)
Den Hebel Ahochziehen und den
Sitz vor oder zurück verschieben: bei
der Fahrt müssen die Arme leicht an-
gewinkelt sein und die Hände auf
dem Lenkradkranz aufliegen. VORDERSITZE
Jegliche Einstellung darf
nur bei stehendem Fahr-
zeug durchgeführt werden.
Beim Loslassen des Ein-
stellhebels ist immer dar-
auf zu achten, dass der
Sitz eingerastet ist, indem man
versucht ihn nach vorne oder hin-
ten zu verschieben. Ist er nicht
einrastet, kann es dazu kommen,
dass sich der Sitz unerwartet ver-
stellt und man dadurch die Kon-
trolle über das Fahrzeug verliert.ELEKTRISCHE VERSTELLUNG
Die elektrische Sitzverstellung kann
unter einer der nachstehenden Bedin-
gungen erfolgen:
– Zündschlüssel auf MAR
– für ca. 1 Minute nach dem Abzug
des Zündschlüssels oder seiner Dre-
hung auf STOP
– für ca. 3 Minuten nach Abzug des
Schlüssels oder Schlüssel auf STOP
und offener Tür.
Die Bedienelemente für die Sitzein-
stellung sind:
Abb. 40- Sitze mit manueller
Längseinstellung
A– vertikale Position
B– Neigung der Rückenlehne
C– Einstellung im Lendenbereich:
Abb. 39
L0A0248b
Abb. 41
L0A0153b
Abb. 40
L0A0249b
Die Stoffverkleidungen
Ihres Fahrzeugs sind so di-
mensioniert, dass sie lange
dem Verschleiß widerstehen, der
durch die normale Verwendung
des Fahrzeugs entsteht. Heftige
und/oder lang andauernde Rei-
bungen mit Kleidungszubehör wie
Metallschlössern, Schnallen, Befe-
stigungen aus Nadelvlies u. ä. sind
jedoch absolut zu vermeiden, da
diese an einer Stelle heftig auf die
Stoffe drücken, so dass einige Fä-
den zerreißen und das Futter be-
schädigt wird.
001-065 Thesis TED 11-10-2007 12:10 Pagina 60

61

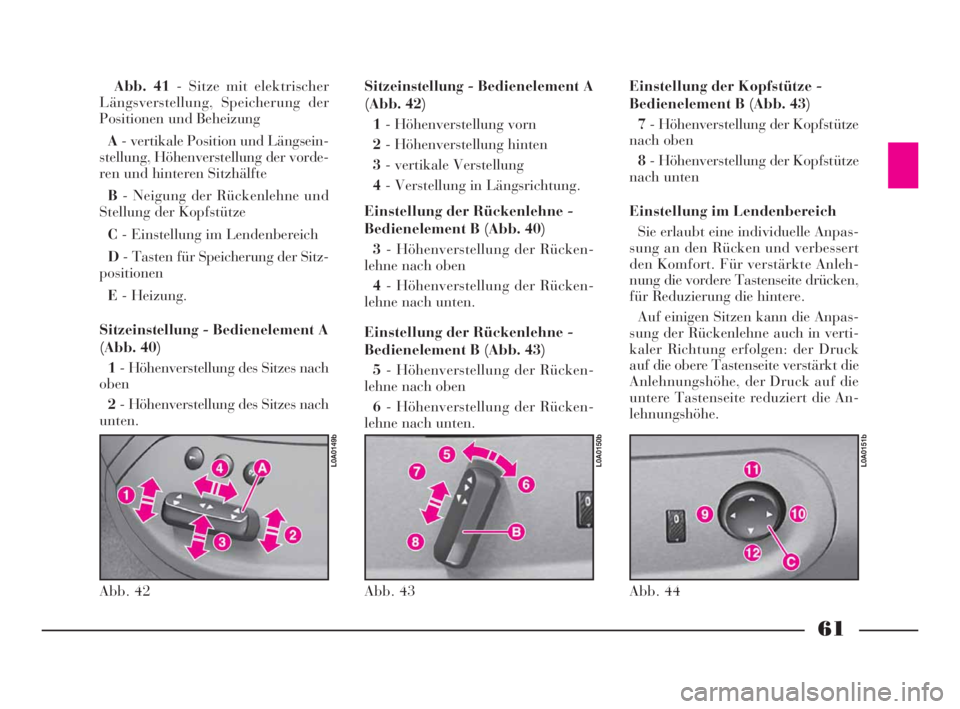

Abb. 41- Sitze mit elektrischer
Längsverstellung, Speicherung der
Positionen und Beheizung
A- vertikale Position und Längsein-
stellung, Höhenverstellung der vorde-
ren und hinteren Sitzhälfte
B- Neigung der Rückenlehne und
Stellung der Kopfstütze
C- Einstellung im Lendenbereich
D- Tasten für Speicherung der Sitz-
positionen
E- Heizung.
Sitzeinstellung -Bedienelement A
(Abb. 40)
1- Höhenverstellung des Sitzes nach
oben
2- Höhenverstellung des Sitzes nach
unten.Sitzeinstellung -Bedienelement A
(Abb. 42)
1- Höhenverstellung vorn
2- Höhenverstellung hinten
3- vertikale Verstellung
4- Verstellung in Längsrichtung.
Einstellung der Rückenlehne -
Bedienelement B (Abb. 40)
3- Höhenverstellung der Rücken-
lehne nach oben
4- Höhenverstellung der Rücken-
lehne nach unten.
Einstellung der Rückenlehne -
Bedienelement B (Abb. 43)
5- Höhenverstellung der Rücken-
lehne nach oben
6- Höhenverstellung der Rücken-
lehne nach unten.
Abb. 42
L0A0149b
Abb. 43
L0A0150b
Abb. 44
L0A0151b
Einstellung der Kopfstütze -
Bedienelement B (Abb. 43)
7- Höhenverstellung der Kopfstütze
nach oben
8- Höhenverstellung der Kopfstütze
nach unten
Einstellung im Lendenbereich
Sie erlaubt eine individuelle Anpas-
sung an den Rücken und verbessert
den Komfort. Für verstärkte Anleh-
nung die vordere Tastenseite drücken,
für Reduzierung die hintere.
Auf einigen Sitzen kann die Anpas-
sung der Rückenlehne auch in verti-
kaler Richtung erfolgen: der Druck
auf die obere Tastenseite verstärkt die
Anlehnungshöhe, der Druck auf die
untere Tastenseite reduziert die An-
lehnungshöhe.
001-065 Thesis TED 11-10-2007 12:10 Pagina 61

62

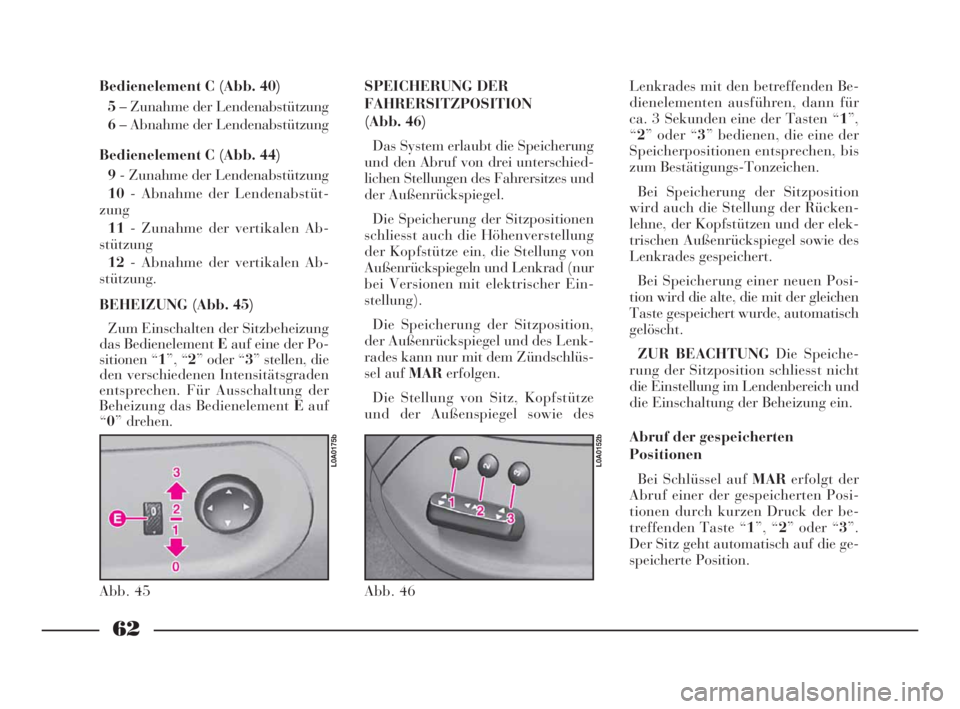

Bedienelement C (Abb. 40)
5– Zunahme der Lendenabstützung
6– Abnahme der Lendenabstützung
Bedienelement C (Abb. 44)
9- Zunahme der Lendenabstützung
10- Abnahme der Lendenabstüt-
zung
11- Zunahme der vertikalen Ab-
stützung
12- Abnahme der vertikalen Ab-
stützung.
BEHEIZUNG (Abb. 45)
Zum Einschalten der Sitzbeheizung
das Bedienelement Eauf eine der Po-
sitionen “1”, “2” oder “3” stellen, die
den verschiedenen Intensitätsgraden
entsprechen. Für Ausschaltung der
Beheizung das Bedienelement Eauf
“0” drehen.
Abb. 45
L0A0175b
SPEICHERUNG DER
FAHRERSITZPOSITION
(Abb. 46)
Das System erlaubt die Speicherung
und den Abruf von drei unterschied-
lichen Stellungen des Fahrersitzes und
der Außenrückspiegel.
Die Speicherung der Sitzpositionen
schliesst auch die Höhenverstellung
der Kopfstütze ein, die Stellung von
Außenrückspiegeln und Lenkrad (nur
bei Versionen mit elektrischer Ein-
stellung).
Die Speicherung der Sitzposition,
der Außenrückspiegel und des Lenk-
rades kann nur mit dem Zündschlüs-
sel auf MARerfolgen.
Die Stellung von Sitz, Kopfstütze
und der Außenspiegel sowie desLenkrades mit den betreffenden Be-
dienelementen ausführen, dann für
ca. 3 Sekunden eine der Tasten “1”,
“2” oder “3” bedienen, die eine der
Speicherpositionen entsprechen, bis
zum Bestätigungs-Tonzeichen.
Bei Speicherung der Sitzposition
wird auch die Stellung der Rücken-
lehne, der Kopfstützen und der elek-
trischen Außenrückspiegel sowie des
Lenkrades gespeichert.
Bei Speicherung einer neuen Posi-
tion wird die alte, die mit der gleichen
Taste gespeichert wurde, automatisch
gelöscht.
ZUR BEACHTUNGDie Speiche-
rung der Sitzposition schliesst nicht
die Einstellung im Lendenbereich und
die Einschaltung der Beheizung ein.
Abruf der gespeicherten
Positionen
Bei Schlüssel auf MARerfolgt der
Abruf einer der gespeicherten Posi-
tionen durch kurzen Druck der be-
treffenden Taste “1”, “2” oder “3”.
Der Sitz geht automatisch auf die ge-
speicherte Position.
Abb. 46
L0A0152b
001-065 Thesis TED 11-10-2007 12:10 Pagina 62

63

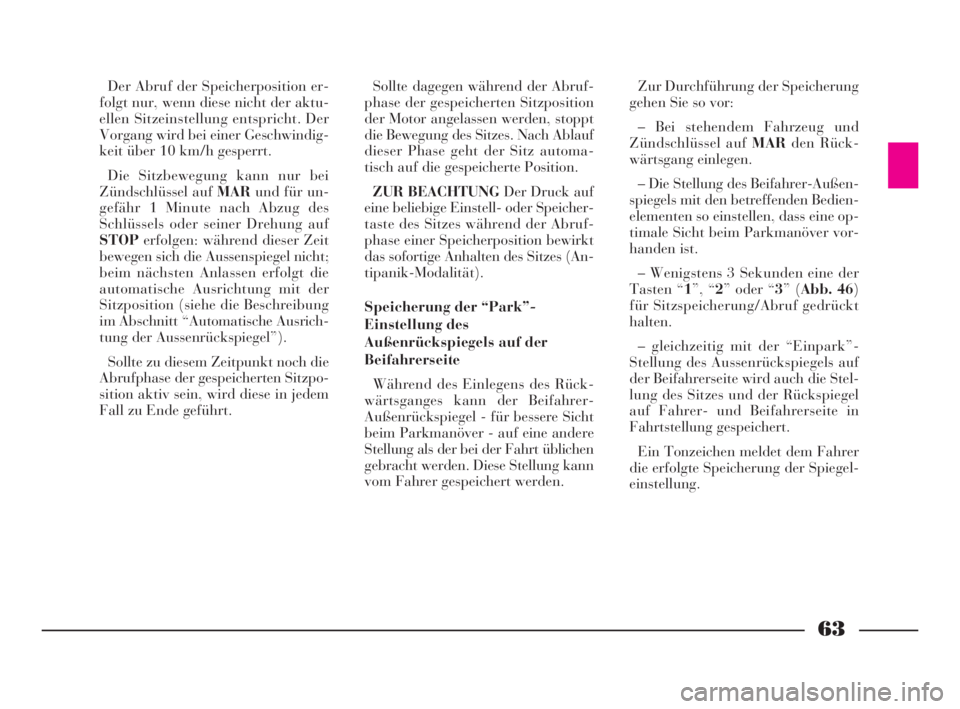

Der Abruf der Speicherposition er-
folgt nur, wenn diese nicht der aktu-
ellen Sitzeinstellung entspricht. Der
Vorgang wird bei einer Geschwindig-
keit über 10 km/h gesperrt.
Die Sitzbewegung kann nur bei
Zündschlüssel auf MARund für un-
gefähr 1 Minute nach Abzug des
Schlüssels oder seiner Drehung auf
STOPerfolgen: während dieser Zeit
bewegen sich die Aussenspiegel nicht;
beim nächsten Anlassen erfolgt die
automatische Ausrichtung mit der
Sitzposition (siehe die Beschreibung
im Abschnitt “Automatische Ausrich-
tung der Aussenrückspiegel”).
Sollte zu diesem Zeitpunkt noch die
Abrufphase der gespeicherten Sitzpo-
sition aktiv sein, wird diese in jedem
Fall zu Ende geführt.Sollte dagegen während der Abruf-
phase der gespeicherten Sitzposition
der Motor angelassen werden, stoppt
die Bewegung des Sitzes. Nach Ablauf
dieser Phase geht der Sitz automa-
tisch auf die gespeicherte Position.
ZUR BEACHTUNGDer Druck auf
eine beliebige Einstell- oder Speicher-
taste des Sitzes während der Abruf-
phase einer Speicherposition bewirkt
das sofortige Anhalten des Sitzes (An-
tipanik-Modalität).
Speicherung der “Park”-
Einstellung des
Außenrückspiegels auf der
Beifahrerseite
Während des Einlegens des Rück-
wärtsganges kann der Beifahrer-
Außenrückspiegel - für bessere Sicht
beim Parkmanöver - auf eine andere
Stellung als der bei der Fahrt üblichen
gebracht werden. Diese Stellung kann
vom Fahrer gespeichert werden.Zur Durchführung der Speicherung
gehen Sie so vor:
– Bei stehendem Fahrzeug und
Zündschlüssel auf MARden Rück-
wärtsgang einlegen.
– Die Stellung des Beifahrer-Außen-
spiegels mit den betreffenden Bedien-
elementen so einstellen, dass eine op-
timale Sicht beim Parkmanöver vor-
handen ist.
– Wenigstens 3 Sekunden eine der
Tasten “1”, “2” oder “3” (Abb. 46)
für Sitzspeicherung/Abruf gedrückt
halten.
– gleichzeitig mit der “Einpark”-
Stellung des Aussenrückspiegels auf
der Beifahrerseite wird auch die Stel-
lung des Sitzes und der Rückspiegel
auf Fahrer- und Beifahrerseite in
Fahrtstellung gespeichert.
Ein Tonzeichen meldet dem Fahrer
die erfolgte Speicherung der Spiegel-
einstellung.
001-065 Thesis TED 11-10-2007 12:10 Pagina 63

64
Abb. 47
L0A0310b
Abruf der “Park”-Einstellung
des Außenrückspiegels auf der
Beifahrerseite
Für automatischen Abruf der
“Park”-Einstellung des Beifahrer-
Außenrückspiegels gehen Sie so vor:
– Bei stehendem Fahrzeug und
Zündschlüssel auf MARden Rück-
wärtsgang einlegen. Der Spiegel geht
automatisch auf die zuvor gespei-
cherte Position.
Ist der Speicher der “Park”-Position
leer, geht der Spiegel bei Einlage des
Rückwärtsganges automatisch auf die
vorgegebene Position herunter, um
das Parkmanöver zu vereinfachen.
Der Rückspiegel geht ca. 10 Sekun-
den nach Auskupplung des Rück-
wärtsganges oder sofort nach Über-
schreiten von 10 km/h im Vorwärts-
gang auf seine Ausgangsposition
zurück.ZUR BEACHTUNGDie Speiche-
rung und der Abruf der “Park”-Ein-
stellung ist nur dann befähigt, wenn
der Zündschlüssel auf MARsteht.
Automatische Ausrichtung
der Außenrückspiegel
Bei jedem Drehen des Zündschlüs-
sels auf MARgehen die Außenrück-
spiegel automatisch auf die zuletzt,
vor Abzug des Schlüssels eingestellte
oder abgerufene Stellung.
Dies erlaubt die Ausrichtung der
Spiegel, falls während dem Parken
manuell und/oder versehentlich einer

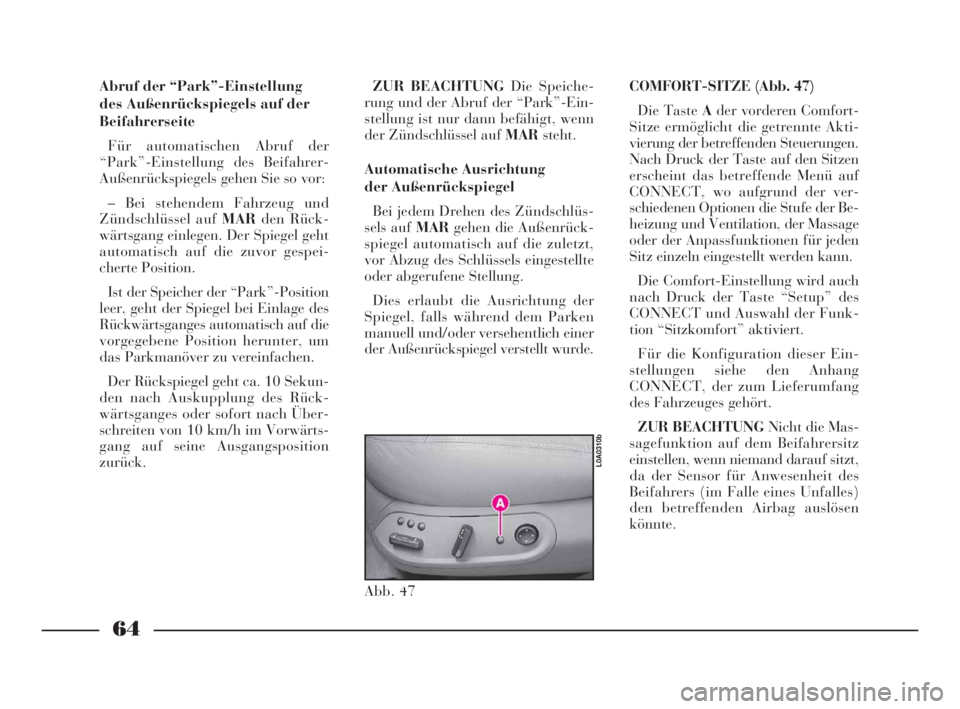

der Außenrückspiegel verstellt wurde.COMFORT-SITZE (Abb. 47)
Die Taste Ader vorderen Comfort-
Sitze ermöglicht die getrennte Akti-
vierung der betreffenden Steuerungen.
Nach Druck der Taste auf den Sitzen
erscheint das betreffende Menü auf
CONNECT, wo aufgrund der ver-
schiedenen Optionen die Stufe der Be-
heizung und Ventilation, der Massage
oder der Anpassfunktionen für jeden
Sitz einzeln eingestellt werden kann.
Die Comfort-Einstellung wird auch
nach Druck der Taste “Setup” des
CONNECT und Auswahl der Funk-
tion “Sitzkomfort” aktiviert.
Für die Konfiguration dieser Ein-
stellungen siehe den Anhang
CONNECT, der zum Lieferumfang
des Fahrzeuges gehört.
ZUR BEACHTUNGNicht die Mas-
sagefunktion auf dem Beifahrersitz
einstellen, wenn niemand darauf sitzt,
da der Sensor für Anwesenheit des
Beifahrers (im Falle eines Unfalles)
den betreffenden Airbag auslösen
könnte.

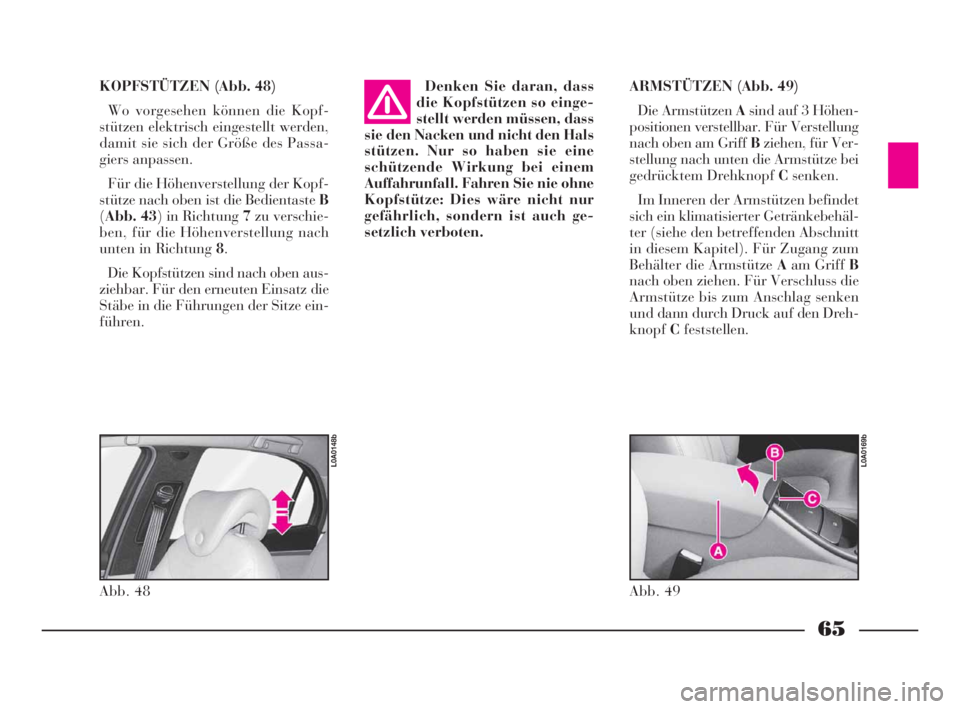

001-065 Thesis TED 11-10-2007 12:10 Pagina 64

65

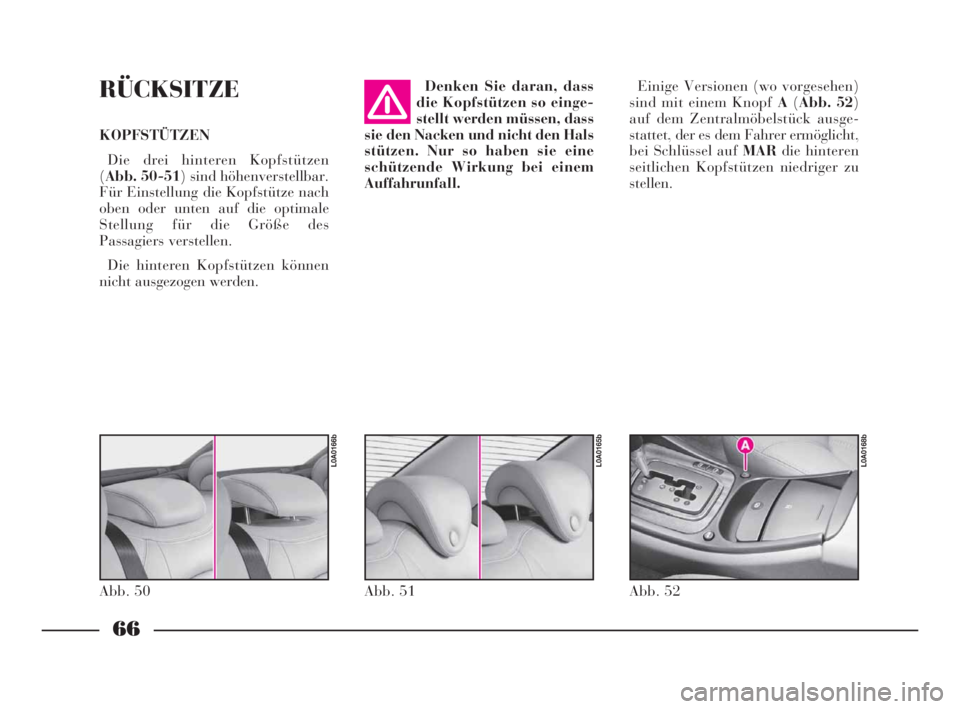

Denken Sie daran, dass
die Kopfstützen so einge-
stellt werden müssen, dass
sie den Nacken und nicht den Hals
stützen. Nur so haben sie eine
schützende Wirkung bei einem
Auffahrunfall. Fahren Sie nie ohne
Kopfstütze: Dies wäre nicht nur
gefährlich, sondern ist auch ge-
setzlich verboten.ARMSTÜTZEN (Abb. 49)
Die Armstützen Asind auf 3 Höhen-
positionen verstellbar. Für Verstellung
nach oben am Griff Bziehen, für Ver-
stellung nach unten die Armstütze bei
gedrücktem Drehknopf Csenken.
Im Inneren der Armstützen befindet
sich ein klimatisierter Getränkebehäl-
ter (siehe den betreffenden Abschnitt
in diesem Kapitel). Für Zugang zum
Behälter die Armstütze Aam Griff B
nach oben ziehen. Für Verschluss die
Armstütze bis zum Anschlag senken
und dann durch Druck auf den Dreh-
knopfCfeststellen.KOPFSTÜTZEN (Abb. 48)
Wo vorgesehen können die Kopf-
stützen elektrisch eingestellt werden,
damit sie sich der Größe des Passa-
giers anpassen.
Für die Höhenverstellung der Kopf-
stütze nach oben ist die Bedientaste B
(Abb. 43) in Richtung 7zu verschie-
ben, für die Höhenverstellung nach
unten in Richtung 8.
Die Kopfstützen sind nach oben aus-
ziehbar. Für den erneuten Einsatz die
Stäbe in die Führungen der Sitze ein-
führen.
Abb. 48
L0A0148b
Abb. 49
L0A0169b
001-065 Thesis TED 11-10-2007 12:10 Pagina 65

66
RÜCKSITZE
KOPFSTÜTZEN
Die drei hinteren Kopfstützen
(Abb. 50-51) sind höhenverstellbar.
Für Einstellung die Kopfstütze nach
oben oder unten auf die optimale
Stellung für die Größe des
Passagiers verstellen.
Die hinteren Kopfstützen können
nicht ausgezogen werden.Denken Sie daran, dass
die Kopfstützen so einge-
stellt werden müssen, dass
sie den Nacken und nicht den Hals
stützen. Nur so haben sie eine
schützende Wirkung bei einem
Auffahrunfall.Einige Versionen (wo vorgesehen)
sind mit einem Knopf A(Abb. 52)
auf dem Zentralmöbelstück ausge-
stattet, der es dem Fahrer ermöglicht,
bei Schlüssel auf MARdie hinteren
seitlichen Kopfstützen niedriger zu
stellen.
Abb. 50
L0A0166b
Abb. 51
L0A0165b
Abb. 52
L0A0168b
066-141 Thesis TED 11-10-2007 12:11 Pagina 66

67

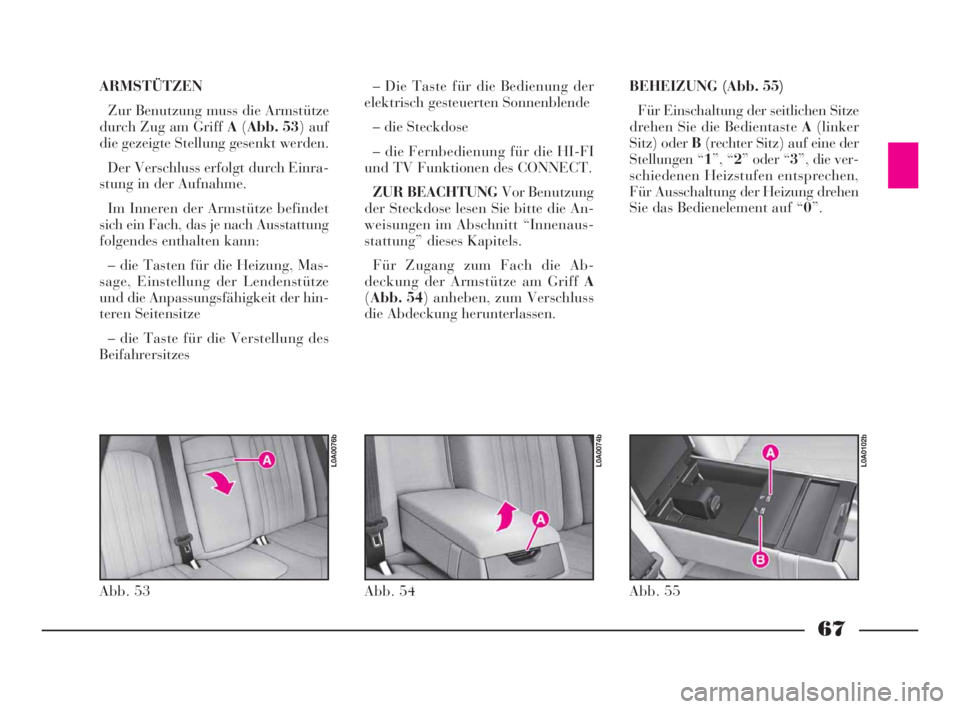

ARMSTÜTZEN
Zur Benutzung muss die Armstütze
durch Zug am Griff A(Abb. 53) auf
die gezeigte Stellung gesenkt werden.
Der Verschluss erfolgt durch Einra-
stung in der Aufnahme.
Im Inneren der Armstütze befindet
sich ein Fach, das je nach Ausstattung
folgendes enthalten kann:
– die Tasten für die Heizung, Mas-
sage, Einstellung der Lendenstütze
und die Anpassungsfähigkeit der hin-
teren Seitensitze
– die Taste für die Verstellung des
Beifahrersitzes– Die Taste für die Bedienung der
elektrisch gesteuerten Sonnenblende
– die Steckdose
– die Fernbedienung für die HI-FI
und TV Funktionen des CONNECT.
ZUR BEACHTUNGVor Benutzung
der Steckdose lesen Sie bitte die An-
weisungen im Abschnitt “Innenaus-
stattung” dieses Kapitels.
Für Zugang zum Fach die Ab-
deckung der Armstütze am Griff A
(Abb. 54) anheben, zum Verschluss
die Abdeckung herunterlassen. BEHEIZUNG (Abb. 55)
Für Einschaltung der seitlichen Sitze
drehen Sie die Bedientaste A(linker
Sitz) oder B(rechter Sitz) auf eine der
Stellungen “1”, “2” oder “3”, die ver-
schiedenen Heizstufen entsprechen,
Für Ausschaltung der Heizung drehen
Sie das Bedienelement auf “0”.
Abb. 53
L0A0076b
Abb. 54
L0A0074b
Abb. 55
L0A0102b
066-141 Thesis TED 11-10-2007 12:11 Pagina 67

68

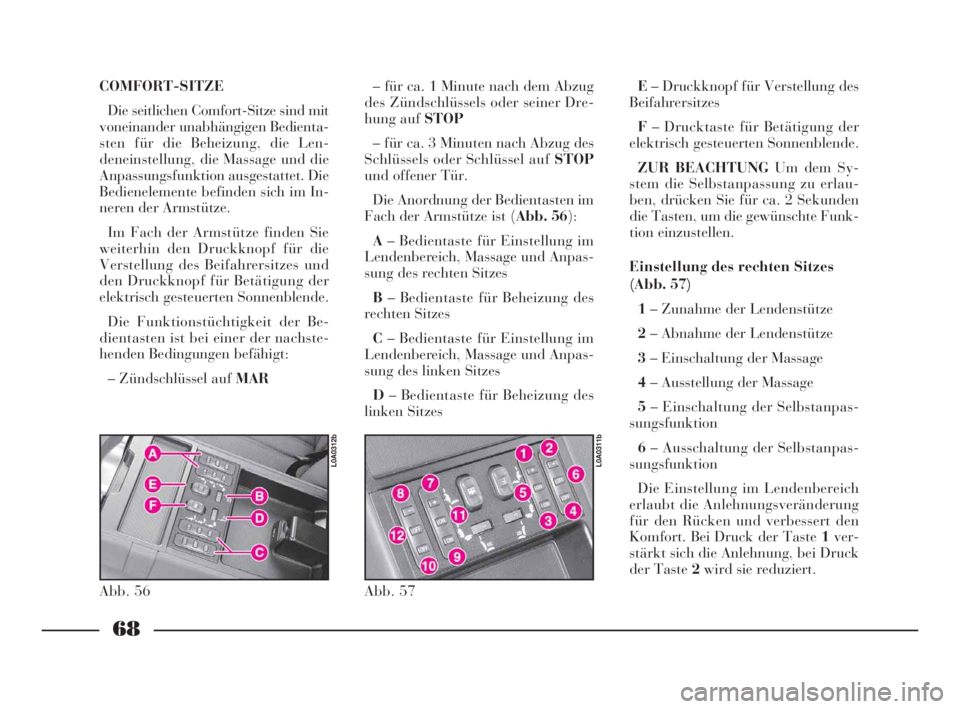

COMFORT-SITZE
Die seitlichen Comfort-Sitze sind mit
voneinander unabhängigen Bedienta-
sten für die Beheizung, die Len-
deneinstellung, die Massage und die
Anpassungsfunktion ausgestattet. Die
Bedienelemente befinden sich im In-
neren der Armstütze.
Im Fach der Armstütze finden Sie
weiterhin den Druckknopf für die
Verstellung des Beifahrersitzes und
den Druckknopf für Betätigung der
elektrisch gesteuerten Sonnenblende.
Die Funktionstüchtigkeit der Be-
dientasten ist bei einer der nachste-
henden Bedingungen befähigt:
– Zündschlüssel auf MAR– für ca. 1 Minute nach dem Abzug
des Zündschlüssels oder seiner Dre-
hung auf STOP
– für ca. 3 Minuten nach Abzug des
Schlüssels oder Schlüssel auf STOP
und offener Tür.
Die Anordnung der Bedientasten im
Fach der Armstütze ist (Abb. 56):
A– Bedientaste für Einstellung im
Lendenbereich, Massage und Anpas-
sung des rechten Sitzes
B– Bedientaste für Beheizung des
rechten Sitzes
C– Bedientaste für Einstellung im
Lendenbereich, Massage und Anpas-
sung des linken Sitzes
D– Bedientaste für Beheizung des
linken SitzesE– Druckknopf für Verstellung des
Beifahrersitzes
F– Drucktaste für Betätigung der
elektrisch gesteuerten Sonnenblende.
ZUR BEACHTUNGUm dem Sy-
stem die Selbstanpassung zu erlau-
ben, drücken Sie für ca. 2 Sekunden
die Tasten, um die gewünschte Funk-
tion einzustellen.
Einstellung des rechten Sitzes
(Abb. 57)
1– Zunahme der Lendenstütze
2– Abnahme der Lendenstütze
3– Einschaltung der Massage
4– Ausstellung der Massage
5– Einschaltung der Selbstanpas-
sungsfunktion
6– Ausschaltung der Selbstanpas-
sungsfunktion
Die Einstellung im Lendenbereich
erlaubt die Anlehnungsveränderung
für den Rücken und verbessert den
Komfort. Bei Druck der Taste 1ver-
stärkt sich die Anlehnung, bei Druck
der Taste 2wird sie reduziert.
Abb. 56
L0A0312b
Abb. 57
L0A0311b
066-141 Thesis TED 11-10-2007 12:11 Pagina 68

69

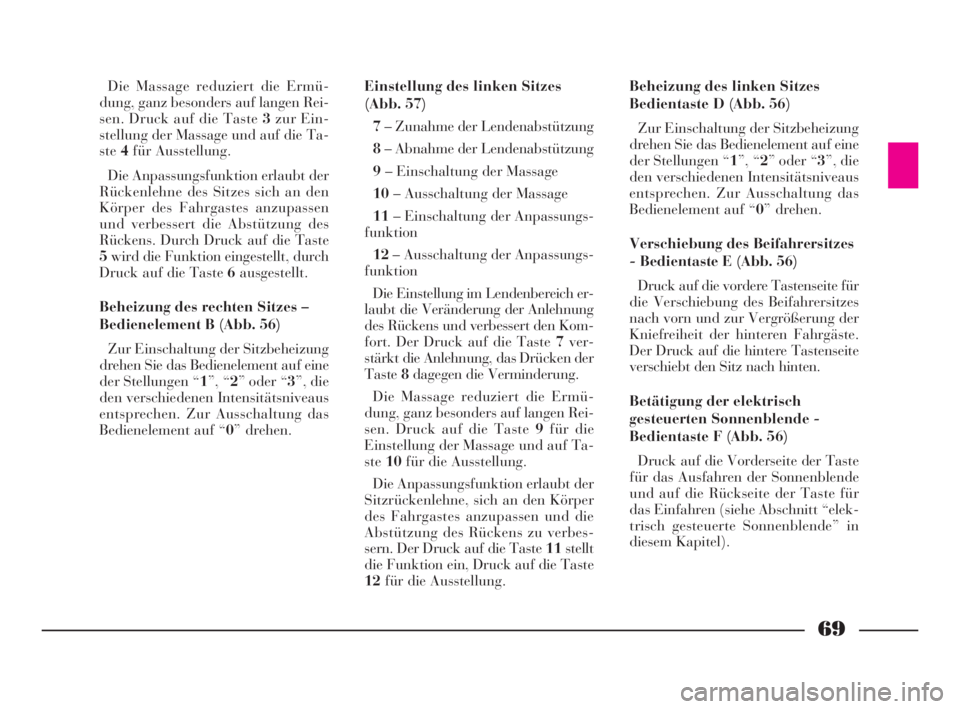

Die Massage reduziert die Ermü-
dung, ganz besonders auf langen Rei-
sen. Druck auf die Taste 3zur Ein-
stellung der Massage und auf die Ta-
ste4für Ausstellung.
Die Anpassungsfunktion erlaubt der
Rückenlehne des Sitzes sich an den
Körper des Fahrgastes anzupassen
und verbessert die Abstützung des
Rückens. Durch Druck auf die Taste
5wird die Funktion eingestellt, durch
Druck auf die Taste 6ausgestellt.
Beheizung des rechten Sitzes –
Bedienelement B (Abb. 56)
Zur Einschaltung der Sitzbeheizung
drehen Sie das Bedienelement auf eine
der Stellungen “1”, “2” oder “3”, die
den verschiedenen Intensitätsniveaus
entsprechen. Zur Ausschaltung das
Bedienelement auf “0” drehen.Einstellung des linken Sitzes
(Abb. 57)
7– Zunahme der Lendenabstützung
8– Abnahme der Lendenabstützung
9– Einschaltung der Massage
10– Ausschaltung der Massage
11– Einschaltung der Anpassungs-
funktion
12– Ausschaltung der Anpassungs-
funktion
Die Einstellung im Lendenbereich er-
laubt die Veränderung der Anlehnung
des Rückens und verbessert den Kom-
fort. Der Druck auf die Taste 7ver-
stärkt die Anlehnung, das Drücken der
Taste8dagegen die Verminderung.
Die Massage reduziert die Ermü-
dung, ganz besonders auf langen Rei-
sen. Druck auf die Taste 9für die
Einstellung der Massage und auf Ta-
ste10für die Ausstellung.
Die Anpassungsfunktion erlaubt der
Sitzrückenlehne, sich an den Körper
des Fahrgastes anzupassen und die
Abstützung des Rückens zu verbes-
sern. Der Druck auf die Taste 11stellt
die Funktion ein, Druck auf die Taste
12für die Ausstellung.Beheizung des linken Sitzes
Bedientaste D (Abb. 56)
Zur Einschaltung der Sitzbeheizung
drehen Sie das Bedienelement auf eine
der Stellungen “1”, “2” oder “3”, die
den verschiedenen Intensitätsniveaus
entsprechen. Zur Ausschaltung das
Bedienelement auf “0” drehen.
Verschiebung des Beifahrersitzes
- Bedientaste E (Abb. 56)
Druck auf die vordere Tastenseite für
die Verschiebung des Beifahrersitzes
nach vorn und zur Vergrößerung der
Kniefreiheit der hinteren Fahrgäste.
Der Druck auf die hintere Tastenseite
verschiebt den Sitz nach hinten.
Betätigung der elektrisch
gesteuerten Sonnenblende -
Bedientaste F (Abb. 56)
Druck auf die Vorderseite der Taste
für das Ausfahren der Sonnenblende
und auf die Rückseite der Taste für
das Einfahren (siehe Abschnitt “elek-
trisch gesteuerte Sonnenblende” in
diesem Kapitel).
066-141 Thesis TED 11-10-2007 12:11 Pagina 69
