Lancia Thesis 2008 Notice d'entretien (in French)

50
FONCTION AUTOCLOSE
(BLOCAGE AUTOMATIQUE
DES PORTES, DU COFFRE A
BAGAGES ET DU VOLET
CARBURANT)
Le Keyless System s’engage à bloquer
automatiquement les serrures des
portes et du hayon du coffre à bagages,
lorsque le propriétaire s’éloigne avec le
dispositif CID de la voiture. La ferme-
ture est confirmée par le clignotement
des clignotants.
Cette fonction peut être désactivée
en agissant sur les sélections du
CONNECT.
La fonction Autoclose n’est pas ac-
tivée dans les cas suivants:
– Si au moment de l’éloignement de
la voiture une ou plusieurs portes ne
sont pas correctement fermées, le ver-
rouillage automatique n’est pas en-
clenché et la voiture reste ouverte: le
propriétaire est averti par le manque
de clignotement des clignotants.
– Si au moment de l’éloignement,
dans l’habitacle ou dans le coffre à
bagages se trouvent d’autres disposi-
tifs CID ou bien si la manette n’est BLOCAGE PORTES ET
ABANDON DE LA VOITURE
(le système de reconnaissance
désactivé)
Pour effectuer le blocage des portes
lorsque les fonctions du système sont
désactivées, procéder comme suit:
– fermer toutes les portes et le coffre
à bagages
– appuyer sur le bouton C(fig. 18)
sur le dispositif CID pour enclencher
le verrouillage centralisé des portes,
du coffre à bagages et de l’alarme
électronique.
Les voyants sur les panneaux des
portes s’allument en rouge pendant 3
secondes environ et ensuite ils com-
menceront à clignoter en fonctionnant
comme agents de dissuasion.
Si une ou plusieurs portes ne sont
pas correctement fermées, les témoins
commencent à clignoter pendant 3 se-
condes au lieu de s’allumer fixement.
Après les 3 secondes de clignotement
les témoins s’éteignent quand même
sauf celui de la porte conducteur qui
commence à clignoter en fonctionnant
comme agent de dissuasion.OUVERTURE DU HAYON DU
COFFRE A BAGAGES
Si le propriétaire de la voiture sou-
haite ouvrir le hayon du coffre à ba-
gages de l’extérieur, lorsque les portes
sont verrouillées, il suffit qu’il s’ap-
proche du coffre à bagages avec le
dispositif CID et qu’il appuie le bou-
ton sur le coffre: la serrure du coffre
à bagages se déverrouille et le coffre à
bagages s’ouvre tandis que les portes
restent bloquées. Si le système
d’alarme est enclenché, la protection
du coffre à bagage est temporaire-
ment exclue ainsi que la protection
volumétrique et celle antisoulèvement.
A la fermeture suivante, le coffre à ba-
gages doit être verrouillé en appuyant
sur le bouton de blocage des portes sur
le dispositif CID, qui enclenchera aussi
la protection de l’alarme.
ATTENTIONAvant de fermer le
coffre à bagages, veiller à emporter
toujours le dispositif CID.
001-065 Thesis FRA 10-10-2007 15:23 Pagina 50

51
– La fonction Autoclose peut être in-
fluencée par la présence de brouillages
électromagnétiques; dans ces cas blo-
quer les portes à l’aide de la télécom-
mande ou en utilisant les serrures des
portes.
La fonction de ver-
rouillage automatique des
serrures n’enclenche pas le
système d’alarme, le verrouillage
de la direction et le dispositif dead
lock non plus.
ATTENTIONLa fonction Autoclose
a pour but de bloquer les portes, le
coffre à bagages et le volet à carbu-
rant lorsque le propriétaire, avec le
dispositif CID, quitte sa voiture. Dans
ce cas (fonction Autoclose activée), si
l’on doit effectuer le ravitaillement en
carburant il faut débloquer le volet
carburant en appuyant sur le bouton
B(fig. 18) sur le CID. pas en position STOP(tableau de
bord allumé ou moteur démarré), le
verrouillage automatique des serrures
n’est pas enclenché.
– Si une anomalie dans le système de
reconnaissance (Keyless System) est
présente.
– Si la batterie du dispositif CID est
à plat.
– Si le dernier démarrage du moteur
a été effectué le dispositif CID en po-
sition d’urgence.
ATTENTION
– Si après le verrouillage des serrures
on ouvre une porte de l’intérieur,
toutes les serrures sont bloquées.
– Si l’on actionne l’ouverture cen-
tralisée des portes en appuyant sur le
bouton du dispositif CID, la fonction
Autoclose (verrouillage automatique)
n’est pas activée. Pour enclencher la
fermeture centralisée il faut appuyer
sur le bouton correspondant du dis-
positif CID.
– La fonction Autoclose activée,
avant de quitter la voiture veiller à
emporter toujours le dispositif CID.FERMETURE/OUVERTURE
CENTRALISEE DES VITRES ET
DU TOIT OUVRANT
Lorsqu’on enclenche/désenclenche
la fermeture centralisée des portes, il
est possible de commander aussi la
fermeture/ouverture des glaces et du
toit ouvrant à condition que les portes
soient correctement fermées.
Pour activer la fermeture centralisée
des glaces et du toit ouvrant, mainte-
nir écrasé le bouton A(fig. 25) de la
télécommande pendant plus de 2 se-
condes après la fermeture des portes:
les lève-glaces et le toit ouvrant sont
activés jusqu’à la fermeture complète
ou jusqu’au relâchement du bouton.
Pour activer l’ouverture centralisée
des glaces et du toit ouvrant, mainte-
fig. 25
L0A0253b
001-065 Thesis FRA 10-10-2007 15:23 Pagina 51

52
Avec le réglage “déblocage porte
conducteur”, il est quand même pos-
sible de débloquer toutes les portes, de
façon à permettre l’accès aux passa-
gers, en appuyant sur le bouton B(fig.
18) sur le dispositif CID ou bien, une
fois la porte côté conducteur ouverte,
sur le bouton de déblocage centralisé
présent sur le panneau de la porte.
Les autres sélections du système de
reconnaissance qui peuvent être acti-
vées/désactivées sont:
– verrouillage automatique des
portes et du coffre à bagages.
Pour la sélection des personnalisa-
tions du système de reconnaissance,
se rapporter au supplément du
CONNECT.
SIGNALISATION D’AVARIE
L’avarie éventuelle du Keyless Sys-
tem est signalée par l’allumage du
symboleYsur l’affichage du tableau
de bord, en même que le message
“DEFAILLANCE SYSTEME PRO-
TECTION VEHICULE”.
ATTENTIONEn cas d’avarie
s’adresser au Réseau Après-vente
Lancia. Avant et pendant l’ac-
tionnement automatique
des lève-glaces et du toit
ouvrant, s’assurer toujours que les
passagers ou les personnes se
trouvant près de la voiture ne
soient pas exposés au risque de lé-
sions provoquées soit par les vitres
ou par le toit en mouvement, soit
par des objets personnels entraî-
nés par ceux-ci. nir écrasé le bouton B(fig. 25) de la
télécommande pendant plus de 2 se-
condes après l’ouverture des portes:
les lève-glaces et le toit ouvrant sont
activés jusqu’à l’ouverture ou jus-
qu’au relâchement du bouton.
Cette fonction peut être utilisée
avant de monter dans la voiture garée
au soleil, pour ventiler l’habitacle.
ATTENTIONNe pas appuyer le dis-
positif CID sur le toit ouvrant à l’exté-
rieur de la voiture, afin d’éviter la
fausse reconnaissance intérieure du CID
même. Veiller à emporter toujours le
dispositif CID (par ex. dans la poche).SELECTIONS DU SYSTEME
Le CONNECT permet de personna-
liser certaines fonctions du système de
reconnaissance Keyless System, par
l’intermédiaire des sélections sélec-
tionnables sur l’affichage du
CONNECT.
Les fonctions “déverrouillage cen-
tralisé” et “verrouillage porte côté
conducteur” de la fermeture centrali-
sée peuvent être sélectionnées même
pour le Keyless System et fonction-
nent de cette manière:
– déverrouillage centralisé: toutes les
portes de la voiture sont bloquées si-
multanément et l’accès est permis de
chaque porte.
– déverrouillage porte du conduc-
teur: l’accès se produit par la porte du
conducteur alors que les autres portes
restent bloquées, en empêchant ainsi
l’accès aux personnes non autorisées.
Dan ce cas le voyant sur le panneau
de la porte du conducteur s’éclaire de
vert alors que ceux des autres portes
restent éteints.
001-065 Thesis FRA 10-10-2007 15:23 Pagina 52

53
DEMANDE DE DISPOSITIFS
CID SUPPLÉMENTAIRES
Le récepteur du Keyless System peut
reconnaître jusqu’à 4 dispositifs CID.
Si outre ceux fournis vous en avez
demandé d’autres supplémentaires,
souvenez-vous que l’opération de pro-
grammation doit être effectuée simul-
tanément pour tous les dispositifs
CID.
Donc, s’il s’avérait nécessaire, pour
tout autre motif, un nouveau disposi-
tif CID, s’adresser directement au Ré-
seau Après-vente Lanciaen emme-
nant toutes les clés que l’on possède
et les dispositifs CID, la CODE card,
un document personnel d’identité et
les documents prouvant la possession
de la voiture.HOMOLOGATION
MINISTERIELLE
En respectant la législation en vi-
gueur dans chaque Pays en matière de
fréquence radio, nous soulignons que
pour les marchés qui exigent le mar-
quage de l’émetteur, le numéro d’ho-
mologation a été inscrit sur le dispo-
sitif CID.
Selon les versions/ marchés, le mar-
quage du code peut être reproduit
également sur le dispositif CID et/ou
sur le récepteur.REMPLACEMENT DE LA
BATTERIE DU DISPOSITIF CID
Si la batterie du dispositif CID est
presque à plat, les performances du
système empirent. Dans ce cas il faut
remplacer la batterie avec une neuve
du même type que l’on trouve chez
tous les revendeurs ordinaires.
Les batteries usées sont
nocives pour l’environne-
ment. Elles doivent être je-
tées dans des récipients expressé-
ment prévus, comme le prescrivent
les normes en vigueur. Eviter de
les exposer à des flammes libres et
aux températures élevées. Tenir
loin de la portée des enfants.
fig. 26
L0A6010b
001-065 Thesis FRA 10-10-2007 15:23 Pagina 53

54
PORTES
fig. 29
L0A0174b
Avant d’ouvrir une porte,
s’assurer que cette ma-
noeuvre puisse se faire en
toute sécurité.
OUVERTURE/FERMETURE DE
L’EXTERIEUR
A portes fermées, appuyer sur le bou-
tonAoB(fig. 29) sur la tête de la clé
respectivement pour déverrouiller ou
verrouiller les serrures, ou bien intro-
duire la clé dans la serrure de l’une des
portes avant(fig. 30).
ATTENTIONLa présence d’ondes
électromagnétiques, bien qu’elle n’en-
dommage pas le dispositif CID, peut
influencer la durée de la batterie. Evi-
ter donc de laisser longtemps le CID
près de dispositifs électroniques (par
ex. écran PC, téléviseurs, etc.).
ATTENTIONLes dispositifs élec-
troniques (par ex. téléphones cellu-
laires, PDA, etc.) peuvent influencer
la reconnaissance correcte du dispo-
sitif CID de la part du système Key-
less System. Veiller à maintenir le dis-
positif CID séparé de ces dispositifs,
par exemple dans des poches diffé-
rentes. Pour remplacer la batterie:
– enlever le couvercle A(fig. 26) en
faisant pression sur le point B
– enlever la clé de secours C(fig. 27)
– remplacer la batterie D(fig. 28)
en l’introduisant avec le pôle (+)
tourné vers le haut.
– réintroduire la clé de secours
– remonter le dispositif d’ouverture
en appuyant pour le bloquer.
ATTENTIONIl est recommandé de
ne pas toucher les contacts électriques
présents à l'intérieur du CID et d'en
éviter le contact avec des liquides ou
de la poussière.
fig. 27
L0A6011b
fig. 28
L0A6012b
001-065 Thesis FRA 10-10-2007 15:23 Pagina 54

55

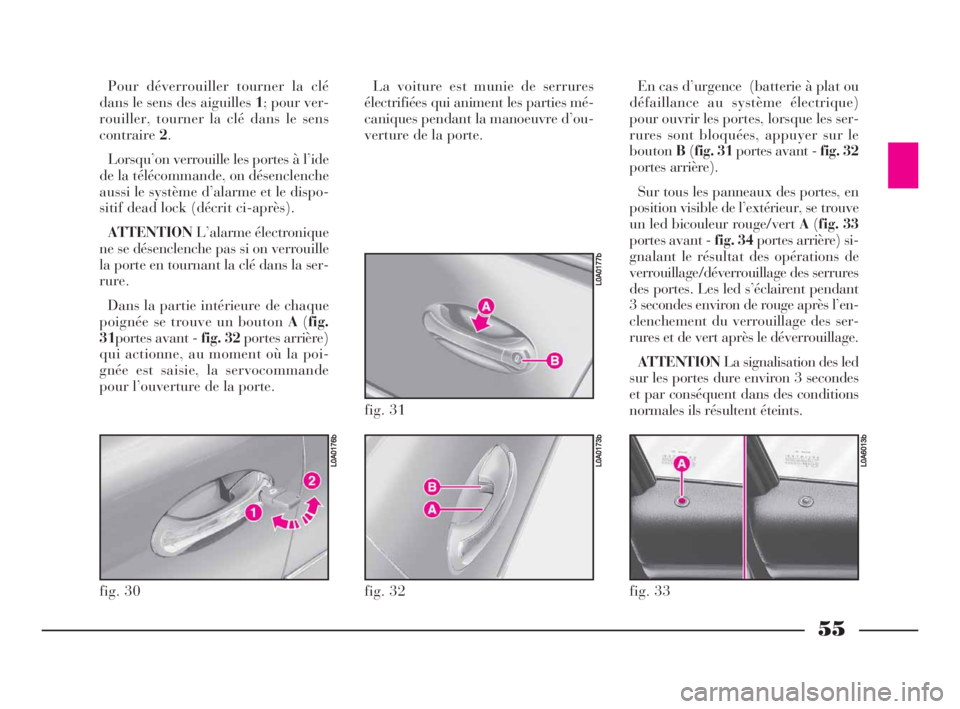

Pour déverrouiller tourner la clé
dans le sens des aiguilles 1; pour ver-
rouiller, tourner la clé dans le sens
contraire2.
Lorsqu’on verrouille les portes à l’ide
de la télécommande, on désenclenche
aussi le système d’alarme et le dispo-
sitif dead lock (décrit ci-après).
ATTENTIONL’alarme électronique
ne se désenclenche pas si on verrouille
la porte en tournant la clé dans la ser-
rure.
Dans la partie intérieure de chaque
poignée se trouve un bouton A(fig.
31portes avant -fig. 32 portes arrière)
qui actionne, au moment où la poi-
gnée est saisie, la servocommande
pour l’ouverture de la porte.La voiture est munie de serrures
électrifiées qui animent les parties mé-
caniques pendant la manoeuvre d’ou-
verture de la porte.
fig. 30
L0A0176b
fig. 32
L0A0173b
fig. 31
L0A0177b
En cas d’urgence (batterie à plat ou
défaillance au système électrique)
pour ouvrir les portes, lorsque les ser-
rures sont bloquées, appuyer sur le
boutonB(fig. 31 portes avant -fig. 32
portes arrière).
Sur tous les panneaux des portes, en
position visible de l’extérieur, se trouve
un led bicouleur rouge/vert A(fig. 33
portes avant -fig. 34 portes arrière) si-
gnalant le résultat des opérations de
verrouillage/déverrouillage des serrures
des portes. Les led s’éclairent pendant
3 secondes environ de rouge après l’en-
clenchement du verrouillage des ser-
rures et de vert après le déverrouillage.
ATTENTIONLa signalisation des led
sur les portes dure environ 3 secondes
et par conséquent dans des conditions
normales ils résultent éteints.
fig. 33
L0A6013b
001-065 Thesis FRA 10-10-2007 15:23 Pagina 55

56

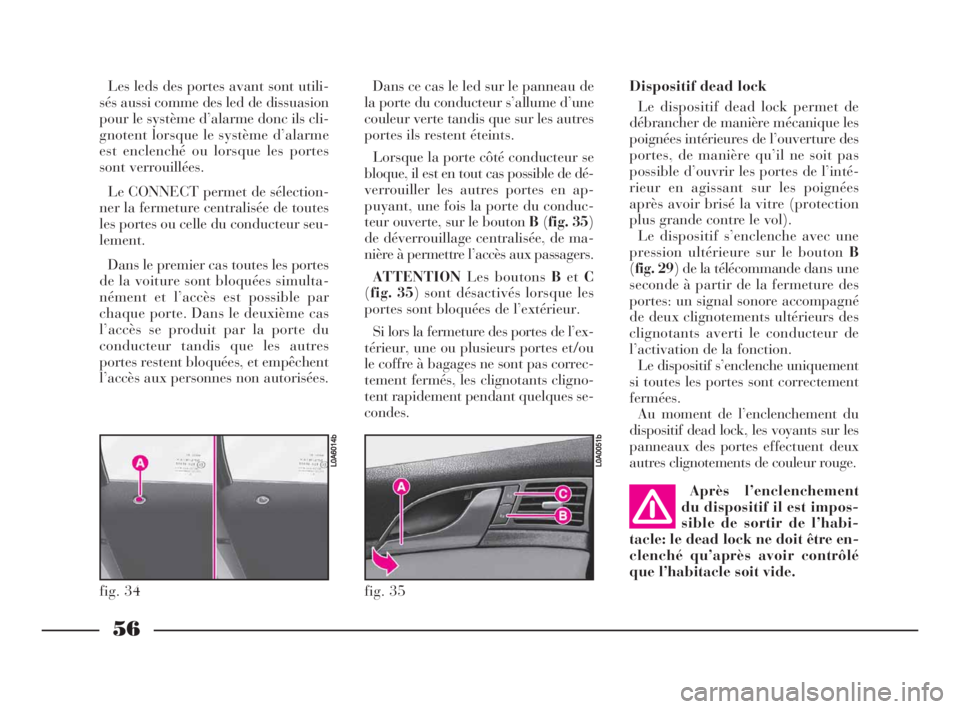

Dispositif dead lock
Le dispositif dead lock permet de
débrancher de manière mécanique les
poignées intérieures de l’ouverture des
portes, de manière qu’il ne soit pas
possible d’ouvrir les portes de l’inté-
rieur en agissant sur les poignées
après avoir brisé la vitre (protection
plus grande contre le vol).
Le dispositif s’enclenche avec une
pression ultérieure sur le bouton B
(fig. 29) de la télécommande dans une
seconde à partir de la fermeture des
portes: un signal sonore accompagné
de deux clignotements ultérieurs des
clignotants averti le conducteur de
l’activation de la fonction.
Le dispositif s’enclenche uniquement
si toutes les portes sont correctement
fermées.
Au moment de l’enclenchement du
dispositif dead lock, les voyants sur les
panneaux des portes effectuent deux
autres clignotements de couleur rouge.
Après l’enclenchement
du dispositif il est impos-
sible de sortir de l’habi-
tacle: le dead lock ne doit être en-
clenché qu’après avoir contrôlé
que l’habitacle soit vide.Les leds des portes avant sont utili-
sés aussi comme des led de dissuasion
pour le système d’alarme donc ils cli-
gnotent lorsque le système d’alarme
est enclenché ou lorsque les portes
sont verrouillées.
Le CONNECT permet de sélection-
ner la fermeture centralisée de toutes
les portes ou celle du conducteur seu-
lement.
Dans le premier cas toutes les portes
de la voiture sont bloquées simulta-
nément et l’accès est possible par
chaque porte. Dans le deuxième cas
l’accès se produit par la porte du
conducteur tandis que les autres
portes restent bloquées, et empêchent
l’accès aux personnes non autorisées.Dans ce cas le led sur le panneau de
la porte du conducteur s’allume d’une
couleur verte tandis que sur les autres
portes ils restent éteints.
Lorsque la porte côté conducteur se
bloque, il est en tout cas possible de dé-
verrouiller les autres portes en ap-
puyant, une fois la porte du conduc-
teur ouverte, sur le bouton B(fig. 35)
de déverrouillage centralisée, de ma-
nière à permettre l’accès aux passagers.
ATTENTIONLes boutons BetC
(fig. 35) sont désactivés lorsque les
portes sont bloquées de l’extérieur.
Si lors la fermeture des portes de l’ex-
térieur, une ou plusieurs portes et/ou
le coffre à bagages ne sont pas correc-
tement fermés, les clignotants cligno-
tent rapidement pendant quelques se-
condes.
fig. 34
L0A6014b
fig. 35
L0A0051b
001-065 Thesis FRA 10-10-2007 15:23 Pagina 56

57

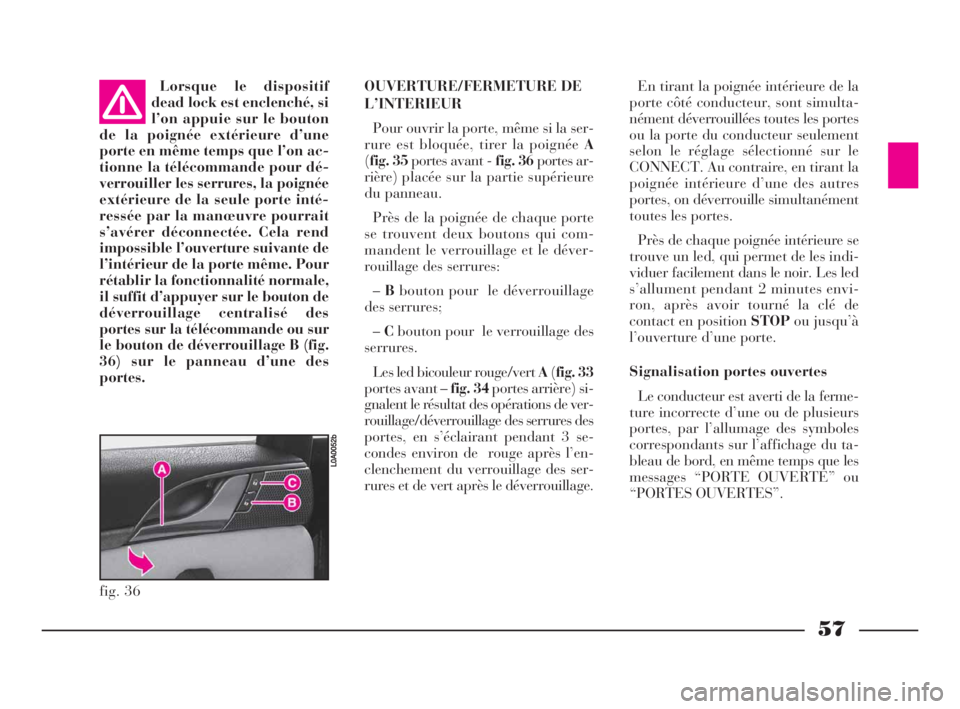

OUVERTURE/FERMETURE DE
L’INTERIEUR
Pour ouvrir la porte, même si la ser-
rure est bloquée, tirer la poignée A
(fig. 35 portes avant -fig. 36 portes ar-
rière) placée sur la partie supérieure
du panneau.
Près de la poignée de chaque porte
se trouvent deux boutons qui com-
mandent le verrouillage et le déver-
rouillage des serrures:
–Bbouton pour le déverrouillage
des serrures;
–Cbouton pour le verrouillage des
serrures.
Les led bicouleur rouge/vert A(fig. 33
portes avant –fig. 34 portes arrière) si-
gnalent le résultat des opérations de ver-
rouillage/déverrouillage des serrures des
portes, en s’éclairant pendant 3 se-
condes environ de rouge après l’en-
clenchement du verrouillage des ser-
rures et de vert après le déverrouillage.
fig. 36
L0A0052b
Lorsque le dispositif
dead lock est enclenché, si
l’on appuie sur le bouton
de la poignée extérieure d’une
porte en même temps que l’on ac-
tionne la télécommande pour dé-
verrouiller les serrures, la poignée
extérieure de la seule porte inté-
ressée par la manœuvre pourrait
s’avérer déconnectée. Cela rend
impossible l’ouverture suivante de
l’intérieur de la porte même. Pour
rétablir la fonctionnalité normale,
il suffit d’appuyer sur le bouton de
déverrouillage centralisé des
portes sur la télécommande ou sur
le bouton de déverrouillage B (fig.
36) sur le panneau d’une des
portes.En tirant la poignée intérieure de la
porte côté conducteur, sont simulta-
nément déverrouillées toutes les portes
ou la porte du conducteur seulement
selon le réglage sélectionné sur le
CONNECT. Au contraire, en tirant la
poignée intérieure d’une des autres
portes, on déverrouille simultanément
toutes les portes.
Près de chaque poignée intérieure se
trouve un led, qui permet de les indi-
viduer facilement dans le noir. Les led
s’allument pendant 2 minutes envi-
ron, après avoir tourné la clé de
contact en position STOPou jusqu’à
l’ouverture d’une porte.
Signalisation portes ouvertes
Le conducteur est averti de la ferme-
ture incorrecte d’une ou de plusieurs
portes, par l’allumage des symboles
correspondants sur l’affichage du ta-
bleau de bord, en même temps que les
messages “PORTE OUVERTE” ou
“PORTES OUVERTES”.
001-065 Thesis FRA 10-10-2007 15:23 Pagina 57

58

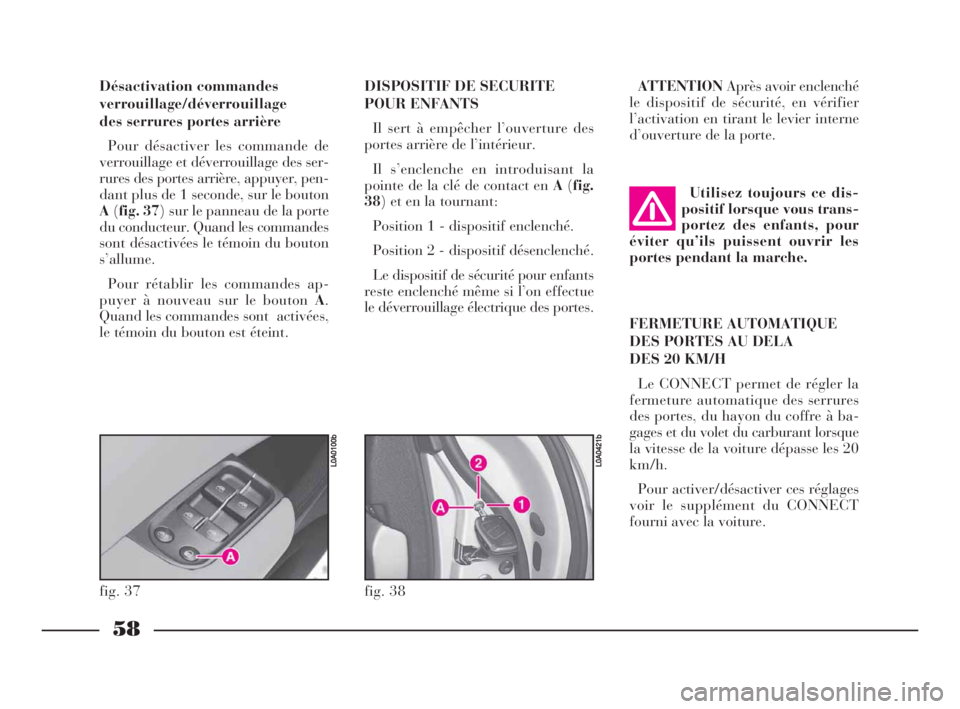

DISPOSITIF DE SECURITE
POUR ENFANTS
Il sert à empêcher l’ouverture des
portes arrière de l’intérieur.
Il s’enclenche en introduisant la
pointe de la clé de contact en A(fig.
38) et en la tournant:
Position 1 - dispositif enclenché.
Position 2 - dispositif désenclenché.
Le dispositif de sécurité pour enfants
reste enclenché même si l’on effectue
le déverrouillage électrique des portes.
FERMETURE AUTOMATIQUE
DES PORTES AU DELA
DES 20 KM/H
Le CONNECT permet de régler la
fermeture automatique des serrures
des portes, du hayon du coffre à ba-
gages et du volet du carburant lorsque
la vitesse de la voiture dépasse les 20
km/h.
Pour activer/désactiver ces réglages
voir le supplément du CONNECT
fourni avec la voiture.
fig. 37
L0A0100b
Désactivation commandes
verrouillage/déverrouillage
des serrures portes arrière
Pour désactiver les commande de
verrouillage et déverrouillage des ser-
rures des portes arrière, appuyer, pen-
dant plus de 1 seconde, sur le bouton
A(fig. 37) sur le panneau de la porte
du conducteur. Quand les commandes
sont désactivées le témoin du bouton
s’allume.
Pour rétablir les commandes ap-
puyer à nouveau sur le bouton A.
Quand les commandes sont activées,
le témoin du bouton est éteint.
fig. 38
L0A0421b
ATTENTIONAprès avoir enclenché
le dispositif de sécurité, en vérifier
l’activation en tirant le levier interne
d’ouverture de la porte.
Utilisez toujours ce dis-
positif lorsque vous trans-
portez des enfants, pour
éviter qu’ils puissent ouvrir les
portes pendant la marche.
001-065 Thesis FRA 10-10-2007 15:23 Pagina 58

59
FONCTION AUTOCLOSE
(FERMETURE AUTOMATIQUE
AVEC LE SYSTEME DE
RECONNAISSANCE KEYLESS
SYSTEM)
Sur les versions équipées de Keyless
System il est possible d’activer/désac-
tiver, en agissant sur les réglages du
CONNECT, la fonction “Autoclose”
qui permet d’obtenir le verrouillage
automatique des serrures des portes
et du coffre à bagages lors de l’éloi-
gnement de la voiture du dispositif
CID.
Si lors de l’éloignement, une ou plu-
sieurs portes ne sont pas correctement
fermées, la voiture reste ouverte et un
deuxième signal sonore averti du
manque de verrouillage des serrures.
La fonction “Autoclose” n’enclenche
ni le système d’alarme ni le dispositif
dead lock des portes (se rapporter
aux indications du paragraphe cor-
respondant). Ces fonctions sont en
tout cas activables à l’aide de la télé-
commande.DEVERROUILLAGE DES
SERRURES EN CAS
D’INCENDIE
En cas de choc avec l’activation de
l’interrupteur à inertie, les serrures
des portes peuvent être automatique-
ment déverrouillées pour permettre
aux sauveteurs d’accéder dans l’habi-
tacle de l’extérieur.L’ouverture des portes de
l’extérieur est de toute fa-
çon subordonnée aux
conditions de celles-ci après le
choc: si une porte est déformée il
peut être impossible de l’ouvrir
même si la serrure est déver-
rouillée. Dans ce cas essayer d’ou-
vrir les autres portes de la voiture.
INITIALISATION CENTRAL
VERROUILLAGE DES PORTES
Toutes les fois qu’on connecte de
nouveau électriquement la batterie ou
qu’on la recharge après qu’elle est
complètement à plat ou bien après le
remplacement d’un des fusibles de
protection, pour rétablir le fonction-
nement correct du verrouillage des
portes, de la climatisation et du sys-
tème ESP il faut effectuer les opéra-
tions d’initialisation décrites au para-
graphe “Si l’on doit déconnecter la
batterie” dans le chapitre “S’il vous
arrive”. Les connexions méca-
niques extérieures sont ac-
tives que lorsque les portes
sont verrouillées.
Au cas où le conducteur active la
fermeture centralisée de l’intérieur
et, à la suite d’un choc avec un in-
terrupteur à inertie il n’a pas pu
activer la fonction de déver-
rouillage automatique des serrures
pour la perte ou l’endommage-
ment de la batterie, il ne sera pas
possible d’accéder à l’habitacle de
l’extérieur.
001-065 Thesis FRA 10-10-2007 15:23 Pagina 59
