Lancia Thesis 2008 Notice d'entretien (in French)

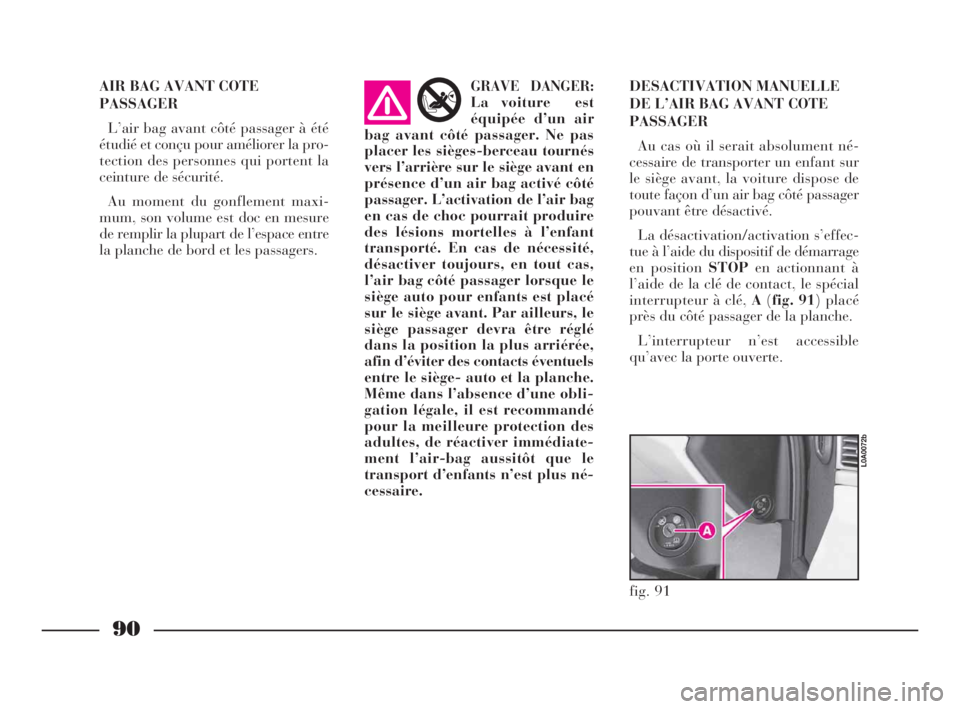

90
AIR BAG AVANT COTE
PASSAGER
L’air bag avant côté passager à été
étudié et conçu pour améliorer la pro-
tection des personnes qui portent la
ceinture de sécurité.
Au moment du gonflement maxi-
mum, son volume est doc en mesure
de remplir la plupart de l’espace entre
la planche de bord et les passagers.GRAVE DANGER:
La voiture est
équipée d’un air
bag avant côté passager. Ne pas
placer les sièges-berceau tournés
vers l’arrière sur le siège avant en
présence d’un air bag activé côté
passager. L’activation de l’air bag
en cas de choc pourrait produire
des lésions mortelles à l’enfant
transporté. En cas de nécessité,
désactiver toujours, en tout cas,
l’air bag côté passager lorsque le
siège auto pour enfants est placé
sur le siège avant. Par ailleurs, le
siège passager devra être réglé
dans la position la plus arriérée,
afin d’éviter des contacts éventuels
entre le siège- auto et la planche.
Même dans l’absence d’une obli-
gation légale, il est recommandé
pour la meilleure protection des
adultes, de réactiver immédiate-
ment l’air-bag aussitôt que le
transport d’enfants n’est plus né-
cessaire.
AIRBAGDESACTIVATION MANUELLE
DE L’AIR BAG AVANT COTE
PASSAGER
Au cas où il serait absolument né-
cessaire de transporter un enfant sur
le siège avant, la voiture dispose de
toute façon d’un air bag côté passager
pouvant être désactivé.
La désactivation/activation s’effec-
tue à l’aide du dispositif de démarrage
en position STOPen actionnant à
l’aide de la clé de contact, le spécial
interrupteur à clé, A(fig. 91) placé
près du côté passager de la planche.
L’interrupteur n’est accessible
qu’avec la porte ouverte.
fig. 91
L0A0072b
066-141 Thesis FRA 10-10-2007 13:35 Pagina 90

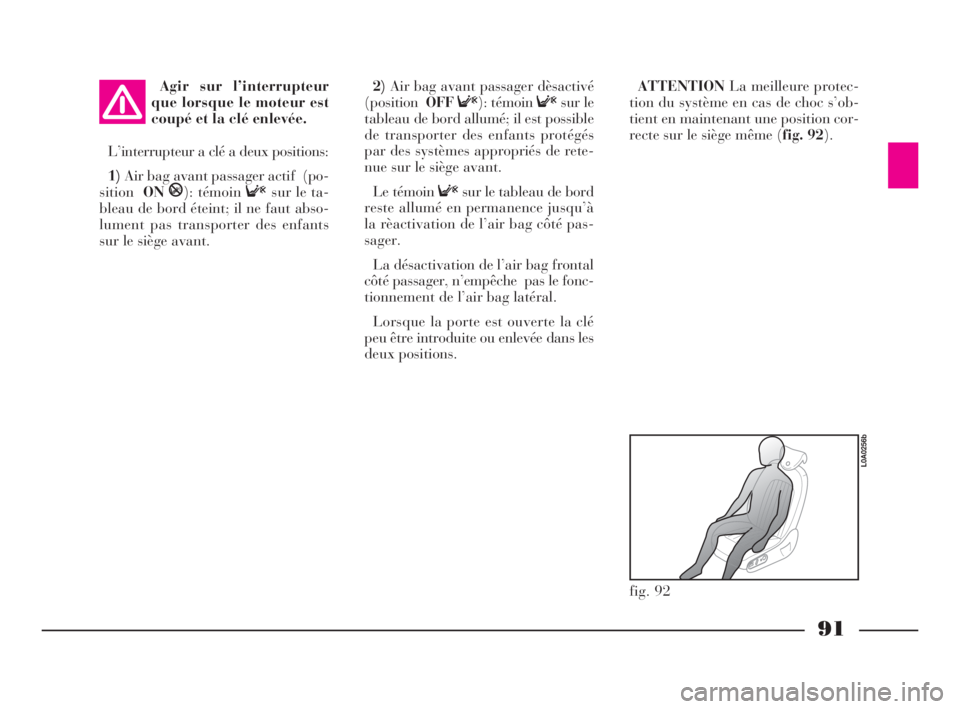

91
Agir sur l’interrupteur
que lorsque le moteur est
coupé et la clé enlevée.
L’interrupteur a clé a deux positions:
1)Air bag avant passager actif (po-
sitionON
P): témoin Fsur le ta-
bleau de bord éteint; il ne faut abso-
lument pas transporter des enfants
sur le siège avant.
2)Air bag avant passager dèsactivé
(positionOFFF): témoin Fsur le
tableau de bord allumé; il est possible
de transporter des enfants protégés
par des systèmes appropriés de rete-
nue sur le siège avant.
Le témoin Fsur le tableau de bord
reste allumé en permanence jusqu’à
la rèactivation de l’air bag côté pas-
sager.
La désactivation de l’air bag frontal
côté passager, n’empêche pas le fonc-
tionnement de l’air bag latéral.
Lorsque la porte est ouverte la clé
peu être introduite ou enlevée dans les
deux positions. ATTENTIONLa meilleure protec-
tion du système en cas de choc s’ob-
tient en maintenant une position cor-
recte sur le siège même (fig. 92).
fig. 92
L0A0256b
066-141 Thesis FRA 10-10-2007 13:35 Pagina 91

En cas de chocs latéraux de faible
importance (pour lesquels l’action de
retenue exercée par les ceintures de
sécurité est suffisante), l’air bag ne se
déploie pas. Dans ce cas aussi il est
nécessaire d’attacher toujours les cein-
tures de sécurité qui, en cas de choc
latéral, assurent toujours le position-
nement correct de la personne et en
évitent l’expulsion en cas de chocs très
violents.
Les air bags latéraux avant et arrière
ne remplacent donc pas, mais com-
plètent l’utilisation des ceintures, qu’il
est toujours recommandé d’utiliser,
comme d’ailleurs le prescrit la législa-
tion en Europe et dans la plupart des
pays extraeuropéens.

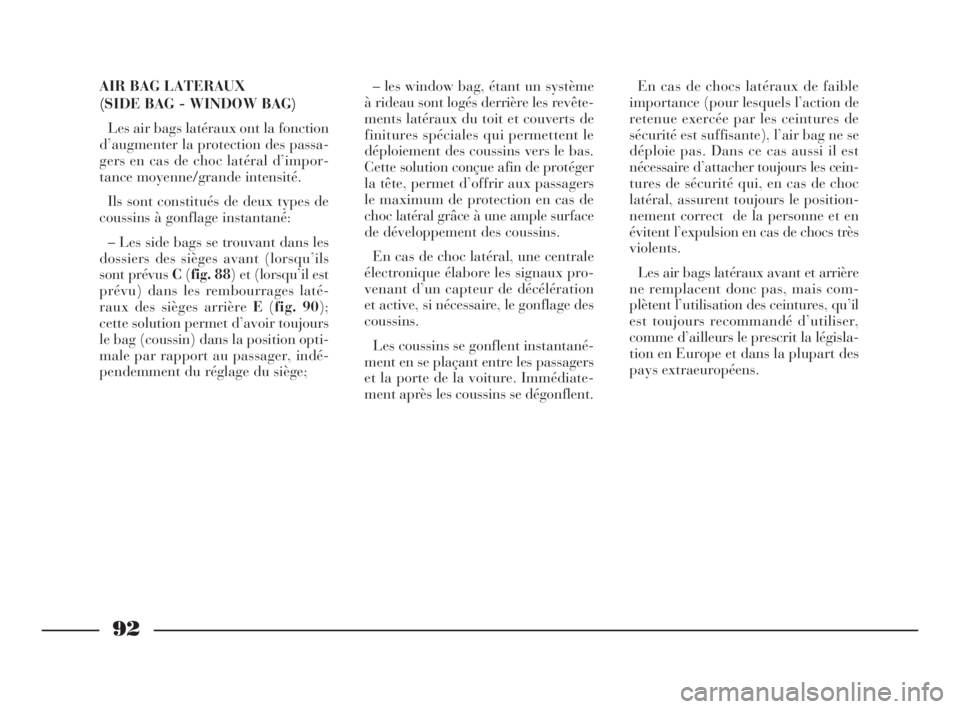

92
AIR BAG LATERAUX
(SIDE BAG - WINDOW BAG)
Les air bags latéraux ont la fonction
d’augmenter la protection des passa-
gers en cas de choc latéral d’impor-
tance moyenne/grande intensité.
Ils sont constitués de deux types de
coussins à gonflage instantané:
– Les side bags se trouvant dans les
dossiers des sièges avant (lorsqu’ils
sont prévus C(fig. 88) et (lorsqu’il est
prévu) dans les rembourrages laté-
raux des sièges arrière E(fig. 90);
cette solution permet d’avoir toujours
le bag (coussin) dans la position opti-
male par rapport au passager, indé-
pendemment du réglage du siège;– les window bag, étant un système
à rideau sont logés derrière les revête-
ments latéraux du toit et couverts de
finitures spéciales qui permettent le
déploiement des coussins vers le bas.
Cette solution conçue afin de protéger
la tête, permet d’offrir aux passagers
le maximum de protection en cas de
choc latéral grâce à une ample surface
de développement des coussins.
En cas de choc latéral, une centrale
électronique élabore les signaux pro-
venant d’un capteur de décélération
et active, si nécessaire, le gonflage des
coussins.
Les coussins se gonflent instantané-
ment en se plaçant entre les passagers
et la porte de la voiture. Immédiate-
ment après les coussins se dégonflent.
066-141 Thesis FRA 10-10-2007 13:35 Pagina 92

ATTENTIONSi le témoin ¬ne
s’allume pas en tournant la clé en po-
sitionMARou s’il reste allumé pen-
dant la marche (avec le message vi-
sualisé sur l’affichage), une anomalie
dans les systèmes de retenue peut être
présente; dans ce cas, les air bag ou
les prétensionneurs pourraient ne pas
s’activer en cas de choc ou, plus rare-
ment, s’activer de façon erronée.
Avant de poursuivre la marche,
contacter le Réseau Après-vente
Lanciapour le contrôle immédiat du
système.
Le système Air bag a une validité de
14 ans en ce qui concerne la charge py-
rotechnique et de 10 ans en ce qui
concerne le contact spiralé (voir l’éti-
quette placée sur la porte avant
gauche). A l’approche de ces échéances,
s'adresser au Réseau Après-vente
Lanciapour le remplacer.
ATTENTIONEn cas d’accident où
l’un des dispositifs de sécurité a été
activé, s’adresser au Réseau Après-
vente Lanciapour les faire rempla-
cer et pour faire vérifier l’intégrité du
système électrique. Ne jamais pencher la tête,
les bras et les coudes au
dehors de la vitre.
93
Le fonctionnement des air bags la-
téraux avant n’est pas désactivé par
l’interrupteur de commande de désac-
tivation de l’air bag frontal passager.
ATTENTIONLa meilleure protec-
tion du système en cas de choc latéral
s’obtient en maintenant une position
correcte sur le siège, en permettant
ainsi un déploiement correct du win-
dow bag.ATTENTIONL’activation des Air
bags frontaux et/ou latéraux avant et
arrière est possible si la voiture est
soumise à de forts chocs ou accidents
qui interessent la zone sous la coque,
comme par exemple, des chos violents
contre les marches, des trottoirs ou
des reliefs fixes du sol, des chutes de
la voiture dans de grands trous ou
creux de la route.
ATTENTIONL’entrée en fonction
des air bags libère une petite quantité
de poussière. Ces poussières ne sont
pas nocives et n'indiquent pas le dé-
but d’incendie; de plus la surface du
coussin déployé et l’intérieur de la voi-
ture peuvent être recouverts d’un ré-
sidu poussiéreux: cette poussière peut
irriter la peau et les yeux. Dans ces
cas, se laver avec du savon neutre et
de l’eau.
Ne pas appuyer la tête,
les bras et les coudes sur la
porte, sur les glaces et
dans la zone du window bag pour
éviter des blessures pendant la
phase de gonflage.
066-141 Thesis FRA 10-10-2007 13:35 Pagina 93

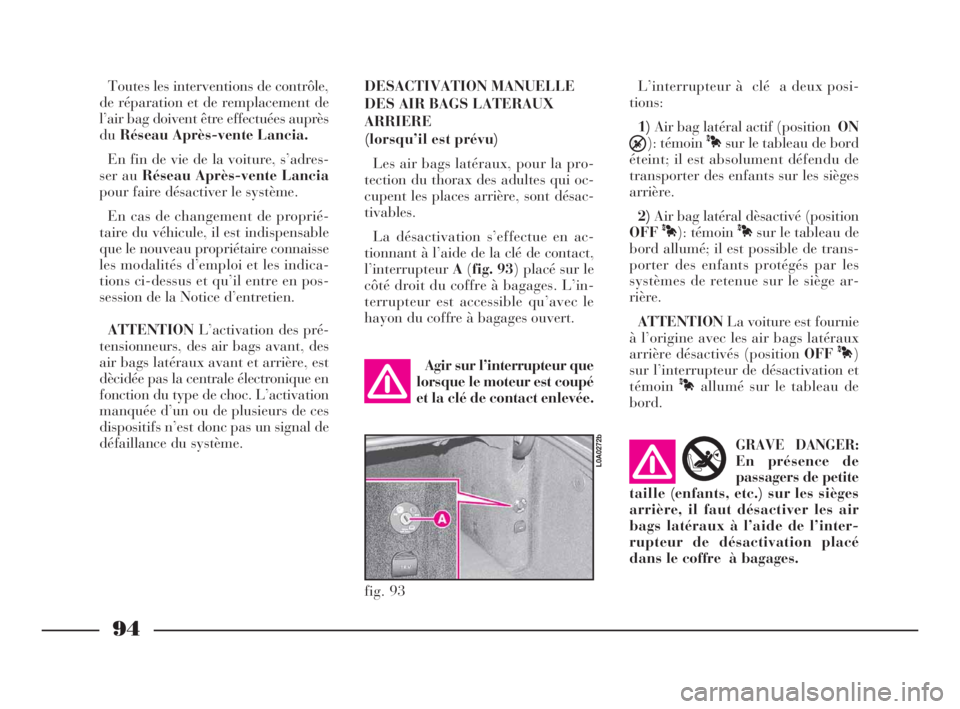

94
fig. 93
L0A0272b
Toutes les interventions de contrôle,
de réparation et de remplacement de
l’air bag doivent être effectuées auprès
duRéseau Après-vente Lancia.
En fin de vie de la voiture, s’adres-
ser au Réseau Après-vente Lancia
pour faire désactiver le système.
En cas de changement de proprié-
taire du véhicule, il est indispensable
que le nouveau propriétaire connaisse
les modalités d’emploi et les indica-
tions ci-dessus et qu’il entre en pos-
session de la Notice d’entretien.
ATTENTIONL’activation des pré-
tensionneurs, des air bags avant, des
air bags latéraux avant et arrière, est
dècidée pas la centrale électronique en
fonction du type de choc. L’activation
manquée d’un ou de plusieurs de ces
dispositifs n’est donc pas un signal de
défaillance du système.DESACTIVATION MANUELLE
DES AIR BAGS LATERAUX
ARRIERE
(lorsqu’il est prévu)
Les air bags latéraux, pour la pro-
tection du thorax des adultes qui oc-
cupent les places arrière, sont désac-
tivables.
La désactivation s’effectue en ac-
tionnant à l’aide de la clé de contact,
l’interrupteurA(fig. 93) placé sur le
côté droit du coffre à bagages. L’in-
terrupteur est accessible qu’avec le
hayon du coffre à bagages ouvert.L’interrupteur à clé a deux posi-
tions:
1)Air bag latéral actif (positionON
Õ): témoin
Àsur le tableau de bord
éteint; il est absolument défendu de
transporter des enfants sur les sièges
arrière.
2)Air bag latéral dèsactivé (position
OFF
À): témoin Àsur le tableau de
bord allumé; il est possible de trans-
porter des enfants protégés par les
systèmes de retenue sur le siège ar-
rière.
ATTENTIONLa voiture est fournie
à l’origine avec les air bags latéraux
arrière désactivés (position OFF
À)
sur l’interrupteur de désactivation et
témoin
Àallumé sur le tableau de
bord. Agir sur l’interrupteur que
lorsque le moteur est coupé
et la clé de contact enlevée.
GRAVE DANGER:
En présence de
passagers de petite
taille (enfants, etc.) sur les sièges
arrière, il faut désactiver les air
bags latéraux à l’aide de l’inter-
rupteur de désactivation placé
dans le coffre à bagages.
AIRBAG
066-141 Thesis FRA 10-10-2007 13:35 Pagina 94

95

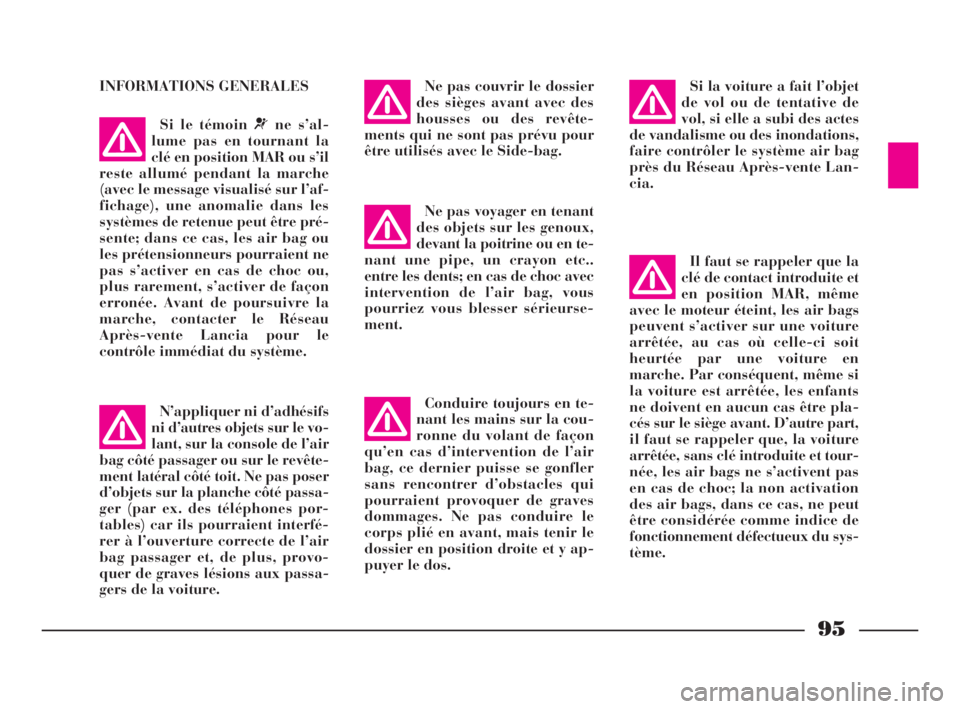

INFORMATIONS GENERALES
N’appliquer ni d’adhésifs
ni d’autres objets sur le vo-
lant, sur la console de l’air
bag côté passager ou sur le revête-
ment latéral côté toit. Ne pas poser
d’objets sur la planche côté passa-
ger (par ex. des téléphones por-
tables) car ils pourraient interfé-
rer à l’ouverture correcte de l’air
bag passager et, de plus, provo-
quer de graves lésions aux passa-
gers de la voiture.
Si le témoin ¬ne s’al-
lume pas en tournant la
clé en position MAR ou s’il
reste allumé pendant la marche
(avec le message visualisé sur l’af-
fichage), une anomalie dans les
systèmes de retenue peut être pré-
sente; dans ce cas, les air bag ou
les prétensionneurs pourraient ne
pas s’activer en cas de choc ou,
plus rarement, s’activer de façon
erronée. Avant de poursuivre la
marche, contacter le Réseau
Après-vente Lancia pour le
contrôle immédiat du système.
Ne pas couvrir le dossier
des sièges avant avec des
housses ou des revête-
ments qui ne sont pas prévu pour
être utilisés avec le Side-bag.
Ne pas voyager en tenant
des objets sur les genoux,
devant la poitrine ou en te-
nant une pipe, un crayon etc..
entre les dents; en cas de choc avec
intervention de l’air bag, vous
pourriez vous blesser sérieurse-
ment.
Conduire toujours en te-
nant les mains sur la cou-
ronne du volant de façon
qu’en cas d’intervention de l’air
bag, ce dernier puisse se gonfler
sans rencontrer d’obstacles qui
pourraient provoquer de graves
dommages. Ne pas conduire le
corps plié en avant, mais tenir le
dossier en position droite et y ap-
puyer le dos.Si la voiture a fait l’objet
de vol ou de tentative de
vol, si elle a subi des actes
de vandalisme ou des inondations,
faire contrôler le système air bag
près du Réseau Après-vente Lan-
cia.
Il faut se rappeler que la
clé de contact introduite et
en position MAR, même
avec le moteur éteint, les air bags
peuvent s’activer sur une voiture
arrêtée, au cas où celle-ci soit
heurtée par une voiture en
marche. Par conséquent, même si
la voiture est arrêtée, les enfants
ne doivent en aucun cas être pla-
cés sur le siège avant. D’autre part,
il faut se rappeler que, la voiture
arrêtée, sans clé introduite et tour-
née, les air bags ne s’activent pas
en cas de choc; la non activation
des air bags, dans ce cas, ne peut
être considérée comme indice de
fonctionnement défectueux du sys-
tème.
066-141 Thesis FRA 10-10-2007 13:35 Pagina 95

96

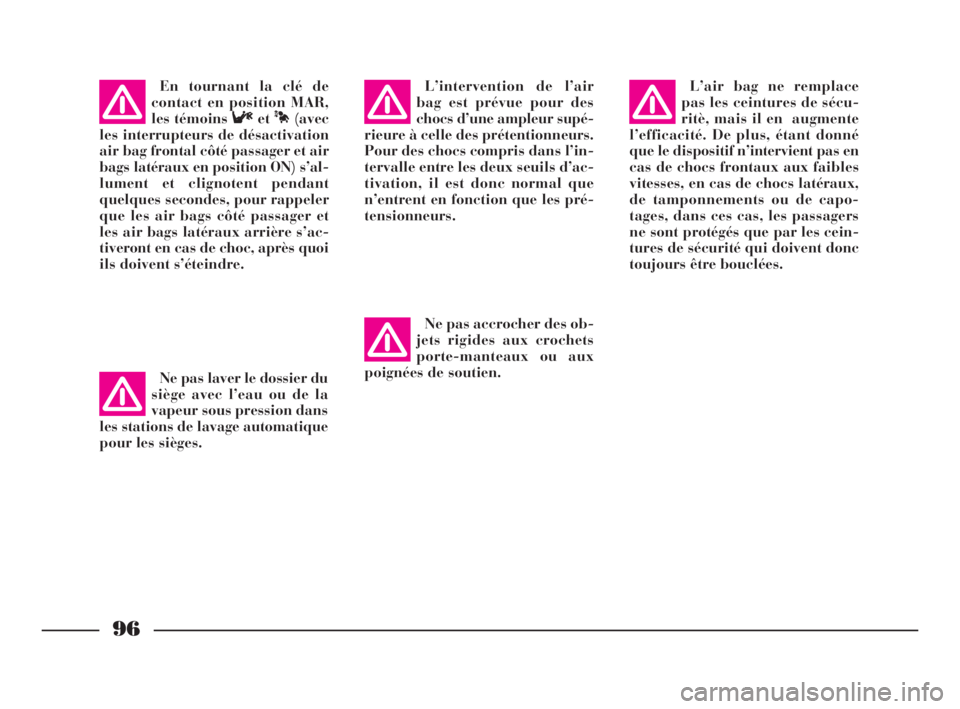

Ne pas accrocher des ob-
jets rigides aux crochets
porte-manteaux ou aux
poignées de soutien.L’air bag ne remplace
pas les ceintures de sécu-
ritè, mais il en augmente
l’efficacité. De plus, étant donné
que le dispositif n’intervient pas en
cas de chocs frontaux aux faibles
vitesses, en cas de chocs latéraux,
de tamponnements ou de capo-
tages, dans ces cas, les passagers
ne sont protégés que par les cein-
tures de sécurité qui doivent donc
toujours être bouclées. En tournant la clé de
contact en position MAR,
les témoins F
et
À(avec
les interrupteurs de désactivation
air bag frontal côté passager et air
bags latéraux en position ON) s’al-
lument et clignotent pendant
quelques secondes, pour rappeler
que les air bags côté passager et
les air bags latéraux arrière s’ac-
tiveront en cas de choc, après quoi
ils doivent s’éteindre. L’intervention de l’air
bag est prévue pour des
chocs d’une ampleur supé-
rieure à celle des prétentionneurs.
Pour des chocs compris dans l’in-
tervalle entre les deux seuils d’ac-
tivation, il est donc normal que
n’entrent en fonction que les pré-
tensionneurs.
Ne pas laver le dossier du
siège avec l’eau ou de la
vapeur sous pression dans
les stations de lavage automatique
pour les sièges.
066-141 Thesis FRA 10-10-2007 13:35 Pagina 96

97

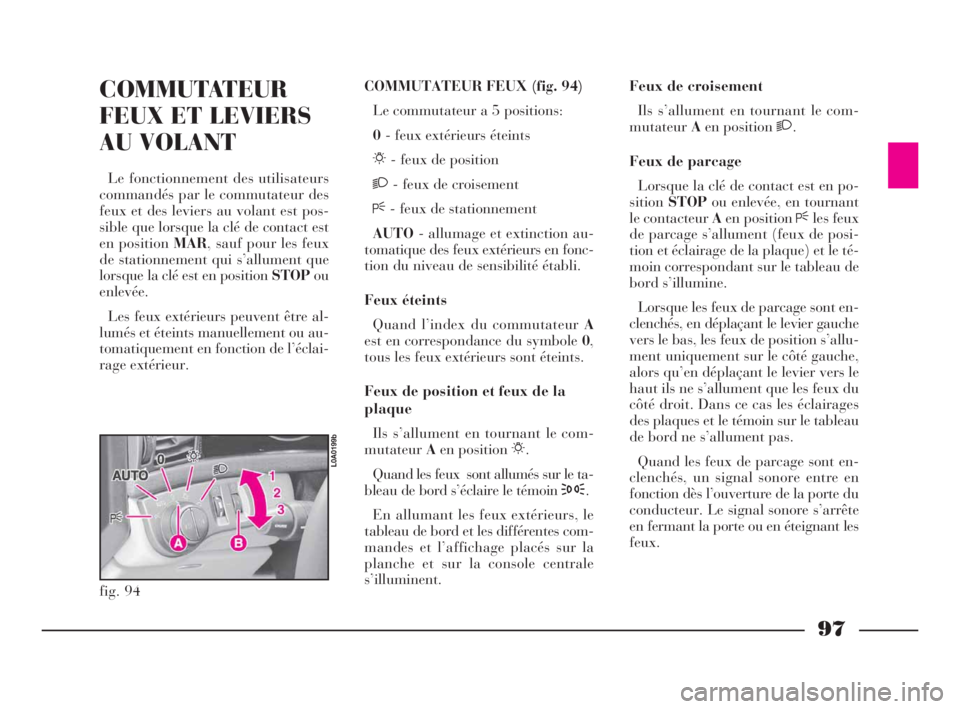

COMMUTATEUR
FEUX ET LEVIERS
AU VOLANT
Le fonctionnement des utilisateurs
commandés par le commutateur des
feux et des leviers au volant est pos-
sible que lorsque la clé de contact est
en position MAR, sauf pour les feux
de stationnement qui s’allument que
lorsque la clé est en position STOPou
enlevée.
Les feux extérieurs peuvent être al-
lumés et éteints manuellement ou au-
tomatiquement en fonction de l’éclai-
rage extérieur.COMMUTATEUR FEUX (fig. 94)
Le commutateur a 5 positions:
0- feux extérieurs éteints
6- feux de position
2- feux de croisement
F- feux de stationnement
AUTO- allumage et extinction au-
tomatique des feux extérieurs en fonc-
tion du niveau de sensibilité établi.
Feux éteints
Quand l’index du commutateur A
est en correspondance du symbole 0,
tous les feux extérieurs sont éteints.
Feux de position et feux de la
plaque
Ils s’allument en tournant le com-
mutateurAen position 6.
Quand les feux sont allumés sur le ta-
bleau de bord s’éclaire le témoin 3.
En allumant les feux extérieurs, le
tableau de bord et les différentes com-
mandes et l’affichage placés sur la
planche et sur la console centrale
s’illuminent.Feux de croisement
Ils s’allument en tournant le com-
mutateurAen position 2.
Feux de parcage
Lorsque la clé de contact est en po-
sitionSTOPou enlevée, en tournant
le contacteur Aen position Fles feux
de parcage s’allument (feux de posi-
tion et éclairage de la plaque) et le té-
moin correspondant sur le tableau de
bord s’illumine.
Lorsque les feux de parcage sont en-
clenchés, en déplaçant le levier gauche
vers le bas, les feux de position s’allu-
ment uniquement sur le côté gauche,
alors qu’en déplaçant le levier vers le
haut ils ne s’allument que les feux du
côté droit. Dans ce cas les éclairages
des plaques et le témoin sur le tableau
de bord ne s’allument pas.
Quand les feux de parcage sont en-
clenchés, un signal sonore entre en
fonction dès l’ouverture de la porte du
conducteur. Le signal sonore s’arrête
en fermant la porte ou en éteignant les
feux.
fig. 94
L0A0199b
066-141 Thesis FRA 10-10-2007 13:35 Pagina 97

98

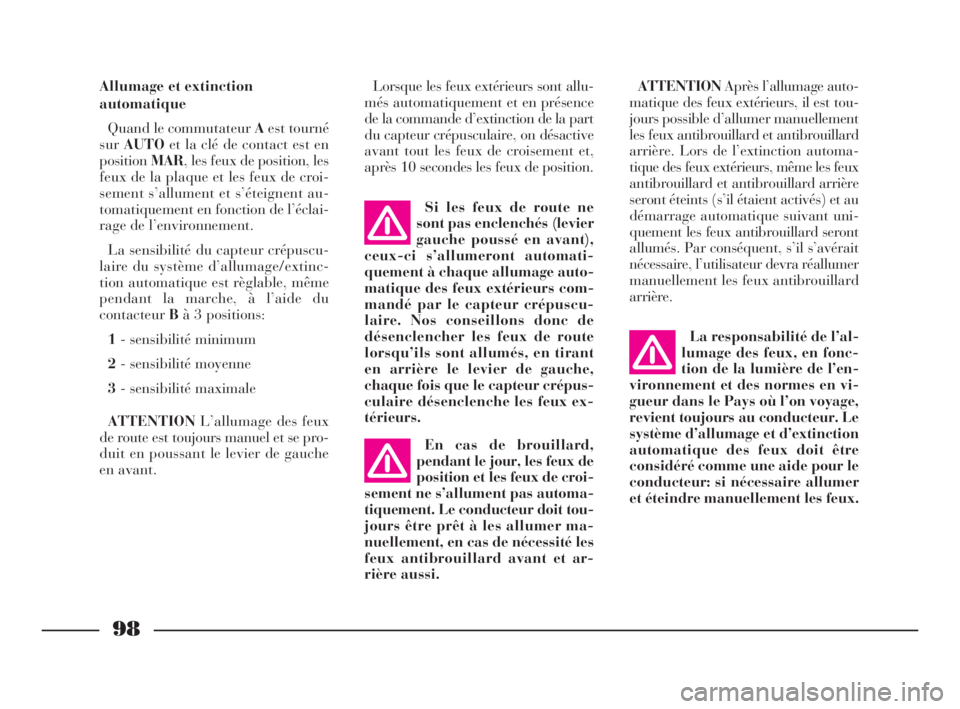

Allumage et extinction
automatique
Quand le commutateur Aest tourné
surAUTOet la clé de contact est en
positionMAR, les feux de position, les
feux de la plaque et les feux de croi-
sement s’allument et s’éteignent au-
tomatiquement en fonction de l’éclai-
rage de l’environnement.
La sensibilité du capteur crépuscu-
laire du système d’allumage/extinc-
tion automatique est règlable, même
pendant la marche, à l’aide du
contacteurBà 3 positions:
1- sensibilité minimum
2- sensibilité moyenne
3- sensibilité maximale
ATTENTIONL’allumage des feux
de route est toujours manuel et se pro-
duit en poussant le levier de gauche
en avant.Si les feux de route ne
sont pas enclenchés (levier
gauche poussé en avant),
ceux-ci s’allumeront automati-
quement à chaque allumage auto-
matique des feux extérieurs com-
mandé par le capteur crépuscu-
laire. Nos conseillons donc de
désenclencher les feux de route
lorsqu’ils sont allumés, en tirant
en arrière le levier de gauche,
chaque fois que le capteur crépus-
culaire désenclenche les feux ex-
térieurs.
En cas de brouillard,
pendant le jour, les feux de
position et les feux de croi-
sement ne s’allument pas automa-
tiquement. Le conducteur doit tou-
jours être prêt à les allumer ma-
nuellement, en cas de nécessité les
feux antibrouillard avant et ar-
rière aussi.La responsabilité de l’al-
lumage des feux, en fonc-
tion de la lumière de l’en-
vironnement et des normes en vi-
gueur dans le Pays où l’on voyage,
revient toujours au conducteur. Le
système d’allumage et d’extinction
automatique des feux doit être
considéré comme une aide pour le
conducteur: si nécessaire allumer
et éteindre manuellement les feux.Lorsque les feux extérieurs sont allu-
més automatiquement et en présence
de la commande d’extinction de la part
du capteur crépusculaire, on désactive
avant tout les feux de croisement et,
après 10 secondes les feux de position.ATTENTIONAprès l’allumage auto-
matique des feux extérieurs, il est tou-
jours possible d’allumer manuellement
les feux antibrouillard et antibrouillard
arrière. Lors de l’extinction automa-
tique des feux extérieurs, même les feux
antibrouillard et antibrouillard arrière
seront éteints (s’il étaient activés) et au
démarrage automatique suivant uni-
quement les feux antibrouillard seront
allumés. Par conséquent, s’il s’avérait
nécessaire, l’utilisateur devra réallumer
manuellement les feux antibrouillard
arrière.
066-141 Thesis FRA 10-10-2007 13:35 Pagina 98

99

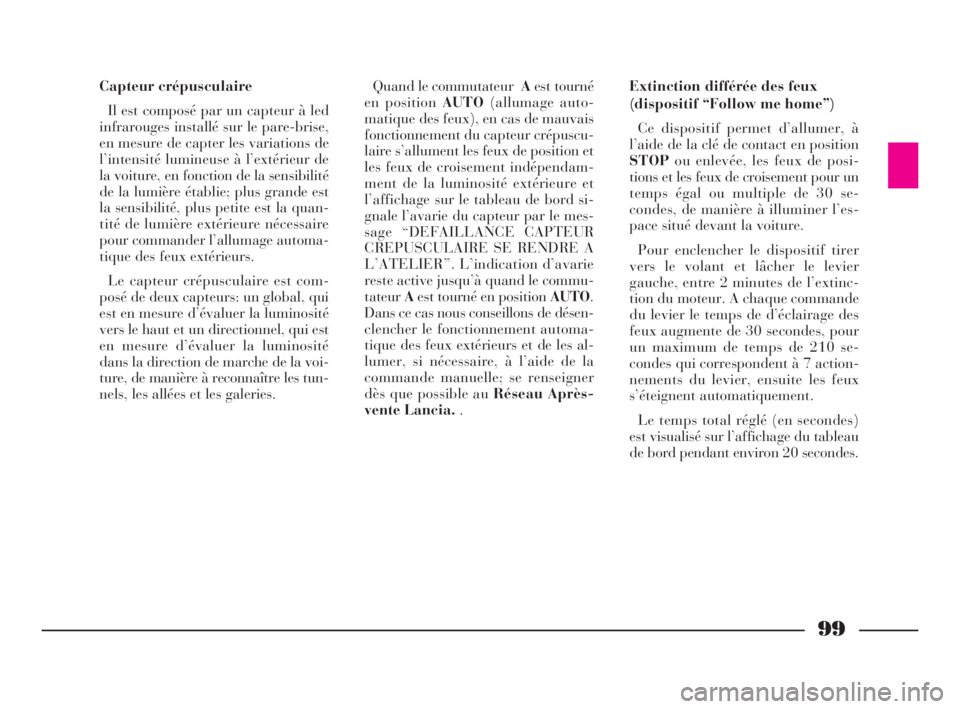

Capteur crépusculaire
Il est composé par un capteur à led
infrarouges installé sur le pare-brise,
en mesure de capter les variations de
l’intensité lumineuse à l’extérieur de
la voiture, en fonction de la sensibilité
de la lumière établie; plus grande est
la sensibilité, plus petite est la quan-
tité de lumière extérieure nécessaire
pour commander l’allumage automa-
tique des feux extérieurs.
Le capteur crépusculaire est com-
posé de deux capteurs: un global, qui
est en mesure d’évaluer la luminosité
vers le haut et un directionnel, qui est
en mesure d’évaluer la luminosité
dans la direction de marche de la voi-
ture, de manière à reconnaître les tun-
nels, les allées et les galeries.Quand le commutateurAest tourné
en position AUTO(allumage auto-
matique des feux), en cas de mauvais
fonctionnement du capteur crépuscu-
laire s’allument les feux de position et
les feux de croisement indépendam-
ment de la luminosité extérieure et
l’affichage sur le tableau de bord si-
gnale l’avarie du capteur par le mes-
sage “DEFAILLANCE CAPTEUR
CREPUSCULAIRE SE RENDRE A
L’ATELIER”. L’indication d’avarie
reste active jusqu’à quand le commu-
tateurAest tourné en position AUTO.
Dans ce cas nous conseillons de désen-
clencher le fonctionnement automa-
tique des feux extérieurs et de les al-
lumer, si nécessaire, à l’aide de la
commande manuelle; se renseigner
dès que possible au Réseau Après-
vente Lancia. .Extinction différée des feux
(dispositif “Follow me home”)
Ce dispositif permet d’allumer, à
l’aide de la clé de contact en position
STOPou enlevée, les feux de posi-
tions et les feux de croisement pour un
temps égal ou multiple de 30 se-
condes, de manière à illuminer l’es-
pace situé devant la voiture.
Pour enclencher le dispositif tirer
vers le volant et lâcher le levier
gauche, entre 2 minutes de l’extinc-
tion du moteur. A chaque commande
du levier le temps de d’éclairage des
feux augmente de 30 secondes, pour
un maximum de temps de 210 se-
condes qui correspondent à 7 action-
nements du levier, ensuite les feux
s’éteignent automatiquement.
Le temps total réglé (en secondes)
est visualisé sur l’affichage du tableau
de bord pendant environ 20 secondes.
066-141 Thesis FRA 10-10-2007 13:35 Pagina 99
