Lancia Voyager 2012 Betriebsanleitung (in German)

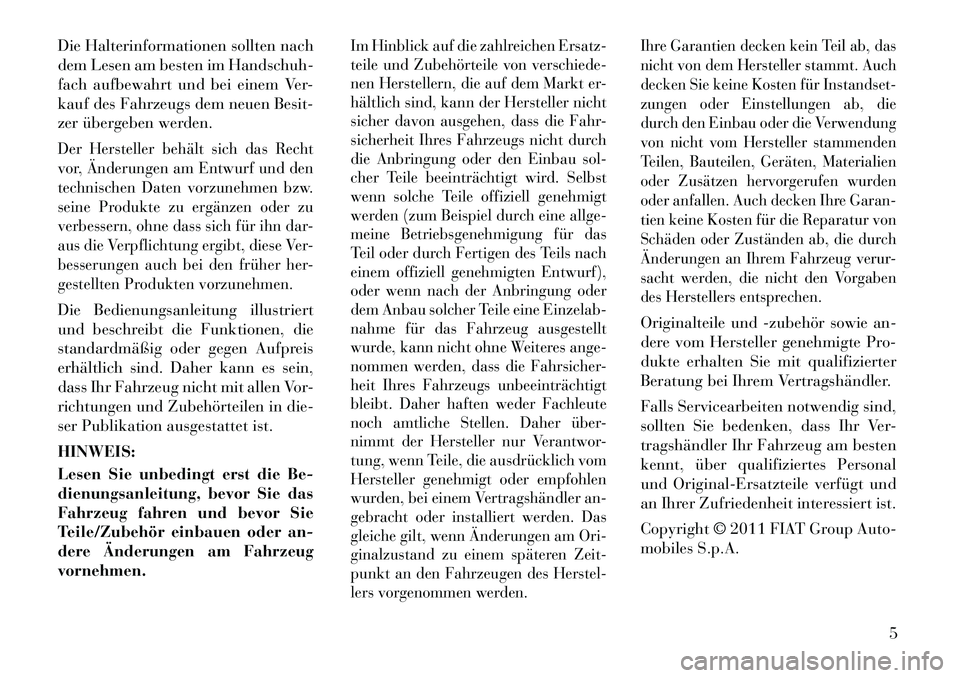

Die Halterinformationen sollten nach
dem Lesen am besten im Handschuh-
fach aufbewahrt und bei einem Ver-
kauf des Fahrzeugs dem neuen Besit-
zer übergeben werden.Der Hersteller behält sich das Recht
vor, Änderungen am Entwurf und den
technischen Daten vorzunehmen bzw.
seine Produkte zu ergänzen oder zu
verbessern, ohne dass sich für ihn dar-
aus die Verpflichtung ergibt, diese Ver-
besserungen auch bei den früher her-
gestellten Produkten vorzunehmen.Die Bedienungsanleitung illustriert
und beschreibt die Funktionen, die
standardmäßig oder gegen Aufpreis
erhältlich sind. Daher kann es sein,
dass Ihr Fahrzeug nicht mit allen Vor-
richtungen und Zubehörteilen in die-
ser Publikation ausgestattet ist. HINWEIS:
Lesen Sie unbedingt erst die Be-
dienungsanleitung, bevor Sie das
Fahrzeug fahren und bevor Sie
Teile/Zubehör einbauen oder an-
dere Änderungen am Fahrzeugvornehmen.
Im Hinblick auf die zahlreichen Ersatz-
teile und Zubehörteile von verschiede-
nen Herstellern, die auf dem Markt er-
hältlich sind, kann der Hersteller nicht
sicher davon ausgehen, dass die Fahr-
sicherheit Ihres Fahrzeugs nicht durch
die Anbringung oder den Einbau sol-
cher Teile beeinträchtigt wird. Selbst
wenn solche Teile offiziell genehmigt
werden (zum Beispiel durch eine allge-
meine Betriebsgenehmigung für das
Teil oder durch Fertigen des Teils nach
einem offiziell genehmigten Entwurf),
oder wenn nach der Anbringung oder
dem Anbau solcher Teile eine Einzelab-
nahme für das Fahrzeug ausgestellt
wurde, kann nicht ohne Weiteres ange-
nommen werden, dass die Fahrsicher-
heit Ihres Fahrzeugs unbeeinträchtigt
bleibt. Daher haften weder Fachleute
noch amtliche Stellen. Daher über-
nimmt der Hersteller nur Verantwor-
tung, wenn Teile, die ausdrücklich vom
Hersteller genehmigt oder empfohlen
wurden, bei einem Vertragshändler an-
gebracht oder installiert werden. Das
gleiche gilt, wenn Änderungen am Ori-
ginalzustand zu einem späteren Zeit-
punkt an den Fahrzeugen des Herstel-
lers vorgenommen werden.
Ihre Garantien decken kein Teil ab, das
nicht von dem Hersteller stammt. Auch
decken Sie keine Kosten für Instandset-
zungen oder Einstellungen ab, die
durch den Einbau oder die Verwendung
von nicht vom Hersteller stammenden
Teilen, Bauteilen, Geräten, Materialien
oder Zusätzen hervorgerufen wurden
oder anfallen. Auch decken Ihre Garan-
tien keine Kosten für die Reparatur von
Schäden oder Zuständen ab, die durch
Änderungen an Ihrem Fahrzeug verur-
sacht werden, die nicht den Vorgaben
des Herstellers entsprechen.Originalteile und ­zubehör sowie an-
dere vom Hersteller genehmigte Pro-
dukte erhalten Sie mit qualifizierter
Beratung bei Ihrem Vertragshändler.
Falls Servicearbeiten notwendig sind,
sollten Sie bedenken, dass Ihr Ver-
tragshändler Ihr Fahrzeug am besten
kennt, über qualifiziertes Personal
und Original-Ersatzteile verfügt und
an Ihrer Zufriedenheit interessiert ist.
Copyright © 2011 FIAT Group Auto-
mobiles S.p.A.5

BENUTZUNG DIESER BEDIENUNGSANLEITUNG
Das Inhaltsverzeichnis ermöglicht ein
schnelles Auffinden des Kapitels mit
den gewünschten Informationen.
Da die Spezifikation Ihres Fahrzeugs
von der von Ihnen gewählten Ausstat-
tung abhängt, können bestimmte Be-schreibungen und Abbildungen von
der Ausstattung Ihres Fahrzeugs ab-weichen.
Das ausführliche Stichwortverzeich-
nis am Ende dieser Bedienungsanlei-
tung enthält eine vollständige Auflis-
tung sämtlicher Themen.

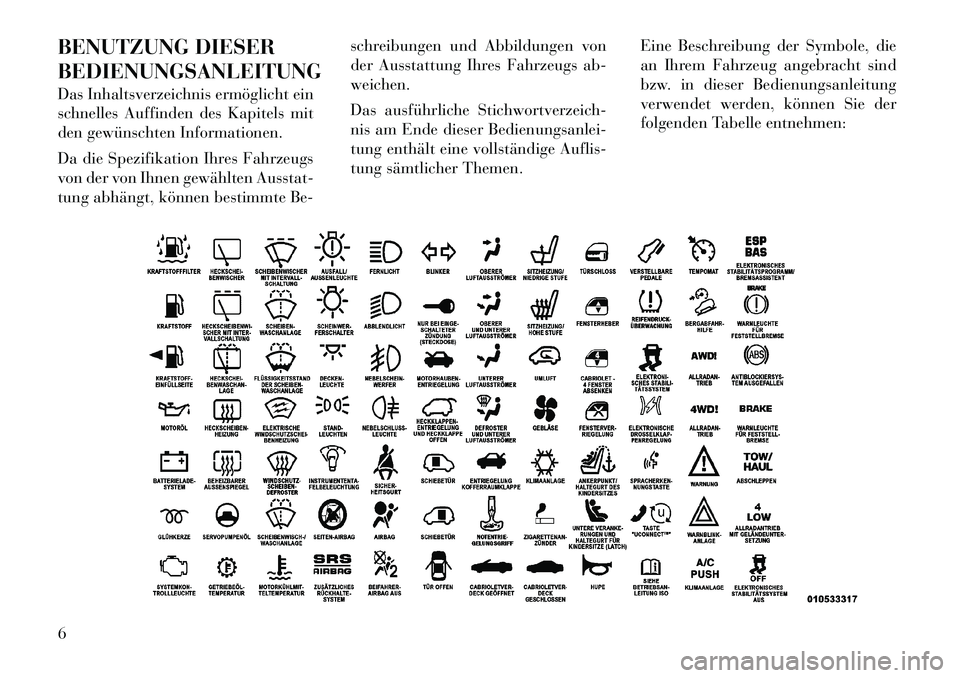

Eine Beschreibung der Symbole, die
an Ihrem Fahrzeug angebracht sind
bzw. in dieser Bedienungsanleitung
verwendet werden, können Sie der
folgenden Tabelle entnehmen:6

SICHERHEITSHINWEISE
Die in dieser Bedienungsanleitung mit
WARNHINWEISE!gekennzeichne-
ten Abschnitte warnen vor Bedie-
nungsfehlern, die zu einer Kollision
oder zu Verletzungen führen können.Mit ACHTUNG überschriebene Si-
cherheitshinweise beziehen sich auf
Beschädigungsgefahren für Ihr Fahr-
zeug. Wenn Sie diese Bedienungsan-
leitung nicht vollständig durchlesen,
entgehen Ihnen möglicherweise wich-
tige Informationen. Bitte beachten Sie
alle Sicherheitshinweise. FAHRGESTELLNUMMER
Die Fahrgestellnummer (VIN) befin-
det sich an der linken vorderen Ecke
der Instrumententafel und ist durch
die Windschutzscheibe sichtbar. Diese
Nummer ist auch am Türschweller
der rechten hinteren Schiebetür (un-
ter dem Türschwellerformteil) und
auf dem Fahrzeugdatenschild ver-
zeichnet, das an einer der Fahrzeug-
scheiben befestigt ist, sowie in Fahr-
zeugschein und Fahrzeugbrief. HINWEIS:
Das Entfernen oder Verändern der
Fahrgestellnummer ist gesetzlichverboten.ÄNDERUNGEN/
UMBAUTEN AM
FAHRZEUG
WARNHINWEISE!
Veränderungen oder Umbauten an
diesem Fahrzeug können seine Ver-
kehrstüchtigkeit und Sicherheit be-
einträchtigen, wodurch es zu einem
Unfall mit schweren oder lebensge-
fährlichen Verletzungen kommenkann.
Fahrgestellnummer
7

8

2

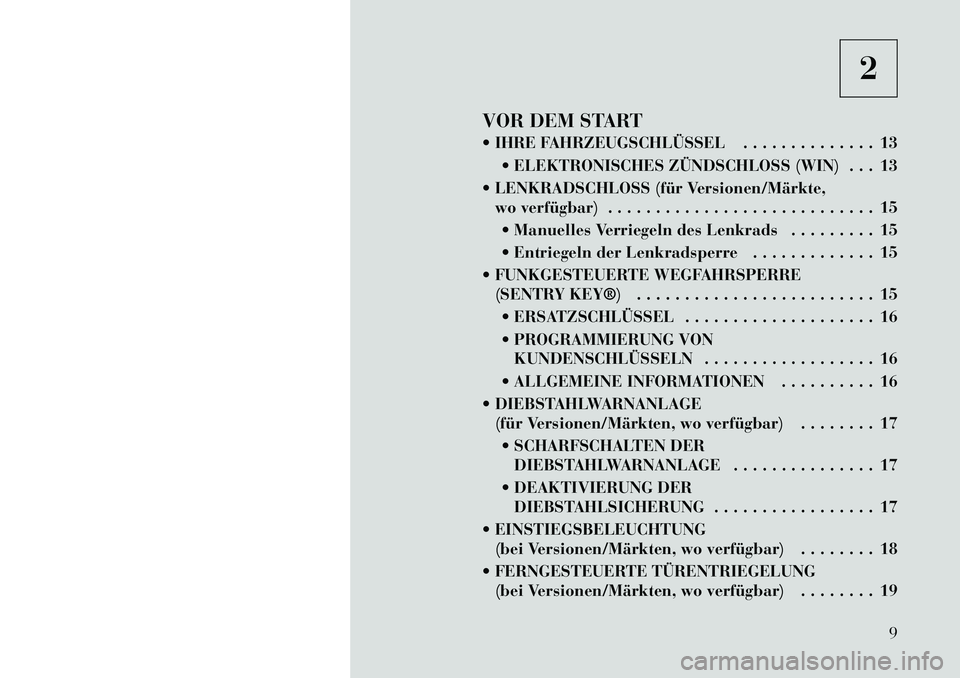

VOR DEM START
 IHRE FAHRZEUGSCHLÜSSEL . . . . . . . . . . . . . . 13  ELEKTRONISCHES ZÜNDSCHLOSS (WIN) . . . 13
 LENKRADSCHLOSS (für Versionen/Märkte, wo verfügbar) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
 Manuelles Verriegeln des Lenkrads . . . . . . . . . 15
 Entriegeln der Lenkradsperre . . . . . . . . . . . . . 15
 FUNKGESTEUERTE WEGFAHRSPERRE (SENTRY KEY®) . . . . . . . . . . . . . . . . . . . . . . . . . 15
 ERSATZSCHLÜSSEL . . . . . . . . . . . . . . . . . . . . 16
 PROGRAMMIERUNG VON KUNDENSCHLÜSSELN . . . . . . . . . . . . . . . . . . 16
 ALLGEMEINE INFORMATIONEN . . . . . . . . . . 16
 DIEBSTAHLWARNANLAGE (für Versionen/Märkten, wo verfügbar) . . . . . . . . 17
 SCHARFSCHALTEN DER DIEBSTAHLWARNANLAGE . . . . . . . . . . . . . . . 17
 DEAKTIVIERUNG DER DIEBSTAHLSICHERUNG . . . . . . . . . . . . . . . . . 17
 EINSTIEGSBELEUCHTUNG (bei Versionen/Märkten, wo verfügbar) . . . . . . . . 18
 FERNGESTEUERTE TÜRENTRIEGELUNG (bei Versionen/Märkten, wo verfügbar) . . . . . . . . 19
9

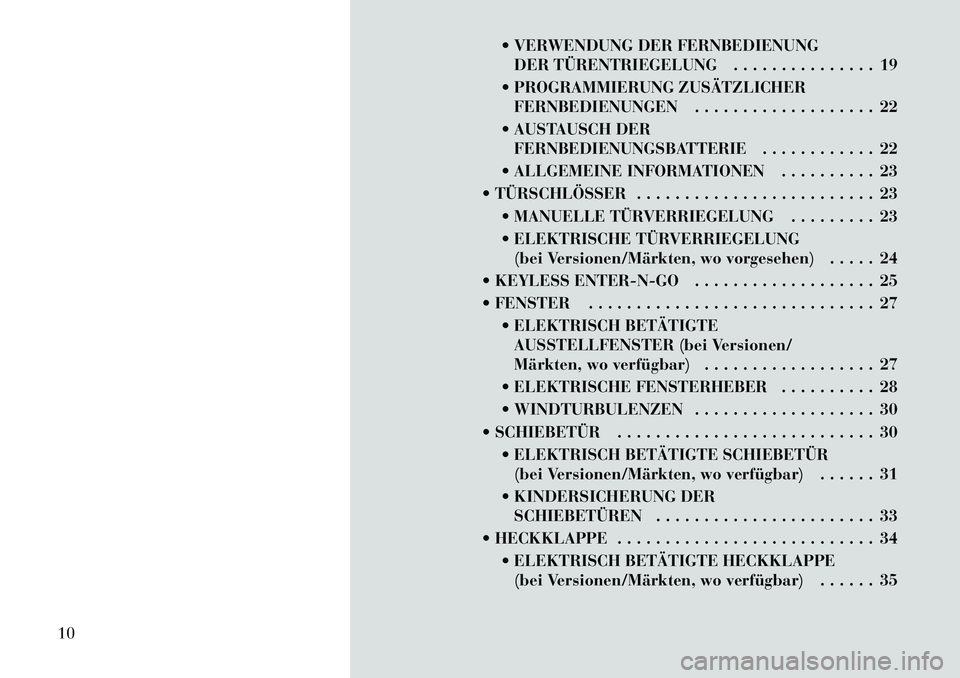

 VERWENDUNG DER FERNBEDIENUNGDER TÜRENTRIEGELUNG . . . . . . . . . . . . . . . 19
 PROGRAMMIERUNG ZUSÄTZLICHER FERNBEDIENUNGEN . . . . . . . . . . . . . . . . . . . 22
 AUSTAUSCH DER FERNBEDIENUNGSBATTERIE . . . . . . . . . . . . 22
 ALLGEMEINE INFORMATIONEN . . . . . . . . . . 23
 TÜRSCHLÖSSER . . . . . . . . . . . . . . . . . . . . . . . . . 23  MANUELLE TÜRVERRIEGELUNG . . . . . . . . . 23
 ELEKTRISCHE TÜRVERRIEGELUNG(bei Versionen/Märkten, wo vorgesehen) . . . . . 24
 KEYLESS ENTER-N-GO . . . . . . . . . . . . . . . . . . . 25
 FENSTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
 ELEKTRISCH BETÄTIGTEAUSSTELLFENSTER (bei Versionen/
Märkten, wo verfügbar) . . . . . . . . . . . . . . . . . . 27
 ELEKTRISCHE FENSTERHEBER . . . . . . . . . . 28
 WINDTURBULENZEN . . . . . . . . . . . . . . . . . . . 30
 SCHIEBETÜR . . . . . . . . . . . . . . . . . . . . . . . . . . . 30  ELEKTRISCH BETÄTIGTE SCHIEBETÜR(bei Versionen/Märkten, wo verfügbar) . . . . . . 31
 KINDERSICHERUNG DER SCHIEBETÜREN . . . . . . . . . . . . . . . . . . . . . . . 33
 HECKKLAPPE . . . . . . . . . . . . . . . . . . . . . . . . . . . 34  ELEKTRISCH BETÄTIGTE HECKKLAPPE(bei Versionen/Märkten, wo verfügbar) . . . . . . 35
10

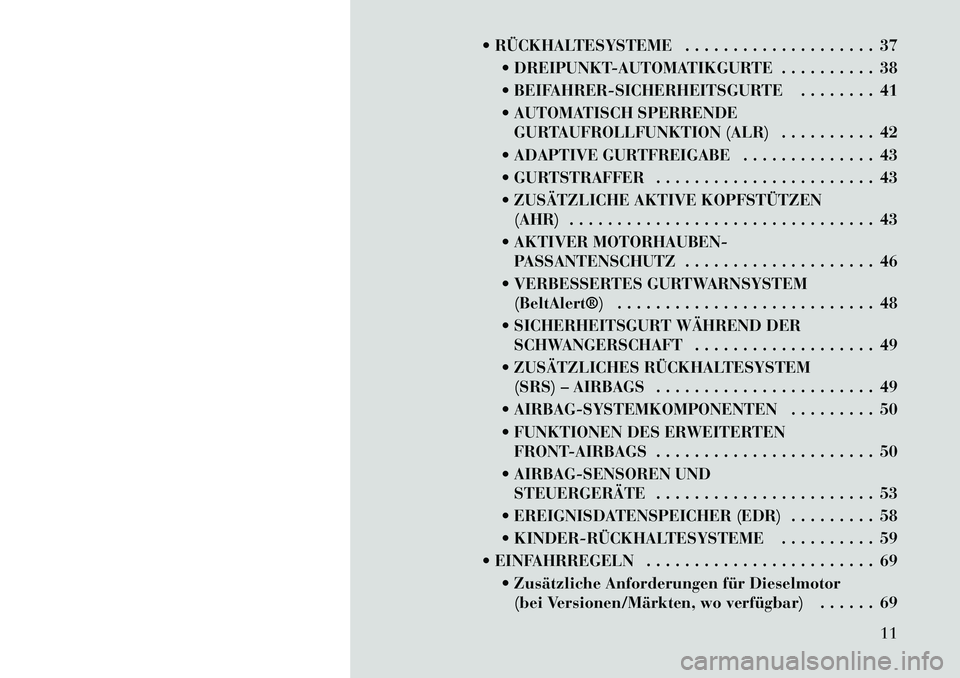

 RÜCKHALTESYSTEME . . . . . . . . . . . . . . . . . . . . 37 DREIPUNKT-AUTOMATIKGURTE . . . . . . . . . . 38
 BEIFAHRER-SICHERHEITSGURTE . . . . . . . . 41
 AUTOMATISCH SPERRENDEGURTAUFROLLFUNKTION (ALR) . . . . . . . . . . 42
 ADAPTIVE GURTFREIGABE . . . . . . . . . . . . . . 43
 GURTSTRAFFER . . . . . . . . . . . . . . . . . . . . . . . 43
 ZUSÄTZLICHE AKTIVE KOPFSTÜTZEN (AHR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
 AKTIVER MOTORHAUBEN- PASSANTENSCHUTZ . . . . . . . . . . . . . . . . . . . . 46
 VERBESSERTES GURTWARNSYSTEM (BeltAlert®) . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
 SICHERHEITSGURT WÄHREND DER SCHWANGERSCHAFT . . . . . . . . . . . . . . . . . . . 49
 ZUSÄTZLICHES RÜCKHALTESYSTEM (SRS) – AIRBAGS . . . . . . . . . . . . . . . . . . . . . . . 49
 AIRBAG-SYSTEMKOMPONENTEN . . . . . . . . . 50
 FUNKTIONEN DES ERWEITERTEN FRONT-AIRBAGS . . . . . . . . . . . . . . . . . . . . . . . 50
 AIRBAG-SENSOREN UND STEUERGERÄTE . . . . . . . . . . . . . . . . . . . . . . . 53
 EREIGNISDATENSPEICHER (EDR) . . . . . . . . . 58
 KINDER­RÜCKHALTESYSTEME . . . . . . . . . . 59
 EINFAHRREGELN . . . . . . . . . . . . . . . . . . . . . . . . 69  Zusätzliche Anforderungen für Dieselmotor(bei Versionen/Märkten, wo verfügbar) . . . . . . 69
11

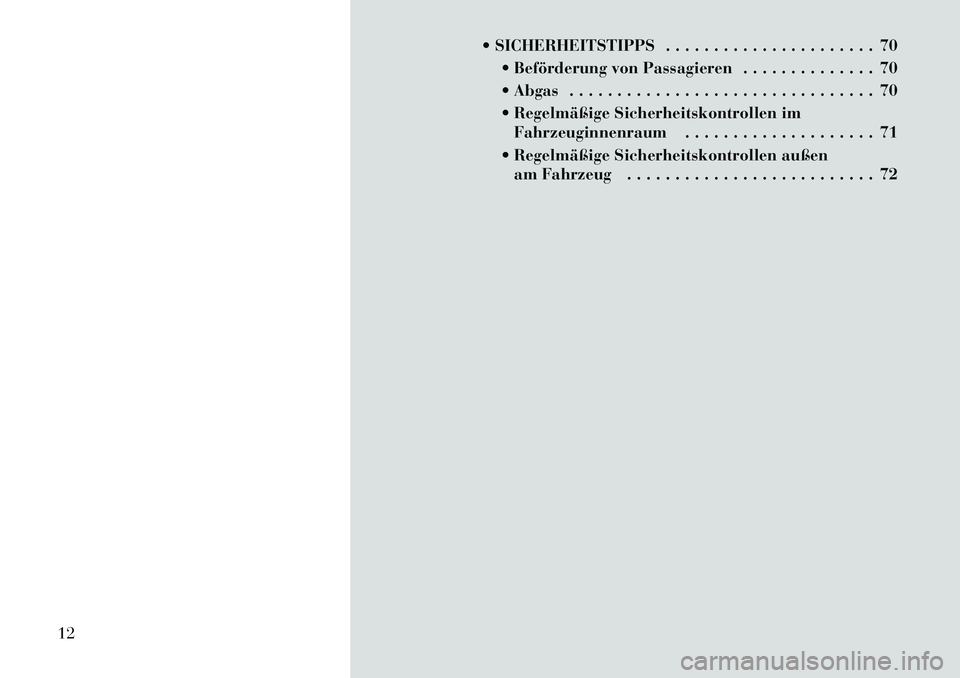

 SICHERHEITSTIPPS . . . . . . . . . . . . . . . . . . . . . . 70 Beförderung von Passagieren . . . . . . . . . . . . . . 70
 Abgas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
 Regelmäßige Sicherheitskontrollen imFahrzeuginnenraum . . . . . . . . . . . . . . . . . . . . 71
 Regelmäßige Sicherheitskontrollen außen am Fahrzeug . . . . . . . . . . . . . . . . . . . . . . . . . . 72
12

IHRE
FAHRZEUGSCHLÜSSEL
Ihr Fahrzeug ist mit einem schlüssel­
losen Startsystem ausgestattet. Dieses
System besteht aus einem Schlüssel­
Griffstück mit Fernbedienung für die
Türentriegelung (Remote Keyless
Entry = RKE) und einem elektroni-
schen Zündschloss (Wireless Ignition
Node = WIN) mit integriertem Zünd­
schalter. Beim Einsetzen des
Schlüssel­Griffstücks spielt es keine
Rolle, welche Seite nach oben weist.
Funktion Keyless Enter-N-Go
Dieses Fahrzeug ist eventuell mit der
Funktion Keyless Enter-N-Go ausge-
stattet. Weitere Informationen hierzu
finden Sie unter "Anlassen des Mo-
tors" in "Start und Betrieb". ELEKTRONISCHES
ZÜNDSCHLOSS (WIN)
Die Funktion des elektronischen
Zündschlosses (WIN) entspricht der-
jenigen eines konventionellen Zünd­
schlosses. Es hat vier Bedienungsstel-
lungen, von denen drei einrasten und
eine federbelastet ist. Die Raststellun-
gen sind OFF (Verriegeln), ACC (Zu-satzverbraucher) und ON/RUN (Ein/
Start). Die Stellung START
(Anlassen) ist eine federbelastete Mo-
mentkontaktstellung. Beim Loslassen
aus der Stellung START wechselt der
Schalter automatisch wieder in die
Stellung ON/RUN (Ein/Start). HINWEIS:
Wenn Ihr Fahrzeug mit Keyless
Enter-N-Go ausgestattet ist, zeigt
das Infodisplay (EVIC) die Stellung
des Zündschalters (OFF/ACC/RUN)
an. Weitere Informationen hierzu
finden Sie unter "Infodisplay
(EVIC) (bei Versionen/Märkten, wo
verfügbar)" in "Instrumententafel".
Schlüssel­Griffstück
Das Schlüssel­Griffstück betätigt den
Zündschalter. Stecken Sie das quad-
ratische Ende des Schlüssel­
Griffstücks in den Zündschalter an
der Instrumententafel und drehen Sie
es in die gewünschte Stellung. Es ent-
hält außerdem die Fernbedienung der
Türentriegelung (RKE) und einen
Notschlüssel, der im hinteren Teil des
Schlüssel­Griffstücks untergebrachtist.
Der Notschlüssel ermöglicht das Öff­
nen des Fahrzeugs, falls die Fahr-
zeugbatterie oder die Batterie der
Fernbedienung leer ist. Der Not-
schlüssel dient auch zum Verschlie-
ßen des Handschuhfachs. Der Not-
schlüssel kann verwendet werden,
wenn Sie das Fahrzeug einem Park-
service übergeben.

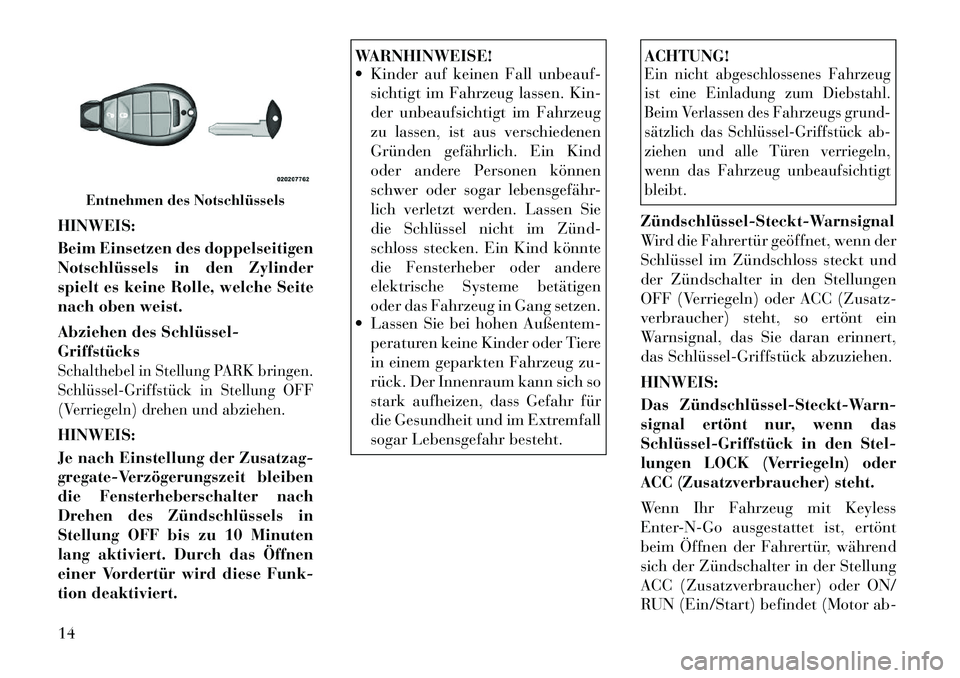

Um den Notschlüssel zu entnehmen,
schieben Sie oben am Schlüssel­
Griffstück mit dem Daumen den Rie-
gel zur Seite und ziehen mit der ande-
ren Hand den Schlüssel heraus.
1 – OFF (Aus)
2 – ACCESSORY (Zusatzverbrau-cher)
3 – ON/RUN (Ein/Start)
4 – START (Anlassen)
13

HINWEIS:
Beim Einsetzen des doppelseitigen
Notschlüssels in den Zylinder
spielt es keine Rolle, welche Seite
nach oben weist.
Abziehen des Schlüssel­ GriffstücksSchalthebel in Stellung PARK bringen.
Schlüssel­Griffstück in Stellung OFF
(Verriegeln) drehen und abziehen.HINWEIS:
Je nach Einstellung der Zusatzag-
gregate-Verzögerungszeit bleiben
die Fensterheberschalter nach
Drehen des Zündschlüssels in
Stellung OFF bis zu 10 Minuten
lang aktiviert. Durch das Öffnen
einer Vordertür wird diese Funk-
tion deaktiviert.
WARNHINWEISE!
 Kinder auf keinen Fall unbeauf-sichtigt im Fahrzeug lassen. Kin-
der unbeaufsichtigt im Fahrzeug
zu lassen, ist aus verschiedenen
Gründen gefährlich. Ein Kind
oder andere Personen können
schwer oder sogar lebensgefähr-
lich verletzt werden. Lassen Sie
die Schlüssel nicht im Zünd­
schloss stecken. Ein Kind könnte
die Fensterheber oder andere
elektrische Systeme betätigen
oder das Fahrzeug in Gang setzen.
 Lassen Sie bei hohen Außentem-
peraturen keine Kinder oder Tiere
in einem geparkten Fahrzeug zu-
rück. Der Innenraum kann sich so
stark aufheizen, dass Gefahr für
die Gesundheit und im Extremfall
sogar Lebensgefahr besteht.
ACHTUNG!Ein nicht abgeschlossenes Fahrzeug
ist eine Einladung zum Diebstahl.
Beim Verlassen des Fahrzeugs grund-
sätzlich das Schlüssel­Griffstück ab-
ziehen und alle Türen verriegeln,
wenn das Fahrzeug unbeaufsichtigtbleibt.Zündschlüssel­Steckt­Warnsignal
Wird die Fahrertür geöffnet, wenn der
Schlüssel im Zündschloss steckt und
der Zündschalter in den Stellungen
OFF (Verriegeln) oder ACC (Zusatz-
verbraucher) steht, so ertönt ein
Warnsignal, das Sie daran erinnert,
das Schlüssel­Griffstück abzuziehen. HINWEIS:
Das Zündschlüssel­Steckt­Warn-
signal ertönt nur, wenn das
Schlüssel­Griffstück in den Stel-
lungen LOCK (Verriegeln) oder
ACC (Zusatzverbraucher) steht.
Wenn Ihr Fahrzeug mit Keyless
Enter-N-Go ausgestattet ist, ertönt
beim Öffnen der Fahrertür, während
sich der Zündschalter in der Stellung
ACC (Zusatzverbraucher) oder ON/
RUN (Ein/Start) befindet (Motor ab-
Entnehmen des Notschlüssels
14
