Lancia Voyager 2012 Instructieboek (in Dutch)

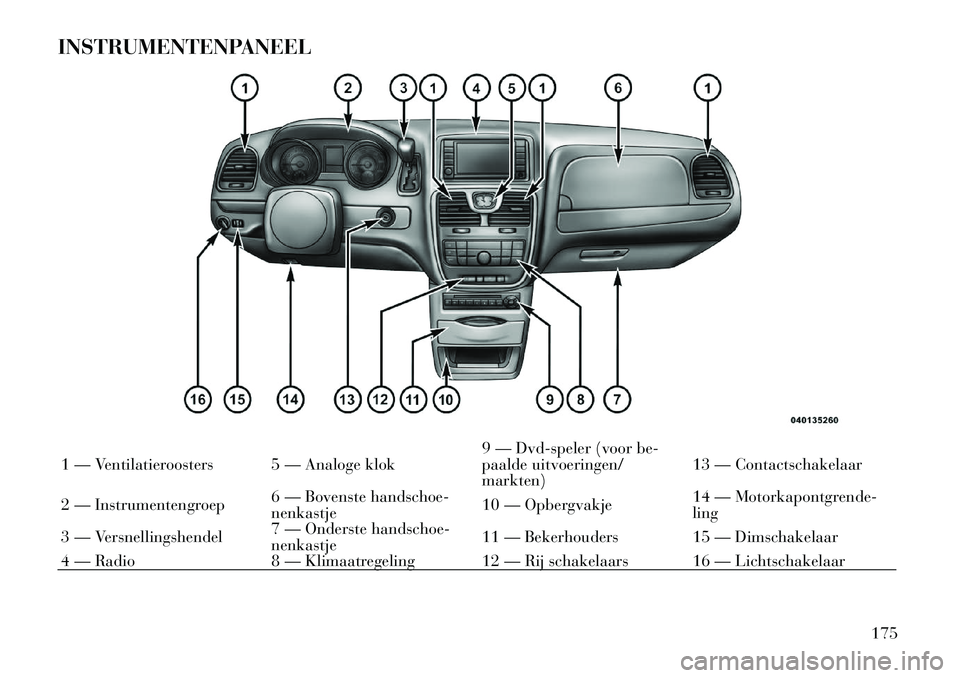

INSTRUMENTENPANEEL1 — Ventilatieroosters 5 — Analoge klok9 — Dvd-speler (voor be-
paalde uitvoeringen/markten)13 — Contactschakelaar
2 — Instrumentengroep 6 — Bovenste handschoe-nenkastje10 — Opbergvakje14 — Motorkapontgrende-ling
3 — Versnellingshendel 7 — Onderste handschoe-nenkastje11 — Bekerhouders 15 — Dimschakelaar
4 — Radio 8 — Klimaatregeling 12 — Rij schakelaars 16 — Lichtschakelaar
175

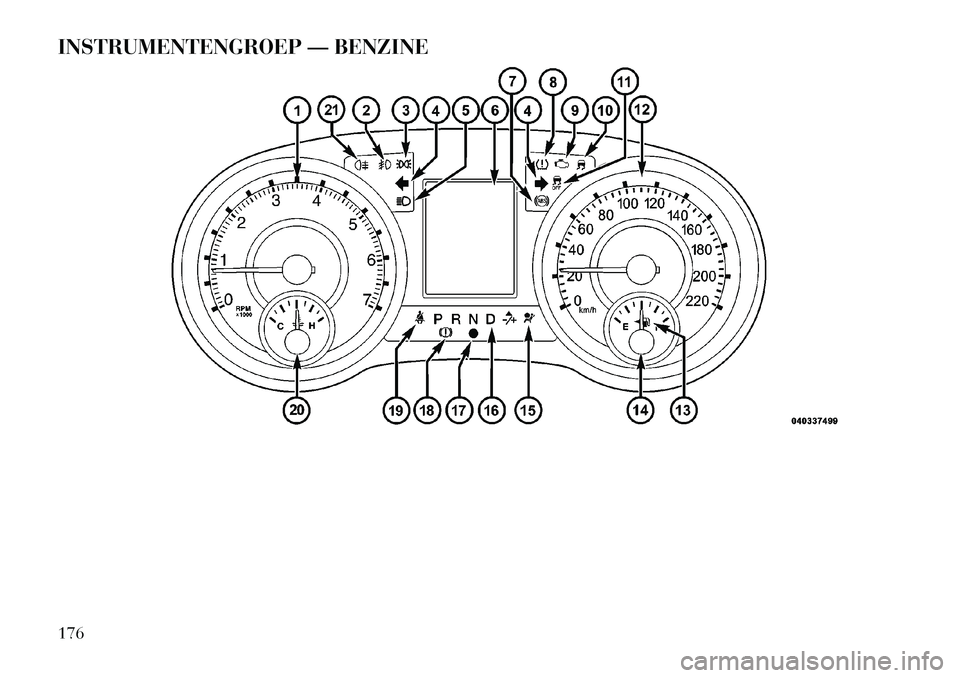

INSTRUMENTENGROEP — BENZINE176

INSTRUMENTENGROEP — DIESEL
177

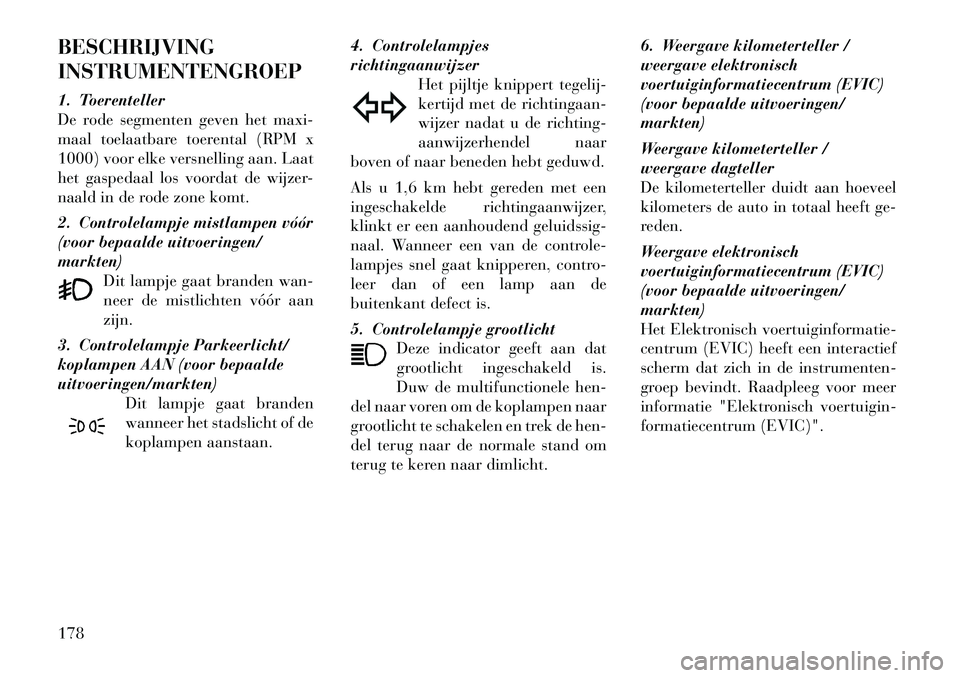

BESCHRIJVING INSTRUMENTENGROEP
1. Toerenteller
De rode segmenten geven het maxi-
maal toelaatbare toerental (RPM x
1000) voor elke versnelling aan. Laat
het gaspedaal los voordat de wijzer-
naald in de rode zone komt.
2. Controlelampje mistlampen vóór
(voor bepaalde uitvoeringen/markten)Dit lampje gaat branden wan-
neer de mistlichten vóór aanzijn.
3. Controlelampje Parkeerlicht/
koplampen AAN (voor bepaaldeuitvoeringen/markten) Dit lampje gaat branden
wanneer het stadslicht of de
koplampen aanstaan. 4. Controlelampjesrichtingaanwijzer
Het pijltje knippert tegelij-
kertijd met de richtingaan-
wijzer nadat u de richting-
aanwijzerhendel naar
boven of naar beneden hebt geduwd.
Als u 1,6 km hebt gereden met een
ingeschakelde richtingaanwijzer,
klinkt er een aanhoudend geluidssig-
naal. Wanneer een van de controle-
lampjes snel gaat knipperen, contro-
leer dan of een lamp aan de
buitenkant defect is.
5. Controlelampje grootlicht Deze indicator geeft aan dat
grootlicht ingeschakeld is.
Duw de multifunctionele hen-
del naar voren om de koplampen naar
grootlicht te schakelen en trek de hen-
del terug naar de normale stand om
terug te keren naar dimlicht. 6. Weergave kilometerteller /
weergave elektronisch
voertuiginformatiecentrum (EVIC)
(voor bepaalde uitvoeringen/markten)
Weergave kilometerteller /
weergave dagteller
De kilometerteller duidt aan hoeveel
kilometers de auto in totaal heeft ge-
reden.
Weergave elektronisch
voertuiginformatiecentrum (EVIC)
(voor bepaalde uitvoeringen/markten)
Het Elektronisch voertuiginformatie-
centrum (EVIC) heeft een interactief
scherm dat zich in de instrumenten-
groep bevindt. Raadpleeg voor meer
informatie "Elektronisch voertuigin-
formatiecentrum (EVIC)".178

7. Controlelampje
antiblokkeersysteem (ABS)Dit lampje controleert hetantiblokkeersysteem
(ABS). Het lampje gaat
branden wanneer u de con-
tactschakelaar in de stand ON/RUN
zet en kan daarna nog vier seconden
blijven branden.
Als het ABS-lampje tijdens het rijden
aan blijft of gaat branden, wijst dit
erop dat het ABS-gedeelte van het
remsysteem niet functioneert en dat
onderhoud noodzakelijk is. Het ge-
wone remsysteem zal echter normaal
functioneren, zolang het remwaar-
schuwingslampje niet brandt.
Wanneer het ABS-lampje brandt,
moet u het remsysteem zo spoedig
mogelijk laten controleren om weer
voordeel te hebben van de antiblok-
keerremmen. Wanneer het ABS-
lampje niet gaat branden bij het in-
schakelen van het contact, moet het
lampje worden gecontroleerd bij een
erkende dealer. 8. Bandenspanningslampje (voor
bepaalde uitvoeringen/markten)
Alle banden, ook de reser-
veband (indien aanwezig)
moeten elke maand worden
gecontroleerd wanneer ze
koud zijn en opgepompt tot de ban-
denspanning die door de fabrikant
wordt aanbevolen op de bandenspan-
ningensticker. (Als uw voertuig ban-
den heeft met een andere maat dan
wordt aangegeven op de bandenspan-
ningensticker, moet u de juiste ban-
denspanning voor die banden bepa-len.)
Als extra veiligheidsvoorziening is uw
auto uitgerust met een bandenspan-
ningscontrolesysteem (TPMS), dat er-
voor zorgt dat het verklikkerlampje
voor een te lage bandenspanning gaat
branden wanneer de spanning in een
of meer banden duidelijk te laag is.
Als het verklikkerlampje voor een te
lage bandenspanning gaat branden,
moet u dus zo snel mogelijk stoppen
en uw banden controleren en deze tot
de juiste bandenspanning oppompen.
Als u met een ruim onvoldoende op-
gepompte band rijdt, raakt de band oververhit en kan een klapband op-
treden. Een te lage bandenspanning
verhoogt ook het brandstofverbruik,
vermindert de levensduur van de
band en kan het rij- en remgedrag van
de auto nadelig beïnvloeden.
Het bandenspanningscontrolesys-
teem is geen vervanging voor een juist
onderhoud van uw banden. Het is de
verantwoordelijkheid van de bestuur-
der om de juiste bandenspanning te
handhaven, zelfs wanneer de banden-
spanning nog niet laag genoeg is om
de bandenspanningsverklikker te ac-
tiveren.
Uw voertuig is ook uitgerust met een
indicatielampje voor TPMS-storingen
dat aangeeft wanneer het systeem niet
goed werkt. Het indicatielampje voor
TPMS-storingen werkt in combinatie
met het bandenspanningsverklikker-
lampje. Als het systeem een storing
bemerkt, knippert het verklikker-
lampje ongeveer één minuut lang en
blijft daarna aanhoudend verlicht.
Zolang er sprake van een defect blijft,
vindt deze reeks handelingen plaats
telkens als het voertuig daarna wordt
gestart. Als het foutmeldingslampje
179

verlicht is, is het mogelijk dat lage
bandenspanning niet wordt gedetec-
teerd of gemeld. Storingen van het
TPMS kunnen optreden om verschil-
lende redenen, waaronder de installa-
tie van vervangende of alternatieve
banden of wielen op het voertuig
waardoor de juiste werking van het
TPMS wordt verhinderd. Controleer
altijd het verklikkerlampje voor
TPMS-storingen nadat één of meer-
dere banden of wielen van het voer-
tuig zijn vervangen om te verzekeren
dat de vervangende of alternatieve
banden en wielen de juiste werking
van het TPMS niet verhinderen.
LET OP!
Het TPM-systeem is geoptimali-
seerd voor de standaard geleverde
banden en wielen. TPMS-druk en
-waarschuwing zijn ingesteld op de
bandenmaat waarmee uw auto is
uitgerust. Het gebruik van vervan-
gingsonderdelen van een afwijkend
formaat of type kan leiden tot een
onjuiste systeemwerking of sensor-
schade. Wielen van andere makelij
kunnen schade aan de sensors ver-
oorzaken. Gebruik geen bandenaf-
dichtingsmiddelen uit blik of ba-
lansgewichtjes als het voertuig is
uitgerust met een TPMS, omdat dit
schade aan de sensoren kan veroor-zaken.
9. Storingsindicatielampje (MIL) Het storingsindicatielampje
maakt deel uit van het boord-
diagnosesysteem (OBD) dat
de elektronische regelingen
van de motor en de automatische ver-
snellingsbak controleert. Het lampje
gaat branden als de contactsleutel in
de stand ON/RUN wordt gezet, voor-
dat de motor start. Als het lampje niet
gaat branden wanneer u de sleutel van OFF naar ON draait, laat uw auto
dan direct controleren op storingen.
Door sommige omstandigheden, zoals
een losse of afwezige tankdop, slechte
brandstofkwaliteit e.d., kan na het
aanslaan van de motor de storingsin-
dicator (MIL) gaan branden. De auto
moet worden afgeleverd voor onder-
houd als het lampje aan blijft tijdens
enkele normale ritten. In de meeste
gevallen kan dan normaal met de auto
worden gereden en is slepen niet no-dig.
LET OP!
Langdurig rijden met het lampje
aan kan schade aan de motorbedie-
ning veroorzaken. Het kan ook van
invloed zijn op de brandstofzuinig-
heid en de rijprestatie. Als het
lampje knippert, zal de katalysator
vrij snel ernstig defect raken en zal
het motorvermogen afnemen. Raad-
pleeg onmiddellijk uw dealer.
180

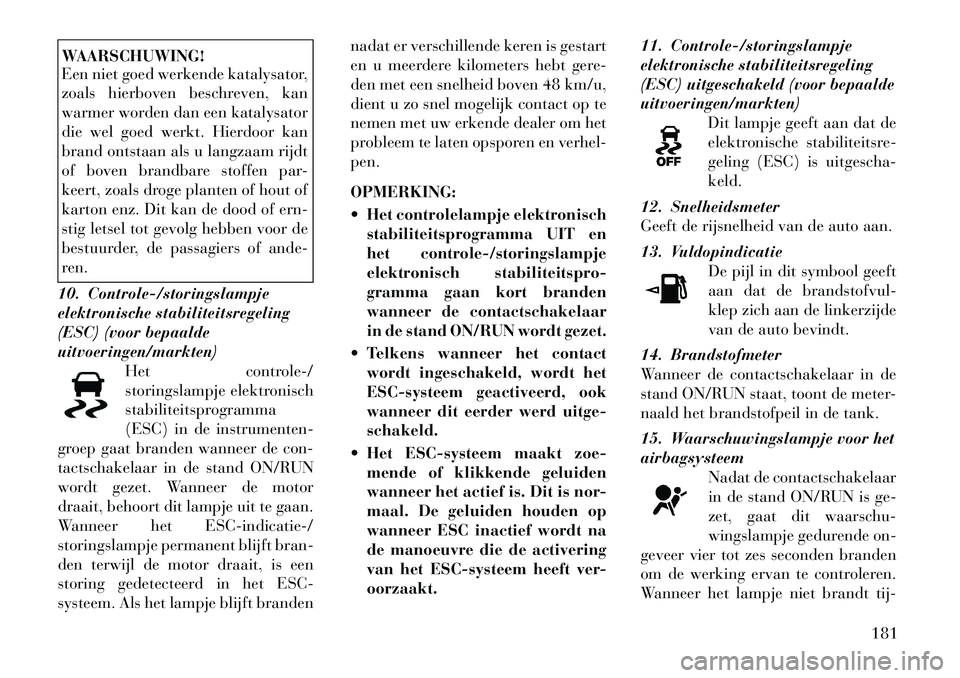

WAARSCHUWING!
Een niet goed werkende katalysator,
zoals hierboven beschreven, kan
warmer worden dan een katalysator
die wel goed werkt. Hierdoor kan
brand ontstaan als u langzaam rijdt
of boven brandbare stoffen par-
keert, zoals droge planten of hout of
karton enz. Dit kan de dood of ern-
stig letsel tot gevolg hebben voor de
bestuurder, de passagiers of ande-
ren.
10. Controle-/storingslampje
elektronische stabiliteitsregeling
(ESC) (voor bepaaldeuitvoeringen/markten) Het controle-/
storingslampje elektronisch
stabiliteitsprogramma
(ESC) in de instrumenten-
groep gaat branden wanneer de con-
tactschakelaar in de stand ON/RUN
wordt gezet. Wanneer de motor
draait, behoort dit lampje uit te gaan.
Wanneer het ESC-indicatie-/
storingslampje permanent blijft bran-
den terwijl de motor draait, is een
storing gedetecteerd in het ESC-
systeem. Als het lampje blijft branden nadat er verschillende keren is gestart
en u meerdere kilometers hebt gere-
den met een snelheid boven 48 km/u,
dient u zo snel mogelijk contact op te
nemen met uw erkende dealer om het
probleem te laten opsporen en verhel-pen. OPMERKING:
 Het controlelampje elektronisch
stabiliteitsprogramma UIT en
het controle-/storingslampje
elektronisch stabiliteitspro-
gramma gaan kort branden
wanneer de contactschakelaar
in de stand ON/RUN wordt gezet.
 Telkens wanneer het contact wordt ingeschakeld, wordt het
ESC-systeem geactiveerd, ook
wanneer dit eerder werd uitge-schakeld.
 Het ESC-systeem maakt zoe- mende of klikkende geluiden
wanneer het actief is. Dit is nor-
maal. De geluiden houden op
wanneer ESC inactief wordt na
de manoeuvre die de activering
van het ESC-systeem heeft ver-oorzaakt. 11. Controle-/storingslampje
elektronische stabiliteitsregeling
(ESC) uitgeschakeld (voor bepaaldeuitvoeringen/markten)
Dit lampje geeft aan dat de
elektronische stabiliteitsre-
geling (ESC) is uitgescha-keld.
12. Snelheidsmeter
Geeft de rijsnelheid van de auto aan.
13. Vuldopindicatie De pijl in dit symbool geeft
aan dat de brandstofvul-
klep zich aan de linkerzijde
van de auto bevindt.
14. Brandstofmeter
Wanneer de contactschakelaar in de
stand ON/RUN staat, toont de meter-
naald het brandstofpeil in de tank.
15. Waarschuwingslampje voor het airbagsysteem Nadat de contactschakelaar
in de stand ON/RUN is ge-
zet, gaat dit waarschu-
wingslampje gedurende on-
geveer vier tot zes seconden branden
om de werking ervan te controleren.
Wanneer het lampje niet brandt tij-
181

dens het starten, blijft branden of gaat
branden tijdens het rijden, moet het
systeem zo snel mogelijk door een er-
kende dealer worden nagekeken.
Raadpleeg "Gordelsystemen" in "Wat
u moet weten voordat u de auto start"
voor meer informatie.

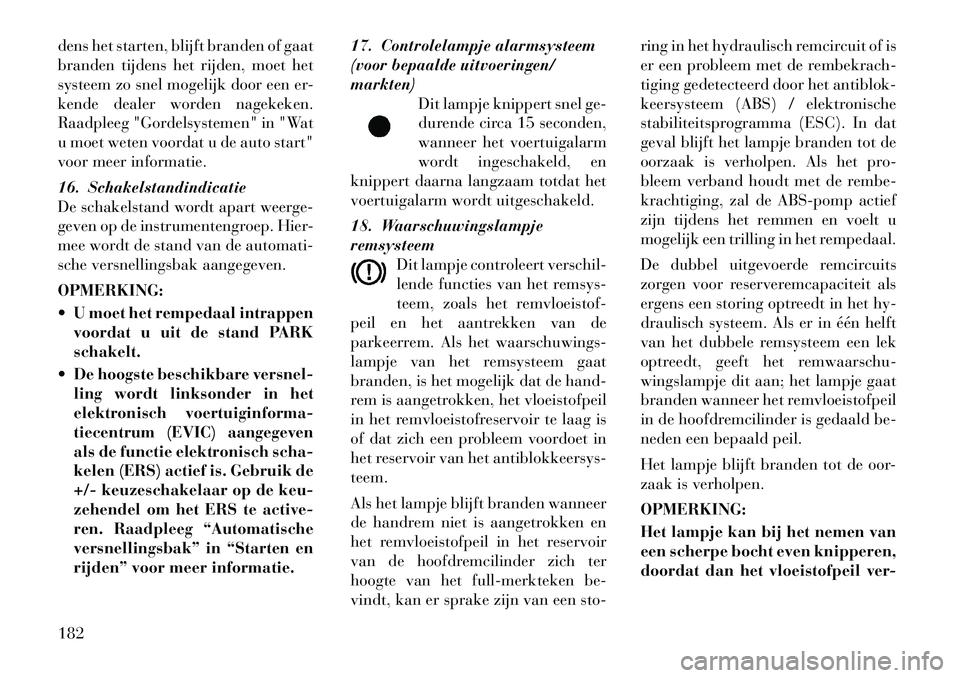

16. Schakelstandindicatie
De schakelstand wordt apart weerge-
geven op de instrumentengroep. Hier-
mee wordt de stand van de automati-
sche versnellingsbak aangegeven. OPMERKING:
 U moet het rempedaal intrappenvoordat u uit de stand PARK schakelt.
 De hoogste beschikbare versnel- ling wordt linksonder in het
elektronisch voertuiginforma-
tiecentrum (EVIC) aangegeven
als de functie elektronisch scha-
kelen (ERS) actief is. Gebruik de
+/- keuzeschakelaar op de keu-
zehendel om het ERS te active-
ren. Raadpleeg “Automatische
versnellingsbak” in “Starten en
rijden” voor meer informatie. 17. Controlelampje alarmsysteem
(voor bepaalde uitvoeringen/markten)
Dit lampje knippert snel ge-
durende circa 15 seconden,
wanneer het voertuigalarm
wordt ingeschakeld, en
knippert daarna langzaam totdat het
voertuigalarm wordt uitgeschakeld.
18. Waarschuwingslampje remsysteem Dit lampje controleert verschil-
lende functies van het remsys-
teem, zoals het remvloeistof-
peil en het aantrekken van de
parkeerrem. Als het waarschuwings-
lampje van het remsysteem gaat
branden, is het mogelijk dat de hand-
rem is aangetrokken, het vloeistofpeil
in het remvloeistofreservoir te laag is
of dat zich een probleem voordoet in
het reservoir van het antiblokkeersys-teem.
Als het lampje blijft branden wanneer
de handrem niet is aangetrokken en
het remvloeistofpeil in het reservoir
van de hoofdremcilinder zich ter
hoogte van het full-merkteken be-
vindt, kan er sprake zijn van een sto- ring in het hydraulisch remcircuit of is
er een probleem met de rembekrach-
tiging gedetecteerd door het antiblok-
keersysteem (ABS) / elektronische
stabiliteitsprogramma (ESC). In dat
geval blijft het lampje branden tot de
oorzaak is verholpen. Als het pro-
bleem verband houdt met de rembe-
krachtiging, zal de ABS-pomp actief
zijn tijdens het remmen en voelt u
mogelijk een trilling in het rempedaal.
De dubbel uitgevoerde remcircuits
zorgen voor reserveremcapaciteit als
ergens een storing optreedt in het hy-
draulisch systeem. Als er in één helft
van het dubbele remsysteem een lek
optreedt, geeft het remwaarschu-
wingslampje dit aan; het lampje gaat
branden wanneer het remvloeistofpeil
in de hoofdremcilinder is gedaald be-
neden een bepaald peil.
Het lampje blijft branden tot de oor-
zaak is verholpen. OPMERKING:
Het lampje kan bij het nemen van
een scherpe bocht even knipperen,

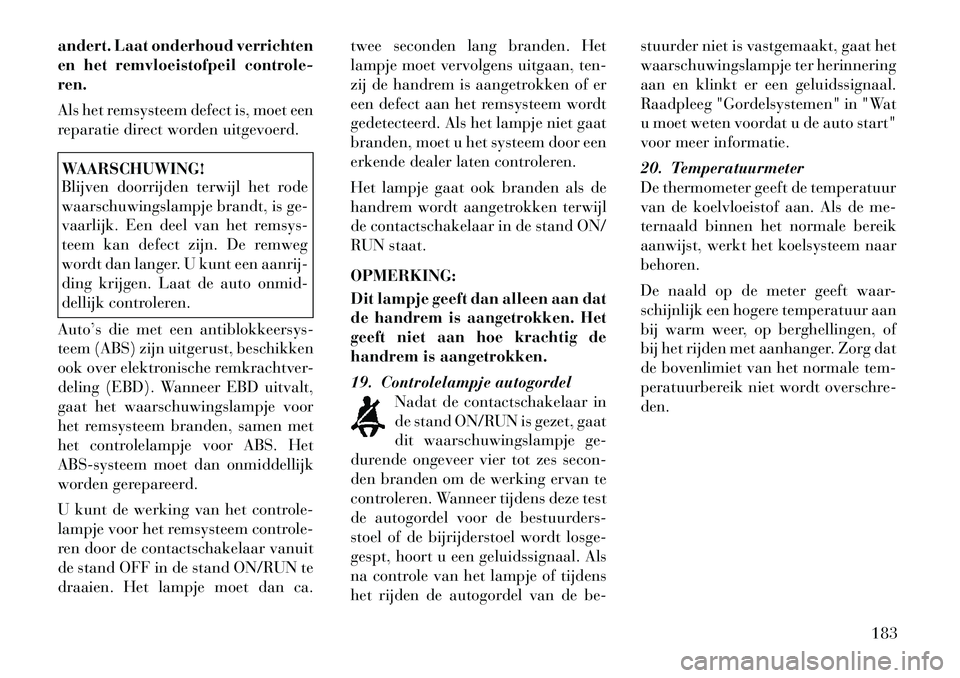

doordat dan het vloeistofpeil ver-182

andert. Laat onderhoud verrichten
en het remvloeistofpeil controle-ren.
Als het remsysteem defect is, moet een
reparatie direct worden uitgevoerd.WAARSCHUWING!
Blijven doorrijden terwijl het rode
waarschuwingslampje brandt, is ge-
vaarlijk. Een deel van het remsys-
teem kan defect zijn. De remweg
wordt dan langer. U kunt een aanrij-
ding krijgen. Laat de auto onmid-
dellijk controleren.
Auto’s die met een antiblokkeersys-
teem (ABS) zijn uitgerust, beschikken
ook over elektronische remkrachtver-
deling (EBD). Wanneer EBD uitvalt,
gaat het waarschuwingslampje voor
het remsysteem branden, samen met
het controlelampje voor ABS. Het
ABS-systeem moet dan onmiddellijk
worden gerepareerd.
U kunt de werking van het controle-
lampje voor het remsysteem controle-
ren door de contactschakelaar vanuit
de stand OFF in de stand ON/RUN te
draaien. Het lampje moet dan ca. twee seconden lang branden. Het
lampje moet vervolgens uitgaan, ten-
zij de handrem is aangetrokken of er
een defect aan het remsysteem wordt
gedetecteerd. Als het lampje niet gaat
branden, moet u het systeem door een
erkende dealer laten controleren.
Het lampje gaat ook branden als de
handrem wordt aangetrokken terwijl
de contactschakelaar in de stand ON/
RUN staat. OPMERKING:
Dit lampje geeft dan alleen aan dat
de handrem is aangetrokken. Het
geeft niet aan hoe krachtig de
handrem is aangetrokken.
19. Controlelampje autogordel
Nadat de contactschakelaar in
de stand ON/RUN is gezet, gaat
dit waarschuwingslampje ge-
durende ongeveer vier tot zes secon-
den branden om de werking ervan te
controleren. Wanneer tijdens deze test
de autogordel voor de bestuurders-
stoel of de bijrijderstoel wordt losge-
gespt, hoort u een geluidssignaal. Als
na controle van het lampje of tijdens
het rijden de autogordel van de be- stuurder niet is vastgemaakt, gaat het
waarschuwingslampje ter herinnering
aan en klinkt er een geluidssignaal.
Raadpleeg "Gordelsystemen" in "Wat
u moet weten voordat u de auto start"
voor meer informatie.
20. Temperatuurmeter
De thermometer geeft de temperatuur
van de koelvloeistof aan. Als de me-
ternaald binnen het normale bereik
aanwijst, werkt het koelsysteem naar
behoren.
De naald op de meter geeft waar-
schijnlijk een hogere temperatuur aan
bij warm weer, op berghellingen, of
bij het rijden met aanhanger. Zorg dat
de bovenlimiet van het normale tem-
peratuurbereik niet wordt overschre-den.
183

LET OP!
Als u blijft rijden met een oververhit
koelsysteem, kan dit schade aan de
auto veroorzaken. Wanneer de tem-
peratuurmeter in de H-zone staat,
zet dan de auto veilig stil langs de
kant van de weg. Laat de auto met
uitgeschakelde airco stationair
draaien tot de meternaald weer in
het normale bereik staat. Als de me-
ternaald in de H-zone blijft staan en
u continue geluidssignalen hoort, zet
dan de motor direct af en neem con-
tact op met uw dealer.WAARSCHUWING!
Een te warm koelsysteem is gevaar-
lijk. Hete koelvloeistof en stoom uit
de radiateur kunnen ernstige brand-
wonden veroorzaken. Bel een erkend
dealerbedrijf wanneer de motor van
uw auto oververhit is. Als u besluit
zelf onder de motorkap te kijken,
raadpleeg dan "Onderhoud van uw
voertuig". Volg de waarschuwingen
in de paragraaf Vuldop expansiere-
servoir.21. Controlelampje mistachterlicht
Dit lampje gaat branden wan-
neer de mistachterlichten aan
zijn. (Raadpleeg "Verlich-
ting" in "De functies van uw
voertuig" voor meer informatie.) MINI-BOORDCOMPUTER
MET KOMPAS (CMTC)
(voor bepaaldeuitvoeringen/markten) OPMERKING:
Als de auto is uitgerust met een
navigatieradio voor het globaal
plaatsbepalingssysteem (GPS),
worden de kompasafwijking en
het kalibratiemenu uitgeschakeld.
De mini-boordcomputer met kompas
bevindt zich in de instrumentengroep
en bevat een interactief scherm
waarop de buitentemperatuur, kom-
pasrichting (voor bepaalde
uitvoeringen/markten) en ritinforma-
tie wordt getoond. OPMERKING:
Bij het starten geeft het systeem de
laatst bekende buitentemperatuur weer. Het systeem heeft mogelijk
meerdere minuten rijtijd nodig
voordat de werkelijke buitentem-
peratuur weergegeven wordt. De
temperatuur van de motor kan van
invloed zijn op de weergave van de
buitentemperatuur, daarom wordt
de weergegeven temperatuur niet
geüpdate wanneer het voertuig stilstaat. RESETKNOPPENResetknop
Druk op de STEP-toets op het stuur-
wiel om door de submenu's te blade-
ren (bijv. Odometer (Kilometerteller),
Trip A (Rit A), Trip B (Rit B), DTE
(Afstand tot lege tank), Speed (Snel-
heid), AVG Fuel (Gemiddeld brand-
stofverbruik), Ambient Temp (Omge-vingstemperatuur)).
Als u op de resetknop drukt terwijl
een van de submenu's (bijv. Trip A
(Rit A), Trip B (Rit B), AVG Fuel
(Gemiddeld brandstofverbruik)) is
geopend, wordt de weergegeven
waarde teruggesteld op nul.184
