Lancia Voyager 2013 Manual de Uso e Manutenção (in Portuguese)

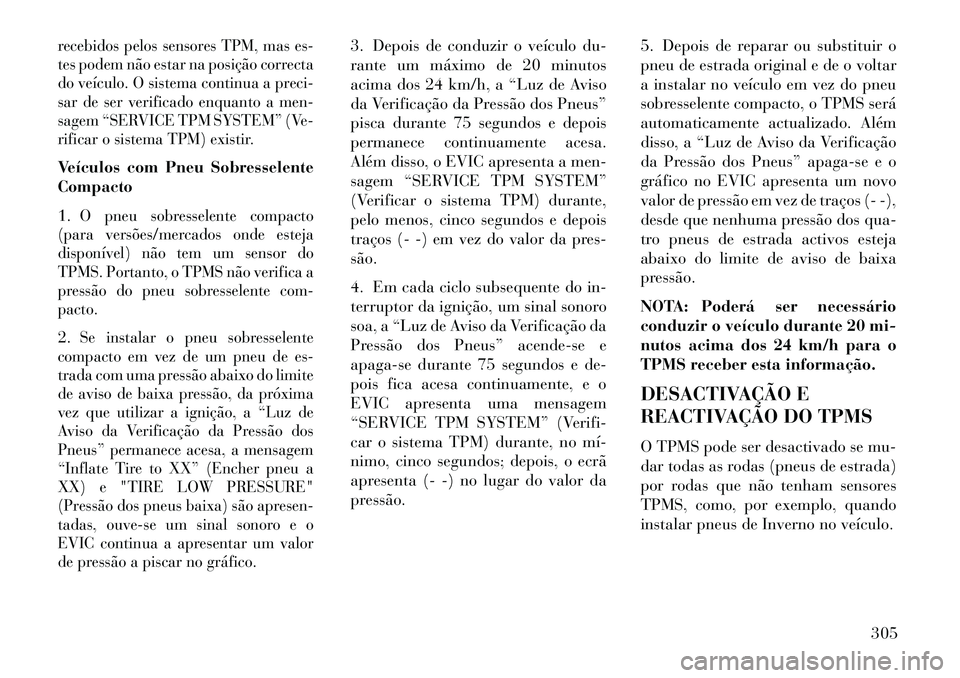

recebidos pelos sensores TPM, mas es-
tes podem não estar na posição correcta
do veículo. O sistema continua a preci-
sar de ser verificado enquanto a men-
sagem “SERVICE TPM SYSTEM” (Ve-
rificar o sistema TPM) existir.Veículos com Pneu Sobresselente
Compacto
1.
O pneu sobresselente compacto
(para versões/mercados onde esteja
disponível) não tem um sensor do
TPMS. Portanto, o TPMS não verifica a
pressão do pneu sobresselente com-
pacto.
2.
Se instalar o pneu sobresselente
compacto em vez de um pneu de es-
trada com uma pressão abaixo do limite
de aviso de baixa pressão, da próxima
vez que utilizar a ignição, a “Luz de
Aviso da Verificação da Pressão dos
Pneus” permanece acesa, a mensagem
“Inflate Tire to XX” (Encher pneu a
XX) e "TIRE LOW PRESSURE"
(Pressão dos pneus baixa) são apresen-
tadas, ouve-se um sinal sonoro e o
EVIC continua a apresentar um valor
de pressão a piscar no gráfico.
3. Depois de conduzir o veículo du-
rante um máximo de 20 minutos
acima dos 24 km/h, a “Luz de Aviso
da Verificação da Pressão dos Pneus”
pisca durante 75 segundos e depois
permanece continuamente acesa.
Além disso, o EVIC apresenta a men-
sagem “SERVICE TPM SYSTEM”
(Verificar o sistema TPM) durante,
pelo menos, cinco segundos e depois
traços (- -) em vez do valor da pres-
são.
4. Em cada ciclo subsequente do in-
terruptor da ignição, um sinal sonoro
soa, a “Luz de Aviso da Verificação da
Pressão dos Pneus” acende-se e
apaga-se durante 75 segundos e de-
pois fica acesa continuamente, e o
EVIC apresenta uma mensagem
“SERVICE TPM SYSTEM” (Verifi-
car o sistema TPM) durante, no mí­
nimo, cinco segundos; depois, o ecrã
apresenta (- -) no lugar do valor da
pressão. 5. Depois de reparar ou substituir o
pneu de estrada original e de o voltar
a instalar no veículo em vez do pneu
sobresselente compacto, o TPMS será
automaticamente actualizado. Além
disso, a “Luz de Aviso da Verificação
da Pressão dos Pneus” apaga-se e o
gráfico no EVIC apresenta um novo
valor de pressão em vez de traços (- -),
desde que nenhuma pressão dos qua-
tro pneus de estrada activos esteja
abaixo do limite de aviso de baixa
pressão.
NOTA: Poderá ser necessário
conduzir o veículo durante 20 mi-
nutos acima dos 24 km/h para o
TPMS receber esta informação.
DESACTIVAÇÃO E
REACTIVAÇÃO DO TPMS
O TPMS pode ser desactivado se mu-
dar todas as rodas (pneus de estrada)
por rodas que não tenham sensores
TPMS, como, por exemplo, quando
instalar pneus de Inverno no veículo.
305

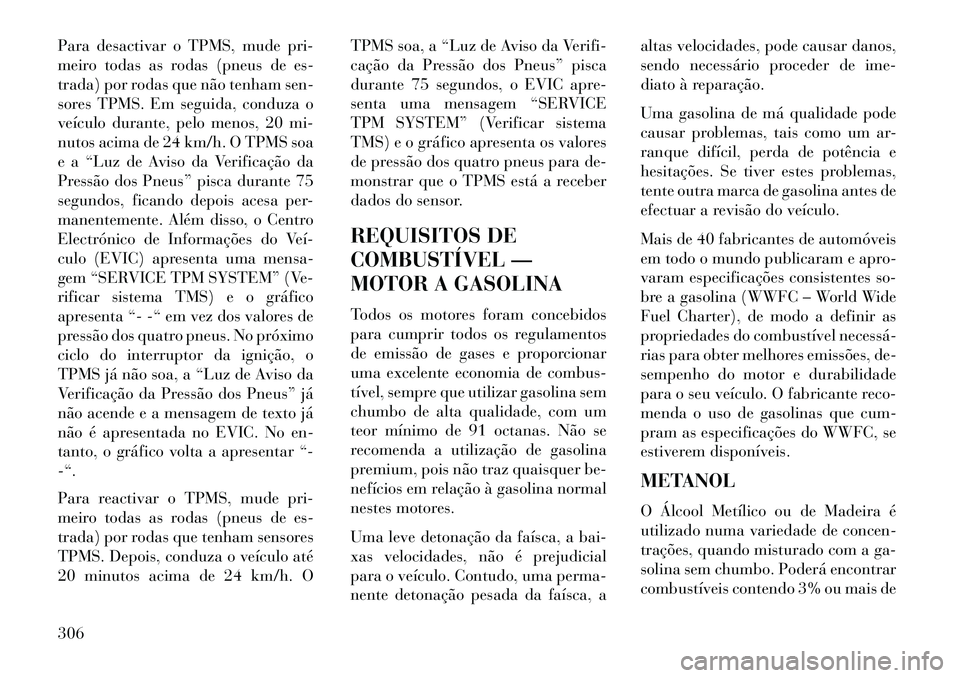

Para desactivar o TPMS, mude pri-
meiro todas as rodas (pneus de es-
trada) por rodas que não tenham sen-
sores TPMS. Em seguida, conduza o
veículo durante, pelo menos, 20 mi-
nutos acima de 24 km/h. O TPMS soa
e a “Luz de Aviso da Verificação da
Pressão dos Pneus” pisca durante 75
segundos, ficando depois acesa per-
manentemente. Além disso, o Centro
Electrónico de Informações do Veí­
culo (EVIC) apresenta uma mensa-
gem “SERVICE TPM SYSTEM” (Ve-
rificar sistema TMS) e o gráfico
apresenta “- -“ em vez dos valores de
pressão dos quatro pneus. No próximo
ciclo do interruptor da ignição, o
TPMS já não soa, a “Luz de Aviso da
Verificação da Pressão dos Pneus” já
não acende e a mensagem de texto já
não é apresentada no EVIC. No en-
tanto, o gráfico volta a apresentar “-
-“.
Para reactivar o TPMS, mude pri-
meiro todas as rodas (pneus de es-
trada) por rodas que tenham sensores
TPMS. Depois, conduza o veículo até
20 minutos acima de 24 km/h. OTPMS soa, a “Luz de Aviso da Verifi-
cação da Pressão dos Pneus” pisca
durante 75 segundos, o EVIC apre-
senta uma mensagem “SERVICE
TPM SYSTEM” (Verificar sistema
TMS) e o gráfico apresenta os valores
de pressão dos quatro pneus para de-
monstrar que o TPMS está a receber
dados do sensor.
REQUISITOS DE
COMBUSTÍVEL —
MOTOR A GASOLINA
Todos os motores foram concebidos
para cumprir todos os regulamentos
de emissão de gases e proporcionar
uma excelente economia de combus-
tível, sempre que utilizar gasolina sem
chumbo de alta qualidade, com um
teor mínimo de 91 octanas. Não se
recomenda a utilização de gasolina
premium, pois não traz quaisquer be-
nefícios em relação à gasolina normal
nestes motores.
Uma leve detonação da faísca, a bai-
xas velocidades, não é prejudicial
para o veículo. Contudo, uma perma-
nente detonação pesada da faísca, aaltas velocidades, pode causar danos,
sendo necessário proceder de ime-
diato à reparação.
Uma gasolina de má qualidade pode
causar problemas, tais como um ar-
ranque difícil, perda de potência e
hesitações. Se tiver estes problemas,
tente outra marca de gasolina antes de
efectuar a revisão do veículo.
Mais de 40 fabricantes de automóveis
em todo o mundo publicaram e apro-
varam especificações consistentes so-
bre a gasolina (WWFC – World Wide
Fuel Charter), de modo a definir as
propriedades do combustível necessá­
rias para obter melhores emissões, de-
sempenho do motor e durabilidade
para o seu veículo. O fabricante reco-
menda o uso de gasolinas que cum-
pram as especificações do WWFC, se
estiverem disponíveis.
METANOL
O Álcool Metílico ou de Madeira é
utilizado numa variedade de concen-
trações, quando misturado com a ga-
solina sem chumbo. Poderá encontrar
combustíveis contendo 3% ou mais de
306

metanol, juntamente com outros álco­
ois chamados co-solventes. Os proble-
mas que resultem da utilização de
metanol/gasolina ou misturas de eta-
nol E-85 não são da responsabilidade
do fabricante. Embora o MTBE seja
um oxigenado feito de Metanol, não
tem os efeitos negativos do Metanol.CUIDADO!
Não utilize gasolina que contenha
Metanol ou Etanol E-85. A utiliza-
ção destas misturas pode dar ori-
gem a problemas no arranque e de
condução e danificar componentes
críticos do sistema de combustível.
ETANOL
O fabricante recomenda que o seu
veículo seja utilizado com um com-
bustível que contenha no máximo de
10% de etanol. Se comprar o seu com-
bustível num fornecedor de con-
fiança, poderá reduzir o risco de exce-
der este limite de 10% e/ou de utilizar
combustível com propriedades anor-
mais. Tenha também em atenção que
é de esperar um aumento do consumo de combustível quando utilizar com-
bustíveis com misturas de etanol de-
vido ao teor de energia mais baixo do
etanol.
Os problemas que resultem da utiliza-
ção de metanol/gasolina ou misturas
de etanol E-85 não são da responsa-
bilidade do fabricante. Embora o
MTBE seja um oxigenado feito de Me-
tanol, não tem os efeitos negativos do
Metanol.
CUIDADO!
A utilização de combustível que
contenha mais de 10% de Etanol
pode originar avarias do motor,
problemas no arranque e de funcio-
namento, para além de degradação
de materiais. Estes efeitos adversos
podem originar danos permanentes
no veículo.
GASOLINA VERDE
Muitas das gasolinas que estão agora
a ser misturadas contribuem para um
ar mais puro, especialmente nas áreas
onde os níveis de poluição do ar são elevados. Estas novas misturas pro-
porcionam um combustível mais
limpo e algumas são referidas como
"gasolinas reformuladas".
O fabricante apoia estes esforços para
a obtenção de um ar mais puro. Po-
derá ajudar utilizando estas misturas
à medida que vão estando disponí­
veis.
MMT NA GASOLINA
O MMT é um manganésio que contém
um aditivo metálico e que é misturado
nalgumas gasolinas para aumentar as
octanas. A gasolina misturada com o
MMT não proporciona qualquer van-
tagem em termos de desempenho em
relação à gasolina com o mesmo nú­
mero de octanas sem MMT. A gasolina
misturada com MMT reduz a vida útil
das velas e reduz o desempenho do
sistema de controlo de emissões nal-
guns veículos. O fabricante reco-
menda a utilização de gasolina sem
MMT no seu veículo. O teor de MMT
da gasolina poderá não estar indicado
na bomba de gasolina, portanto, deve
perguntar ao vendedor se a gasolina
contém MMT.
307

MATERIAIS ADICIONADOS
AO COMBUSTÍVEL
Além de utilizar gasolina sem chumbo
com a taxa adequada de octanas,
aconselham-se as gasolinas que con-
têm detergentes e aditivos de estabili-
dade e contra a corrosão. A utilização
de gasolinas que contenham estes adi-
tivos ajudará a melhorar a economia
do combustível, a reduzir as emissões
de gases e a manter o bom desempe-
nho do veículo.
Deve evitar-se a utilização indiscrimi-
nada dos agentes de limpeza do sis-
tema de combustível. Muitos destes
materiais, indicados para a remoção
de gomas e de vernizes, podem conter
solventes activos ou ingredientes simi-
lares. Estes poderão prejudicar os ma-
teriais das juntas e dos diafragmas do
sistema de combustível.
AVISO!
O monóxido de carbono (CO) nos
gases de escape é mortal. Observe
as precauções abaixo para evitar a
intoxicação por monóxido de car-
bono:
Não inale os gases de escape. Con-
têm monóxido de carbono (CO),
um gás incolor e inodoro que pode
ser fatal. Não mantenha o motor
ligado numa área fechada, como
uma garagem, e nunca permaneça
num veículo estacionado com o
motor ligado durante muito tempo.
Se o veículo estiver parado numa
área aberta com o motor ligado
durante um período longo, ajuste o
sistema de ventilação para forçar a
entrada de ar fresco do exterior.
(Continuação)
AVISO!(Continuação)
Proteja-se contra o monóxido de
carbono através de uma manuten-
ção apropriada. Mande inspeccio-
nar o sistema de escape sempre que
o veículo for levantado. Mande re-
parar imediatamente quaisquer
condições anormais. Enquanto não
estiver reparado, conduza com to-
dos os vidros laterais completa-
mente abertos.Mantenha a bagageira/porta da
bagageira fechada quando condu-
zir o seu veículo para evitar a en-
trada de monóxido de carbono e de
outros gases de escape tóxicos.
REQUISITOS DO
COMBUSTÍVEL —
MOTOR DIESEL
É vivamente recomendado o uso de
combustíveis diesel de qualidade pre-
mium com índice de cetano igual ou
superior a 50 e que cumpram com a
norma EN590. Consulte o seu conces-
sionário autorizado para mais infor-
mações sobre os combustíveis dispo-
níveis na sua área.
308

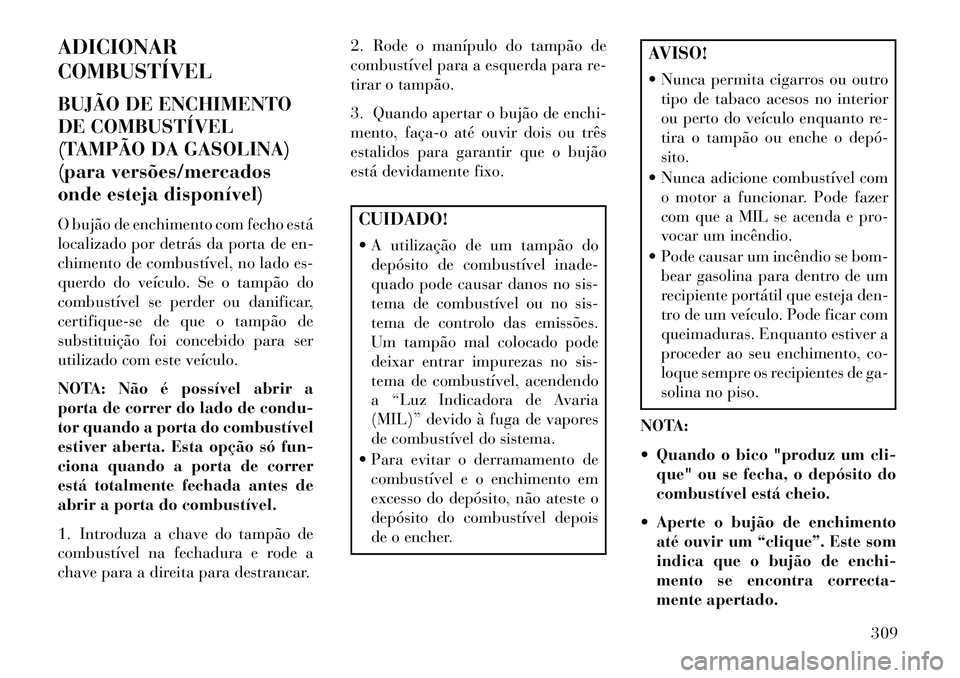

ADICIONAR
COMBUSTÍVEL
BUJÃO DE ENCHIMENTO
DE COMBUSTÍVEL
(TAMPÃO DA GASOLINA)
(para versões/mercados
onde esteja disponível)
O bujão de enchimento com fecho está
localizado por detrás da porta de en-
chimento de combustível, no lado es-
querdo do veículo. Se o tampão do
combustível se perder ou danificar,
certifique-se de que o tampão de
substituição foi concebido para ser
utilizado com este veículo.
NOTA: Não é possível abrir a
porta de correr do lado de condu-
tor quando a porta do combustível
estiver aberta. Esta opção só fun-
ciona quando a porta de correr
está totalmente fechada antes de
abrir a porta do combustível.
1. Introduza a chave do tampão de
combustível na fechadura e rode a
chave para a direita para destrancar.2. Rode o manípulo do tampão de
combustível para a esquerda para re-
tirar o tampão.
3. Quando apertar o bujão de enchi-
mento, faça­o até ouvir dois ou três
estalidos para garantir que o bujão
está devidamente fixo.
CUIDADO!
 A utilização de um tampão do
depósito de combustível inade-
quado pode causar danos no sis-
tema de combustível ou no sis-
tema de controlo das emissões.
Um tampão mal colocado pode
deixar entrar impurezas no sis-
tema de combustível, acendendo
a “Luz Indicadora de Avaria
(MIL)” devido à fuga de vapores
de combustível do sistema.
 Para evitar o derramamento de combustível e o enchimento em
excesso do depósito, não ateste o
depósito do combustível depois
de o encher.
AVISO!
 Nunca permita cigarros ou outrotipo de tabaco acesos no interior
ou perto do veículo enquanto re-
tira o tampão ou enche o depó­
sito.
 Nunca adicione combustível com o motor a funcionar. Pode fazer
com que a MIL se acenda e pro-
vocar um incêndio.
 Pode causar um incêndio se bom- bear gasolina para dentro de um
recipiente portátil que esteja den-
tro de um veículo. Pode ficar com
queimaduras. Enquanto estiver a
proceder ao seu enchimento, co-
loque sempre os recipientes de ga-
solina no piso.
NOTA:
 Quando o bico "produz um cli- que" ou se fecha, o depósito do
combustível está cheio.
 Aperte o bujão de enchimento até ouvir um “clique”. Este som
indica que o bujão de enchi-
mento se encontra correcta-
mente apertado.
309

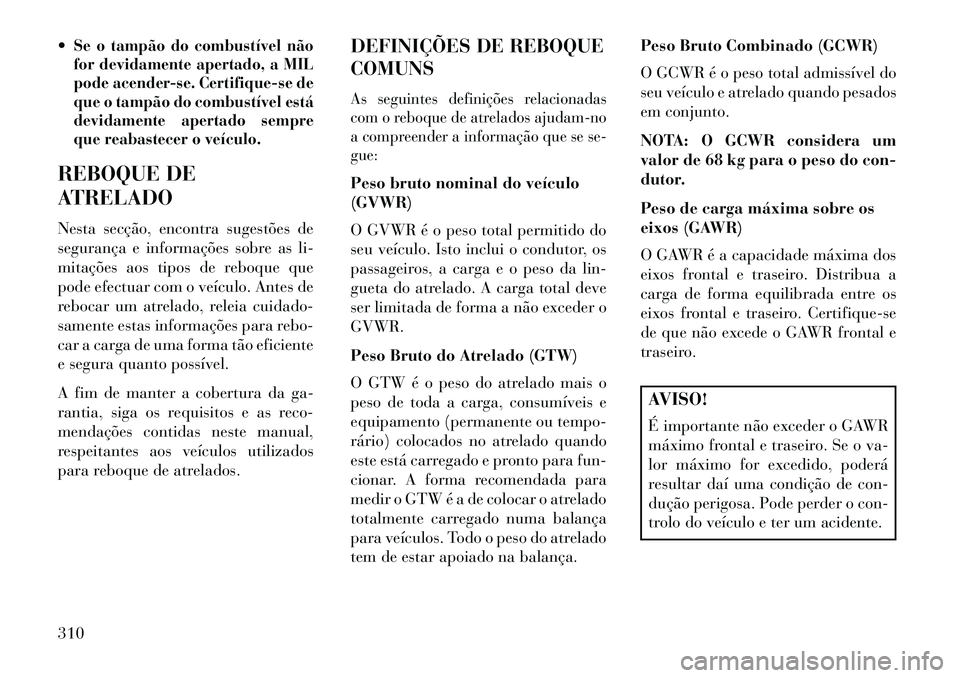

Se o tampão do combustível não
for devidamente apertado, a MIL
pode acender-se. Certifique-se de
que o tampão do combustível está
devidamente apertado sempre
que reabastecer o veículo.REBOQUE DE
ATRELADO
Nesta secção, encontra sugestões de
segurança e informações sobre as li-
mitações aos tipos de reboque que
pode efectuar com o veículo. Antes de
rebocar um atrelado, releia cuidado-
samente estas informações para rebo-
car a carga de uma forma tão eficiente
e segura quanto possível.
A fim de manter a cobertura da ga-
rantia, siga os requisitos e as reco-
mendações contidas neste manual,
respeitantes aos veículos utilizados
para reboque de atrelados.DEFINIÇÕES DE REBOQUE
COMUNS
As seguintes definições relacionadas
com o reboque de atrelados ajudam-no
a compreender a informação que se se-
gue:Peso bruto nominal do veículo
(GVWR)
O GVWR é o peso total permitido do
seu veículo. Isto inclui o condutor, os
passageiros, a carga e o peso da lin-
gueta do atrelado. A carga total deve
ser limitada de forma a não exceder o
GVWR.
Peso Bruto do Atrelado (GTW)
O GTW é o peso do atrelado mais o
peso de toda a carga, consumíveis e
equipamento (permanente ou tempo-
rário) colocados no atrelado quando
este está carregado e pronto para fun-
cionar. A forma recomendada para
medir o GTW é a de colocar o atrelado
totalmente carregado numa balança
para veículos. Todo o peso do atrelado
tem de estar apoiado na balança.Peso Bruto Combinado (GCWR)
O GCWR é o peso total admissível do
seu veículo e atrelado quando pesados
em conjunto.
NOTA: O GCWR considera um
valor de 68 kg para o peso do con-
dutor.
Peso de carga máxima sobre os
eixos (GAWR)
O GAWR é a capacidade máxima dos
eixos frontal e traseiro. Distribua a
carga de forma equilibrada entre os
eixos frontal e traseiro. Certifique-se
de que não excede o GAWR frontal e
traseiro.
AVISO!
É importante não exceder o GAWR
máximo frontal e traseiro. Se o va-
lor máximo for excedido, poderá
resultar daí uma condição de con-
dução perigosa. Pode perder o con-
trolo do veículo e ter um acidente.
310

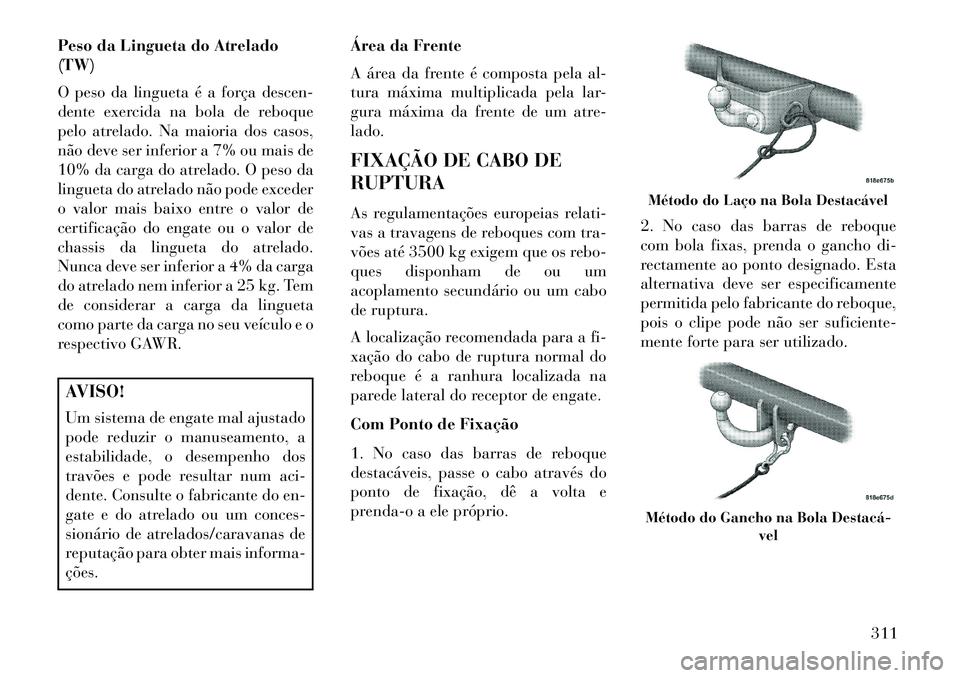

Peso da Lingueta do Atrelado
(TW)
O peso da lingueta é a força descen-
dente exercida na bola de reboque
pelo atrelado. Na maioria dos casos,
não deve ser inferior a 7% ou mais de
10% da carga do atrelado. O peso da
lingueta do atrelado não pode exceder
o valor mais baixo entre o valor de
certificação do engate ou o valor de
chassis da lingueta do atrelado.
Nunca deve ser inferior a 4% da carga
do atrelado nem inferior a 25 kg. Tem
de considerar a carga da lingueta
como parte da carga no seu veículo e o
respectivo GAWR.AVISO!
Um sistema de engate mal ajustado
pode reduzir o manuseamento, a
estabilidade, o desempenho dos
travões e pode resultar num aci-
dente. Consulte o fabricante do en-
gate e do atrelado ou um conces-
sionário de atrelados/caravanas de
reputação para obter mais informa-
ções.Área da Frente
A área da frente é composta pela al-
tura máxima multiplicada pela lar-
gura máxima da frente de um atre-
lado.
FIXAÇÃO DE CABO DE
RUPTURA
As regulamentações europeias relati-
vas a travagens de reboques com tra-
vões até 3500 kg exigem que os rebo-
ques disponham de ou um
acoplamento secundário ou um cabo
de ruptura.
A localização recomendada para a fi-
xação do cabo de ruptura normal do
reboque é a ranhura localizada na
parede lateral do receptor de engate.
Com Ponto de Fixação
1. No caso das barras de reboque
destacáveis, passe o cabo através do
ponto de fixação, dê a volta e
prenda-o a ele próprio.
2. No caso das barras de reboque
com bola fixas, prenda o gancho di-
rectamente ao ponto designado. Esta
alternativa deve ser especificamente
permitida pelo fabricante do reboque,
pois o clipe pode não ser suficiente-
mente forte para ser utilizado.
Método do Laço na Bola DestacávelMétodo do Gancho na Bola Destacá­
vel
311

Sem Pontos de Fixação
1. No caso das barras de reboque
com bola destacáveis, deve seguir o
procedimento recomendado pelo fa-
bricante ou pelo fornecedor.
2. No caso das barras de reboque
com bola fixas, enlace o cabo à volta
da haste da bola de reboque. Se colo-
car o cabo desta forma, utilize apenas
um laço.Pesos de Reboque do Atrelado
(Peso Máximo no Atrelado)
A seguinte tabela indica os pesos má­
ximos de atrelado que é possível rebo-
car.
Motor/
Trans-
missão GTW
(Peso
Bruto do Atre-
lado)
Máximo Peso da
Lingueta
do Atre- lado
(Con-
sulte a
Nota)
Todos 1600 kg 65 kg
A velocidade máxima do atre-
lado está limitada a 100 km/h, a menos que as leis locais exijam uma velocidade inferior. NOTA: O peso da lingueta do
atrelado tem de ser contemplado
como parte do peso combinado
dos ocupantes e da carga e nunca
deve exceder o peso indicado no
painel de informação de condu-
ção. A placa de Informações sobre
Pneus e Capacidade de Carga está
localizada no pilar da porta do
condutor.
Peso do Atrelado e da Lingueta
As cargas que estejam apoiadas na
zona das rodas ou que sejam mais
pesadas na parte de trás podem fazer
com que o atrelado oscile
considera-
velmente de um lado para o outro,
originando a perda de controlo do ve-
ículo e do atrelado. A causa de muitos
acidentes com atrelados tem que ver
com o facto de não se colocar a carga
mais pesada na parte da frente do
atrelado.
Nunca exceda o peso máximo da lin-
gueta do atrelado indicado no engate
do atrelado.
Método do Laço na Haste da Bola Destacável
Método do Laço na Haste da Bola Fixa
312

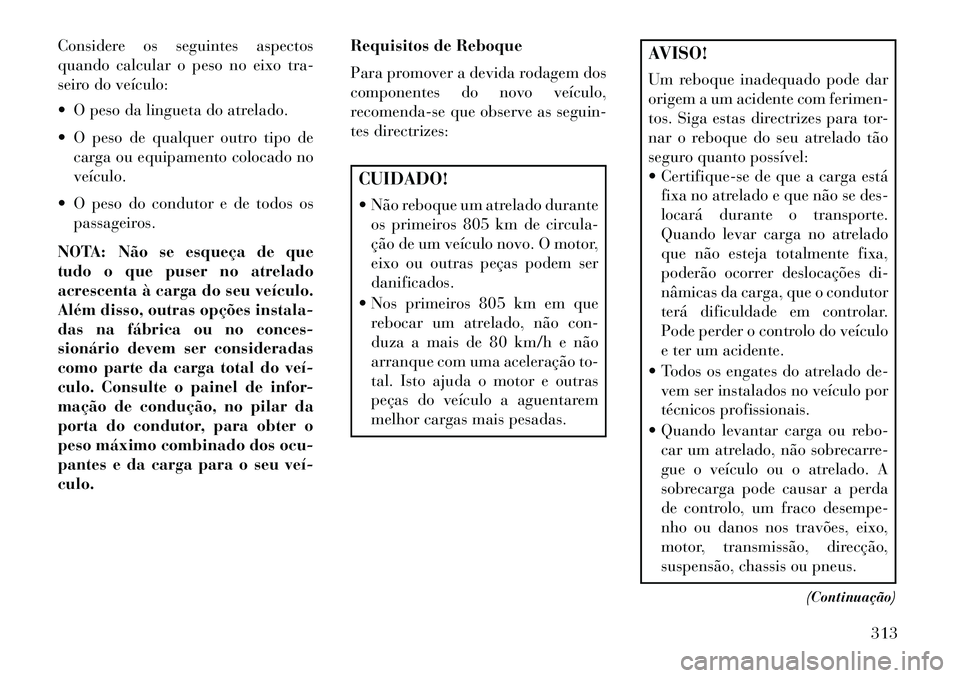

Considere os seguintes aspectos
quando calcular o peso no eixo tra-
seiro do veículo:
 O peso da lingueta do atrelado.
 O peso de qualquer outro tipo decarga ou equipamento colocado no
veículo.
 O peso do condutor e de todos os passageiros.
NOTA: Não se esqueça de que
tudo o que puser no atrelado
acrescenta à carga do seu veículo.
Além disso, outras opções instala-
das na fábrica ou no conces-
sionário devem ser consideradas
como parte da carga total do veí­
culo. Consulte o painel de infor-
mação de condução, no pilar da
porta do condutor, para obter o
peso máximo combinado dos ocu-
pantes e da carga para o seu veí­
culo. Requisitos de Reboque
Para promover a devida rodagem dos
componentes do novo veículo,
recomenda-se que observe as seguin-
tes directrizes:
CUIDADO!
 Não reboque um atrelado durante
os primeiros 805 km de circula-
ção de um veículo novo. O motor,
eixo ou outras peças podem ser
danificados.
 Nos primeiros 805 km em que rebocar um atrelado, não con-
duza a mais de 80 km/h e não
arranque com uma aceleração to-
tal. Isto ajuda o motor e outras
peças do veículo a aguentarem
melhor cargas mais pesadas.
AVISO!
Um reboque inadequado pode dar
origem a um acidente com ferimen-
tos. Siga estas directrizes para tor-
nar o reboque do seu atrelado tão
seguro quanto possível:
 Certifique-se de que a carga estáfixa no atrelado e que não se des-
locará durante o transporte.
Quando levar carga no atrelado
que não esteja totalmente fixa,
poderão ocorrer deslocações di-
nâmicas da carga, que o condutor
terá dificuldade em controlar.
Pode perder o controlo do veículo
e ter um acidente.
 Todos os engates do atrelado de- vem ser instalados no veículo por
técnicos profissionais.
 Quando levantar carga ou rebo- car um atrelado, não sobrecarre-
gue o veículo ou o atrelado. A
sobrecarga pode causar a perda
de controlo, um fraco desempe-
nho ou danos nos travões, eixo,
motor, transmissão, direcção,
suspensão, chassis ou pneus.
(Continuação)
313

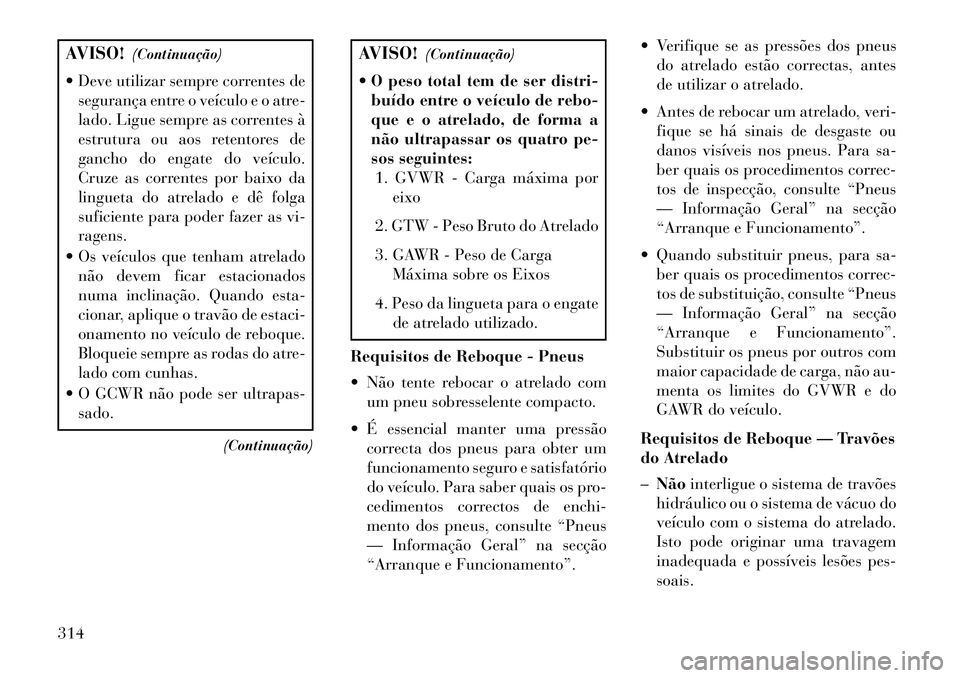

AVISO!(Continuação)
 Deve utilizar sempre correntes de segurança entre o veículo e o atre-
lado. Ligue sempre as correntes à
estrutura ou aos retentores de
gancho do engate do veículo.
Cruze as correntes por baixo da
lingueta do atrelado e dê folga
suficiente para poder fazer as vi-
ragens.
 Os veículos que tenham atrelado não devem ficar estacionados
numa inclinação. Quando esta-
cionar, aplique o travão de estaci-
onamento no veículo de reboque.
Bloqueie sempre as rodas do atre-
lado com cunhas.
 O GCWR não pode ser ultrapas- sado.
(Continuação)
AVISO!(Continuação)
 O peso total tem de ser distri-
buído entre o veículo de rebo-
que e o atrelado, de forma a
não ultrapassar os quatro pe-
sos seguintes:
1. GVWR - Carga máxima por eixo
2. GTW - Peso Bruto do Atrelado
3. GAWR - Peso de Carga Máxima sobre os Eixos
4. Peso da lingueta para o engate de atrelado utilizado.
Requisitos de Reboque - Pneus
 Não tente rebocar o atrelado com um pneu sobresselente compacto.
 É essencial manter uma pressão correcta dos pneus para obter um
funcionamento seguro e satisfatório
do veículo. Para saber quais os pro-
cedimentos correctos de enchi-
mento dos pneus, consulte “Pneus
— Informação Geral” na secção
“Arranque e Funcionamento”.  Verifique se as pressões dos pneus
do atrelado estão correctas, antes
de utilizar o atrelado.
 Antes de rebocar um atrelado, veri- fique se há sinais de desgaste ou
danos visíveis nos pneus. Para sa-
ber quais os procedimentos correc-
tos de inspecção, consulte “Pneus
— Informação Geral” na secção
“Arranque e Funcionamento”.
 Quando substituir pneus, para sa- ber quais os procedimentos correc-
tos de substituição, consulte “Pneus
— Informação Geral” na secção
“Arranque e Funcionamento”.
Substituir os pneus por outros com
maior capacidade de carga, não au-
menta os limites do GVWR e do
GAWR do veículo.
Requisitos de Reboque — Travões
do Atrelado
– Não interligue o sistema de travões
hidráulico ou o sistema de vácuo do
veículo com o sistema do atrelado.
Isto pode originar uma travagem
inadequada e possíveis lesões pes-
soais.
314
