BestuurderMidden Passagier
Eerste rij N.v.t.N.v.t.ALR (voor bepaalde uitvoeringen/landen)
Tweede rij ALRN.v.t. ALR
Derde rij ALRCINCH (VASTE
GORDEL) ALR
N.v.t. — Niet van toepassing
ALR — Automatisch blokkerend oprolmechanisme
Als de passagierszitplaats is voorzien
van een automatisch blokkerend op-
rolmechanisme en voor het gebruike-
lijke doeleinde wordt gebruikt:
Trek juist voldoende gordelband uit
het oprolmechanisme om het middel
van de inzittende comfortabel te kun-
nen omvatten, zonder het automa-
tisch blokkerend oprolmechanisme te
activeren. Als het automatisch blok-
kerend oprolmechanisme toch wordt
geactiveerd, hoort u een ratelend ge-
luid terwijl de gordel wordt ingetrok-
ken. Laat in dat geval de gordel vol-
ledig intrekken en trek vervolgens
juist voldoende gordelband uit het op-
rolmechanisme om het middel van de inzittende comfortabel te kunnen om-
vatten. Schuif de gesp in de gespslui-
ting totdat u een 'klik' hoort.
AUTOMATISCH
BLOKKEREND
OPROLMECHANISME
Deze functie zorgt ervoor dat de
schoudergordel automatisch in een
van te voren ingestelde positie wordt
geblokkeerd. De schoudergordel
wordt nog steeds aangespannen. De
automatische blokkeerfunctie is be-
schikbaar op alle passagierszitplaat-
sen met een driepuntsgordel. Gebruik
altijd de automatische blokkeerfunc-
tie als een kinderzitje is aangebracht
op een zitplaats die is voorzien van
een gordel met dit systeem. Kinderen
van 12 jaar en jonger moeten altijd
goed vastgegespt op de achterbank
worden vervoerd.Gebruik van de automatische
blokkeerfunctie
1. Gesp de driepuntsgordel vast.
2. Pak het schoudergedeelte en trek
dit omlaag tot de hele gordel is uitge-
rold.
3. Laat de gordel weer terugrollen.
Terwijl de gordel wordt opgerold
hoort u een klikgeluid. Dit geeft aan
dat de automatische blokkeerfunctie
is geactiveerd.
45
Page 52 of 416

De automatische blokkeerfunctie
uitschakelen
Maak de gesp van de driepuntsgordel
los en laat de gordel helemaal terug-
rollen om zo automatische blokkeer-
functie uit te schakelen en de normale
blokkering weer te activeren.
WAARSCHUWING!
Laat de gordel en het oprolme-chanisme vervangen als het auto-
matisch blokkerend oprolmecha-
nisme of een andere functie van
de veiligheidsgordels niet correct
werkt bij een controle volgens de
procedures in de onderhouds-
handleiding.
Als u gordel en het oprolmecha- nisme niet laat vervangen wan-
neer dat nodig is, verhoogt u de
kans op letsel bij aanrijdingen.
SPANKRACHTBEGRENZER
In deze auto is het veiligheidsgordel-
systeem voor de voorste zitplaatsen
voorzien van een spankrachtbegren-
zer, die bij frontale aanrijdingen helpt
om het risico van letsel verder te ver-
lagen. Dit veiligheidsgordelsysteem
heeft een oprolmechanisme dat de
gordelband op een gecontroleerde
manier afwikkelt. Deze functie is be-
doeld om de kracht te verminderen
die de gordel op de borstkas van de
inzittende uitoefent.
WAARSCHUWING!
Laat de gordel en het oprolme-chanisme vervangen als het auto-
matisch blokkerend oprolmecha-
nisme of een andere functie van
de veiligheidsgordels niet correct
werkt bij een controle volgens de
procedures in de onderhouds-
handleiding.
Als u gordel en het oprolmecha- nisme niet laat vervangen wan-
neer dat nodig is, verhoogt u de
kans op letsel bij aanrijdingen.
GORDELSPANNERS
De veiligheidsgordels voor de beide
voorstoelen zijn voorzien van gor-
delspanners, die ervoor zorgen dat
een loszittende gordel wordt strak ge-
trokken bij een aanrijding. Deze ap-
paraten verbeteren de werking van de
veiligheidsgordels door ervoor te zor-
gen dat de gordel al in een vroeg sta-
dium van een aanrijding strak over
het lichaam van de inzittende komt te
liggen. Gordelspanners werken bij
alle lichaamsafmetingen, ook bij ge-
bruik van kinderzitjes.
OPMERKING: Bij gebruik van
een gordelspanner dient de veilig-
heidsgordel nog steeds op de juiste
wijze worden omgedaan. De gor-
del moet nauw aansluiten en op de
juiste wijze worden gedragen.
De gordelspanners worden geacti-
veerd door de controller van het be-
veiligingssysteem voor inzittenden.
Net als de airbags zijn ook de gor-
delspanners slechts geschikt voor een-
malig gebruik. Een geactiveerde gor-
delspanner of airbag dient
onmiddellijk te worden vervangen.
46
Page 53 of 416

EXTRA ACTIEVE
HOOFDSTEUNEN (AHR)
(voor bepaalde
uitvoeringen/landen)
Deze hoofdsteunen zijn passieve com-
ponenten die kunnen worden geacti-
veerd. Auto's met dit systeem kunnen
niet eenvoudigweg aan de hand van
markeringen worden geïdentificeerd,
maar alleen door visuele inspectie van
de hoofdsteun. De hoofdsteun zal zich
in twee helften splitsen; de voorste helft
bestaat uit zacht schuim en bekleding
en de achterste helft uit decoratief
kunststof.
Werking van de actieve hoofdsteu-
nen
De controller van het veiligheidssys-
teem voor inzittenden bepaalt afhan-
kelijk van de kracht of van het type
botsing van achteren of de actieve
hoofdsteunen moeten worden geacti-
veerd. Als activering noodzakelijk is
bij een botsing van achteren, worden
de actieve hoofdsteunen van zowel de
bestuurders- als passagiersstoel geac-
tiveerd.Wanneer de actieve hoofdsteunen tij-
dens een botsing van achteren worden
geactiveerd, schuift de voorste helft
van de actieve hoofdsteun naar voren
om de afstand tussen het achterhoofd
van de inzittende en de actieve hoofd-
steun zo klein mogelijk te maken. Dit
systeem is ontworpen om bij bepaalde
botsingen van achteren het risico van
letsel bij de bestuurder en voorpassa-
gier te voorkomen of te verlagen.
OPMERKING: De actieve hoofd-
steunen kunnen wel of niet geacti-
veerd worden bij een frontale bot-
sing of een botsing van opzij. Als
echter tijdens een frontale botsing
een tweede botsing van achteren
plaatsvindt, kunnen de actieve
hoofdsteunen geactiveerd worden,
afhankelijk van factoren zoals de
soort botsing en de ernst ervan.
LET OP!
Alle inzittenden, inclusief de be-
stuurder , mogen de auto niet be-
sturen of niet in de auto zitten tot-
dat de hoofdsteunen in de juiste
stand staan om het risico op neklet-
sel bij een aanrijding te minimalise-
ren.

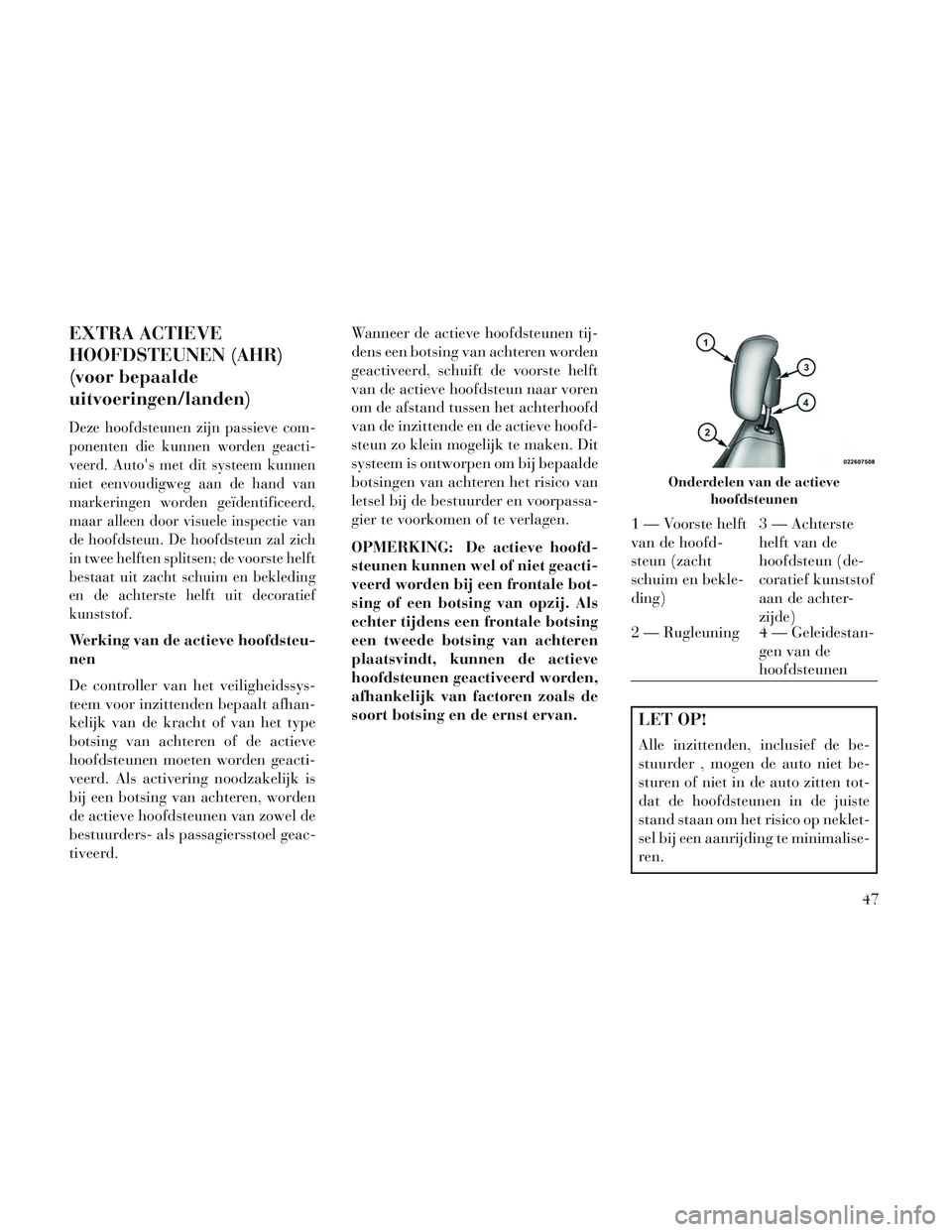

Onderdelen van de actieve
hoofdsteunen
1 — Voorste helft
van de hoofd-
steun (zacht
schuim en bekle-
ding) 3 — Achterste
helft van de
hoofdsteun (de-
coratief kunststof
aan de achter-
zijde)
2 — Rugleuning 4 — Geleidestan-
gen van de
hoofdsteunen
47
Page 54 of 416

OPMERKING:Raadpleeg de para-
graaf "Actieve hoofdsteunen afstel-
len" in het hoofdstuk "De functies
van uw auto" voor meer informatie
over het correct afstellen en positio-
neren van de hoofdsteunen.
Actieve hoofdsteunen terugstellen
Als de actieve hoofdsteunen tijdens
een aanrijding geactiveerd zijn, moet
u daarna de hoofdsteunen voor de
bestuurder en de voorpassagier terug-
stellen. Geactiveerde actieve hoofd-
steunen herkent u aan het feit dat ze
naar voren staan (zoals te zien is in
stap drie van de procedure voor het
terugstellen).
1. Pak de geactiveerde actieve hoofd-
steun beet vanuit de achterbank. 2. Plaats de handen in een comforta-
bele positie aan de bovenzijde van de
geactiveerde actieve hoofdsteun.
3. Trek de steun eerst
omlaagen ver-
volgens naar achteren richting de
achterkant van de auto, en trek de
steun daarna omlaagom het vergren-
delmechanisme te activeren.
4. De voorste helft van de actieve
hoofdsteun met zacht schuim en be-
kleding moet in de achterste helft met
decoratief kunststof vergrendeld wor-
den.

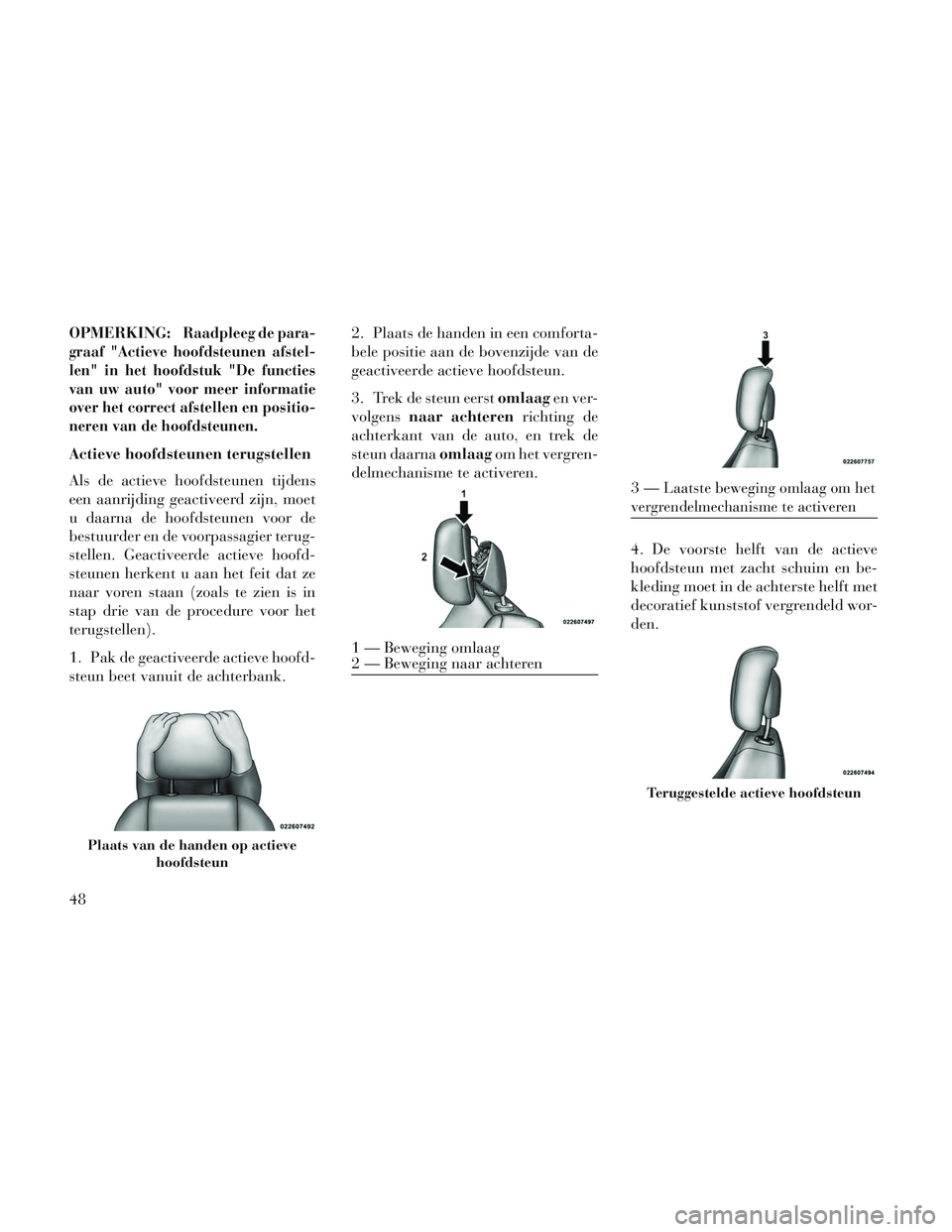

Plaats van de handen op actievehoofdsteun
1 — Beweging omlaag
2 — Beweging naar achteren
3—Laatste beweging omlaag om het
vergrendelmechanisme te activeren
Teruggestelde actieve hoofdsteun
48
Page 55 of 416

OPMERKING:
Als u problemen ondervindt methet terugstellen van de actieve
hoofdsteunen, neem dan contact
op met een erkende dealer.
Laat uit veiligheidsoverwegin- gen de actieve hoofdsteunen
controleren door een specialist
bij een erkende dealer.
ACTIEF
MOTORKAPSYSTEEM
Het actieve motorkapsysteem is be-
doeld om de bescherming van voet-
gangers te verhogen door de motor-
kap van de auto omhoog te laten
springen bij een aanrijding van een
voetganger of object. Het systeem
wordt automatisch geactiveerd wan-
neer de auto binnen een gespecifi-
ceerd snelheidsbereik rijdt. Het sys-
teem moet een verscheidenheid aan
voetgangers kunnen detecteren,
waardoor het ook mogelijk is dat an-
dere aangereden objecten het actieve
motorkapsysteem in werking stellen. Sensoren en regeleenheden voor
activering
De elektronische voetgangersbescher-
mingsmodule (EPPM) bepaalt of de
actuatoren bij een frontale aanrijding
geactiveerd moeten worden. Op basis
van de signalen van de botsingsenso-
ren bepaalt de EPPM voor inzittenden
wanneer de actuatoren geactiveerd
worden. De botsingsensoren bevinden
zich bij de voorbumper.
De EPPM bewaakt de gereedheid van
de elektronische onderdelen van het
actieve motorkapsysteem wanneer de
contactschakelaar in de stand START
of ON/RUN staat. Als de sleutel zich
in de stand LOCK, in de stand ACC,
of buiten het contact bevindt, is het
actieve motorkapsysteem niet inge-
schakeld en zal de actieve motorkap
niet geactiveerd worden.
De EPPM beschikt over een reserve-
voeding, waardoor de actuatoren ook
geactiveerd kunnen worden wanneer
de accu leeg is of is losgekoppeld.
Onderhoud van actief
motorkapsysteem
Als de EPPM de actieve motorkap heeft
geactiveerd of een storing in een van de
onderdelen van het systeem detecteert,
licht het waarschuwingslampje voor
het airbagsysteem op en verschijnt
(voor bepaalde uitvoeringen/landen)
het bericht "SERVICE ACTIVE
HOOD" (onderhoud actieve motorkap
noodzakelijk) op het scherm van het
elektronische voertuiginformatiecen-
trum (EVIC). Een enkel geluidssignaal
klinkt als het waarschuwingslampje
voor het airbagsysteem gaat branden
na de eerste keer starten. De module
bevat ook diagnosefuncties die het
waarschuwingslampje voor het airbag-
systeem laten branden wanneer een
storing wordt geconstateerd die het ac-
tieve motorkapsysteem zou kunnen
beïnvloeden. De diagnose meldt even-
eens de aard van het defect. Raadpleeg
uw erkende dealer als het waarschu-
wingslampje voor het airbagsysteem
brandt of als het bericht "SERVICE
ACTIVE HOOD" (onderhoud actieve
motorkap noodzakelijk) op het scherm
49
Page 56 of 416

van het elektronische voertuiginforma-
tiecentrum (EVIC) wordt weergege-
ven.
Als de actieve motorkap geactiveerd
is, dient u de auto door een erkende
dealer te laten repareren. De scharnie-
ren van de motorkap moeten worden
gerepareerd en de actuatoren moeten
worden vervangen om de werking van
het systeem te herstellen.
Nadat de actieve motorkap is geacti-
veerd, kan de motorkap tijdelijke
worden teruggezet door de achterrand
boven de scharnieren omlaag te druk-
ken, wanneer de inwendige druk van
de actuatoren is afgelaten. De tijde-
lijke stand waarin de motorkap kan
worden teruggezet, dient om het zicht
over de motorkap bij vooruitrijden te
verbeteren totdat de auto kan worden
gerepareerd. In de tijdelijke stand
waarin de motorkap kan worden te-
ruggezet, ligt de motorkap ongeveer 5
mm boven het oppervlak van de spat-
borden.De voorbumper kan de goede werking
van het actieve motorkapsysteem
beïnvloeden. De onderdelen van de
voorbumper moeten op beschadigin-
gen worden gecontroleerd en, indien
nodig, worden vervangen na een fron-
tale botsing, zelfs bij een botsing met
lage snelheid.
OPMERKING: Na activering van
de actieve motorkap dient de auto
onmiddellijk naar een erkende
dealer te worden gebracht.
LET OP!
Sluit ter voorkoming van mogelijke
schade de achterzijde van de mo-
torkap niet met kracht om deze in
zijn stand terug te zetten. Druk de
achterzijde van de motorkap om-
laag tot een klik hoorbaar en voel-
baar is (ongeveer 5 mm boven het
spatbord). Dit moet voldoende zijn
om beide terugzetmechanismen
van de scharnieren van de motor-
kap vast te zetten.

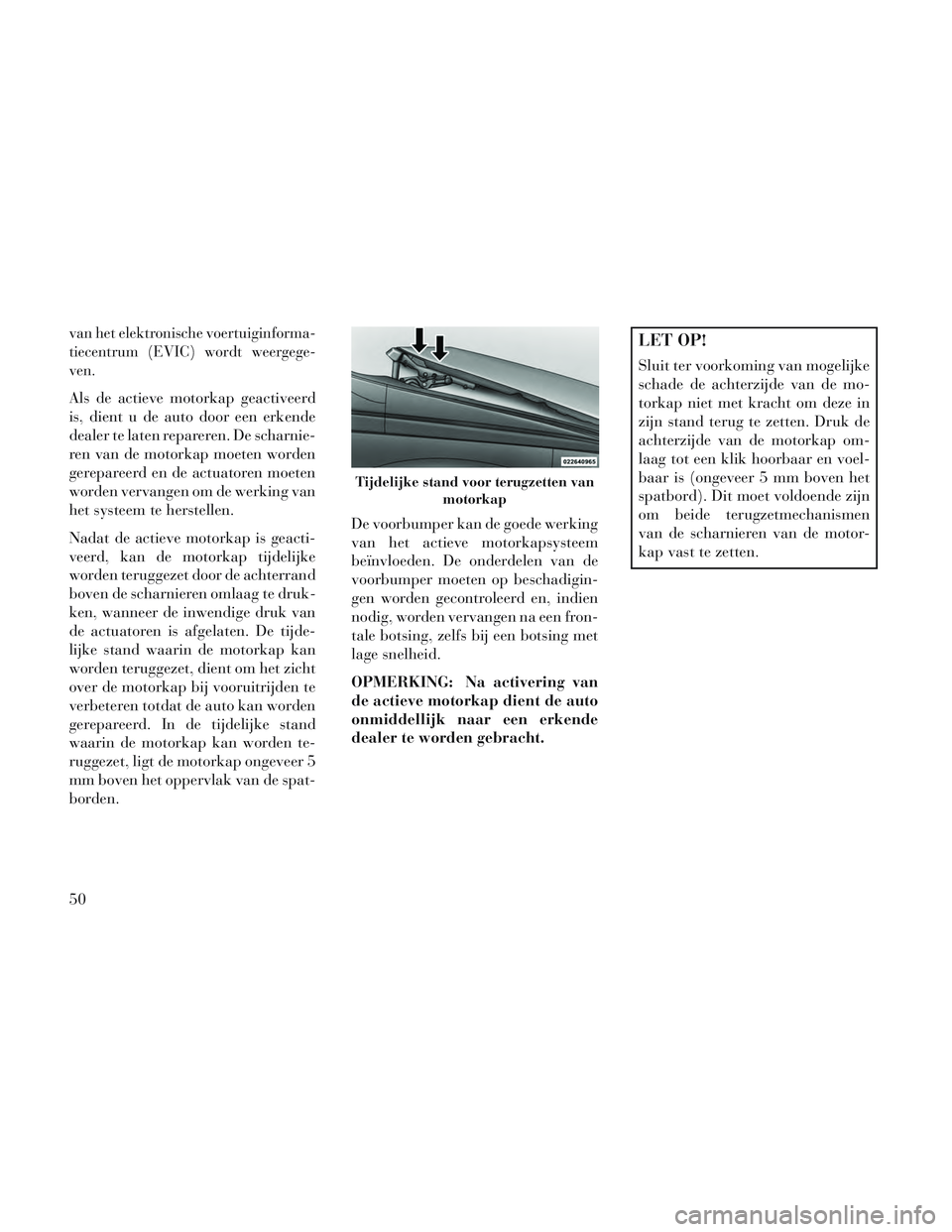

Tijdelijke stand voor terugzetten van
motorkap
50
Page 57 of 416

WAARSCHUWING!
Wanneer u het waarschuwings-lampje voor het airbagsysteem op
het instrumentenpaneel of het be-
richt "SERVICE ACTIVE
HOOD" (onderhoud actieve mo-
torkap noodzakelijk) op het
EVIC negeert, kan dat betekenen
dat de actieve motorkap, en daar-
mee de bescherming van voetgan-
gers, niet functioneert. Als het
lampje niet gaat branden tijdens
de gloeilampcontrole wanneer u
de contactsleutel omdraait, blijft
branden nadat u de auto hebt ge-
start of gaat branden tijdens het
rijden, dient u een bezoek te
brengen aan uw erkende dealer.
(Vervolgd)
WAARSCHUWING!(Vervolgd)
Wijzigingen aan onderdelen vanhet actieve motorkapsysteem
kunnen tot gevolg hebben dat het
systeem bij een aanrijding niet
functioneert. Breng geen wijzi-
gingen in de onderdelen of bedra-
ding aan. Breng geen wijzigingen
aan in de voorbumper of de car-
rosseriestructuur en monteer
geen andere voorbumpers of kap-
pen.
Het is gevaarlijk zelf onderdelen van het actieve motorkapsysteem
te repareren. Waarschuw ieder-
een die aan uw auto werkt dat de
auto is uitgerust met een actief
motorkapsysteem.
Probeer geen onderdelen van het actieve motorkapsysteem te wij-
zigen. De actieve motorkap kan
per ongeluk omhoog schieten of
mogelijk niet goed meer werken
als deze is gewijzigd. Breng de
auto naar een erkende dealer voor
reparaties aan de motorkap.
(Vervolgd)
WAARSCHUWING!(Vervolgd)
Bestuurders moeten zich bewustzijn van voetgangers. Let altijd op
voetgangers, dieren, andere voer-
tuigen en obstakels. U bent ver-
antwoordelijk voor de veiligheid
en dient uw aandacht voortdu-
rend op de omgeving te richten.
Anders bestaat er een risico op
ernstig of zelfs dodelijk letsel.
GEAVANCEERD AUTOGOR-
DELWAARSCHUWINGS-
SYSTEEM (BeltAlert®)
BeltAlert® is een voorziening die de
bestuurder en voorpassagier (voor be-
paalde uitvoeringen/landen met
BeltAlert® voor de voorpassagier) er-
aan herinnert de veiligheidsgordel om
te doen. Deze voorziening is altijd ac-
tief wanneer het contact is ingescha-
keld. Als de veiligheidsgordel van de
bestuurder of voorpassagier niet is
vastgegespt, gaat het waarschuwings-
lampje voor de veiligheidsgordels
branden totdat beide gordels vóór zijn
vastgegespt.
51
Page 58 of 416

De BeltAlert® waarschuwingscyclus
begint wanneer de auto een snelheid
van meer dan 8 km/u bereikt: het
waarschuwingslampje voor de veilig-
heidsgordels knippert en er klinkt een
geluidssignaal met tussenpozen. Wan-
neer de cyclus is gestart, wordt deze
volledig afgewerkt of gestopt wanneer
de desbetreffende veiligheidsgordels
zijn vastgegespt. Nadat de cyclus is
voltooid, blijft het waarschuwings-
lampje voor de veiligheidsgordels
branden totdat de desbetreffende vei-
ligheidsgordels zijn vastgegespt. De
bestuurder behoort alle overige inzit-
tenden erop te wijzen hun veiligheids-
gordels vast te gespen. Als een veilig-
heidsgordel vóór niet is vastgegespt
bij een snelheid hoger dan 8 km/u,
geeft BeltAlert® zowel een geluidssig-
naal als een visuele aanduiding weer.
BeltAlert® voor de voorstoel aan pas-
sagierszijde is niet actief wanneer er
niemand in de stoel zit. BeltAlert®
kan worden geactiveerd wanneer zich
op de voorstoel aan passagierszijde
een dier of zwaar voorwerp bevindt of
wanneer de stoel is neergeklapt (voor
bepaalde uitvoeringen/landen). Hetwordt aanbevolen huisdieren aange-
lijnd, of in een met de veiligheidsgor-
dels bevestigde reismand, op de ach-
terbank te vervoeren en bagage goed
op te bergen.
BeltAlert® kan door uw erkende dea-
ler worden in- en uitgeschakeld.
LANCIA raadt het uitschakelen van
BeltAlert® af.
OPMERKING:
Ook als BeltAlert®
is uitgeschakeld, blijft het waar-
schuwingslampje voor de veilig-
heidsgordels branden zolang de be-
stuurdersgordel of de gordel van de
voorpassagier (voor uitvoeringen/
landen met BeltAlert®) niet zijn
vastgegespt.
VEILIGHEIDSGORDELS
EN ZWANGERSCHAP
Vrouwen die in verwachting zijn die-
nen altijd de veiligheidsgordel te dra-
gen. Dit biedt de beste bescherming
voor zowel de aanstaande moeder als
de nog ongeboren baby. Zwangere vrouwen dienen het heup-
gedeelte van de gordel laag over het
middel en zo strak mogelijk over de
heupen te dragen. Houd de gordel
laag, zodat deze niet over de buik
loopt. Op deze wijze zullen de heupen
de krachten opvangen bij een aanrij-
ding.
AIRBAGSYSTEEM
Deze auto is ter aanvulling op de vei-
ligheidsgordels voorzien van geavan-
ceerde frontairbags voor zowel de be-
stuurder als de voorpassagier. De
geavanceerde frontairbag voor de be-
stuurder bevindt zich in het midden
van het stuurwiel. De geavanceerde
frontairbag voor de passagier bevindt
zich in het instrumentenpaneel, boven
het handschoenenkastje. De airbag-
panelen zijn voorzien van het op-
schrift SRS/AIRBAG.
52
Page 59 of 416

OPMERKING: De geavanceerde
frontairbags voor bestuurder en
passagier zijn gecertificeerd vol-
gens de richtlijnen voor geavan-
ceerde airbags.
Het opblaasmechanisme van de ge-
avanceerde frontairbags heeft verschil-
lende stadia. De airbag kan zo meer of
minder krachtig worden opgeblazen,
afhankelijk van factoren zoals de soort
aanrijding en de ernst ervan.
Deze auto is mogelijk uitgerust met
een gespsluitingsschakelaar voor deveiligheidsgordel voor de bestuur-
dersstoel en/of de voorpassagiersstoel
die registreert of de gordel is vastge-
klikt. Met deze gespsluitingschake-
laar kan het niveau worden aangepast
waarmee de geavanceerde frontair-
bags worden opgeblazen.
Deze auto is uitgerust met aanvullende
gordijn-zijairbags (SABIC), ter bescher-
ming van de bestuurder en passagiers
die naast een raam zitten. De gordijn-
zijairbags bevinden zich boven de zijra-
men. De airbagpanelen zijn voorzien
van het opschrift SRS AIRBAG.
Deze auto is voorzien van aanvullende
zijairbags in de stoelen (SAB). De zij-
airbags in de stoelen zijn gemarkeerd
met een opschrift dat in de buitenzijde
van de voorstoelen is gestikt.
OPMERKING:
De airbagpanelen zijn in de inte-
rieurbekleding nauwelijks zicht-
baar, maar springen open tijdens
het opblazen van de airbag.
Na ieder ongeval dient de auto
onmiddellijk naar een erkende
dealer te worden gebracht.
COMPONENTEN VAN HET
AIRBAGSYSTEEM
Uw auto is mogelijk uitgerust met de
volgende componenten van het air-
bagsysteem:
Controller van het beveiligingssys-teem voor inzittenden
Waarschuwingslampje voor het airbagsysteem
Stuurwiel en stuurkolom
Instrumentenpaneel
Kniebescherming
Geavanceerde frontairbag aan bestuurderszijde
Geavanceerde frontairbag aan passagierszijde
Aanvullende zijairbags in de stoe- len (SAB)
Aanvullende gordijn-zijairbags (SABIC)
Sensoren voor frontale en zijde- lingse botsingen
Gordelspanners voorin, gespsluiting-
schakelaar voor veiligheidsgordels
1 — Geavan-
ceerde frontair-
bags voor be-
stuurder en
passagier 2 — Kniebe-
scherming
53
Page 60 of 416

KENMERKEN
GEAVANCEERDE
FRONTAIRBAGS
Het geavanceerde frontairbagsysteem
bestaat uit airbags aan de bestuur-
derszijde en aan de passagierszijde die
in meerdere stadia worden geacti-
veerd. Dit systeem reageert overeen-
komstig de kracht en de aard van de
botsing die worden vastgesteld door
de controller van het beveiligingssys-
teem voor inzittenden. Deze controller
ontvangt informatie van de sensoren
voor frontale botsingen.
Het eerste opblaasmechanisme wordt
onmiddellijk geactiveerd bij een bot-
sing waarbij gebruik van de airbags
noodzakelijk is. Deze geringe opbla-
zing wordt toegepast voor minder
zware botsingen. Bij zwaardere bot-
singen wordt een krachtiger opbla-
zing toegepast.
WAARSCHUWING!
Er mogen geen voorwerpen op ofnabij het airbagpaneel op het in-
strumentenpaneel worden ge-
plaatst, omdat deze letsel kunnen
veroorzaken bij botsingen waar-
bij de airbag wordt opgeblazen.
Plaats niets op of rond de airbag- panelen en probeer deze nooit
handmatig te openen. Anders is
het mogelijk dat u de airbags be-
schadigt. Bovendien kunt u letsel
oplopen doordat de airbags mo-
gelijk niet meer functioneren. De
beschermpanelen van de airbag-
kussens gaan alleen open als de
airbags worden opgeblazen.
U mag nooit in de kniebescher- ming boren of snijden of deze op
een andere manier bewerken.
Monteer geen accessoires op de kniebescherming zoals alarmver-
lichting, audio-installaties, 27
MC-apparatuur, enz.
Hier volgen enkele eenvoudige advie-
zen om het risico op letsel door een
geactiveerde airbag te verminderen: Kinderen van 12 jaar en jonger moe-
ten altijd goed vastgegespt op de ach-
terbank zitten.
WAARSCHUWING!
Kinderen mogen nooit in tegen de
rijrichting geplaatste kinderzitjes
worden vervoerd op de voorstoel
van auto's met een geavanceerde
frontairbag aan passagierszijde. Bij
het opblazen kan de airbag ernstig
of zelfs dodelijk letsel aan kinderen
in die zitpositie toebrengen.
Lees de instructies bij het kinderzitje,
om er zeker van te zijn dat u het zitje
op de juiste manier gebruikt.
Alle inzittenden moeten te allen tijde
hun driepuntsveiligheidsgordel op de
juiste wijze dragen.
Kinderen die niet groot genoeg zijn
om de veiligheidsgordel op de juiste
wijze te dragen (zie het hoofdstuk
over kinderzitjes) moeten veilig op de
achterbank worden vervoerd in een
kinderzitje of op een zitverhoger. Ou-
dere kinderen die geen kinderzitje of
zitverhoger gebruiken, horen op de
54
