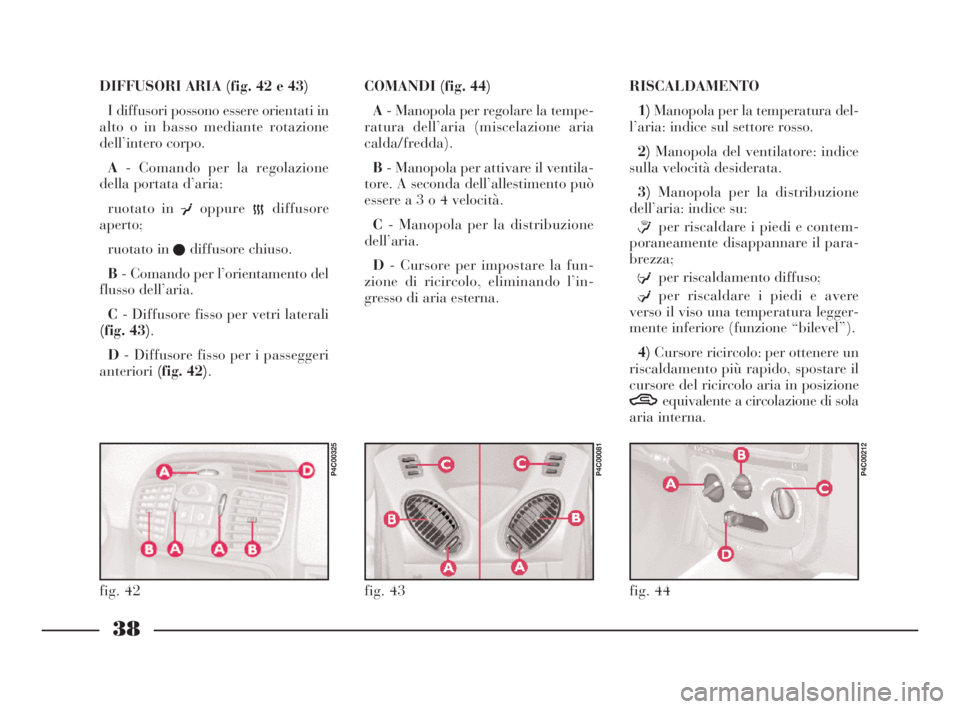

DIFFUSORI ARIA (fig. 42 e 43)
I diffusori possono essere orientati in
alto o in basso mediante rotazione
dell’intero corpo.
A- Comando per la regolazione
della portata d’aria:
ruotato in
¥oppure
àdiffusore
aperto;
ruotato in
çdiffusore chiuso.
B- Comando per l’orientamento del
flusso dell’aria.
C- Diffusore fisso per vetri laterali
(fig. 43).
D- Diffusore fisso per i passeggeri
anteriori(fig. 42).COMANDI (fig. 44)
A- Manopola per regolare la tempe-
ratura dell’aria (miscelazione aria
calda/fredda).
B- Manopola per attivare il ventila-
tore. A seconda dell’allestimento può
essere a 3 o 4 velocità.
C- Manopola per la distribuzione
dell’aria.
D- Cursore per impostare la fun-
zione di ricircolo, eliminando l’in-
gresso di aria esterna.RISCALDAMENTO
1)Manopola per la temperatura del-
l’aria: indice sul settore rosso.
2)Manopola del ventilatore: indice
sulla velocità desiderata.
3)Manopola per la distribuzione
dell’aria: indice su:
≤per riscaldare i piedi e contem-
poraneamente disappannare il para-
brezza;
≥per riscaldamento diffuso;
μper riscaldare i piedi e avere
verso il viso una temperatura legger-
mente inferiore (funzione “bilevel”).
4)Cursore ricircolo: per ottenere un
riscaldamento più rapido, spostare il
cursore del ricircolo aria in posizione
Tequivalente a circolazione di sola
aria interna.
fig. 42
P4C00325
fig. 43
P4C00081
fig. 44
P4C00212
4C001-067 ITA 11-03-2008 11:29 Pagina 38
Page 42 of 191
39

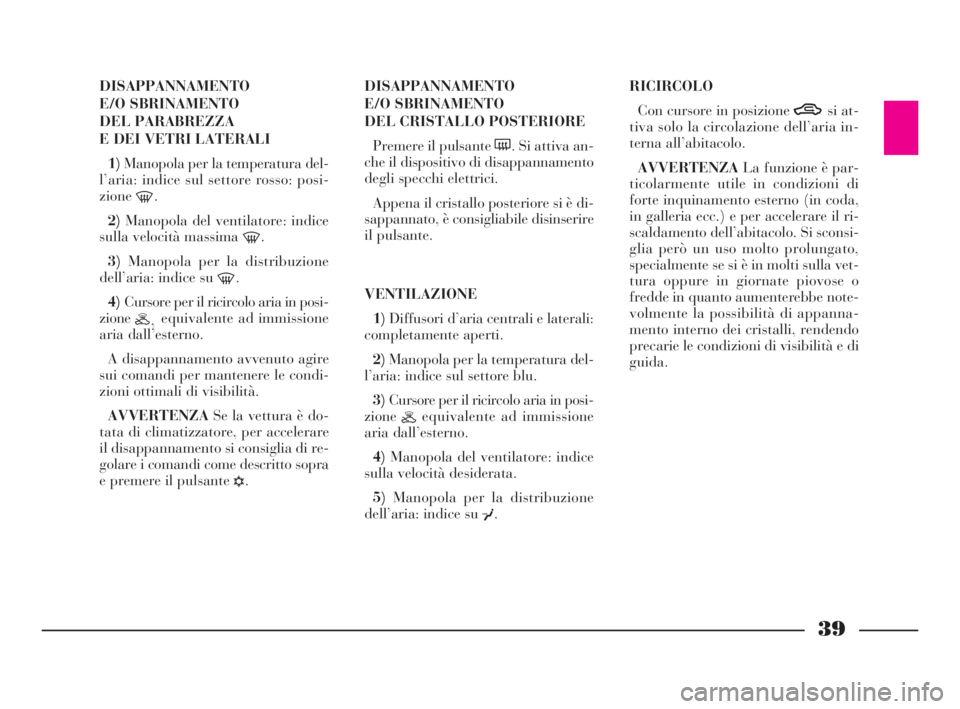

DISAPPANNAMENTO
E/O SBRINAMENTO
DEL PARABREZZA
E DEI VETRI LATERALI
1)Manopola per la temperatura del-
l’aria: indice sul settore rosso: posi-
zione
-.
2)Manopola del ventilatore: indice
sulla velocità massima
-.
3)Manopola per la distribuzione
dell’aria: indice su
-.
4)Cursore per il ricircolo aria in posi-
zione
H,equivalente ad immissione
aria dall’esterno.
A disappannamento avvenuto agire
sui comandi per mantenere le condi-
zioni ottimali di visibilità.
AVVERTENZASe la vettura è do-
tata di climatizzatore, per accelerare
il disappannamento si consiglia di re-
golare i comandi come descritto sopra
e premere il pulsante
√.DISAPPANNAMENTO
E/O SBRINAMENTO
DEL CRISTALLO POSTERIORE
Premere il pulsante (. Si attiva an-
che il dispositivo di disappannamento
degli specchi elettrici.
Appena il cristallo posteriore si è di-
sappannato, è consigliabile disinserire
il pulsante.
VENTILAZIONE
1)Diffusori d’aria centrali e laterali:
completamente aperti.
2)Manopola per la temperatura del-
l’aria: indice sul settore blu.
3)Cursore per il ricircolo aria in posi-
zione
Hequivalente ad immissione
aria dall’esterno.
4)Manopola del ventilatore: indice
sulla velocità desiderata.
5)Manopola per la distribuzione
dell’aria: indice su
¥.RICIRCOLO
Con cursore in posizione Tsi at-
tiva solo la circolazione dell’aria in-
terna all’abitacolo.
AVVERTENZALa funzione è par-
ticolarmente utile in condizioni di
forte inquinamento esterno (in coda,
in galleria ecc.) e per accelerare il ri-
scaldamento dell’abitacolo. Si sconsi-
glia però un uso molto prolungato,
specialmente se si è in molti sulla vet-
tura oppure in giornate piovose o
fredde in quanto aumenterebbe note-
volmente la possibilità di appanna-
mento interno dei cristalli, rendendo
precarie le condizioni di visibilità e di
guida.
4C001-067 ITA 11-03-2008 11:29 Pagina 39
Page 43 of 191
40

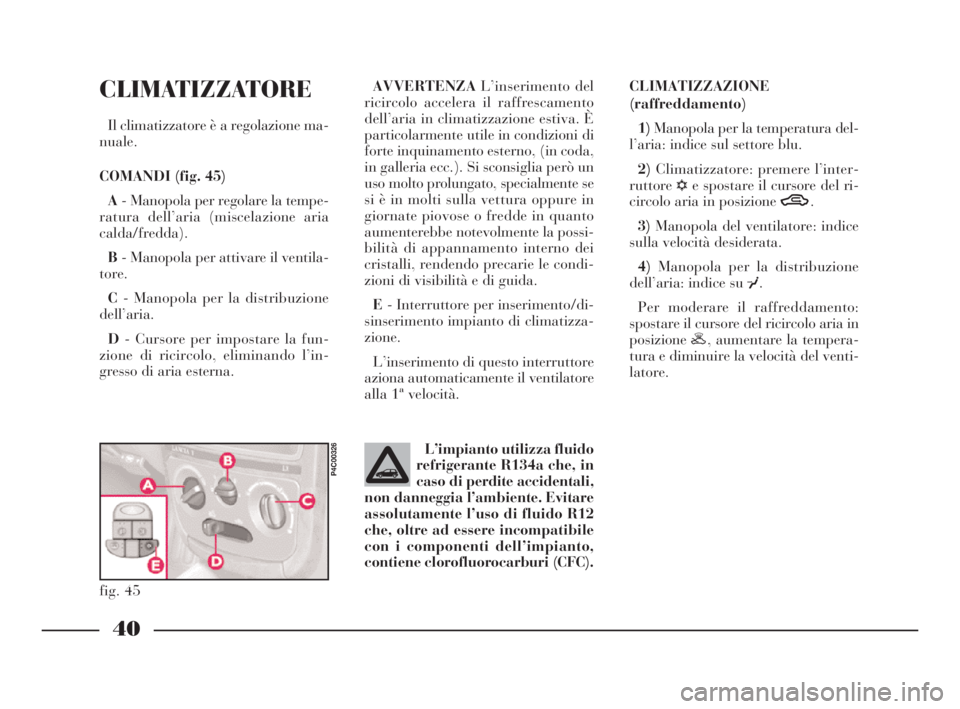

CLIMATIZZATORE
Il climatizzatore è a regolazione ma-
nuale.
COMANDI (fig. 45)
A- Manopola per regolare la tempe-
ratura dell’aria (miscelazione aria
calda/fredda).
B- Manopola per attivare il ventila-
tore.
C- Manopola per la distribuzione
dell’aria.
D- Cursore per impostare la fun-
zione di ricircolo, eliminando l’in-
gresso di aria esterna.AVVERTENZAL’inserimento del
ricircolo accelera il raffrescamento
dell’aria in climatizzazione estiva. È
particolarmente utile in condizioni di
forte inquinamento esterno, (in coda,
in galleria ecc.). Si sconsiglia però un
uso molto prolungato, specialmente se
si è in molti sulla vettura oppure in
giornate piovose o fredde in quanto
aumenterebbe notevolmente la possi-
bilità di appannamento interno dei
cristalli, rendendo precarie le condi-
zioni di visibilità e di guida.
E- Interruttore per inserimento/di-
sinserimento impianto di climatizza-
zione.
L’inserimento di questo interruttore
aziona automaticamente il ventilatore
alla 1ª velocità.CLIMATIZZAZIONE
(raffreddamento)
1)Manopola per la temperatura del-
l’aria: indice sul settore blu.
2)Climatizzatore: premere l’inter-
ruttore
√e spostare il cursore del ri-
circolo aria in posizione T.
3)Manopola del ventilatore: indice
sulla velocità desiderata.
4)Manopola per la distribuzione
dell’aria: indice su
¥.
Per moderare il raffreddamento:
spostare il cursore del ricircolo aria in
posizioneH, aumentare la tempera-
tura e diminuire la velocità del venti-
latore.
fig. 45
P4C00326
L’impianto utilizza fluido
refrigerante R134a che, in
caso di perdite accidentali,
non danneggia l’ambiente. Evitare
assolutamente l’uso di fluido R12
che, oltre ad essere incompatibile
con i componenti dell’impianto,
contiene clorofluorocarburi (CFC).
4C001-067 ITA 11-03-2008 11:29 Pagina 40
Page 44 of 191
41

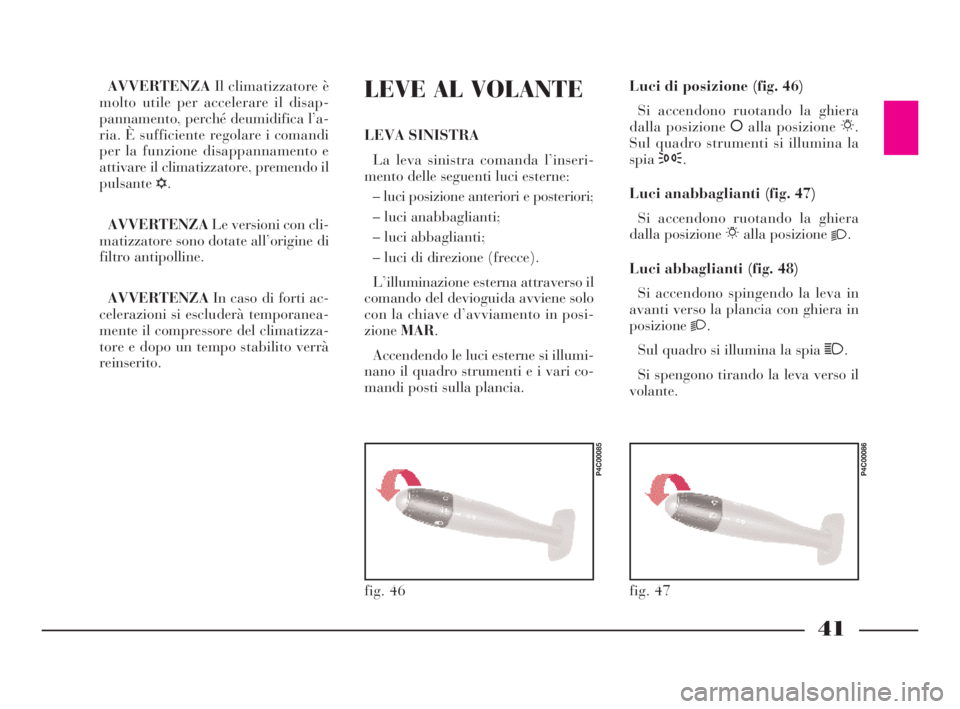

AVVERTENZAIl climatizzatore è
molto utile per accelerare il disap-
pannamento, perché deumidifica l’a-
ria. È sufficiente regolare i comandi
per la funzione disappannamento e
attivare il climatizzatore, premendo il
pulsante
√.
AVVERTENZALe versioni con cli-
matizzatore sono dotate all’origine di
filtro antipolline.
AVVERTENZAIn caso di forti ac-
celerazioni si escluderà temporanea-
mente il compressore del climatizza-
tore e dopo un tempo stabilito verrà
reinserito.LEVE AL VOLANTE
LEVA SINISTRA
La leva sinistra comanda l’inseri-
mento delle seguenti luci esterne:
– luci posizione anteriori e posteriori;
– luci anabbaglianti;
– luci abbaglianti;
– luci di direzione (frecce).
L’illuminazione esterna attraverso il
comando del devioguida avviene solo
con la chiave d’avviamento in posi-
zioneMAR.
Accendendo le luci esterne si illumi-
nano il quadro strumenti e i vari co-
mandi posti sulla plancia.Luci di posizione (fig. 46)
Si accendono ruotando la ghiera
dalla posizione åalla posizione 6.
Sul quadro strumenti si illumina la
spia3.
Luci anabbaglianti (fig. 47)
Si accendono ruotando la ghiera
dalla posizione 6alla posizione
2.
Luci abbaglianti (fig. 48)
Si accendono spingendo la leva in
avanti verso la plancia con ghiera in
posizione
2.
Sul quadro si illumina la spia 1.
Si spengono tirando la leva verso il
volante.
fig. 46
P4C00085
fig. 47
P4C00086
4C001-067 ITA 11-03-2008 11:29 Pagina 41
Page 45 of 191
42

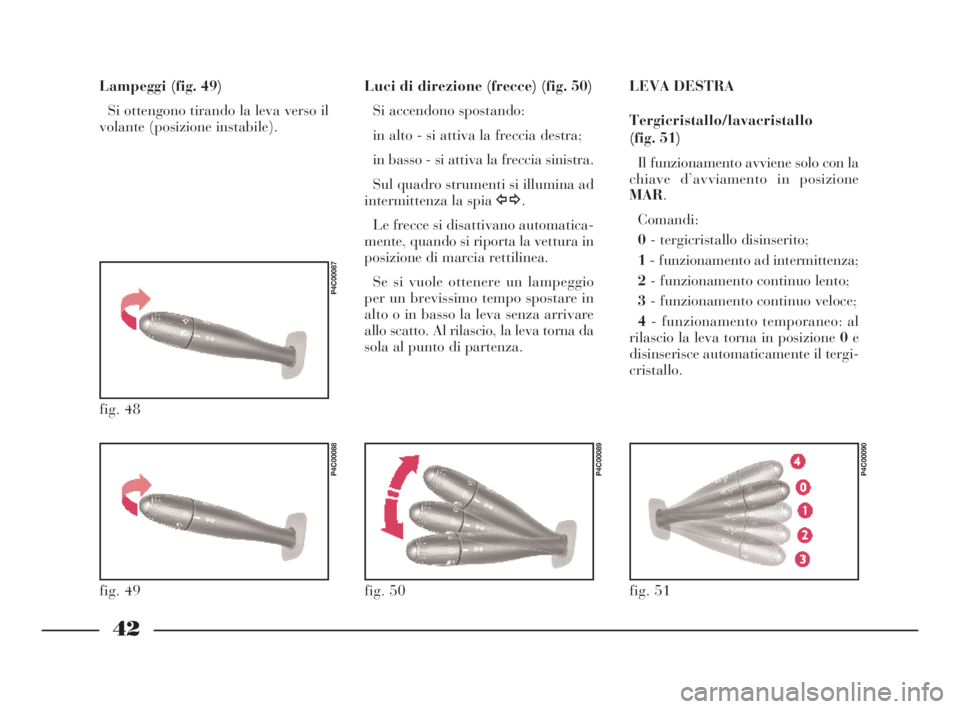

LEVA DESTRA
Tergicristallo/lavacristallo
(fig. 51)
Il funzionamento avviene solo con la
chiave d’avviamento in posizione
MAR.
Comandi:
0- tergicristallo disinserito;
1- funzionamento ad intermittenza;
2- funzionamento continuo lento;
3- funzionamento continuo veloce;
4- funzionamento temporaneo: al
rilascio la leva torna in posizione 0e
disinserisce automaticamente il tergi-
cristallo.
fig. 51
P4C00090
Lampeggi (fig. 49)
Si ottengono tirando la leva verso il
volante (posizione instabile).Luci di direzione (frecce) (fig. 50)
Si accendono spostando:
in alto - si attiva la freccia destra;
in basso - si attiva la freccia sinistra.
Sul quadro strumenti si illumina ad
intermittenza la spia y.
Le frecce si disattivano automatica-
mente, quando si riporta la vettura in
posizione di marcia rettilinea.
Se si vuole ottenere un lampeggio
per un brevissimo tempo spostare in
alto o in basso la leva senza arrivare
allo scatto. Al rilascio, la leva torna da
sola al punto di partenza.
fig. 48
P4C00087
fig. 49
P4C00088
fig. 50
P4C00089
4C001-067 ITA 11-03-2008 11:29 Pagina 42
Page 46 of 191
43

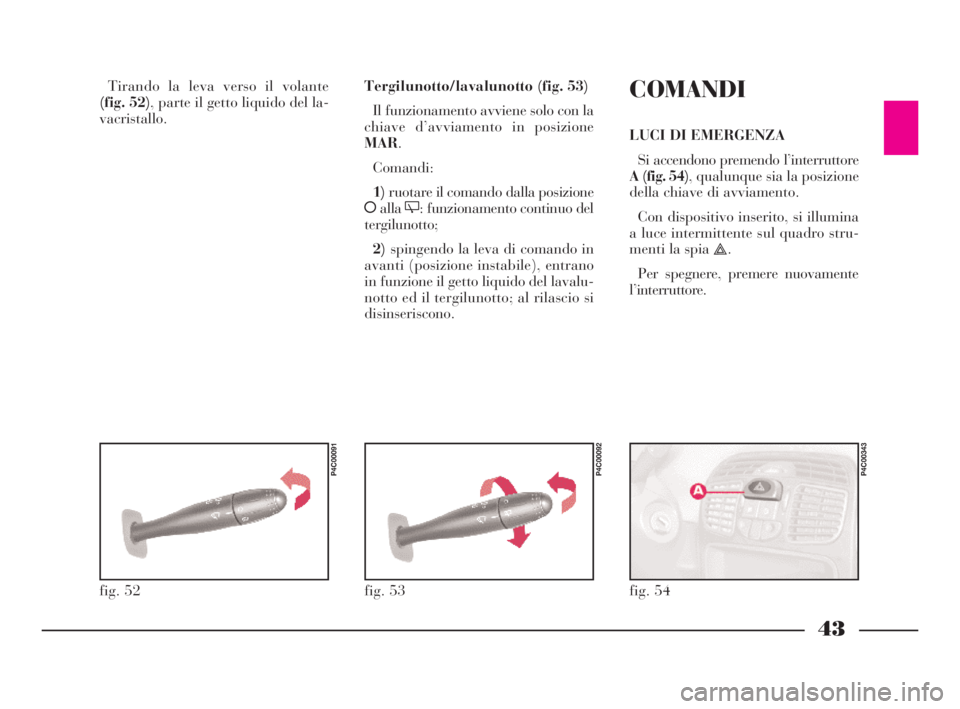

Tirando la leva verso il volante
(fig. 52), parte il getto liquido del la-
vacristallo.Tergilunotto/lavalunotto (fig. 53)
Il funzionamento avviene solo con la
chiave d’avviamento in posizione
MAR.
Comandi:
1)ruotare il comando dalla posizione
åalla': funzionamento continuo del
tergilunotto;
2)spingendo la leva di comando in
avanti (posizione instabile), entrano
in funzione il getto liquido del lavalu-
notto ed il tergilunotto; al rilascio si
disinseriscono.
fig. 52
P4C00091
fig. 53
P4C00092
COMANDI
LUCI DI EMERGENZA
Si accendono premendo l’interruttore
A (fig. 54), qualunque sia la posizione
della chiave di avviamento.
Con dispositivo inserito, si illumina
a luce intermittente sul quadro stru-
menti la spia
r.
Per spegnere, premere nuovamente
l’interruttore.
fig. 54
P4C00343
4C001-067 ITA 11-03-2008 11:29 Pagina 43
Page 47 of 191
44

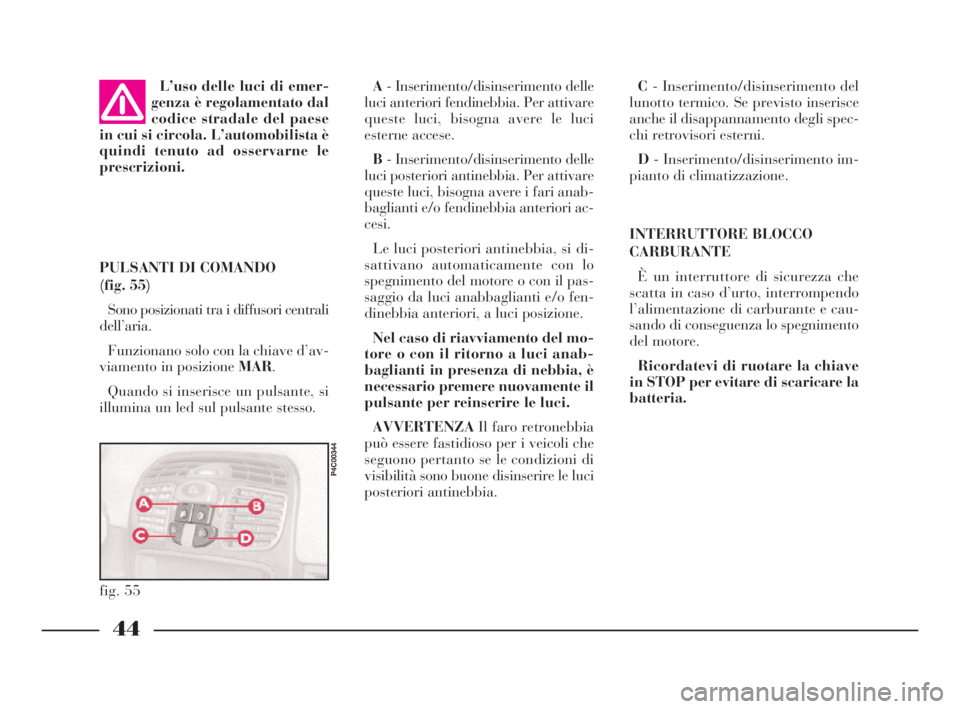

C- Inserimento/disinserimento del
lunotto termico. Se previsto inserisce
anche il disappannamento degli spec-
chi retrovisori esterni.
D- Inserimento/disinserimento im-
pianto di climatizzazione.
INTERRUTTORE BLOCCO
CARBURANTE
È un interruttore di sicurezza che
scatta in caso d’urto, interrompendo
l’alimentazione di carburante e cau-
sando di conseguenza lo spegnimento
del motore.
Ricordatevi di ruotare la chiave
in STOP per evitare di scaricare la
batteria. PULSANTI DI COMANDO
(fig. 55)
Sono posizionati tra i diffusori centrali
dell’aria.
Funzionano solo con la chiave d’av-
viamento in posizione MAR.
Quando si inserisce un pulsante, si
illumina un led sul pulsante stesso.L’uso delle luci di emer-
genza è regolamentato dal
codice stradale del paese
in cui si circola. L’automobilista è
quindi tenuto ad osservarne le
prescrizioni.
fig. 55
P4C00344
A- Inserimento/disinserimento delle
luci anteriori fendinebbia. Per attivare
queste luci, bisogna avere le luci
esterne accese.
B- Inserimento/disinserimento delle
luci posteriori antinebbia. Per attivare
queste luci, bisogna avere i fari anab-
baglianti e/o fendinebbia anteriori ac-
cesi.
Le luci posteriori antinebbia, si di-
sattivano automaticamente con lo
spegnimento del motore o con il pas-
saggio da luci anabbaglianti e/o fen-
dinebbia anteriori, a luci posizione.
Nel caso di riavviamento del mo-
tore o con il ritorno a luci anab-
baglianti in presenza di nebbia, è
necessario premere nuovamente il
pulsante per reinserire le luci.
AVVERTENZAIl faro retronebbia
può essere fastidioso per i veicoli che
seguono pertanto se le condizioni di
visibilità sono buone disinserire le luci
posteriori antinebbia.
4C001-067 ITA 11-03-2008 11:29 Pagina 44
Page 48 of 191
45

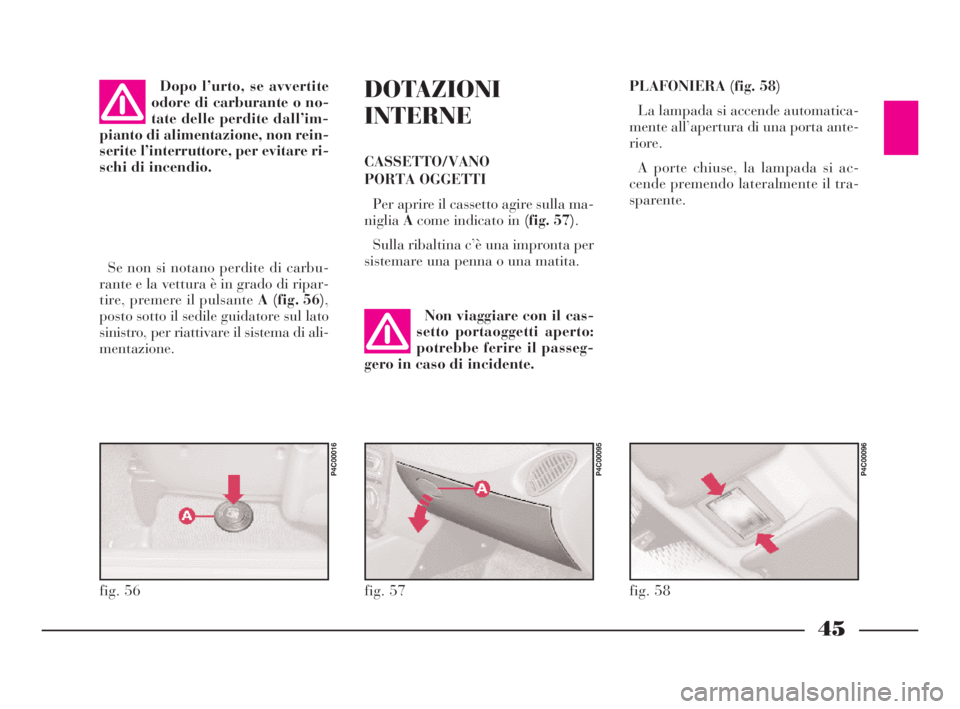

DOTAZIONI
INTERNE
CASSETTO/VANO
PORTA OGGETTI
Per aprire il cassetto agire sulla ma-
nigliaAcome indicato in (fig. 57).
Sulla ribaltina c’è una impronta per
sistemare una penna o una matita.
Se non si notano perdite di carbu-
rante e la vettura è in grado di ripar-
tire, premere il pulsante A (fig. 56),
posto sotto il sedile guidatore sul lato
sinistro, per riattivare il sistema di ali-
mentazione.Dopo l’urto, se avvertite
odore di carburante o no-
tate delle perdite dall’im-
pianto di alimentazione, non rein-
serite l’interruttore, per evitare ri-
schi di incendio.
fig. 56
P4C00016
fig. 57
P4C00095
Non viaggiare con il cas-
setto portaoggetti aperto:
potrebbe ferire il passeg-
gero in caso di incidente.
PLAFONIERA (fig. 58)
La lampada si accende automatica-
mente all’apertura di una porta ante-
riore.
A porte chiuse, la lampada si ac-
cende premendo lateralmente il tra-
sparente.
fig. 58
P4C00096
4C001-067 ITA 11-03-2008 11:29 Pagina 45
Page 49 of 191
46

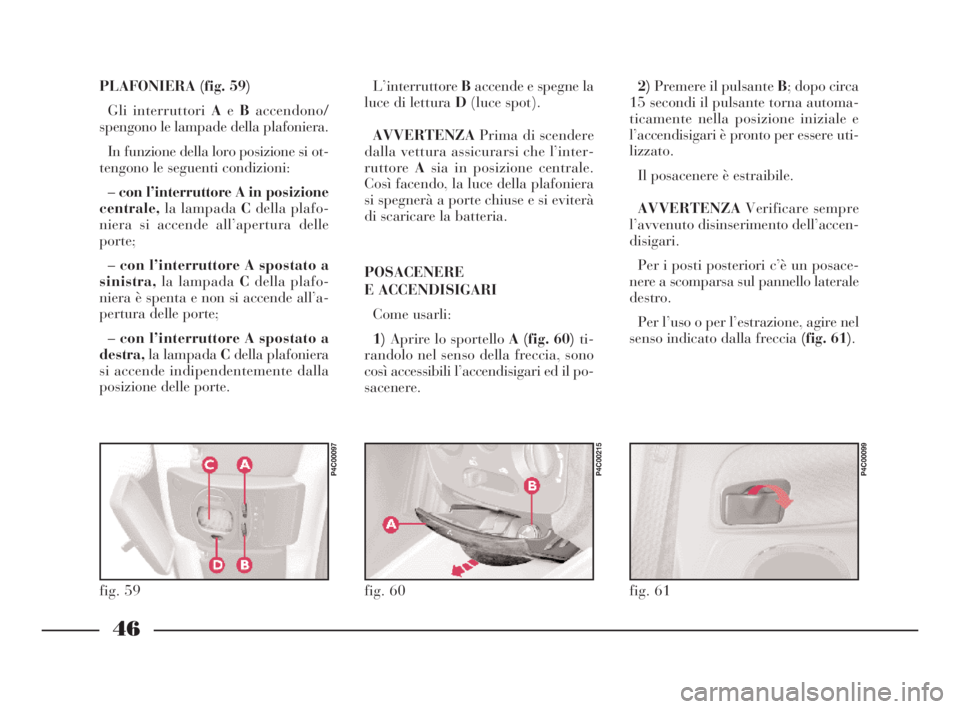

2)Premere il pulsante B; dopo circa
15 secondi il pulsante torna automa-
ticamente nella posizione iniziale e
l’accendisigari è pronto per essere uti-
lizzato.
Il posacenere è estraibile.
AVVERTENZAVerificare sempre
l’avvenuto disinserimento dell’accen-
disigari.
Per i posti posteriori c’è un posace-
nere a scomparsa sul pannello laterale
destro.
Per l’uso o per l’estrazione, agire nel
senso indicato dalla freccia (fig. 61).
fig. 61
P4C00099
PLAFONIERA (fig. 59)
Gli interruttori AeBaccendono/
spengono le lampade della plafoniera.
In funzione della loro posizione si ot-
tengono le seguenti condizioni:
–con l’interruttore A in posizione
centrale,la lampada Cdella plafo-
niera si accende all’apertura delle
porte;
–con l’interruttore A spostato a
sinistra,la lampada Cdella plafo-
niera è spenta e non si accende all’a-
pertura delle porte;
–con l’interruttore A spostato a
destra,la lampada Cdella plafoniera
si accende indipendentemente dalla
posizione delle porte.L’interruttoreBaccende e spegne la
luce di lettura D(luce spot).
AVVERTENZAPrima di scendere
dalla vettura assicurarsi che l’inter-
ruttoreAsia in posizione centrale.
Così facendo, la luce della plafoniera
si spegnerà a porte chiuse e si eviterà
di scaricare la batteria.
POSACENERE
E ACCENDISIGARI
Come usarli:
1)Aprire lo sportello A (fig. 60)ti-
randolo nel senso della freccia, sono
così accessibili l’accendisigari ed il po-
sacenere.
fig. 60
P4C00215
fig. 59
P4C00097
4C001-067 ITA 11-03-2008 11:29 Pagina 46
Page 50 of 191
47

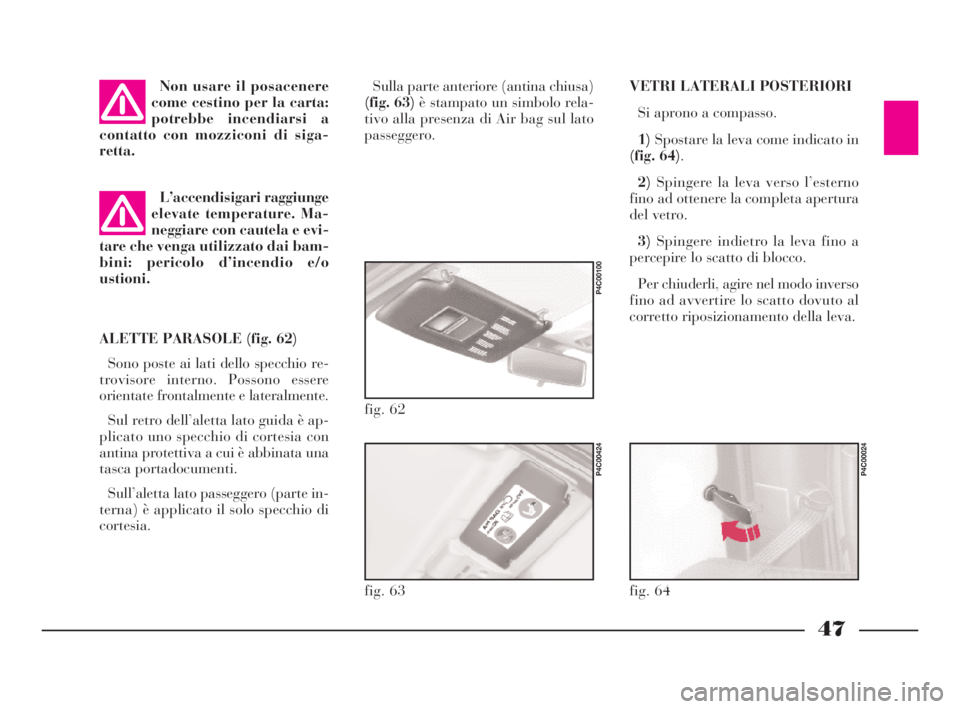

Sulla parte anteriore (antina chiusa)
(fig. 63)è stampato un simbolo rela-
tivo alla presenza di Air bag sul lato
passeggero.
ALETTE PARASOLE (fig. 62)
Sono poste ai lati dello specchio re-
trovisore interno. Possono essere
orientate frontalmente e lateralmente.
Sul retro dell’aletta lato guida è ap-
plicato uno specchio di cortesia con
antina protettiva a cui è abbinata una
tasca portadocumenti.
Sull’aletta lato passeggero (parte in-
terna) è applicato il solo specchio di
cortesia.L’accendisigari raggiunge
elevate temperature. Ma-
neggiare con cautela e evi-
tare che venga utilizzato dai bam-
bini: pericolo d’incendio e/o
ustioni.Non usare il posacenere
come cestino per la carta:
potrebbe incendiarsi a
contatto con mozziconi di siga-
retta.
fig. 62
P4C00100
fig. 63
P4C00424
VETRI LATERALI POSTERIORI
Si aprono a compasso.
1)Spostare la leva come indicato in
(fig. 64).
2)Spingere la leva verso l’esterno
fino ad ottenere la completa apertura
del vetro.
3)Spingere indietro la leva fino a
percepire lo scatto di blocco.
Per chiuderli, agire nel modo inverso
fino ad avvertire lo scatto dovuto al
corretto riposizionamento della leva.
fig. 64
P4C00024
4C001-067 ITA 11-03-2008 11:29 Pagina 47
