Lancia Ypsilon 2001 Libretto Uso Manutenzione (in Italian)

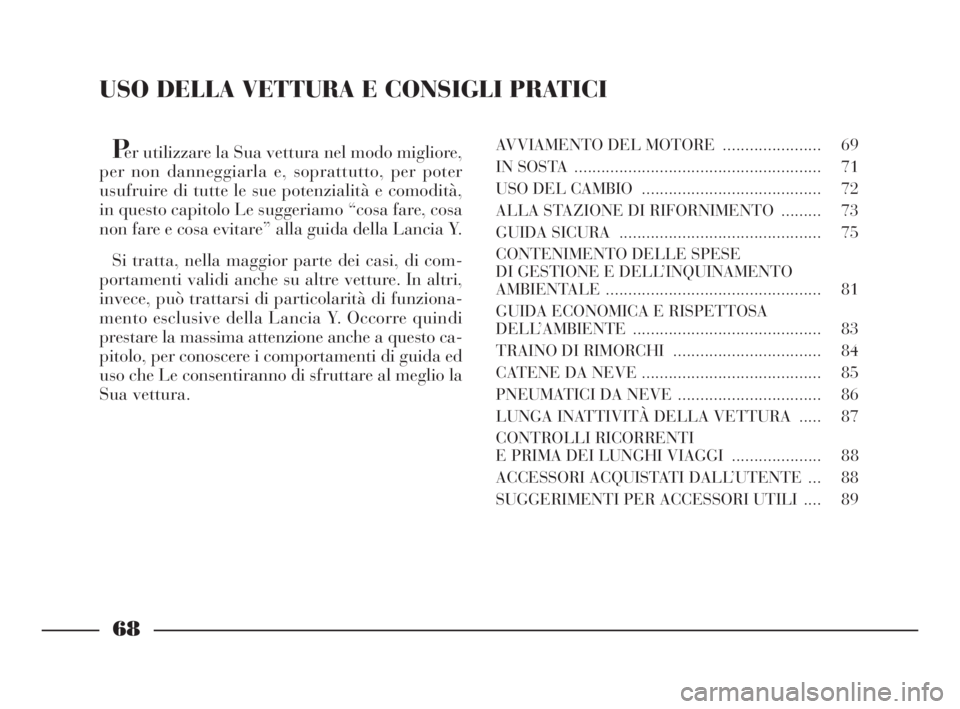

USO DELLA VETTURA E CONSIGLI PRATICI
Per utilizzare la Sua vettura nel modo migliore,
per non danneggiarla e, soprattutto, per poter
usufruire di tutte le sue potenzialità e comodità,
in questo capitolo Le suggeriamo “cosa fare, cosa
non fare e cosa evitare” alla guida della Lancia Y.
Si tratta, nella maggior parte dei casi, di com-
portamenti validi anche su altre vetture. In altri,
invece, può trattarsi di particolarità di funziona-
mento esclusive della Lancia Y. Occorre quindi
prestare la massima attenzione anche a questo ca-
pitolo, per conoscere i comportamenti di guida ed
uso che Le consentiranno di sfruttare al meglio la
Sua vettura.AVVIAMENTO DEL MOTORE ...................... 69
IN SOSTA ....................................................... 71
USO DEL CAMBIO ........................................ 72
ALLA STAZIONE DI RIFORNIMENTO ......... 73
GUIDA SICURA ............................................. 75
CONTENIMENTO DELLE SPESE
DI GESTIONE E DELL’INQUINAMENTO
AMBIENTALE ................................................ 81
GUIDA ECONOMICA E RISPETTOSA
DELL’AMBIENTE .......................................... 83
TRAINO DI RIMORCHI ................................. 84
CATENE DA NEVE ........................................ 85
PNEUMATICI DA NEVE ................................ 86
LUNGA INATTIVITÀ DELLA VETTURA ..... 87
CONTROLLI RICORRENTI
E PRIMA DEI LUNGHI VIAGGI .................... 88
ACCESSORI ACQUISTATI DALL’UTENTE ... 88
SUGGERIMENTI PER ACCESSORI UTILI .... 89
68
4C068-089 ITA 11-03-2008 11:31 Pagina 68

69

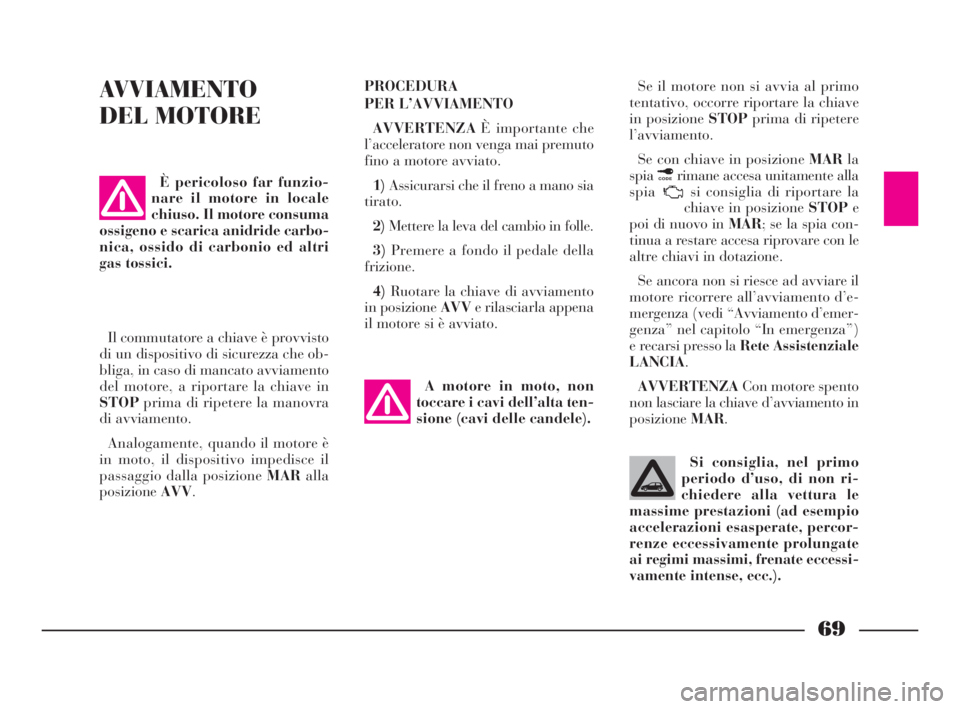

AVVIAMENTO
DEL MOTORESe il motore non si avvia al primo
tentativo, occorre riportare la chiave
in posizione STOPprima di ripetere
l’avviamento.
Se con chiave in posizione MARla
spia¢rimane accesa unitamente alla
spia si consiglia di riportare la
chiave in posizione STOPe
poi di nuovo in MAR; se la spia con-
tinua a restare accesa riprovare con le
altre chiavi in dotazione.
Se ancora non si riesce ad avviare il
motore ricorrere all’avviamento d’e-
mergenza (vedi “Avviamento d’emer-
genza” nel capitolo “In emergenza”)
e recarsi presso la Rete Assistenziale
LANCIA.
AVVERTENZACon motore spento
non lasciare la chiave d’avviamento in
posizioneMAR.
Il commutatore a chiave è provvisto
di un dispositivo di sicurezza che ob-
bliga, in caso di mancato avviamento
del motore, a riportare la chiave in
STOPprima di ripetere la manovra
di avviamento.
Analogamente, quando il motore è
in moto, il dispositivo impedisce il
passaggio dalla posizione MARalla
posizioneAVV. È pericoloso far funzio-
nare il motore in locale
chiuso. Il motore consuma
ossigeno e scarica anidride carbo-
nica, ossido di carbonio ed altri
gas tossici.
A motore in moto, non
toccare i cavi dell’alta ten-
sione (cavi delle candele).
Si consiglia, nel primo
periodo d’uso, di non ri-
chiedere alla vettura le
massime prestazioni (ad esempio
accelerazioni esasperate, percor-
renze eccessivamente prolungate
ai regimi massimi, frenate eccessi-
vamente intense, ecc.).
PROCEDURA
PER L’AVVIAMENTO
AVVERTENZAÈ importante che
l’acceleratore non venga mai premuto
fino a motore avviato.
1)Assicurarsi che il freno a mano sia
tirato.
2)Mettere la leva del cambio in folle.
3)Premere a fondo il pedale della
frizione.
4)Ruotare la chiave di avviamento
in posizione AVVe rilasciarla appena
il motore si è avviato.
4C068-089 ITA 11-03-2008 11:31 Pagina 69

70
COME RISCALDARE
IL MOTORE APPENA AVVIATO
– Mettersi in marcia lentamente, fa-
cendo girare il motore a medio re-
gime, senza colpi di acceleratore.
– Evitare di richiedere fin dai primi
chilometri il massimo delle presta-
zioni. Si consiglia di attendere fino a
quando la temperatura dell’acqua ha
raggiunto i 50°C-60°C (leggero spo-
stamento iniziale dell’indice).
AVVIAMENTO D’EMERGENZA
Se il sistema Lancia CODE non ri-
conosce il codice trasmesso dalla
chiave di avviamento (spia ¢sul
quadro strumenti accesa a luce fissa)
si può eseguire l’avviamento di emer-
genza utilizzando il codice della
CODE card.
Riferirsi al capitolo “In emergenza”.PER SPEGNERE IL MOTORE
Ruotare la chiave d’avviamento in
posizioneSTOPmentre il motore gira
al minimo.
Ricordate che fino a
quando il motore non è
avviato, servofreno e ser-
vosterzo non sono attivati, quindi
è necessario esercitare uno sforzo
sia sul pedale del freno, sia sul vo-
lante, di gran lunga superiore al-
l’usuale.
Deve assolutamente es-
sere evitato l’avviamento
mediante spinta, traino
oppure sfruttando le discese. Que-
ste manovre potrebbero causare
l’afflusso di combustibile nella
marmitta catalitica e danneggiarla
irrimediabilmente.
AVVIAMENTO CON
MANOVRA AD INERZIA
Il “colpo d’acceleratore”
prima di spegnere il mo-
tore non serve a nulla e fa
consumare inutilmente carbu-
rante.
AVVERTENZADopo un percorso
faticoso, meglio lasciar “prendere
fiato” al motore prima di spegnerlo,
facendolo girare al minimo, per per-
mettere che la temperatura all’interno
del vano motore si abbassi.
4C068-089 ITA 11-03-2008 11:31 Pagina 70

71

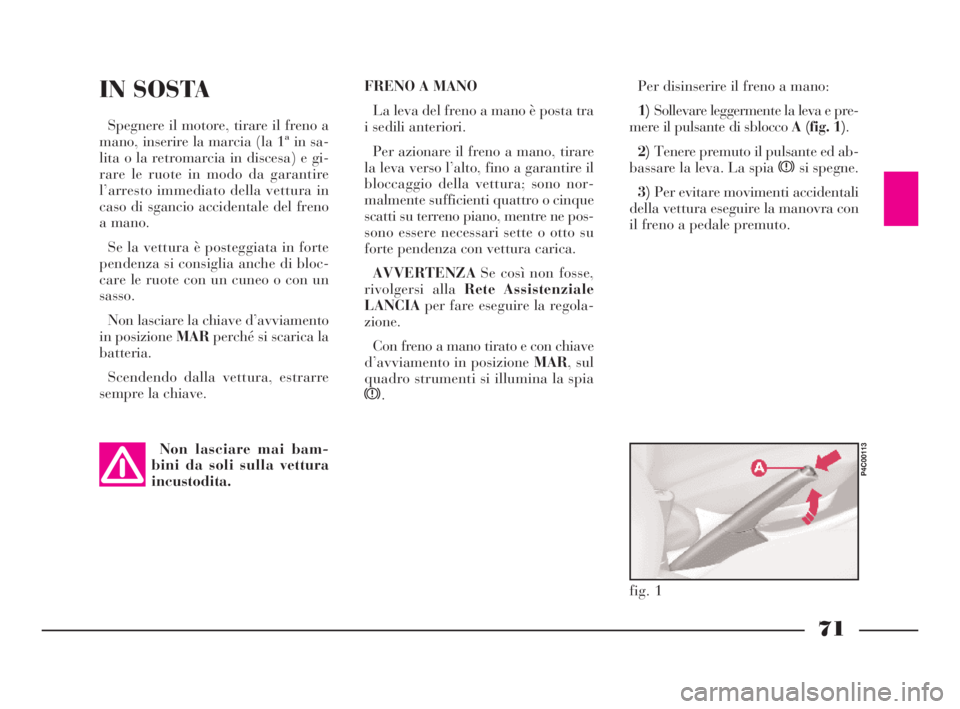

FRENO A MANO
La leva del freno a mano è posta tra
i sedili anteriori.
Per azionare il freno a mano, tirare
la leva verso l’alto, fino a garantire il
bloccaggio della vettura; sono nor-
malmente sufficienti quattro o cinque
scatti su terreno piano, mentre ne pos-
sono essere necessari sette o otto su
forte pendenza con vettura carica.
AVVERTENZASe così non fosse,
rivolgersi alla Rete Assistenziale
LANCIAper fare eseguire la regola-
zione.
Con freno a mano tirato e con chiave
d’avviamento in posizione MAR, sul
quadro strumenti si illumina la spia
x.Per disinserire il freno a mano:
1)Sollevare leggermente la leva e pre-
mere il pulsante di sblocco A (fig. 1).
2)Tenere premuto il pulsante ed ab-
bassare la leva. La spia xsi spegne.
3)Per evitare movimenti accidentali
della vettura eseguire la manovra con
il freno a pedale premuto.IN SOSTA
Spegnere il motore, tirare il freno a
mano, inserire la marcia (la 1ª in sa-
lita o la retromarcia in discesa) e gi-
rare le ruote in modo da garantire
l’arresto immediato della vettura in
caso di sgancio accidentale del freno
a mano.
Se la vettura è posteggiata in forte
pendenza si consiglia anche di bloc-
care le ruote con un cuneo o con un
sasso.
Non lasciare la chiave d’avviamento
in posizione MARperché si scarica la
batteria.
Scendendo dalla vettura, estrarre
sempre la chiave.
Non lasciare mai bam-
bini da soli sulla vettura
incustodita.
fig. 1
P4C00113
4C068-089 ITA 11-03-2008 11:31 Pagina 71

72

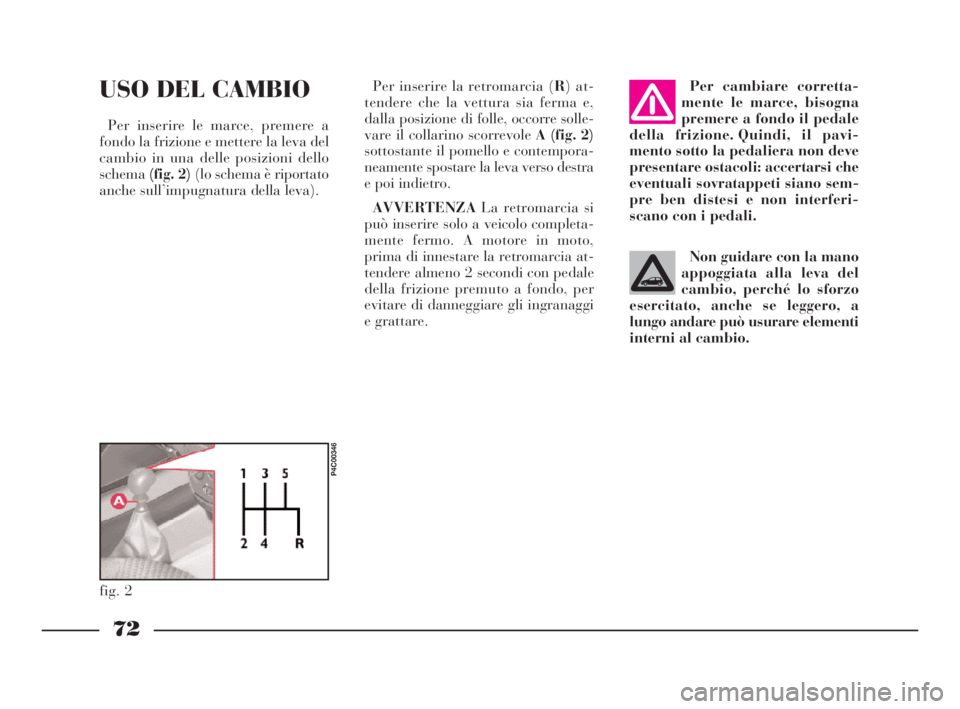

USO DEL CAMBIO
Per inserire le marce, premere a
fondo la frizione e mettere la leva del
cambio in una delle posizioni dello
schema(fig. 2)(lo schema è riportato
anche sull’impugnatura della leva).Per inserire la retromarcia (R) at-
tendere che la vettura sia ferma e,
dalla posizione di folle, occorre solle-
vare il collarino scorrevole A (fig. 2)
sottostante il pomello e contempora-
neamente spostare la leva verso destra
e poi indietro.
AVVERTENZALa retromarcia si
può inserire solo a veicolo completa-
mente fermo. A motore in moto,
prima di innestare la retromarcia at-
tendere almeno 2 secondi con pedale
della frizione premuto a fondo, per
evitare di danneggiare gli ingranaggi
e grattare.
fig. 2
P4C00346
Per cambiare corretta-
mente le marce, bisogna
premere a fondo il pedale
della frizione. Quindi, il pavi-
mento sotto la pedaliera non deve
presentare ostacoli: accertarsi che
eventuali sovratappeti siano sem-
pre ben distesi e non interferi-
scano con i pedali.
Non guidare con la mano
appoggiata alla leva del
cambio, perché lo sforzo
esercitato, anche se leggero, a
lungo andare può usurare elementi
interni al cambio.
4C068-089 ITA 11-03-2008 11:31 Pagina 72

73

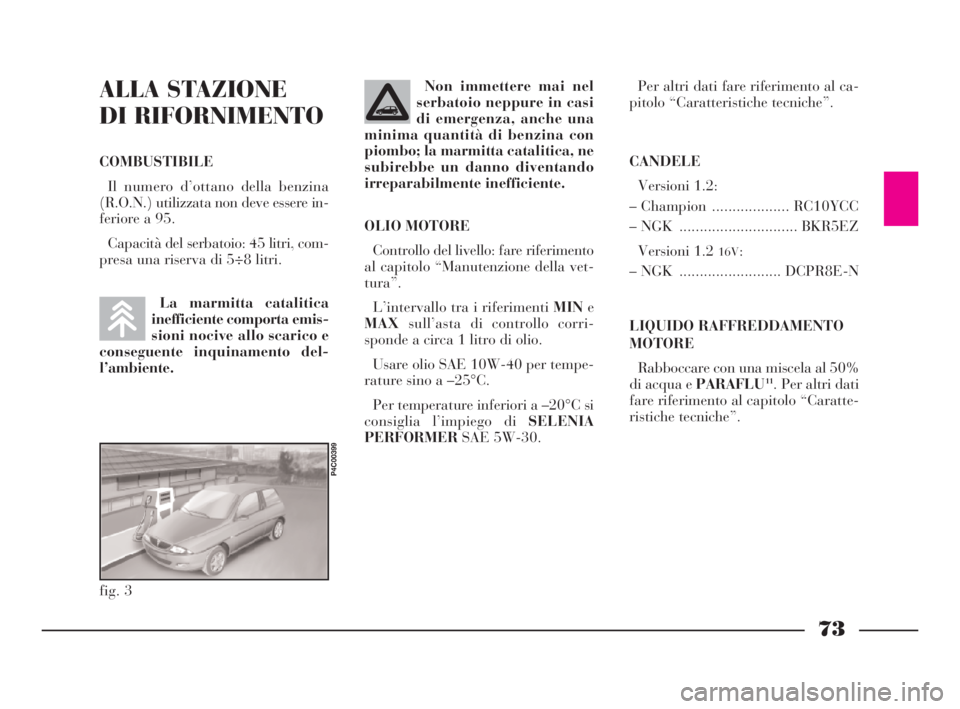

ALLA STAZIONE
DI RIFORNIMENTO
COMBUSTIBILE
Il numero d’ottano della benzina
(R.O.N.) utilizzata non deve essere in-
feriore a 95.
Capacità del serbatoio: 45 litri, com-
presa una riserva di 5÷8 litri.Non immettere mai nel
serbatoio neppure in casi
di emergenza, anche una
minima quantità di benzina con
piombo; la marmitta catalitica, ne
subirebbe un danno diventando
irreparabilmente inefficiente.
OLIO MOTORE
Controllo del livello: fare riferimento
al capitolo “Manutenzione della vet-
tura”.
L’intervallo tra i riferimenti MINe
MAXsull’asta di controllo corri-
sponde a circa 1 litro di olio.
Usare olio SAE 10W-40 per tempe-
rature sino a –25°C.
Per temperature inferiori a –20°C si
consiglia l’impiego di SELENIA
PERFORMERSAE 5W-30.Per altri dati fare riferimento al ca-
pitolo “Caratteristiche tecniche”.
CANDELE
Versioni 1.2:
– Champion ................... RC10YCC
– NGK ............................. BKR5EZ
Versioni 1.2
16V:
– NGK ......................... DCPR8E-N
LIQUIDO RAFFREDDAMENTO
MOTORE
Rabboccare con una miscela al 50%
di acqua e PARAFLU
11. Per altri dati
fare riferimento al capitolo “Caratte-
ristiche tecniche”.
fig. 3
P4C00399
La marmitta catalitica
inefficiente comporta emis-
sioni nocive allo scarico e
conseguente inquinamento del-
l’ambiente.
4C068-089 ITA 11-03-2008 11:31 Pagina 73

LAMPADE
Luci anabbaglianti: 12V-55W.
Luci fari abbaglianti: 12V-55W.
Luci di posizione anteriori e poste-
riori: 12V-5W.
Luci fendinebbia anteriori: 12V-
55W.
Luci di direzione (frecce) anteriori:
12V-21W.
Luci di direzione (frecce) posteriori:
12V-21W.
Luci di direzione (frecce) laterali:
12V-5W.Luci di stop/posizione: 12V-21/5W.
Luci di retromarcia: 12V-21W.
Luci antinebbia posteriori: 12V-
21W.
Luci targa: 12V-5W.
Luci plafoniera: 12V-10W.
Luce di lettura: (versione LX) 12V-
6W
Luce illuminazione bagagliaio: 12V-
10W.
Luci terzo stop: 12V-5W.PRESSIONE DI GONFIAGGIO
DEI PNEUMATICI A FREDDO
(bar)
Con pneumatico caldo il valore della
pressione deve essere +0,3 bar rispetto
al valore prescritto.
74
Pneumatico A medio carico A pieno carico Ruotino
Ant. Post. Ant. Post. di scorta
165/65 R14 78T
1.2
16VM Nblu- 1.2 LS - 1.2 16VLS 185/60 R14 82H 2,0 1,9 2,2 2,2 2,8
185/60 R14 82T
1.2
16VLX185/60 R14 82H
2,0 1,9 2,2 2,2 2,8185/60 R14 82T
1.2
16VM Nrosso195/50 R15 82H* 2,4 2,2 2,4 2,2 2,8
185/60 R14 82H▲
2,0 1,9 2,2 2,2 2,8
Pneumatico da neve:165/65 R14 78Q (M+S) 2,2 2,2 2,2 2,2 2,8
- per tutte le versioni 185/60 R14 82Q (M+S) 2,0 1,9 2,2 2,2 2,8
Pneumatico da neve:165/65 R14 78Q (M+S) 2,2 2,2 2,2 2,2 2,8
- per versione 1.2
16VM Nrosso185/60 R14 82Q (M+S) 2,0 1,9 2,2 2,2 2,8
195/50 R15 82H 2,4 2,2 2,4 2,2 2,8
* Pneumatico non catenabile.▲
Pneumatico in alternativa.
4C068-089 ITA 11-03-2008 11:31 Pagina 74

75
GUIDA SICURA
Progettando Lancia Y, la Lancia ha
lavorato a fondo per ottenere una vet-
tura in grado di garantire la massima
sicurezza dei passeggeri. Tuttavia il
comportamento di chi guida resta
sempre un fattore decisivo per la si-
curezza stradale.
Di seguito troverete alcune semplici
regole per viaggiare in sicurezza in di-
verse condizioni. Sicuramente molte
vi saranno già familiari ma, in ogni
caso, sarà utile leggere tutto con at-
tenzione.PRIMA DI METTERSI
AL VOLANTE
– Accertarsi del corretto funziona-
mento delle luci e dei fari.
– Regolare bene la posizione del se-
dile, del volante e degli specchi retro-
visori, per ottenere la migliore posi-
zione di guida.
– Durante i viaggi lunghi si consiglia
di modificare leggermente la regola-
zione lombare e/o l’inclinazione del
sedile per variare il carico del peso del
corpo sulla colonna vertebrale con
conseguente minor affaticamento.
– Regolare con cura gli appoggiate-
sta in modo che la testa, e non il collo
appoggi su di essi.
– Regolare con cura l’altezza delle
cinture di sicurezza adattandole alla
propria statura (vedere le indicazioni
riportate nel capitolo “Conoscenza
della vettura - cinture di sicurezza”).
– Assicurarsi che nulla (sovratappeti,
ecc.) ostacoli la corsa dei pedali.– Assicurarsi che eventuali sistemi di
ritenuta bambini (seggiolini, culle,
ecc.) siano correttamente fissati sul se-
dile posteriore. Attenersi comunque
alle disposizioni riportate nel para-
grafo “Trasportare bambini in sicu-
rezza” nel capitolo “Conoscenza della
vettura”.
– Sistemare con cura eventuali og-
getti nel bagagliaio, per evitare che
una frenata brusca possa proiettarli in
avanti.
– Evitare di depositare sulla plancia
oggetti chiari o fogli di carta che si ri-
flettano sul parabrezza.
– Evitare cibi pesanti prima di af-
frontare un viaggio. Un’alimentazione
leggera contribuisce a mantenere i ri-
flessi pronti. Evitare assolutamente di
ingerire alcolici. L’uso di determinati
farmaci può ridurre la capacità di
guida: leggere attentamente le relative
avvertenze d’uso.
Periodicamente, ricordarsi di verifi-
care quanto riportato al paragrafo
“Controlli ricorrenti e prima dei lun-
ghi viaggi” in questo capitolo.
4C068-089 ITA 11-03-2008 11:31 Pagina 75

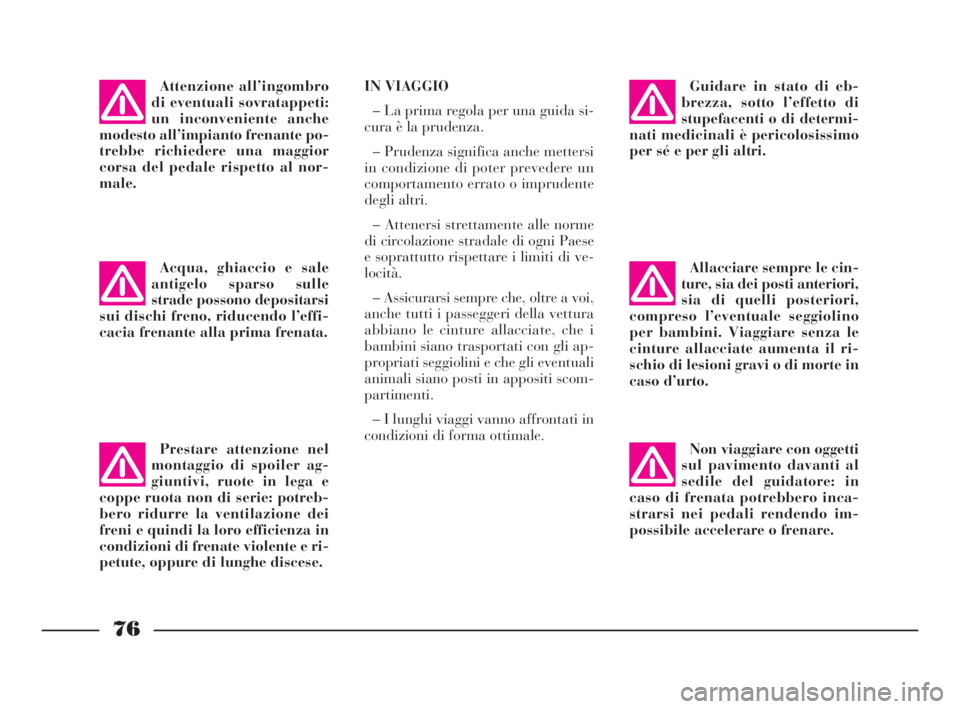

76
Attenzione all’ingombro
di eventuali sovratappeti:
un inconveniente anche
modesto all’impianto frenante po-
trebbe richiedere una maggior
corsa del pedale rispetto al nor-
male.
Acqua, ghiaccio e sale
antigelo sparso sulle
strade possono depositarsi
sui dischi freno, riducendo l’effi-
cacia frenante alla prima frenata.
IN VIAGGIO
– La prima regola per una guida si-
cura è la prudenza.
– Prudenza significa anche mettersi
in condizione di poter prevedere un
comportamento errato o imprudente
degli altri.
– Attenersi strettamente alle norme
di circolazione stradale di ogni Paese
e soprattutto rispettare i limiti di ve-
locità.
– Assicurarsi sempre che, oltre a voi,
anche tutti i passeggeri della vettura
abbiano le cinture allacciate, che i
bambini siano trasportati con gli ap-
propriati seggiolini e che gli eventuali
animali siano posti in appositi scom-
partimenti.
– I lunghi viaggi vanno affrontati in
condizioni di forma ottimale.Guidare in stato di eb-
brezza, sotto l’effetto di
stupefacenti o di determi-
nati medicinali è pericolosissimo
per sé e per gli altri.
Allacciare sempre le cin-
ture, sia dei posti anteriori,
sia di quelli posteriori,
compreso l’eventuale seggiolino
per bambini. Viaggiare senza le
cinture allacciate aumenta il ri-
schio di lesioni gravi o di morte in
caso d’urto.
Prestare attenzione nel
montaggio di spoiler ag-
giuntivi, ruote in lega e
coppe ruota non di serie: potreb-
bero ridurre la ventilazione dei
freni e quindi la loro efficienza in
condizioni di frenate violente e ri-
petute, oppure di lunghe discese.Non viaggiare con oggetti
sul pavimento davanti al
sedile del guidatore: in
caso di frenata potrebbero inca-
strarsi nei pedali rendendo im-
possibile accelerare o frenare.
4C068-089 ITA 11-03-2008 11:31 Pagina 76

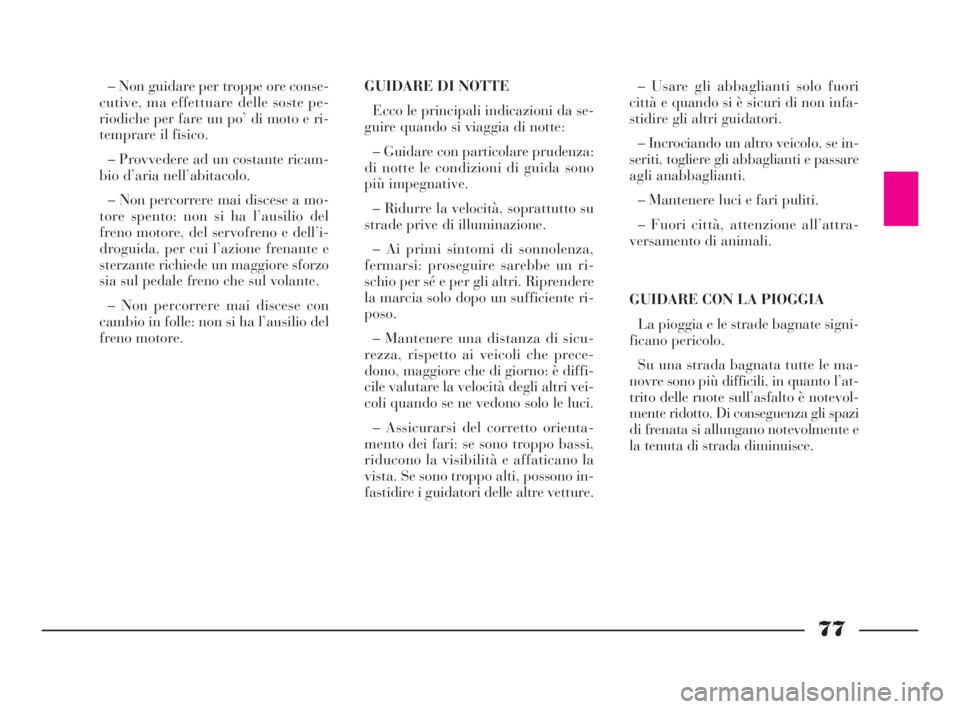

77
– Usare gli abbaglianti solo fuori
città e quando si è sicuri di non infa-
stidire gli altri guidatori.
– Incrociando un altro veicolo, se in-
seriti, togliere gli abbaglianti e passare
agli anabbaglianti.
– Mantenere luci e fari puliti.
– Fuori città, attenzione all’attra-
versamento di animali.
GUIDARE CON LA PIOGGIA
La pioggia e le strade bagnate signi-
ficano pericolo.
Su una strada bagnata tutte le ma-
novre sono più difficili, in quanto l’at-
trito delle ruote sull’asfalto è notevol-
mente ridotto. Di conseguenza gli spazi
di frenata si allungano notevolmente e
la tenuta di strada diminuisce. GUIDARE DI NOTTE
Ecco le principali indicazioni da se-
guire quando si viaggia di notte:
– Guidare con particolare prudenza:
di notte le condizioni di guida sono
più impegnative.
– Ridurre la velocità, soprattutto su
strade prive di illuminazione.
– Ai primi sintomi di sonnolenza,
fermarsi: proseguire sarebbe un ri-
schio per sé e per gli altri. Riprendere
la marcia solo dopo un sufficiente ri-
poso.
– Mantenere una distanza di sicu-
rezza, rispetto ai veicoli che prece-
dono, maggiore che di giorno: è diffi-
cile valutare la velocità degli altri vei-
coli quando se ne vedono solo le luci.
– Assicurarsi del corretto orienta-
mento dei fari: se sono troppo bassi,
riducono la visibilità e affaticano la
vista. Se sono troppo alti, possono in-
fastidire i guidatori delle altre vetture. – Non guidare per troppe ore conse-
cutive, ma effettuare delle soste pe-
riodiche per fare un po’ di moto e ri-
temprare il fisico.
– Provvedere ad un costante ricam-
bio d’aria nell’abitacolo.
– Non percorrere mai discese a mo-
tore spento: non si ha l’ausilio del
freno motore, del servofreno e dell’i-
droguida, per cui l’azione frenante e
sterzante richiede un maggiore sforzo
sia sul pedale freno che sul volante.
– Non percorrere mai discese con
cambio in folle: non si ha l’ausilio del
freno motore.
4C068-089 ITA 11-03-2008 11:31 Pagina 77
