Lancia Ypsilon 2011 Brugs- og vedligeholdelsesvejledning (in Danish)

BemærkIflg. vedligeholdelsesplanen skal bilen til
eftersyn hver 30.000 km (eller 18.000 miles).
Fristen vises automatisk (med tændingsnøglen i
position MAR) når der er 2.000 km (eller et
tilsvarende antal miles) tilbage, og gentages med
et interval på 200 km (eller et tilsvarende antal
miles). Når der er under 200 km tilbage, vises
fristen med kortere mellemrum. Afstanden til
næste eftersyn vises i km eller miles afhængigt af
den forvalgte måleenhed. Når tidspunktet for et
eftersyn iflg. vedligeholdelsesplanen nærmer
sig, viser displayet meddelelsen "Service"
efterfulgt af det antal km eller miles, der er tilbage
til eftersynet skal finde sted, når nøglen drejes til
MAR. Lad Lancias servicenet udføre de i
vedligeholdelsesplanen foreskrevne arbejder og
nulstille displayet.
Air Bag/Passenger Bag (Til- og frakobling af
passagersidens front- og sideairbag til
beskyttelse af brystkasse/bækken) (Side Bag)
Denne funktion gør at du kan aktivere/deaktivere
airbaggen i passagersiden.
Gå frem på følgende måde:
❒Tryk på knappen
, og efter at displayet viser
meddelelsen ("Bag pass: Off") (for
deaktivering) eller meddelelsen ("Bag pass:
On") (for aktivering) skal du trykke på
knapperne
og
, og tryk derefter igen på
knappen
.
❒Displayet beder om en bekræftelse.❒Tryk på knappen
eller
for at vælge
"Yes" (bekræftelse af aktivering/deaktivering)
eller "No" (for at annullere).
❒Giv et kort tryk på knappenfor at få vist en
bekræftelse af valget og vende tilbage til
menuvisning. Eller giv et langt tryk på knappen
for at gå tilbage til standardvisning uden at
gemme.
Luk menu (Exit Menu)
Dette punkt afslutter setup-menuens kreds af
funktioner. Giv et kort tryk på knappen
for at
gå tilbage til standardvisning uden at gemme.
Tryk på knappen
for at vende tilbage til første
punkt på menuen ("Speed beep").
19BILENS
INDRETNINGSIKKERHEDSUDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

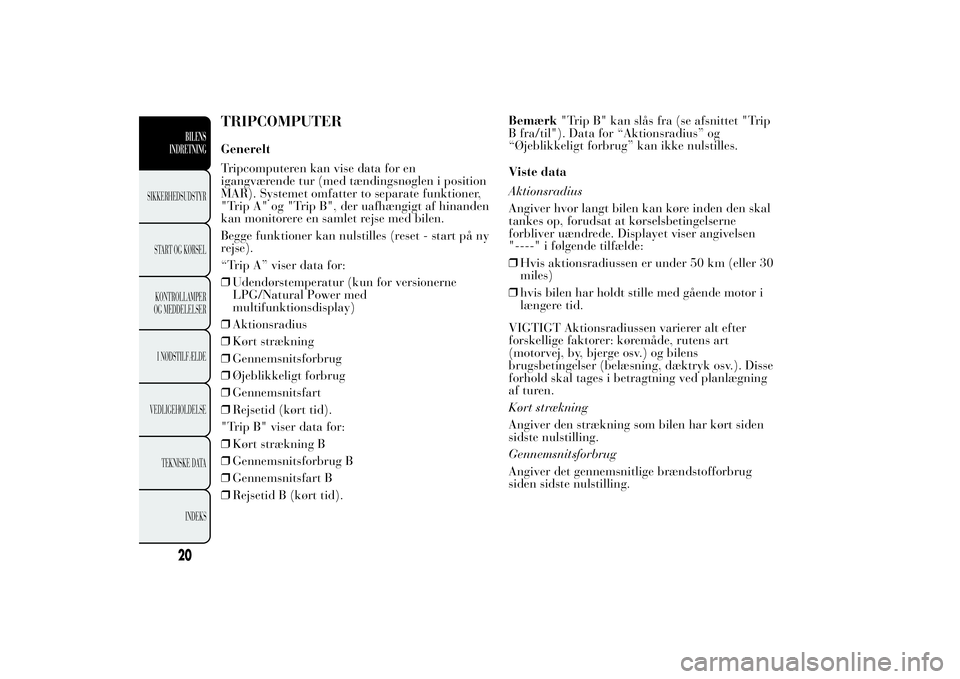

TRIPCOMPUTERGenerelt
Tripcomputeren kan vise data for en
igangværende tur (med tændingsnøglen i position
MAR). Systemet omfatter to separate funktioner,
"Trip A" og "Trip B", der uafhængigt af hinanden
kan monitorere en samlet rejse med bilen.
Begge funktioner kan nulstilles (reset - start på ny
rejse).
“Trip A” viser data for:
❒Udendørstemperatur (kun for versionerne
LPG/Natural Power med
multifunktionsdisplay)
❒Aktionsradius
❒Kørt strækning
❒Gennemsnitsforbrug
❒Øjeblikkeligt forbrug
❒Gennemsnitsfart
❒Rejsetid (kørt tid).
"Trip B" viser data for:
❒Kørt strækning B
❒Gennemsnitsforbrug B
❒Gennemsnitsfart B
❒Rejsetid B (kørt tid).Bemærk"Trip B" kan slås fra (se afsnittet "Trip
B fra/til"). Data for “Aktionsradius” og
“Øjeblikkeligt forbrug” kan ikke nulstilles.
Viste data
Aktionsradius
Angiver hvor langt bilen kan køre inden den skal
tankes op, forudsat at kørselsbetingelserne
forbliver uændrede. Displayet viser angivelsen
"----" i følgende tilfælde:
❒Hvis aktionsradiussen er under 50 km (eller 30
miles)
❒hvis bilen har holdt stille med gående motor i
længere tid.
VIGTIGT Aktionsradiussen varierer alt efter
forskellige faktorer: køremåde, rutens art
(motorvej, by, bjerge osv.) og bilens
brugsbetingelser (belæsning, dæktryk osv.). Disse
forhold skal tages i betragtning ved planlægning
af turen.
Kørt strækning
Angiver den strækning som bilen har kørt siden
sidste nulstilling.
Gennemsnitsforbrug
Angiver det gennemsnitlige brændstofforbrug
siden sidste nulstilling.
20BILENS
INDRETNING
SIKKERHEDSUDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

Angiver det øjeblikkelige brændstofforbrug
(opdateres løbende). Hvis bilen holder stille en vis
tid med gående motor, viser displayet "----".
Gennemsnitsfart
Angiver bilens gennemsnitlige hastighed udregnet
på basis af den samlede tid siden sidste nulstilling.
Rejsetid
Angiver den tid bilen har kørt siden sidste
nulstilling.
Visninger på displayet
Hver gang der vises en data, vises følgende
oplysninger på displayet fig. 9:
❒A - animeret ikon i øverste del
❒B - navn, værdi og måleenhed vedrørende den
valgte data (eks. "Aktionsradius 150 km")
❒C - teksten “Trip” (eller “Trip A” eller “Trip
B”).
Efter nogle sekunder udskiftes navn og værdi af
data af et ikon fig. 10.
Nedenfor vises ikonerne for de forskellige data:
❒
"Aktionsradius"
❒
"Gennemsnitsforbrug A" (hvis Trip A er
aktiv eller "B" hvis Trip B er aktiv)
❒
"Afstand A" (hvis Trip A er aktiv
eller "B" hvis Trip B er aktiv)
❒
"Øjeblikkeligt forbrug"❒
"Gennemsnitsfart A" (hvis Trip A er aktiv
eller "B" hvis Trip B er aktiv)
❒"Rejsetid A" (hvis Trip A er aktiv eller "B"
hvis Trip B er aktiv)
fig. 9
L0F1009
fig. 10
L0F0032
21BILENS
INDRETNINGSIKKERHEDSUDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Øjeblikkeligt forbrug

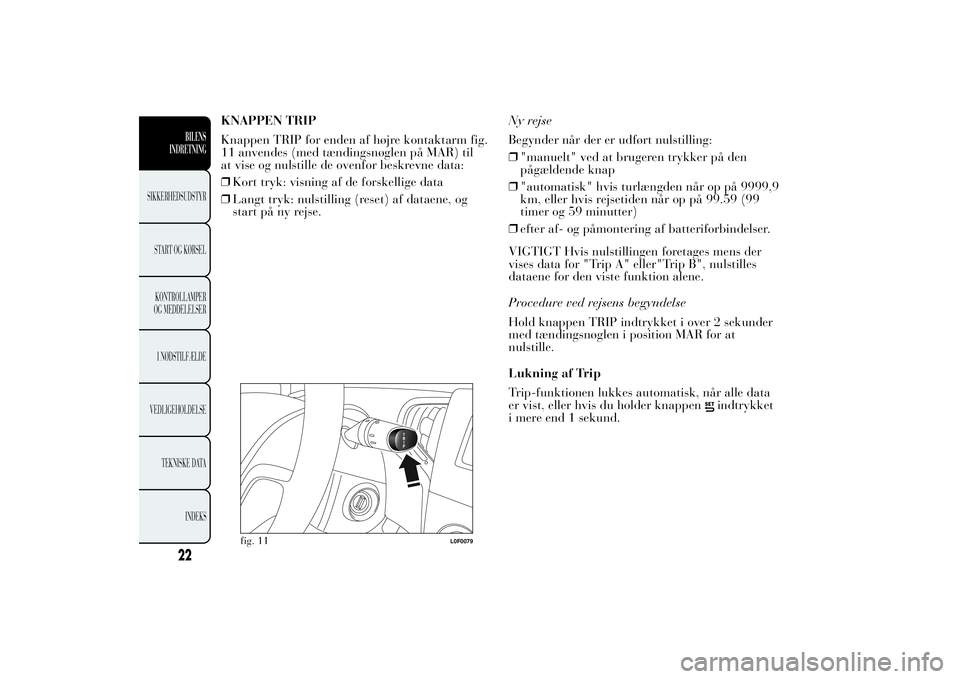

KNAPPEN TRIP
Knappen TRIP for enden af højre kontaktarm fig.
11 anvendes (med tændingsnøglen på MAR) til
at vise og nulstille de ovenfor beskrevne data:
❒Kort tryk: visning af de forskellige data
❒Langt tryk: nulstilling (reset) af dataene, og
start på ny rejse.Ny rejse
Begynder når der er udført nulstilling:
❒"manuelt" ved at brugeren trykker på den
pågældende knap
❒"automatisk" hvis turlængden når op på 9999,9
km, eller hvis rejsetiden når op på 99.59 (99
timer og 59 minutter)
❒efter af- og påmontering af batteriforbindelser.
VIGTIGT Hvis nulstillingen foretages mens der
vises data for "Trip A" eller"Trip B", nulstilles
dataene for den viste funktion alene.
Procedure ved rejsens begyndelse
Hold knappen TRIP indtrykket i over 2 sekunder
med tændingsnøglen i position MAR for at
nulstille.
Lukning af Trip
Trip-funktionen lukkes automatisk, når alle data
er vist, eller hvis du holder knappen
indtrykket
i mere end 1 sekund.
fig. 11
L0F0079
22BILENS
INDRETNING
SIKKERHEDSUDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

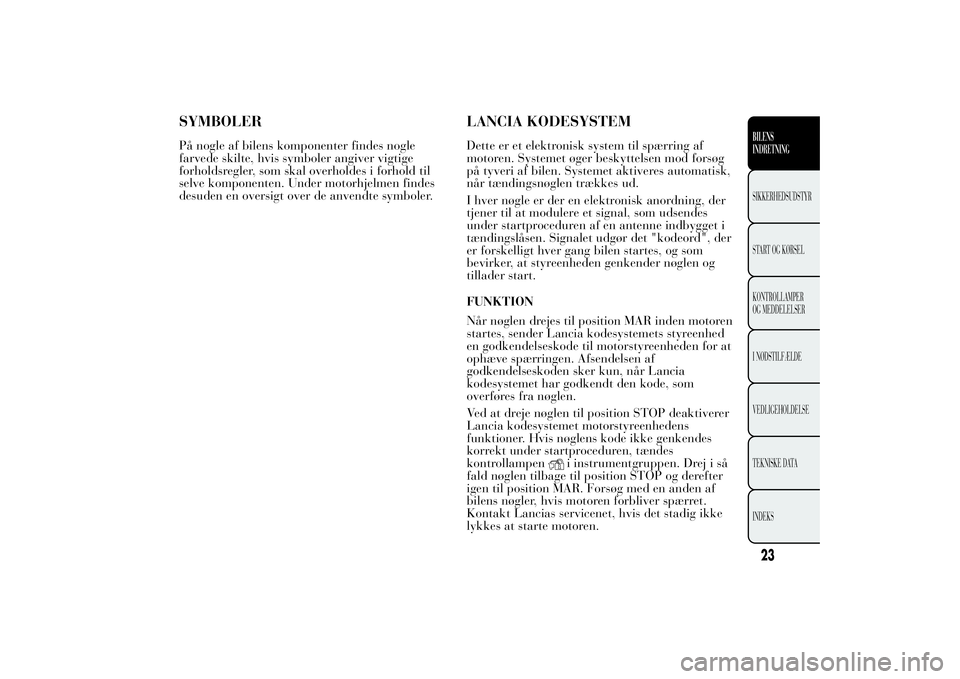

SYMBOLERPå nogle af bilens komponenter findes nogle
farvede skilte, hvis symboler angiver vigtige
forholdsregler, som skal overholdes i forhold til
selve komponenten. Under motorhjelmen findes
desuden en oversigt over de anvendte symboler.
LANCIA KODESYSTEMDette er et elektronisk system til spærring af
motoren. Systemet øger beskyttelsen mod forsøg
på tyveri af bilen. Systemet aktiveres automatisk,
når tændingsnøglen trækkes ud.
I hver nøgle er der en elektronisk anordning, der
tjener til at modulere et signal, som udsendes
under startproceduren af en antenne indbygget i
tændingslåsen. Signalet udgør det "kodeord", der
er forskelligt hver gang bilen startes, og som
bevirker, at styreenheden genkender nøglen og
tillader start.
FUNKTION
Når nøglen drejes til position MAR inden motoren
startes, sender Lancia kodesystemets styreenhed
en godkendelseskode til motorstyreenheden for at
ophæve spærringen. Afsendelsen af
godkendelseskoden sker kun, når Lancia
kodesystemet har godkendt den kode, som
overføres fra nøglen.
Ved at dreje nøglen til position STOP deaktiverer
Lancia kodesystemet motorstyreenhedens
funktioner. Hvis nøglens kode ikke genkendes
korrekt under startproceduren, tændes
kontrollampen
i instrumentgruppen. Drej i så
fald nøglen tilbage til position STOP og derefter
igen til position MAR. Forsøg med en anden af
bilens nøgler, hvis motoren forbliver spærret.
Kontakt Lancias servicenet, hvis det stadig ikke
lykkes at starte motoren.
23BILENS
INDRETNINGSIKKERHEDSUDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

Hvis kontrollampen
lyser op under kørsel
Hvis kontrollampen
lyser op under kørslen,
betyder det at systemet gennemfører en selvtest
(fx på grund af et spændingsfald). Henvend dig til
Lancias servicenet, hvis fejlen varer ved.

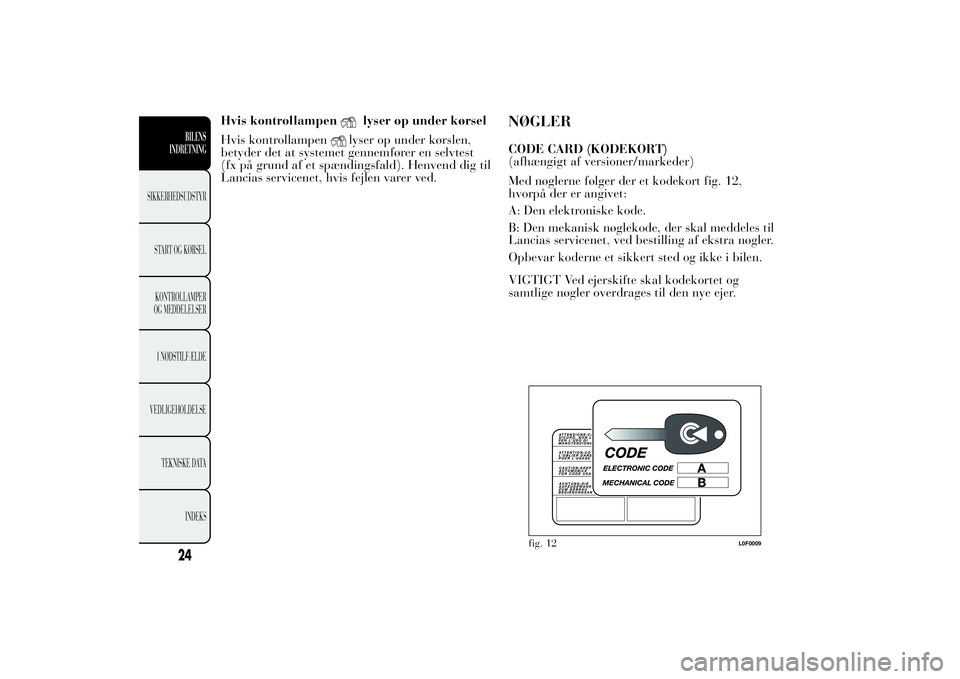

NØGLERCODE CARD (KODEKORT)
(afhængigt af versioner/markeder)
Med nøglerne følger der et kodekort fig. 12,
hvorpå der er angivet:
A: Den elektroniske kode.
B: Den mekanisk nøglekode, der skal meddeles til
Lancias servicenet, ved bestilling af ekstra nøgler.
Opbevar koderne et sikkert sted og ikke i bilen.
VIGTIGT Ved ejerskifte skal kodekortet og
samtlige nøgler overdrages til den nye ejer.
24BILENS
INDRETNING
SIKKERHEDSUDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
fig. 12
L0F0009

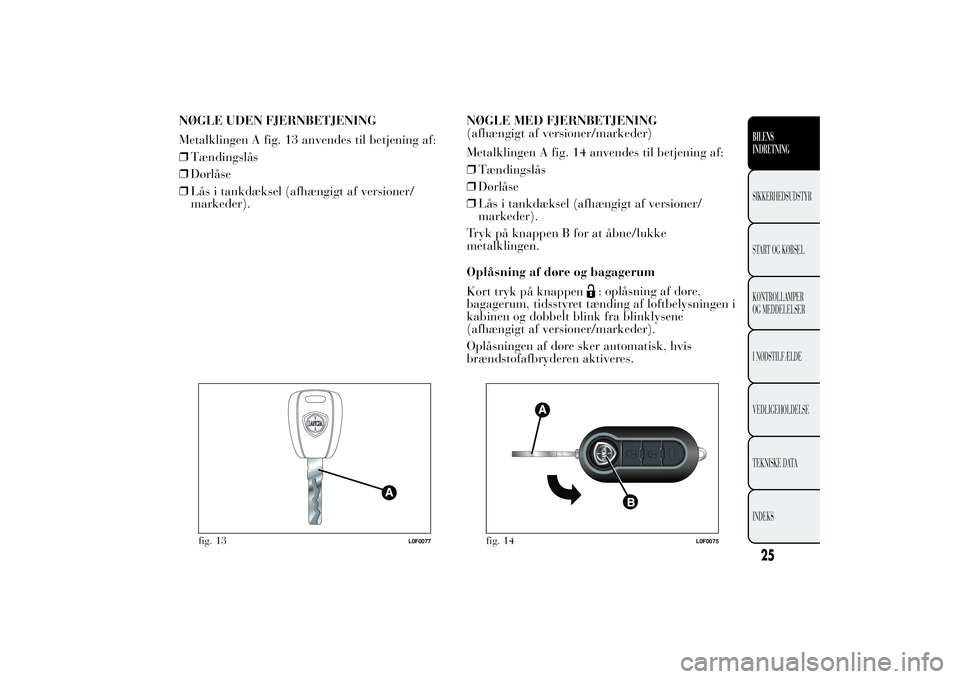

NØGLE UDEN FJERNBETJENING
Metalklingen A fig. 13 anvendes til betjening af:
❒Tændingslås
❒Dørlåse
❒Lås i tankdæksel (afhængigt af versioner/
markeder).NØGLE MED FJERNBETJENING
(afhængigt af versioner/markeder)
Metalklingen A fig. 14 anvendes til betjening af:
❒Tændingslås
❒Dørlåse
❒Lås i tankdæksel (afhængigt af versioner/
markeder).
Tryk på knappen B for at åbne/lukke
metalklingen.
Oplåsning af døre og bagagerum
Kort tryk på knappen
: oplåsning af døre,
bagagerum, tidsstyret tænding af loftbelysningen i
kabinen og dobbelt blink fra blinklysene
(afhængigt af versioner/markeder).
Oplåsningen af døre sker automatisk, hvis
brændstofafbryderen aktiveres.
fig. 13
L0F0077
fig. 14
L0F0075
25BILENS
INDRETNINGSIKKERHEDSUDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

Hvis en eller flere døre eller bagagerummet ikke er
korrekt lukket ved dørlåsningen, blinker
lysdioden hurtigt sammen med blinklysene.
Låsning af døre og bagagerum
Kort tryk på knappen
: låsning af døre,
bagagerum med tidsstyret slukning af
loftbelysningen i kabinen og enkelt blink fra
blinklysene (afhængigt af versioner/markeder).
Hvis en eller flere døre er åbne, foretages
låsningen ikke. Dette angives ved at blinklyset
blinker hurtigt (afhængigt af versioner/markeder).
Dørene låses, selv om bagagerummet er åbent.
Med hastigheder over 20 km/t sker der
automatisk låsning af dørene, hvis den specifikke
funktion er indstillet (kun versioner med
rekonfigurerbart multifunktionsdisplay).
Når dørene låses udefra (med fjernbetjeningen),
tændes lysdioden over knappen
i nogle
sekunder, hvorefter den begynder at blinke
(præventiv funktion).
Når dørene låses indefra (ved tryk på knappen
), bliver lysdioden ved med at lyse fast.Åbning af bagagerum
Tryk på knappen
for at åbne bagagerummet
på afstand.
Åbningen af bagagerummet signaleres ved, at
blinklysene blinker to gange.
Kraftige stød kan beskadige de
elektroniske komponenter i nøglen.
Nøglen bør ikke udsættes for direkte
sollys, da dette kan skade de elektroniske
komponenter.
EKSTRA NØGLER MED FJERNBETJENING
Systemet kan genkende op til 8 fjernbetjeninger.
Henvend dig til Lancias servicenet, hvis du får
brug for en ny eller ekstra nøgle med
fjernbetjening. Medbring kodekortet, gyldig
legitimation samt dokumentation for
ejerforholdet.
26BILENS
INDRETNING
SIKKERHEDSUDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

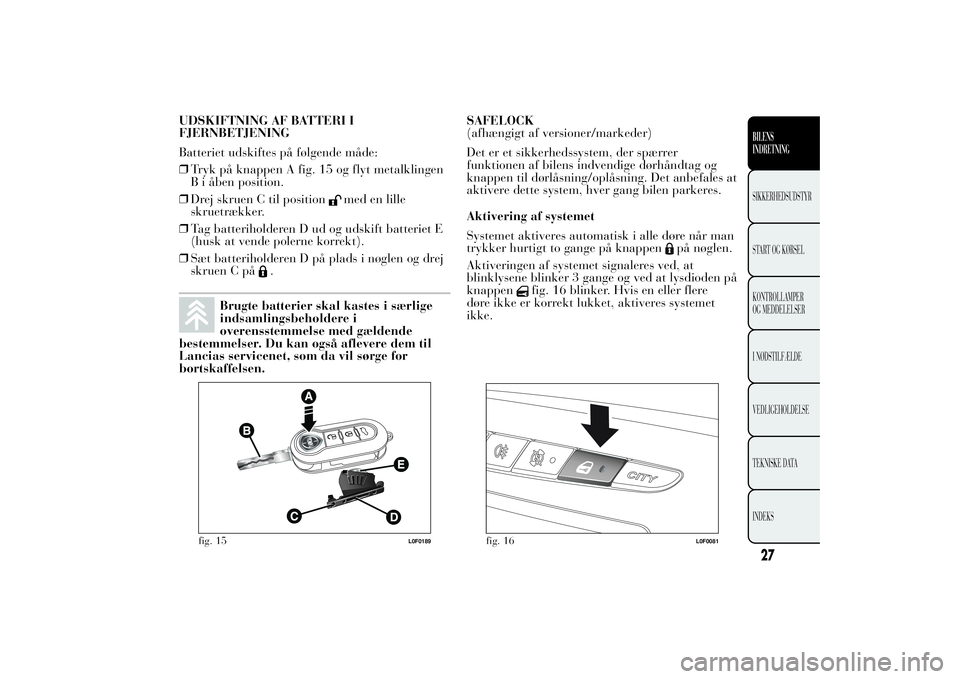

UDSKIFTNING AF BATTERI I
FJERNBETJENING
Batteriet udskiftes på følgende måde:
❒Tryk på knappen A fig. 15 og flyt metalklingen
B i åben position.
❒Drej skruen C til position
med en lille
skruetrækker.
❒Tag batteriholderen D ud og udskift batteriet E
(husk at vende polerne korrekt).
❒Sæt batteriholderen D på plads i nøglen og drej
skruen C på
.
Brugte batterier skal kastes i særlige
indsamlingsbeholdere i
overensstemmelse med gældende
bestemmelser. Du kan også aflevere dem til
Lancias servicenet, som da vil sørge for
bortskaffelsen.SAFELOCK
(afhængigt af versioner/markeder)
Det er et sikkerhedssystem, der spærrer
funktionen af bilens indvendige dørhåndtag og
knappen til dørlåsning/oplåsning. Det anbefales at
aktivere dette system, hver gang bilen parkeres.
Aktivering af systemet
Systemet aktiveres automatisk i alle døre når man
trykker hurtigt to gange på knappen
på nøglen.
Aktiveringen af systemet signaleres ved, at
blinklysene blinker 3 gange og ved at lysdioden på
knappen
fig. 16 blinker. Hvis en eller flere
døre ikke er korrekt lukket, aktiveres systemet
ikke.
fig. 15
L0F0189
fig. 16
L0F0081
27BILENS
INDRETNINGSIKKERHEDSUDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

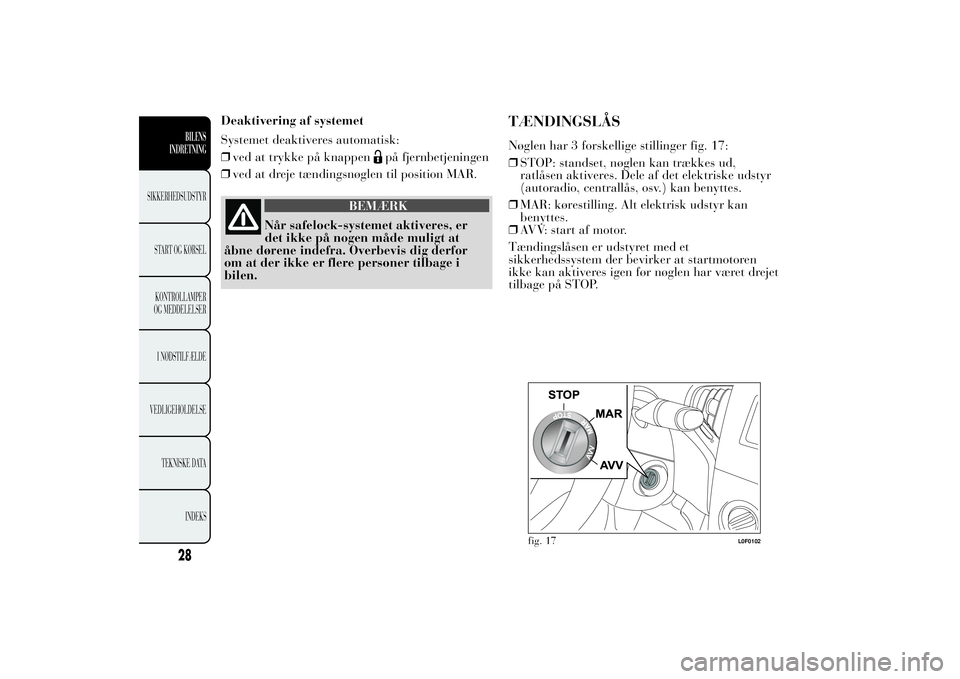

Deaktivering af systemet
Systemet deaktiveres automatisk:
❒ved at trykke på knappen
på fjernbetjeningen
❒ved at dreje tændingsnøglen til position MAR.
BEMÆRK
Når safelock-systemet aktiveres, er
det ikke på
nogen måde muligt at
åbne dørene indefra. Overbevis dig derfor
om at der ikke er flere personer tilbage i
bilen.
TÆNDINGSLÅSNøglen har 3 forskellige stillinger fig. 17:
❒STOP: standset, nøglen kan trækkes ud,
ratlåsen aktiveres. Dele af det elektriske udstyr
(autoradio, centrallås, osv.) kan benyttes.
❒MAR: kørestilling. Alt elektrisk udstyr kan
benyttes.
❒AVV: start af motor.
Tændingslåsen er udstyret med et
sikkerhedssystem der bevirker at startmotoren
ikke kan aktiveres igen før nøglen har været drejet
tilbage på STOP.
fig. 17
L0F0102
28BILENS
INDRETNING
SIKKERHEDSUDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
