Lancia Ypsilon 2011 Instructieboek (in Dutch)

Uitschakeling Start&Stop systeem
Versies met multifunctioneel display: wanneer het
Start&Stop systeem wordt uitgeschakeld,
verschijnt een melding op de display.
Versies met multifunctioneel display: wanneer het
Start&Stop systeem wordt uitgeschakeld,
verschijnt het symbool
op de display.
De led boven de
knop brandt wanneer het
systeem is uitgeschakeld.
OMSTANDIGHEDEN WAARBIJ DE MOTOR
NIET WORDT AFGEZET
Bij ingeschakeld systeem wordt, omwille van
comforteisen en veiligheidsredenen, de motor niet
afgezet onder de volgende omstandigheden:
❒nog koude motor;
❒buitengewoon lage buitentemperatuur;
❒onvoldoende acculading;
❒ingeschakelde achterruitverwarming;
❒ruitenwissers ingeschakeld op de maximale
snelheid;
❒bezig met regeneratie van het roetfilter (DPF)
(alleen bij dieselmotoren);
❒bestuurdersportier niet gesloten;
❒veiligheidsgordel van de bestuurder niet
omgelegd;
❒ingeschakelde achteruit (bijv. bij het parkeren);❒bij versies met automatische klimaatregeling
(voor bepaalde versies/markten), wanneer
een comfortabele temperatuur in het interieur
moet worden bereikt of bij ingeschakelde
MAX-DEF functie;
❒tijdens de inrijperiode, als het systeem wordt
geïnitialiseerd.
In dergelijke gevallen verschijnt een melding en
(voor bepaalde versies/markten) gaat het symbool
op de display knipperen.
Als een comfortabele temperatuur
prioritair is, dan kan het
Start&Stop-systeem worden
uitgeschakeld zodat de klimaatregeling kan
blijven werken.
89WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

OMSTANDIGHEDEN WAARBIJ DE MOTOR
HERSTART
Omwille van comforteisen, inperking van de
uitstoot en om veiligheidsredenen kan de motor
weer automatisch worden gestart, zonder
tussenkomst van de bestuurder, onder de volgende
omstandigheden:
❒onvoldoende acculading;
❒ruitenwissers ingeschakeld op de maximale
snelheid;
❒onvoldoende onderdruk in het remsysteem
(bijvoorbeeld na meermaals intrappen van het
rempedaal);
❒auto in beweging (bijvoorbeeld als bergaf wordt
gereden)
❒als de motor langer dan circa 3 minuten is
afgezet door het Start&Stop-systeem;
❒bij versies met automatische klimaatregeling
(voor bepaalde versies/markten), om een
comfortabele temperatuur in het interieur
mogelijk te maken of bij ingeschakelde
MAX-DEF functie.
Wanneer een versnelling is ingeschakeld, kan de
motor alleen automatisch worden gestart door het
koppelingspedaal helemaal in te trappen. De
start wordt aan de bestuurder gemeld met een
bericht en, voor bepaalde versies/markten, gaat
het symbool
op de display knipperen.Opmerkingen
Als de bestuurder het koppelingspedaal niet
intrapt, kan de motor, 3 minuten na het afzetten,
alleen m.b.v. de contactsleutel worden gestart.
Als de motor onbedoeld is afgeslagen, bijvoorbeeld
door het koppelingspedaal te snel los te laten met
ingeschakelde versnelling, en het Start&Stop-
systeem is actief, dan kan men de motor
herstarten door het koppelingspedaal helemaal in
te trappen of door de versnellingspook in de
vrijstand te schakelen.
VEILIGHEIDSINSTELLINGEN
Als het Start&Stop-systeem de motor heeft afgezet
en de bestuurder maakt zijn veiligheidsgordel los
en opent het bestuurdersportier of het
passagiersportier, dan kan men de motor alleen
herstarten m.b.v. de contactsleutel.
De bestuurder wordt op de hoogte gebracht door
een geluidssignaal, het knipperen van het symbool
op de display en bij sommige versies verschijnt
ook een melding op de display.
90
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

"ENERGY SAVING" FUNCTIE (voor bepaalde versies/markten) Als de bestuurder, na een automatische start van de motor, gedurende 3 minuten geen enkelehandeling uitvoert, dan schakelt het Start&Stop-systeem de motor definitief uit om brandstof tekunnen besparen. In dergelijke gevallen kan mende motor alleen herstarten m.b.v. decontactsleutel. Opmerking
De motor kan in elk geval draaiende
worden gehouden door het Start&Stop-systeem uitte schakelen. ONREGELMATIGE WERKING Indien zich een storing voordoet, wordt het Start&Stopsysteem uitgeschakeld. De bestuurderwordt op de hoogte gebracht van de storing doorhet knipperen van het symbool
op de display
(bij sommige versies verschijnt een melding op dedisplay). Wendt u in dergelijke gevallen altijdtot het Lancia Servicenetwerk.
LANGDURIGE STILSTAND VAN DE AUTO Bij langdurige stilstand van de auto, moet men bijzonder opletten dat de stroomvoorziening vande accu wordt onderbroken. Ga als volgt te werk: koppel de stekker A fig. 70 (druk op knop B) van de accusensor C op deminklem D van de accu los. Koppel deze sensornooit van de accu los, behalve bij vervanging vande accu.
BELANGRIJK
Raadpleegsteedshet
Servicenetwerk alvorens de accu te
vervangen. Vervang de accu door eenexemplaar van hetzelfde type (HEAVYDUTY) en met identieke specificaties.
fig. 70
L0F0083
91WEGWIJS IN UWAUTOVEILIGHEID STARTEN EN RIJDEN LAMPJES EN BERICHTEN NOODGEVALLENONDERHOUD EN ZORG TECHNISCHE GEGEVENS ALFABETISCH REGISTER
Lancia

STARTEN MET HULPACCU
Wanneer men met een hulpaccu moet starten, mag
de minkabel (–) vanaf de hulpaccu nooit in
verbinding worden gebracht met de minpool A fig.
71 van de accu in de auto. Sluit de minkabel aan
op een massapunt op de motor of op de
versnellingsbak.BELANGRIJKE OPMERKINGEN
BELANGRIJK
Controleer alvorens de motorkap te
openen of de motor is afgezet en of de
contactsleutel in de stand STOP staat. Volg
de instructies op die zijn aangegeven op
het plaatje op de voorste traverse fig. 72. Wij
adviseren om de contactsleutel uit te nemen
als er zich nog inzittenden in de auto
bevinden. Verlaat de auto na de
contactsleutel te hebben uitgenomen of in de
stand STOP te hebben gedraaid. Wees er
zeker van dat tijdens het tanken de motor is
afgezet en de sleutel in de stand STOP is
gedraaid.
fig. 71
L0F0084
fig. 72
L0F0204
92
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

EOBDHet EOBD-systeem (European On Board
Diagnosis) voert een doorlopende diagnose uit op
die componenten op de auto die van invloed
zijn op de uitstoot van uitlaatgassen. Bovendien
verwittigt het systeem de bestuurder door het
branden van het lampje op het
instrumentenpaneel en het verschijnen van een
melding op het instelbare multifunctionele display
(voor bepaalde versies/markten) (zie het
hoofdstuk “Lampjes en meldingen”)
Het doel van het EOBD-systeem (European On
Board Diagnosis) is:
❒de werking van het systeem controleren;
❒signaleren wanneer de emissiewaarden stijgen;
❒de noodzaak voor het vervangen van
beschadigde onderdelen aangeven.
Ook beschikt het systeem over een
diagnosestekker waarmee, na aansluiting van
speciale apparatuur, de door de regeleenheid
opgeslagen storingscodes en de specifieke
parameters voor diagnose en werking van de
motor kunnen worden uitgelezen.
BELANGRIJK Na de storing te hebben verholpen
zal het Lancia Servicenetwerk zorgen voor een
complete controle van het systeem, tests verrichten
op een proefbank en zo nodig, een proefrit maken
die ook lange afstandsritten kan omvatten.
ELEKTRISCHE
STUURBEKRACHTIGING
"DUALDRIVE"Dit systeem werkt alleen als de contactsleutel in de
stand MAR staat en bij draaiende motor. Met de
stuurbekrachtiging kan de bestuurder de
benodigde kracht voor het verdraaien van het
stuurwiel regelen in functie van de
rijomstandigheden.
BELANGRIJK Als de contactsleutel snel wordt
gedraaid, is de complete werking van de
stuurbekrachtiging reeds na 1-2 seconden
beschikbaar.
93WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

INSCHAKELING/UITSCHAKELING
CITY-FUNCTIE
Druk op de knop CITY fig. 73 om de functie
in/uit te schakelen. Als deze functie wordt
ingeschakeld, verschijnt het opschrift CITY op de
display (bij sommige versies verschijnt het
opschrift CITY op het instrumentenpaneel).
Wanneer de CITY-functie is ingeschakeld, draait
het stuur erg licht, waardoor makkelijker kan
worden geparkeerd: deze instelling van de
stuurbekrachtiging is daarom bijzonder geschikt
voor het rijden in de stad.
BELANGRIJK
Demontage-/
montagewerkzaamheden, waarvoor
wijzigingen in de stuurinrichting of de
stuurkolom vereist zijn (bv. bij montage van
een diefstalbeveiliging) zijn ten strengste
verboden. Zulke werkzaamheden kunnen de
prestaties van het systeem, de garantie en
de veiligheid in gevaar brengen waardoor de
auto niet meer aan de typegoedkeuring
voldoet.
BELANGRIJK De benodigde kracht voor het
verdraaien van het stuurwiel kan toenemen bij
langdurige parkeermanoeuvres; dit is een normaal
verschijnsel om te voorkomen dat de motor voor
de stuurbekrachtiging oververhit kan raken. In
dergelijke gevallen zijn dus geen reparaties vereist.
Wanneer de auto een volgende keer weer wordt
gebruikt, zal de stuurbekrachtiging weer normaal
functioneren.
fig. 73
L0F0082
94
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

BELANGRIJK
Zet altijd de motor uit en verwijder
de contactsleutel uit het slot om
het stuurwiel te vergrendelen, alvorens
onderhoudswerkzaamheden uit te voeren, in
het bijzonder wanneer de wielen van de
auto los van de grond staan. Als dit niet
mogelijk is (bv. als de contactsleutel in de
stand MAR-ON moet staan of als de motor
moet draaien), moet de hoofdzekering van
de elektrische stuurbekrachtiging worden
uitgenomen.
INBOUWVOORBEREIDING
AUTORADIO(voor bepaalde versies/markten)
Als er op het moment van aanschaf geen autoradio
is besteld, is de auto voorzien van een vak in het
dashboardfig. 74.
De inbouwvoorbereiding voor een autoradio
bestaat uit:
❒voedingskabels autoradio, speakers voor en
achter en een antenne;
❒vak voor autoradio;
❒antenne (op dak).
De autoradio moet in het hiervoor bestemde vak A
fig. 74 gemonteerd worden; toegang tot dit vak
wordt verkregen door te drukken op de twee
borglipjes in het vak zelf; de voedingskabels
kunnen hier gevonden worden.
fig. 74
L0F0052
95WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

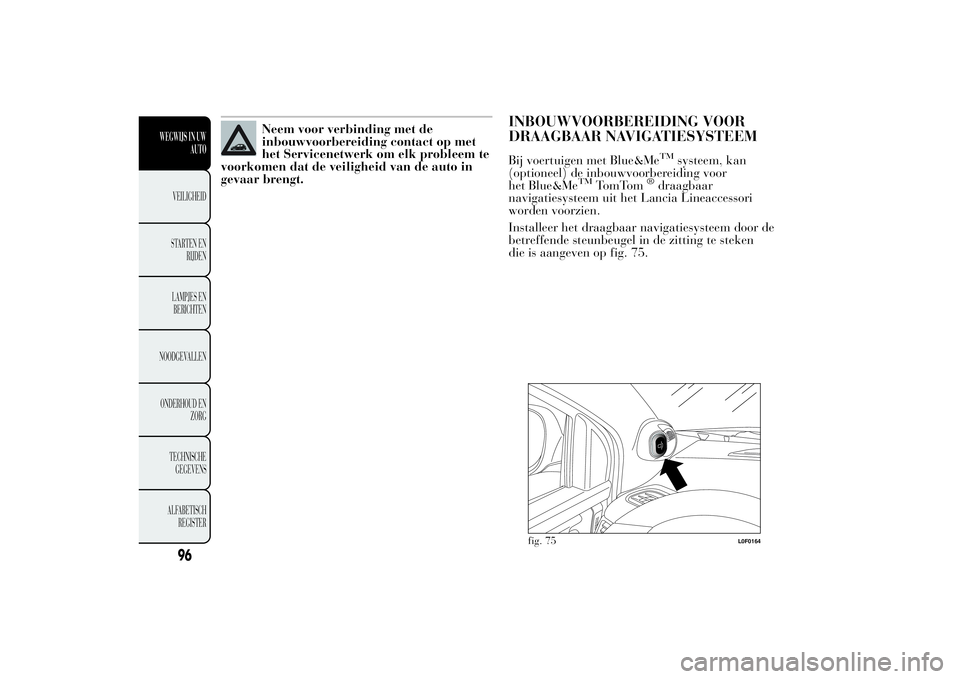

Neem voor verbinding met de
inbouwvoorbereiding contact op met
het Servicenetwerk om elk probleem te
voorkomen dat de veiligheid van de auto in
gevaar brengt.
INBOUWVOORBEREIDING VOOR
DRAAGBAAR NAVIGATIESYSTEEMBij voertuigen met Blue&Me
TM
systeem, kan
(optioneel) de inbouwvoorbereiding voor
het Blue&Me
TM
TomTom
®draagbaar
navigatiesysteem uit het Lancia Lineaccessori
worden voorzien.
Installeer het draagbaar navigatiesysteem door de
betreffende steunbeugel in de zitting te steken
die is aangeven op fig. 75.
fig. 75
L0F0164
96
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

MONTAGE VAN ELEKTRISCHE/
ELEKTRONISCHE SYSTEMENMONTAGE VAN ELEKTRISCHE/
ELEKTRONISCHE SYSTEMEN
Elektrische/elektronische systemen die na
aanschaf van de auto door de aftersales-service
worden gemonteerd, moeten van het merkteken
zijn voorzien (zie fig. 76).
Fiat Auto S.p.A. autoriseert de montage van
zend-/ontvangstapparatuur op voorwaarde dat
deze door een gespecialiseerd bedrijf op
vakkundige wijze en overeenkomstig de
aanwijzingen van de fabrikant wordt uitgevoerd.
BELANGRIJK In geval van montage van systemen
waarbij de kenmerken van de auto worden
gewijzigd, kan het kentekenbewijs door
de bevoegde instanties ingenomen worden. Dit
kan ook de ongeldigheid van de garantie met zich
meebrengen voor defecten veroorzaakt door
voornoemde wijziging of die direct of indirect
hierop terug te voeren zijn.FIAT S.p.A. wijst elke aansprakelijkheid af voor
schade die het gevolg is van montage van
accessoires die niet door Fiat Auto S.p.A. zijn
geleverd of aanbevolen en die niet conform de
verschafte aanwijzingen zijn gemonteerd.
RADIOZENDAPPARATUUR EN MOBIELE
TELEFOONS
Radiozendapparatuur (autotelefoons, CB-zenders,
radioamateurs e.d.) mag alleen in de auto worden
gebruikt met een aparte antenne die aan de
buitenkant is gemonteerd.
BELANGRIJK Het gebruik van deze apparaten in
de auto (zonder buitenantenne) kan storingen in
de elektrische systemen van de auto veroorzaken.
Dit kan de veiligheid van de auto in gevaar
brengen en een potentieel gevaar voor de
gezondheid van de passagiers opleveren.
Tevens kan de zend- en ontvangstkwaliteit
beperkt worden door het afschermingseffect van
de carrosserie. Voor wat betreft het gebruik van
mobiele telefoons (GSM, GPRS, UMTS) met
het officiële EU-keurmerk, wordt verwezen naar
de gebruiksaanwijzingen van de fabrikant van
de mobiele telefoon.
fig. 76
DISPOSITIVI-ELETTRONICI
97WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

MAGIC PARKING(voor bepaalde versies/markten)
Het Magic Parking systeem meldt de bestuurder
een vrije parallelle parkeerplek die geschikt is voor
de lengte van de auto; het helpt de bestuurder bij
het inparkeren door automatisch de beweging
van het stuurwiel aan te passen.
Tijdens deze manoeuvre wordt de bestuurder ook
geassisteerd door de parkeersensoren (4 voor en
4 achter) die informatie over de afstand ten
opzichte van obstakels voor of achter de auto
verschaffen.
Tijdens het zoeken naar een parkeerplek zijn de
sensoren voor en achter niet geactiveerd (alleen de
sensoren opzij). Tijdens het inparkeren worden
de sensoren voor en achter automatisch
geactiveerd zodra de achteruitversnelling wordt
ingeschakeld.
BELANGRIJK
De uiteindelijke
verantwoordelijkheid tijdens het
parkeren ligt altijd bij de bestuurder.
Tijdens het inparkeren moet altijd
gecontroleerd worden of er geen mensen of
dieren in de ruimte waar gemanoeuvreerd
wordt aanwezig zijn.
BELANGRIJK
De parkeersensoren dienen als hulp
voor de bestuurder, die echter nooit
zijn aandacht mag laten verslappen tijdens
potentieel gevaarlijke manoeuvres, ook al
worden ze met lage snelheden verricht. Het
Magic Parking systeem regelt op GEEN
ENKELE manier de snelheid van de auto
tijdens het inparkeren: de bediening van
gas- en rempedaal blijft voor rekening van
de bestuurder.
SENSOREN
Voor het zoeken naar een parkeerplek, maakt het
systeem gebruik van de sensoren opzij fig. 77,
die automatisch geactiveerd worden bij snelheden
onder 30 km/h. Als de bestuurder in deze fase
langs een ruimte rijdt die geschikt wordt geacht
als parkeerplek, kan de functie opgevraagd
worden met de speciale knop
op het
instrumentenpaneelfig. 78: op de display van het
instrumentenpaneel worden de aanwijzingen
weergegeven om de manoeuvre te verrichten.
Als de functie niet door de bestuurder wordt
aangevraagd (knop ingedrukt), wordt er geen
informatie getoond.
98
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
