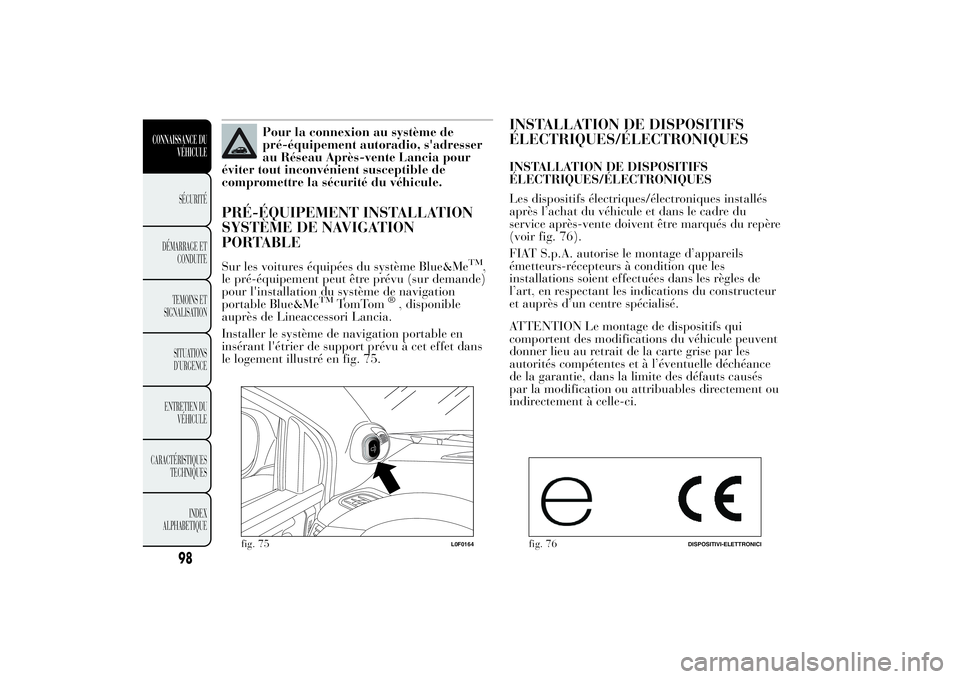

Pour la connexion au système de
pré-équipement autoradio, s'adresser
au Réseau Après-vente Lancia pour
éviter tout inconvénient susceptible de
compromettre la sécurité du véhicule.
PRÉ-ÉQUIPEMENT INSTALLATION
SYSTÈME DE NAVIGATION
PORTABLESur les voitures équipées du système Blue&Me
TM
,
le pré-équipement peut être prévu (sur demande)
pour l'installation du système de navigation
portable Blue&Me
TM
TomTom
®, disponible
auprès de Lineaccessori Lancia.
Installer le système de navigation portable en
insérant l'étrier de support prévu à cet effet dans
le logement illustré en fig. 75.
INSTALLATION DE DISPOSITIFS
ÉLECTRIQUES/ÉLECTRONIQUESINSTALLATION DE DISPOSITIFS
ÉLECTRIQUES/ÉLECTRONIQUES
Les dispositifs électriques/électroniques installés
après l’achat du véhicule et dans le cadre du
service après-vente doivent être marqués du repère
(voir fig. 76).
FIAT S.p.A. autorise le montage d’appareils
émetteurs-récepteurs à condition que les
installations soient effectuées dans les règles de
l’art, en respectant les indications du constructeur
et auprès d’un centre spécialisé.
ATTENTION Le montage de dispositifs qui
comportent des modifications du véhicule peuvent
donner lieu au retrait de la carte grise par les
autorités compétentes et à l’éventuelle déchéance
de la garantie, dans la limite des défauts causés
par la modification ou attribuables directement ou
indirectement à celle-ci.
fig. 75
L0F0164
fig. 76
DISPOSITIVI-ELETTRONICI
98
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

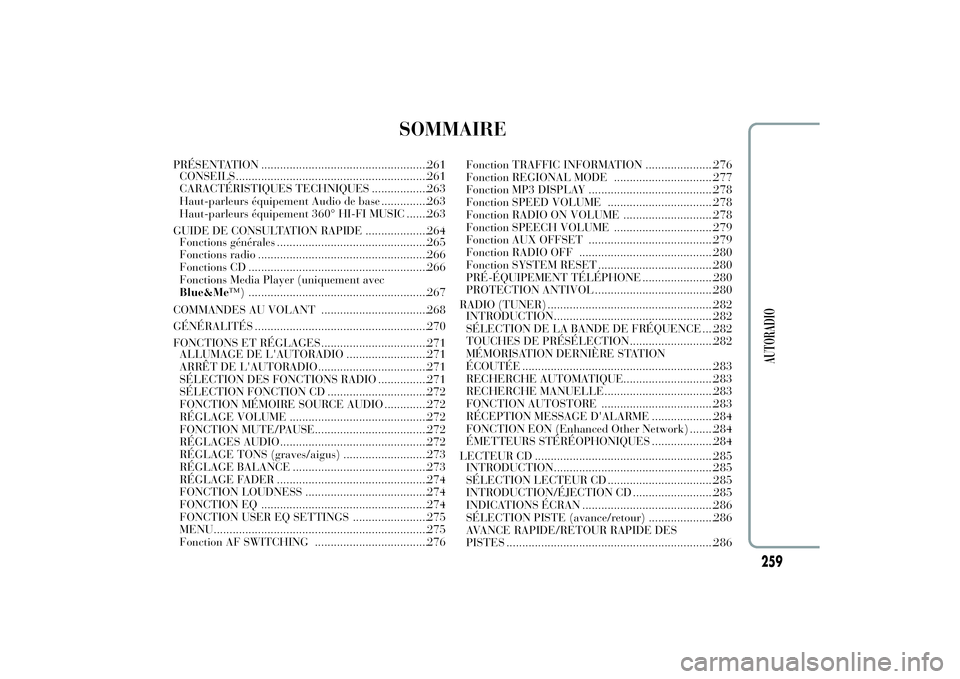

SOMMAIRE
PRÉSENTATION .....................................................261
CONSEILS.............................................................261
CARACTÉRISTIQUES TECHNIQUES ..................263
Haut-parleurs équipement Audio de base ...............263
Haut-parleurs équipement 360° HI-FI MUSIC .......263
GUIDE DE CONSULTATION RAPIDE ....................264
Fonctions générales ................................................265
Fonctions radio ......................................................266
Fonctions CD .........................................................266
Fonctions Media Player (uniquement avec
Blue&Me™) .........................................................267
COMMANDES AU VOLANT ..................................268
GÉNÉRALITÉS .......................................................270
FONCTIONS ET RÉGLAGES ..................................271
ALLUMAGE DE L'AUTORADIO ..........................271
ARRÊT DE L'AUTORADIO...................................271
SÉLECTION DES FONCTIONS RADIO ................271
SÉLECTION FONCTION CD ................................272
FONCTION MÉMOIRE SOURCE AUDIO ..............272
RÉGLAGE VOLUME ............................................272
FONCTION MUTE/PAUSE....................................272
RÉGLAGES AUDIO...............................................272
RÉGLAGE TONS (graves/aigus) ...........................273
RÉGLAGE BALANCE ...........................................273
RÉGLAGE FADER ................................................274
FONCTION LOUDNESS .......................................274
FONCTION EQ .....................................................274
FONCTION USER EQ SETTINGS ........................275
MENU....................................................................275
Fonction AF SWITCHING ....................................276Fonction TRAFFIC INFORMATION ......................276
Fonction REGIONAL MODE ................................277
Fonction MP3 DISPLAY ........................................278
Fonction SPEED VOLUME ..................................278
Fonction RADIO ON VOLUME .............................278
Fonction SPEECH VOLUME ................................279
Fonction AUX OFFSET ........................................279
Fonction RADIO OFF ...........................................280
Fonction SYSTEM RESET .....................................280
PRÉ-ÉQUIPEMENT TÉLÉPHONE .......................280
PROTECTION ANTIVOL ......................................280
RADIO (TUNER) .....................................................282
INTRODUCTION...................................................282
SÉLECTION DE LA BANDE DE FRÉQUENCE ....282
TOUCHES DE PRÉSÉLECTION...........................282
MÉMORISATION DERNIÈRE STATION
ÉCOUTÉE .............................................................283
RECHERCHE AUTOMATIQUE.............................283
RECHERCHE MANUELLE...................................283
FONCTION AUTOSTORE ....................................283
RÉCEPTION MESSAGE D'ALARME ....................284
FONCTION EON (Enhanced Other Network) ........284
ÉMETTEURS STÉRÉOPHONIQUES ....................284
LECTEUR CD .........................................................285
INTRODUCTION...................................................285
SÉLECTION LECTEUR CD ..................................285
INTRODUCTION/ÉJECTION CD ..........................285
INDICATIONS ÉCRAN ..........................................286
SÉLECTION PISTE (avance/retour) .....................286
AVANCE RAPIDE/RETOUR RAPIDE DES
PISTES ..................................................................286
259
AUTORADIO

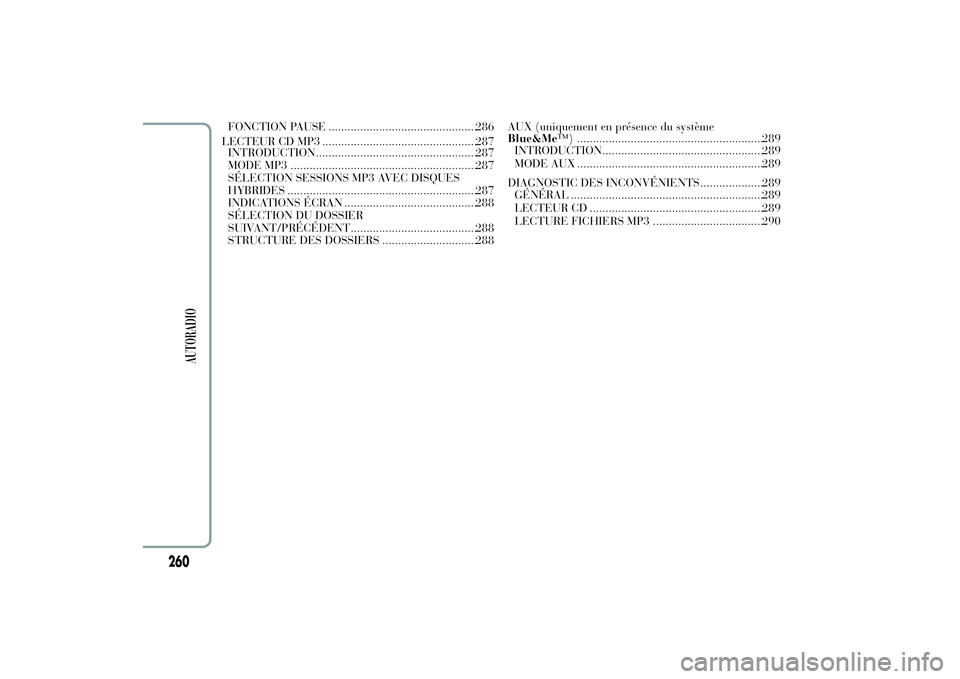

FONCTION PAUSE ...............................................286
LECTEUR CD MP3 .................................................287
INTRODUCTION...................................................287
MODE MP3 ...........................................................287
SÉLECTION SESSIONS MP3 AVEC DISQUES
HYBRIDES ............................................................287
INDICATIONS ÉCRAN ..........................................288
SÉLECTION DU DOSSIER
SUIVANT/PRÉCÉDENT........................................288
STRUCTURE DES DOSSIERS ..............................288AUX (uniquement en présence du système
Blue&Me™) ...........................................................289
INTRODUCTION...................................................289
MODE AUX ...........................................................289
DIAGNOSTIC DES INCONVÉNIENTS ....................289
GÉNÉRAL .............................................................289
LECTEUR CD .......................................................289
LECTURE FICHIERS MP3 ...................................290
260
AUTORADIO

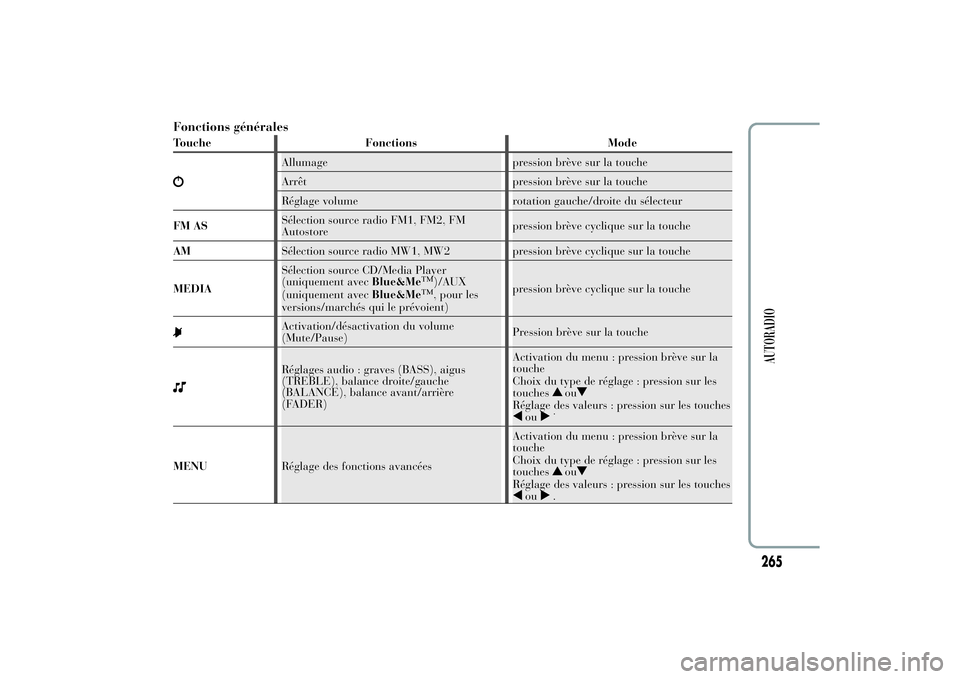

Fonctions généralesTouche Fonctions Mode
Allumage pression brève sur la touche
Arrêt pression brève sur la touche
Réglage volume rotation gauche/droite du sélecteur
FM ASSélection source radio FM1, FM2, FM
Autostorepression brève cyclique sur la touche
AMSélection source radio MW1, MW2 pression brève cyclique sur la touche
MEDIASélection source CD/Media Player
(uniquement avecBlue&Me
™
)/AUX
(uniquement avecBlue&Me
™
, pour les
versions/marchés qui le prévoient)pression brève cyclique sur la touche
Activation/désactivation du volume
(Mute/Pause)Pression brève sur la toucheRéglages audio : graves (BASS), aigus
(TREBLE), balance droite/gauche
(BALANCE), balance avant/arrière
(FADER)Activation du menu : pression brève sur la
touche
Choix du type de réglage : pression sur les
touches
ou
Réglage des valeurs : pression sur les touches
ou
˙
MENURéglage des fonctions avancéesActivation du menu : pression brève sur la
touche
Choix du type de réglage : pression sur les
touches
ou
Réglage des valeurs : pression sur les touches
ou
.
265
AUTORADIO

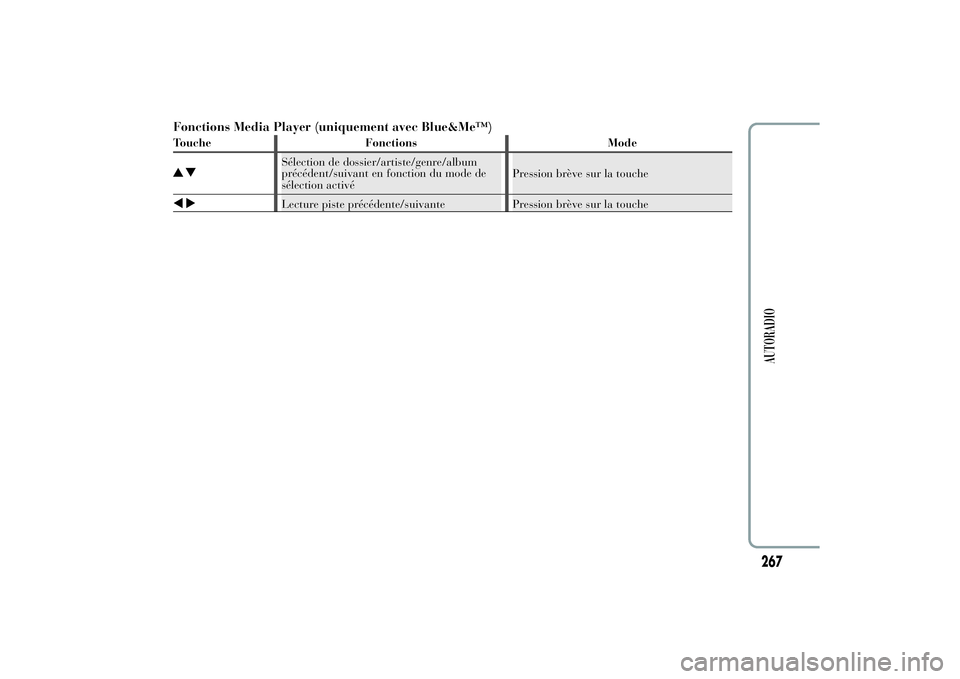

Fonctions Media Player (uniquement avec Blue&Me™)Touche Fonctions Mode
Sélection de dossier/artiste/genre/album
précédent/suivant en fonction du mode de
sélection activéPression brève sur la toucheLecture piste précédente/suivante Pression brève sur la touche
267
AUTORADIO

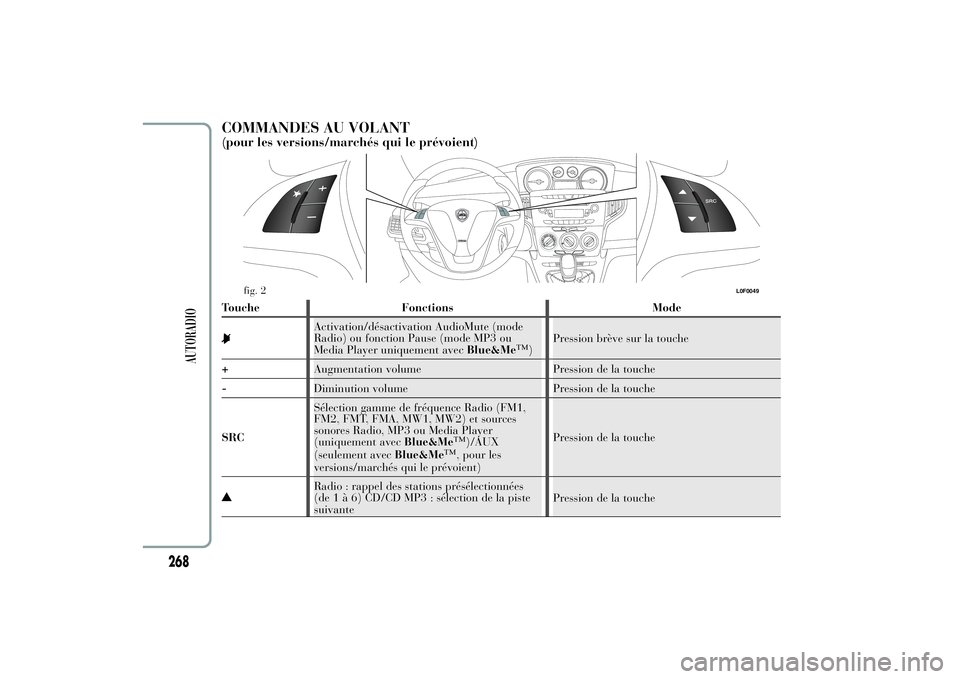

COMMANDES AU VOLANT(pour les versions/marchés qui le prévoient)Touche Fonctions Mode
Activation/désactivation AudioMute (mode
Radio) ou fonction Pause (mode MP3 ou
Media Player uniquement avecBlue&Me
™
)Pression brève sur la touche
+Augmentation volume Pression de la touche
-Diminution volume Pression de la touche
SRCSélection gamme de fréquence Radio (FM1,
FM2, FMT, FMA, MW1, MW2) et sources
sonores Radio, MP3 ou Media Player
(uniquement avecBlue&Me
™
)/AUX
(seulement avecBlue&Me
™
, pour les
versions/marchés qui le prévoient)Pression de la touche
Radio : rappel des stations présélectionnées
(de1à6)CD/CD MP3 : sélection de la piste
suivantePression de la touche
SRC
fig. 2
L0F0049
268
AUTORADIO

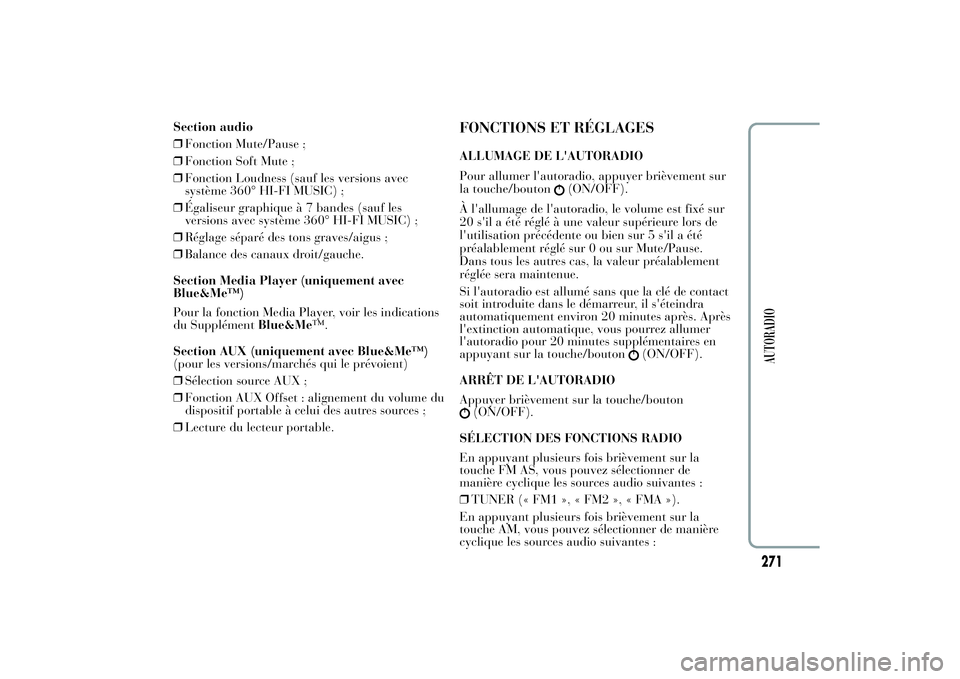

Section audio
❒Fonction Mute/Pause ;
❒Fonction Soft Mute ;
❒Fonction Loudness (sauf les versions avec
système 360° HI-FI MUSIC) ;
❒Égaliseur graphique à 7 bandes (sauf les
versions avec système 360° HI-FI MUSIC) ;
❒Réglage séparé des tons graves/aigus ;
❒Balance des canaux droit/gauche.
Section Media Player (uniquement avec
Blue&Me™)
Pour la fonction Media Player, voir les indications
du SupplémentBlue&Me™.
Section AUX (uniquement avec Blue&Me™)
(pour les versions/marchés qui le prévoient)
❒Sélection source AUX ;
❒Fonction AUX Offset : alignement du volume du
dispositif portable à celui des autres sources ;
❒Lecture du lecteur portable.
FONCTIONS ET RÉGLAGESALLUMAGE DE L'AUTORADIO
Pour allumer l'autoradio, appuyer brièvement sur
la touche/bouton
(ON/OFF).
À l'allumage de l'autoradio, le volume est fixé sur
20 s'il a été réglé à une valeur supérieure lors de
l'utilisation précédente ou bien sur 5 s'il a été
préalablement réglé sur 0 ou sur Mute/Pause.
Dans tous les autres cas, la valeur préalablement
réglée sera maintenue.
Si l'autoradio est allumé sans que la clé de contact
soit introduite dans le démarreur, il s'éteindra
automatiquement environ 20 minutes après. Après
l'extinction automatique, vous pourrez allumer
l'autoradio pour 20 minutes supplémentaires en
appuyant sur la touche/bouton
(ON/OFF).
ARRÊT DE L'AUTORADIO
Appuyer brièvement sur la touche/bouton
(ON/OFF).
SÉLECTION DES FONCTIONS RADIO
En appuyant plusieurs fois brièvement sur la
touche FM AS, vous pouvez sélectionner de
manière cyclique les sources audio suivantes :
❒TUNER (« FM1 », « FM2 », « FMA »).
En appuyant plusieurs fois brièvement sur la
touche AM, vous pouvez sélectionner de manière
cyclique les sources audio suivantes :
271
AUTORADIO

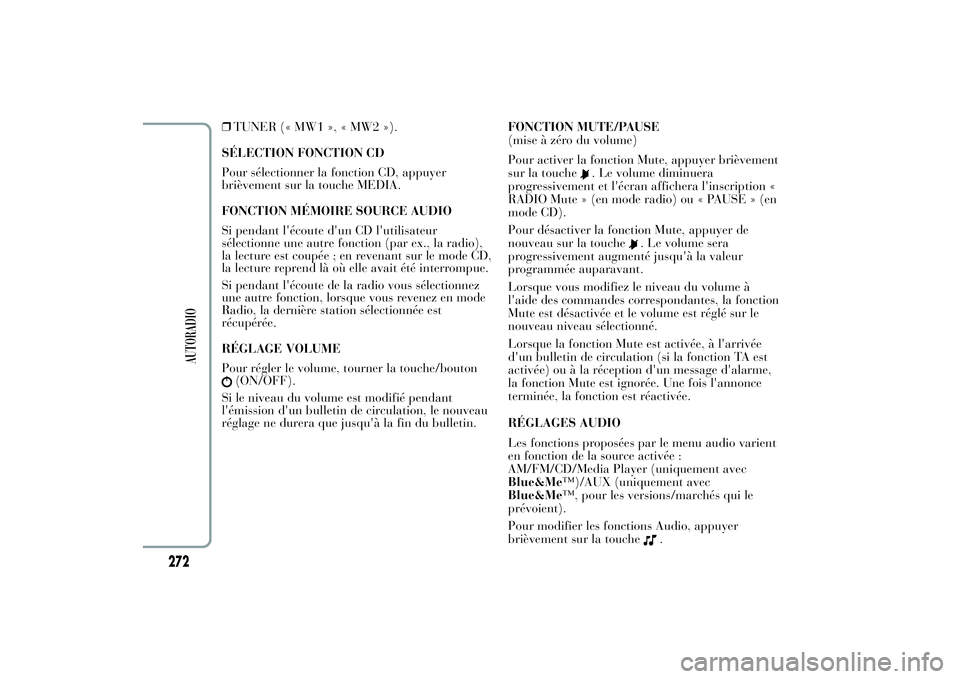

❒TUNER (« MW1 », « MW2 »).
SÉLECTION FONCTION CD
Pour sélectionner la fonction CD, appuyer
brièvement sur la touche MEDIA.
FONCTION MÉMOIRE SOURCE AUDIO
Si pendant l'écoute d'un CD l'utilisateur
sélectionne une autre fonction (par ex., la radio),
la lecture est coupée ; en revenant sur le mode CD,
la lecture reprend là où elle avait été interrompue.
Si pendant l'écoute de la radio vous sélectionnez
une autre fonction, lorsque vous revenez en mode
Radio, la dernière station sélectionnée est
récupérée.
RÉGLAGE VOLUME
Pour régler le volume, tourner la touche/bouton
(ON/OFF).
Si le niveau du volume est modifié pendant
l'émission d'un bulletin de circulation, le nouveau
réglage ne durera que jusqu'à la fin du bulletin.FONCTION MUTE/PAUSE
(mise à zéro du volume)
Pour activer la fonction Mute, appuyer brièvement
sur la touche
. Le volume diminuera
progressivement et l'écran affichera l'inscription «
RADIO Mute » (en mode radio) ou « PAUSE » (en
mode CD).
Pour désactiver la fonction Mute, appuyer de
nouveau sur la touche
. Le volume sera
progressivement augmenté jusqu'à la valeur
programmée auparavant.
Lorsque vous modifiez le niveau du volume à
l'aide des commandes correspondantes, la fonction
Mute est désactivée et le volume est réglé sur le
nouveau niveau sélectionné.
Lorsque la fonction Mute est activée, à l'arrivée
d'un bulletin de circulation (si la fonction TA est
activée) ou à la réception d'un message d'alarme,
la fonction Mute est ignorée. Une fois l'annonce
terminée, la fonction est réactivée.
RÉGLAGES AUDIO
Les fonctions proposées par le menu audio varient
en fonction de la source activée :
AM/FM/CD/Media Player (uniquement avec
Blue&Me™)/AUX (uniquement avec
Blue&Me™, pour les versions/marchés qui le
prévoient).
Pour modifier les fonctions Audio, appuyer
brièvement sur la touche
.
272
AUTORADIO

– si le volume est compris entre la valeur
minimum et la valeur maximum, l'autoradio
s'allumera au volume réglé avant son arrêt ;
– si le niveau du volume est égal ou inférieur à la
valeur minimum, l’autoradio s'allumera au volume
minimum.
❒« Radio on vol – Limit off»:laradio s'allume
au volume réglé avant son arrêt. Le volume est
compris entre 0 et 40.
Pour changer la programmation, utiliser les
touches
/
.
NOTES
❒À partir du Menu, on ne peut régler que
l’activation/la désactivation de la fonction mais
pas la valeur minimum ou maximum du
volume.
❒Lorsqu'on allume l’autoradio, si la fonction «
TA », « TEL » ou une source audio extérieure
est activée, le volume de la radio correspondra
au réglage de chacune de ces sources. En
désactivant la source audio extérieure, on pourra
régler le volume entre les niveaux minimum et
maximum.
❒Si la charge de la batterie est insuffisante, il ne
sera pas possible de régler le volume entre les
niveaux minimum et maximum.Fonction SPEECH VOLUME
(réglage du volume du téléphone)
Cette fonction permet de régler (réglages de 1 à
40), en tournant la touche/bouton
(ON/OFF)
ou en appuyant sur les touches
/
, ou bien
d'exclure (configuration OFF), le volume du
téléphone, duBlue&Me™ (à l'exception de la
fonction Media Player).
L'écran affiche l'état courant de la fonction :
❒« Speech Off » : fonction désactivée.
❒« Speech volume 23 » : fonction activée avec
réglage du volume sur 23.
Fonction AUX OFFSET
(alignement du volume du dispositif portable
à celui des autres sources)
Cette fonction permet d'aligner le volume de la
source AUX, en fonction de son propre lecteur
portable, à celui des autres sources.
Pour activer cette fonction, appuyer sur la touche
MENU et sélectionner la rubrique « AUX offset ».
Appuyer sur les touches
ou
pour
réduire/augmenter le niveau du volume (réglé de
-6 à +6).
279
AUTORADIO

RADIO (TUNER)INTRODUCTION
Lorsqu'on allume l'autoradio, il est réglé sur la
dernière fonction sélectionnée avant la dernière
utilisation : Radio, CD, CD MP3, Media Player
(uniquement avecBlue&Me™) ou AUX
(uniquement avecBlue&Me™, pour les
versions/marchés qui le prévoient).
Pour sélectionner la fonction Radio pendant que
l'on écoute une autre source sonore, appuyer
brièvement sur les touches FM AS ou AM, en
fonction de la bande souhaitée.
Une fois le mode Radio activé, l'écran affiche le
nom (des seules stations RDS) et la fréquence de la
station radio sélectionnée, la bande de fréquence
sélectionnée (par ex., FM1) et le numéro de la
touche de présélection (par ex., P1).
SÉLECTION DE LA BANDE DE FRÉQUENCE
Mode Radio activé, appuyer plusieurs fois
brièvement sur la touche FM AS ou AM pour
sélectionner la bande de réception souhaitée.
À chaque pression de la touche, on sélectionne
cycliquement les bandes :
❒En appuyant sur la touche FM AS : « FM1 »,
FM2»ou«FMA»;
❒En appuyant sur la touche AM : « MW1 »,
MW2 ».Chaque bande s'affiche à l'écran, selon son
inscription correspondante. La dernière station
sélectionnée sur la bande correspondante sera
diffusée.
La bande FM est divisée en sections : FM1, FM2
ou«FMA»;labande de réception FMA est
réservée aux émetteurs mémorisés
automatiquement grâce à la fonction Autostore.
TOUCHES DE PRÉSÉLECTION
Les touches de1à6permettent de programmer
les présélections suivantes :
❒18 sur la bande FM (6 sur FM1, 6 sur FM2, 6
sur FMT ou « FMA » - sur certaines versions) ;
❒12 sur la bande MW (6 sur MW1, 6 sur MW2).
Pour rappeler une station présélectionnée, choisir
la bande de fréquence souhaitée, puis appuyer
brièvement sur la touche de présélection
correspondante (de1à6).
Si l'on appuie sur la touche de présélection choisie
pendant plus de 2 secondes, la station est
mémorisée. La phase de mémorisation est
confirmée par un signal sonore.
282
AUTORADIO
«
«
