service Lancia Ypsilon 2011 Notice d'entretien (in French)

Cher Client,
Nous vous félicitons d'avoir choisi une LANCIA et vous en remercions.
Nous avons mis au point cette notice pour que vous puissiez connaître votre véhicule dans les moindres détails.
Nous vous conseillons de la lire attentivement avant de prendre le volant pour la première fois.
La notice renferme une foule de renseignements, prescriptions et conseils importants pour l'utilisation du véhicule
qui vous aideront à profiter pleinement des qualités techniques de votre LANCIA. Ses caractéristiques et ses
particularités y sont exposées en détail, ainsi que d'autres informations essentielles pour l'entretien, la sécurité de
conduite et le bon fonctionnement de votre LANCIA.
Il est recommandé de porter une attention particulière aux instructions et indications fournies, précédées par les
symboles :
pour la sécurité des personnes ;
pour l'intégrité de la voiture ;pour la protection de l'environnement.
Dans le livret de garantie ci-joint vous trouverez également les services offerts par LANCIA à ses clients :
❒le Certificat de Garantie comportant les délais et les conditions d'application de cette dernière ;
❒la gamme des services complémentaires réservés aux clients LANCIA.
Nous sommes certains qu'avec ces moyens, ils vous sera facile d'entrer en harmonie et d'apprécier votre nouvelle
voiture et le personnel LANCIA qui vous assistera.
Nous vous souhaitons bonne lecture et bon voyage !Cette notice contient la description de toutes les versions de la LANCIA Ypsilon, par
conséquent vous ne devez prendre en compte que les informations correspondant à
l'équipement, à la motorisation et à la version que vous avez achetée. Les données
contenues dans cette publication ne sont fournies qu'à titre indicatif. Fiat Group
Automobiles se réserve le droit de modifier à des fins techniques ou commerciales, à
tout moment, le modèle décrit dans cette publication. Pour de plus amples
informations, contacter le Réseau Après-vente Lancia.

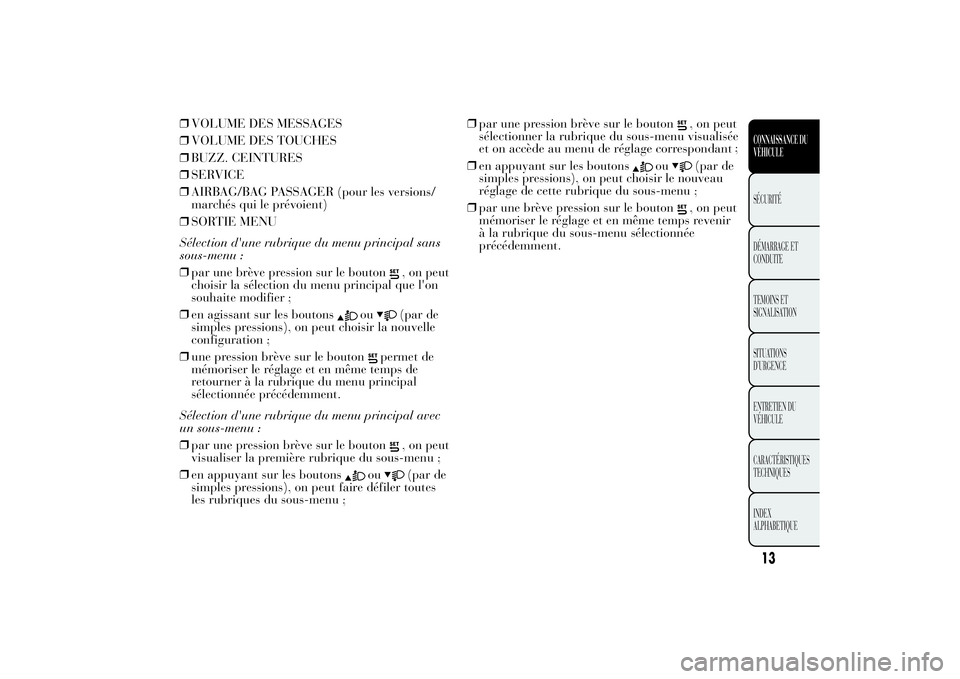

❒VOLUME DES MESSAGES
❒VOLUME DES TOUCHES
❒BUZZ. CEINTURES
❒SERVICE
❒AIRBAG/BAG PASSAGER (pour les versions/
marchés qui le prévoient)
❒SORTIE MENU
Sélection d'une rubrique du menu principal sans
sous-menu :
❒par une brève pression sur le bouton
, on peut
choisir la sélection du menu principal que l'on
souhaite modifier ;
❒en agissant sur les boutons
ou
(par de
simples pressions), on peut choisir la nouvelle
configuration ;
❒une pression brève sur le bouton
permet de
mémoriser le réglage et en même temps de
retourner à la rubrique du menu principal
sélectionnée précédemment.
Sélection d'une rubrique du menu principal avec
un sous-menu :
❒par une pression brève sur le bouton
, on peut
visualiser la première rubrique du sous-menu ;
❒en appuyant sur les boutons
ou
(par de
simples pressions), on peut faire défiler toutes
les rubriques du sous-menu ;❒par une pression brève sur le bouton
, on peut
sélectionner la rubrique du sous-menu visualisée
et on accède au menu de réglage correspondant;
❒en appuyant sur les boutons
ou
(par de
simples pressions), on peut choisir le nouveau
réglage de cette rubrique du sous-menu ;
❒par une brève pression sur le bouton, on peut
mémoriser le réglage et en même temps revenir
à la rubrique du sous-menu sélectionnée
précédemment.
13CONNAISSANCE DU
VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Pour sélectionner le volume souhaité, procéder
comme suit :
❒appuyer brièvement sur le bouton
,le«
niveau » du volume sélectionné précédemment
clignote à l’écran ;
❒appuyer sur le bouton
ou
pour effectuer
le réglage (pendant ce réglage, un signal sonore
correspondant au niveau de volume que l'on
est en train de sélectionner est émis) ;
❒appuyer brièvement sur le bouton
pour
revenir à la page-écran menu ou bien appuyer
de manière prolongée sur le bouton pour revenir
à la page-écran standard sans mémoriser.
Sur les versions équipées d'écran multifonction
reconfigurable, le niveau du volume est représenté
par des barres.
Buzz. Ceinture (Réactivation du buzzer pour
signalisation S.B.R.)(pour les versions/marchés
qui le prévoient)
La fonction peut être visualisée seulement après la
désactivation du système S.B.R. par le Réseau
Après-vente Lancia (voir chapitre « Sécurité » au
paragraphe « Système S.B.R. »).Service (Entretien programmé)
Cette fonction permet de visualiser les indications
concernant les échéances kilométriques ou
journalières des coupons d'entretien. Grâce à la
fonction Service, il est également possible de
visualiser l'échéance (en km ou en mi) pour la
vidange de l'huile du moteur.
Pour consulter ces indications, procéder comme
suit :
❒appuyer brièvement sur le bouton
, l'écran
affiche l'échéance en kilomètres (km) ou en
miles (mi) selon ce qui a été sélectionné
précédemment (voir paragraphe « Unité de
mesure de la distance ») ;
❒appuyer brièvement sur le boutonpour
revenir à la page-écran du menu ou bien
appuyer de façon prolongée pour revenir à la
page-écran standard.
20
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

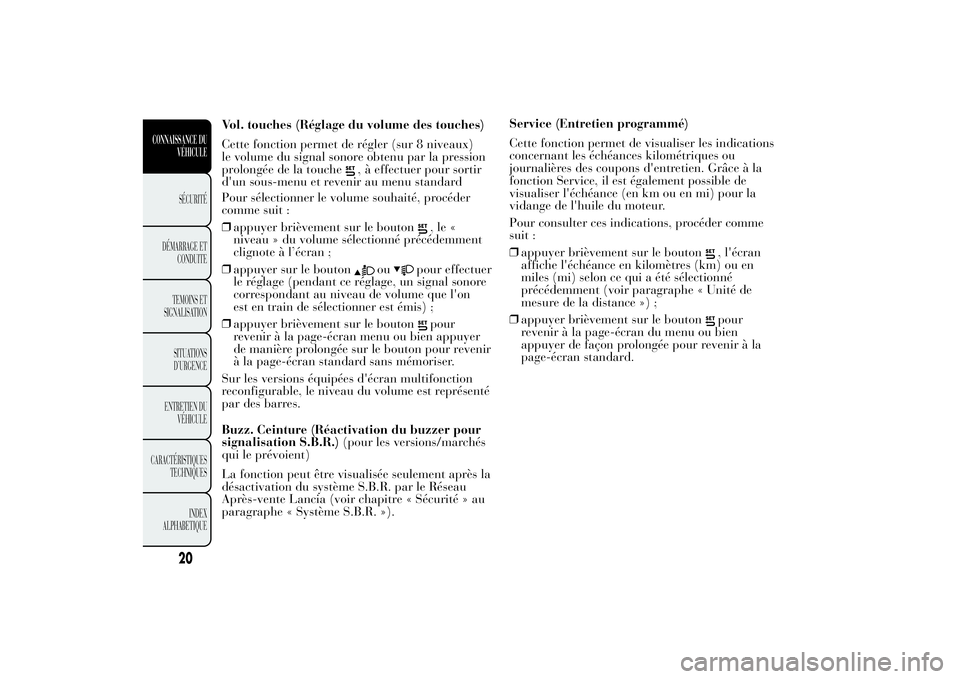

Vol. touches (Réglage du volume des touches)
Cette fonction permet de régler (sur 8 niveaux)
le volume du signal sonore obtenu par la pression
prolongée de la touche
, à effectuer pour sortir
d'un sous-menu et revenir au menu standard

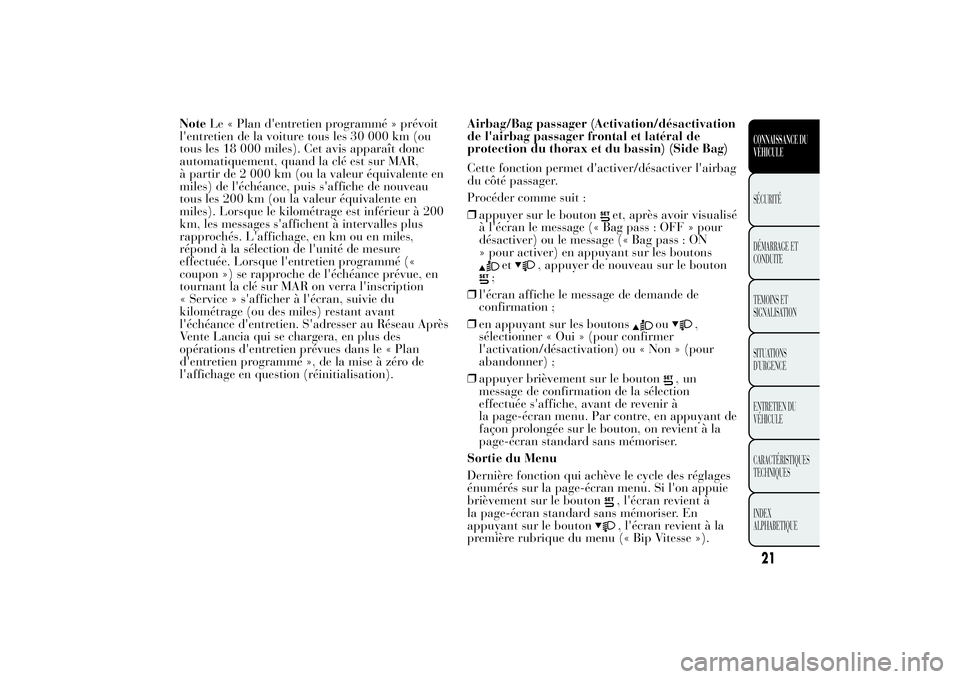

NoteLe « Plan d'entretien programmé » prévoit
l'entretien de la voiture tous les 30 000 km (ou
tous les 18 000 miles). Cet avis apparaît donc
automatiquement, quand la clé est sur MAR,
à partir de 2 000 km (ou la valeur équivalente en
miles) de l'échéance, puis s'affiche de nouveau
tous les 200 km (ou la valeur équivalente en
miles). Lorsque le kilométrage est inférieur à 200
km, les messages s'affichent à intervalles plus
rapprochés. L'affichage, en km ou en miles,
répond à la sélection de l'unité de mesure
effectuée. Lorsque l'entretien programmé («
coupon ») se rapproche de l'échéance prévue, en
tournant la clé sur MAR on verra l'inscription
« Service » s'afficher à l'écran, suivie du
kilométrage (ou des miles) restant avant
l'échéance d'entretien. S'adresser au Réseau Après
Vente Lancia qui se chargera, en plus des
opérations d'entretien prévues dans le « Plan
d'entretien programmé », de la mise à zéro de
l'affichage en question (réinitialisation).Airbag/Bag passager (Activation/désactivation
de l'airbag passager frontal et latéral de
protection du thorax et du bassin) (Side Bag)
Cette fonction permet d'activer/désactiver l'airbag
du côté passager.
Procéder comme suit :
❒appuyer sur le bouton
et, après avoir visualisé
à l'écran le message (« Bag pass : OFF » pour
désactiver) ou le message (« Bag pass : ON
» pour activer) en appuyant sur les boutons
et
, appuyer de nouveau sur le bouton
;
❒l'écran affiche le message de demande de
confirmation ;
❒en appuyant sur les boutons
ou
,
sélectionner « Oui » (pour confirmer
l'activation/désactivation) ou « Non » (pour
abandonner) ;
❒appuyer brièvement sur le bouton
,un
message de confirmation de la sélection
effectuée s'affiche, avant de revenir à
la page-écran menu. Par contre, en appuyant de
façon prolongée sur le bouton, on revient à la
page-écran standard sans mémoriser.
Sortie du Menu
Dernière fonction qui achève le cycle des réglages
énumérés sur la page-écran menu. Si l'on appuie
brièvement sur le bouton
, l'écran revient à
la page-écran standard sans mémoriser. En
appuyant sur le bouton, l'écran revient à la
première rubrique du menu (« Bip Vitesse »).
21CONNAISSANCE DU
VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Lorsque le bouton OFF est enfoncé, il n'est pas
possible d'activer la fonction AQS (Air Quality
System).
ATTENTION Le recyclage d'air intérieur permet,
selon le mode de fonctionnement sélectionné («
chauffage » ou « refroidissement »), d'arriver plus
rapidement aux conditions désirées. L'activation
du recyclage d'air d'habitacle est déconseillée si le
temps est pluvieux/froid pour éviter la formation
de buée sur les vitres, surtout si le climatiseur
n'est pas en service. Il est préférable d'enclencher
le recyclage d'air pendant les arrêts en pleine
circulation ou dans des tunnels, afin d'éviter que
de l'air pollué ne pénètre dans l'habitacle. Éviter
d'utiliser cette fonction pendant trop longtemps,
notamment si plusieurs personnes sont à bord,
afin d'éviter l'embuage des vitres.
Activation de la fonction AQS (Air Quality
System)
La fonction AQS active automatiquement le
recyclage de l'air d'habitacle si l'air extérieur est
pollué (par exemple dans les bouchons ou les
tunnels).
ATTENTION Quand la fonction AQS est active,
au bout d'environ 15 minutes consécutives de
recyclage de l'air interne, pour permettre le
renouvellement de l'air d'habitacle, le climatiseur
active, pendant 1 minute environ, la prise d'air
de l'extérieur, quel que soit le niveau de pollution
de l'air extérieur.ACTIVATION/DÉSACTIVATION DU
COMPRESSEUR DU CLIMATISEUR
Appuyer sur le bouton
pour activer le
compresseur du climatiseur.
Activation du compresseur :affichage du
symbole
à l'écran.
Désactivation du compresseur
❒extinction du symbole
à l'écran ;
❒désactivation du recyclage d'air d'habitacle ;
❒désactivation de la fonction AQS.
Quand le compresseur du climatiseur est
désactivé, il n'est pas possible de diffuser dans
l'habitacle de l'air ayant une température
inférieure à celle de l'extérieur ; dans ce cas, le
symbole
clignote à l'écran.
La désactivation du compresseur du climatiseur
reste mémorisée même après l'arrêt du moteur.
Pour réenclencher le compresseur du climatiseur,
appuyer à nouveau sur le bouton
ou bien sur
AUTO : dans ce dernier cas, les autres réglages
manuels sélectionnés seront annulés.
50
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Pour la connexion au système de
pré-équipement autoradio, s'adresser
au Réseau Après-vente Lancia pour
éviter tout inconvénient susceptible de
compromettre la sécurité du véhicule.
PRÉ-ÉQUIPEMENT INSTALLATION
SYSTÈME DE NAVIGATION
PORTABLESur les voitures équipées du système Blue&Me
TM
,
le pré-équipement peut être prévu (sur demande)
pour l'installation du système de navigation
portable Blue&Me
TM
TomTom
®, disponible
auprès de Lineaccessori Lancia.
Installer le système de navigation portable en
insérant l'étrier de support prévu à cet effet dans
le logement illustré en fig. 75.
INSTALLATION DE DISPOSITIFS
ÉLECTRIQUES/ÉLECTRONIQUESINSTALLATION DE DISPOSITIFS
ÉLECTRIQUES/ÉLECTRONIQUES
Les dispositifs électriques/électroniques installés
après l’achat du véhicule et dans le cadre du
service après-vente doivent être marqués du repère
(voir fig. 76).
FIAT S.p.A. autorise le montage d’appareils
émetteurs-récepteurs à condition que les
installations soient effectuées dans les règles de
l’art, en respectant les indications du constructeur
et auprès d’un centre spécialisé.
ATTENTION Le montage de dispositifs qui
comportent des modifications du véhicule peuvent
donner lieu au retrait de la carte grise par les
autorités compétentes et à l’éventuelle déchéance
de la garantie, dans la limite des défauts causés
par la modification ou attribuables directement ou
indirectement à celle-ci.
fig. 75
L0F0164
fig. 76
DISPOSITIVI-ELETTRONICI
98
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Le siège arrière est muni de ceintures de sécurité à
inertie à trois points d'ancrage avec enrouleur.
Boucler les ceintures des places arrière selon
l'illustration en fig. 90 (versions 4 places) ou
(versions 5 places) fig. 91.
ATTENTION
Il faut se rappeler qu'en cas de choc
violent, les passagers des sièges
arrière qui ne portent pas de ceintures
s'exposent personnellement à d'importants
risques, mais constituent également un
danger pour les passagers des places avant.
ATTENTION En repositionnant, après le
renversement, le siège arrière en conditions
d'utilisation normale, veiller à repositionner
correctement la ceinture de sécurité de façon à ce
qu'elle soit de nouveau prête à être utilisée.
ATTENTION
La ceinture de sécurité centrale
arrière est munie de boucle de service
fig. 92. Ne pas utiliser la ceinture de sécurité
avec la boucle de service détachée. Dans ce
cas, en cas d'accident, le risque de lésions et
de mort est élevé. Avant d'utiliser la
ceinture, toujours vérifier que la boucle de
service est correctement attachée.
fig. 90
L0F0060
fig. 91
L0F0261
118
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

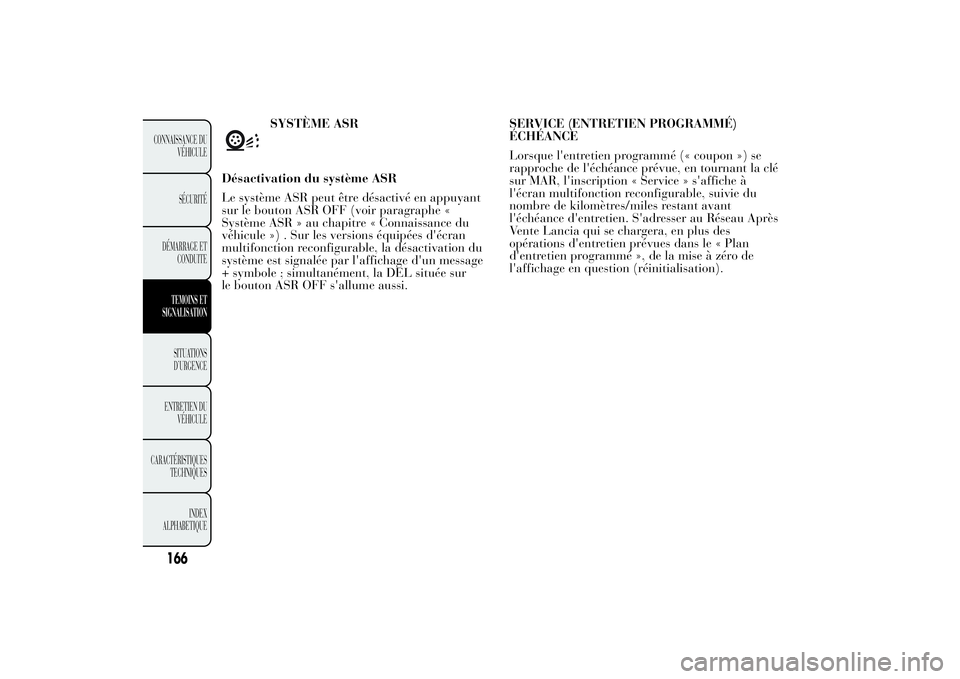

SYSTÈME ASR
Désactivation du système ASR
Le système ASR peut être désactivé en appuyant
sur le bouton ASR OFF (voir paragraphe «
Système ASR » au chapitre « Connaissance du
véhicule ») . Sur les versions équipées d'écran
multifonction reconfigurable, la désactivation du
système est signalée par l'affichage d'un message
+ symbole ; simultanément, la DEL située sur
le bouton ASR OFF s'allume aussi.SERVICE (ENTRETIEN PROGRAMMÉ)
ÉCHÉANCE
Lorsque l'entretien programmé (« coupon ») se
rapproche de l'échéance prévue, en tournant la clé
sur MAR, l'inscription « Service » s'affiche à
l'écran multifonction reconfigurable, suivie du
nombre de kilomètres/miles restant avant
l'échéance d'entretien. S'adresser au Réseau Après
Vente Lancia qui se chargera, en plus des
opérations d'entretien prévues dans le « Plan
d'entretien programmé », de la mise à zéro de
l'affichage en question (réinitialisation).
166
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

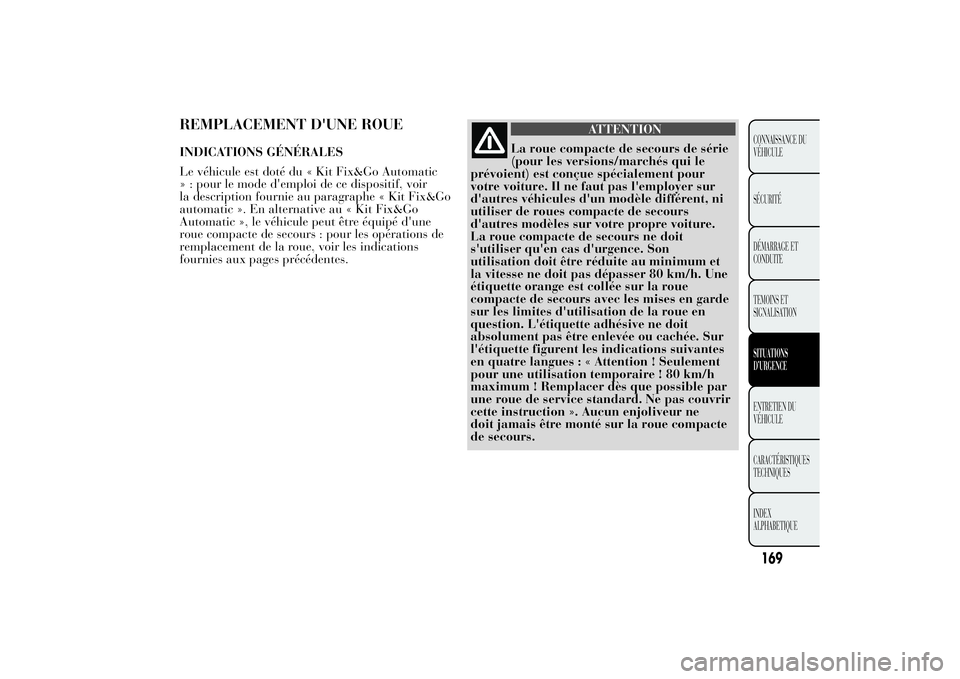

REMPLACEMENT D'UNE ROUEINDICATIONS GÉNÉRALES
Le véhicule est doté du « Kit Fix&Go Automatic
» : pour le mode d'emploi de ce dispositif, voir
la description fournie au paragraphe « Kit Fix&Go
automatic ». En alternative au « Kit Fix&Go
Automatic », le véhicule peut être équipé d'une
roue compacte de secours : pour les opérations de
remplacement de la roue, voir les indications
fournies aux pages précédentes.
ATTENTION
La roue compacte de secours de série
(pour les versions/marchés qui le
prévoient) est conçue spécialement pour
votre voiture. Il ne faut pas l'employer sur
d'autres véhicules d'un modèle différent, ni
utiliser de roues compacte de secours
d'autres modèles sur votre propre voiture.
La roue compacte de secours ne doit
s'utiliser qu'en cas d'urgence. Son
utilisation doit être réduite au minimum et
la vitesse ne doit pas dépasser 80 km/h. Une
étiquette orange est collée sur la roue
compacte de secours avec les mises en garde
sur les limites d'utilisation de la roue en
question. L'étiquette adhésive ne doit
absolument pas être enlevée ou cachée. Sur
l'étiquette figurent les indications suivantes
en quatre langues : « Attention ! Seulement
pour une utilisation temporaire ! 80 km/h
maximum ! Remplacer dès que possible par
une roue de service standard. Ne pas couvrir
cette instruction ». Aucun enjoliveur ne
doit jamais être monté sur la roue compacte
de secours.
169CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

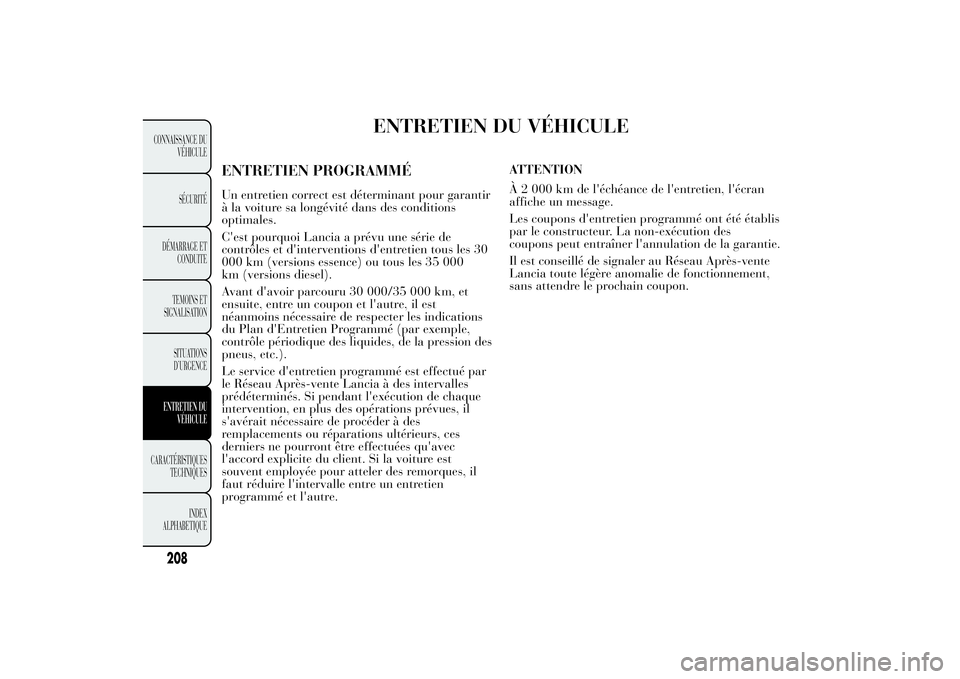

ENTRETIEN DU VÉHICULE
ENTRETIEN PROGRAMMÉUn entretien correct est déterminant pour garantir
à la voiture sa longévité dans des conditions
optimales.
C'est pourquoi Lancia a prévu une série de
contrôles et d'interventions d'entretien tous les 30
000 km (versions essence) ou tous les 35 000
km (versions diesel).
Avant d'avoir parcouru 30 000/35 000 km, et
ensuite, entre un coupon et l'autre, il est
néanmoins nécessaire de respecter les indications
du Plan d'Entretien Programmé (par exemple,
contrôle périodique des liquides, de la pression des
pneus, etc.).
Le service d'entretien programmé est effectué par
le Réseau Après-vente Lancia à des intervalles
prédéterminés. Si pendant l'exécution de chaque
intervention, en plus des opérations prévues, il
s'avérait nécessaire de procéder à des
remplacements ou réparations ultérieurs, ces
derniers ne pourront être effectuées qu'avec
l'accord explicite du client. Si la voiture est
souvent employée pour atteler des remorques, il
faut réduire l'intervalle entre un entretien
programmé et l'autre.ATTENTION
À 2 000 km de l'échéance de l'entretien, l'écran
affiche un message.
Les coupons d'entretien programmé ont été établis
par le constructeur. La non-exécution des
coupons peut entraîner l'annulation de la garantie.
Il est conseillé de signaler au Réseau Après-vente
Lancia toute légère anomalie de fonctionnement,
sans attendre le prochain coupon.
208
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
