Nous avons conçu et fabriqué votre véhicule, c'est pourquoi nous le connaissons dans ses moindres détails.
Dans nos Ateliers Agréés Lanciavous trouverez des techniciens, formés par nos soins et en mesure
de vous assurer qualité et compétences professionnelles pendant toutes vos opérations d'entretien périodique
et vos contrôles saisonniers.
Grâce aux Pièces d'Origine Lancia, les caractéristiques de fiabilité, le confort et les performances
de votre nouveau véhicule seront garantis à long terme.
Demandez toujours les Pièces d'Origine: elles sont issues de notre engagement constant dans la recherche
et le développement de technologies de plus en plus novatrices.
Pour toutes ces raisons, choisissez des Pièces d'Origine, les seules spécialement conçues
par Lancia pour votre véhicule.
SÉCURITÉ : SYSTÈME DE FREINAGEÉCOLOGIE : FILTRES À PARTICULES,ENTRETIEN CLIMATISEURCONFORT : SUSPENSIONS ET ESSUIE-GLACE PERFORMANCES : BOUGIES,INJECTEURS ET BATTERIESLINEACCESSORI BARRES DE TOIT, JANTES
POURQUOI CHOISIR
DES PIÈCES D'ORIGINE
Cop nuova Ypsilon Lum FR.qxd 5-04-2011 14:25 Pagina 2

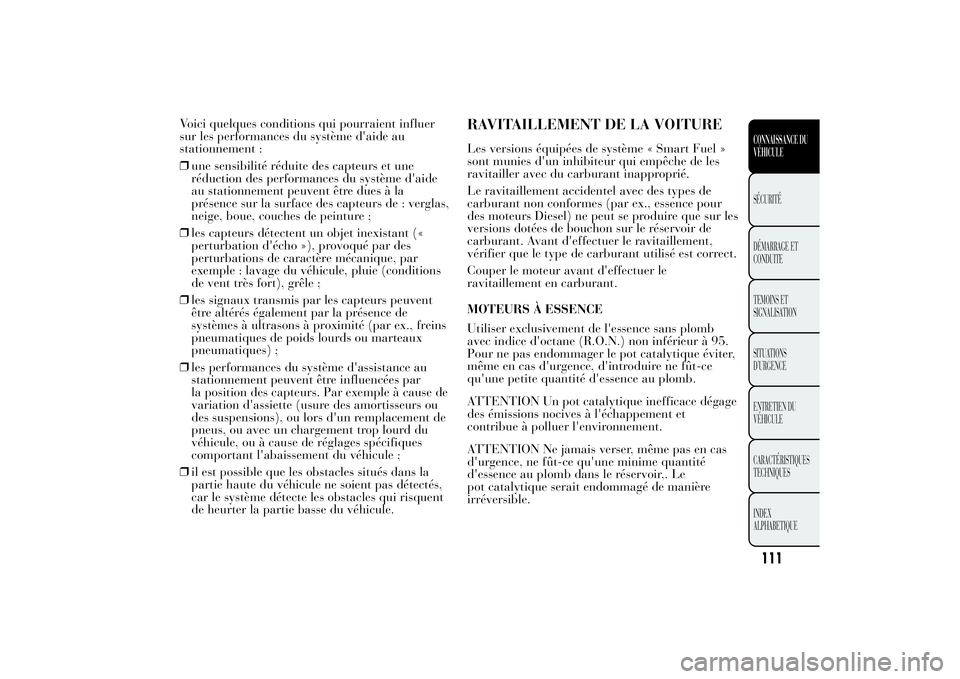

Voici quelques conditions qui pourraient influer
sur les performances du système d'aide au
stationnement :
❒une sensibilité réduite des capteurs et une
réduction des performances du système d'aide
au stationnement peuvent être dues à la
présence sur la surface des capteurs de : verglas,
neige, boue, couches de peinture ;
❒les capteurs détectent un objet inexistant («
perturbation d'écho »), provoqué par des
perturbations de caractère mécanique, par
exemple : lavage du véhicule, pluie (conditions
de vent très fort), grêle ;
❒les signaux transmis par les capteurs peuvent
être altérés également par la présence de
systèmes à ultrasons à proximité (par ex., freins
pneumatiques de poids lourds ou marteaux
pneumatiques) ;
❒les performances du système d'assistance au
stationnement peuvent être influencées par
la position des capteurs. Par exemple à cause de
variation d'assiette (usure des amortisseurs ou
des suspensions), ou lors d'un remplacement de
pneus, ou avec un chargement trop lourd du
véhicule, ou à cause de réglages spécifiques
comportant l'abaissement du véhicule ;
❒il est possible que les obstacles situés dans la
partie haute du véhicule ne soient pas détectés,
car le système détecte les obstacles qui risquent
de heurter la partie basse du véhicule.
RAVITAILLEMENT DE LA VOITURELes versions équipées de système « Smart Fuel »
sont munies d'un inhibiteur qui empêche de les
ravitailler avec du carburant inapproprié.
Le ravitaillement accidentel avec des types de
carburant non conformes (par ex., essence pour
des moteurs Diesel) ne peut se produire que sur les
versions dotées de bouchon sur le réservoir de
carburant. Avant d'effectuer le ravitaillement,
vérifier que le type de carburant utilisé est correct.
Couper le moteur avant d'effectuer le
ravitaillement en carburant.
MOTEURS À ESSENCE
Utiliser exclusivement de l'essence sans plomb
avec indice d'octane (R.O.N.) non inférieur à 95.
Pour ne pas endommager le pot catalytique éviter,
même en cas d'urgence, d'introduire ne fût-ce
qu'une petite quantité d'essence au plomb.
ATTENTION Un pot catalytique inefficace dégage
des émissions nocives à l'échappement et
contribue à polluer l'environnement.
ATTENTION Ne jamais verser, même pas en cas
d'urgence, ne fût-ce qu'une minime quantité
d'essence au plomb dans le réservoir,. Le
pot catalytique serait endommagé de manière
irréversible.
111CONNAISSANCE DU
VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

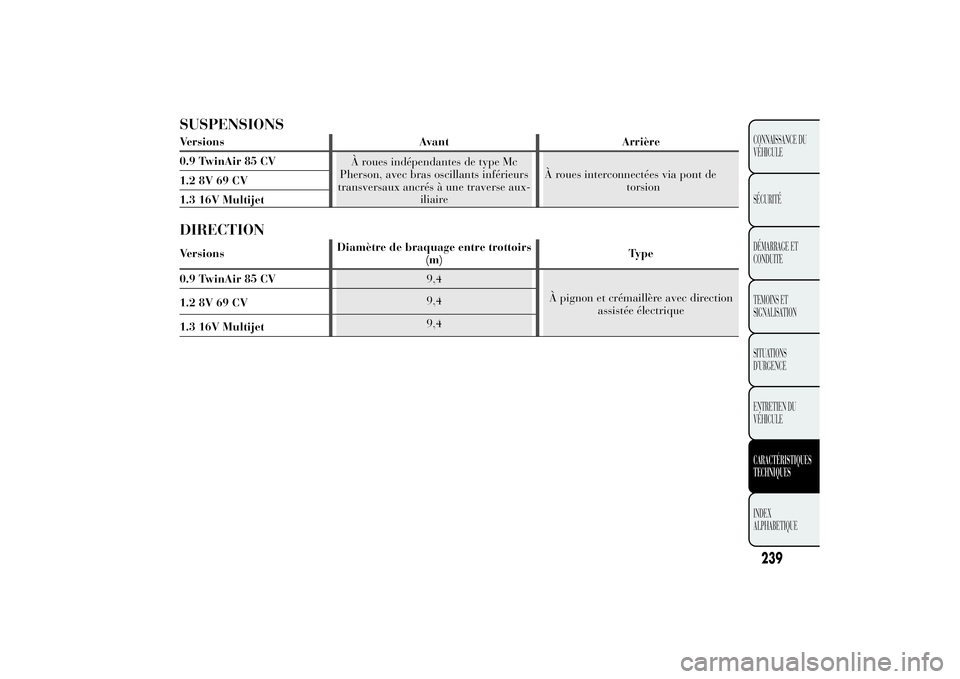

SUSPENSIONSVersions Avant Arrière
0.9 TwinAir 85 CV
À roues indépendantes de type Mc
Pherson, avec bras oscillants inférieurs
transversaux ancrés à une traverse aux-
iliaireÀ roues interconnectées via pont de
1.2 8V 69 CV
1.3 16V MultijetDIRECTIONVersionsDiamètre de braquage entre trottoirs
(m)Type
0.9 TwinAir 85 CV9,4
À pignon et crémaillère avec direction
assistée électrique 1.2 8V 69 CV9,4
9,4
1.3 16V Multijet
239CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE
torsion

Sécurité .............................. 117 – ceintures de sécurité ....... 117– siège enfant « Isofix » (montage) ...................... 130 – transporter les enfants en toute sécurité ............. 125
Side Bag ............................. 136Sièges enfants (conformité pour l'utilisation) .............. 129 Sièges ................................... 32 – Réglages .......................... 32 Soulèvement du véhicule..... 205Start&Stop (système) ........... 91Style de conduite ................ 146Suspensions ........................ 239Système ABS ........................ 86Système ASR ........................ 89Système Brake Assist ............ 90Système de pré-équipement autoradio .. 97 Système EOBD ..................... 95Système ESC ........................ 88
Système Hill Holder ............. 88 Système Lancia CODE ......... 26Système Magic Parking ........ 99Système MSR ....................... 90Système S.B.R..................... 119Système Start&Stop ............. 91Tachymètre (indicateur de vitesse) ............................... Tachymètre .......................... 8Témoins du combiné........... 152Toit ouvrant ......................... 71Tractage de remorques ........ 148Transmission ...................... 237Transporter les enfants en toute sécurité..................... 125 Trip computer – bouton TRIP .................... 24– paramètres Trip Computer ........................ 22 – Trip Computer ................. 22Troisième feu de stop .......... 189
Utilisation de la boîte de vitesses.............................. 144Verrouillage de ladirection ............................. 31 Versions carrosserie............. 235Vitesses maximum .............. 247Vitres (nettoyage) ............... 230Volant .................................. 36W
elcome movement ............ 11
Window bag ..................... 136
