Lancia Ypsilon 2012 Manual de Uso e Manutenção (in Portuguese)

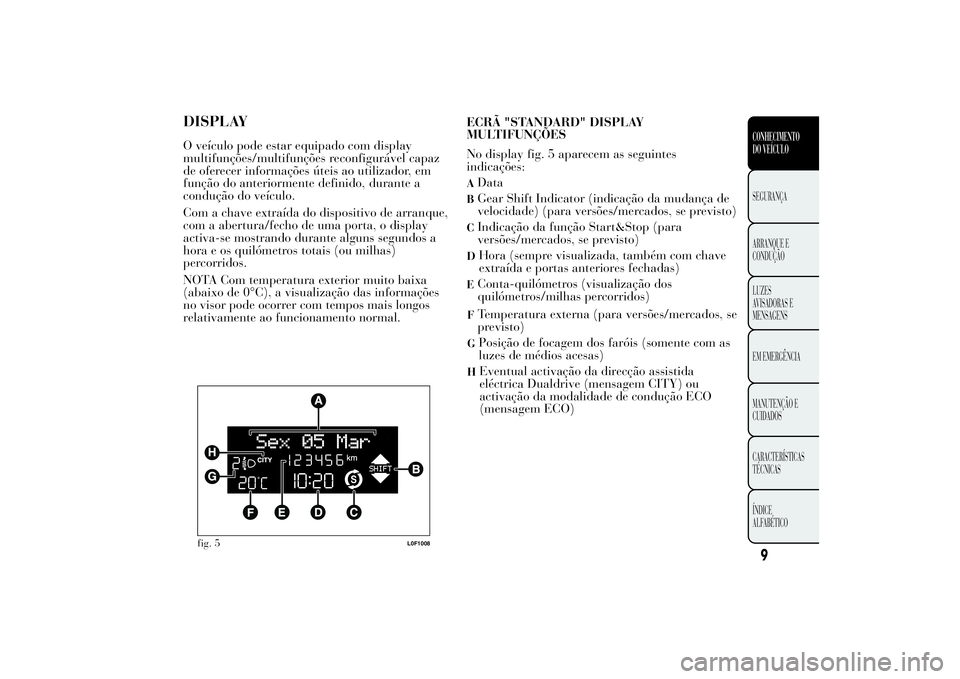

DISPLAYO veículo pode estar equipado com display
multifunções/multifunções reconfigurável capaz
de oferecer informações úteis ao utilizador, em
função do anteriormente definido, durante a
condução do veículo.
Com a chave extraída do dispositivo de arranque,
com a abertura/fecho de uma porta, o display
activa-se mostrando durante alguns segundos a
hora e os quilómetros totais (ou milhas)
percorridos.
NOTA Com temperatura exterior muito baixa
(abaixo de 0°C), a visualização das informações
no visor pode ocorrer com tempos mais longos
relativamente ao funcionamento normal.ECRÃ "STANDARD" DISPLAY
MULTIFUNÇÕES
No display fig. 5 aparecem as seguintes
indicações:
ADataBGear Shift Indicator (indicação da mudança de
velocidade) (para versões/mercados, se previsto)CIndicação da função Start&Stop (para
versões/mercados, se previsto)D
Hora (sempre visualizada, também com chave
extraída e portas anteriores fechadas)
EConta-quilómetros (visualização dos
quilómetros/milhas percorridos)
9CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
FTemperatura externa (para versões/mercados, se
previsto)G
Posição de focagem dos faróis (somente com as
luzes de médios acesas)
H
Eventual activação da direcção assistida
eléctrica Dualdrive (mensagem CITY) ou
activação da modalidade de condução ECO
(mensagem ECO)
fig. 5
L0F1008

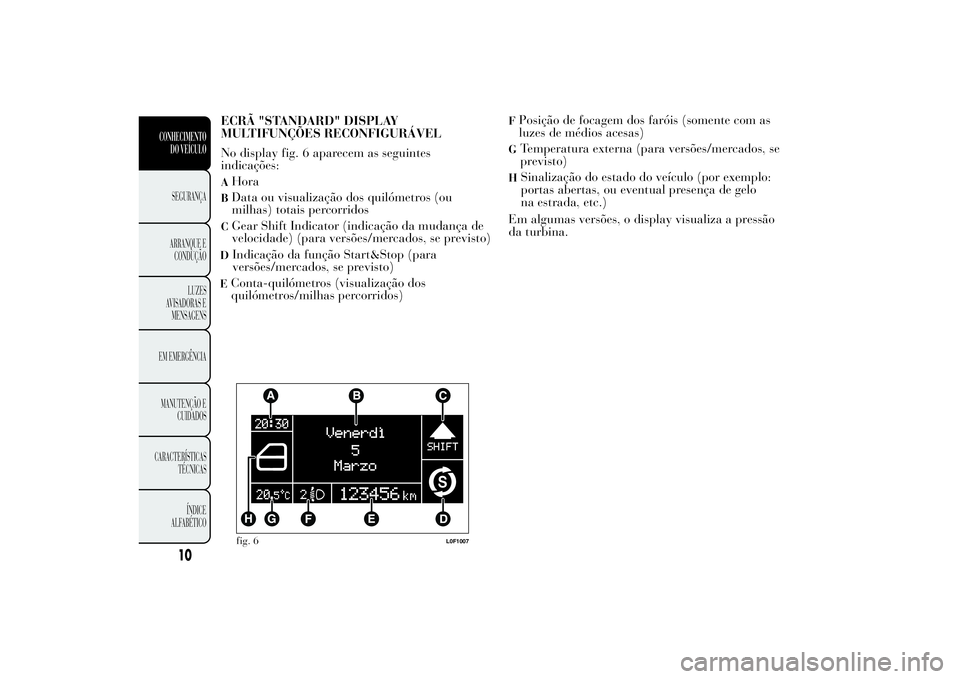

ECRÃ "STANDARD" DISPLAY
MULTIFUNÇÕES RECONFIGURÁVEL
No display fig. 6 aparecem as seguintes
indicações:AHoraBData ou visualização dos quilómetros (ou
milhas) totais percorridosCGear Shift Indicator (indicação da mudança de
velocidade) (para versões/mercados, se previsto)
D
Indicação da função Start&Stop (para
versões/mercados, se previsto)
EConta-quilómetros (visualização dos
quilómetros/milhas percorridos)
FPosição de focagem dos faróis (somente com as
luzes de médios acesas)G
Temperatura externa (para versões/mercados, se
previsto)
H
Sinalização do estado do veículo (por exemplo:
portas abertas, ou eventual presença de gelo
na estrada, etc.)
Em algumas versões, o display visualiza a pressão
da turbina.
fig. 6
L0F1007
10
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

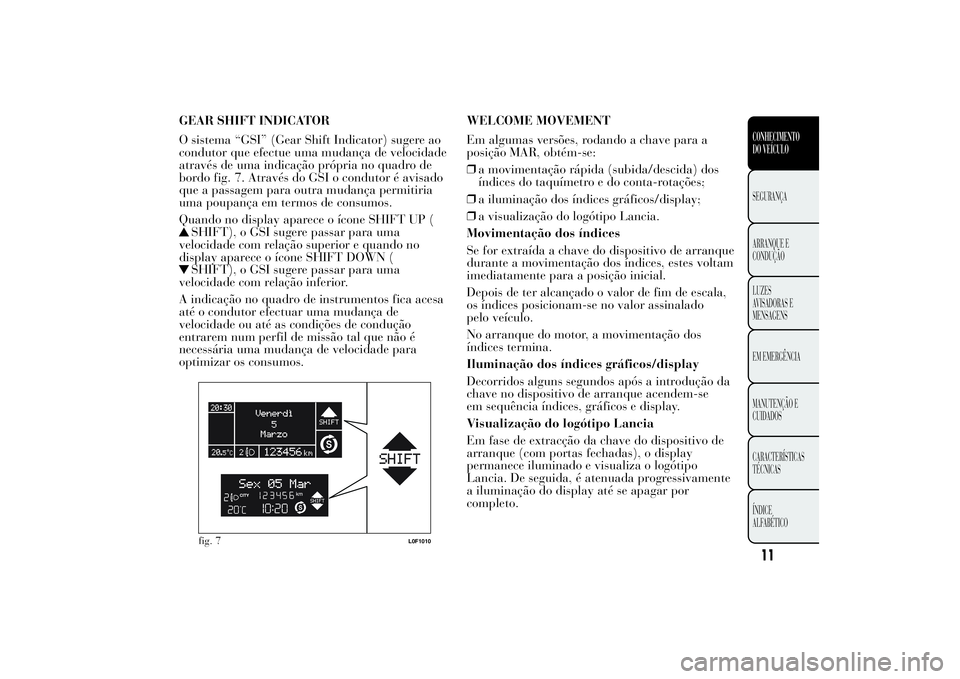

GEAR SHIFT INDICATOR
O sistema “GSI” (Gear Shift Indicator) sugere ao
condutor que efectue uma mudança de velocidade
através de uma indicação própria no quadro de
bordo fig. 7. Através do GSI o condutor é avisado
que a passagem para outra mudança permitiria
uma poupança em termos de consumos.
Quando no display aparece o ícone SHIFT UP (
SHIFT), o GSI sugere passar para uma
velocidade com relação superior e quando no
display aparece o ícone SHIFT DOWN (SHIFT), o GSI sugere passar para uma
velocidade com relação inferior.
A indicação no quadro de instrumentos fica acesa
até o condutor efectuar uma mudança de
velocidade ou até as condições de condução
entrarem num perfil de missão tal que não é
necessária uma mudança de velocidade para
optimizar os consumos.WELCOME MOVEMENT
Em algumas versões, rodando a chave para a
posição MAR, obtém-se:
❒a movimentação rápida (subida/descida) dos
índices do taquímetro e do conta-rotações;
❒a iluminação dos índices gráficos/display;
❒a visualização do logótipo Lancia.
Movimentação dos índices
Se for extraída a chave do dispositivo de arranque
durante a movimentação dos índices, estes voltam
imediatamente para a posição inicial.
Depois de ter alcançado o valor de fim de escala,
os índices posicionam-se no valor assinalado
pelo veículo.
No arranque do motor, a movimentação dos
índices termina.
Iluminação dos índices gráficos/display
Decorridos alguns segundos após a introdução da
chave no dispositivo de arranque acendem-se
em sequência índices, gráficos e display.
Visualização do logótipo Lancia
Em fase de extracção da chave do dispositivo de
arranque (com portas fechadas), o display
permanece iluminado e visualiza o logótipo
Lancia. De seguida, é atenuada progressivamente
a iluminação do display até se apagar por
completo.fig. 7
L0F1010
11CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

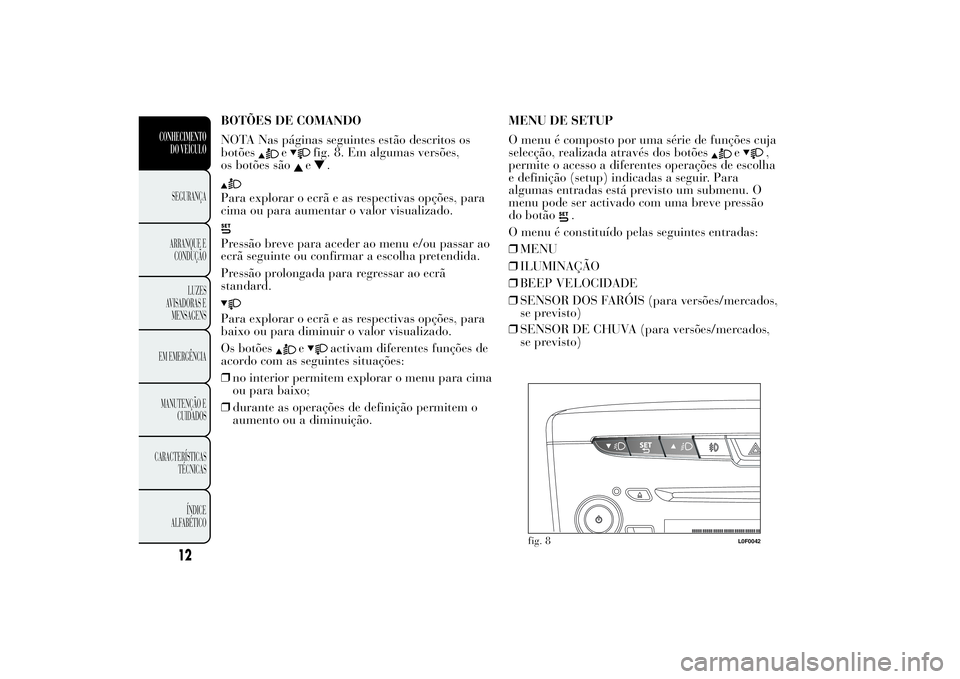

BOTÕES DE COMANDO
NOTA Nas páginas seguintes estão descritos os
botões
e
fig. 8. Em algumas versões,
os botões sãoe
.
Para explorar o ecrã e as respectivas opções, para
cima ou para aumentar o valor visualizado.Pressão breve para aceder ao menu e/ou passar ao
ecrã seguinte ou confirmar a escolha pretendida.
Pressão prolongada para regressar ao ecrã
standard.Para explorar o ecrã e as respectivas opções, para
baixo ou para diminuir o valor visualizado.
Os botões
e
activam diferentes funções de
acordo com as seguintes situações:
❒no interior permitem explorar o menu para cima
ou para baixo;
❒durante as operações de definição permitem o
aumento ou a diminuição.MENU DE SETUP
O menu é composto por uma série de funções cuja
selecção, realizada através dos botões
e
,
permite o acesso a diferentes operações de escolha
e definição (setup) indicadas a seguir. Para
algumas entradas está previsto um submenu. O
menu pode ser activado com uma breve pressão
do botão
.
O menu é constituído pelas seguintes entradas:
❒MENU
❒ILUMINAÇÃO
❒BEEP VELOCIDADE
❒SENSOR DOS FARÓIS (para versões/mercados,
se previsto)
❒SENSOR DE CHUVA (para versões/mercados,
se previsto)
fig. 8
L0F0042
12
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

❒ACTIVAÇÃO/DADOS TRIP B
❒REGULAR HORA
❒REGULAR DATA
❒PRIMEIRA PÁGINA (para versões/mercados, se
previsto)
❒AUTOCLOSE
❒UNIDADE DE MEDIDA
❒IDIOMA
❒VOLUME DE AVISOS
❒VOLUME DOS BOTÕES
❒BUZZ CINTOS
❒SERVICE
❒AIR BAG/BAG PASSAGEIRO (para versões/
mercados, se previsto)
❒SAÍDA DO MENU
Selecção de uma voz do menu principal sem
submenu:
❒através da pressão breve do botão
pode ser
seleccionada a definição do menu principal
que se deseja modificar;
❒utilizando os botões
ou
(através de
pressões individuais) pode ser escolhida a nova
definição;
❒através da pressão breve do botão
pode
memorizar-se a definição e simultaneamente
voltar à mesma entrada do menu principal
anteriormente seleccionada.Selecção de uma opção do menu principal com
submenu:
❒premindo brevemente o botão
é possível
visualizar a primeira opção do submenu;
❒actuando nos botões
ou
(através de
pressões individuais) podem correr-se todas
as opções do submenu;
❒premindo brevemente o botãopermite
seleccionar a entrada do submenu visualizada e
aceder ao respectivo menu de configuração;
❒ao carregar nos botões
ou
(através de
pressões individuais) pode ser escolhida a nova
definição desta opção do submenu;
❒através de uma breve pressão do botão
pode
memorizar-se a definição e ao mesmo tempo
regressar à mesma opção do menu
anteriormente seleccionada.
13CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

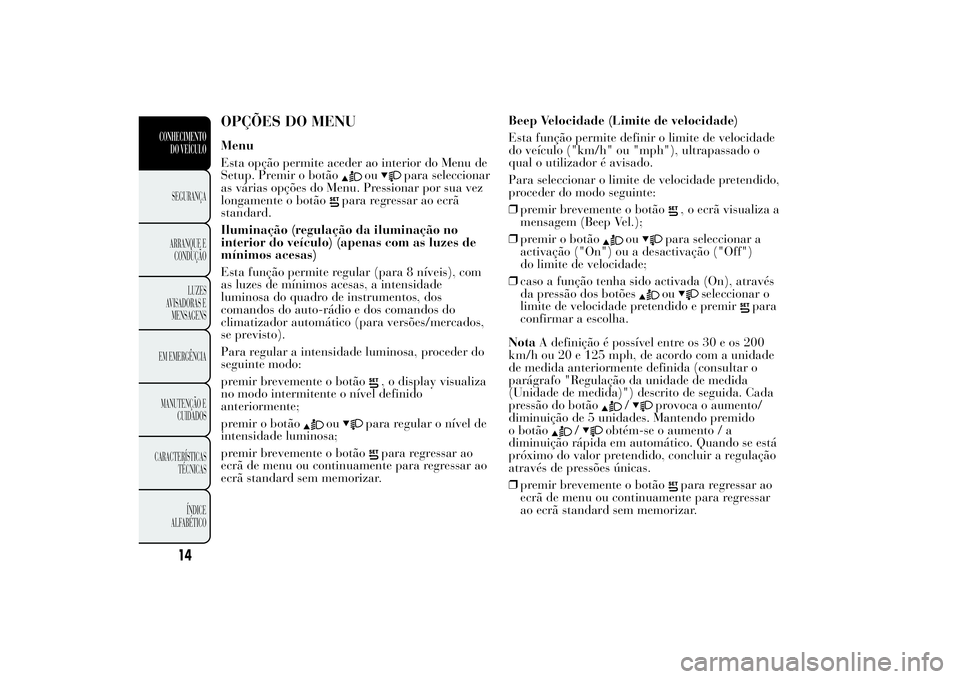

OPÇÕES DO MENUMenu
Esta opção permite aceder ao interior do Menu de
Setup. Premir o botão
ou
para seleccionar
as várias opções do Menu. Pressionar por sua vez
longamente o botão
para regressar ao ecrã
standard.
Iluminação (regulação da iluminação no
interior do veículo) (apenas com as luzes de
mínimos acesas)
Esta função permite regular (para 8 níveis), com
as luzes de mínimos acesas, a intensidade
luminosa do quadro de instrumentos, dos
comandos do auto-rádio e dos comandos do
climatizador automático (para versões/mercados,
se previsto).
Para regular a intensidade luminosa, proceder do
seguinte modo:
premir brevemente o botão
, o display visualiza
no modo intermitente o nível definido
anteriormente;
premir o botão
ou
para regular o nível de
intensidade luminosa;
premir brevemente o botão
para regressar ao
ecrã de menu ou continuamente para regressar ao
ecrã standard sem memorizar.Beep Velocidade (Limite de velocidade)
Esta função permite definir o limite de velocidade
do veículo ("km/h" ou "mph"), ultrapassado o
qual o utilizador é avisado.
Para seleccionar o limite de velocidade pretendido,
proceder do modo seguinte:
❒premir brevemente o botão
, o ecrã visualiza a
mensagem (Beep Vel.);
❒premir o botão
ou
para seleccionar a
activação ("On") ou a desactivação ("Off")
do limite de velocidade;
❒caso a função tenha sido activada (On), através
da pressão dos botõesou
seleccionar o
limite de velocidade pretendido e premir
para
confirmar a escolha.
NotaA definição é possível entre os 30 e os 200
km/h ou 20 e 125 mph, de acordo com a unidade
de medida anteriormente definida (consultar o
parágrafo "Regulação da unidade de medida
(Unidade de medida)") descrito de seguida. Cada
pressão do botão
/
provoca o aumento/
diminuição de 5 unidades. Mantendo premido
o botão
/
obtém-se o aumento / a
diminuição rápida em automático. Quando se está
próximo do valor pretendido, concluir a regulação
através de pressões únicas.
❒premir brevemente o botão
para regressar ao
ecrã de menu ou continuamente para regressar
ao ecrã standard sem memorizar.
14
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

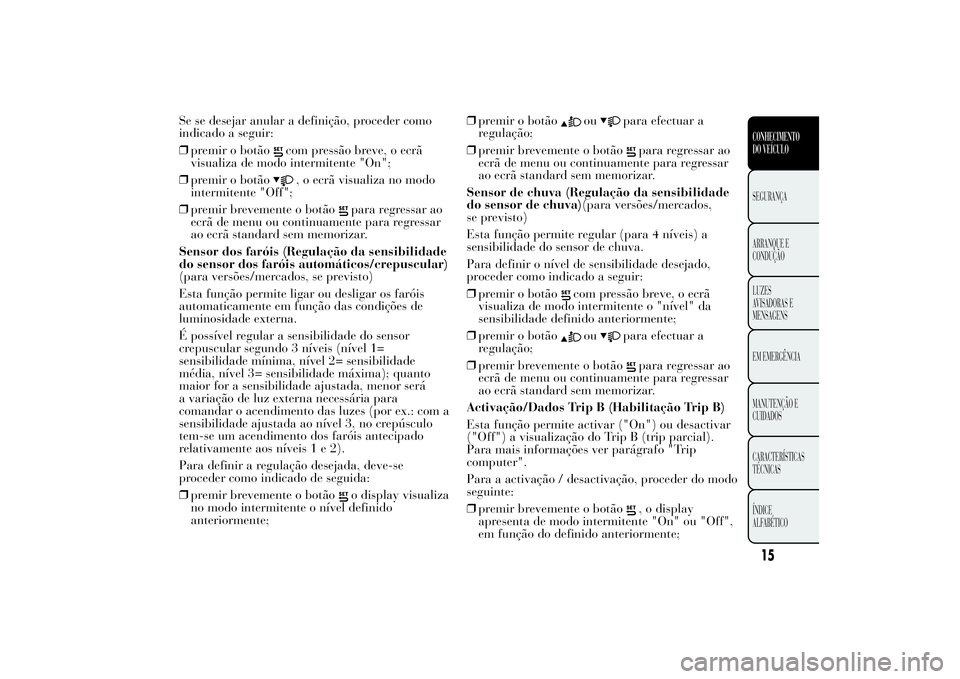

Se se desejar anular a definição, proceder como
indicado a seguir:
❒premir o botão
com pressão breve, o ecrã
visualiza de modo intermitente "On";
❒premir o botão, o ecrã visualiza no modo
intermitente "Off";
❒premir brevemente o botão
para regressar ao
ecrã de menu ou continuamente para regressar
ao ecrã standard sem memorizar.
Sensor dos faróis (Regulação da sensibilidade
do sensor dos faróis automáticos/crepuscular)
(para versões/mercados, se previsto)
Esta função permite ligar ou desligar os faróis
automaticamente em função das condições de
luminosidade externa.
É possível regular a sensibilidade do sensor
crepuscular segundo 3 níveis (nível 1=
sensibilidade mínima, nível 2= sensibilidade
média, nível 3= sensibilidade máxima); quanto
maior for a sensibilidade ajustada, menor será
a variação de luz externa necessária para
comandar o acendimento das luzes (por ex.: com a
sensibilidade ajustada ao nível 3, no crepúsculo
tem-se um acendimento dos faróis antecipado
relativamente aos níveis1e2).
Para definir a regulação desejada, deve-se
proceder como indicado de seguida:
❒premir brevemente o botãoo display visualiza
no modo intermitente o nível definido
anteriormente;❒premir o botão
ou
para efectuar a
regulação;
❒premir brevemente o botão
para regressar ao
ecrã de menu ou continuamente para regressar
ao ecrã standard sem memorizar.
Sensor de chuva (Regulação da sensibilidade
do sensor de chuva)(para versões/mercados,
se previsto)
Esta função permite regular (para 4 níveis) a
sensibilidade do sensor de chuva.
Para definir o nível de sensibilidade desejado,
proceder como indicado a seguir:
❒premir o botão
com pressão breve, o ecrã
visualiza de modo intermitente o "nível" da
sensibilidade definido anteriormente;
❒premir o botãoou
para efectuar a
regulação;
❒premir brevemente o botão
para regressar ao
ecrã de menu ou continuamente para regressar
ao ecrã standard sem memorizar.
Activação/Dados Trip B (Habilitação Trip B)
Esta função permite activar ("On") ou desactivar
("Off") a visualização do Trip B (trip parcial).
Para mais informações ver parágrafo "Trip
computer".
Para a activação / desactivação, proceder do modo
seguinte:
❒premir brevemente o botão, o display
apresenta de modo intermitente "On" ou "Off",
em função do definido anteriormente;
15CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

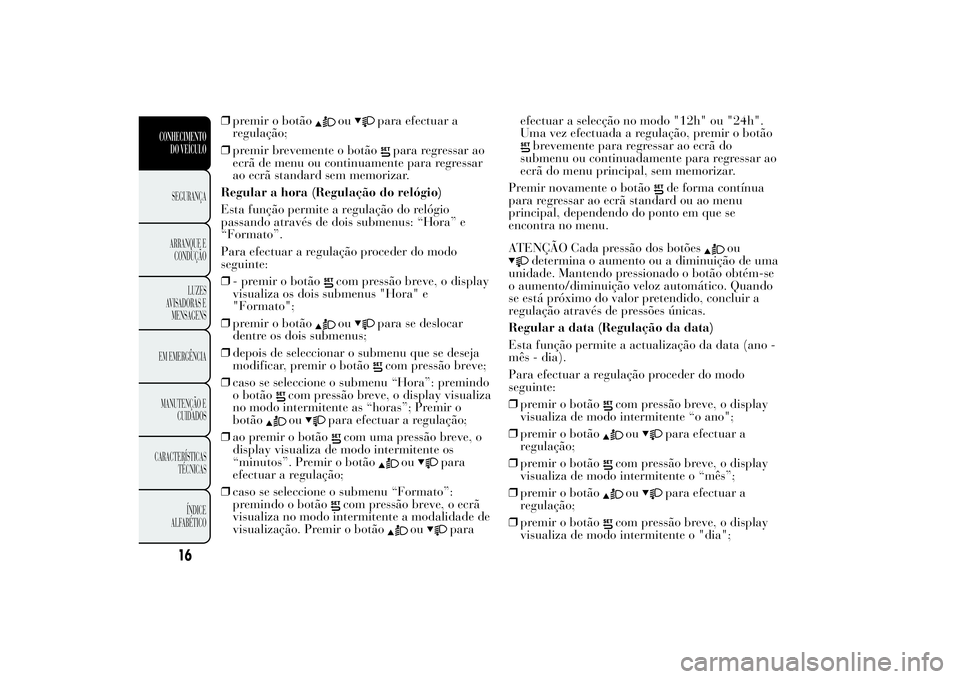

❒premir o botão
ou
para efectuar a
regulação;
❒premir brevemente o botão
para regressar ao
ecrã de menu ou continuamente para regressar
ao ecrã standard sem memorizar.
Regular a hora (Regulação do relógio)
Esta função permite a regulação do relógio
passando através de dois submenus: “Hora” e
“Formato”.
Para efectuar a regulação proceder do modo
seguinte:
❒- premir o botão
com pressão breve, o display
visualiza os dois submenus "Hora" e
"Formato";
❒premir o botãoou
para se deslocar
dentre os dois submenus;
❒depois de seleccionar o submenu que se deseja
modificar, premir o botãocom pressão breve;
❒caso se seleccione o submenu “Hora”: premindo
o botão
com pressão breve, o display visualiza
no modo intermitente as “horas”; Premir o
botãoou
para efectuar a regulação;
❒ao premir o botão
com uma pressão breve, o
display visualiza de modo intermitente os
“minutos”. Premir o botão
ou
para
efectuar a regulação;
❒caso se seleccione o submenu “Formato”:
premindo o botão
com pressão breve, o ecrã
visualiza no modo intermitente a modalidade de
visualização. Premir o botão
ou
paraefectuar a selecção no modo "12h" ou "24h".
Uma vez efectuada a regulação, premir o botão
brevemente para regressar ao ecrã do
submenu ou continuadamente para regressar ao
ecrã do menu principal, sem memorizar.
Premir novamente o botão
de forma contínua
para regressar ao ecrã standard ou ao menu
principal, dependendo do ponto em que se
encontra no menu.
ATENÇÃO Cada pressão dos botões
ou
determina o aumento ou a diminuição de uma
unidade. Mantendo pressionado o botão obtém-se
o aumento/diminuição veloz automático. Quando
se está próximo do valor pretendido, concluir a
regulação através de pressões únicas.
Regular a data (Regulação da data)
Esta função permite a actualização da data (ano -
mês - dia).
Para efectuar a regulação proceder do modo
seguinte:
❒premir o botão
com pressão breve, o display
visualiza de modo intermitente “o ano";
❒premir o botãoou
para efectuar a
regulação;
❒premir o botão
com pressão breve, o display
visualiza de modo intermitente o “mês”;
❒premir o botãoou
para efectuar a
regulação;
❒premir o botão
com pressão breve, o display
visualiza de modo intermitente o "dia";
16
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

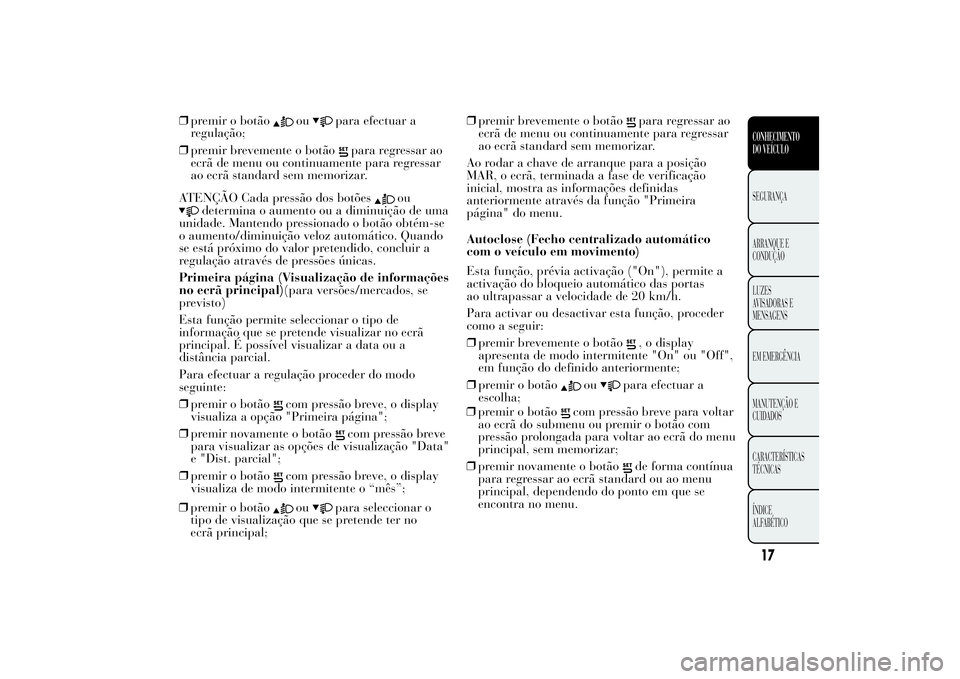

❒premir o botão
ou
para efectuar a
regulação;
❒premir brevemente o botão
para regressar ao
ecrã de menu ou continuamente para regressar
ao ecrã standard sem memorizar.
ATENÇÃO Cada pressão dos botões
ou
determina o aumento ou a diminuição de uma
unidade. Mantendo pressionado o botão obtém-se
o aumento/diminuição veloz automático. Quando
se está próximo do valor pretendido, concluir a
regulação através de pressões únicas.
Primeira página (Visualização de informações
no ecrã principal)(para versões/mercados, se
previsto)
Esta função permite seleccionar o tipo de
informação que se pretende visualizar no ecrã
principal. É possível visualizar a data ou a
distância parcial.
Para efectuar a regulação proceder do modo
seguinte:
❒premir o botão
com pressão breve, o display
visualiza a opção "Primeira página";
❒premir novamente o botão
com pressão breve
para visualizar as opções de visualização "Data"
e "Dist. parcial";
❒premir o botão
com pressão breve, o display
visualiza de modo intermitente o “mês”;
❒premir o botãoou
para seleccionar o
tipo de visualização que se pretende ter no
ecrã principal;❒premir brevemente o botão
para regressar ao
ecrã de menu ou continuamente para regressar
ao ecrã standard sem memorizar.
Ao rodar a chave de arranque para a posição
MAR, o ecrã, terminada a fase de verificação
inicial, mostra as informações definidas
anteriormente através da função "Primeira
página" do menu.
Autoclose (Fecho centralizado automático
com o veículo em movimento)
Esta função, prévia activação ("On"), permite a
activação do bloqueio automático das portas
ao ultrapassar a velocidade de 20 km/h.
Para activar ou desactivar esta função, proceder
como a seguir:
❒premir brevemente o botão, o display
apresenta de modo intermitente "On" ou "Off",
em função do definido anteriormente;
❒premir o botão
ou
para efectuar a
escolha;
17CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
❒premir o botão
com pressão breve para voltar
ao ecrã do submenu ou premir o botão com
pressão prolongada para voltar ao ecrã do menu
principal, sem memorizar;
❒premir novamente o botão
de forma contínua
para regressar ao ecrã standard ou ao menu
principal, dependendo do ponto em que se
encontra no menu.

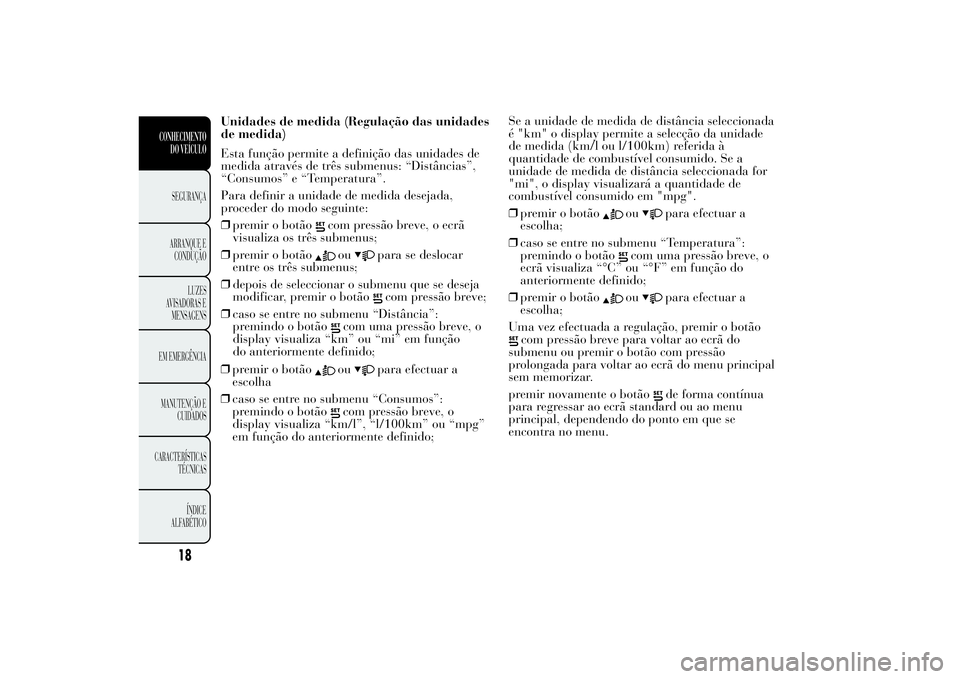

Unidades de medida (Regulação das unidades
de medida)
Esta função permite a definição das unidades de
medida através de três submenus: “Distâncias”,
“Consumos” e “Temperatura”.
Para definir a unidade de medida desejada,
proceder do modo seguinte:
❒premir o botão
com pressão breve, o ecrã
visualiza os três submenus;
❒premir o botãoou
para se deslocar
entre os três submenus;
❒depois de seleccionar o submenu que se deseja
modificar, premir o botãocom pressão breve;
❒caso se entre no submenu “Distância”:
premindo o botão
com uma pressão breve, o
display visualiza “km” ou “mi” em função
do anteriormente definido;
❒premir o botãoou
para efectuar a
escolha
❒caso se entre no submenu “Consumos”:
premindo o botão
com pressão breve, o
display visualiza “km/l”, “l/100km” ou “mpg”
em função do anteriormente definido;Se a unidade de medida de distância seleccionada
é "km" o display permite a selecção da unidade
de medida (km/l ou l/100km) referida à
quantidade de combustível consumido. Se a
unidade de medida de distância seleccionada for
"mi", o display visualizará a quantidade de
combustível consumido em "mpg".
❒premir o botão
ou
para efectuar a
escolha;
❒caso se entre no submenu “Temperatura”:
premindo o botão
com uma pressão breve, o
ecrã visualiza “°C” ou “°F” em função do
anteriormente definido;
❒premir o botãoou
para efectuar a
escolha;
Uma vez efectuada a regulação, premir o botão
com pressão breve para voltar ao ecrã do
submenu ou premir o botão com pressão
prolongada para voltar ao ecrã do menu principal
sem memorizar.
premir novamente o botão
de forma contínua
para regressar ao ecrã standard ou ao menu
principal, dependendo do ponto em que se
encontra no menu.
18
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
