Lancia Ypsilon 2012 Manual de Uso e Manutenção (in Portuguese)

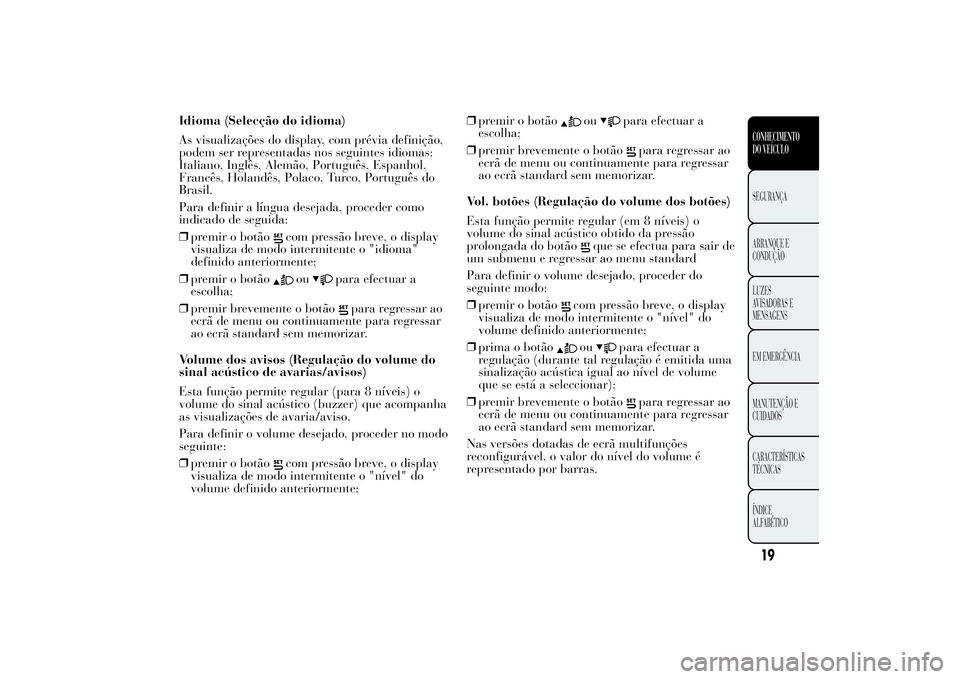

Idioma (Selecção do idioma)
As visualizações do display, com prévia definição,
podem ser representadas nos seguintes idiomas:
Italiano, Inglês, Alemão, Português, Espanhol,
Francês, Holandês, Polaco, Turco, Português do
Brasil.
Para definir a língua desejada, proceder como
indicado de seguida:
❒premir o botão
com pressão breve, o display
visualiza de modo intermitente o "idioma"
definido anteriormente;
❒premir o botãoou
para efectuar a
escolha;
❒premir brevemente o botão
para regressar ao
ecrã de menu ou continuamente para regressar
ao ecrã standard sem memorizar.
Volume dos avisos (Regulação do volume do
sinal acústico de avarias/avisos)
Esta função permite regular (para 8 níveis) o
volume do sinal acústico (buzzer) que acompanha
as visualizações de avaria/aviso.
Para definir o volume desejado, proceder no modo
seguinte:
❒premir o botão
com pressão breve, o display
visualiza de modo intermitente o "nível" do
volume definido anteriormente;❒premir o botão
ou
para efectuar a
escolha;
❒premir brevemente o botão
para regressar ao
ecrã de menu ou continuamente para regressar
ao ecrã standard sem memorizar.
Vol. botões (Regulação do volume dos botões)
Esta função permite regular (em 8 níveis) o
volume do sinal acústico obtido da pressão
prolongada do botão
que se efectua para sair de
um submenu e regressar ao menu standard
Para definir o volume desejado, proceder do
seguinte modo:
❒premir o botão
com pressão breve, o display
visualiza de modo intermitente o "nível" do
volume definido anteriormente;
❒prima o botãoou
para efectuar a
regulação (durante tal regulação é emitida uma
sinalização acústica igual ao nível de volume
que se está a seleccionar);
❒premir brevemente o botão
para regressar ao
ecrã de menu ou continuamente para regressar
ao ecrã standard sem memorizar.
Nas versões dotadas de ecrã multifunções
reconfigurável, o valor do nível do volume é
representado por barras.
19CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

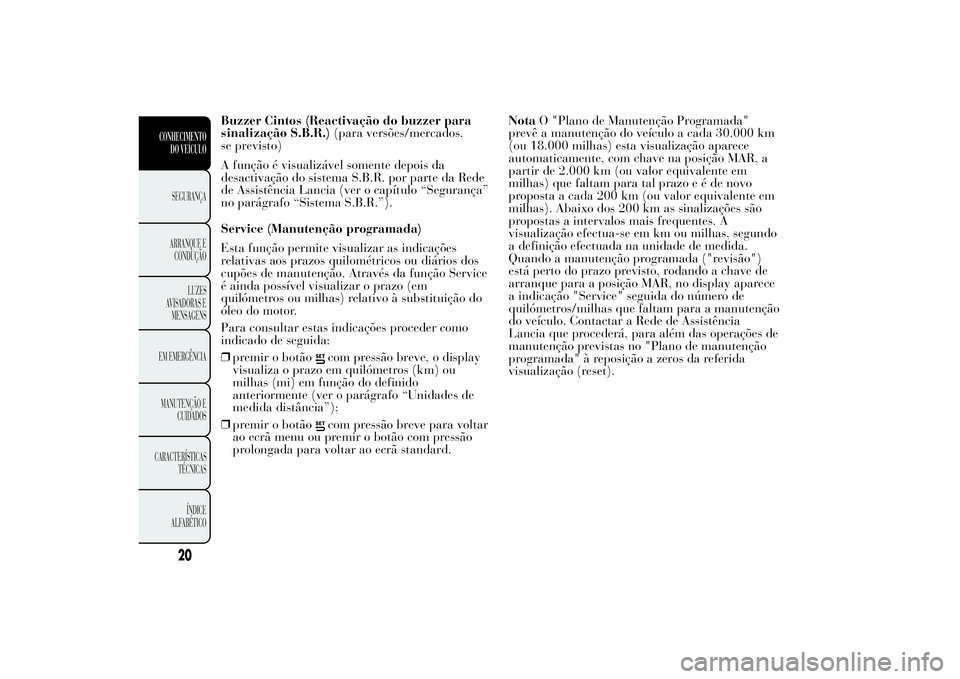

Buzzer Cintos (Reactivação do buzzer para
sinalização S.B.R.)(para versões/mercados,
se previsto)
A função é visualizável somente depois da
desactivação do sistema S.B.R. por parte da Rede
de Assistência Lancia (ver o capítulo “Segurança”
no parágrafo “Sistema S.B.R.”).
Service (Manutenção programada)
Esta função permite visualizar as indicações
relativas aos prazos quilométricos ou diários dos
cupões de manutenção. Através da função Service
é ainda possível visualizar o prazo (em
quilómetros ou milhas) relativo à substituição do
óleo do motor.
Para consultar estas indicações proceder como
indicado de seguida:
❒premir o botão
com pressão breve, o display
visualiza o prazo em quilómetros (km) ou
milhas (mi) em função do definido
anteriormente (ver o parágrafo “Unidades de
medida distância”);
❒premir o botãocom pressão breve para voltar
ao ecrã menu ou premir o botão com pressão
prolongada para voltar ao ecrã standard.NotaO "Plano de Manutenção Programada"
prevê a manutenção do veículo a cada 30.000 km
(ou 18.000 milhas) esta visualização aparece
automaticamente, com chave na posição MAR, a
partir de 2.000 km (ou valor equivalente em
milhas) que faltam para tal prazoeédenovo
proposta a cada 200 km (ou valor equivalente em
milhas). Abaixo dos 200 km as sinalizações são
propostas a intervalos mais frequentes. A
visualização efectua-se em km ou milhas, segundo
a definição efectuada na unidade de medida.
Quando a manutenção programada ("revisão")
está perto do prazo previsto, rodando a chave de
arranque para a posição MAR, no display aparece
a indicação "Service" seguida do número de
quilómetros/milhas que faltam para a manutenção
do veículo. Contactar a Rede de Assistência
Lancia que procederá, para além das operações de
manutenção previstas no "Plano de manutenção
programada" à reposição a zeros da referida
visualização (reset).
20
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

Proceder como indicado a seguir:
❒premir o botão
e, depois de ter visualizado no
ecrã a mensagem (Bag pass: Off) (para
desactivar) ou a mensagem ("Bag pass: On"
para activar) através da pressão dos botões
e
, premir novamente o botão
;
❒no display é visualizada a mensagem de pedido
de confirmação;
❒através da pressão dos botões
ou
,
seleccionar "Sim" (para confirmar a
activação/desactivação) ou "Não" (para
renunciar);
❒carregar no botão
brevemente; é visualizada
uma mensagem de confirmação da escolha e
regressa-se ao ecrã do menu. Premindo o botão
com pressão prolongada regressa-se ao ecrã
standard sem memorizar.
Saída do Menu
Última função que fecha o ciclo de definições
indicadas no ecrã do menu. Pressionando o botão
com pressão breve, o display volta para o ecrã
standard sem memorizar. Ao premir o botão
,
o display volta à primeira opção do menu ("Beep
Velocidade").
TRIP COMPUTERInformações gerais
O "Trip computer" permite visualizar, com a
chave de arranque na posição MAR, as grandezas
relativas ao estado de funcionamento do veículo.
Esta função é composta por duas vertentes
denominadas "Trip A" e "Trip B" capazes de
monitorizar a "missão completada" pelo veículo
(viagem) de modo independente.
Ambas as funções podem ser repostas a zero (reset
- início de uma nova missão).
O “Trip A” permite a visualização da seguinte
informação:
❒Temperatura externa (apenas para versões
GPL/Natural Power equipadas com display
multifunções)
❒Autonomia
❒Distância percorrida
❒Consumo médio
❒Consumo instantâneo
❒Velocidade média
❒Tempo de viagem (duração da condução).
21CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

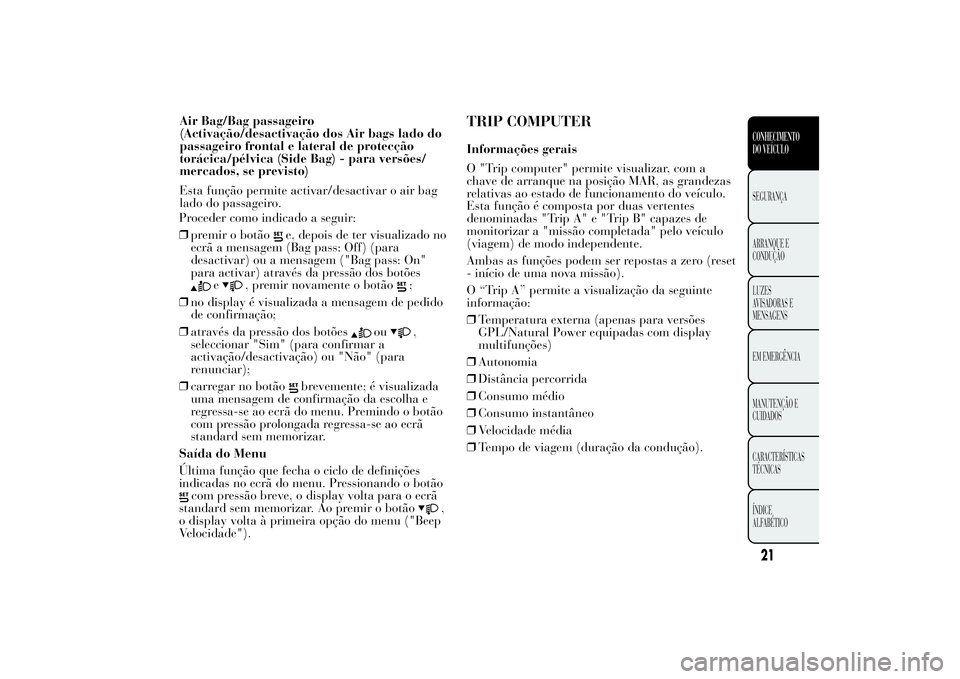

Air Bag/Bag passageiro
(Activação/desactivação dos Air bags lado do
passageiro frontal e lateral de protecção
torácica/pélvica (Side Bag) - para versões/
mercados, se previsto)
Esta função permite activar/desactivar o air bag
lado do passageiro.

❒Velocidade média B
❒Tempo de viagem B (duração da condução).
NotaO "Trip B" é uma função que se pode excluir
(ver o parágrafo "Habilitação do Trip B"). Os
valores "Autonomia" e "Consumo instantâneo"
não podem ser repostos a zero.
Valores visualizados
Autonomia
Mostra a distância indicativa que pode ser ainda
percorrida com o combustível presente no interior
do depósito. No display será visualizada a
indicação “----”comaverificação dos seguintes
eventos:
❒valor de autonomia inferior a 50 km (ou 30 mi)
❒em caso de paragem do veículo com o motor
ligado por um tempo prolongado.
ATENÇÃO A variação do valor de autonomia
pode ser influenciada por diferentes factores: estilo
de condução, tipo de percurso (auto-estrada,
urbano, secundário, etc.), condições de utilização
do veículo (carga transportada, pressão dos pneus,
etc.). Assim, a programação de uma viagem deve
ter em conta o descrito.Indica a distância percorrida
Indica a distância percorrida desde o início da
nova missão.
Consumo médio
Representa a média indicativa dos consumos
desde o início da nova missão.
Consumo instantâneo
Exprime a variação, actualizada constantemente,
do consumo de combustível. Em caso de paragem
do veículo com o motor ligado, no display é
apresentada a indicação “----”.
Velocidade média
Representa o valor médio da velocidade do veículo
em função do tempo total decorrido desde o início
da nova missão.
Tempo de viagem
Tempo decorrido desde o início da nova missão.
Visualização no display
Sempre que é visualizada uma medida, no ecrã
são visualizadas as seguintes informações fig. 9:
❒A - ícone animado na parte superior;
❒B - nome, valor e unidade de medida relativos à
medida seleccionada (ex. "Autonomia 150
km");
❒C - a mensagem "Trip" (ou "Trip A" ou "Trip
B").
22
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

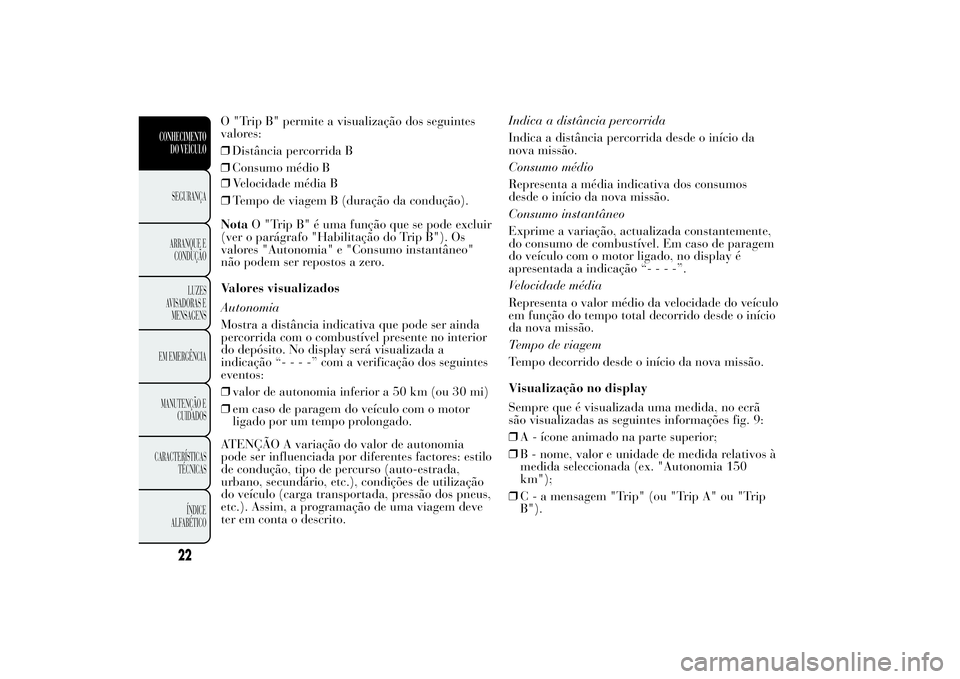

O "Trip B" permite a visualização dos seguintes
valores:
❒Distância percorrida B
❒Consumo médio B

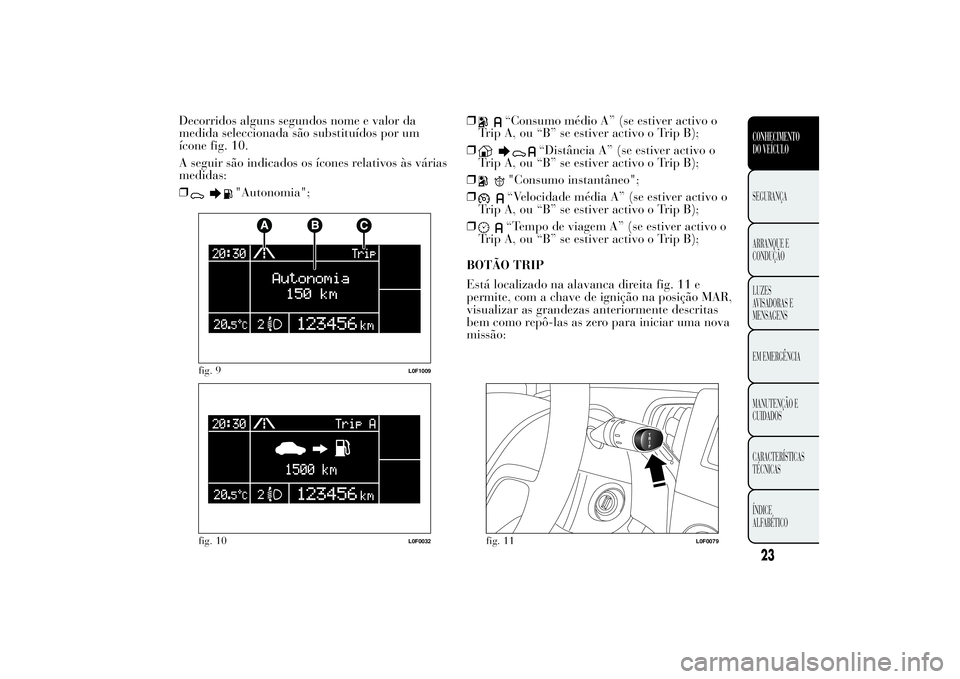

Decorridos alguns segundos nome e valor da
medida seleccionada são substituídos por um
ícone fig. 10.
A seguir são indicados os ícones relativos às várias
medidas:
❒
"Autonomia";❒
“Consumo médio A” (se estiver activo o
Trip A, ou “B” se estiver activo o Trip B);
❒
“Distância A” (se estiver activo o
Trip A, ou “B” se estiver activo o Trip B);
❒
"Consumo instantâneo";
❒“Velocidade média A” (se estiver activo o
Trip A, ou “B” se estiver activo o Trip B);
❒“Tempo de viagem A” (se estiver activo o
Trip A, ou “B” se estiver activo o Trip B);
BOTÃO TRIP
Está localizado na alavanca direita fig. 11 e
permite, com a chave de ignição na posição MAR,
visualizar as grandezas anteriormente descritas
bem como repô-las as zero para iniciar uma nova
missão:
fig. 9
L0F1009
fig. 10
L0F0032
fig. 11
L0F0079
23CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

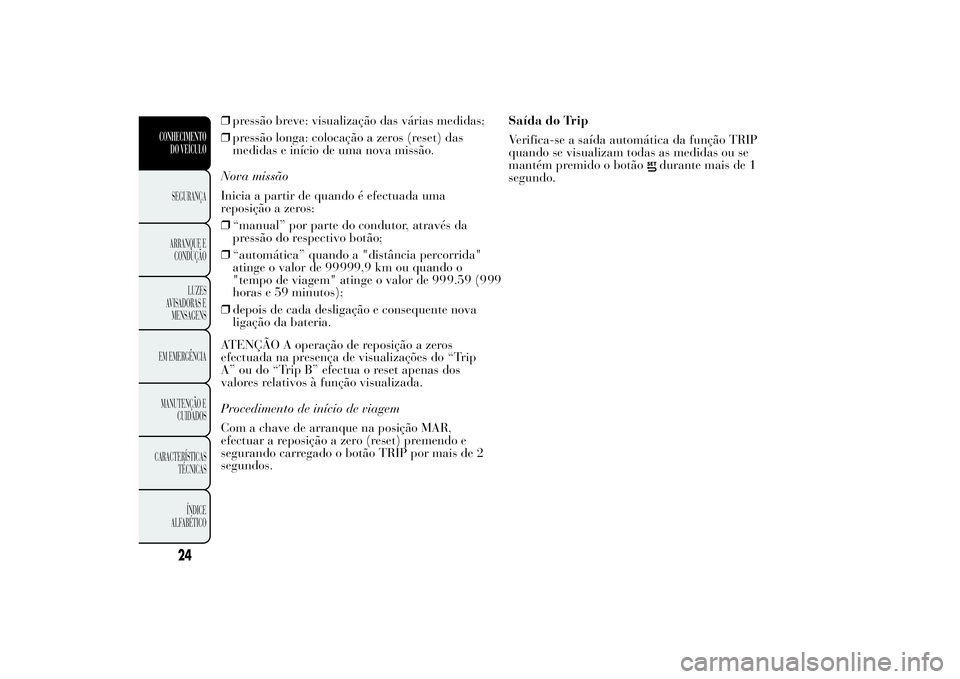

❒pressão breve: visualização das várias medidas;
❒pressão longa: colocação a zeros (reset) das
medidas e início de uma nova missão.
Nova missão
Inicia a partir de quando é efectuada uma
reposição a zeros:
❒“manual” por parte do condutor, através da
pressão do respectivo botão;
❒“automática” quando a "distância percorrida"
atinge o valor de 9 999,9 km ou quando o
"tempo de viagem" atinge o valor de 9 9.59 ( 99
horas e 59 minutos);
❒depois de cada desligação e consequente nova
ligação da bateria.
ATENÇÃO A operação de reposição a zeros
efectuada na presença de visualizações do “Trip
A” ou do “Trip B” efectua o reset apenas dos
valores relativos à função visualizada.
Procedimento de início de viagem
Com a chave de arranque na posição MAR,
efectuar a reposição a zero (reset) premendo e
segurando carregado o botão TRIP por mais de 2
segundos.Saída do Trip
Verifica-se a saída automática da função TRIP
quando se visualizam todas as medidas ou se
mantém premido o botão
durante mais de 1
segundo.
24
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
9
99

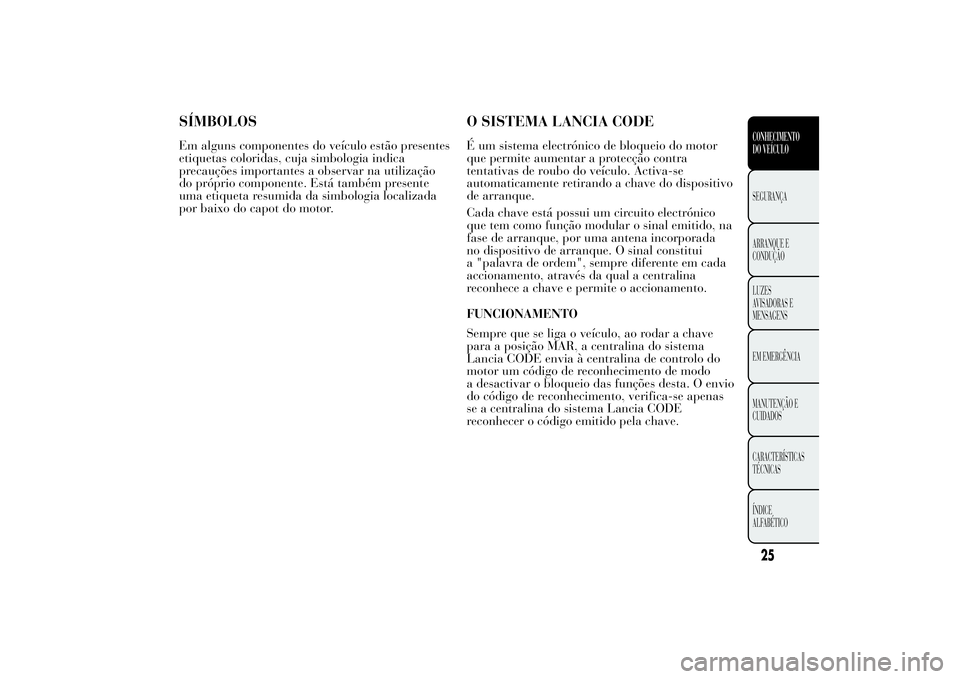

SÍMBOLOSEm alguns componentes do veículo estão presentes
etiquetas coloridas, cuja simbologia indica
precauções importantes a observar na utilização
do próprio componente. Está também presente
uma etiqueta resumida da simbologia localizada
por baixo do capot do motor.
O SISTEMA LANCIA CODEÉ um sistema electrónico de bloqueio do motor
que permite aumentar a protecção contra
tentativas de roubo do veículo. Activa-se
automaticamente retirando a chave do dispositivo
de arranque.
Cada chave está possui um circuito electrónico
que tem como função modular o sinal emitido, na
fase de arranque, por uma antena incorporada
no dispositivo de arranque. O sinal constitui
a "palavra de ordem", sempre diferente em cada
accionamento, através da qual a centralina
reconhece a chave e permite o accionamento.
FUNCIONAMENTO
Sempre que se liga o veículo, ao rodar a chave
para a posição MAR, a centralina do sistema
Lancia CODE envia à centralina de controlo do
motor um código de reconhecimento de modo
a desactivar o bloqueio das funções desta. O envio
do código de reconhecimento, verifica-se apenas
se a centralina do sistema Lancia CODE
reconhecer o código emitido pela chave.
25CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

Ao rodar a chave para a posição STOP, o sistema
Lancia CODE bloqueia as funções da centralina
de controlo do motor. Se, durante o arranque,
o código não foi correctamente reconhecido, no
quadro de instrumentos acende-se a luz avisadora
. Nesse caso, rodar a chave para a posição
STOP e, posteriormente, para MAR; se o bloqueio
permanecer, tentar com as outras chaves
atribuídas. Se mesmo assim não for possível ligar
o motor, contactar um concessionário da Rede
de Assistência Lancia.
Acendimento da luz avisadora
em
andamento
Se a luz avisadora
se acender, significa que o
sistema está a efectuar um auto-diagnóstico
(devido, por exemplo, a uma queda de tensão). Se
o inconveniente persistir, contactar a Rede de
Assistência Lancia.

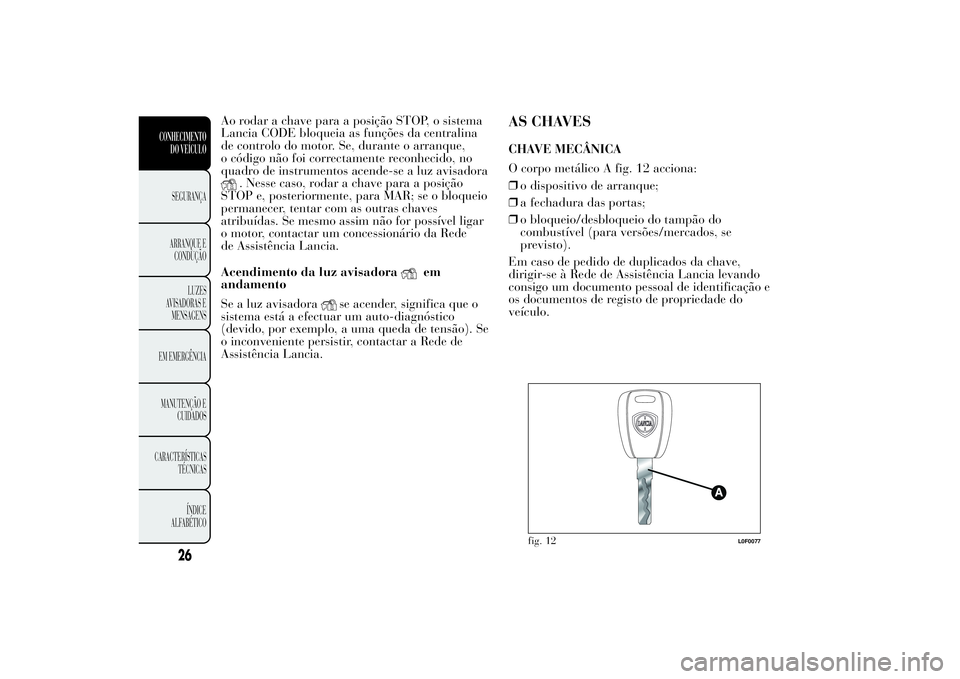

AS CHAVESCHAVE MECÂNICA
O corpo metálico A fig. 12 acciona:
❒o dispositivo de arranque;
❒a fechadura das portas;
❒o bloqueio/desbloqueio do tampão do
combustível (para versões/mercados, se
previsto).
Em caso de pedido de duplicados da chave,
dirigir-se à Rede de Assistência Lancia levando
consigo um documento pessoal de identificação e
os documentos de registo de propriedade do
veículo.
fig. 12
L0F0077
26
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

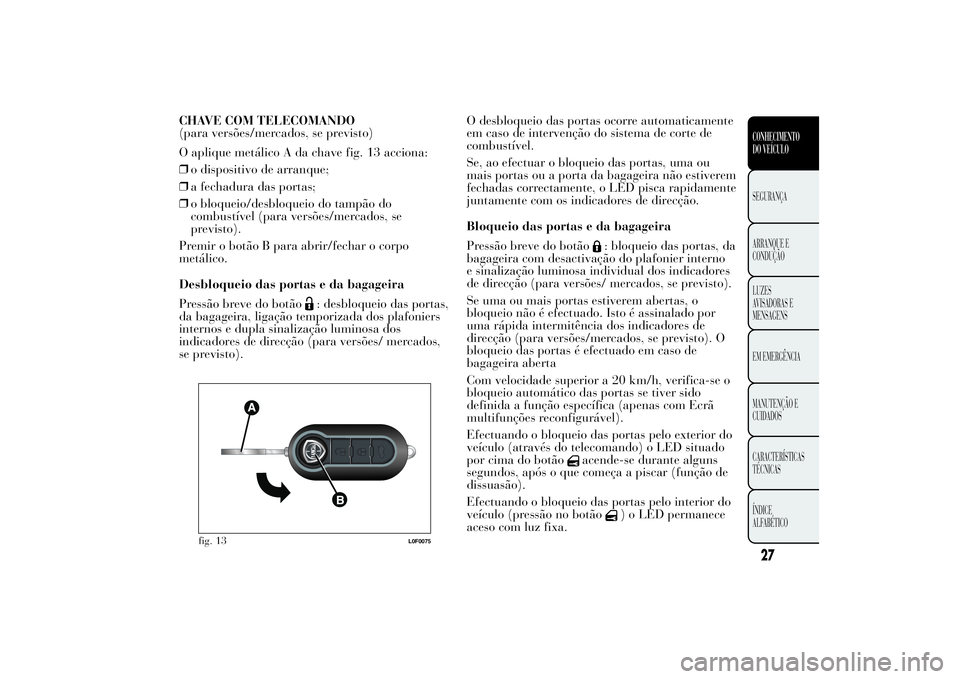

CHAVE COM TELECOMANDO
(para versões/mercados, se previsto)
O aplique metálico A da chave fig. 13 acciona:
❒o dispositivo de arranque;
❒a fechadura das portas;
❒o bloqueio/desbloqueio do tampão do
combustível (para versões/mercados, se
previsto).
Premir o botão B para abrir/fechar o corpo
metálico.
Desbloqueio das portas e da bagageira
Pressão breve do botão
: desbloqueio das portas,
da bagageira, ligação temporizada dos plafoniers
internos e dupla sinalização luminosa dos
indicadores de direcção (para versões/ mercados,
se previsto).O desbloqueio das portas ocorre automaticamente
em caso de intervenção do sistema de corte de
combustível.
Se, ao efectuar o bloqueio das portas, uma ou
mais portas ou a porta da bagageira não estiverem
fechadas correctamente, o LED pisca rapidamente
juntamente com os indicadores de direcção.
Bloqueio das portas e da bagageira
Pressão breve do botão
: bloqueio das portas, da
bagageira com desactivação do plafonier interno
e sinalização luminosa individual dos indicadores
de direcção (para versões/ mercados, se previsto).
Se uma ou mais portas estiverem abertas, o
bloqueio não é efectuado. Isto é assinalado por
uma rápida intermitência dos indicadores de
direcção (para versões/mercados, se previsto). O
bloqueio das portas é efectuado em caso de
bagageira aberta
Com velocidade superior a 20 km/h, verifica-se o
bloqueio automático das portas se tiver sido
definida a função específica (apenas com Ecrã
multifunções reconfigurável).
Efectuando o bloqueio das portas pelo exterior do
veículo (através do telecomando) o LED situado
por cima do botão
acende-se durante alguns
segundos, após o que começa a piscar (função de
dissuasão).
Efectuando o bloqueio das portas pelo interior do
veículo (pressão no botão
) o LED permanece
aceso com luz fixa.
fig. 13
L0F0075
27CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

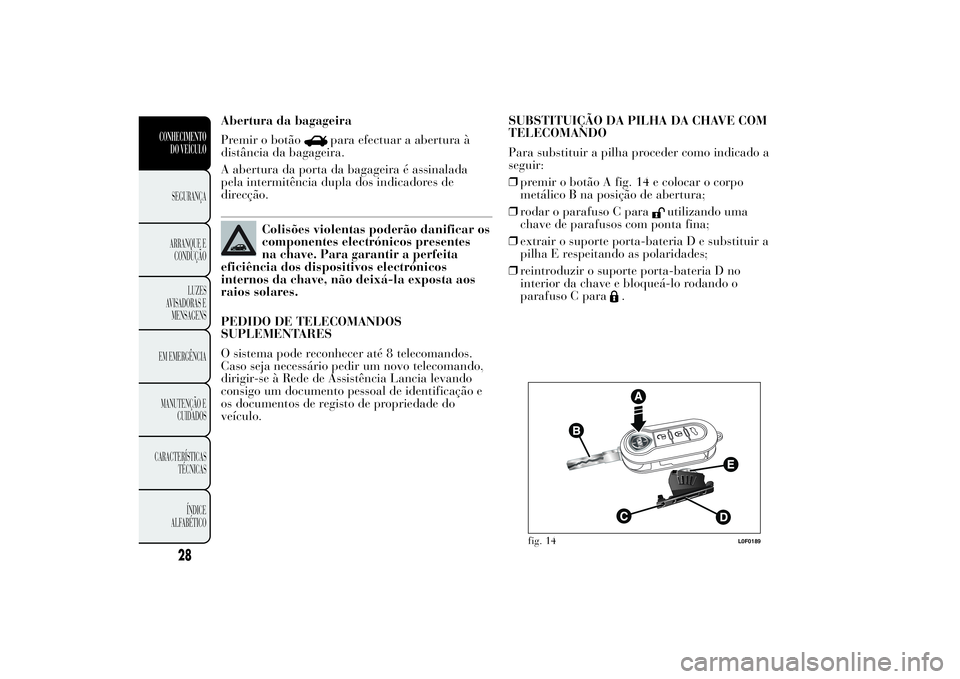

Abertura da bagageira
Premir o botão
para efectuar a abertura à
distância da bagageira.
A abertura da porta da bagageira é assinalada
pela intermitência dupla dos indicadores de
direcção.
Colisões violentas poderão danificar os
componentes electrónicos presentes
na chave. Para garantir a perfeita
eficiência dos dispositivos electrónicos
internos da chave, não deixá-la exposta aos
raios solares.
PEDIDO DE TELECOMANDOS
SUPLEMENTARES
O sistema pode reconhecer até 8 telecomandos.
Caso seja necessário pedir um novo telecomando,
dirigir-se à Rede de Assistência Lancia levando
consigo um documento pessoal de identificação e
os documentos de registo de propriedade do
veículo.SUBSTITUIÇÃO DA PILHA DA CHAVE COM
TELECOMANDO
Para substituir a pilha proceder como indicado a
seguir:
❒premir o botão A fig. 14 e colocar o corpo
metálico B na posição de abertura;
❒rodar o parafuso C para
utilizando uma
chave de parafusos com ponta fina;
❒extrair o suporte porta-bateria D e substituir a
pilha E respeitando as polaridades;
❒reintroduzir o suporte porta-bateria D no
interior da chave e bloqueá-lo rodando o
parafuso C para
.
fig. 14
L0F0189
28
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
