TECHNISCHE DATEN

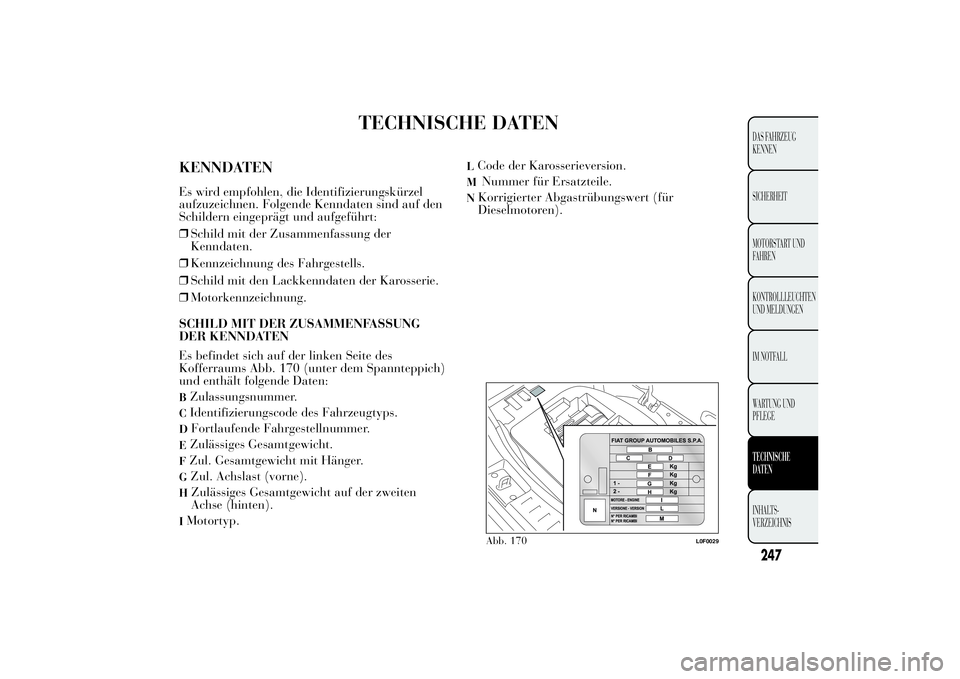

KENNDATENEs wird empfohlen, die Identifizierungskürzel
aufzuzeichnen. Folgende Kenndaten sind auf den
Schildern eingeprägt und aufgeführt:
❒Schild mit der Zusammenfassung der
Kenndaten.
❒Kennzeichnung des Fahrgestells.
❒Schild mit den Lackkenndaten der Karosserie.
❒Motorkennzeichnung.
SCHILD MIT DER ZUSAMMENFASSUNG
DER KENNDATEN
Es befindet sich auf der linken Seite des
Kofferraums Abb. 170 (unter dem Spannteppich)
und enthält folgende Daten:BZulassungsnummer.CIdentifizierungscode des Fahrzeugtyps.D
Fortlaufende Fahrgestellnummer.
EZulässiges Gesamtgewicht.FZul. Gesamtgewicht mit Hänger.G
Zul. Achslast (vorne).
H
Zulässiges Gesamtgewicht auf der zweiten
Achse (hinten).
IMotortyp.
LCode der Karosserieversion.M
Nummer für Ersatzteile.
N
Korrigierter Abgastrübungswert (für
Dieselmotoren).Abb. 170
L0F0029
247DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

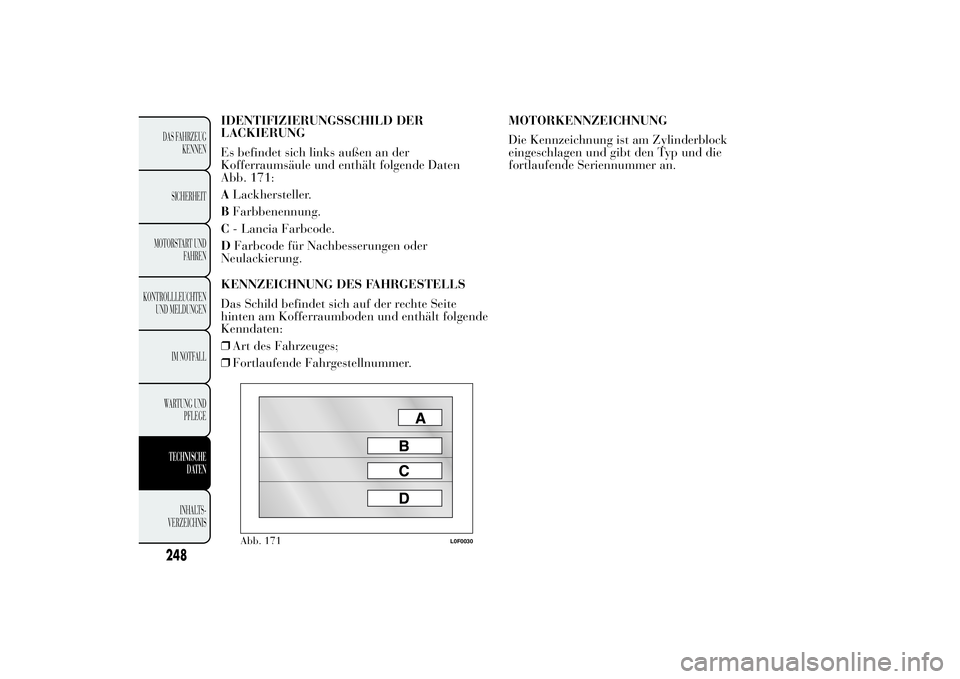

IDENTIFIZIERUNGSSCHILD DER
LACKIERUNG
Es befindet sich links außen an der
Kofferraumsäule und enthält folgende Daten
Abb. 171:
ALackhersteller.
BFarbbenennung.
C- Lancia Farbcode.
DFarbcode für Nachbesserungen oder
Neulackierung.
KENNZEICHNUNG DES FAHRGESTELLS
Das Schild befindet sich auf der rechte Seite
hinten am Kofferraumboden und enthält folgende
Kenndaten:
❒Art des Fahrzeuges;
❒Fortlaufende Fahrgestellnummer.MOTORKENNZEICHNUNG
Die Kennzeichnung ist am Zylinderblock
eingeschlagen und gibt den Typ und die
fortlaufende Seriennummer an.
Abb. 171
L0F0030
248DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

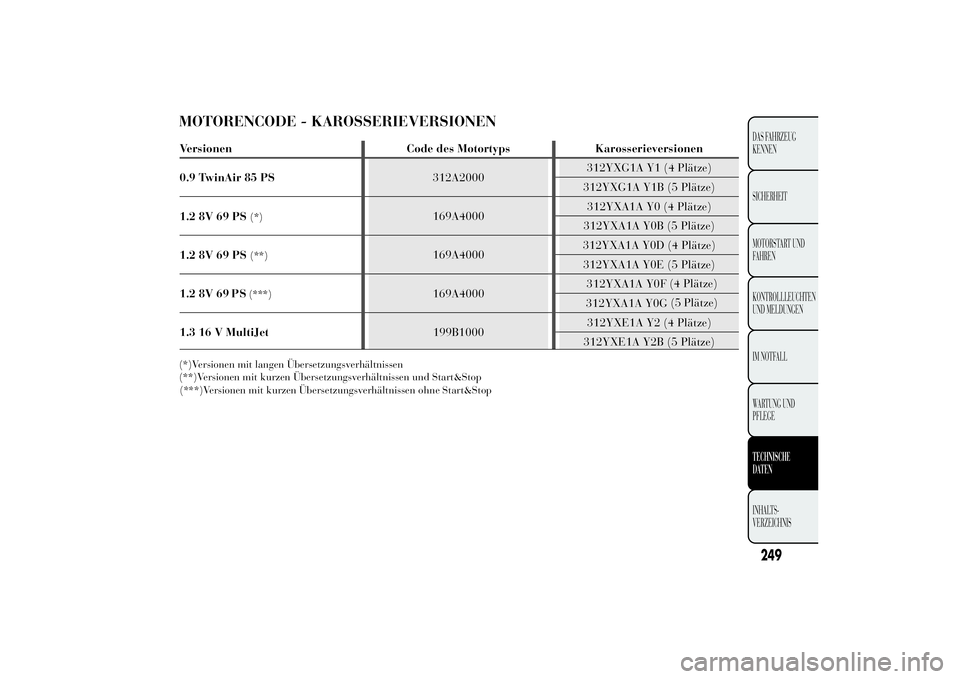

MOTORENCODE - KAROSSERIEVERSIONEN(*)Versionen mit langen Übersetzungsverhältnissen
(**)Versionen mit kurzen Übersetzungsverhältnissen und Start&Stop
249DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS
(***)Versionen mit kurzen Übersetzungsverhältnissenohne Start&StopVersionen Code des Motortyps Karosserieversionen
0.9 TwinAir 85 PS312A2000312YXG1A Y1 (4 Plätze)
312YXG1A Y1B (5 Plätze)
1.2 8V 69 PS
(*)
169A4000312YXA1A Y0 (4 Plätze)
312YXA1A Y0B (5 Plätze)
1.2 8V 69 PS
(**)
169A4000312YXA1A Y0D (4 Plätze)
312YXA1A Y0E (5 Plätze)
1.2 8V 69
(***)
169A4000312YXA1A Y0F
312YXA1A Y0G
1.3 16 V MultiJet199B1000312YXE1A Y2 (4 Plätze)
312YXE1A Y2B (5 Plätze) PS

(4 Plätze)
(5 Plätze)

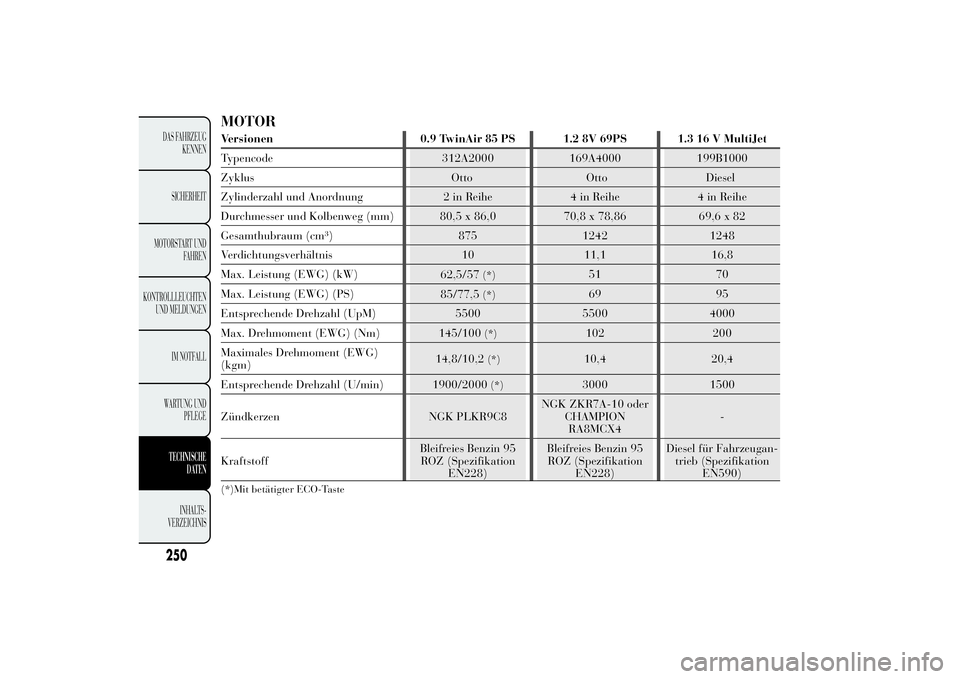

MOTORVersionen 0.9 TwinAir 85 PS 1.2 8V 69PS 1.3 16 V MultiJet
Typencode 312A2000 169A4000 199B1000
Diesel
Zylinderzahl und Anordnung 2 in Reihe 4 in Reihe 4 in Reihe
Durchmesser und Kolbenweg (mm) 80,5 x 86,0 70,8 x 78,86 69,6 x 82
Gesamthubraum (cm³) 875 1242 1248
Verdichtungsverhältnis 10 11,1 16,8
Max. Leistung (EWG) (kW)
62,5/57
(*)
51 70
Max. Leistung (EWG) (PS)
85/77,5
(*)
69 95
Entsprechende Drehzahl (UpM) 5500 5500 4000
Max. Drehmoment (EWG) (Nm)
145/100
(*)
102 200
Maximales Drehmoment (EWG)
(kgm)14,8/10,2
(*)
10,4 20,4
Entsprechende Drehzahl (U/min)
1900/2000
(*)
3000 1500
Zündkerzen NGK PLKR9C8NGK ZKR7A-10 oder
CHAMPION
RA8MCX4-
KraftstoffBleifreies Benzin 95
ROZ (Spezifikation
EN228)Bleifreies Benzin 95
ROZ (Spezifikation
EN228)Diesel für Fahrzeugan-
trieb (Spezifikation
EN590)
(*)Mit betätigter ECO-Taste
250DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS
Otto Otto Zyklus

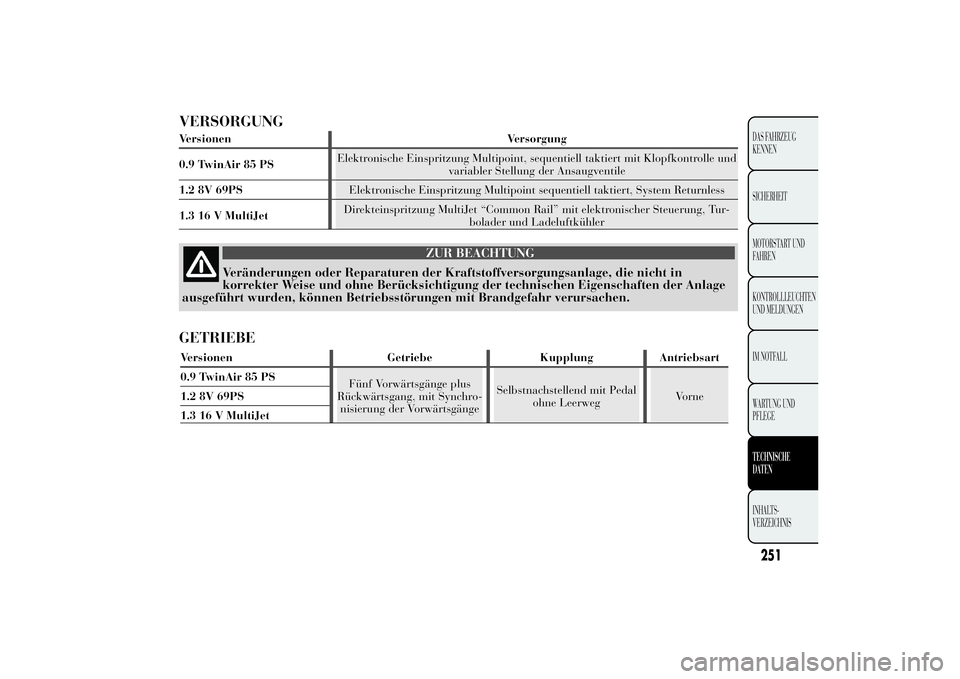

VERSORGUNGVersionen Versorgung
0.9 TwinAir 85 PSElektronische Einspritzung Multipoint, sequentiell taktiert mit Klopfkontrolle und
variabler Stellung der Ansaugventile
1.2 8V 69PSElektronische Einspritzung Multipoint sequentiell taktiert, System Returnless
1.3 16 V MultiJetDirekteinspritzung MultiJet “Common Rail” mit elektronischer Steuerung, Tur-
bolader und Ladeluftkühler
ZUR BEACHTUNG
Veränderungen oder Reparaturen der Kraftstoffversorgungsanlage, die nicht in
korrekter Weise und ohne Berücksichtigung der technischen Eigenschaften der Anlage
ausgeführt wurden, können Betriebsstörungen mit Brandgefahr verursachen.
GETRIEBEVersionen Getriebe Kupplung Antriebsart
0.9 TwinAir 85 PS
Fünf Vorwärtsgänge plus
Rückwärtsgang, mit Synchro-
nisierung der VorwärtsgängeSelbstnachstellend mit Pedal
ohne LeerwegVorne 1.2 8V 69PS
1.3 16 V MultiJet
251DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

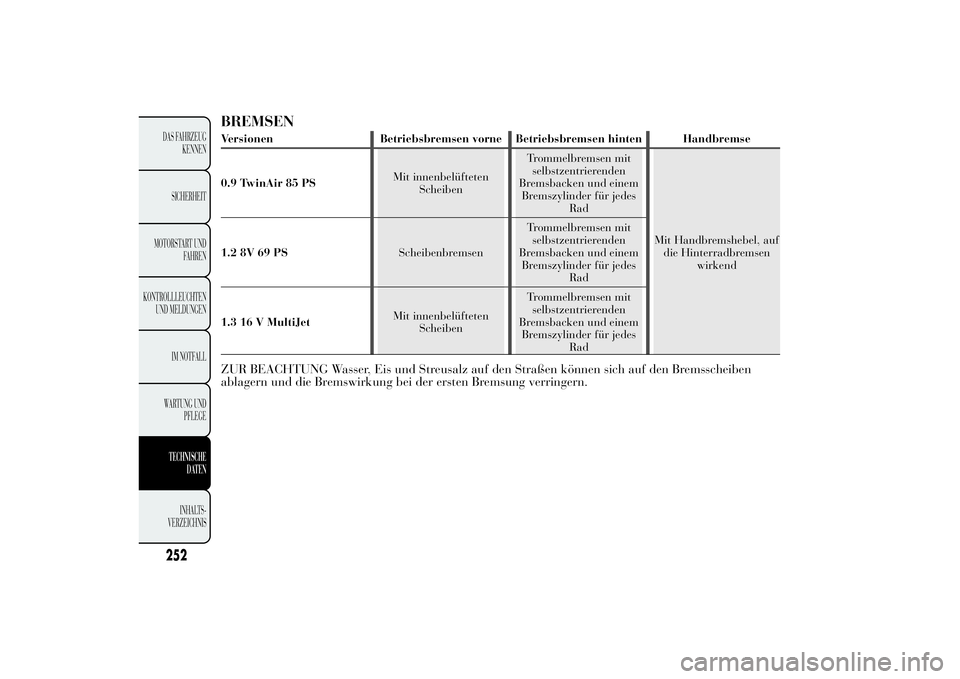

BREMSENVersionen Betriebsbremsen vorne Betriebsbremsen hinten Handbremse
0.9 TwinAir 85 PSMit innenbelüfteten
ScheibenTrommelbremsen mit
selbstzentrierenden
Bremsbacken und einem
Bremszylinder für jedes
Rad
Mit Handbremshebel, auf
die Hinterradbremsen
wirkend 1.2 8V 69 PSScheibenbremsenTrommelbremsen mit
selbstzentrierenden
Bremsbacken und einem
Bremszylinder für jedes
Rad
1.3 16 V MultiJetMit innenbelüfteten
ScheibenTrommelbremsen mit
selbstzentrierenden
Bremsbacken und einem
Bremszylinder für jedes
RadZUR BEACHTUNG Wasser, Eis und Streusalz auf den Straßen können sich auf den Bremsscheiben
ablagern und die Bremswirkung bei der ersten Bremsung verringern.
252DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

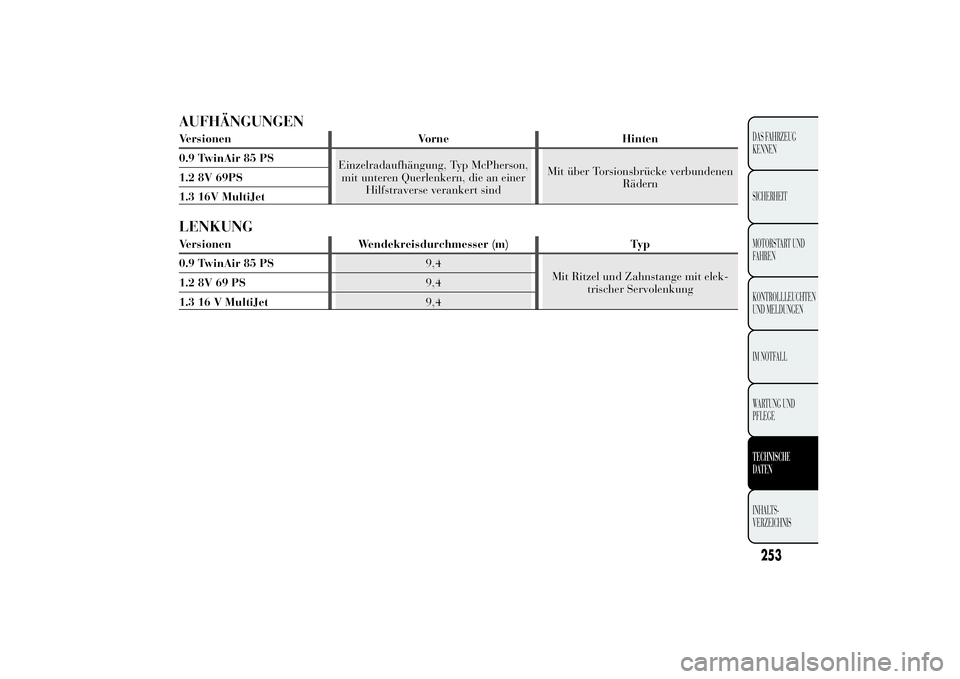

AUFHÄNGUNGENVersionen Vorne Hinten
0.9 TwinAir 85 PS
Einzelradaufhängung, Typ McPherson,
mit unteren Querlenkern, die an einer
Hilfstraverse verankert sindMit über Torsionsbrücke verbundenen
Rädern 1.2 8V 69PS
1.3 16V MultiJetLENKUNGVersionen Wendekreisdurchmesser (m) Typ
0.9 TwinAir 85 PS9,4
Mit Ritzel und Zahnstange mit elek-
trischer Servolenkung 1.2 8V 69 PS9,4
1.3 16 V MultiJet9,4
253DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

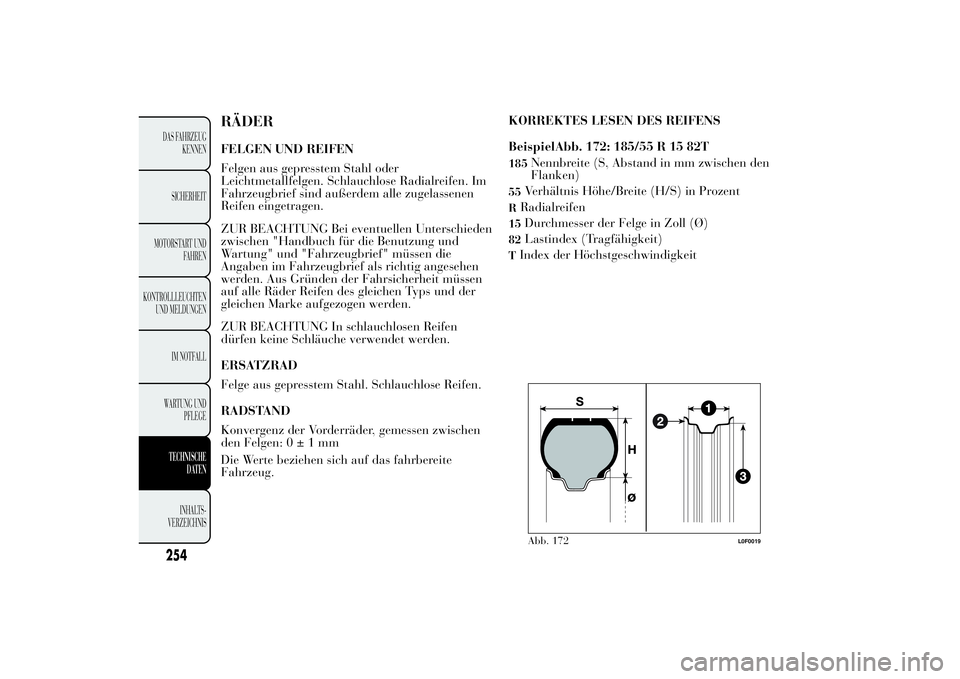

RÄDERFELGEN UND REIFEN
Felgen aus gepresstem Stahl oder
Leichtmetallfelgen. Schlauchlose Radialreifen. Im
Fahrzeugbrief sind außerdem alle zugelassenen
Reifen eingetragen.
ZUR BEACHTUNG Bei eventuellen Unterschieden
zwischen "Handbuch für die Benutzung und
Wartung" und "Fahrzeugbrief" müssen die
Angaben im Fahrzeugbrief als richtig angesehen
werden. Aus Gründen der Fahrsicherheit müssen
auf alle Räder Reifen des gleichen Typs und der
gleichen Marke aufgezogen werden.
ZUR BEACHTUNG In schlauchlosen Reifen
dürfen keine Schläuche verwendet werden.
ERSATZRAD
Felge aus gepresstem Stahl. Schlauchlose Reifen.
RADSTAND
Konvergenz der Vorderräder, gemessen zwischen
den Felgen:0±1mm
Die Werte beziehen sich auf das fahrbereite
Fahrzeug.KORREKTES LESEN DES REIFENS
BeispielAbb. 172: 185/55 R 15 82T
185
Nennbreite (S, Abstand in mm zwischen den
Flanken)
55
Verhältnis Höhe/Breite (H/S) in Prozent
R
Radialreifen
15
Durchmesser der Felge in Zoll (Ø)
82
Lastindex (Tragfähigkeit)
TIndex der HöchstgeschwindigkeitAbb. 172
L0F0019
254DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

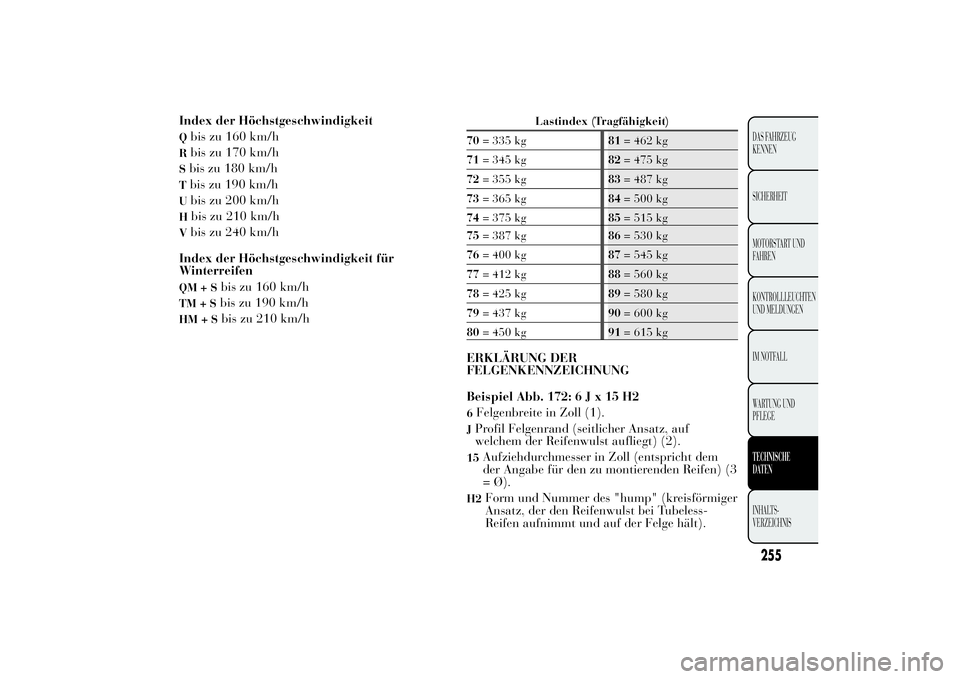

Index der HöchstgeschwindigkeitQ
bis zu 160 km/h
R
bis zu 170 km/h
Sbis zu 180 km/hTbis zu 190 km/hU
bis zu 200 km/h
H
bis zu 210 km/h
V
bis zu 240 km/h
Index der Höchstgeschwindigkeit für
Winterreifen
QM+S
bis zu 160 km/h
TM+S
bis zu 190 km/h
HM+S
bis zu 210 km/h
Lastindex (Tragfähigkeit)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kgERKLÄRUNG DER
FELGENKENNZEICHNUNG
Beispiel Abb. 172:6Jx15H26Felgenbreite in Zoll (1).JProfil Felgenrand (seitlicher Ansatz, auf
welchem der Reifenwulst aufliegt) (2).15
Aufziehdurchmesser in Zoll (entspricht dem
der Angabe für den zu montierenden Reifen) (3
= Ø).
H2
Form und Nummer des "hump" (kreisförmiger
Ansatz, der den Reifenwulst bei Tubeless-
Reifen aufnimmt und auf der Felge hält).
255DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

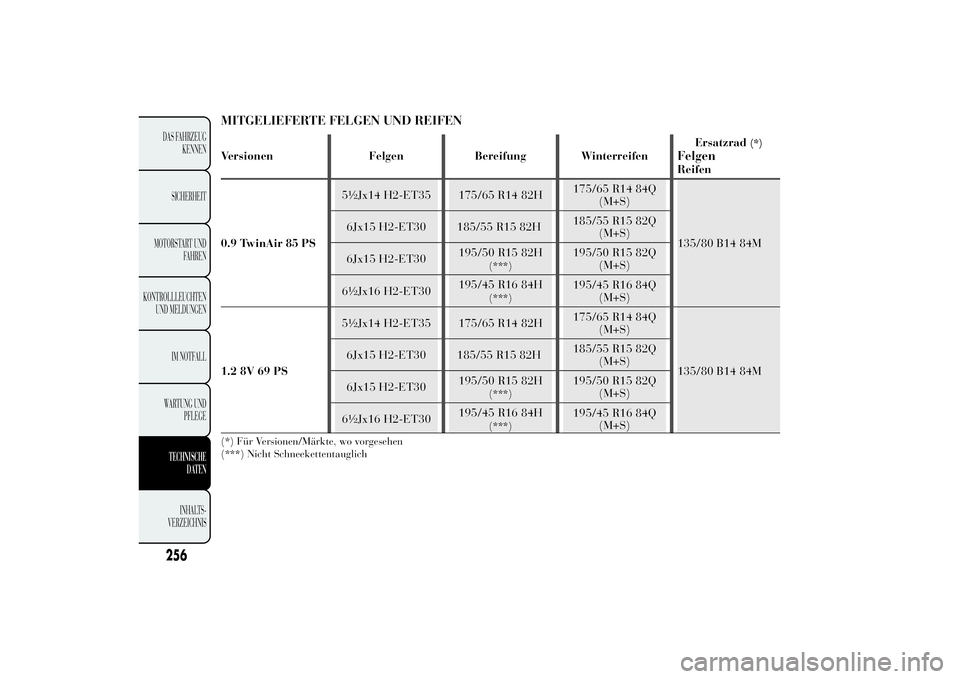

MITGELIEFERTE FELGEN UND REIFENVersionen Felgen Bereifung WinterreifenErsatzrad
(*)
FelgenReifen
0.9 TwinAir 85 PS5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
1.2 8V 69 PS5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Für Versionen/Märkte, wo vorgesehen
(***) Nicht Schneekettentauglich
