Lancia Ypsilon 2013 Betriebsanleitung (in German)

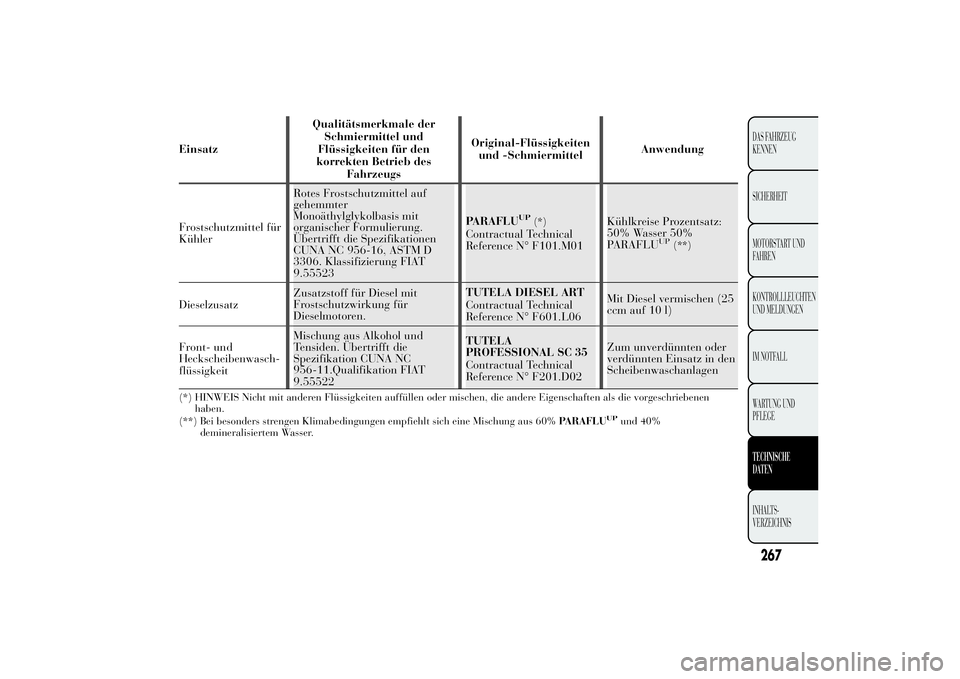

EinsatzQualitätsmerkmale der
Schmiermittel und
Flüssigkeiten für den
korrekten Betrieb des
FahrzeugsOriginal-Flüssigkeiten
und -SchmiermittelAnwendung
Frostschutzmittel für
KühlerRotes Frostschutzmittel auf
gehemmter
Monoäthylglykolbasis mit
organischer Formulierung.
Übertrifft die Spezifikationen
CUNA NC 956-16, ASTM D
3306. Klassifizierung FIAT
9.55523PARAFLU
UP
(*)
Contractual Technical
Reference N° F101.M01Kühlkreise Prozentsatz:
50% Wasser 50%
PARAFLU
UP
(**)
DieselzusatzZusatzstoff für Diesel mit
Frostschutzwirkung für
Dieselmotoren.TUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Mit Diesel vermischen (25
ccm auf 10 l)
Front- und
HeckscheibenwaschMischung aus Alkohol und
Tensiden. Übertrifft die
Spezifikation CUNA NC
956-11.Qualifikation FIAT
9.55522TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Zum unverdünnten oder
verdünnten Einsatz in den
Scheibenwaschanlagen(*) HINWEIS Nicht mit anderen Flüssigkeiten auffüllen oder mischen, die andere Eigenschaften als die vorgeschriebenen
haben.
(**) Bei besonders strengen Klimabedingungen empfiehlt sich eine Mischung aus 60%PARAFLU
UP
und 40%
demineralisiertem Wasser.
267DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS
flüssigkeit-

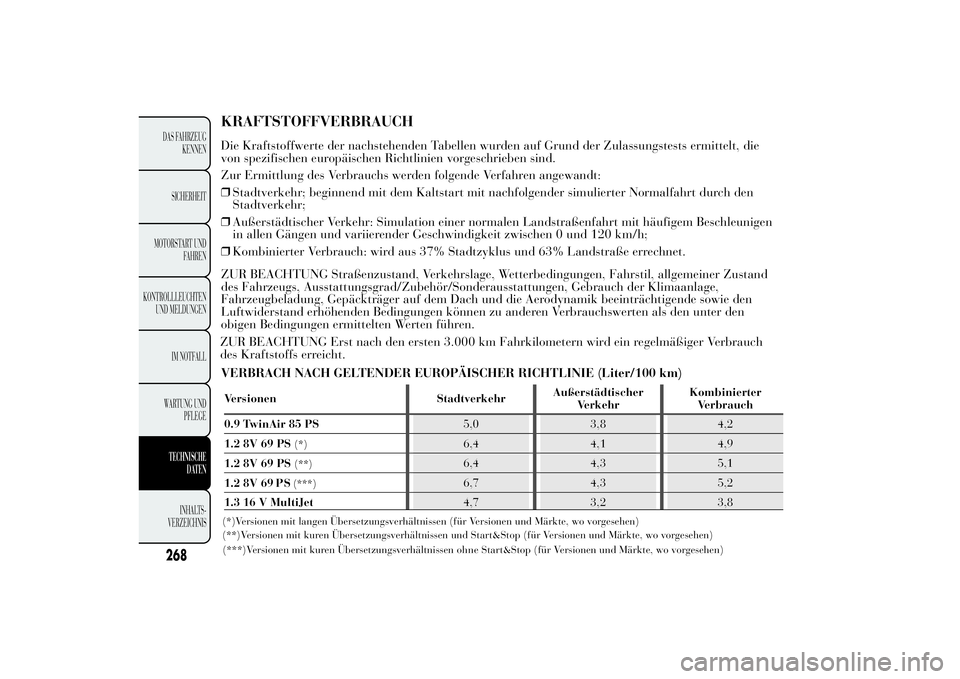

KRAFTSTOFFVERBRAUCHDie Kraftstoffwerte der nachstehenden Tabellen wurden auf Grund der Zulassungstests ermittelt, die
von spezifischen europäischen Richtlinien vorgeschrieben sind.
Zur Ermittlung des Verbrauchs werden folgende Verfahren angewandt:
❒Stadtverkehr; beginnend mit dem Kaltstart mit nachfolgender simulierter Normalfahrt durch den
Stadtverkehr;
❒Außerstädtischer Verkehr: Simulation einer normalen Landstraßenfahrt mit häufigem Beschleunigen
in allen Gängen und variierender Geschwindigkeit zwischen 0 und 120 km/h;
❒Kombinierter Verbrauch: wird aus 37% Stadtzyklus und 63% Landstraße errechnet.
ZUR BEACHTUNG Straßenzustand, Verkehrslage, Wetterbedingungen, Fahrstil, allgemeiner Zustand
des Fahrzeugs, Ausstattungsgrad/Zubehör/Sonderausstattungen, Gebrauch der Klimaanlage,
Fahrzeugbeladung, Gepäckträger auf dem Dach und die Aerodynamik beeinträchtigende sowie den
Luftwiderstand erhöhenden Bedingungen können zu anderen Verbrauchswerten als den unter den
obigen Bedingungen ermittelten Werten führen.
VERBRACH NACH GELTENDER EUROPÄISCHER RICHTLINIE (Liter/100 km)
268DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS
(*)Versionen mit langen Übersetzungsverhältnissen (für Versionen und Märkte, wo vorgesehen)
(**)Versionen mit kuren Übersetzungsverhältnissen und Start&Stop (für Versionen und Märkte, wo vorgesehen)
(***)Versionen mit kuren Übersetzungsverhältnissenohne Start&Stop (für Versionen und Märkte, wo vorgesehen)Versionen StadtverkehrAußerstädtischer
VerkehrKombinierter
Verbrauch
0.9 TwinAir 85 PS5,0 3,8 4,2
1.2 8V 69 PS
(*)
6,4 4,1 4,9
1.2 8V 69 PS
(**)
6,4 4,3 5,1
1.2 8V 69 P S6,7 4,3 5,2
1.3 16 V MultiJet4,7 3,2 3,8
(***)
ZUR BEACHTUNG Erst nach den ersten 3.000 km Fahrkilometern wird ein regelmäßiger Verbrauch
des Kraftstoffs erreicht.

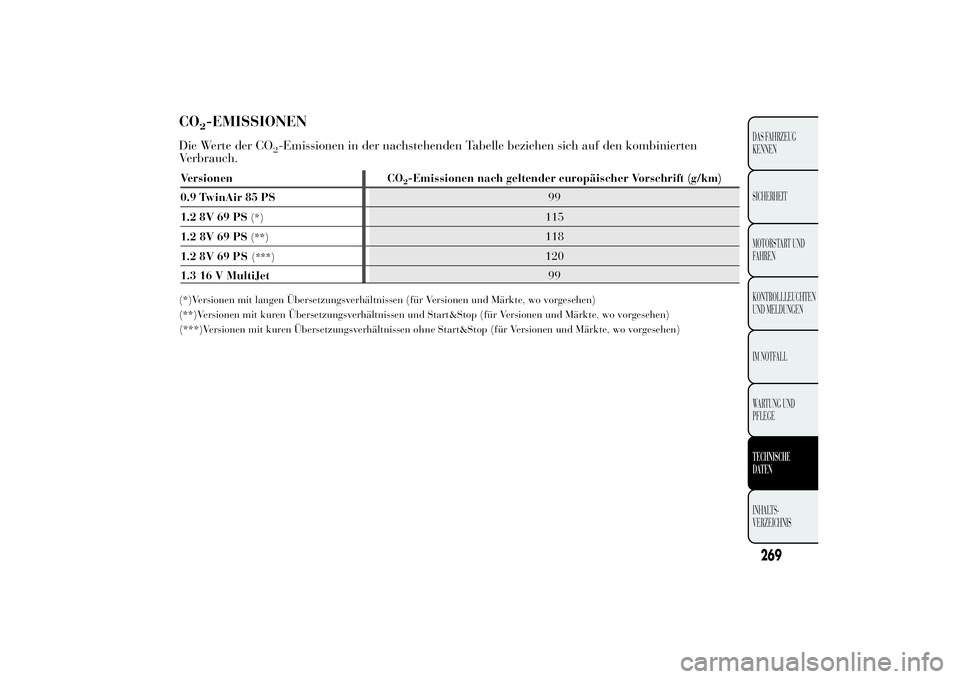

CO
2-EMISSIONEN
Die Werte der CO
2-Emissionen in der nachstehenden Tabelle beziehen sich auf den kombinierten
Verbrauch.
(*)Versionen mit langen Übersetzungsverhältnissen (für Versionen und Märkte, wo vorgesehen)
(**)Versionen mit kuren Übersetzungsverhältnissen und Start&Stop (für Versionen und Märkte, wo vorgesehen)
269DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS
Versionen CO
2-Emissionen nach geltender europäischer Vorschrift (g/km)
0.9 TwinAir 85 PS99
1.2 8V 69 PS
(*)
115
1.2 8V 69 PS
(**)
118
1.28V69
(***)
120
1.3 16 V MultiJet99 PS


(***)Versionen mit kuren Übersetzungsverhältnissenohne Start&Stop (für Versionen und Märkte, wo vorgesehen)

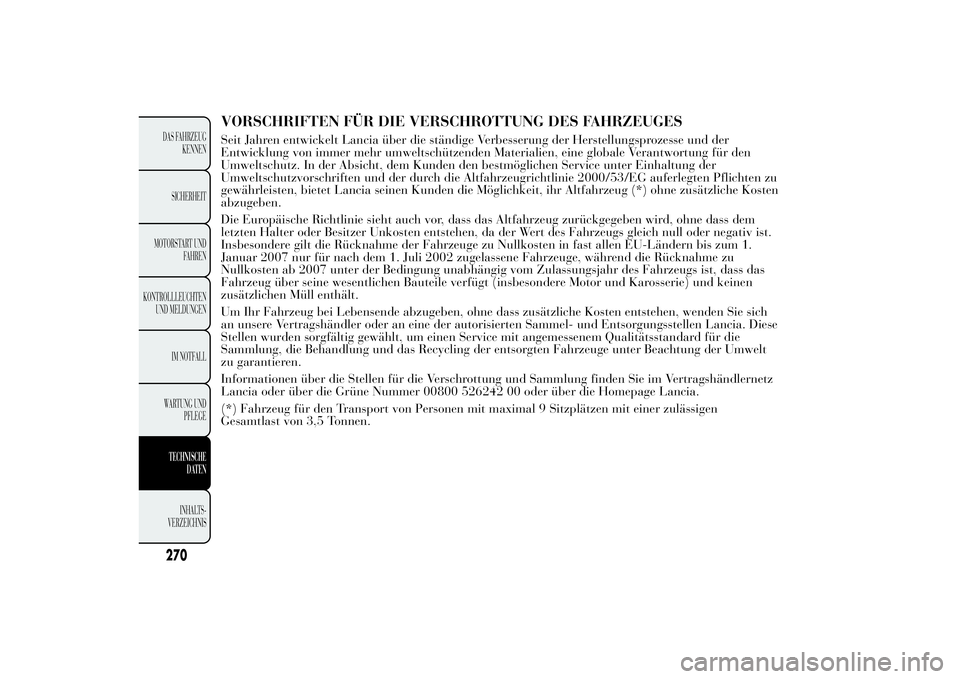

VORSCHRIFTEN FÜR DIE VERSCHROTTUNG DES FAHRZEUGESSeit Jahren entwickelt Lancia über die ständige Verbesserung der Herstellungsprozesse und der
Entwicklung von immer mehr umweltschützenden Materialien, eine globale Verantwortung für den
Umweltschutz. In der Absicht, dem Kunden den bestmöglichen Service unter Einhaltung der
Umweltschutzvorschriften und der durch die Altfahrzeugrichtlinie 2000/53/EG auferlegten Pflichten zu
gewährleisten, bietet Lancia seinen Kunden die Möglichkeit, ihr Altfahrzeug (*) ohne zusätzliche Kosten
abzugeben.
Die Europäische Richtlinie sieht auch vor, dass das Altfahrzeug zurückgegeben wird, ohne dass dem
letzten Halter oder Besitzer Unkosten entstehen, da der Wert des Fahrzeugs gleich null oder negativ ist.
Insbesondere gilt die Rücknahme der Fahrzeuge zu Nullkosten in fast allen EU-Ländern bis zum 1.
Januar 2007 nur für nach dem 1. Juli 2002 zugelassene Fahrzeuge, während die Rücknahme zu
Nullkosten ab 2007 unter der Bedingung unabhängig vom Zulassungsjahr des Fahrzeugs ist, dass das
Fahrzeug über seine wesentlichen Bauteile verfügt (insbesondere Motor und Karosserie) und keinen
zusätzlichen Müll enthält.
Um Ihr Fahrzeug bei Lebensende abzugeben, ohne dass zusätzliche Kosten entstehen, wenden Sie sich
an unsere Vertragshändler oder an eine der autorisierten Sammel- und Entsorgungsstellen Lancia. Diese
Stellen wurden sorgfältig gewählt, um einen Service mit angemessenem Qualitätsstandard für die
Sammlung, die Behandlung und das Recycling der entsorgten Fahrzeuge unter Beachtung der Umwelt
zu garantieren.
Informationen über die Stellen für die Verschrottung und Sammlung finden Sie im Vertragshändlernetz
Lancia oder über die Grüne Nummer 00800 526242 00 oder über die Homepage Lancia.
(*) Fahrzeug für den Transport von Personen mit maximal 9 Sitzplätzen mit einer zulässigen
Gesamtlast von 3,5 Tonnen.
270DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

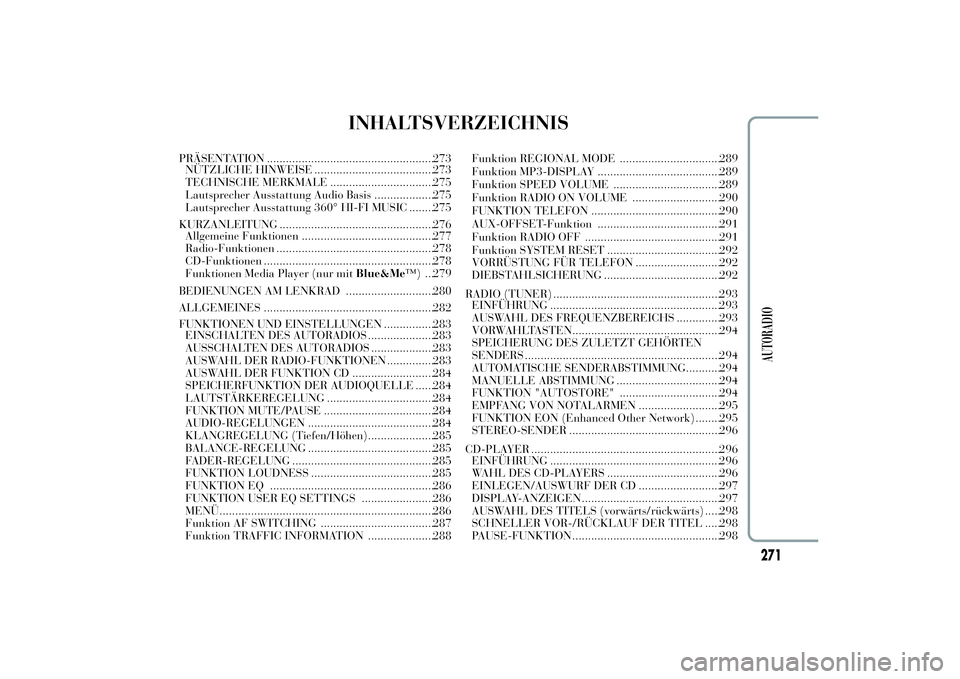

INHALTSVERZEICHNIS
PRÄSENTATION .....................................................273
NÜTZLICHE HINWEISE ......................................273
TECHNISCHE MERKMALE .................................275
Lautsprecher Ausstattung Audio Basis ...................275
Lautsprecher Ausstattung 360° HI-FI MUSIC ........275

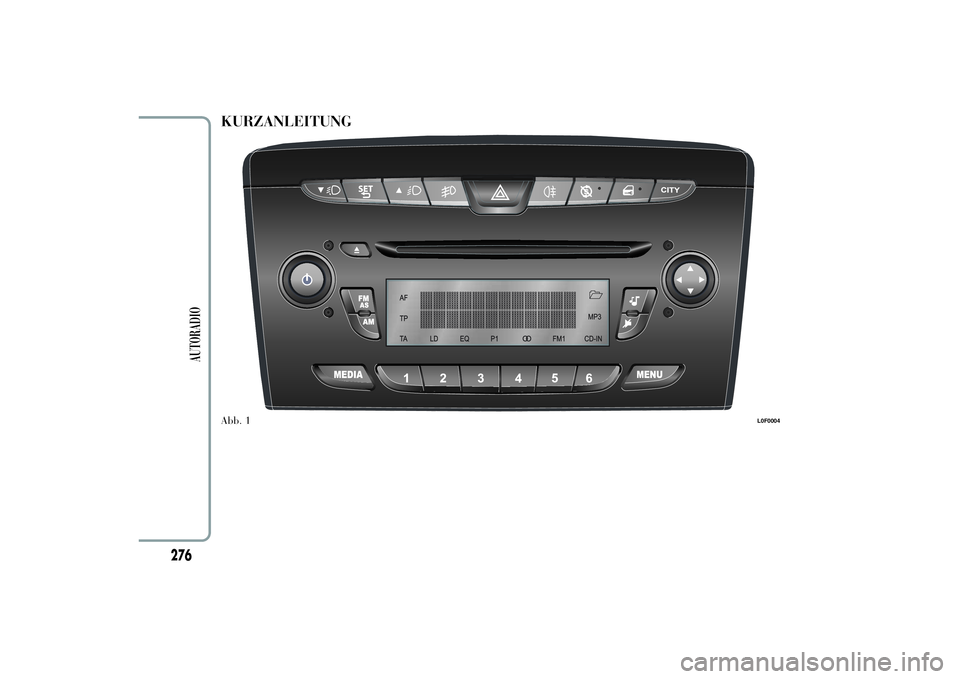

KURZANLEITUNG .................................................276
Allgemeine Funktionen ..........................................277
Radio-Funktionen ..................................................278
CD-Funktionen ......................................................278
Funktionen Media Player (nur mitBlue&Me™) ...279
BEDIENUNGEN AM LENKRAD ............................280
ALLGEMEINES ......................................................282
FUNKTIONEN UND EINSTELLUNGEN ................283
EINSCHALTEN DES AUTORADIOS .....................283
AUSSCHALTEN DES AUTORADIOS ....................283
AUSWAHL DER RADIO-FUNKTIONEN ...............283
AUSWAHL DER FUNKTION CD ..........................284
SPEICHERFUNKTION DER AUDIOQUELLE ......284
LAUTSTÄRKEREGELUNG ..................................284
FUNKTION MUTE/PAUSE ...................................284
AUDIO-REGELUNGEN ........................................284
KLANGREGELUNG (Tiefen/Höhen).....................285
BALANCE-REGELUNG ........................................285
FADER-REGELUNG .............................................285
FUNKTION LOUDNESS .......................................285
FUNKTION EQ ....................................................286
FUNKTION USER EQ SETTINGS .......................286
MENÜ....................................................................286
Funktion AF SWITCHING ....................................287
Funktion TRAFFIC INFORMATION .....................288Funktion REGIONAL MODE ................................289
Funktion MP3-DISPLAY .......................................289
Funktion SPEED VOLUME ..................................289
Funktion RADIO ON VOLUME ............................290
FUNKTION TELEFON .........................................290
AUX-OFFSET-Funktion .......................................291
Funktion RADIO OFF ...........................................291
Funktion SYSTEM RESET ....................................292
VORRÜSTUNG FÜR TELEFON ...........................292
DIEBSTAHLSICHERUNG .....................................292
RADIO (TUNER) .....................................................293
EINFÜHRUNG ......................................................293
AUSWAHL DES FREQUENZBEREICHS ..............293
VORWAHLTASTEN...............................................294
SPEICHERUNG DES ZULETZT GEHÖRTEN
SENDERS ..............................................................294
AUTOMATISCHE SENDERABSTIMMUNG...........294
MANUELLE ABSTIMMUNG .................................294
FUNKTION "AUTOSTORE" ................................294
EMPFANG VON NOTALARMEN ..........................295
FUNKTION EON (Enhanced Other Network)........295
STEREO-SENDER ................................................296
CD-PLAYER ............................................................296
EINFÜHRUNG ......................................................296
WAHL DES CD-PLAYERS ....................................296
EINLEGEN/AUSWURF DER CD ..........................297
DISPLAY-ANZEIGEN ............................................297
AUSWAHL DES TITELS (vorwärts/rückwärts) .....298
SCHNELLER VOR-/RÜCKLAUF DER TITEL .....298
PAUSE-FUNKTION ...............................................298
271
AUTORADIO

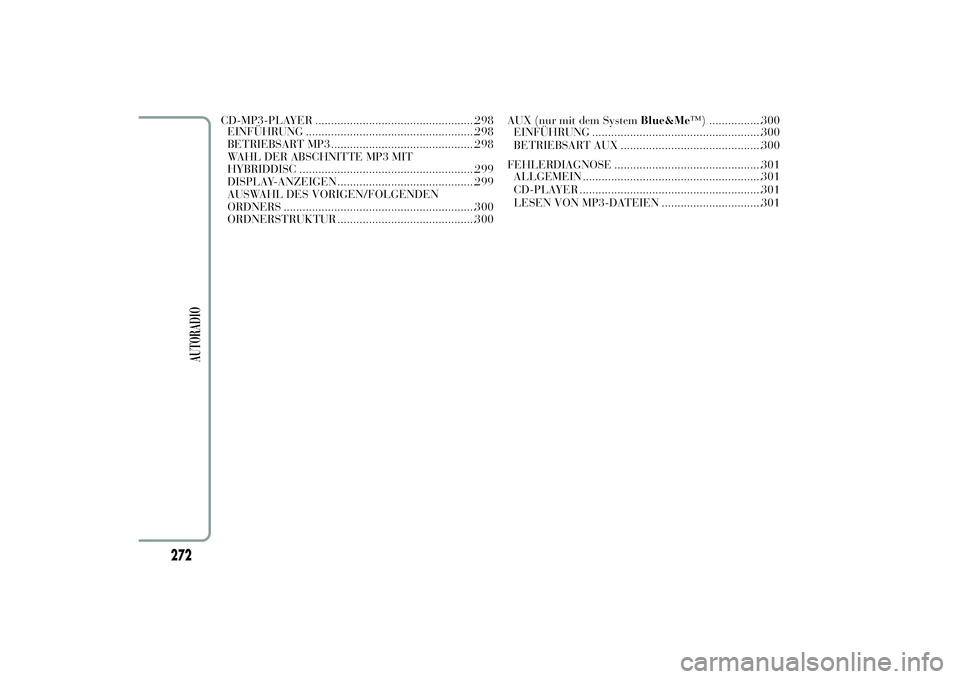

CD-MP3-PLAYER ...................................................298
EINFÜHRUNG ......................................................298
BETRIEBSART MP3 ..............................................298
WAHL DER ABSCHNITTE MP3 MIT
HYBRIDDISC ........................................................299
DISPLAY-ANZEIGEN ............................................299
AUSWAHL DES VORIGEN/FOLGENDEN
ORDNERS .............................................................300
ORDNERSTRUKTUR ............................................300AUX (nur mit dem SystemBlue&Me™) .................300
EINFÜHRUNG ......................................................300
BETRIEBSART AUX .............................................300
FEHLERDIAGNOSE ...............................................301
ALLGEMEIN .........................................................301
CD-PLAYER ..........................................................301
LESEN VON MP3-DATEIEN ................................301
272
AUTORADIO

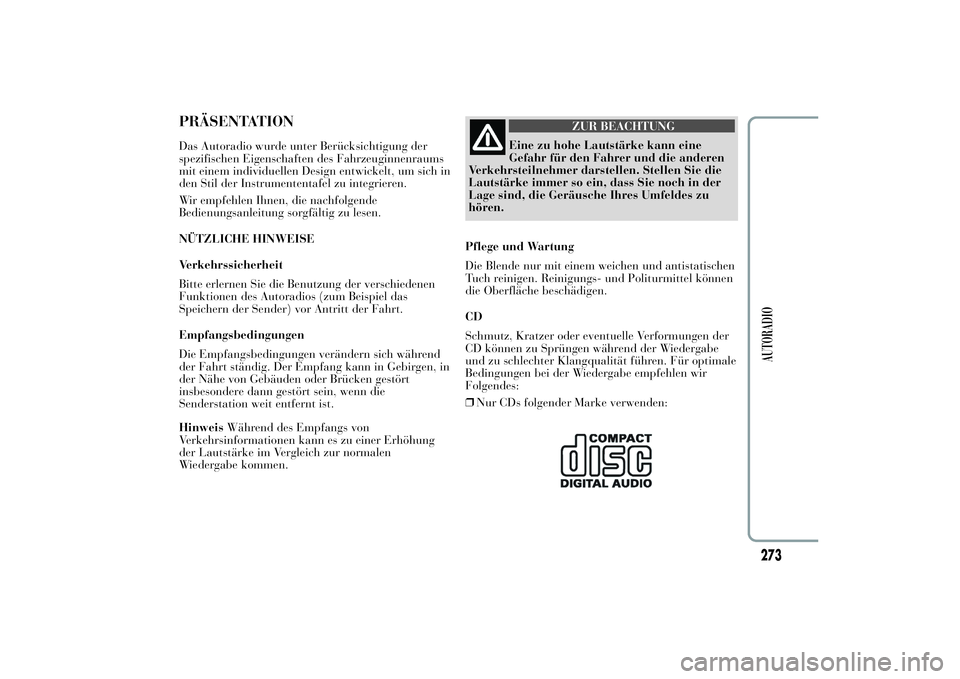

PRÄSENTATIONDas Autoradio wurde unter Berücksichtigung der
spezifischen Eigenschaften des Fahrzeuginnenraums
mit einem individuellen Design entwickelt, um sich in
den Stil der Instrumententafel zu integrieren.
Wir empfehlen Ihnen, die nachfolgende
Bedienungsanleitung sorgfältig zu lesen.
NÜTZLICHE HINWEISE
Verkehrssicherheit
Bitte erlernen Sie die Benutzung der verschiedenen
Funktionen des Autoradios (zum Beispiel das
Speichern der Sender) vor Antritt der Fahrt.
Empfangsbedingungen
Die Empfangsbedingungen verändern sich während
der Fahrt ständig. Der Empfang kann in Gebirgen, in
der Nähe von Gebäuden oder Brücken gestört
insbesondere dann gestört sein, wenn die
Senderstation weit entfernt ist.
HinweisWährend des Empfangs von
Verkehrsinformationen kann es zu einer Erhöhung
der Lautstärke im Vergleich zur normalen
Wiedergabe kommen.
ZUR BEACHTUNG
Eine zu hohe Lautstärke kann eine
Gefahr für den Fahrer und die anderen
Verkehrsteilnehmer darstellen. Stellen Sie die
Lautstärke immer so ein, dass Sie noch in der
Lage sind, die Geräusche Ihres Umfeldes zu
hören.
Pflege und Wartung
Die Blende nur mit einem weichen und antistatischen
Tuch reinigen. Reinigungs- und Politurmittel können
die Oberfläche beschädigen.
CD
Schmutz, Kratzer oder eventuelle Verformungen der
CD können zu Sprüngen während der Wiedergabe
und zu schlechter Klangqualität führen. Für optimale
Bedingungen bei der Wiedergabe empfehlen wir
Folgendes:
❒Nur CDs folgender Marke verwenden:
273
AUTORADIO

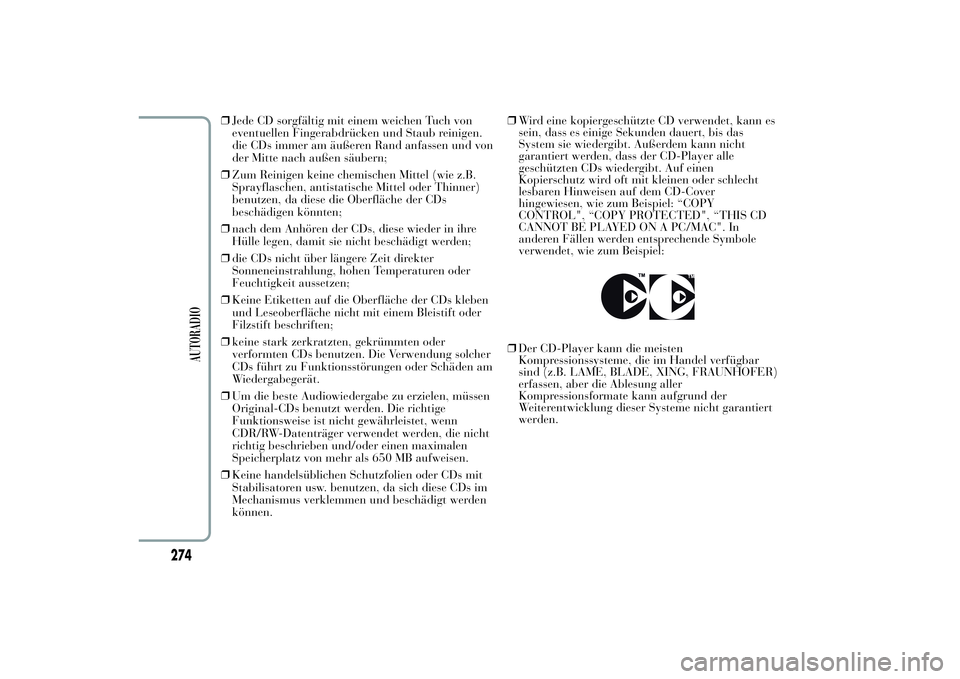

❒Jede CD sorgfältig mit einem weichen Tuch von
eventuellen Fingerabdrücken und Staub reinigen.
die CDs immer am äußeren Rand anfassen und von
der Mitte nach außen säubern;
❒Zum Reinigen keine chemischen Mittel (wie z.B.
Sprayflaschen, antistatische Mittel oder Thinner)
benutzen, da diese die Oberfläche der CDs
beschädigen könnten;
❒nach dem Anhören der CDs, diese wieder in ihre
Hülle legen, damit sie nicht beschädigt werden;
❒die CDs nicht über längere Zeit direkter
Sonneneinstrahlung, hohen Temperaturen oder
Feuchtigkeit aussetzen;
❒Keine Etiketten auf die Oberfläche der CDs kleben
und Leseoberfläche nicht mit einem Bleistift oder
Filzstift beschriften;
❒keine stark zerkratzten, gekrümmten oder
verformten CDs benutzen. Die Verwendung solcher
CDs führt zu Funktionsstörungen oder Schäden am
Wiedergabegerät.
❒Um die beste Audiowiedergabe zu erzielen, müssen
Original-CDs benutzt werden. Die richtige
Funktionsweise ist nicht gewährleistet, wenn
CDR/RW-Datenträger verwendet werden, die nicht
richtig beschrieben und/oder einen maximalen
Speicherplatz von mehr als 650 MB aufweisen.
❒Keine handelsüblichen Schutzfolien oder CDs mit
Stabilisatoren usw. benutzen, da sich diese CDs im
Mechanismus verklemmen und beschädigt werden
können.❒Wird eine kopiergeschützte CD verwendet, kann es
sein, dass es einige Sekunden dauert, bis das
System sie wiedergibt. Außerdem kann nicht
garantiert werden, dass der CD-Player alle
geschützten CDs wiedergibt. Auf einen
Kopierschutz wird oft mit kleinen oder schlecht
lesbaren Hinweisen auf dem CD-Cover
hingewiesen, wie zum Beispiel: “COPY
CONTROL", “COPY PROTECTED", “THIS CD
CANNOT BE PLAYED ON A PC/MAC". In
anderen Fällen werden entsprechende Symbole
verwendet, wie zum Beispiel:
❒Der CD-Player kann die meisten
Kompressionssysteme, die im Handel verfügbar
sind (z.B. LAME, BLADE, XING, FRAUNHOFER)
erfassen, aber die Ablesung aller
Kompressionsformate kann aufgrund der
Weiterentwicklung dieser Systeme nicht garantiert
werden.
274
AUTORADIO

TECHNISCHE MERKMALE
Lautsprecher Ausstattung Audio Basis
Vordere Lautsprecher
❒Nr. 2 Hochtöner
38 mm an der Türsäule;
❒Nr. 2 Mid-Woofer165 mm am Türpaneel.
Lautsprecher hinten
❒Nr. 2 Mid-Woofer165 mm am Türpaneel.
Lautsprecher Ausstattung 360° HI-FI MUSIC
(falls als Optional alternativ zur Ausstattung
Audio Base erwünscht)
Vordere Lautsprecher
❒Nr. 2 Hochtöner39 mm an der Türsäule;
❒Nr. 2 Mid-Woofer165 mm am Türpaneel.Lautsprecher hinten
❒Nr. 2 Hochtöner
39 mm an den Seitenteilen;
❒Nr. 2 Mid-Woofer165 mm am Türpaneel;
❒Nr. 1 Verstärker mit 8 Kanälen.
Das Audiosystem 360° HI-FI MUSIC wurde
entwickelt, um die besten akustischen Leistungen zu
bieten und den musikalischen Realismus eines
Livekonzertes an jedem Sitzplatz im Fahrzeug zu
bieten.
Unter den Systemeigenschaften hebt sich die getreue
Wiedergabe der hohen kristallinen Töne und der
vollen und reichen Basstöne hervor, die unter
anderem die Funktion Loudness überflüssig machen.
Außerdem wird die komplette Tonserie im ganzen
Innenraum wiedergegeben, wodurch die Insassen in
das natürliche Raumgefühl eines Livekonzertes
eingehüllt werden.
Die benutzten Bauteile sind patentiert und das
Ergebnis der ausgeklügelsten Technologien, aber
trotzdem leicht und intuitiv zu aktivieren, was auch
den weniger Erfahrenen erlaubt, die Anlage einfach
zu nutzen.
275
AUTORADIO

KURZANLEITUNGAbb. 1
L0F0004
276
AUTORADIO
