Lancia Ypsilon 2014 Manual de Uso e Manutenção (in Portuguese)

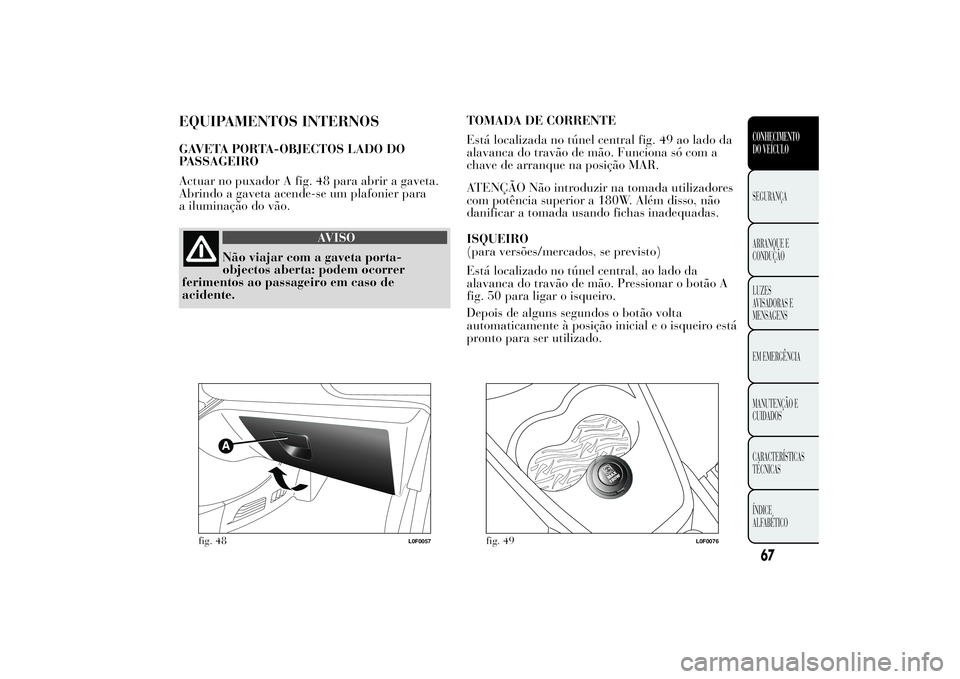

EQUIPAMENTOS INTERNOSGAVETA PORTA-OBJECTOS LADO DO
PASSAGEIRO
Actuar no puxador A fig. 48 para abrir a gaveta.
Abrindo a gaveta acende-se um plafonier para
a iluminação do vão.
AVISO
Não viajar com a gaveta porta-
objectos aberta: podem ocorrer
ferimentos ao passageiro em caso de
acidente.TOMADA DE CORRENTE
Está localizada no túnel central fig. 49 ao lado da
alavanca do travão de mão. Funciona só com a
chave de arranque na posição MAR.
ATENÇÃO Não introduzir na tomada utilizadores
com potência superior a 180W. Além disso, não
danificar a tomada usando fichas inadequadas.
ISQUEIRO
(para versões/mercados, se previsto)
Está localizado no túnel central, ao lado da
alavanca do travão de mão. Pressionar o botão A
fig. 50 para ligar o isqueiro.
Depois de alguns segundos o botão volta
automaticamente à posição inicial e o isqueiro está
pronto para ser utilizado.
fig. 48
L0F0057
fig. 49
L0F0076
67CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

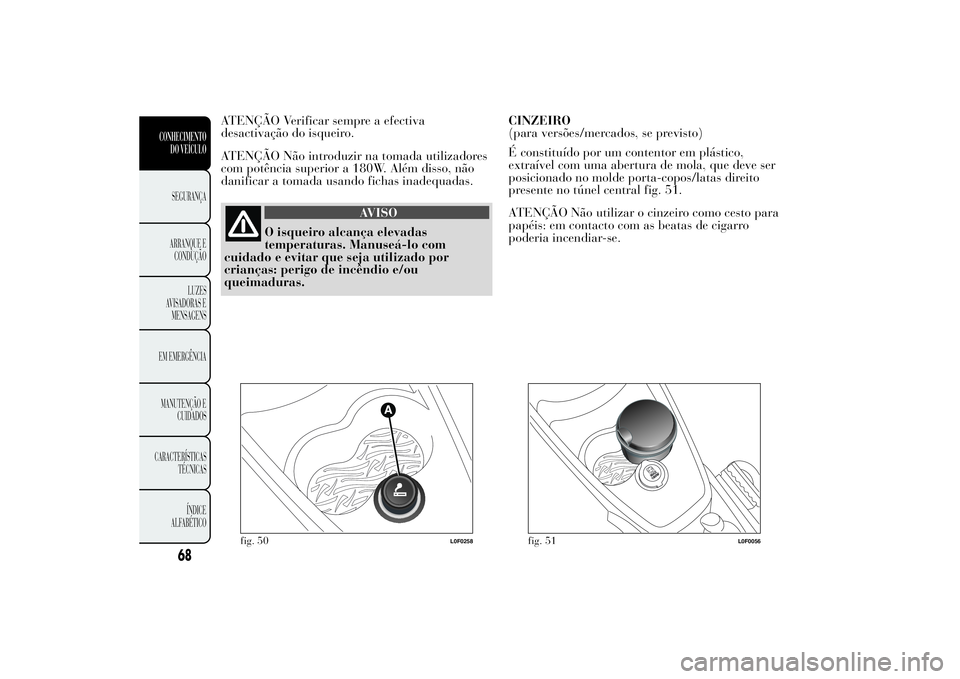

ATENÇÃO Verificar sempre a efectiva
desactivação do isqueiro.
ATENÇÃO Não introduzir na tomada utilizadores
com potência superior a 180W. Além disso, não
danificar a tomada usando fichas inadequadas.
AVISO
O isqueiro alcança elevadas
temperaturas. Manuseá-lo com
cuidado e evitar que seja utilizado por
crianças: perigo de incêndio e/ou
queimaduras.CINZEIRO
(para versões/mercados, se previsto)
É constituído por um contentor em plástico,
extraível com uma abertura de mola, que deve ser
posicionado no molde porta-copos/latas direito
presente no túnel central fig. 51.
ATENÇÃO Não utilizar o cinzeiro como cesto para
papéis: em contacto com as beatas de cigarro
poderia incendiar-se.
fig. 50
L0F0258
fig. 51
L0F0056
68
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

PALAS GUARDA-SOL
Encontram-se ao lado do espelho retrovisor
interno. Podem ser orientadas para a frente e para
os lados.
Na parte de trás da pala do lado do condutor e do
passageiro encontram-se dois espelhos de cortesia.
Para utilizar o espelho lado do condutor, abrir o
portinhola de correr A fig. 52.
EXTINTOR
(para versões/mercados, se previsto)
Está situado por baixo do banco anterior do lado
do passageiro ou, para algumas versões, no lado
direito da bagageira no interior de um contentor
específico.
TECTO DE ABRIR(para versões/mercados, se previsto)
O tecto de abrir de ampla superfície vidrada é
composto por dois painéis, um posterior fixo e um
anterior móvel, equipados com duas cortinas
guarda-sol (anterior e posterior) de movimentação
manual. Com o tecto fechado, as cortinas podem
ser colocadas em qualquer posição.
Para abrir as cortinas: segurar no puxador A
fig. 53, e acompanhá-lo seguindo o sentido
indicado da seta até à posição desejada. Para as
fechar, seguir o procedimento inverso.
O funcionamento do tecto de abrir ocorre apenas
com a chave de ignição na posição MAR.
Os comandosBeCfig. 53 colocados no painel do
plafonier anterior, comandam as funções de
abertura/fecho do tecto de abrir.
Abertura
Premir o botão C e mantê-lo premido, o painel do
vidro anterior colocar-se-á na posição “spoiler”.
Premindo novamente o botão durante mais de
meio segundo, desencadeia-se o movimento do
vidro do tecto, que prosseguirá automaticamente
até uma posição intermédia (posição “Comfort”).
Após a abertura na posição "spoiler", premindo
novemente o botão C durante mais de meio
segundo, o tecto colocar-se-á automaticamente na
posição de abertura completa.
fig. 52
L0F0055
69CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

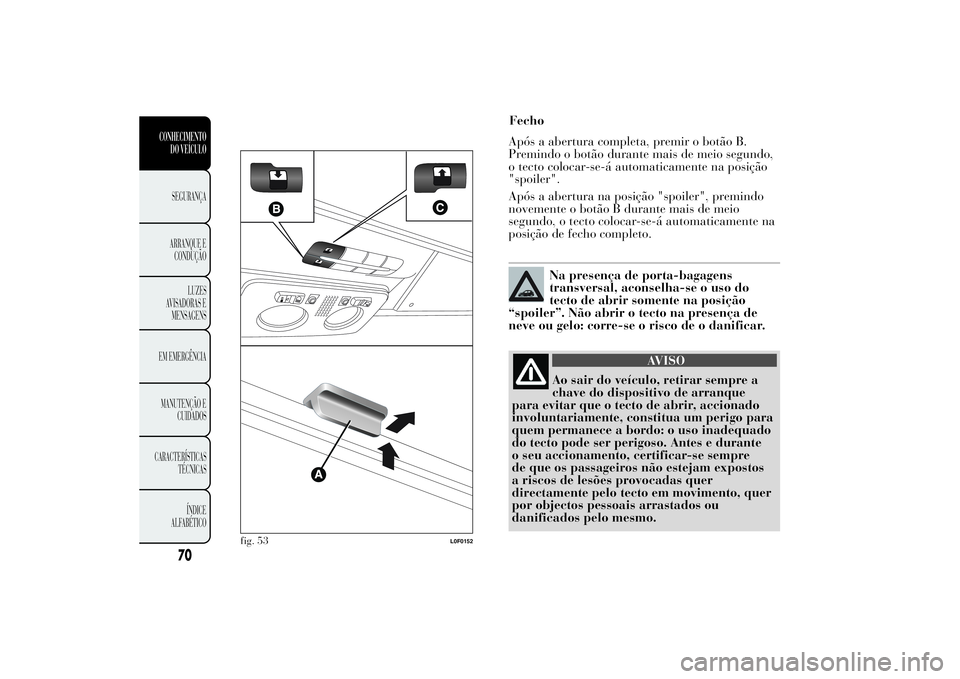

Fecho
Após a abertura completa, premir o botão B.
Premindo o botão durante mais de meio segundo,
o tecto colocar-se-á automaticamente na posição
"spoiler".
Após a abertura na posição "spoiler", premindo
novemente o botão B durante mais de meio
segundo, o tecto colocar-se-á automaticamente na
posição de fecho completo.
Na presença de porta-bagagens
transversal, aconselha-se o uso do
tecto de abrir somente na posição
“spoiler”. Não abrir o tecto na presença de
neve ou gelo: corre-se o risco de o danificar.
AVISO
Ao sair do veículo, retirar sempre a
chave do dispositivo de arranque
para evitar que o tecto de abrir, accionado
involuntariamente, constitua um perigo para
quem permanece a bordo: o uso inadequado
do tecto pode ser perigoso. Antes e durante
o seu accionamento, certificar-se sempre
de que os passageiros não estejam expostos
a riscos de lesões provocadas quer
directamente pelo tecto em movimento, quer
por objectos pessoais arrastados ou
danificados pelo mesmo.
fig. 53
L0F0152
70
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

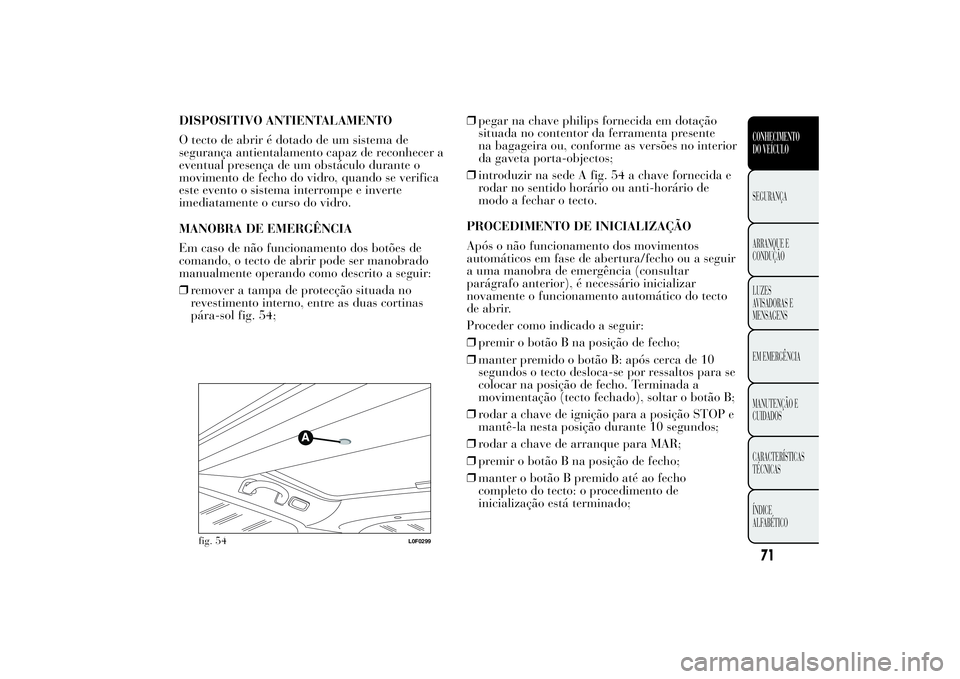

DISPOSITIVO ANTIENTALAMENTO
O tecto de abrir é dotado de um sistema de
segurança antientalamento capaz de reconhecer a
eventual presença de um obstáculo durante o
movimento de fecho do vidro, quando se verifica
este evento o sistema interrompe e inverte
imediatamente o curso do vidro.
MANOBRA DE EMERGÊNCIA
Em caso de não funcionamento dos botões de
comando, o tecto de abrir pode ser manobrado
manualmente operando como descrito a seguir:
❒remover a tampa de protecção situada no
revestimento interno, entre as duas cortinas
pára-sol fig. 54;❒pegar na chave philips fornecida em dotação
situada no contentor da ferramenta presente
na bagageira ou, conforme as versões no interior
da gaveta porta-objectos;
❒introduzir na sede A fig. 54 a chave fornecida e
rodar no sentido horário ou anti-horário de
modo a fechar o tecto.
PROCEDIMENTO DE INICIALIZAÇÃO
Após o não funcionamento dos movimentos
automáticos em fase de abertura/fecho ou a seguir
a uma manobra de emergência (consultar
parágrafo anterior), é necessário inicializar
novamente o funcionamento automático do tecto
de abrir.
Proceder como indicado a seguir:
❒premir o botão B na posição de fecho;
❒manter premido o botão B: após cerca de 10
segundos o tecto desloca-se por ressaltos para se
colocar na posição de fecho. Terminada a
movimentação (tecto fechado), soltar o botão B;
❒rodar a chave de ignição para a posição STOP e
mantê-la nesta posição durante 10 segundos;
❒rodar a chave de arranque para MAR;
❒premir o botão B na posição de fecho;
❒manter o botão B premido até ao fecho
completo do tecto: o procedimento de
inicialização está terminado;
fig. 54
L0F0299
71CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

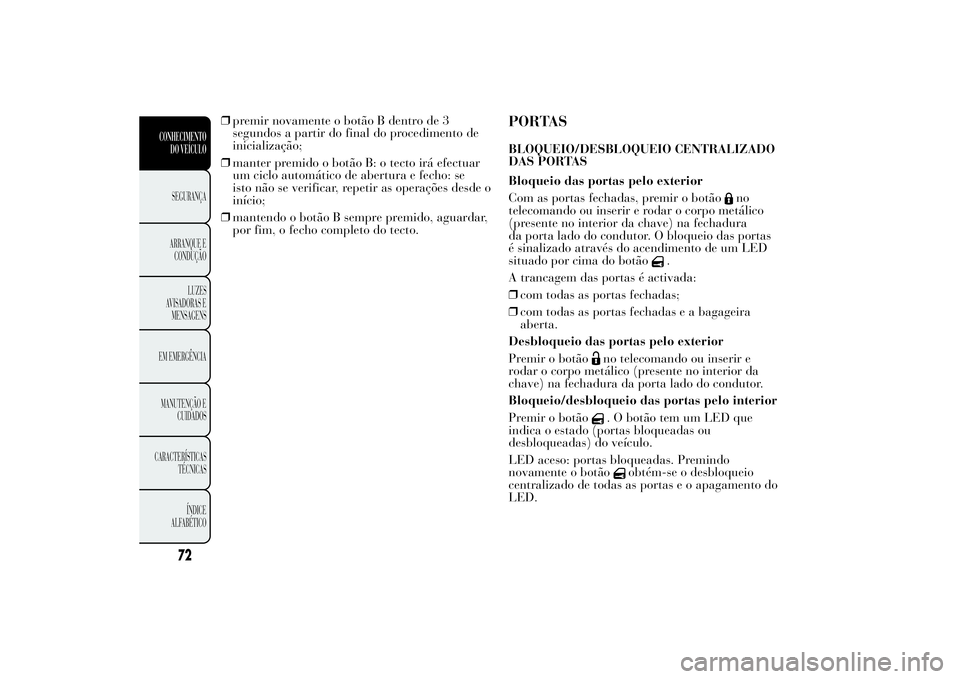

❒premir novamente o botão B dentro de 3
segundos a partir do final do procedimento de
inicialização;
❒manter premido o botão B: o tecto irá efectuar
um ciclo automático de abertura e fecho: se
isto não se verificar, repetir as operações desde o
início;
❒mantendo o botão B sempre premido, aguardar,
por fim, o fecho completo do tecto.
PORTASBLOQUEIO/DESBLOQUEIO CENTRALIZADO
DAS PORTAS
Bloqueio das portas pelo exterior
Com as portas fechadas, premir o botão
no
telecomando ou inserir e rodar o corpo metálico
(presente no interior da chave) na fechadura
da porta lado do condutor. O bloqueio das portas
é sinalizado através do acendimento de um LED
situado por cima do botão
.
A trancagem das portas é activada:
❒com todas as portas fechadas;
❒com todas as portas fechadas e a bagageira
aberta.
Desbloqueio das portas pelo exterior
Premir o botão
no telecomando ou inserir e
rodar o corpo metálico (presente no interior da
chave) na fechadura da porta lado do condutor.
Bloqueio/desbloqueio das portas pelo interior
Premir o botão. O botão tem um LED que
indica o estado (portas bloqueadas ou
desbloqueadas) do veículo.
LED aceso: portas bloqueadas. Premindo
novamente o botão
obtém-se o desbloqueio
centralizado de todas as portas e o apagamento do
LED.
72
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

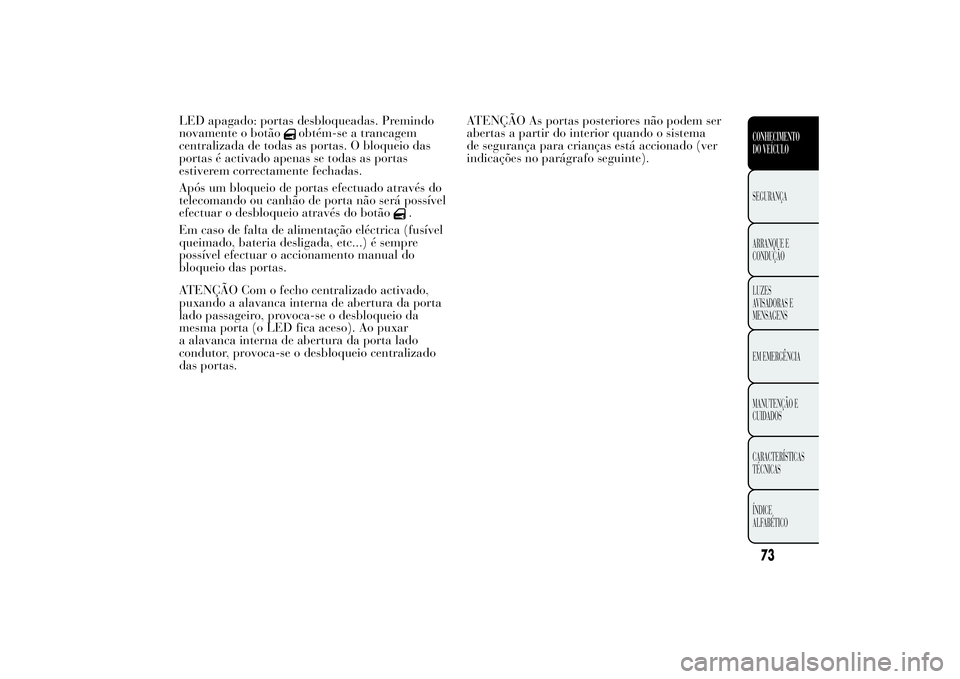

LED apagado: portas desbloqueadas. Premindo
novamente o botão
obtém-se a trancagem
centralizada de todas as portas. O bloqueio das
portas é activado apenas se todas as portas
estiverem correctamente fechadas.
Após um bloqueio de portas efectuado através do
telecomando ou canhão de porta não será possível
efectuar o desbloqueio através do botão
.
Em caso de falta de alimentação eléctrica (fusível
queimado, bateria desligada, etc...) é sempre
possível efectuar o accionamento manual do
bloqueio das portas.
ATENÇÃO Com o fecho centralizado activado,
puxando a alavanca interna de abertura da porta
lado passageiro, provoca-se o desbloqueio da
mesma porta (o LED fica aceso). Ao puxar
a alavanca interna de abertura da porta lado
condutor, provoca-se o desbloqueio centralizado
das portas.ATENÇÃO As portas posteriores não podem ser
abertas a partir do interior quando o sistema
de segurança para crianças está accionado (ver
indicações no parágrafo seguinte).
73CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

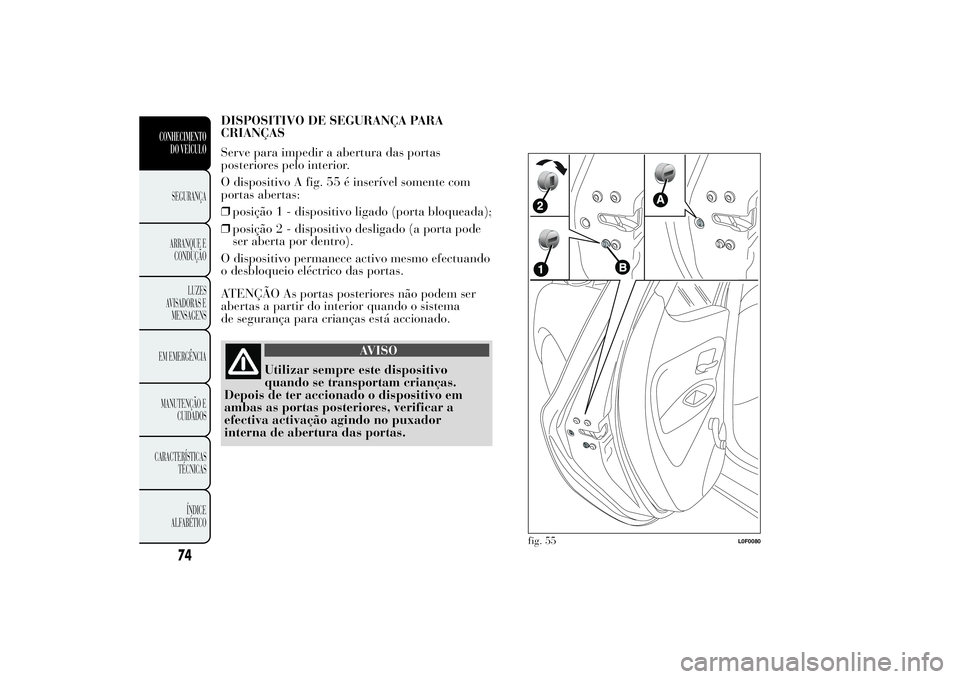

DISPOSITIVO DE SEGURANÇA PARA
CRIANÇAS
Serve para impedir a abertura das portas
posteriores pelo interior.
O dispositivo A fig. 55 é inserível somente com
portas abertas:
❒posição 1 - dispositivo ligado (porta bloqueada);
❒posição 2 - dispositivo desligado (a porta pode
ser aberta por dentro).
O dispositivo permanece activo mesmo efectuando
o desbloqueio eléctrico das portas.
ATENÇÃO As portas posteriores não podem ser
abertas a partir do interior quando o sistema
de segurança para crianças está accionado.
AVISO
Utilizar sempre este dispositivo
quando se transportam crianças.
Depois de ter accionado o dispositivo em
ambas as portas posteriores, verificar a
efectiva activação agindo no puxador
interna de abertura das portas.
fig. 55
L0F0080
74
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

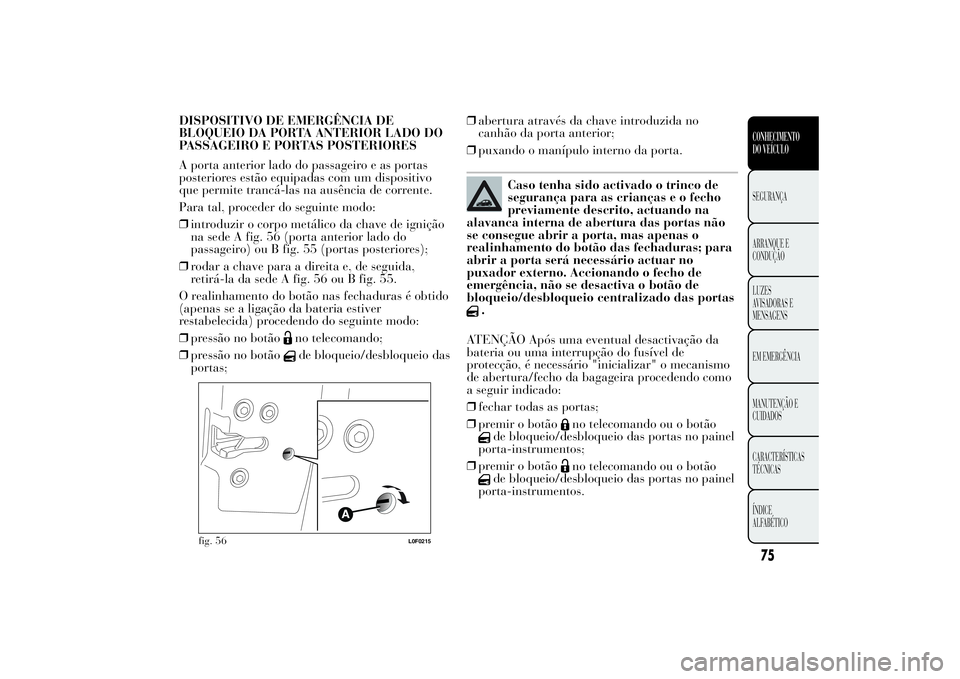

DISPOSITIVO DE EMERGÊNCIA DE
BLOQUEIO DA PORTA ANTERIOR LADO DO
PASSAGEIRO E PORTAS POSTERIORES
A porta anterior lado do passageiro e as portas
posteriores estão equipadas com um dispositivo
que permite trancá-las na ausência de corrente.
Para tal, proceder do seguinte modo:
❒introduzir o corpo metálico da chave de ignição
na sede A fig. 56 (porta anterior lado do
passageiro) ou B fig. 55 (portas posteriores);
❒rodar a chave para a direita e, de seguida,
retirá-la da sede A fig. 56 ou B fig. 55.
O realinhamento do botão nas fechaduras é obtido
(apenas se a ligação da bateria estiver
restabelecida) procedendo do seguinte modo:
❒pressão no botão
no telecomando;
❒pressão no botãode bloqueio/desbloqueio das
portas;❒abertura através da chave introduzida no
canhão da porta anterior;
❒puxando o manípulo interno da porta.
Caso tenha sido activado o trinco de
segurança para as crianças e o fecho
previamente descrito, actuando na
alavanca interna de abertura das portas não
se consegue abrir a porta, mas apenas o
realinhamento do botão das fechaduras; para
abrir a porta será necessário actuar no
puxador externo. Accionando o fecho de
emergência, não se desactiva o botão de
bloqueio/desbloqueio centralizado das portas
.
ATENÇÃO Após uma eventual desactivação da
bateria ou uma interrupção do fusível de
protecção, é necessário "inicializar" o mecanismo
de abertura/fecho da bagageira procedendo como
a seguir indicado:
❒fechar todas as portas;
❒premir o botão
no telecomando ou o botão
de bloqueio/desbloqueio das portas no painel
porta-instrumentos;
❒premir o botão
no telecomando ou o botão
de bloqueio/desbloqueio das portas no painel
porta-instrumentos.
fig. 56
L0F0215
75CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

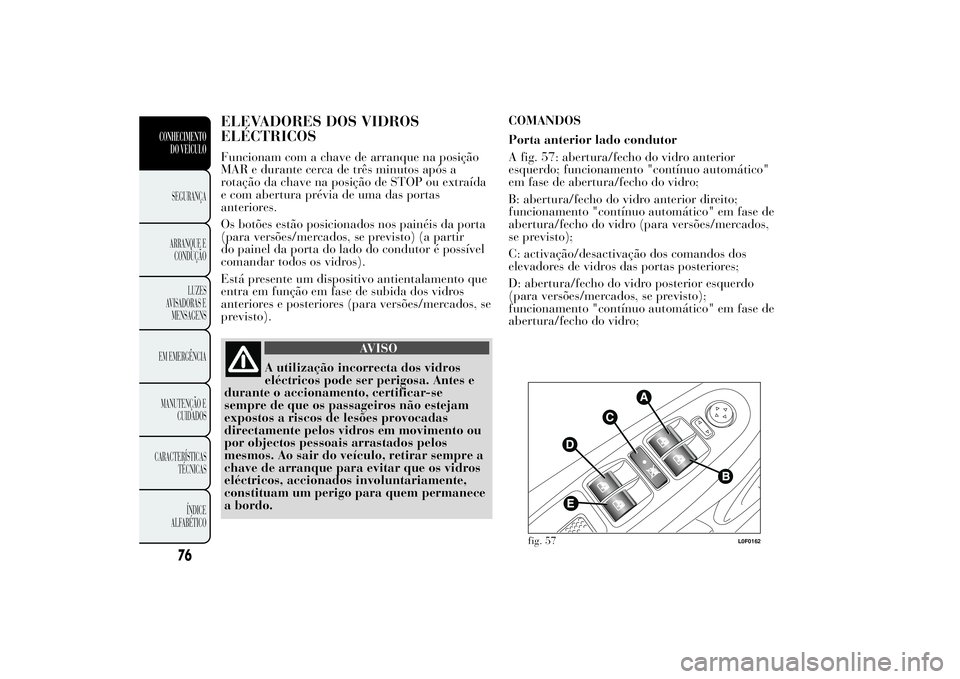

ELEVADORES DOS VIDROS
ELÉCTRICOSFuncionam com a chave de arranque na posição
MAR e durante cerca de três minutos após a
rotação da chave na posição de STOP ou extraída
e com abertura prévia de uma das portas
anteriores.
Os botões estão posicionados nos painéis da porta
(para versões/mercados, se previsto) (a partir
do painel da porta do lado do condutor é possível
comandar todos os vidros).
Está presente um dispositivo antientalamento que
entra em função em fase de subida dos vidros
anteriores e posteriores (para versões/mercados, se
previsto).
AVISO
A utilização incorrecta dos vidros
eléctricos pode ser perigosa. Antes e
durante o accionamento, certificar-se
sempre de que os passageiros não estejam
expostos a riscos de lesões provocadas
directamente pelos vidros em movimento ou
por objectos pessoais arrastados pelos
mesmos. Ao sair do veículo, retirar sempre a
chave de arranque para evitar que os vidros
eléctricos, accionados involuntariamente,
constituam um perigo para quem permanece
a bordo.COMANDOS
Porta anterior lado condutor
A fig. 57: abertura/fecho do vidro anterior
esquerdo; funcionamento "contínuo automático"
em fase de abertura/fecho do vidro;
B: abertura/fecho do vidro anterior direito;
funcionamento "contínuo automático" em fase de
abertura/fecho do vidro (para versões/mercados,
se previsto);
C: activação/desactivação dos comandos dos
elevadores de vidros das portas posteriores;
D: abertura/fecho do vidro posterior esquerdo
(para versões/mercados, se previsto);
funcionamento "contínuo automático" em fase de
abertura/fecho do vidro;
fig. 57
L0F0162
76
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
