Lancia Ypsilon 2015 Betriebsanleitung (in German)

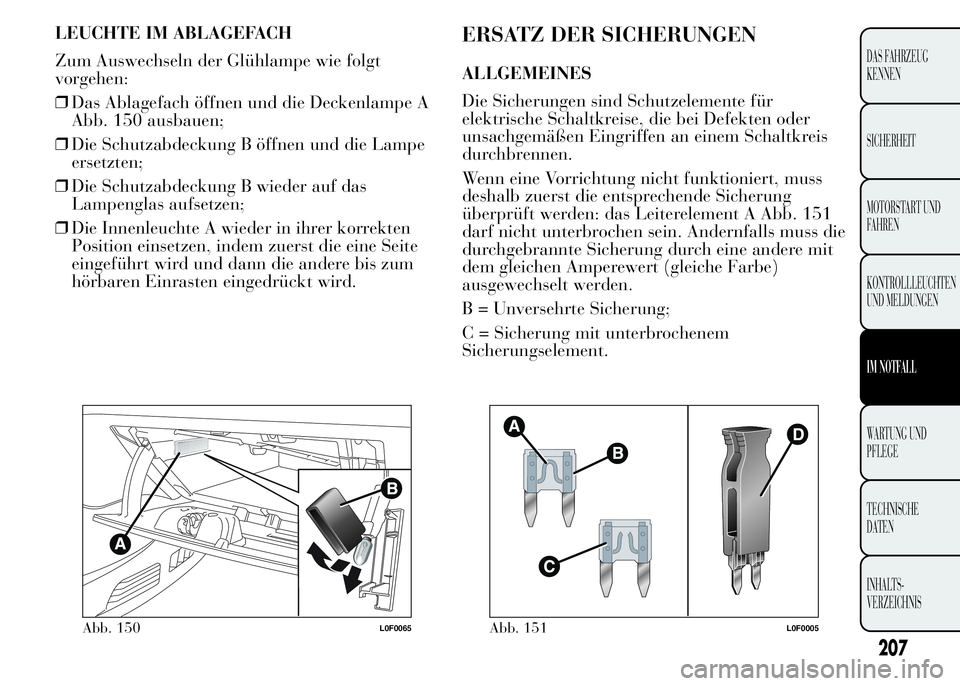

LEUCHTE IM ABLAGEFACH
Zum Auswechseln der Glühlampe wie folgt
vorgehen:
❒Das Ablagefach öffnen und die Deckenlampe A
Abb. 150 ausbauen;
❒Die Schutzabdeckung B öffnen und die Lampe
ersetzten;
❒Die Schutzabdeckung B wieder auf das
Lampenglas aufsetzen;
❒Die Innenleuchte A wieder in ihrer korrekten
Position einsetzen, indem zuerst die eine Seite
eingeführt wird und dann die andere bis zum
hörbaren Einrasten eingedrückt wird.ERSATZ DER SICHERUNGEN
ALLGEMEINES
Die Sicherungen sind Schutzelemente für
elektrische Schaltkreise, die bei Defekten oder
unsachgemäßen Eingriffen an einem Schaltkreis
durchbrennen.
Wenn eine Vorrichtung nicht funktioniert, muss
deshalb zuerst die entsprechende Sicherung
überprüft werden: das Leiterelement A Abb. 151
darf nicht unterbrochen sein. Andernfalls muss die
durchgebrannte Sicherung durch eine andere mit
dem gleichen Amperewert (gleiche Farbe)
ausgewechselt werden.
B = Unversehrte Sicherung;
C = Sicherung mit unterbrochenem
Sicherungselement.
Abb. 150L0F0065Abb. 151L0F0005
207
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

Die durchgebrannte Sicherung ist mit der Pinzette
D herauszunehmen, die sich auf dem
Sicherungsverteiler links auf dem Armaturenbrett
befindet.
Zur Ermittlung der Schutzsicherung, in den auf
den folgenden Seiten aufgeführten Tabellen
nachschlagen.
ZUR BEACHTUNG
Sollte die Sicherung erneut
durchbrennen, wenden Sie sich bitte
an das Lancia-Kundendienstnetz.
ZUR BEACHTUNG
Eine defekte Sicherung darf niemals
durch Metalldrähte oder andere
Materialien ersetzt werden.
ZUR BEACHTUNG
Die Sicherung darf niemals durch
eine neue mit höherer Stromstärke
ersetzt werden; BRANDGEFAHR.
ZUR BEACHTUNG
Wenn eine Hauptsicherung (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE)
durchgebrannt ist, wenden Sie sich bitte an
das Lancia-Kundendienstnetz.
ZUR BEACHTUNG
Vor dem Austausch einer Sicherung
prüfen, ob der Schlüssel von der
Anlassvorrichtung abgezogen und / oder alle
Abnehmer ausgeschaltet bzw. deaktiviert
wurden.
ZUR BEACHTUNG
Wenn eine Hauptsicherung zum
Schutz der Sicherheitssysteme
(Airbagsystem, Bremssystem), der
Triebwerkssysteme (Motorsystem,
Getriebesystem) oder des Lenksystems
ausgelöst wird, wenden Sie sich bitte an das
Lancia-Kundendienstnetz.
208
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

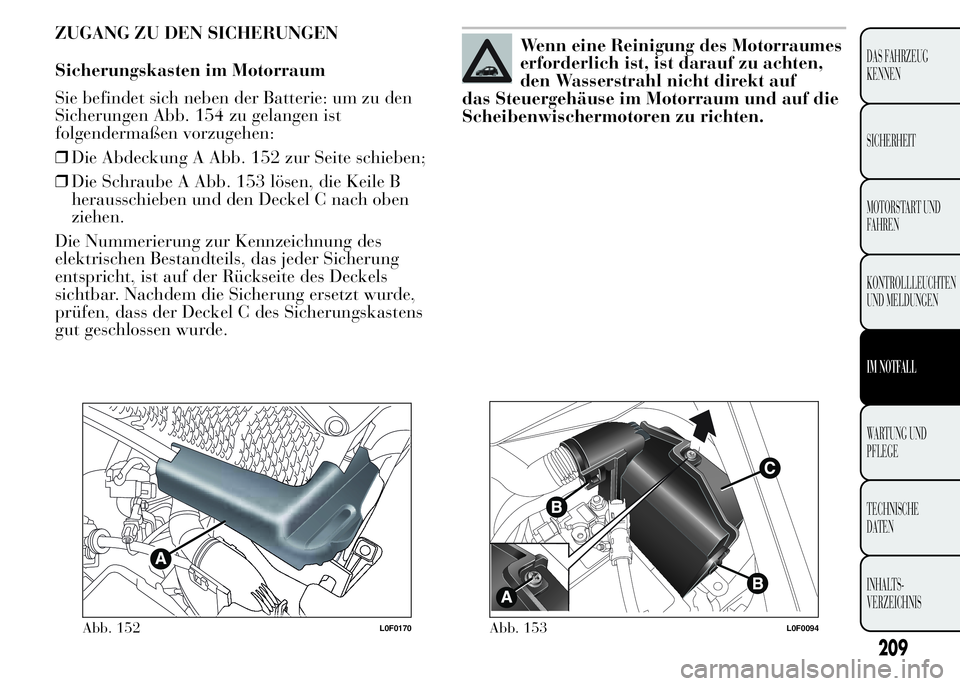

ZUGANG ZU DEN SICHERUNGEN
Sicherungskasten im Motorraum
Sie befindet sich neben der Batterie: um zu den
Sicherungen Abb. 154 zu gelangen ist
folgendermaßen vorzugehen:
❒Die Abdeckung A Abb. 152 zur Seite schieben;
❒Die Schraube A Abb. 153 lösen, die Keile B
herausschieben und den Deckel C nach oben
ziehen.
Die Nummerierung zur Kennzeichnung des
elektrischen Bestandteils, das jeder Sicherung
entspricht, ist auf der Rückseite des Deckels
sichtbar. Nachdem die Sicherung ersetzt wurde,
prüfen, dass der Deckel C des Sicherungskastens
gut geschlossen wurde.Wenn eine Reinigung des Motorraumes
erforderlich ist, ist darauf zu achten,
den Wasserstrahl nicht direkt auf
das Steuergehäuse im Motorraum und auf die
Scheibenwischermotoren zu richten.
Abb. 152L0F0170Abb. 153L0F0094
209
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

Abb. 154L0F0249
210
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

Abb. 155L0F0248
211
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

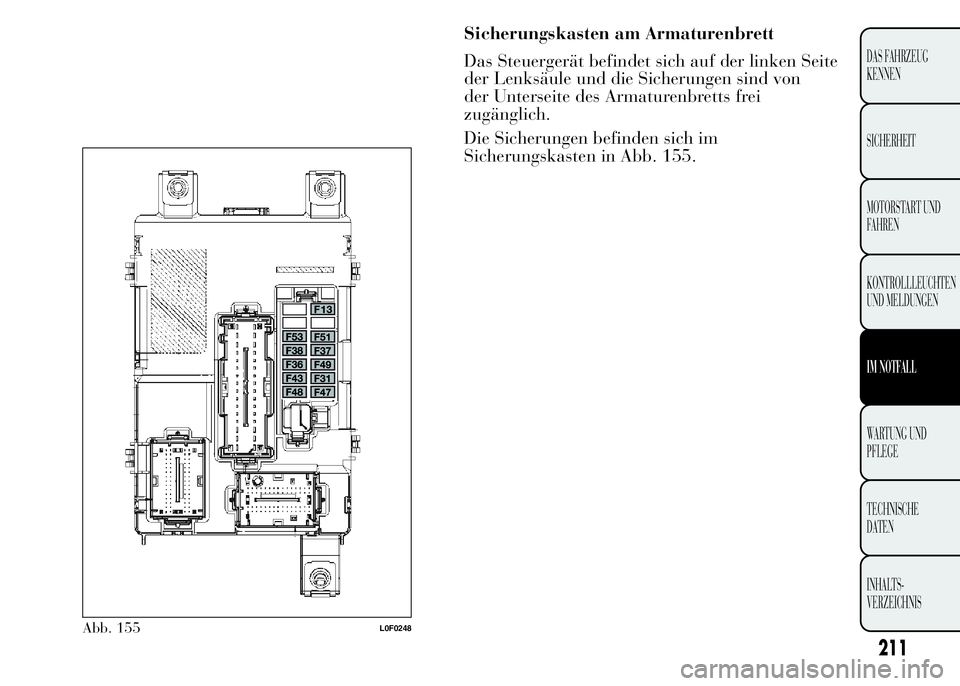

Sicherungskasten am Armaturenbrett
Das Steuergerät befindet sich auf der linken Seite
der Lenksäule und die Sicherungen sind von
der Unterseite des Armaturenbretts frei
zugänglich.
Die Sicherungen befinden sich im
Sicherungskasten in Abb. 155.

Abb. 157L0F0212
212
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

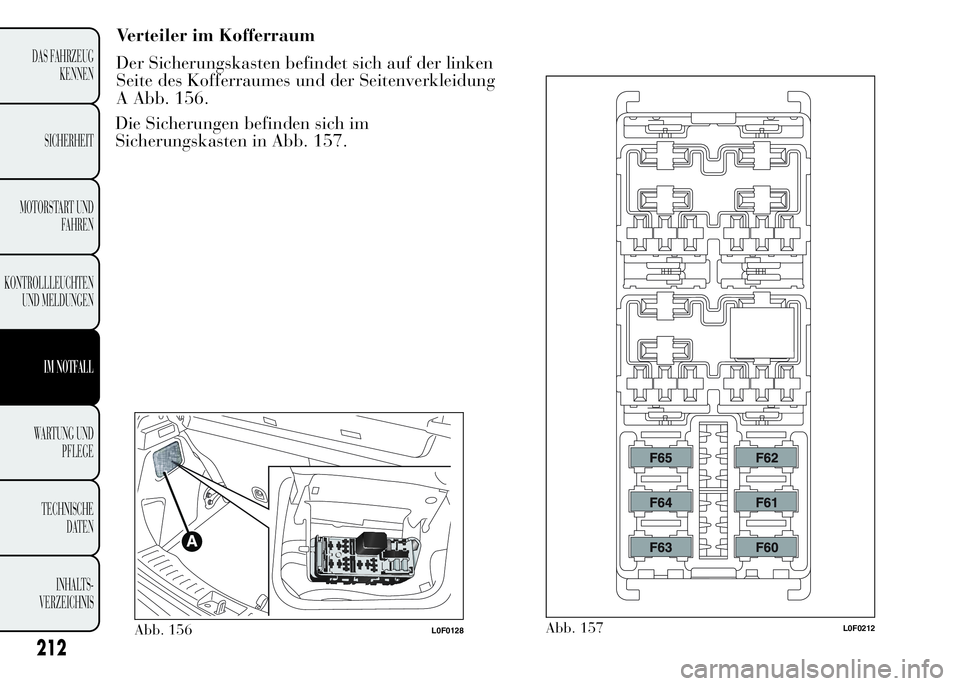

Verteiler im Kofferraum
Der Sicherungskasten befindet sich auf der linken
Seite des Kofferraumes und der Seitenverkleidung
A Abb. 156.
Die Sicherungen befinden sich im
Sicherungskasten in Abb. 157.
Abb. 156L0F0128

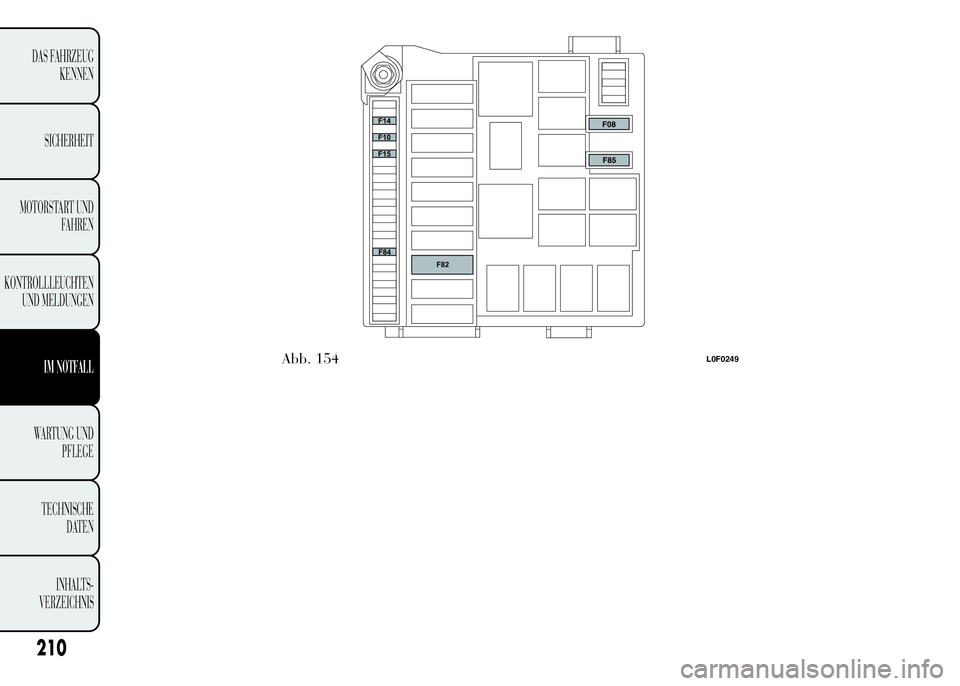

VERTEILER IM MOTORRAUM
Abb. 154
VERBRAUCHER SICHERUNG AMPERE
Nebelscheinwerfer F08 15
Signalhorn F10 15
Fernlicht F14 15
Schiebedachmotor F15 20
Innenlüfter F82 40
Vordere Stromsteckdose (mit oder ohne
F85 15
213
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Zigarettenanzünder)

SICHERUNGSKASTEN AM ARMATURENBRETT
Abb. 155
VERBRAUCHER SICHERUNG AMPERE
+15 Leuchtweitenregelung F13 5
+15 zündschlossgebundene Schaltung, beim
F31 5
+30 Klimaanlage, Blue&Me
TM-Steuergerät, EOBD-
Stecker, Vorrüstung für AutoradioF36 10
+15 Schalter am Bremspedal (NA) F37 7,5
Zentralverriegelung der Türen F38 20
Zweirichtungspumpe Scheibenwaschanlage F43 20
Scheibenheber vorne (Fahrerseite) F47 20
Scheibenheber vorne (Beifahrerseite) F48 20
+15 Schiebedach, Sitzheizung, Regen-/
Dämmerungssensor, elektrische Seitenspiegel,
Beleuchtung der Instrumente, AUX-BuchseF49 7,5
+15 Vorrüstung für Autoradio, Klimaanlagensteu-
ergerät, Schiebedach, Parksteuergerät, Bremspedals-
chalter (NC), Rückfahrlichter, Scheinwerfer-
waschspuleF51 5
+30 Instrumententafel F53 7,5
+15 = +Pol, Zündung ein
+30 = +Pol Batterie direkt (Zündung nichteingeschaltet)
214
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Anlassenausgeschlossen

VERTEILER IM KOFFERRAUM
Abb. 157
VERBRAUCHER SICHERUNG AMPERE
Hi Fi Bose-Anlage F60 20
frei F61 -
Beheizte Sitze F62 15
Rechter hinterer Fensterheber F63 20
Fensterheber hinten links F64 20
Versorgung der Alarmanlagenvorbereitung F65 7,5
215
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

AUFLADEN DER BATTERIE
ZUR BEACHTUNG Die Beschreibung des
Verfahrens für das Aufladen der Batterie ist nur
als Information anzusehen. Für die Ausführung
dieser Arbeit wenden Sie sich bitte an das Lancia
Kundendienstnetz.
Wir empfehlen, die Aufladung bei einem niedrigen
Amperewert für ca. 24 Stunden. Ein längeres
Aufladen könnte die Batterie beschädigen.
VERSIONEN OHNE SYSTEM Start&Stop
(für Märkte/Versionen wo vorgesehen)
Um den Tank zu füllen, folgendermaßen
vorgehen:
❒Die Klemme am Minuspol der Batterie
abklemmen;
❒Die Kabel des Ladegerätes mit den
Batteriepolen verbinden, wobei die Polarität
beachtet werden muss;
❒Das Ladegerät einschalten;
❒Nach dem Aufladen muss zuerst das Ladegerät
ausgeschaltet werden, erst dann die Kabel von
der Batterie trennen;
❒Die Klemme wieder am Minuspol der Batterie
anschließen.VERSIONEN MIT Start&Stopp-Automatik
(für Märkte/Versionen wo vorgesehen)
Um den Tank zu füllen, folgendermaßen
vorgehen:
❒Trennen Sie den Steckverbinder A Abb. 158
(durch Betätigung der Taste B) vom Sensor
C für die Kontrolle des Batterieladezustandes,
der am Minuspol D der Batterie installiert ist;
❒schließen Sie das Pluskabel des Ladegerätes am
Pluspol der Batterie E und das Minuskabel an
der Klemme des Sensors D an, wie dies in
Abbildung gezeigt wird;
❒das Ladegerät einschalten. Das Gerät nach dem
Aufladen ausschalten;
❒nachdem Sie das Ladegerät getrennt haben,
schließen Sie den Steckverbinder A Abb. 158
am Sensor C an, wie dies in Abbildung gezeigt
wird.
ZUR BEACHTUNG
Die in der Batterie enthaltene
Flüssigkeit ist giftig und korrosiv.
Vermeiden Sie deren Kontakt mit der Haut
und den Augen. Das Aufladen der Batterie
muss in gut gelüfteten Räumen und weit
entfernt von offenem Feuer und möglichen
Funkenquellen erfolgen: Explosions- und
Brandgefahr.
216
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ZUR BEACHTUNG Bevor die elektrische
Versorgung zur Batterie unterbrochen wird, immer
mindestens eine Minute warten, bevor der
Zündschlüssel auf STOP gebracht und die Tür auf
der Fahrerseite geschlossen wird.
