Lancia Ypsilon 2015 Brugs- og vedligeholdelsesvejledning (in Danish)

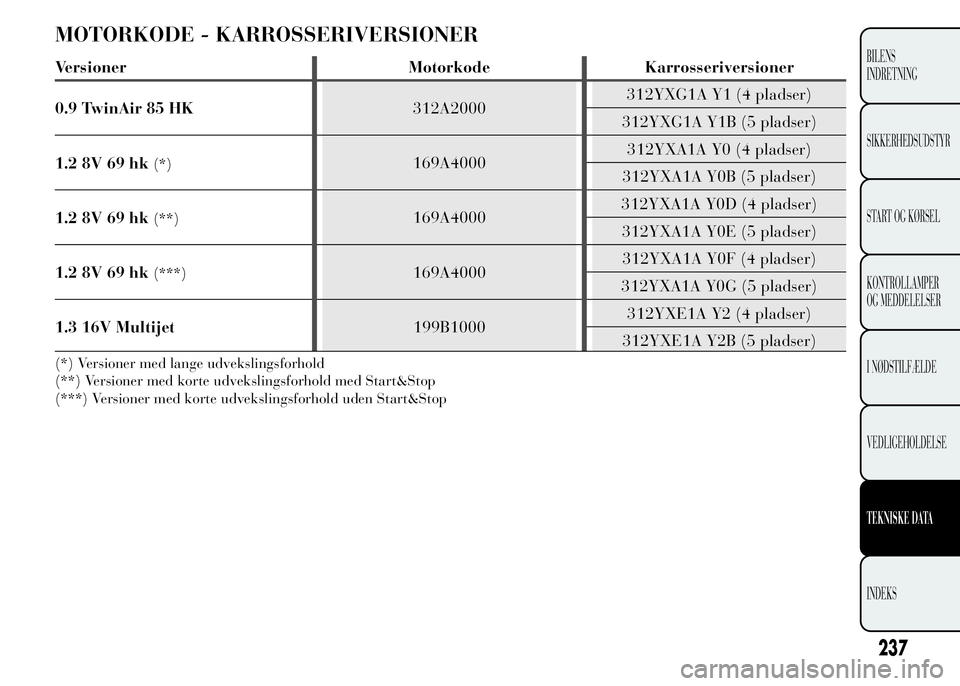

MOTORKODE - KARROSSERIVERSIONER
Versioner Motorkode Karrosseriversioner
0.9 TwinAir 85 HK312A2000312YXG1A Y1 (4 pladser)
312YXG1A Y1B (5 pladser)
1.2 8V 69 hk
(*)169A4000312YXA1A Y0 (4 pladser)
312YXA1A Y0B (5 pladser)
1.2 8V 69 hk
(**)169A4000312YXA1A Y0D (4 pladser)
312YXA1A Y0E (5 pladser)
1.2 8V 69 hk
(***)169A4000312YXA1A Y0F (4 pladser)
312YXA1A Y0G (5 pladser)
1.3 16V Multijet199B1000312YXE1A Y2 (4 pladser)
312YXE1A Y2B (5 pladser)
(*) Versioner med lange udvekslingsforhold
(**) Versioner med korte udvekslingsforhold med Start&Stop
(***) Versioner med korte udvekslingsforhold uden Start&Stop
237
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

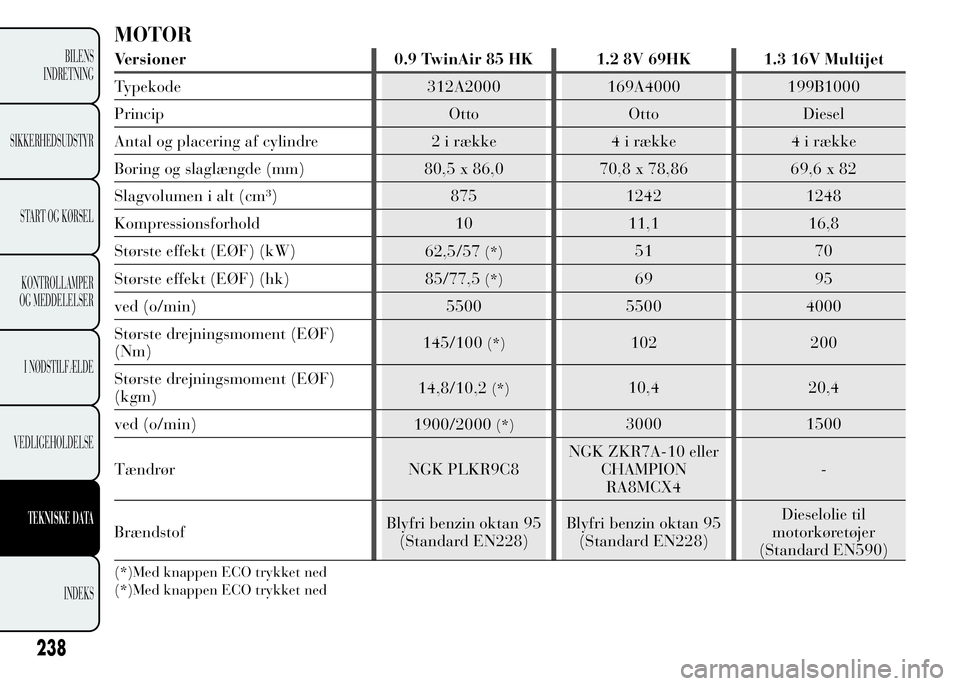

MOTOR
Versioner 0.9 TwinAir 85 HK 1.2 8V 69HK 1.3 16V Multijet
Typekode 312A2000 169A4000 199B1000
Princip Otto Otto Diesel
Antal og placering af cylindre 2 i række 4 i række 4 i række
Boring og slaglængde (mm) 80,5 x 86,0 70,8 x 78,86 69,6 x 82
Slagvolumen i alt (cm³) 875 1242 1248
Kompressionsforhold 10 11,1 16,8
Største effekt (EØF) (kW)
62,5/57
(*)51 70
Største effekt (EØF) (hk)
85/77,5
(*)69 95
ved (o/min) 5500 5500 4000
Største drejningsmoment (EØF)
(Nm)145/100
(*)102 200
Største drejningsmoment (EØF)
(kgm)14,8/10,2
(*)10,4 20,4
ved (o/min)
1900/2000
(*)3000 1500
Tændrør NGK PLKR9C8NGK ZKR7A-10 eller
CHAMPION
RA8MCX4-
BrændstofBlyfri benzin oktan 95
(Standard EN228)Blyfri benzin oktan 95
(Standard EN228)Dieselolie til
motorkøretøjer
(Standard EN590)
(*)Med knappen ECO trykket ned
(*)Med knappen ECO trykket ned
238
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

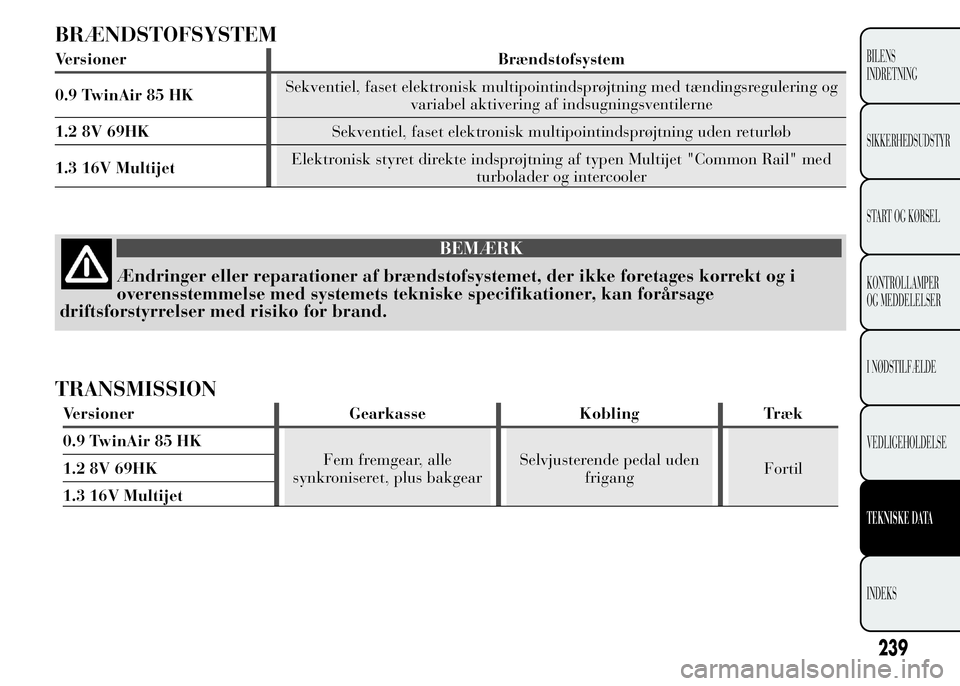

BRÆNDSTOFSYSTEM
Versioner Brændstofsystem
0.9 TwinAir 85 HKSekventiel, faset elektronisk multipointindsprøjtning med tændingsregulering og
variabel aktivering af indsugningsventilerne
1.2 8V 69HKSekventiel, faset elektronisk multipointindsprøjtning uden returløb
1.3 16V MultijetElektronisk styret direkte indsprøjtning af typen Multijet "Common Rail" med
turbolader og intercooler
BEMÆRK
Ændringer eller reparationer af brændstofsystemet, der ikke foretages korrekt og i
overensstemmelse med systemets tekniske specifikationer, kan forårsage
driftsforstyrrelser med risiko for brand.
TRANSMISSION
Versioner Gearkasse Kobling Træk
0.9 TwinAir 85 HK
Fem fremgear, alle
synkroniseret, plus bakgearSelvjusterende pedal uden
frigangFortil 1.2 8V 69HK
1.3 16V Multijet
239
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

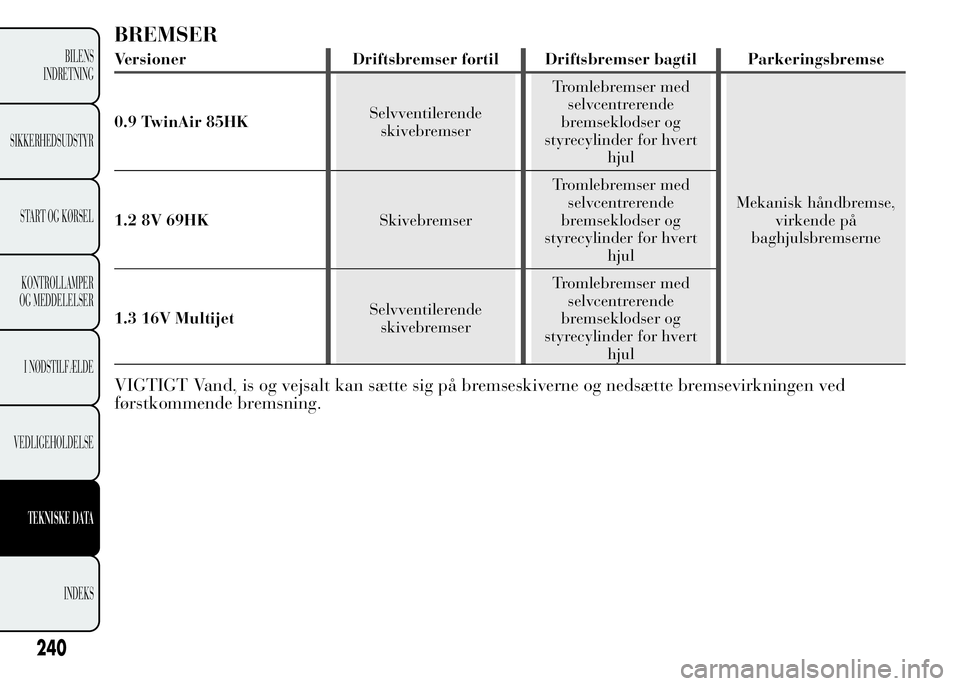

BREMSER
Versioner Driftsbremser fortil Driftsbremser bagtil Parkeringsbremse
0.9 TwinAir 85HKSelvventilerende
skivebremserTromlebremser med
selvcentrerende
bremseklodser og
styrecylinder for hvert
hjul
Mekanisk håndbremse,
virkende på
baghjulsbremserne 1.2 8V 69HKSkivebremserTromlebremser med
selvcentrerende
bremseklodser og
styrecylinder for hvert
hjul
1.3 16V MultijetSelvventilerende
skivebremserTromlebremser med
selvcentrerende
bremseklodser og
styrecylinder for hvert
hjul
VIGTIGT Vand, is og vejsalt kan sætte sig på bremseskiverne og nedsætte bremsevirkningen ved
førstkommende bremsning.
240
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

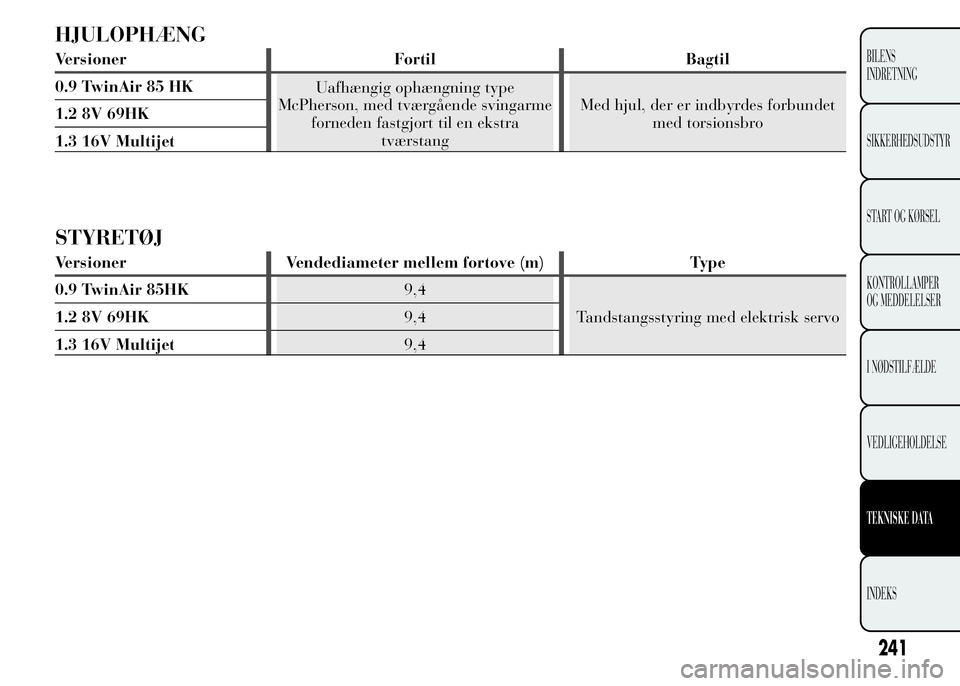

HJULOPHÆNG
Versioner Fortil Bagtil
0.9 TwinAir 85 HK
Uafhængig ophængning type
McPherson, med tværgående svingarme
forneden fastgjort til en ekstra
tværstangMed hjul, der er indbyrdes forbundet
med torsionsbro 1.2 8V 69HK
1.3 16V Multijet
STYRETØJ
Versioner Vendediameter mellem fortove (m) Type
0.9 TwinAir 85HK9,4
Tandstangsstyring med elektrisk servo 1.2 8V 69HK9,4
1.3 16V Multijet9,4
241
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

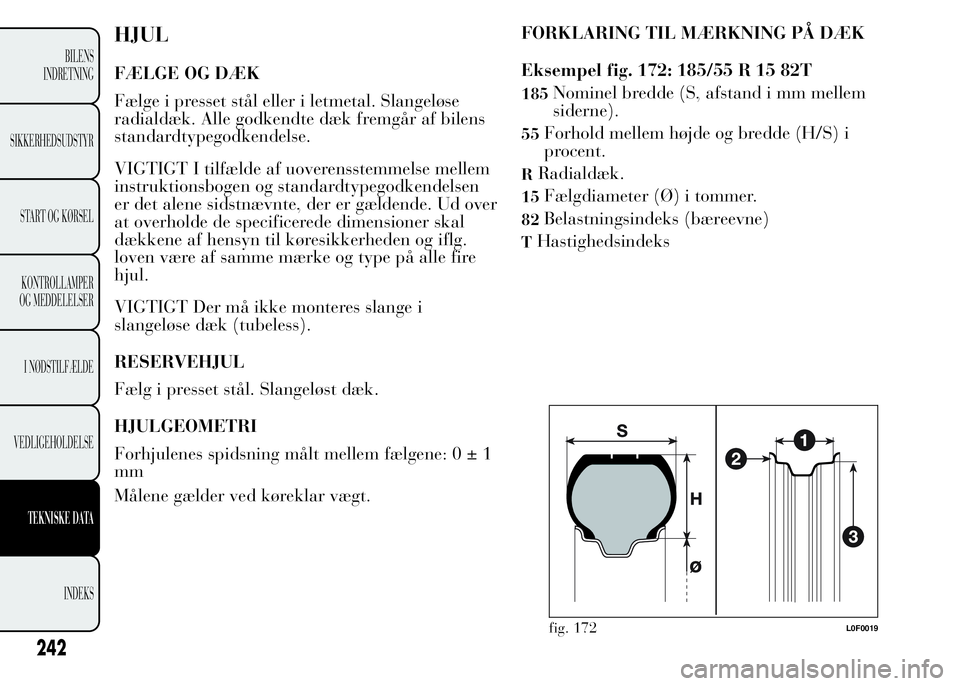

HJUL
FÆLGE OG DÆK
Fælge i presset stål eller i letmetal. Slangeløse
radialdæk. Alle godkendte dæk fremgår af bilens
standardtypegodkendelse.
VIGTIGT I tilfælde af uoverensstemmelse mellem
instruktionsbogen og standardtypegodkendelsen
er det alene sidstnævnte, der er gældende. Ud over
at overholde de specificerede dimensioner skal
dækkene af hensyn til køresikkerheden og iflg.
loven være af samme mærke og type på alle fire
hjul.
VIGTIGT Der må ikke monteres slange i
slangeløse dæk (tubeless).
RESERVEHJUL
Fælg i presset stål. Slangeløst dæk.
HJULGEOMETRI
Forhjulenes spidsning målt mellem fælgene:0±1
mm
Målene gælder ved køreklar vægt.FORKLARING TIL MÆRKNING PÅ DÆK
Eksempel fig. 172: 185/55 R 15 82T
185Nominel bredde (S, afstand i mm mellem
siderne).
55Forhold mellem højde og bredde (H/S) i
procent.
RRadialdæk.
15Fælgdiameter (Ø) i tommer.
82Belastningsindeks (bæreevne)
THastighedsindeks
fig. 172L0F0019
242
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

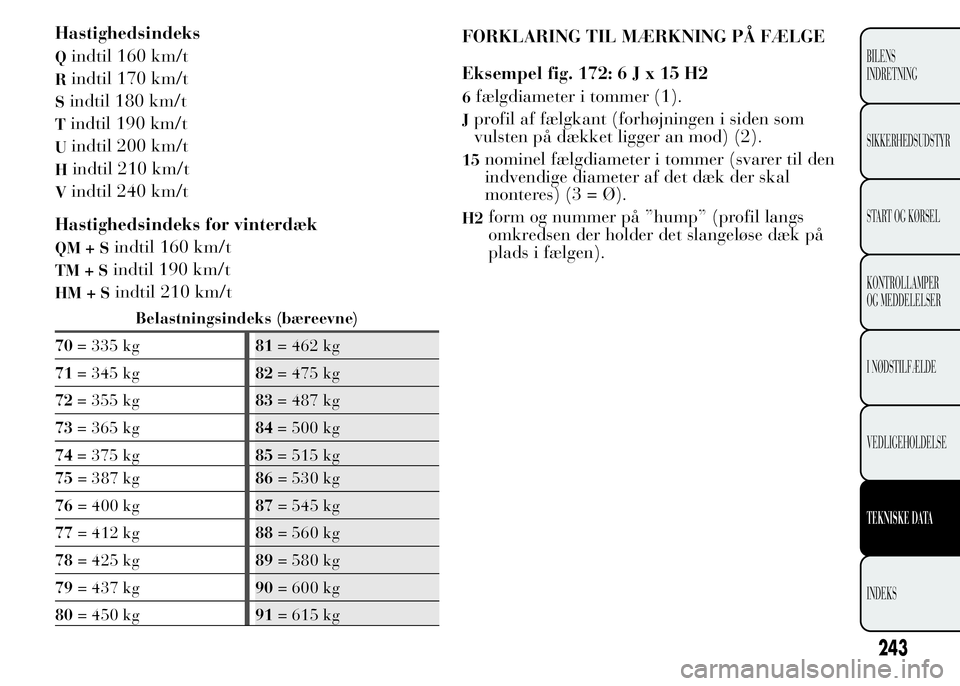

Hastighedsindeks
Qindtil 160 km/t
Rindtil 170 km/t
Sindtil 180 km/t
Tindtil 190 km/t
Uindtil 200 km/t
Hindtil 210 km/t
Vindtil 240 km/t
Hastighedsindeks for vinterdæk
QM+Sindtil 160 km/t
TM+Sindtil 190 km/t
HM+Sindtil 210 km/t
Belastningsindeks (bæreevne)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
FORKLARING TIL MÆRKNING PÅ FÆLGE
Eksempel fig. 172:6Jx15H2
6fælgdiameter i tommer (1).
Jprofil af fælgkant (forhøjningen i siden som
vulsten på dækket ligger an mod) (2).
15nominel fælgdiameter i tommer (svarer til den
indvendige diameter af det dæk der skal
monteres) (3 = Ø).
H2form og nummer på ”hump” (profil langs
omkredsen der holder det slangeløse dæk på
plads i fælgen).
243
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

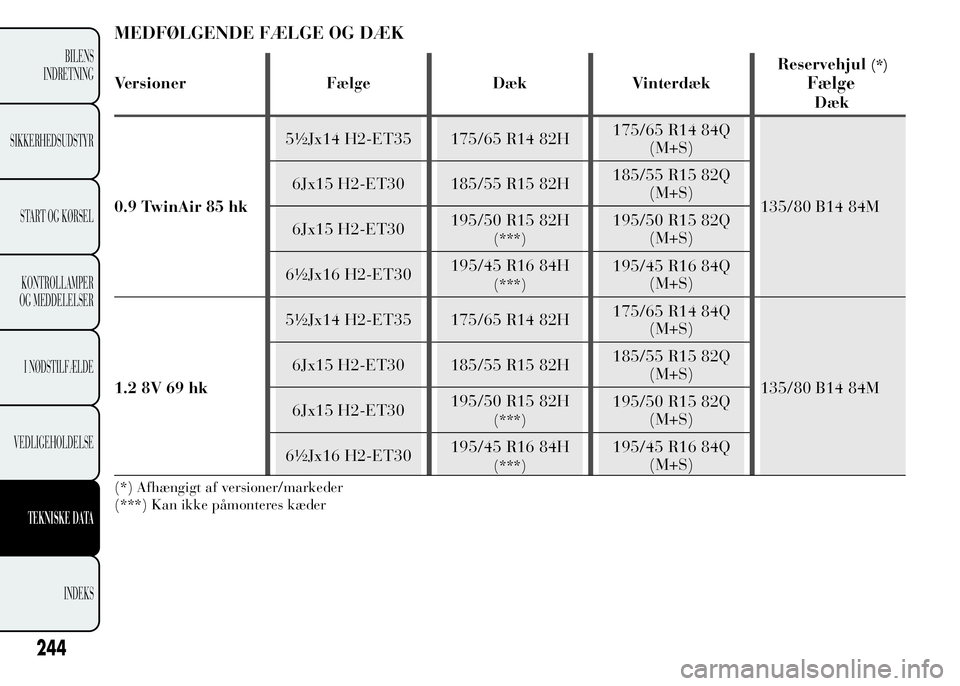

MEDFØLGENDE FÆLGE OG DÆK
Versioner Fælge Dæk VinterdækReservehjul
(*)
Fælge
Dæk
0.9 TwinAir 85 hk5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
1.2 8V 69 hk5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Afhængigt af versioner/markeder
(***) Kan ikke påmonteres kæder
244
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

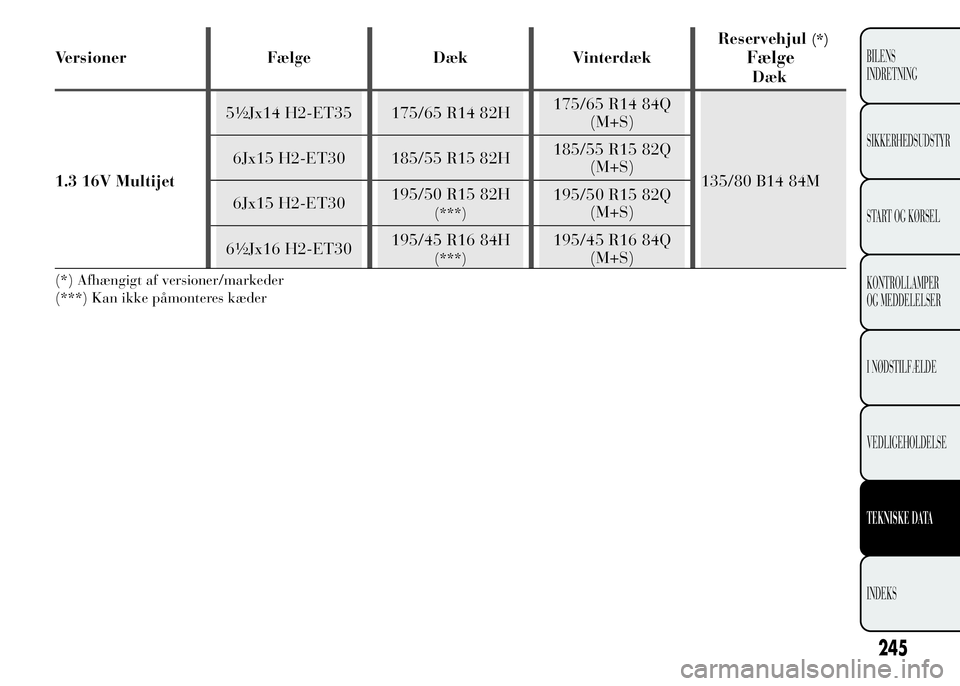

Versioner Fælge Dæk VinterdækReservehjul
(*)
Fælge
Dæk
1.3 16V Multijet5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Afhængigt af versioner/markeder
(***) Kan ikke påmonteres kæder
245
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

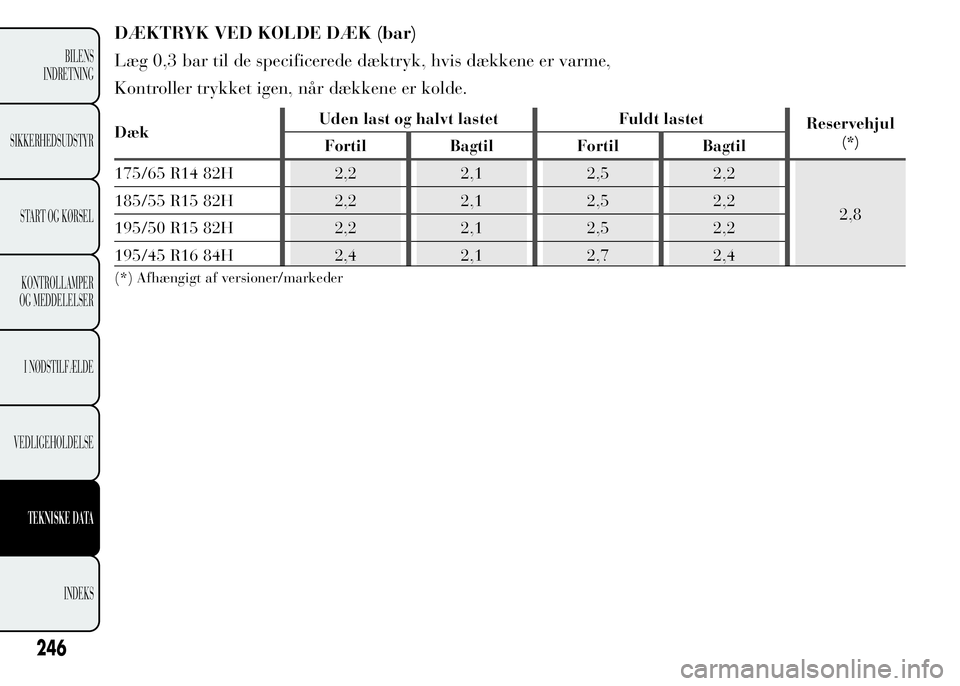

DÆKTRYK VED KOLDE DÆK (bar)
Læg 0,3 bar til de specificerede dæktryk, hvis dækkene er varme,
Kontroller trykket igen, når dækkene er kolde.
DækUden last og halvt lastet Fuldt lastet
Reservehjul(*)Fortil Bagtil Fortil Bagtil
175/65 R14 82H 2,2 2,1 2,5 2,2
2,8 185/55 R15 82H 2,2 2,1 2,5 2,2
195/50 R15 82H 2,2 2,1 2,5 2,2
195/45 R16 84H 2,4 2,1 2,7 2,4
(*) Afhængigt af versioner/markeder
