Lancia Ypsilon 2015 Drift- och underhållshandbok (in Swedish)

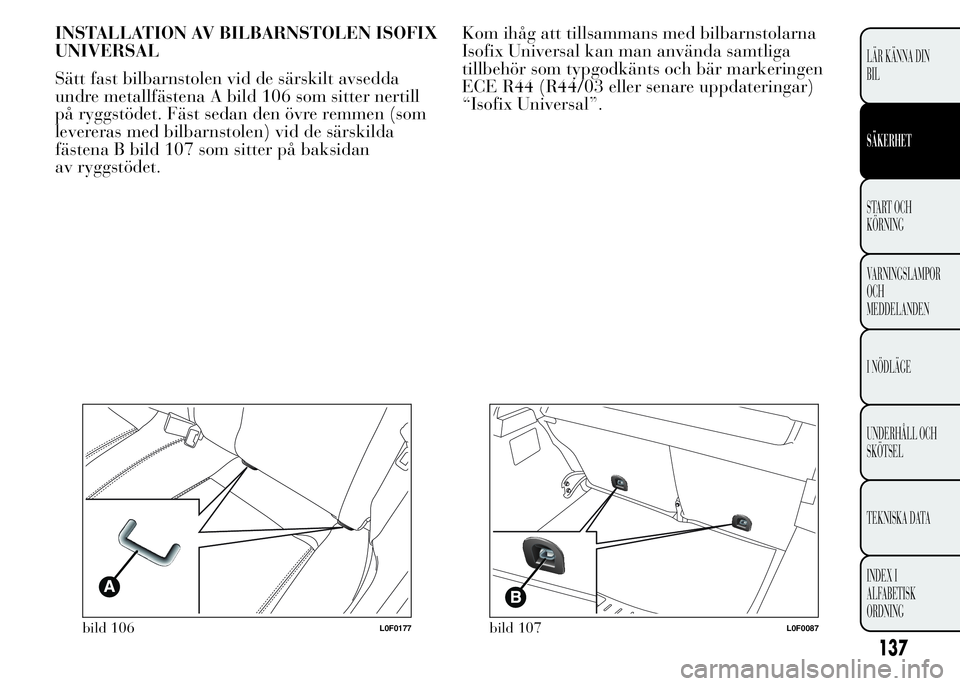

INSTALLATION AV BILBARNSTOLEN ISOFIX
UNIVERSAL
Sätt fast bilbarnstolen vid de särskilt avsedda
undre metallfästena A bild 106 som sitter nertill
på ryggstödet. Fäst sedan den övre remmen (som
levereras med bilbarnstolen) vid de särskilda
fästena B bild 107 som sitter på baksidan
av ryggstödet.Kom ihåg att tillsammans med bilbarnstolarna
Isofix Universal kan man använda samtliga
tillbehör som typgodkänts och bär markeringen
ECE R44 (R44/03 eller senare uppdateringar)
“Isofix Universal”.
bild 106L0F0177bild 107L0F0087
137
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

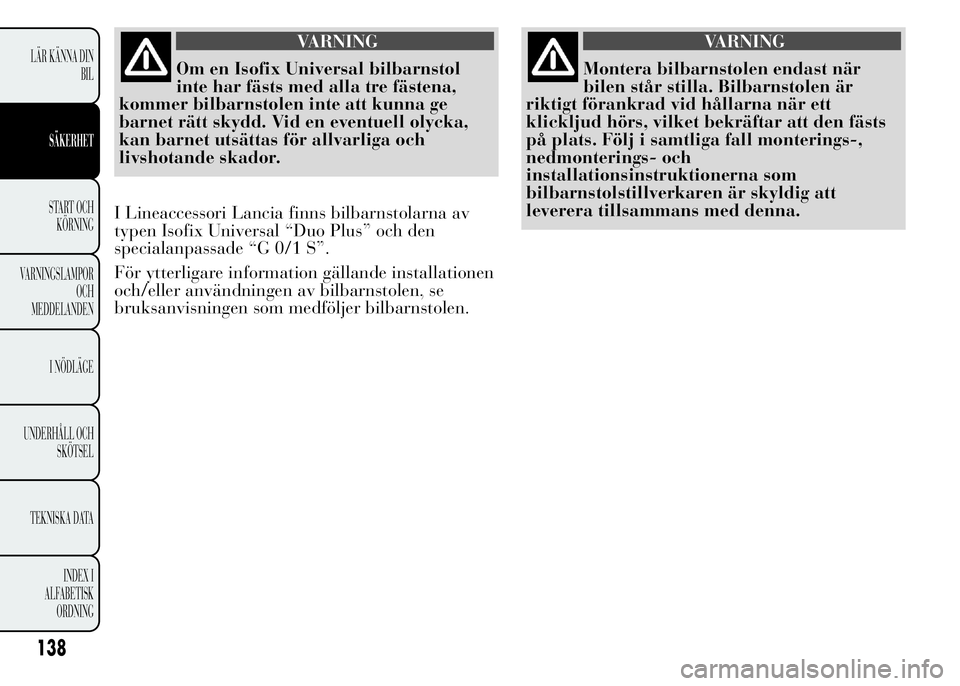

VARNING
Om en Isofix Universal bilbarnstol
inte har fästs med alla tre fästena,
kommer bilbarnstolen inte att kunna ge
barnet rätt skydd. Vid en eventuell olycka,
kan barnet utsättas för allvarliga och
livshotande skador.
I Lineaccessori Lancia finns bilbarnstolarna av
typen Isofix Universal “Duo Plus” och den
specialanpassade “G 0/1 S”.
För ytterligare information gällande installationen
och/eller användningen av bilbarnstolen, se
bruksanvisningen som medföljer bilbarnstolen.
VARNING
Montera bilbarnstolen endast när
bilen står stilla. Bilbarnstolen är
riktigt förankrad vid hållarna när ett
klickljud hörs, vilket bekräftar att den fästs
på plats. Följ i samtliga fall monterings-,
nedmonterings- och
installationsinstruktionerna som
bilbarnstolstillverkaren är skyldig att
leverera tillsammans med denna.
138
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

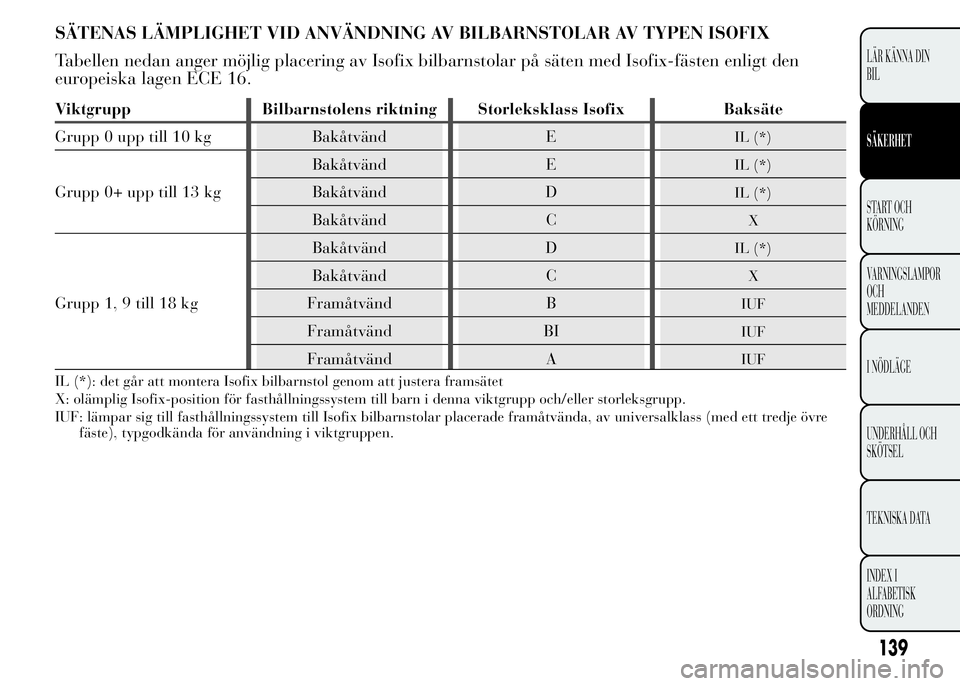

SÄTENAS LÄMPLIGHET VID ANVÄNDNING AV BILBARNSTOLAR AV TYPEN ISOFIX
Tabellen nedan anger möjlig placering av Isofix bilbarnstolar på säten med Isofix-fästen enligt den
europeiska lagen ECE 16.
Viktgrupp Bilbarnstolens riktning Storleksklass Isofix Baksäte
Grupp 0 upp till 10 kg Bakåtvänd E
IL (*)
Grupp 0+ upp till 13 kgBakåtvänd E
IL (*)
Bakåtvänd DIL (*)
Bakåtvänd CX
Grupp 1, 9 till 18 kgBakåtvänd D
IL (*)
Bakåtvänd CX
Framåtvänd BIUF
Framåtvänd BIIUF
Framåtvänd AIUF
IL (*): det går att montera Isofix bilbarnstol genom att justera framsätet
X: olämplig Isofix-position för fasthållningssystem till barn i denna viktgrupp och/eller storleksgrupp.
IUF: lämpar sig till fasthållningssystem till Isofix bilbarnstolar placerade framåtvända, av universalklass (med ett tredje övre
fäste), typgodkända för användning i viktgruppen.
139
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

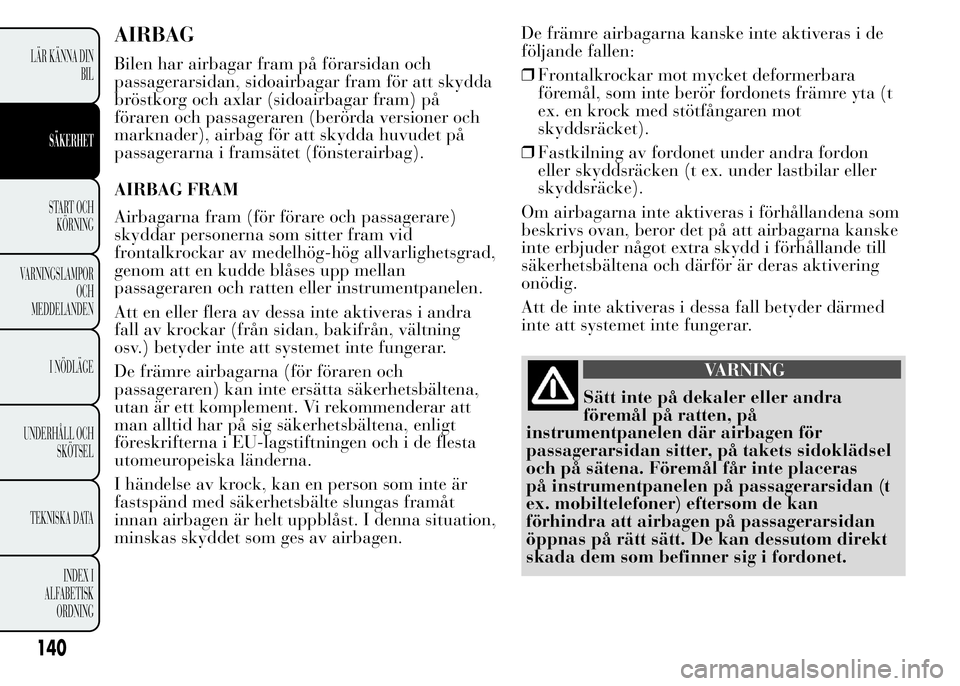

AIRBAG
Bilen har airbagar fram på förarsidan och
passagerarsidan, sidoairbagar fram för att skydda
bröstkorg och axlar (sidoairbagar fram) på
föraren och passageraren (berörda versioner och
marknader), airbag för att skydda huvudet på
passagerarna i framsätet (fönsterairbag).
AIRBAG FRAM
Airbagarna fram (för förare och passagerare)
skyddar personerna som sitter fram vid
frontalkrockar av medelhög-hög allvarlighetsgrad,
genom att en kudde blåses upp mellan
passageraren och ratten eller instrumentpanelen.
Att en eller flera av dessa inte aktiveras i andra
fall av krockar (från sidan, bakifrån, vältning
osv.) betyder inte att systemet inte fungerar.
De främre airbagarna (för föraren och
passageraren) kan inte ersätta säkerhetsbältena,
utan är ett komplement. Vi rekommenderar att
man alltid har på sig säkerhetsbältena, enligt
föreskrifterna i EU-lagstiftningen och i de flesta
utomeuropeiska länderna.
I händelse av krock, kan en person som inte är
fastspänd med säkerhetsbälte slungas framåt
innan airbagen är helt uppblåst. I denna situation,
minskas skyddet som ges av airbagen.De främre airbagarna kanske inte aktiveras i de
följande fallen:
❒Frontalkrockar mot mycket deformerbara
föremål, som inte berör fordonets främre yta (t
ex. en krock med stötfångaren mot
skyddsräcket).
❒Fastkilning av fordonet under andra fordon
eller skyddsräcken (t ex. under lastbilar eller
skyddsräcke).
Om airbagarna inte aktiveras i förhållandena som
beskrivs ovan, beror det på att airbagarna kanske
inte erbjuder något extra skydd i förhållande till
säkerhetsbältena och därför är deras aktivering
onödig.
Att de inte aktiveras i dessa fall betyder därmed
inte att systemet inte fungerar.
VARNING
Sätt inte på dekaler eller andra
föremål på ratten, på
instrumentpanelen där airbagen för
passagerarsidan sitter, på takets sidoklädsel
och på sätena. Föremål får inte placeras
på instrumentpanelen på passagerarsidan (t
ex. mobiltelefoner) eftersom de kan
förhindra att airbagen på passagerarsidan
öppnas på rätt sätt. De kan dessutom direkt
skada dem som befinner sig i fordonet.
140
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

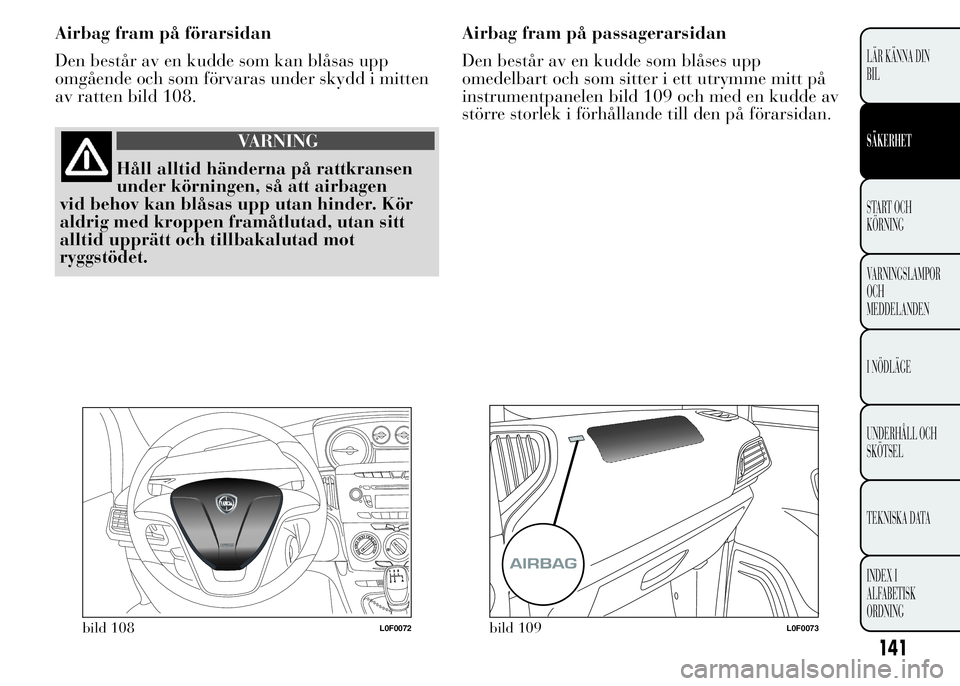

Airbag fram på förarsidan
Den består av en kudde som kan blåsas upp
omgående och som förvaras under skydd i mitten
av ratten bild 108.
VARNING
Håll alltid händerna på rattkransen
under körningen, så att airbagen
vid behov kan blåsas upp utan hinder. Kör
aldrig med kroppen framåtlutad, utan sitt
alltid upprätt och tillbakalutad mot
ryggstödet.Airbag fram på passagerarsidan
Den består av en kudde som blåses upp
omedelbart och som sitter i ett utrymme mitt på
instrumentpanelen bild 109 och med en kudde av
större storlek i förhållande till den på förarsidan.
bild 108L0F0072bild 109L0F0073
141
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

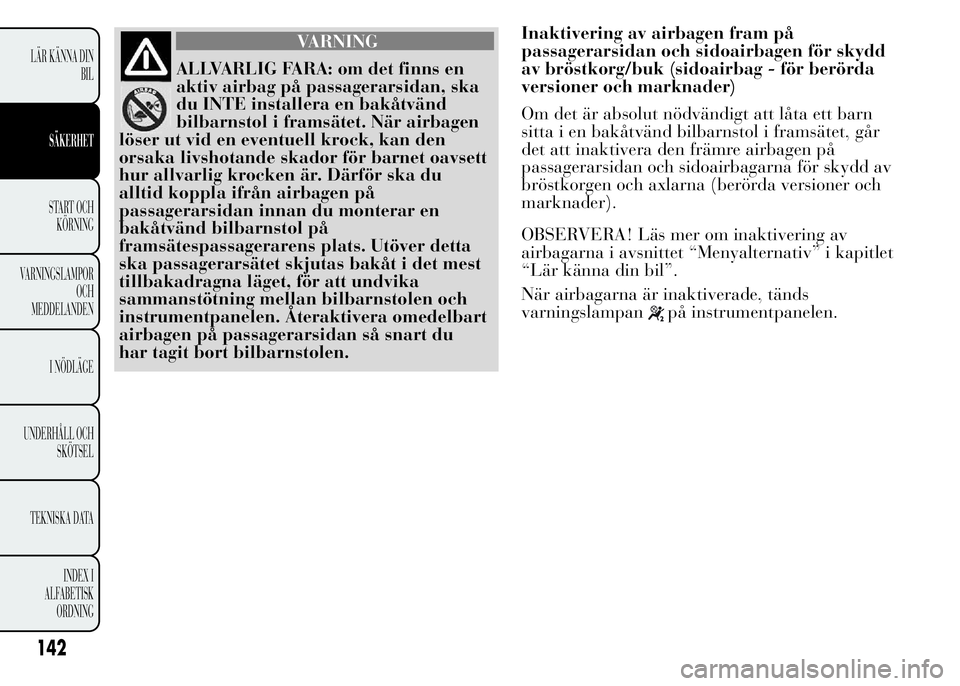

VARNING
ALLVARLIG FARA: om det finns en
aktiv airbag på passagerarsidan, ska
du INTE installera en bakåtvänd
bilbarnstol i framsätet. När airbagen
löser ut vid en eventuell krock, kan den
orsaka livshotande skador för barnet oavsett
hur allvarlig krocken är. Därför ska du
alltid koppla ifrån airbagen på
passagerarsidan innan du monterar en
bakåtvänd bilbarnstol på
framsätespassagerarens plats. Utöver detta
ska passagerarsätet skjutas bakåt i det mest
tillbakadragna läget, för att undvika
sammanstötning mellan bilbarnstolen och
instrumentpanelen. Återaktivera omedelbart
airbagen på passagerarsidan så snart du
har tagit bort bilbarnstolen.Inaktivering av airbagen fram på
passagerarsidan och sidoairbagen för skydd
av bröstkorg/buk (sidoairbag - för berörda
versioner och marknader)
Om det är absolut nödvändigt att låta ett barn
sitta i en bakåtvänd bilbarnstol i framsätet, går
det att inaktivera den främre airbagen på
passagerarsidan och sidoairbagarna för skydd av
bröstkorgen och axlarna (berörda versioner och
marknader).
OBSERVERA! Läs mer om inaktivering av
airbagarna i avsnittet “Menyalternativ” i kapitlet
“Lär känna din bil”.
När airbagarna är inaktiverade, tänds
varningslampan
på instrumentpanelen.
142
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

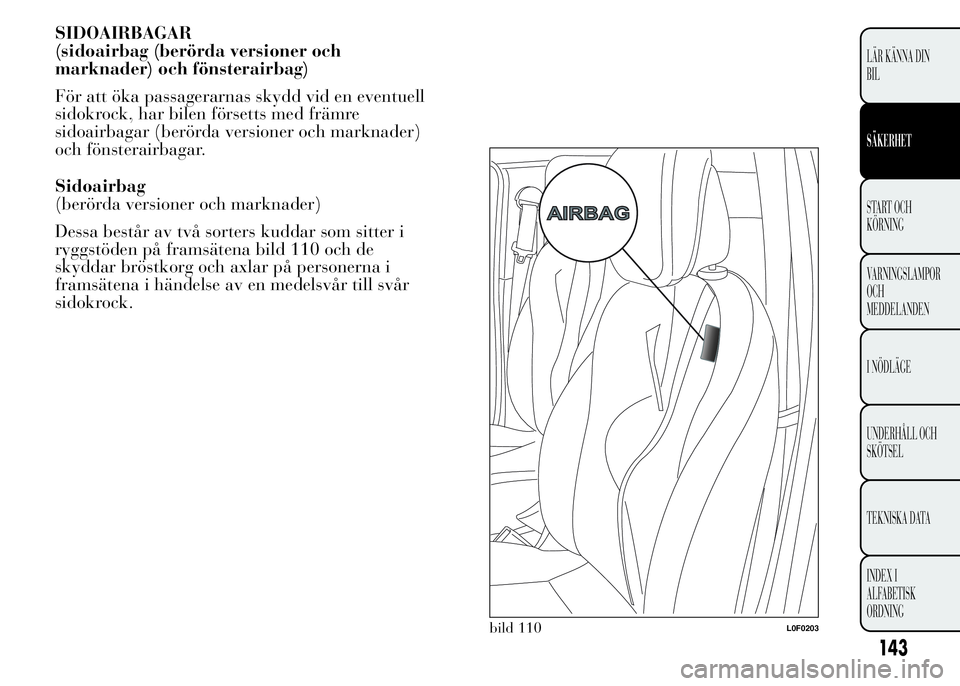

SIDOAIRBAGAR
(sidoairbag (berörda versioner och
marknader) och fönsterairbag)
För att öka passagerarnas skydd vid en eventuell
sidokrock, har bilen försetts med främre
sidoairbagar (berörda versioner och marknader)
och fönsterairbagar.
Sidoairbag
(berörda versioner och marknader)
Dessa består av två sorters kuddar som sitter i
ryggstöden på framsätena bild 110 och de
skyddar bröstkorg och axlar på personerna i
framsätena i händelse av en medelsvår till svår
sidokrock.
bild 110L0F0203
143
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

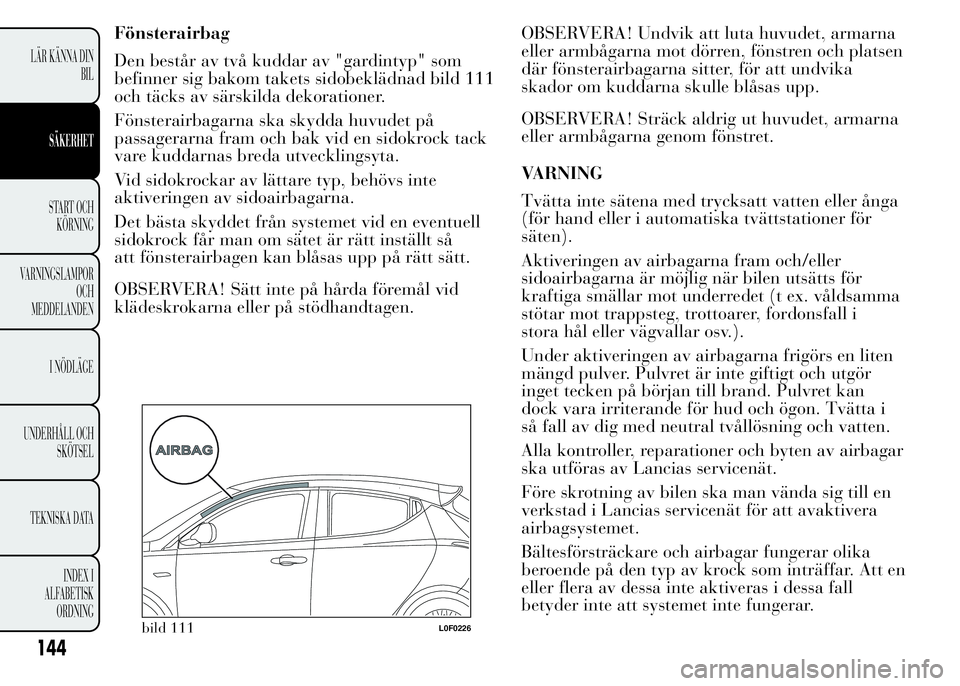

Fönsterairbag
Den består av två kuddar av "gardintyp" som
befinner sig bakom takets sidobeklädnad bild 111
och täcks av särskilda dekorationer.
Fönsterairbagarna ska skydda huvudet på
passagerarna fram och bak vid en sidokrock tack
vare kuddarnas breda utvecklingsyta.
Vid sidokrockar av lättare typ, behövs inte
aktiveringen av sidoairbagarna.
Det bästa skyddet från systemet vid en eventuell
sidokrock får man om sätet är rätt inställt så
att fönsterairbagen kan blåsas upp på rätt sätt.
OBSERVERA! Sätt inte på hårda föremål vid
klädeskrokarna eller på stödhandtagen.OBSERVERA! Undvik att luta huvudet, armarna
eller armbågarna mot dörren, fönstren och platsen
där fönsterairbagarna sitter, för att undvika
skador om kuddarna skulle blåsas upp.
OBSERVERA! Sträck aldrig ut huvudet, armarna
eller armbågarna genom fönstret.
VARNING
Tvätta inte sätena med trycksatt vatten eller ånga
(för hand eller i automatiska tvättstationer för
säten).
Aktiveringen av airbagarna fram och/eller
sidoairbagarna är möjlig när bilen utsätts för
kraftiga smällar mot underredet (t ex. våldsamma
stötar mot trappsteg, trottoarer, fordonsfall i
stora hål eller vägvallar osv.).
Under aktiveringen av airbagarna frigörs en liten
mängd pulver. Pulvret är inte giftigt och utgör
inget tecken på början till brand. Pulvret kan
dock vara irriterande för hud och ögon. Tvätta i
så fall av dig med neutral tvållösning och vatten.
Alla kontroller, reparationer och byten av airbagar
ska utföras av Lancias servicenät.
Före skrotning av bilen ska man vända sig till en
verkstad i Lancias servicenät för att avaktivera
airbagsystemet.
Bältesförsträckare och airbagar fungerar olika
beroende på den typ av krock som inträffar. Att en
eller flera av dessa inte aktiveras i dessa fall
betyder inte att systemet inte fungerar.
bild 111L0F0226
144
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

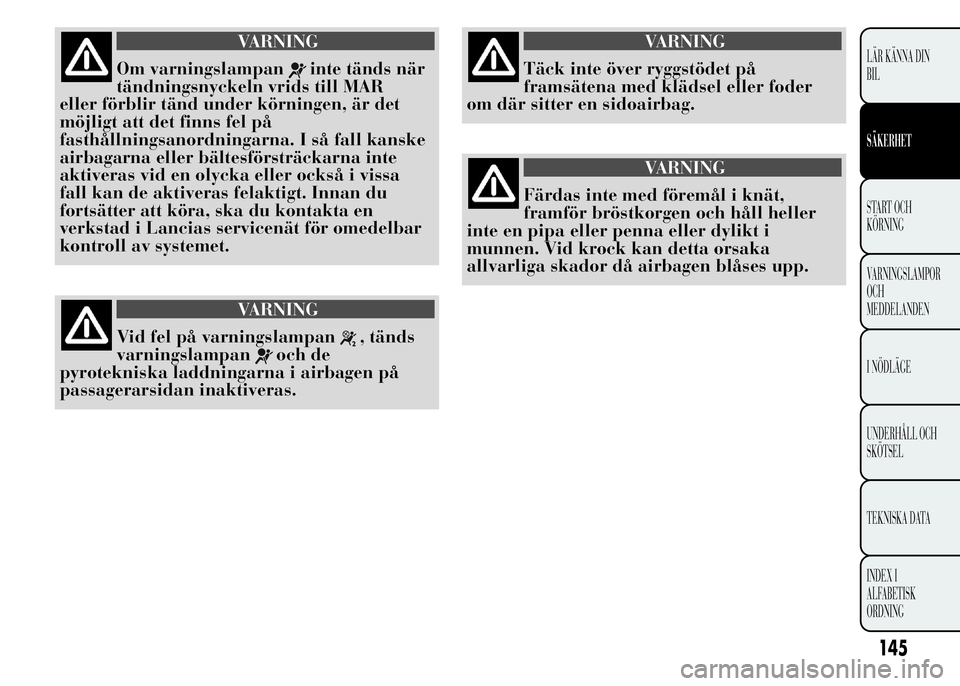

VARNING
Om varningslampaninte tänds när
tändningsnyckeln vrids till MAR
eller förblir tänd under körningen, är det
möjligt att det finns fel på
fasthållningsanordningarna. I så fall kanske
airbagarna eller bältesförsträckarna inte
aktiveras vid en olycka eller också i vissa
fall kan de aktiveras felaktigt. Innan du
fortsätter att köra, ska du kontakta en
verkstad i Lancias servicenät för omedelbar
kontroll av systemet.
VARNING
Vid fel på varningslampan, tänds
varningslampan
och de
pyrotekniska laddningarna i airbagen på
passagerarsidan inaktiveras.
VARNING
Täck inte över ryggstödet på
framsätena med klädsel eller foder
om där sitter en sidoairbag.
VARNING
Färdas inte med föremål i knät,
framför bröstkorgen och håll heller
inte en pipa eller penna eller dylikt i
munnen. Vid krock kan detta orsaka
allvarliga skador då airbagen blåses upp.
145
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

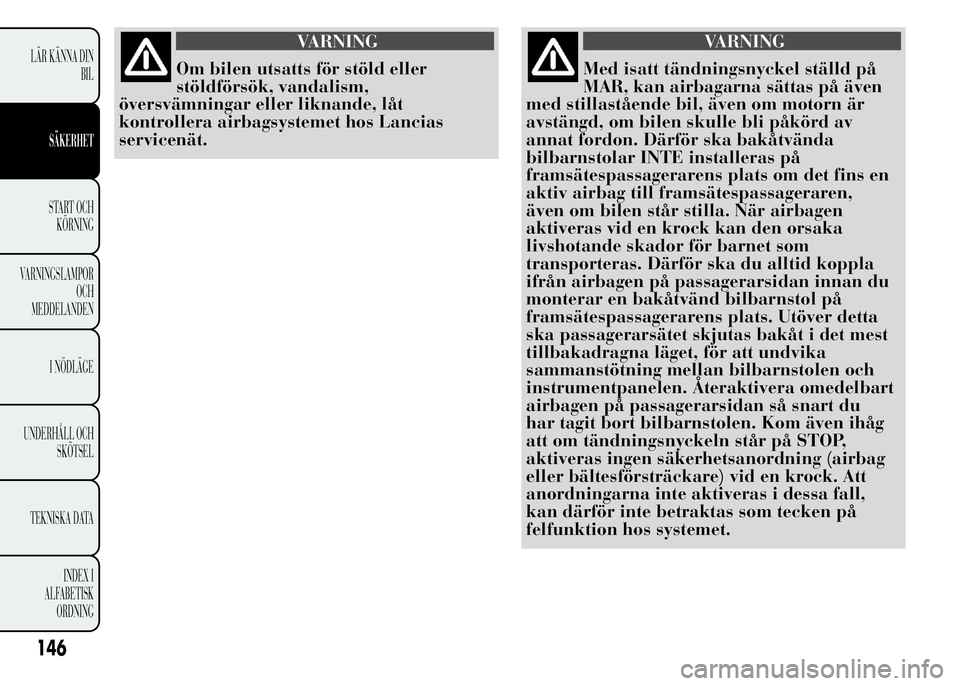

VARNING
Om bilen utsatts för stöld eller
stöldförsök, vandalism,
översvämningar eller liknande, låt
kontrollera airbagsystemet hos Lancias
servicenät.
VARNING
Med isatt tändningsnyckel ställd på
MAR, kan airbagarna sättas på även
med stillastående bil, även om motorn är
avstängd, om bilen skulle bli påkörd av
annat fordon. Därför ska bakåtvända
bilbarnstolar INTE installeras på
framsätespassagerarens plats om det fins en
aktiv airbag till framsätespassageraren,
även om bilen står stilla. När airbagen
aktiveras vid en krock kan den orsaka
livshotande skador för barnet som
transporteras. Därför ska du alltid koppla
ifrån airbagen på passagerarsidan innan du
monterar en bakåtvänd bilbarnstol på
framsätespassagerarens plats. Utöver detta
ska passagerarsätet skjutas bakåt i det mest
tillbakadragna läget, för att undvika
sammanstötning mellan bilbarnstolen och
instrumentpanelen. Återaktivera omedelbart
airbagen på passagerarsidan så snart du
har tagit bort bilbarnstolen. Kom även ihåg
att om tändningsnyckeln står på STOP,
aktiveras ingen säkerhetsanordning (airbag
eller bältesförsträckare) vid en krock. Att
anordningarna inte aktiveras i dessa fall,
kan därför inte betraktas som tecken på
felfunktion hos systemet.
146
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING
