Lancia Ypsilon 2015 Drift- och underhållshandbok (in Swedish)

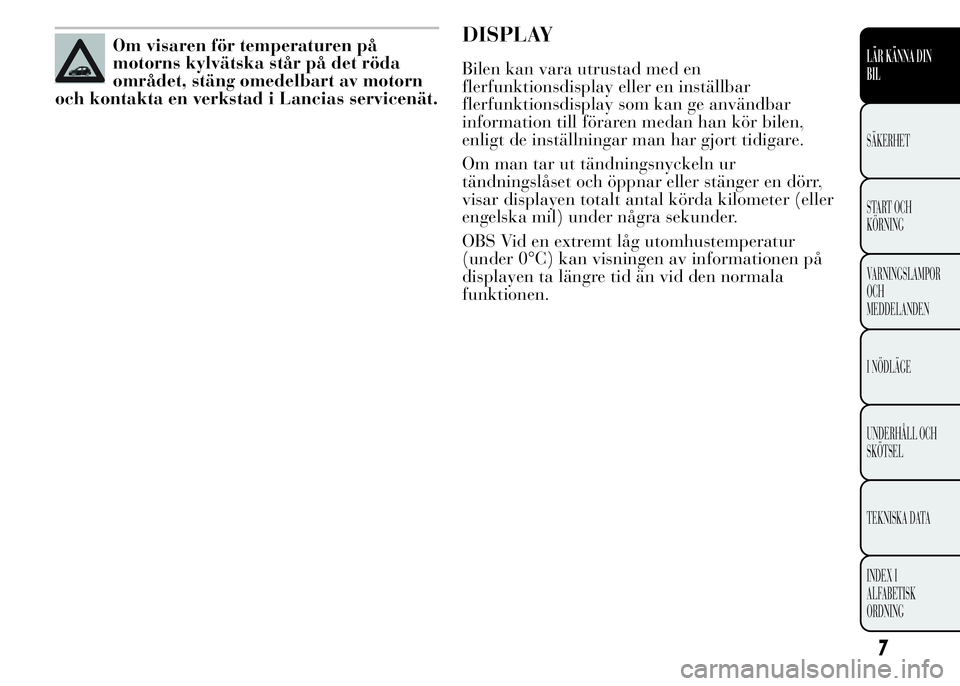

Om visaren för temperaturen på
motorns kylvätska står på det röda
området, stäng omedelbart av motorn
och kontakta en verkstad i Lancias servicenät.DISPLAY
Bilen kan vara utrustad med en
flerfunktionsdisplay eller en inställbar
flerfunktionsdisplay som kan ge användbar
information till föraren medan han kör bilen,
enligt de inställningar man har gjort tidigare.
Om man tar ut tändningsnyckeln ur
tändningslåset och öppnar eller stänger en dörr,
visar displayen totalt antal körda kilometer (eller
engelska mil) under några sekunder.
OBS Vid en extremt låg utomhustemperatur
(under 0°C) kan visningen av informationen på
displayen ta längre tid än vid den normala
funktionen.
7
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

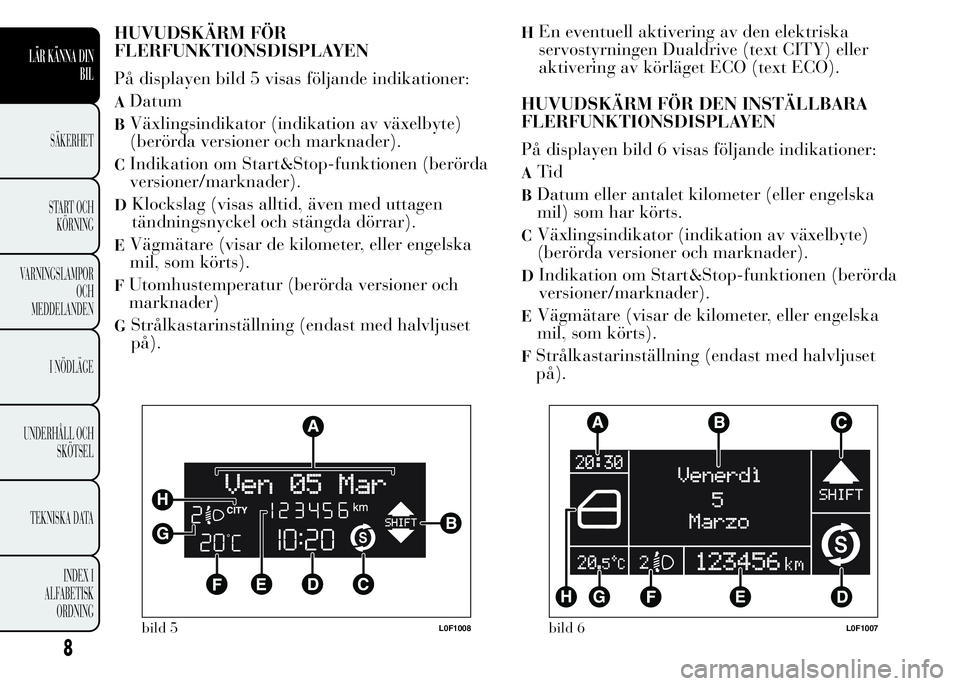

HUVUDSKÄRM FÖR
FLERFUNKTIONSDISPLAYEN
På displayen bild 5 visas följande indikationer:
ADatum
BVäxlingsindikator (indikation av växelbyte)
(berörda versioner och marknader).
CIndikation om Start&Stop-funktionen (berörda
versioner/marknader).
DKlockslag (visas alltid, även med uttagen
tändningsnyckel och stängda dörrar).
EVägmätare (visar de kilometer, eller engelska
mil, som körts).
FUtomhustemperatur (berörda versioner och
marknader)
GStrålkastarinställning (endast med halvljuset
på).
HEn eventuell aktivering av den elektriska
servostyrningen Dualdrive (text CITY) eller
aktivering av körläget ECO (text ECO).
HUVUDSKÄRM FÖR DEN INSTÄLLBARA
FLERFUNKTIONSDISPLAYEN
På displayen bild 6 visas följande indikationer:
ATid
BDatum eller antalet kilometer (eller engelska
mil) som har körts.
CVäxlingsindikator (indikation av växelbyte)
(berörda versioner och marknader).
DIndikation om Start&Stop-funktionen (berörda
versioner/marknader).
EVägmätare (visar de kilometer, eller engelska
mil, som körts).
FStrålkastarinställning (endast med halvljuset
på).
bild 5L0F1008bild 6L0F1007
8
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

GUtomhustemperatur (berörda versioner och
marknader)
HSignalering av bilens status (t ex. öppna dörrar
eller eventuell is på vägen osv.).
På vissa versioner, visar displayen turbintrycket.

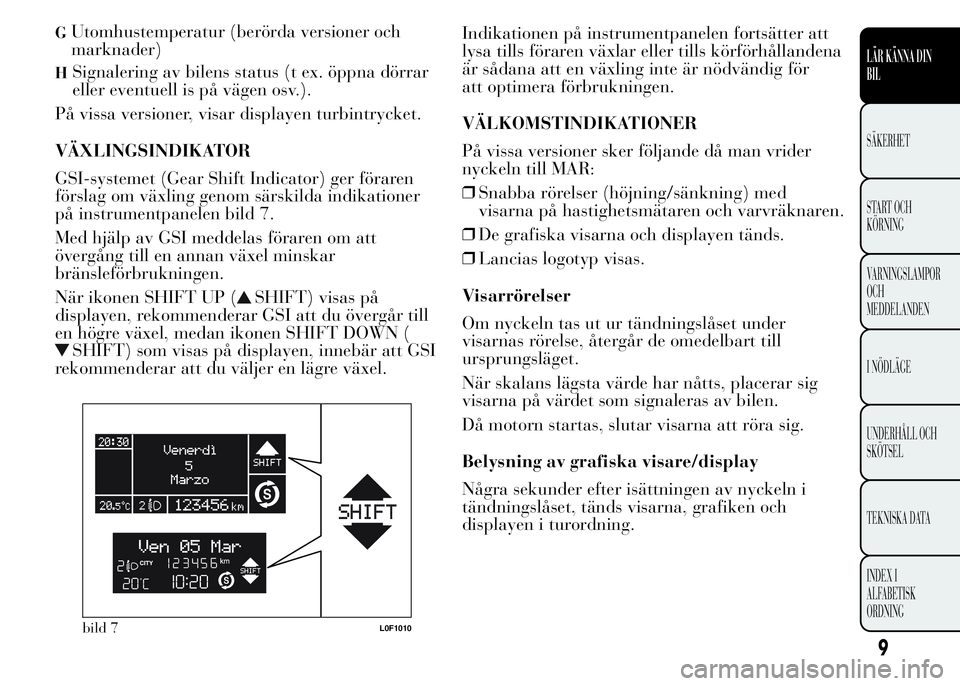

VÄXLINGSINDIKATOR
GSI-systemet (Gear Shift Indicator) ger föraren
förslag om växling genom särskilda indikationer
på instrumentpanelen bild 7.
Med hjälp av GSI meddelas föraren om att
övergång till en annan växel minskar
bränsleförbrukningen.
När ikonen SHIFT UP (
SHIFT) visas på
displayen, rekommenderar GSI att du övergår till
en högre växel, medan ikonen SHIFT DOWN (
SHIFT) som visas på displayen, innebär att GSI
rekommenderar att du väljer en lägre växel.Indikationen på instrumentpanelen fortsätter att
lysa tills föraren växlar eller tills körförhållandena
är sådana att en växling inte är nödvändig för
att optimera förbrukningen.
VÄLKOMSTINDIKATIONER
På vissa versioner sker följande då man vrider
nyckeln till MAR:
❒Snabba rörelser (höjning/sänkning) med
visarna på hastighetsmätaren och varvräknaren.
❒De grafiska visarna och displayen tänds.
❒Lancias logotyp visas.
Visarrörelser
Om nyckeln tas ut ur tändningslåset under
visarnas rörelse, återgår de omedelbart till
ursprungsläget.
När skalans lägsta värde har nåtts, placerar sig
visarna på värdet som signaleras av bilen.
Då motorn startas, slutar visarna att röra sig.
Belysning av grafiska visare/display
Några sekunder efter isättningen av nyckeln i
tändningslåset, tänds visarna, grafiken och
displayen i turordning.
bild 7L0F1010
9
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

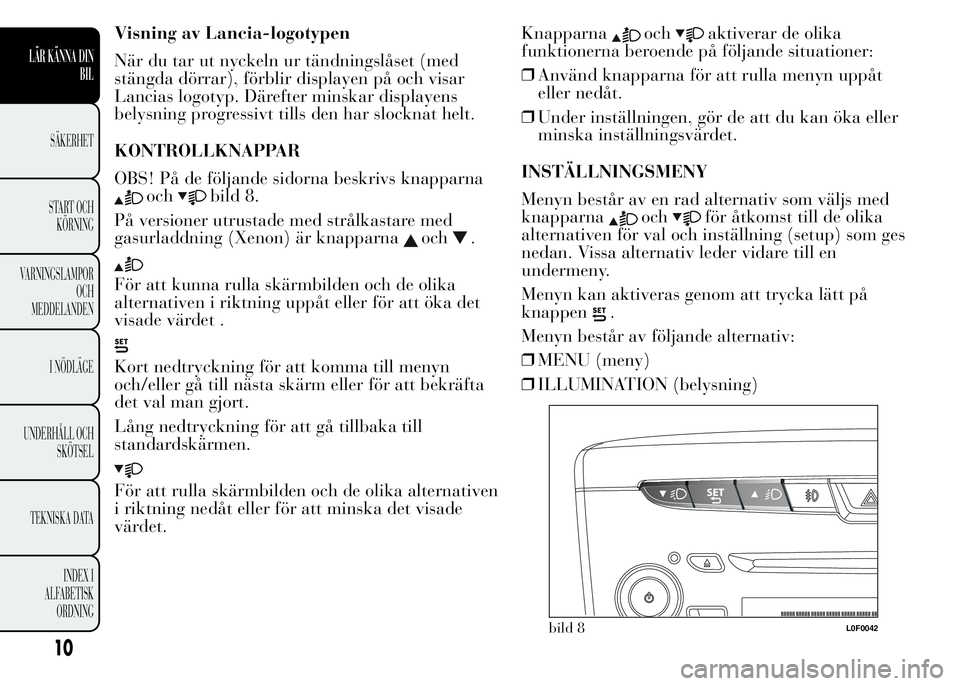

Visning av Lancia-logotypen
När du tar ut nyckeln ur tändningslåset (med
stängda dörrar), förblir displayen på och visar
Lancias logotyp. Därefter minskar displayens
belysning progressivt tills den har slocknat helt.
KONTROLLKNAPPAR
OBS! På de följande sidorna beskrivs knapparna
ochbild 8.
På versioner utrustade med strålkastare med
gasurladdning (Xenon) är knapparna
och.
För att kunna rulla skärmbilden och de olika
alternativen i riktning uppåt eller för att öka det
visade värdet .
Kort nedtryckning för att komma till menyn
och/eller gå till nästa skärm eller för att bekräfta
det val man gjort.
Lång nedtryckning för att gå tillbaka till
standardskärmen.
För att rulla skärmbilden och de olika alternativen
i riktning nedåt eller för att minska det visade
värdet.Knapparna
ochaktiverar de olika
funktionerna beroende på följande situationer:
❒Använd knapparna för att rulla menyn uppåt
eller nedåt.
❒Under inställningen, gör de att du kan öka eller
minska inställningsvärdet.
INSTÄLLNINGSMENY
Menyn består av en rad alternativ som väljs med
knapparna
ochför åtkomst till de olika
alternativen för val och inställning (setup) som ges
nedan. Vissa alternativ leder vidare till en
undermeny.
Menyn kan aktiveras genom att trycka lätt på
knappen
.
Menyn består av följande alternativ:
❒MENU (meny)
❒ILLUMINATION (belysning)
bild 8L0F0042
10
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

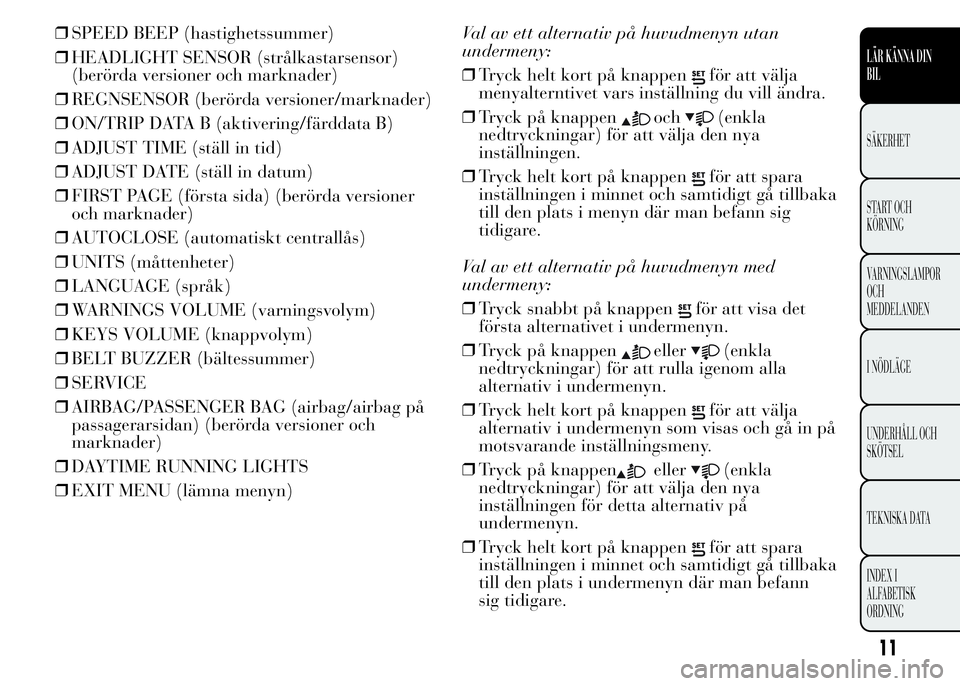

❒SPEED BEEP (hastighetssummer)
❒HEADLIGHT SENSOR (strålkastarsensor)
(berörda versioner och marknader)
❒REGNSENSOR (berörda versioner/marknader)
❒ON/TRIP DATA B (aktivering/färddata B)
❒ADJUST TIME (ställ in tid)
❒ADJUST DATE (ställ in datum)
❒FIRST PAGE (första sida) (berörda versioner
och marknader)
❒AUTOCLOSE (automatiskt centrallås)
❒UNITS (måttenheter)
❒LANGUAGE (språk)
❒WARNINGS VOLUME (varningsvolym)
❒KEYS VOLUME (knappvolym)
❒BELT BUZZER (bältessummer)
❒SERVICE
❒AIRBAG/PASSENGER BAG (airbag/airbag på
passagerarsidan) (berörda versioner och
marknader)
❒DAYTIME RUNNING LIGHTS
❒EXIT MENU (lämna menyn)Val av ett alternativ på huvudmenyn utan
undermeny:
❒Tryck helt kort på knappen
för att välja
menyalterntivet vars inställning du vill ändra.
❒Tryck på knappen
och(enkla
nedtryckningar) för att välja den nya
inställningen.
❒Tryck helt kort på knappen
för att spara
inställningen i minnet och samtidigt gå tillbaka
till den plats i menyn där man befann sig
tidigare.
Val av ett alternativ på huvudmenyn med
undermeny:
❒Tryck snabbt på knappen
för att visa det
första alternativet i undermenyn.
❒Tryck på knappen
eller(enkla
nedtryckningar) för att rulla igenom alla
alternativ i undermenyn.
❒Tryck helt kort på knappen
för att välja
alternativ i undermenyn som visas och gå in på
motsvarande inställningsmeny.
❒Tryck på knappen
eller(enkla
nedtryckningar) för att välja den nya
inställningen för detta alternativ på
undermenyn.
❒Tryck helt kort på knappen
för att spara
inställningen i minnet och samtidigt gå tillbaka
till den plats i undermenyn där man befann
sig tidigare.
11
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

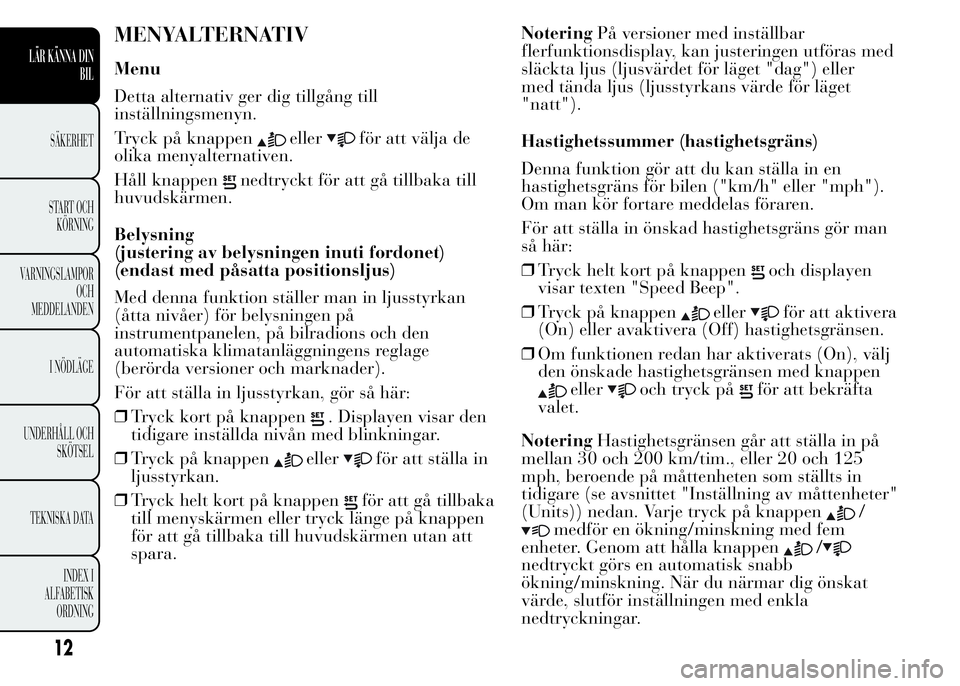

MENYALTERNATIV
Menu
Detta alternativ ger dig tillgång till
inställningsmenyn.
Tryck på knappen
ellerför att välja de
olika menyalternativen.
Håll knappen
nedtryckt för att gå tillbaka till
huvudskärmen.
Belysning
(justering av belysningen inuti fordonet)
(endast med påsatta positionsljus)
Med denna funktion ställer man in ljusstyrkan
(åtta nivåer) för belysningen på
instrumentpanelen, på bilradions och den
automatiska klimatanläggningens reglage
(berörda versioner och marknader).
För att ställa in ljusstyrkan, gör så här:
❒Tryck kort på knappen
. Displayen visar den
tidigare inställda nivån med blinkningar.
❒Tryck på knappen
ellerför att ställa in
ljusstyrkan.
❒Tryck helt kort på knappen
för att gå tillbaka
till menyskärmen eller tryck länge på knappen
för att gå tillbaka till huvudskärmen utan att
spara.NoteringPå versioner med inställbar
flerfunktionsdisplay, kan justeringen utföras med
släckta ljus (ljusvärdet för läget "dag") eller
med tända ljus (ljusstyrkans värde för läget
"natt").
Hastighetssummer (hastighetsgräns)
Denna funktion gör att du kan ställa in en
hastighetsgräns för bilen ("km/h" eller "mph").
Om man kör fortare meddelas föraren.
För att ställa in önskad hastighetsgräns gör man
så här:
❒Tryck helt kort på knappen
och displayen
visar texten "Speed Beep".
❒Tryck på knappen
ellerför att aktivera
(On) eller avaktivera (Off) hastighetsgränsen.
❒Om funktionen redan har aktiverats (On), välj
den önskade hastighetsgränsen med knappen
elleroch tryck påför att bekräfta
valet.
NoteringHastighetsgränsen går att ställa in på
mellan 30 och 200 km/tim., eller 20 och 125
mph, beroende på måttenheten som ställts in
tidigare (se avsnittet "Inställning av måttenheter"
(Units)) nedan. Varje tryck på knappen
/
medför en ökning/minskning med fem
enheter. Genom att hålla knappen
/
nedtryckt görs en automatisk snabb
ökning/minskning. När du närmar dig önskat
värde, slutför inställningen med enkla
nedtryckningar.
12
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

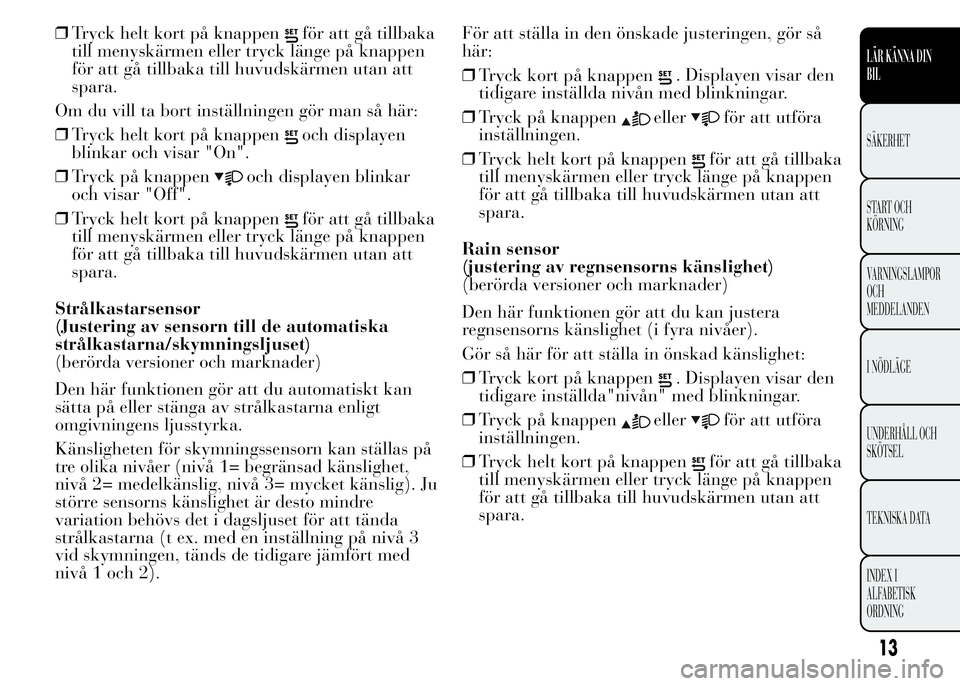

❒Tryck helt kort på knappenför att gå tillbaka
till menyskärmen eller tryck länge på knappen
för att gå tillbaka till huvudskärmen utan att
spara.
Om du vill ta bort inställningen gör man så här:
❒Tryck helt kort på knappen
och displayen
blinkar och visar "On".
❒Tryck på knappen
och displayen blinkar
och visar "Off".
❒Tryck helt kort på knappen
för att gå tillbaka
till menyskärmen eller tryck länge på knappen
för att gå tillbaka till huvudskärmen utan att
spara.
Strålkastarsensor
(Justering av sensorn till de automatiska
strålkastarna/skymningsljuset)
(berörda versioner och marknader)
Den här funktionen gör att du automatiskt kan
sätta på eller stänga av strålkastarna enligt
omgivningens ljusstyrka.
Känsligheten för skymningssensorn kan ställas på
tre olika nivåer (nivå 1= begränsad känslighet,
nivå 2= medelkänslig, nivå 3= mycket känslig). Ju
större sensorns känslighet är desto mindre
variation behövs det i dagsljuset för att tända
strålkastarna (t ex. med en inställning på nivå 3
vid skymningen, tänds de tidigare jämfört med
nivå 1 och 2).För att ställa in den önskade justeringen, gör så
här:
❒Tryck kort på knappen
. Displayen visar den
tidigare inställda nivån med blinkningar.
❒Tryck på knappen
ellerför att utföra
inställningen.
❒Tryck helt kort på knappen
för att gå tillbaka
till menyskärmen eller tryck länge på knappen
för att gå tillbaka till huvudskärmen utan att
spara.
Rain sensor
(justering av regnsensorns känslighet)
(berörda versioner och marknader)
Den här funktionen gör att du kan justera
regnsensorns känslighet (i fyra nivåer).
Gör så här för att ställa in önskad känslighet:
❒Tryck kort på knappen
. Displayen visar den
tidigare inställda"nivån" med blinkningar.
❒Tryck på knappen
ellerför att utföra
inställningen.
❒Tryck helt kort på knappen
för att gå tillbaka
till menyskärmen eller tryck länge på knappen
för att gå tillbaka till huvudskärmen utan att
spara.
13
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

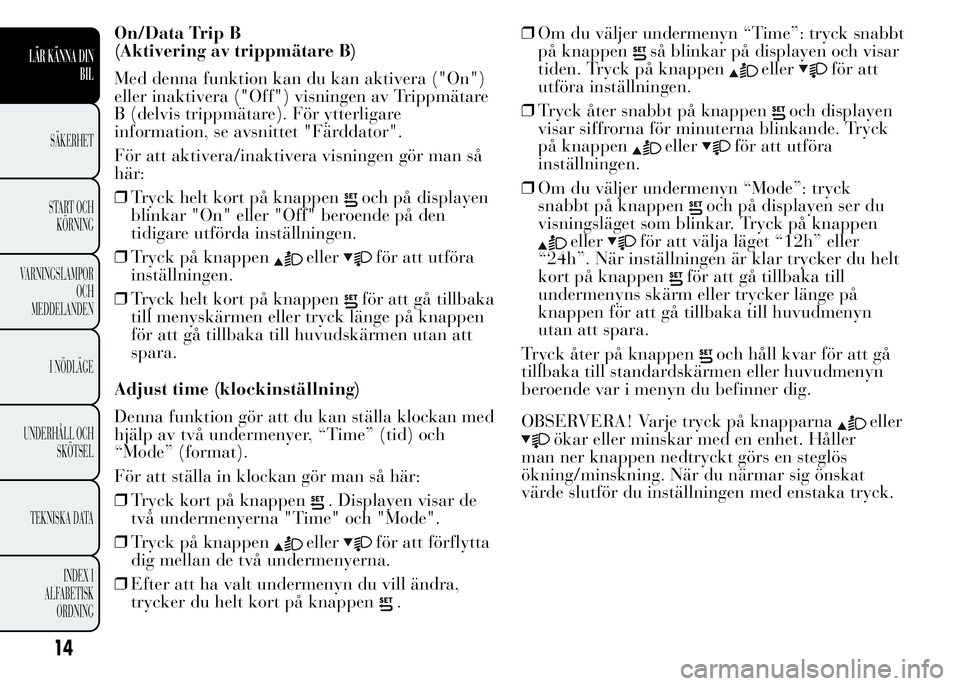

On/Data Trip B
(Aktivering av trippmätare B)
Med denna funktion kan du kan aktivera ("On")
eller inaktivera ("Off") visningen av Trippmätare
B (delvis trippmätare). För ytterligare
information, se avsnittet "Färddator".
För att aktivera/inaktivera visningen gör man så
här:
❒Tryck helt kort på knappen
och på displayen
blinkar "On" eller "Off" beroende på den
tidigare utförda inställningen.
❒Tryck på knappen
ellerför att utföra
inställningen.
❒Tryck helt kort på knappen
för att gå tillbaka
till menyskärmen eller tryck länge på knappen
för att gå tillbaka till huvudskärmen utan att
spara.
Adjust time (klockinställning)
Denna funktion gör att du kan ställa klockan med
hjälp av två undermenyer, “Time” (tid) och
“Mode” (format).
För att ställa in klockan gör man så här:
❒Tryck kort på knappen
. Displayen visar de
två undermenyerna "Time" och "Mode".
❒Tryck på knappen
ellerför att förflytta
dig mellan de två undermenyerna.
❒Efter att ha valt undermenyn du vill ändra,
trycker du helt kort på knappen
.❒Om du väljer undermenyn “Time”: tryck snabbt
på knappen
så blinkar på displayen och visar
tiden. Tryck på knappen
ellerför att
utföra inställningen.
❒Tryck åter snabbt på knappen
och displayen
visar siffrorna för minuterna blinkande. Tryck
på knappen
ellerför att utföra
inställningen.
❒Om du väljer undermenyn “Mode”: tryck
snabbt på knappen
och på displayen ser du
visningsläget som blinkar. Tryck på knappen
ellerför att välja läget “12h” eller
“24h”. När inställningen är klar trycker du helt
kort på knappen
för att gå tillbaka till
undermenyns skärm eller trycker länge på
knappen för att gå tillbaka till huvudmenyn
utan att spara.
Tryck åter på knappen
och håll kvar för att gå
tillbaka till standardskärmen eller huvudmenyn
beroende var i menyn du befinner dig.
OBSERVERA! Varje tryck på knapparna
eller
ökar eller minskar med en enhet. Håller
man ner knappen nedtryckt görs en steglös
ökning/minskning. När du närmar sig önskat
värde slutför du inställningen med enstaka tryck.
14
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

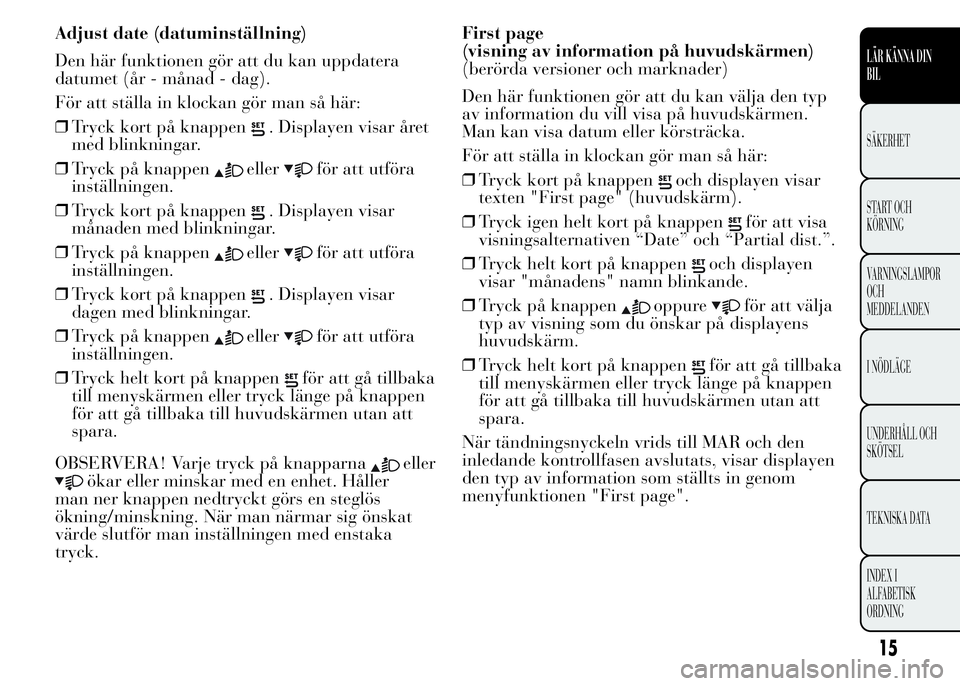

Adjust date (datuminställning)
Den här funktionen gör att du kan uppdatera
datumet (år - månad - dag).
För att ställa in klockan gör man så här:
❒Tryck kort på knappen
. Displayen visar året
med blinkningar.
❒Tryck på knappen
ellerför att utföra
inställningen.
❒Tryck kort på knappen
. Displayen visar
månaden med blinkningar.
❒Tryck på knappen
ellerför att utföra
inställningen.
❒Tryck kort på knappen
. Displayen visar
dagen med blinkningar.
❒Tryck på knappen
ellerför att utföra
inställningen.
❒Tryck helt kort på knappen
för att gå tillbaka
till menyskärmen eller tryck länge på knappen
för att gå tillbaka till huvudskärmen utan att
spara.
OBSERVERA! Varje tryck på knapparna
eller
ökar eller minskar med en enhet. Håller
man ner knappen nedtryckt görs en steglös
ökning/minskning. När man närmar sig önskat
värde slutför man inställningen med enstaka
tryck.First page
(visning av information på huvudskärmen)
(berörda versioner och marknader)
Den här funktionen gör att du kan välja den typ
av information du vill visa på huvudskärmen.
Man kan visa datum eller körsträcka.
För att ställa in klockan gör man så här:
❒Tryck kort på knappen
och displayen visar
texten "First page" (huvudskärm).
❒Tryck igen helt kort på knappen
för att visa
visningsalternativen “Date” och “Partial dist.”.
❒Tryck helt kort på knappen
och displayen
visar "månadens" namn blinkande.
❒Tryck på knappen
oppureför att välja
typ av visning som du önskar på displayens
huvudskärm.
❒Tryck helt kort på knappen
för att gå tillbaka
till menyskärmen eller tryck länge på knappen
för att gå tillbaka till huvudskärmen utan att
spara.
När tändningsnyckeln vrids till MAR och den
inledande kontrollfasen avslutats, visar displayen
den typ av information som ställts in genom
menyfunktionen "First page".
15
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

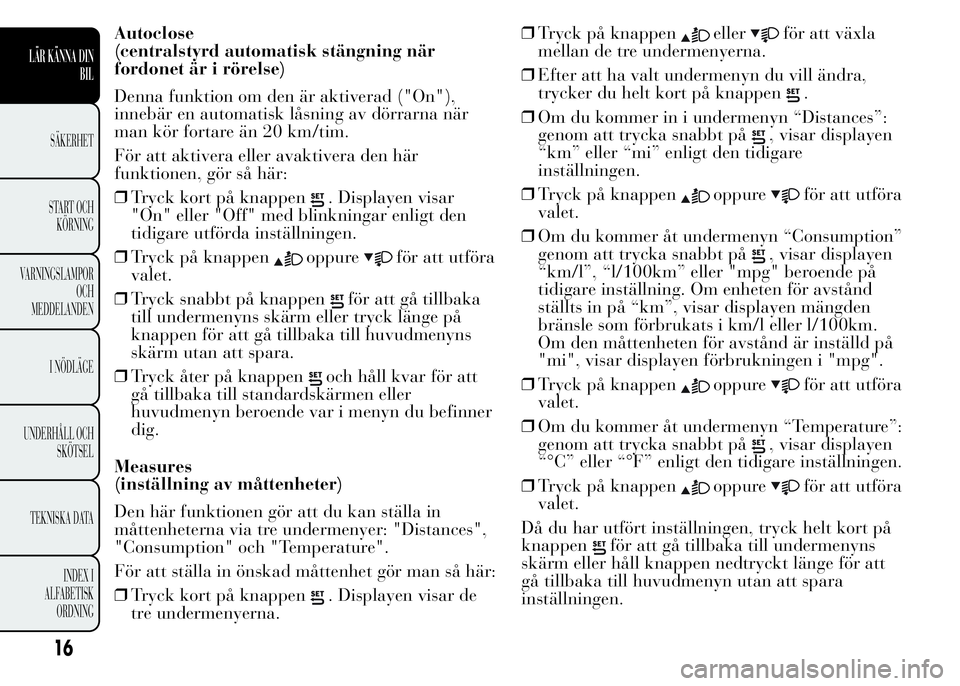

Autoclose
(centralstyrd automatisk stängning när
fordonet är i rörelse)
Denna funktion om den är aktiverad ("On"),
innebär en automatisk låsning av dörrarna när
man kör fortare än 20 km/tim.
För att aktivera eller avaktivera den här
funktionen, gör så här:
❒Tryck kort på knappen
. Displayen visar
"On" eller "Off" med blinkningar enligt den
tidigare utförda inställningen.
❒Tryck på knappen
oppureför att utföra
valet.
❒Tryck snabbt på knappen
för att gå tillbaka
till undermenyns skärm eller tryck länge på
knappen för att gå tillbaka till huvudmenyns
skärm utan att spara.
❒Tryck åter på knappen
och håll kvar för att
gå tillbaka till standardskärmen eller
huvudmenyn beroende var i menyn du befinner
dig.
Measures
(inställning av måttenheter)
Den här funktionen gör att du kan ställa in
måttenheterna via tre undermenyer: "Distances",
"Consumption" och "Temperature".
För att ställa in önskad måttenhet gör man så här:
❒Tryck kort på knappen
. Displayen visar de
tre undermenyerna.❒Tryck på knappen
ellerför att växla
mellan de tre undermenyerna.
❒Efter att ha valt undermenyn du vill ändra,
trycker du helt kort på knappen
.
❒Om du kommer in i undermenyn “Distances”:
genom att trycka snabbt på
, visar displayen
“km” eller “mi” enligt den tidigare
inställningen.
❒Tryck på knappen
oppureför att utföra
valet.
❒Om du kommer åt undermenyn “Consumption”
genom att trycka snabbt på
, visar displayen
“km/l”, “l/100km” eller "mpg" beroende på
tidigare inställning. Om enheten för avstånd
ställts in på “km”, visar displayen mängden
bränsle som förbrukats i km/l eller l/100km.
Om den måttenheten för avstånd är inställd på
"mi", visar displayen förbrukningen i "mpg".
❒Tryck på knappen
oppureför att utföra
valet.
❒Om du kommer åt undermenyn “Temperature”:
genom att trycka snabbt på
, visar displayen
“°C” eller “°F” enligt den tidigare inställningen.
❒Tryck på knappen
oppureför att utföra
valet.
Då du har utfört inställningen, tryck helt kort på
knappen
för att gå tillbaka till undermenyns
skärm eller håll knappen nedtryckt länge för att
gå tillbaka till huvudmenyn utan att spara
inställningen.
16
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING
