Lancia Ypsilon 2015 Drift- och underhållshandbok (in Swedish)

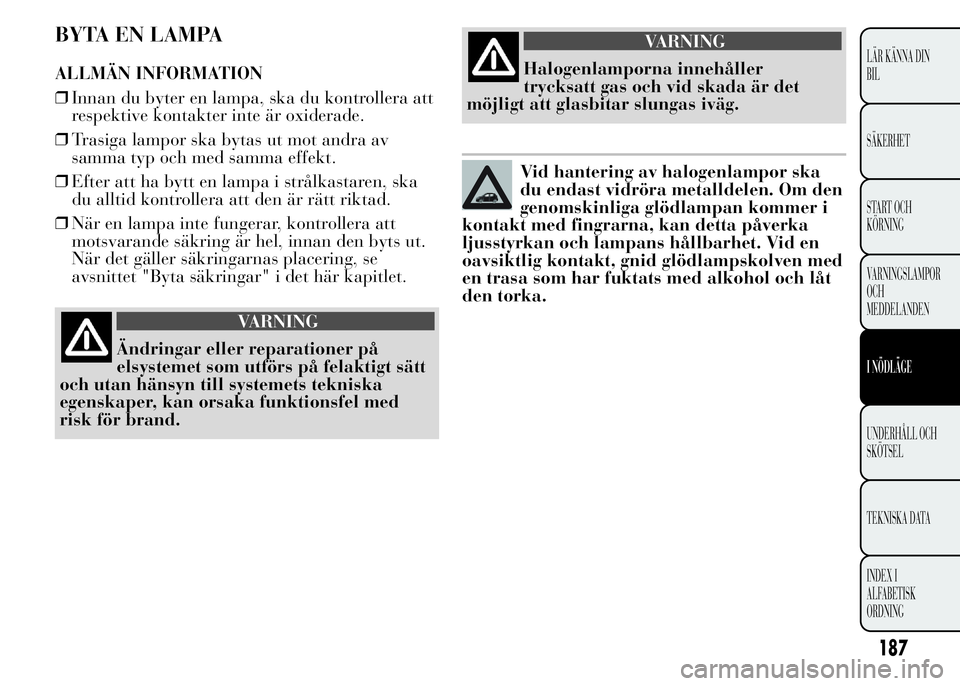

BYTA EN LAMPA
ALLMÄN INFORMATION
❒Innan du byter en lampa, ska du kontrollera att
respektive kontakter inte är oxiderade.
❒Trasiga lampor ska bytas ut mot andra av
samma typ och med samma effekt.
❒Efter att ha bytt en lampa i strålkastaren, ska
du alltid kontrollera att den är rätt riktad.
❒När en lampa inte fungerar, kontrollera att
motsvarande säkring är hel, innan den byts ut.
När det gäller säkringarnas placering, se
avsnittet "Byta säkringar" i det här kapitlet.
VARNING
Ändringar eller reparationer på
elsystemet som utförs på felaktigt sätt
och utan hänsyn till systemets tekniska
egenskaper, kan orsaka funktionsfel med
risk för brand.
VARNING
Halogenlamporna innehåller
trycksatt gas och vid skada är det
möjligt att glasbitar slungas iväg.
Vid hantering av halogenlampor ska
du endast vidröra metalldelen. Om den
genomskinliga glödlampan kommer i
kontakt med fingrarna, kan detta påverka
ljusstyrkan och lampans hållbarhet. Vid en
oavsiktlig kontakt, gnid glödlampskolven med
en trasa som har fuktats med alkohol och låt
den torka.
187
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

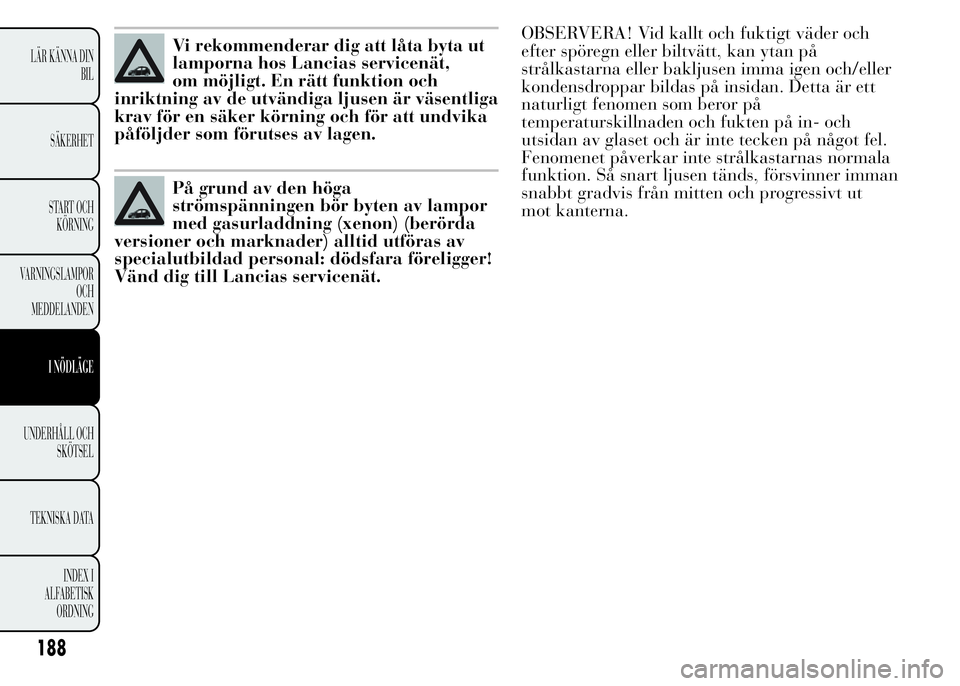

Vi rekommenderar dig att låta byta ut
lamporna hos Lancias servicenät,
om möjligt. En rätt funktion och
inriktning av de utvändiga ljusen är väsentliga
krav för en säker körning och för att undvika
påföljder som förutses av lagen.
På grund av den höga
strömspänningen bör byten av lampor
med gasurladdning (xenon) (berörda
versioner och marknader) alltid utföras av
specialutbildad personal: dödsfara föreligger!
Vänd dig till Lancias servicenät.OBSERVERA! Vid kallt och fuktigt väder och
efter spöregn eller biltvätt, kan ytan på
strålkastarna eller bakljusen imma igen och/eller
kondensdroppar bildas på insidan. Detta är ett
naturligt fenomen som beror på
temperaturskillnaden och fukten på in- och
utsidan av glaset och är inte tecken på något fel.
Fenomenet påverkar inte strålkastarnas normala
funktion. Så snart ljusen tänds, försvinner imman
snabbt gradvis från mitten och progressivt ut
mot kanterna.
188
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

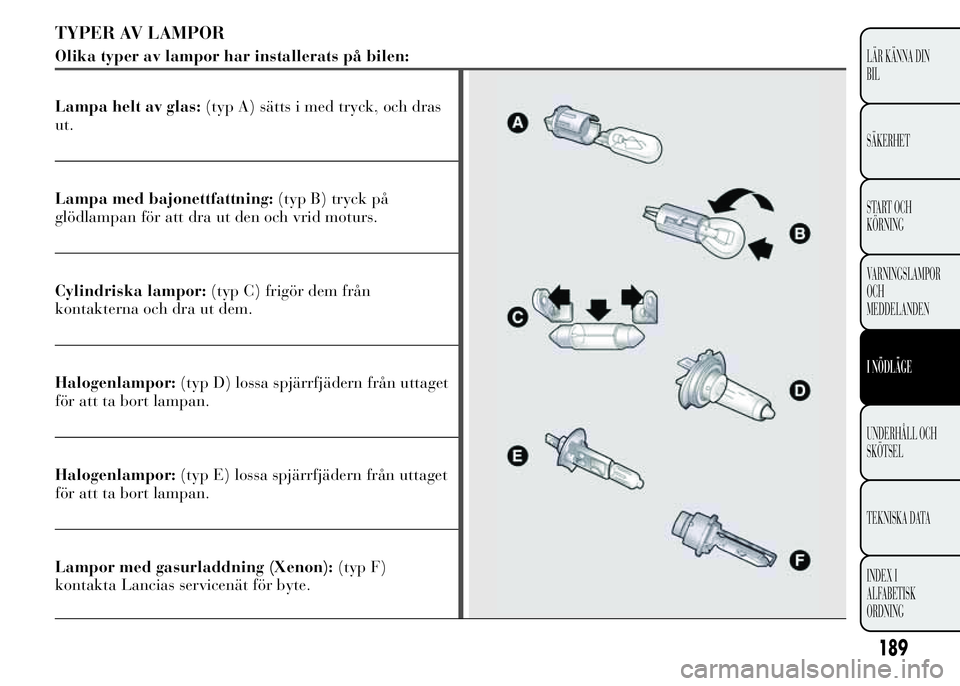

TYPER AV LAMPOR
Olika typer av lampor har installerats på bilen:
Lampa helt av glas:(typ A) sätts i med tryck, och dras
ut.
Lampa med bajonettfattning:(typ B) tryck på
glödlampan för att dra ut den och vrid moturs.
Cylindriska lampor:(typ C) frigör dem från
kontakterna och dra ut dem.
Halogenlampor:(typ D) lossa spjärrfjädern från uttaget
för att ta bort lampan.
Halogenlampor:(typ E) lossa spjärrfjädern från uttaget
för att ta bort lampan.
Lampor med gasurladdning (Xenon):(typ F)
kontakta Lancias servicenät för byte.
189
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

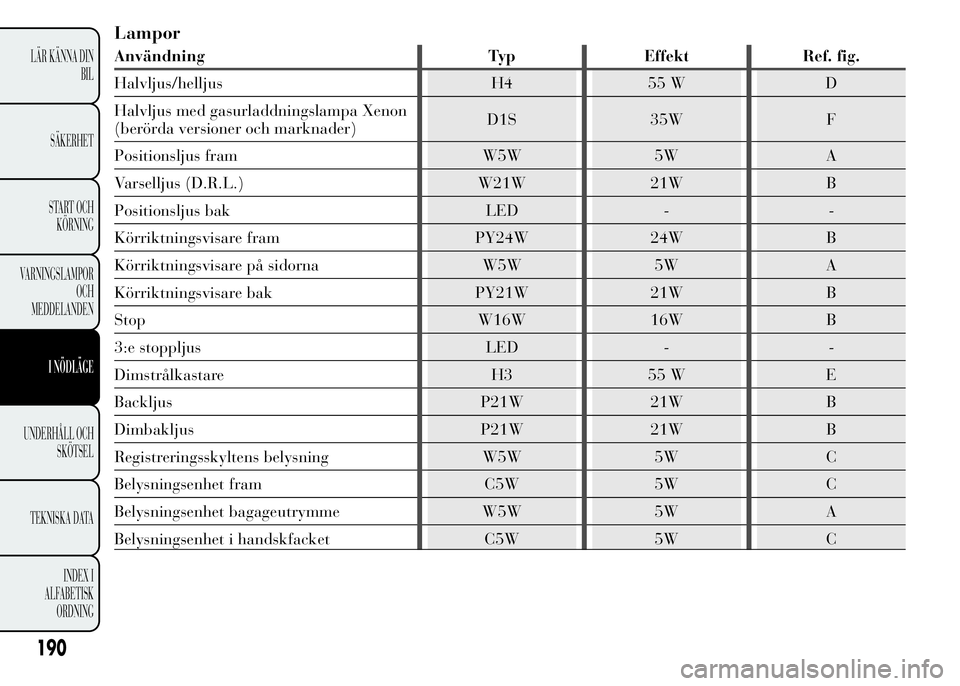

Lampor
Användning Typ Effekt Ref. fig.
Halvljus/helljus H4 55 W D
Halvljus med gasurladdningslampa Xenon
(berörda versioner och marknader)D1S 35W F
Positionsljus fram W5W 5W A
Varselljus (D.R.L.) W21W 21W B
Positionsljus bak LED - -
Körriktningsvisare fram PY24W 24W B
Körriktningsvisare på sidorna W5W 5W A
Körriktningsvisare bak PY21W 21W B
Stop W16W 16W B
3:e stoppljus LED - -
Dimstrålkastare H3 55 W E
Backljus P21W 21W B
Dimbakljus P21W 21W B
Registreringsskyltens belysning W5W 5W C
Belysningsenhet fram C5W 5W C
Belysningsenhet bagageutrymme W5W 5W A
Belysningsenhet i handskfacket C5W 5W C
190
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

BYTA UTVÄNDIG LAMPA
När det gäller typ av lampa och motsvarande
effekt, se avsnittet “Byta en lampa”.
LAMPGRUPPER FRAM
Här finns lamporna för positionsljus/varselljus
(D.R.L.), helljus, halvljus och körriktningsljus.
Lamporna är placerade på följande vis bild 129:
ADaytime Running Lights (D.R.L.)
BPositionsljus, halvljus och helljus
CKörriktningsvisareVARSELLJUS (D.R.L.)
För att byta lampa gör man så här:
❒Ta av kåpan A bild 129.
❒Vrid den tryckmonterade lamphållaren B
bild 130 moturs, ta ut lampan C och byt ut den.
❒Montera den nya lampan och sätt därefter in
lamphållaren B i sätet.
❒Montera slutligen tillbaka kåpan bild 129.
bild 129L0F0033bild 130L0F0070
191
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

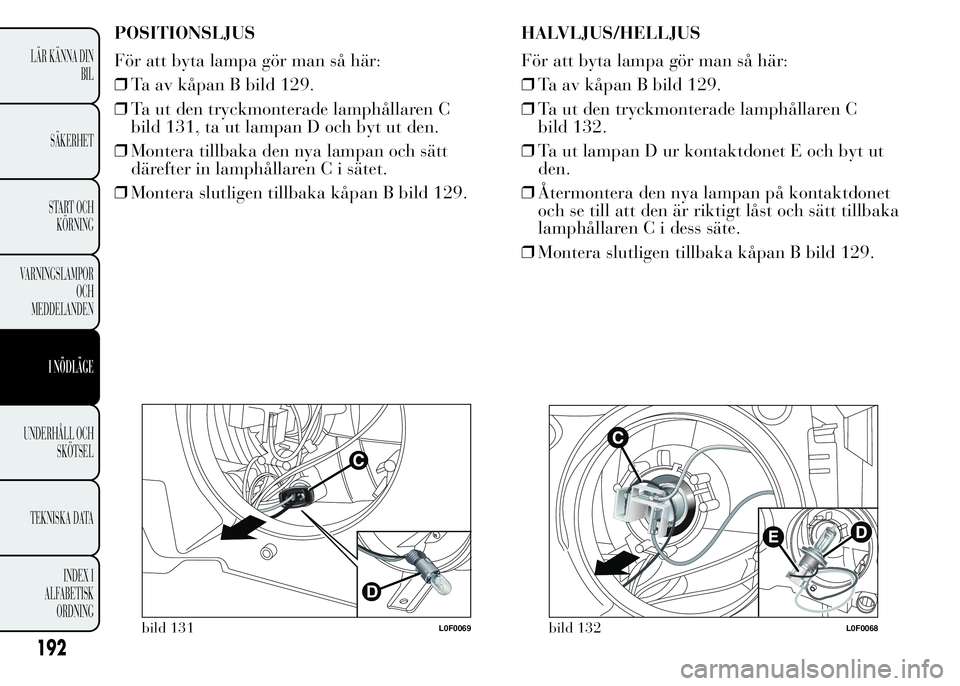

POSITIONSLJUS
För att byta lampa gör man så här:
❒Ta av kåpan B bild 129.
❒Ta ut den tryckmonterade lamphållaren C
bild 131, ta ut lampan D och byt ut den.
❒Montera tillbaka den nya lampan och sätt
därefter in lamphållaren C i sätet.
❒Montera slutligen tillbaka kåpan B bild 129.HALVLJUS/HELLJUS
För att byta lampa gör man så här:
❒Ta av kåpan B bild 129.
❒Ta ut den tryckmonterade lamphållaren C
bild 132.
❒Ta ut lampan D ur kontaktdonet E och byt ut
den.
❒Återmontera den nya lampan på kontaktdonet
och se till att den är riktigt låst och sätt tillbaka
lamphållaren C i dess säte.
❒Montera slutligen tillbaka kåpan B bild 129.
bild 131L0F0069bild 132L0F0068
192
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

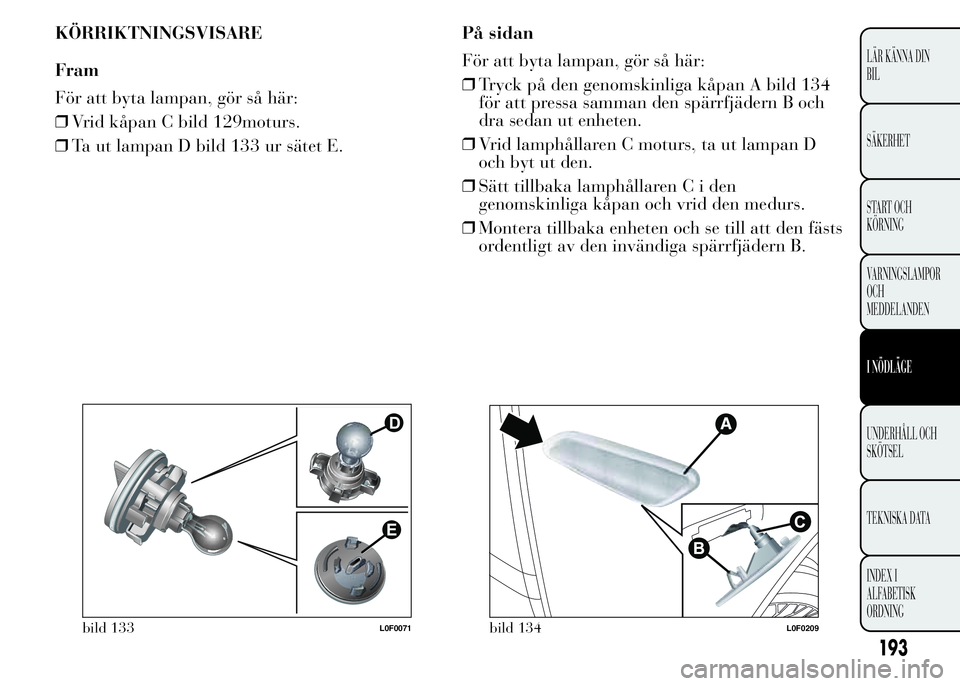

KÖRRIKTNINGSVISARE
Fram
För att byta lampan, gör så här:
❒Vrid kåpan C bild 129moturs.
❒Ta ut lampan D bild 133 ur sätet E.På sidan
För att byta lampan, gör så här:
❒Tryck på den genomskinliga kåpan A bild 134
för att pressa samman den spärrfjädern B och
dra sedan ut enheten.
❒Vrid lamphållaren C moturs, ta ut lampan D
och byt ut den.
❒Sätt tillbaka lamphållarenCiden
genomskinliga kåpan och vrid den medurs.
❒Montera tillbaka enheten och se till att den fästs
ordentligt av den invändiga spärrfjädern B.
bild 133L0F0071bild 134L0F0209
193
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

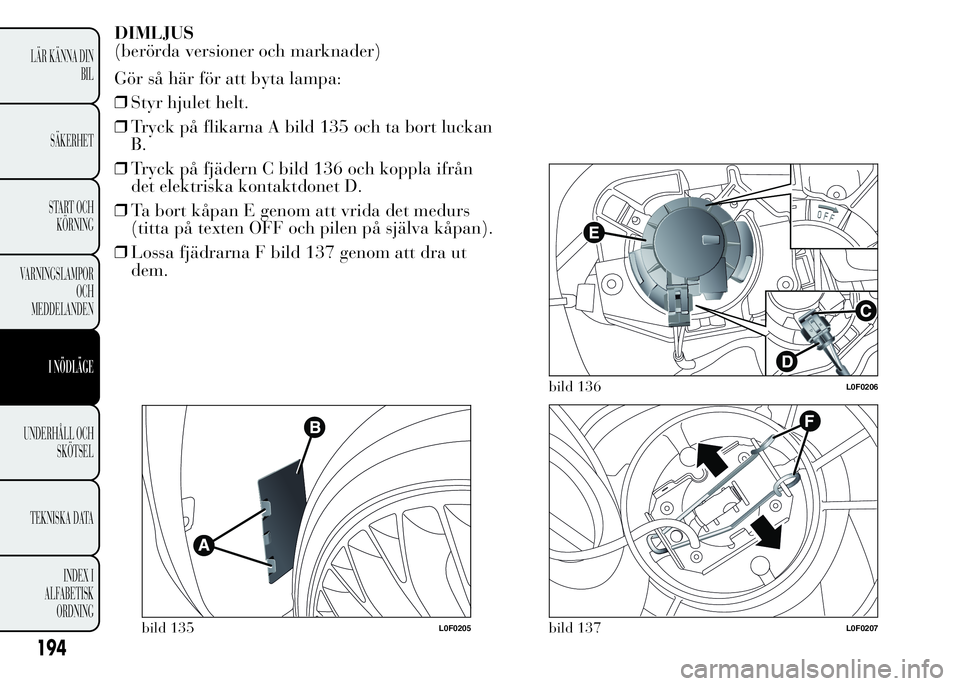

DIMLJUS
(berörda versioner och marknader)
Gör så här för att byta lampa:
❒Styr hjulet helt.
❒Tryck på flikarna A bild 135 och ta bort luckan
B.
❒Tryck på fjädern C bild 136 och koppla ifrån
det elektriska kontaktdonet D.
❒Ta bort kåpan E genom att vrida det medurs
(titta på texten OFF och pilen på själva kåpan).
❒Lossa fjädrarna F bild 137 genom att dra ut
dem.
bild 135L0F0205
bild 136L0F0206
bild 137L0F0207
194
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

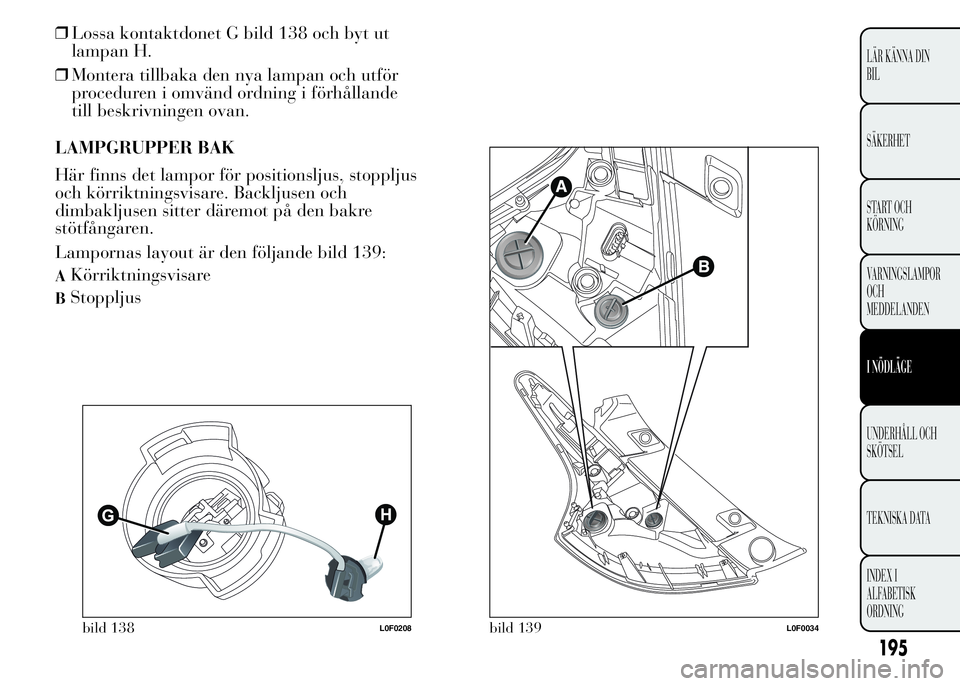

❒Lossa kontaktdonet G bild 138 och byt ut
lampan H.
❒Montera tillbaka den nya lampan och utför
proceduren i omvänd ordning i förhållande
till beskrivningen ovan.
LAMPGRUPPER BAK
Här finns det lampor för positionsljus, stoppljus
och körriktningsvisare. Backljusen och
dimbakljusen sitter däremot på den bakre
stötfångaren.
Lampornas layout är den följande bild 139:
AKörriktningsvisare
BStoppljus
bild 138L0F0208bild 139L0F0034
195
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

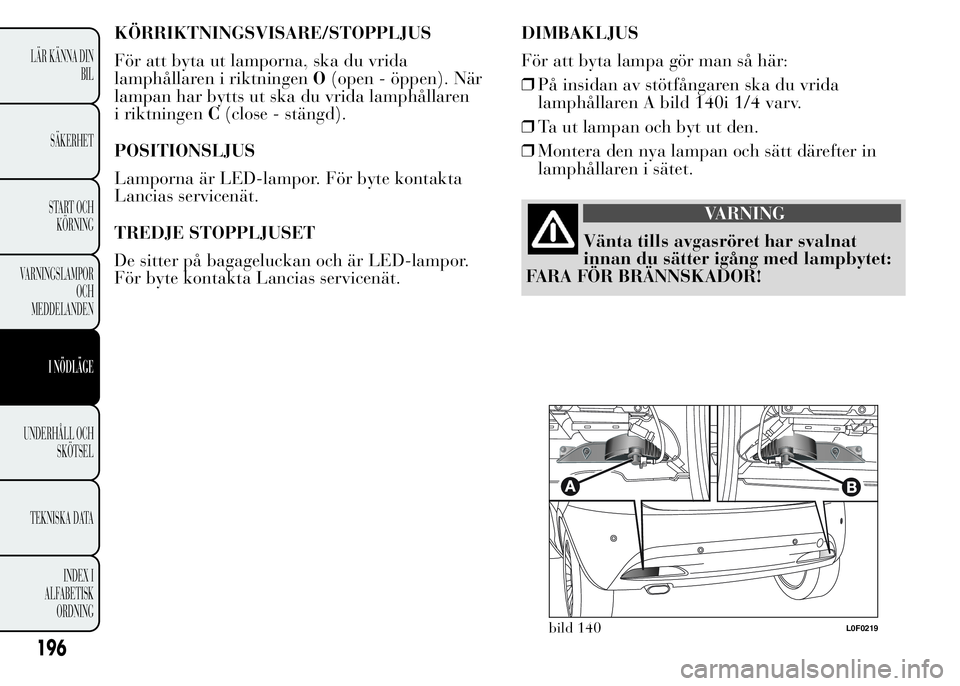

KÖRRIKTNINGSVISARE/STOPPLJUS
För att byta ut lamporna, ska du vrida
lamphållaren i riktningenO(open - öppen). När
lampan har bytts ut ska du vrida lamphållaren
i riktningenC(close - stängd).
POSITIONSLJUS
Lamporna är LED-lampor. För byte kontakta
Lancias servicenät.
TREDJE STOPPLJUSET
De sitter på bagageluckan och är LED-lampor.
För byte kontakta Lancias servicenät.DIMBAKLJUS
För att byta lampa gör man så här:
❒På insidan av stötfångaren ska du vrida
lamphållaren A bild 140i 1/4 varv.
❒Ta ut lampan och byt ut den.
❒Montera den nya lampan och sätt därefter in
lamphållaren i sätet.
VARNING
Vänta tills avgasröret har svalnat
innan du sätter igång med lampbytet:
FARA FÖR BRÄNNSKADOR!
bild 140L0F0219
