Lancia Ypsilon 2015 Drift- och underhållshandbok (in Swedish)

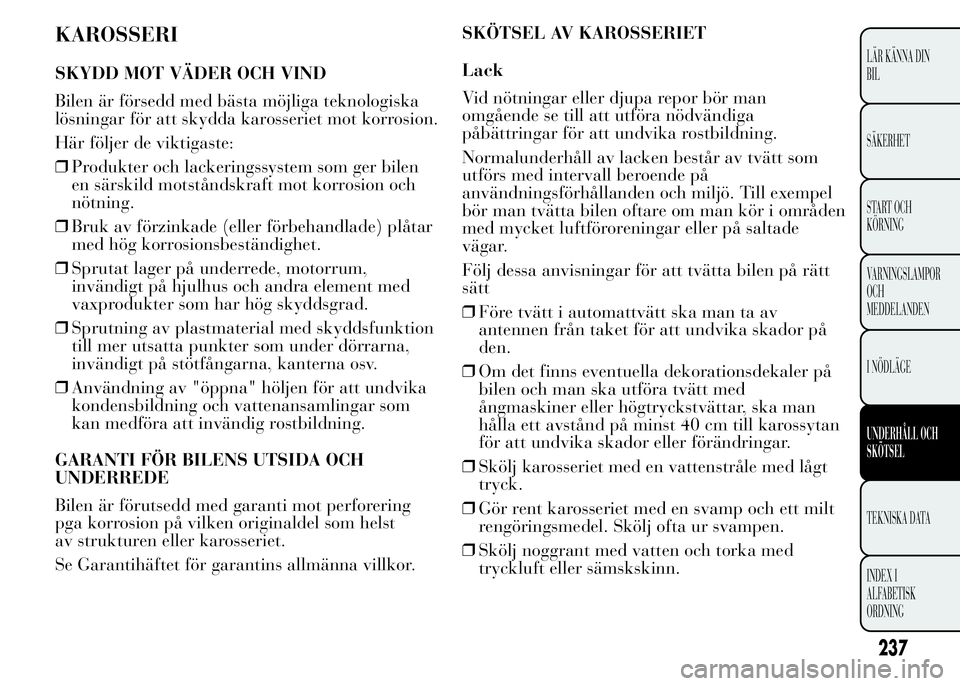

KAROSSERI
SKYDD MOT VÄDER OCH VIND
Bilen är försedd med bästa möjliga teknologiska
lösningar för att skydda karosseriet mot korrosion.
Här följer de viktigaste:
❒Produkter och lackeringssystem som ger bilen
en särskild motståndskraft mot korrosion och
nötning.
❒Bruk av förzinkade (eller förbehandlade) plåtar
med hög korrosionsbeständighet.
❒Sprutat lager på underrede, motorrum,
invändigt på hjulhus och andra element med
vaxprodukter som har hög skyddsgrad.
❒Sprutning av plastmaterial med skyddsfunktion
till mer utsatta punkter som under dörrarna,
invändigt på stötfångarna, kanterna osv.
❒Användning av "öppna" höljen för att undvika
kondensbildning och vattenansamlingar som
kan medföra att invändig rostbildning.
GARANTI FÖR BILENS UTSIDA OCH
UNDERREDE
Bilen är förutsedd med garanti mot perforering
pga korrosion på vilken originaldel som helst
av strukturen eller karosseriet.
Se Garantihäftet för garantins allmänna villkor.SKÖTSEL AV KAROSSERIET
Lack
Vid nötningar eller djupa repor bör man
omgående se till att utföra nödvändiga
påbättringar för att undvika rostbildning.
Normalunderhåll av lacken består av tvätt som
utförs med intervall beroende på
användningsförhållanden och miljö. Till exempel
bör man tvätta bilen oftare om man kör i områden
med mycket luftföroreningar eller på saltade
vägar.
Följ dessa anvisningar för att tvätta bilen på rätt
sätt
❒Före tvätt i automattvätt ska man ta av
antennen från taket för att undvika skador på
den.
❒Om det finns eventuella dekorationsdekaler på
bilen och man ska utföra tvätt med
ångmaskiner eller högtryckstvättar, ska man
hålla ett avstånd på minst 40 cm till karossytan
för att undvika skador eller förändringar.
❒Skölj karosseriet med en vattenstråle med lågt
tryck.
❒Gör rent karosseriet med en svamp och ett milt
rengöringsmedel. Skölj ofta ur svampen.
❒Skölj noggrant med vatten och torka med
tryckluft eller sämskskinn.
237
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

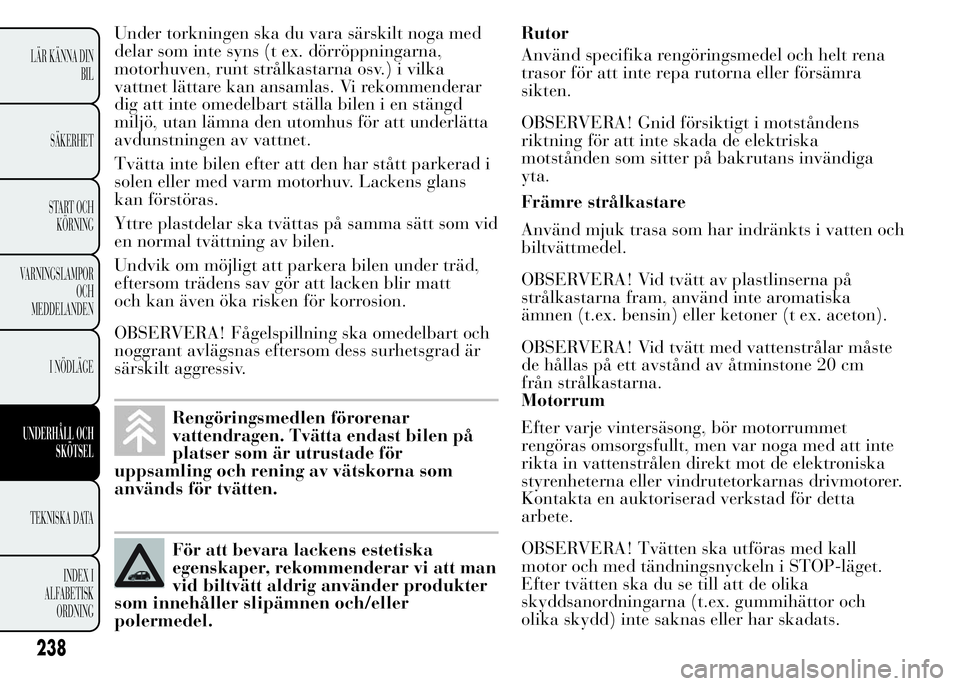

Under torkningen ska du vara särskilt noga med
delar som inte syns (t ex. dörröppningarna,
motorhuven, runt strålkastarna osv.) i vilka
vattnet lättare kan ansamlas. Vi rekommenderar
dig att inte omedelbart ställa bilen i en stängd
miljö, utan lämna den utomhus för att underlätta
avdunstningen av vattnet.
Tvätta inte bilen efter att den har stått parkerad i
solen eller med varm motorhuv. Lackens glans
kan förstöras.
Yttre plastdelar ska tvättas på samma sätt som vid
en normal tvättning av bilen.
Undvik om möjligt att parkera bilen under träd,
eftersom trädens sav gör att lacken blir matt
och kan även öka risken för korrosion.
OBSERVERA! Fågelspillning ska omedelbart och
noggrant avlägsnas eftersom dess surhetsgrad är
särskilt aggressiv.
Rengöringsmedlen förorenar
vattendragen. Tvätta endast bilen på
platser som är utrustade för
uppsamling och rening av vätskorna som
används för tvätten.
För att bevara lackens estetiska
egenskaper, rekommenderar vi att man
vid biltvätt aldrig använder produkter
som innehåller slipämnen och/eller
polermedel.Rutor
Använd specifika rengöringsmedel och helt rena
trasor för att inte repa rutorna eller försämra
sikten.
OBSERVERA! Gnid försiktigt i motståndens
riktning för att inte skada de elektriska
motstånden som sitter på bakrutans invändiga
yta.
Främre strålkastare
Använd mjuk trasa som har indränkts i vatten och
biltvättmedel.
OBSERVERA! Vid tvätt av plastlinserna på
strålkastarna fram, använd inte aromatiska
ämnen (t.ex. bensin) eller ketoner (t ex. aceton).
OBSERVERA! Vid tvätt med vattenstrålar måste
de hållas på ett avstånd av åtminstone 20 cm
från strålkastarna.
Motorrum
Efter varje vintersäsong, bör motorrummet
rengöras omsorgsfullt, men var noga med att inte
rikta in vattenstrålen direkt mot de elektroniska
styrenheterna eller vindrutetorkarnas drivmotorer.
Kontakta en auktoriserad verkstad för detta
arbete.
OBSERVERA! Tvätten ska utföras med kall
motor och med tändningsnyckeln i STOP-läget.
Efter tvätten ska du se till att de olika
skyddsanordningarna (t.ex. gummihättor och
olika skydd) inte saknas eller har skadats.
238
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

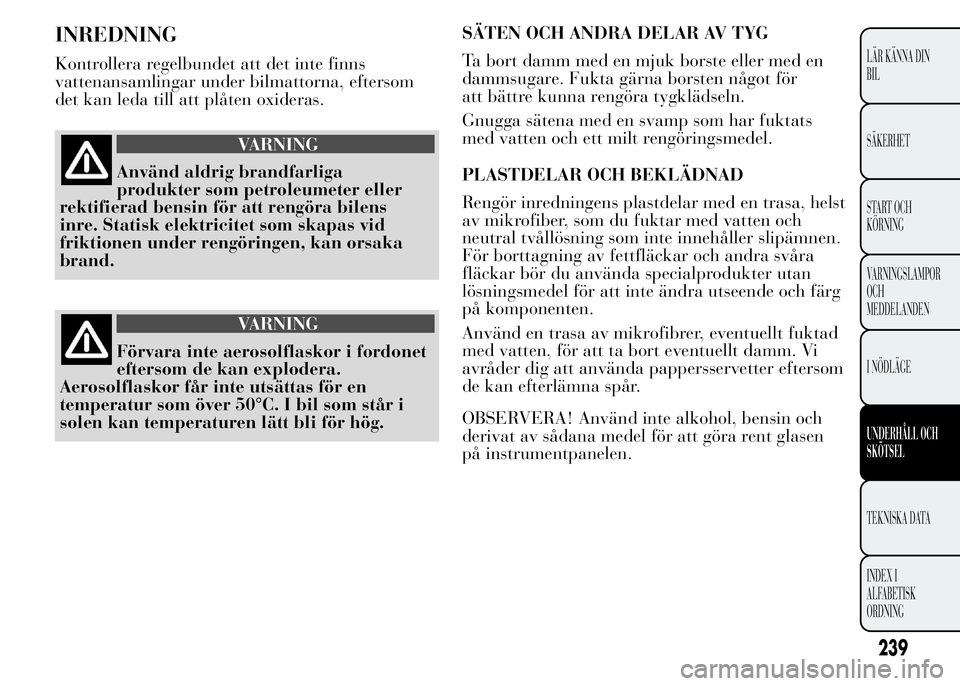

INREDNING
Kontrollera regelbundet att det inte finns
vattenansamlingar under bilmattorna, eftersom
det kan leda till att plåten oxideras.
VARNING
Använd aldrig brandfarliga
produkter som petroleumeter eller
rektifierad bensin för att rengöra bilens
inre. Statisk elektricitet som skapas vid
friktionen under rengöringen, kan orsaka
brand.
VARNING
Förvara inte aerosolflaskor i fordonet
eftersom de kan explodera.
Aerosolflaskor får inte utsättas för en
temperatur som över 50°C. I bil som står i
solen kan temperaturen lätt bli för hög.SÄTEN OCH ANDRA DELAR AV TYG
Ta bort damm med en mjuk borste eller med en
dammsugare. Fukta gärna borsten något för
att bättre kunna rengöra tygklädseln.
Gnugga sätena med en svamp som har fuktats
med vatten och ett milt rengöringsmedel.
PLASTDELAR OCH BEKLÄDNAD
Rengör inredningens plastdelar med en trasa, helst
av mikrofiber, som du fuktar med vatten och
neutral tvållösning som inte innehåller slipämnen.
För borttagning av fettfläckar och andra svåra
fläckar bör du använda specialprodukter utan
lösningsmedel för att inte ändra utseende och färg
på komponenten.
Använd en trasa av mikrofibrer, eventuellt fuktad
med vatten, för att ta bort eventuellt damm. Vi
avråder dig att använda pappersservetter eftersom
de kan efterlämna spår.
OBSERVERA! Använd inte alkohol, bensin och
derivat av sådana medel för att göra rent glasen
på instrumentpanelen.
239
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

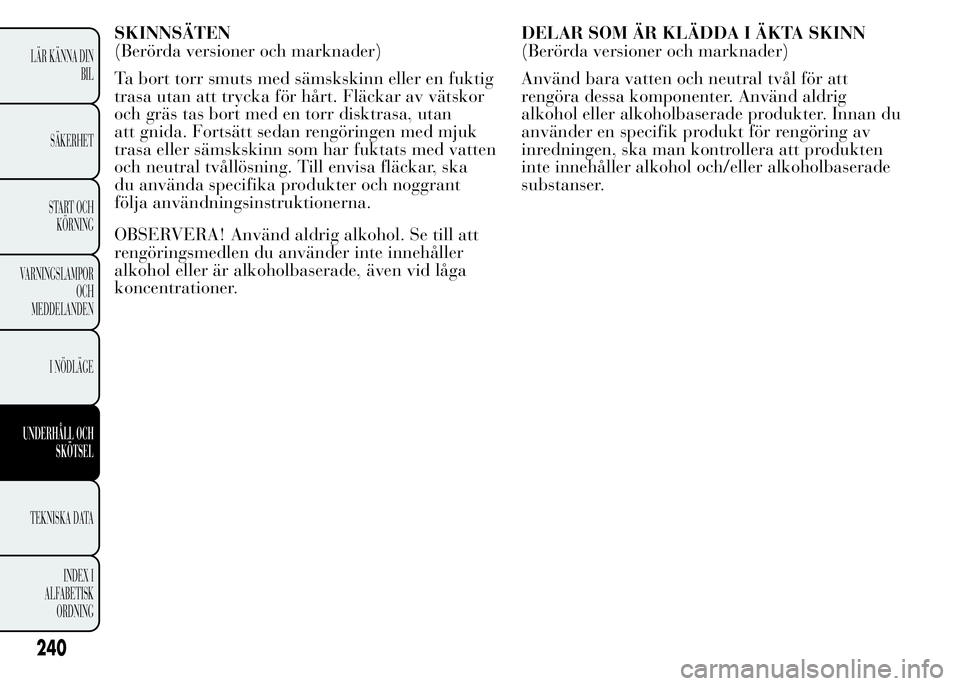

SKINNSÄTEN
(Berörda versioner och marknader)
Ta bort torr smuts med sämskskinn eller en fuktig
trasa utan att trycka för hårt. Fläckar av vätskor
och gräs tas bort med en torr disktrasa, utan
att gnida. Fortsätt sedan rengöringen med mjuk
trasa eller sämskskinn som har fuktats med vatten
och neutral tvållösning. Till envisa fläckar, ska
du använda specifika produkter och noggrant
följa användningsinstruktionerna.
OBSERVERA! Använd aldrig alkohol. Se till att
rengöringsmedlen du använder inte innehåller
alkohol eller är alkoholbaserade, även vid låga
koncentrationer.DELAR SOM ÄR KLÄDDA I ÄKTA SKINN
(Berörda versioner och marknader)
Använd bara vatten och neutral tvål för att
rengöra dessa komponenter. Använd aldrig
alkohol eller alkoholbaserade produkter. Innan du
använder en specifik produkt för rengöring av
inredningen, ska man kontrollera att produkten
inte innehåller alkohol och/eller alkoholbaserade
substanser.
240
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

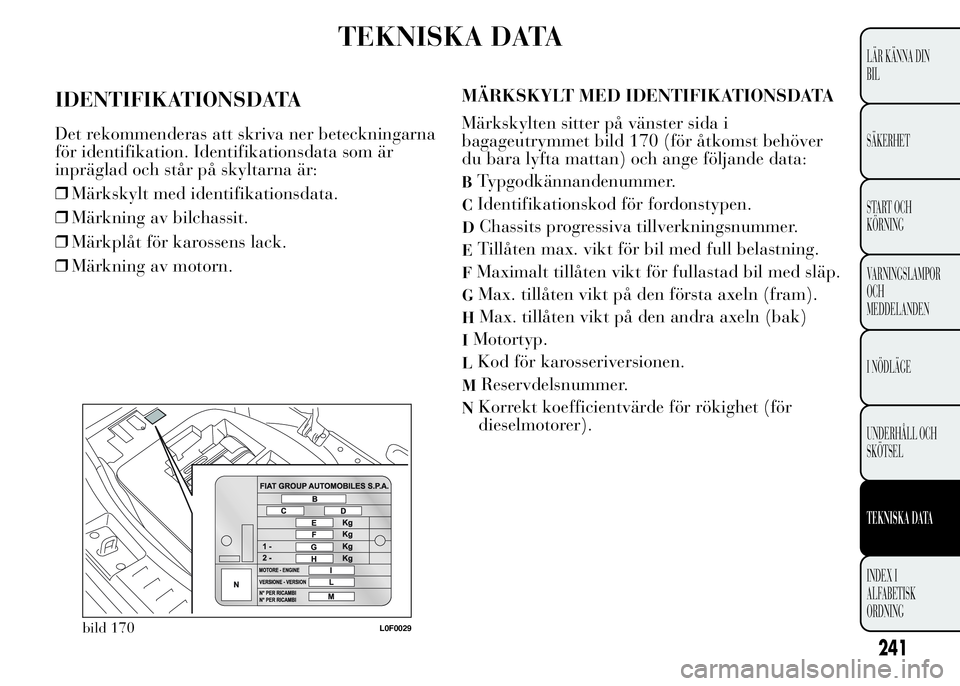

TEKNISKA DATA
IDENTIFIKATIONSDATA
Det rekommenderas att skriva ner beteckningarna
för identifikation. Identifikationsdata som är
inpräglad och står på skyltarna är:
❒Märkskylt med identifikationsdata.
❒Märkning av bilchassit.
❒Märkplåt för karossens lack.
❒Märkning av motorn.MÄRKSKYLT MED IDENTIFIKATIONSDATA
Märkskylten sitter på vänster sida i
bagageutrymmet bild 170 (för åtkomst behöver
du bara lyfta mattan) och ange följande data:
BTypgodkännandenummer.
CIdentifikationskod för fordonstypen.
DChassits progressiva tillverkningsnummer.
ETillåten max. vikt för bil med full belastning.
FMaximalt tillåten vikt för fullastad bil med släp.
GMax. tillåten vikt på den första axeln (fram).
HMax. tillåten vikt på den andra axeln (bak)
IMotortyp.
LKod för karosseriversionen.
MReservdelsnummer.
NKorrekt koefficientvärde för rökighet (för
dieselmotorer).
bild 170L0F0029
241
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

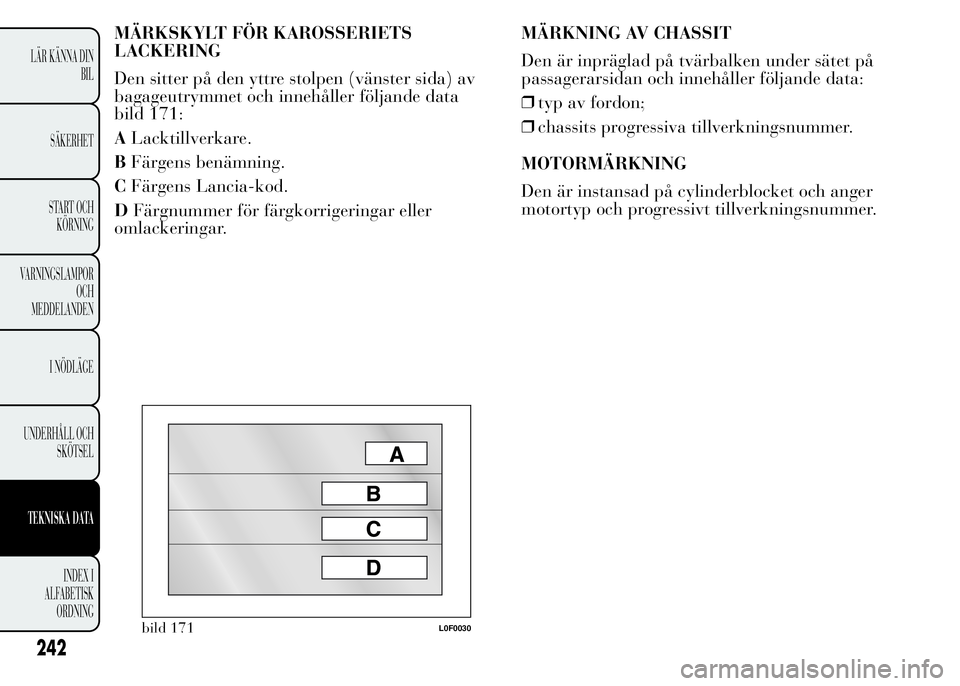

MÄRKSKYLT FÖR KAROSSERIETS
LACKERING
Den sitter på den yttre stolpen (vänster sida) av
bagageutrymmet och innehåller följande data
bild 171:
ALacktillverkare.
BFärgens benämning.
CFärgens Lancia-kod.
DFärgnummer för färgkorrigeringar eller
omlackeringar.MÄRKNING AV CHASSIT
Den är inpräglad på tvärbalken under sätet på
passagerarsidan och innehåller följande data:
❒typ av fordon;
❒chassits progressiva tillverkningsnummer.
MOTORMÄRKNING
Den är instansad på cylinderblocket och anger
motortyp och progressivt tillverkningsnummer.
bild 171L0F0030
242
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

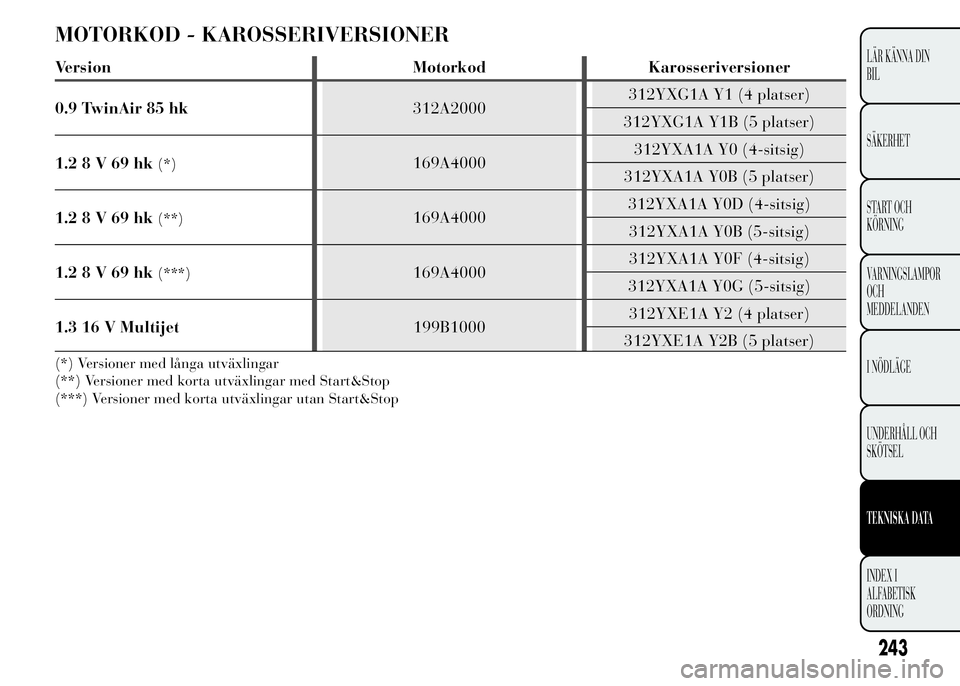

MOTORKOD - KAROSSERIVERSIONER
Version Motorkod Karosseriversioner
0.9 TwinAir 85 hk312A2000312YXG1A Y1 (4 platser)
312YXG1A Y1B (5 platser)
1.28V69hk
(*)169A4000312YXA1A Y0 (4-sitsig)
312YXA1A Y0B (5 platser)
1.28V69hk
(**)169A4000312YXA1A Y0D (4-sitsig)
312YXA1A Y0B (5-sitsig)
1.28V69hk
(***)169A4000312YXA1A Y0F (4-sitsig)
312YXA1A Y0G (5-sitsig)
1.3 16 V Multijet199B1000312YXE1A Y2 (4 platser)
312YXE1A Y2B (5 platser)
(*) Versioner med långa utväxlingar
(**) Versioner med korta utväxlingar med Start&Stop
(***) Versioner med korta utväxlingar utan Start&Stop
243
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

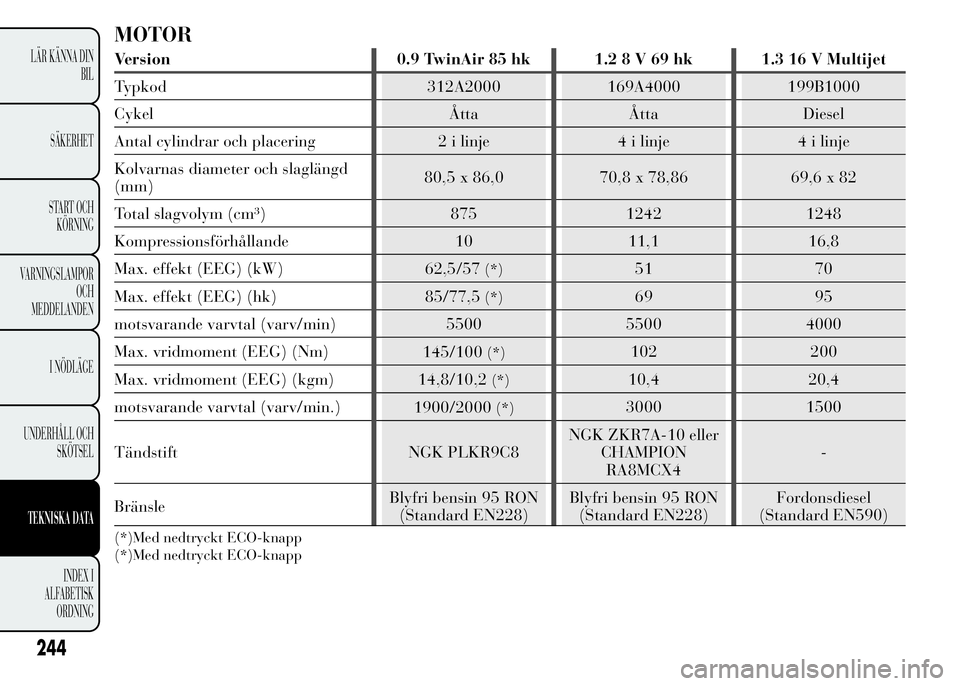

MOTOR
Version 0.9 TwinAir 85 hk 1.28V69hk 1.316VMultijet
Typkod 312A2000 169A4000 199B1000
Cykel Åtta Åtta Diesel
Antal cylindrar och placering 2 i linje 4 i linje 4 i linje
Kolvarnas diameter och slaglängd
(mm)80,5 x 86,0 70,8 x 78,86 69,6 x 82
Total slagvolym (cm³) 875 1242 1248
Kompressionsförhållande 10 11,1 16,8
Max. effekt (EEG) (kW)
62,5/57
(*)51 70
Max. effekt (EEG) (hk)
85/77,5
(*)69 95
motsvarande varvtal (varv/min) 5500 5500 4000
Max. vridmoment (EEG) (Nm)
145/100
(*)102 200
Max. vridmoment (EEG) (kgm)
14,8/10,2
(*)10,4 20,4
motsvarande varvtal (varv/min.)
1900/2000
(*)3000 1500
Tändstift NGK PLKR9C8NGK ZKR7A-10 eller
CHAMPION
RA8MCX4-
BränsleBlyfri bensin 95 RON
(Standard EN228)Blyfri bensin 95 RON
(Standard EN228)Fordonsdiesel
(Standard EN590)
(*)Med nedtryckt ECO-knapp
(*)Med nedtryckt ECO-knapp
244
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

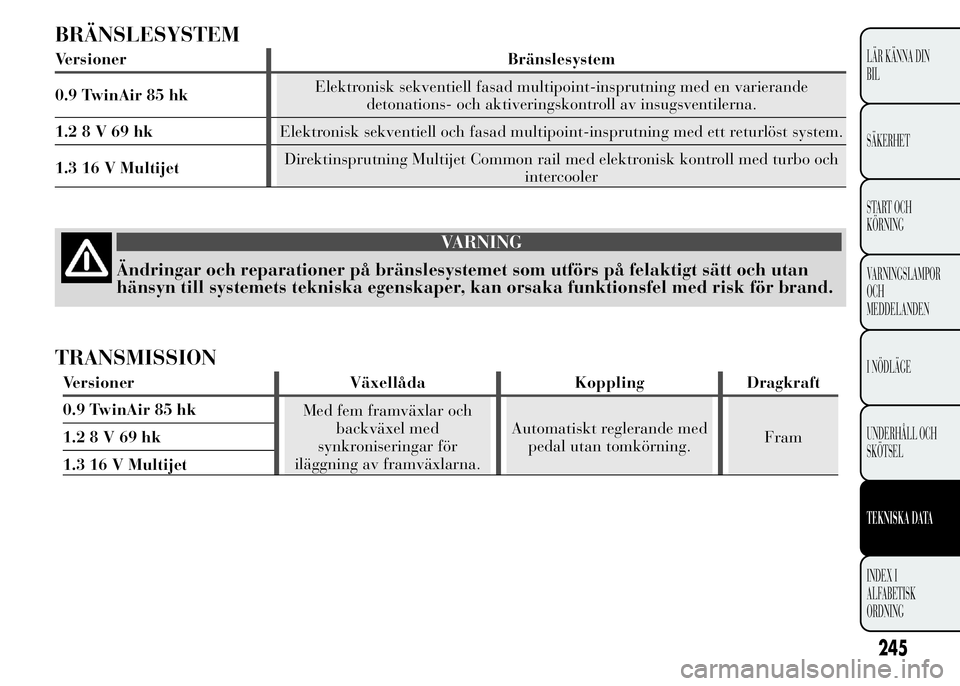

BRÄNSLESYSTEM
Versioner Bränslesystem
0.9 TwinAir 85 hkElektronisk sekventiell fasad multipoint-insprutning med en varierande
detonations- och aktiveringskontroll av insugsventilerna.
1.28V69hkElektronisk sekventiell och fasad multipoint-insprutning med ett returlöst system.
1.3 16 V MultijetDirektinsprutning Multijet Common rail med elektronisk kontroll med turbo och
intercooler
VARNING
Ändringar och reparationer på bränslesystemet som utförs på felaktigt sätt och utan
hänsyn till systemets tekniska egenskaper, kan orsaka funktionsfel med risk för brand.
TRANSMISSION
Versioner Växellåda Koppling Dragkraft
0.9 TwinAir 85 hk
Med fem framväxlar och
backväxel med
synkroniseringar för
iläggning av framväxlarna.Automatiskt reglerande med
pedal utan tomkörning.Fram 1.28V69hk
1.3 16 V Multijet
245
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

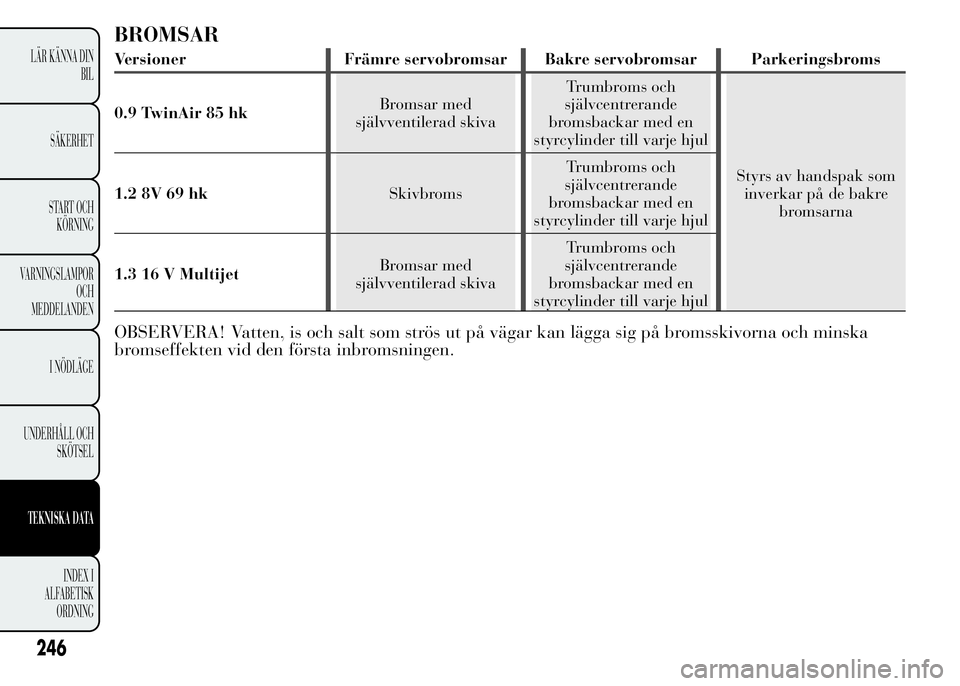

BROMSAR
Versioner Främre servobromsar Bakre servobromsar Parkeringsbroms
0.9 TwinAir 85 hkBromsar med
självventilerad skivaTrumbroms och
självcentrerande
bromsbackar med en
styrcylinder till varje hjul
Styrs av handspak som
inverkar på de bakre
bromsarna 1.2 8V 69 hkSkivbromsTrumbroms och
självcentrerande
bromsbackar med en
styrcylinder till varje hjul
1.3 16 V MultijetBromsar med
självventilerad skivaTrumbroms och
självcentrerande
bromsbackar med en
styrcylinder till varje hjul
OBSERVERA! Vatten, is och salt som strös ut på vägar kan lägga sig på bromsskivorna och minska
bromseffekten vid den första inbromsningen.
246
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING
