Lancia Ypsilon 2015 Libretto Uso Manutenzione (in Italian)

187
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

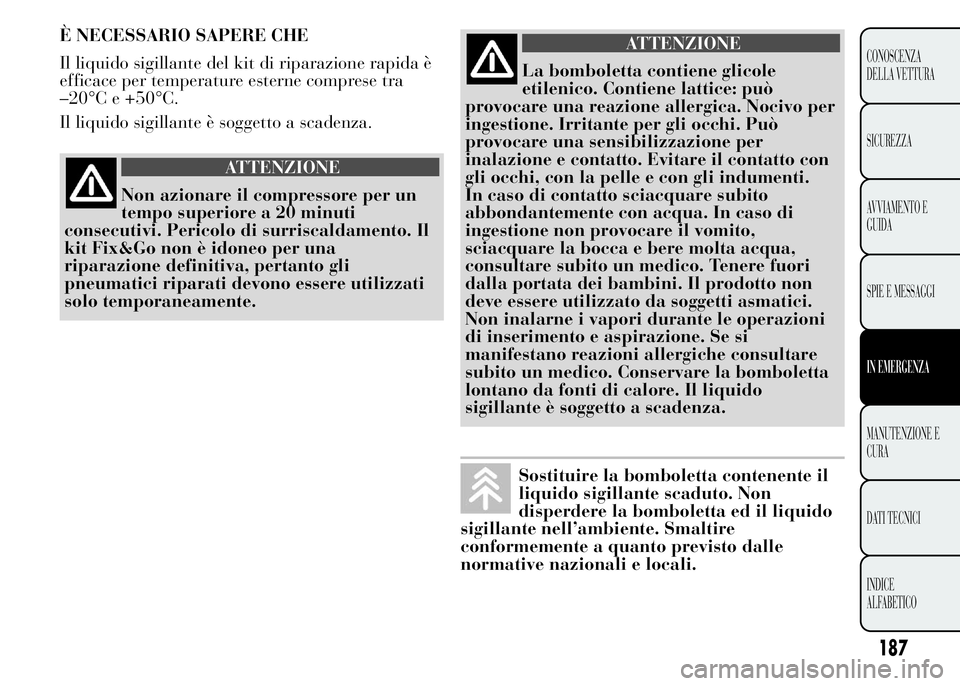

È NECESSARIO SAPERE CHE
Il liquido sigillante del kit di riparazione rapida è
efficace per temperature esterne comprese tra
–20°C e +50°C.
Il liquido sigillante è soggetto a scadenza.
ATTENZIONE
Non azionare il compressore per un
tempo superiore a 20 minuti
consecutivi. Pericolo di surriscaldamento. Il
kit Fix&Go non è idoneo per una
riparazione definitiva, pertanto gli
pneumatici riparati devono essere utilizzati
solo temporaneamente.
ATTENZIONE
La bomboletta contiene glicole
etilenico. Contiene lattice: può
provocare una reazione allergica. Nocivo per
ingestione. Irritante per gli occhi. Può
provocare una sensibilizzazione per
inalazione e contatto. Evitare il contatto con
gli occhi, con la pelle e con gli indumenti.
In caso di contatto sciacquare subito
abbondantemente con acqua. In caso di
ingestione non provocare il vomito,
sciacquare la bocca e bere molta acqua,
consultare subito un medico. Tenere fuori
dalla portata dei bambini. Il prodotto non
deve essere utilizzato da soggetti asmatici.
Non inalarne i vapori durante le operazioni
di inserimento e aspirazione. Se si
manifestano reazioni allergiche consultare
subito un medico. Conservare la bomboletta
lontano da fonti di calore. Il liquido
sigillante è soggetto a scadenza.
Sostituire la bomboletta contenente il
liquido sigillante scaduto. Non
disperdere la bomboletta ed il liquido
sigillante nell’ambiente. Smaltire
conformemente a quanto previsto dalle
normative nazionali e locali.

188
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

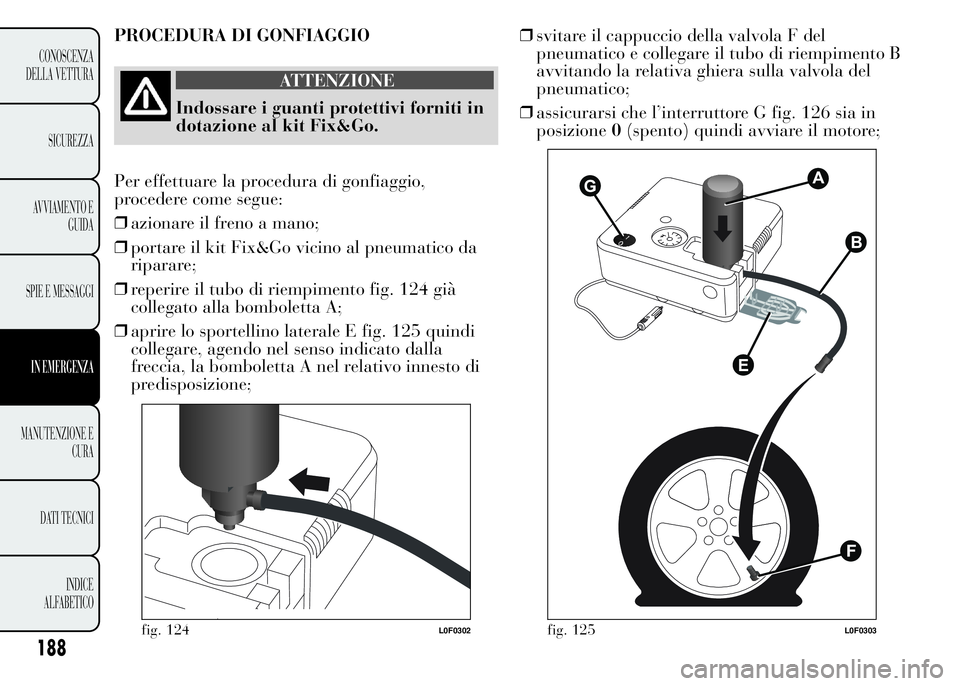

PROCEDURA DI GONFIAGGIO
ATTENZIONE
Indossare i guanti protettivi forniti in
dotazione al kit Fix&Go.
Per effettuare la procedura di gonfiaggio,
procedere come segue:
❒azionare il freno a mano;
❒portare il kit Fix&Go vicino al pneumatico da
riparare;
❒reperire il tubo di riempimento fig. 124 già
collegato alla bomboletta A;
❒aprire lo sportellino laterale E fig. 125 quindi
collegare, agendo nel senso indicato dalla
freccia, la bomboletta A nel relativo innesto di
predisposizione;
fig. 124L0F0302
❒svitare il cappuccio della valvola F del
pneumatico e collegare il tubo di riempimento B
avvitando la relativa ghiera sulla valvola del
pneumatico;
❒assicurarsi che l’interruttore G fig. 126 sia in
posizione0(spento) quindi avviare il motore;
fig. 125L0F0303

189
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

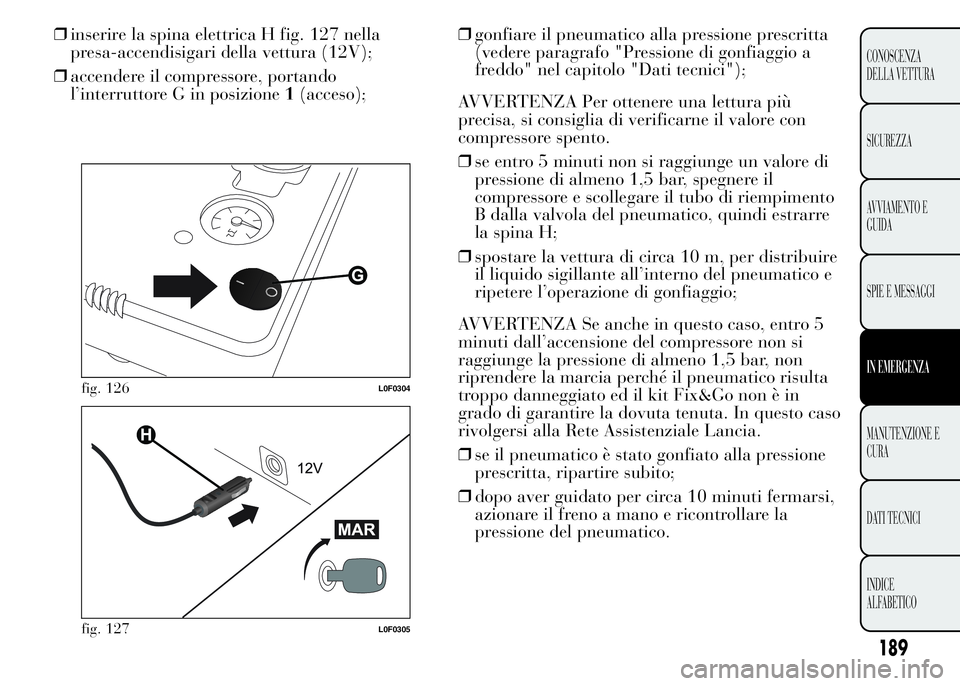

❒inserire la spina elettrica H fig. 127 nella
presa-accendisigari della vettura (12V);
❒accendere il compressore, portando
l’interruttore G in posizione1(acceso);
fig. 126L0F0304
fig. 127L0F0305
❒gonfiare il pneumatico alla pressione prescritta
(vedere paragrafo "Pressione di gonfiaggio a
freddo" nel capitolo "Dati tecnici");
AVVERTENZA Per ottenere una lettura più
precisa, si consiglia di verificarne il valore con
compressore spento.
❒se entro 5 minuti non si raggiunge un valore di
pressione di almeno 1,5 bar, spegnere il
compressore e scollegare il tubo di riempimento
B dalla valvola del pneumatico, quindi estrarre
la spina H;
❒spostare la vettura di circa 10 m, per distribuire
il liquido sigillante all’interno del pneumatico e
ripetere l’operazione di gonfiaggio;
AVVERTENZA Se anche in questo caso, entro 5
minuti dall’accensione del compressore non si
raggiunge la pressione di almeno 1,5 bar, non
riprendere la marcia perché il pneumatico risulta
troppo danneggiato ed il kit Fix&Go non è in
grado di garantire la dovuta tenuta. In questo caso
rivolgersi alla Rete Assistenziale Lancia.
❒se il pneumatico è stato gonfiato alla pressione
prescritta, ripartire subito;
❒dopo aver guidato per circa 10 minuti fermarsi,
azionare il freno a mano e ricontrollare la
pressione del pneumatico.

190
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

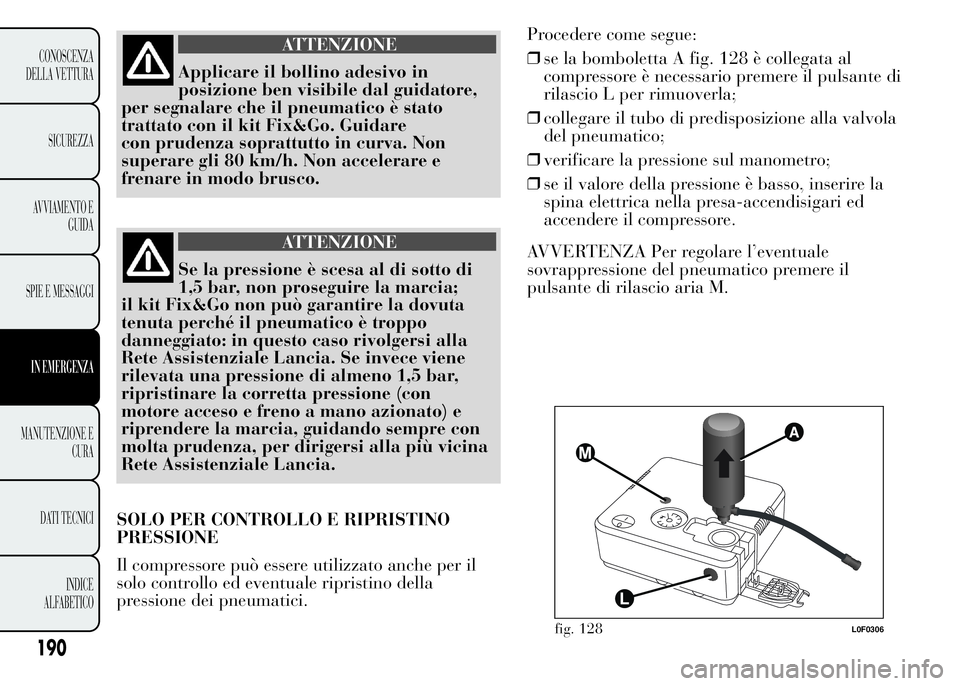

ATTENZIONE
Applicare il bollino adesivo in
posizione ben visibile dal guidatore,
per segnalare che il pneumatico è stato
trattato con il kit Fix&Go. Guidare
con prudenza soprattutto in curva. Non
superare gli 80 km/h. Non accelerare e
frenare in modo brusco.
ATTENZIONE
Se la pressione è scesa al di sotto di
1,5 bar, non proseguire la marcia;
il kit Fix&Go non può garantire la dovuta
tenuta perché il pneumatico è troppo
danneggiato: in questo caso rivolgersi alla
Rete Assistenziale Lancia. Se invece viene
rilevata una pressione di almeno 1,5 bar,
ripristinare la corretta pressione (con
motore acceso e freno a mano azionato) e
riprendere la marcia, guidando sempre con
molta prudenza, per dirigersi alla più vicina
Rete Assistenziale Lancia.
SOLO PER CONTROLLO E RIPRISTINO
PRESSIONE
Il compressore può essere utilizzato anche per il
solo controllo ed eventuale ripristino della
pressione dei pneumatici.Procedere come segue:
❒se la bomboletta A fig. 128 è collegata al
compressore è necessario premere il pulsante di
rilascio L per rimuoverla;
❒collegare il tubo di predisposizione alla valvola
del pneumatico;
❒verificare la pressione sul manometro;
❒se il valore della pressione è basso, inserire la
spina elettrica nella presa-accendisigari ed
accendere il compressore.
AVVERTENZA Per regolare l’eventuale
sovrappressione del pneumatico premere il
pulsante di rilascio aria M.
fig. 128L0F0306

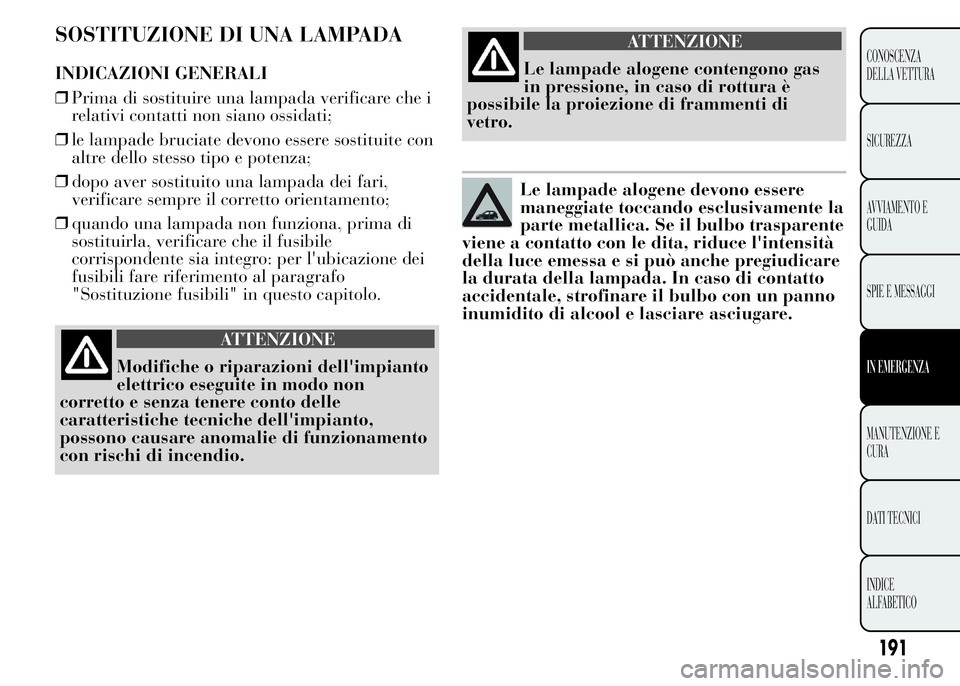

SOSTITUZIONE DI UNA LAMPADA
INDICAZIONI GENERALI
❒Prima di sostituire una lampada verificare che i
relativi contatti non siano ossidati;
❒le lampade bruciate devono essere sostituite con
altre dello stesso tipo e potenza;
❒dopo aver sostituito una lampada dei fari,
verificare sempre il corretto orientamento;
❒quando una lampada non funziona, prima di
sostituirla, verificare che il fusibile
corrispondente sia integro: per l'ubicazione dei
fusibili fare riferimento al paragrafo
"Sostituzione fusibili" in questo capitolo.
ATTENZIONE
Modifiche o riparazioni dell'impianto
elettrico eseguite in modo non
corretto e senza tenere conto delle
caratteristiche tecniche dell'impianto,
possono causare anomalie di funzionamento
con rischi di incendio.
ATTENZIONE
Le lampade alogene contengono gas
in pressione, in caso di rottura è
possibile la proiezione di frammenti di
vetro.
Le lampade alogene devono essere
maneggiate toccando esclusivamente la
parte metallica. Se il bulbo trasparente
viene a contatto con le dita, riduce l'intensità
della luce emessa e si può anche pregiudicare
la durata della lampada. In caso di contatto
accidentale, strofinare il bulbo con un panno
inumidito di alcool e lasciare asciugare.
191
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

A causa dell’elevata tensione di
alimentazione, l’eventuale sostituzione
di una lampada a scarica di gas
(Xenon) (per versioni/mercati, dove previsto)
deve essere effettuata soltanto da personale
specializzato: pericolo di morte! Rivolgersi
alla Rete Assistenziale Lancia.AVVERTENZA Quando il clima è freddo o umido
o dopo una pioggia battente o dopo il lavaggio,
la superficie dei fari o delle luci posteriori può
appannarsi e/o formare gocce di condensa sul lato
interno. Si tratta di un fenomeno naturale dovuto
alla differenza di temperatura e di umidità tra
interno ed esterno del vetro che tuttavia non
indica un'anomalia e non compromette il normale
funzionamento dei dispositivi di illuminazione.
L'appannamento sparisce rapidamente
accendendo le luci, a partire dal centro del
diffusore, estendendosi progressivamente verso i
bordi.
192
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

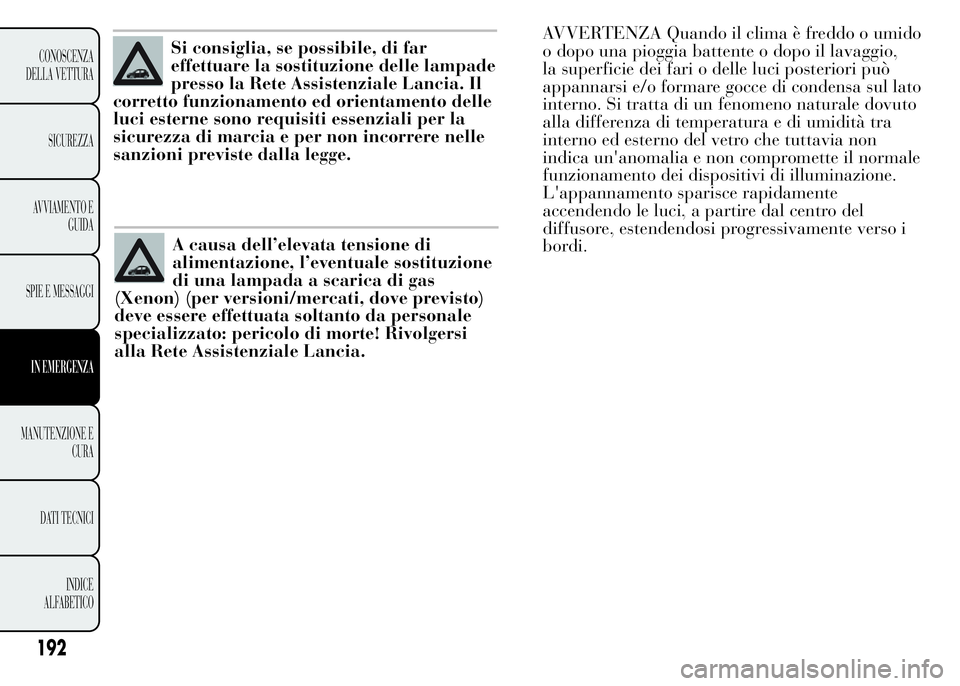

Si consiglia, se possibile, di far
effettuare la sostituzione delle lampade
presso la Rete Assistenziale Lancia. Il
corretto funzionamento ed orientamento delle
luci esterne sono requisiti essenziali per la
sicurezza di marcia e per non incorrere nelle
sanzioni previste dalla legge.

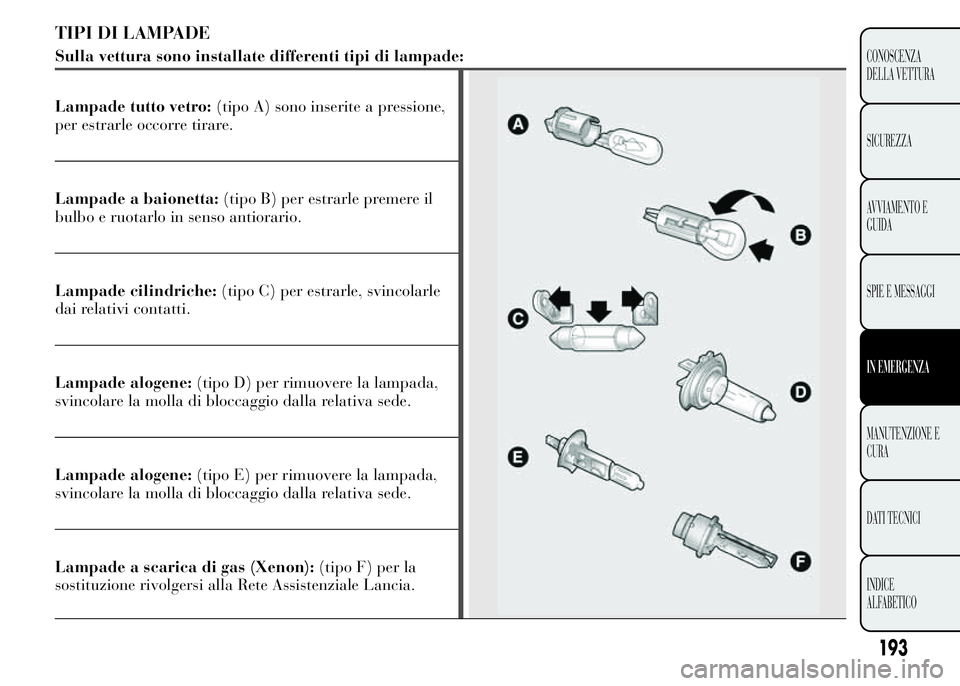

TIPI DI LAMPADE
Sulla vettura sono installate differenti tipi di lampade:
Lampade tutto vetro:(tipo A) sono inserite a pressione,
per estrarle occorre tirare.
Lampade a baionetta:(tipo B) per estrarle premere il
bulbo e ruotarlo in senso antiorario.
Lampade cilindriche:(tipo C) per estrarle, svincolarle
dai relativi contatti.
Lampade alogene:(tipo D) per rimuovere la lampada,
svincolare la molla di bloccaggio dalla relativa sede.
Lampade alogene:(tipo E) per rimuovere la lampada,
svincolare la molla di bloccaggio dalla relativa sede.
Lampade a scarica di gas (Xenon):(tipo F) per la
sostituzione rivolgersi alla Rete Assistenziale Lancia.
193
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

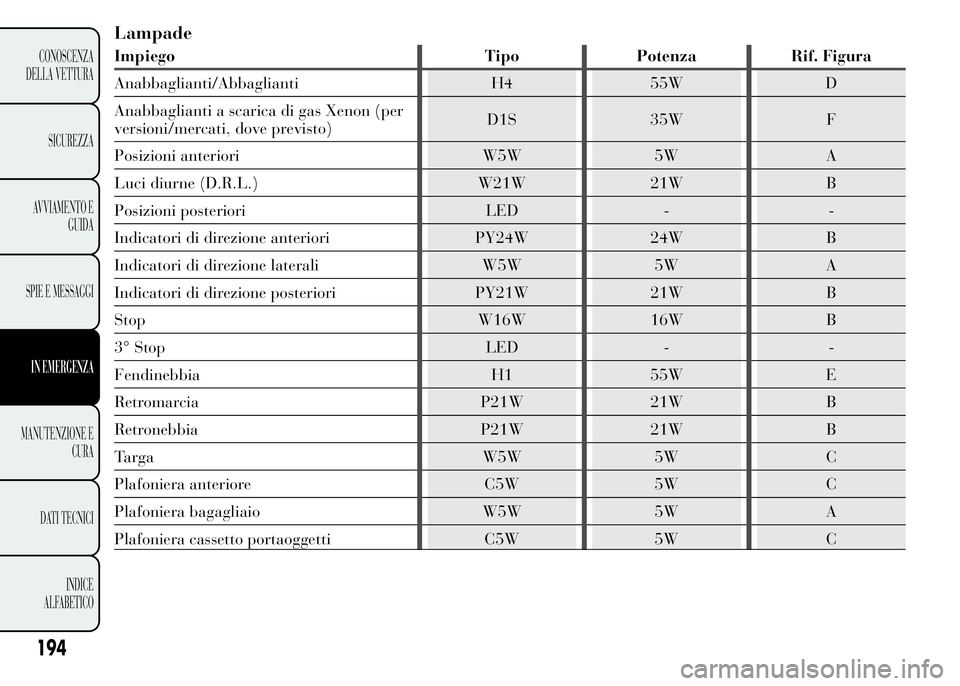

Lampade
Impiego Tipo Potenza Rif. Figura
Anabbaglianti/Abbaglianti H4 55W D
Anabbaglianti a scarica di gas Xenon (per
versioni/mercati, dove previsto)D1S 35W F
Posizioni anteriori W5W 5W A
Luci diurne (D.R.L.) W21W 21W B
Posizioni posteriori LED - -
Indicatori di direzione anteriori PY24W 24W B
Indicatori di direzione laterali W5W 5W A
Indicatori di direzione posteriori PY21W 21W B
Stop W16W 16W B
3° Stop LED - -
Fendinebbia H1 55W E
Retromarcia P21W 21W B
Retronebbia P21W 21W B
Targa W5W 5W C
Plafoniera anteriore C5W 5W C
Plafoniera bagagliaio W5W 5W A
Plafoniera cassetto portaoggetti C5W 5W C
194
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

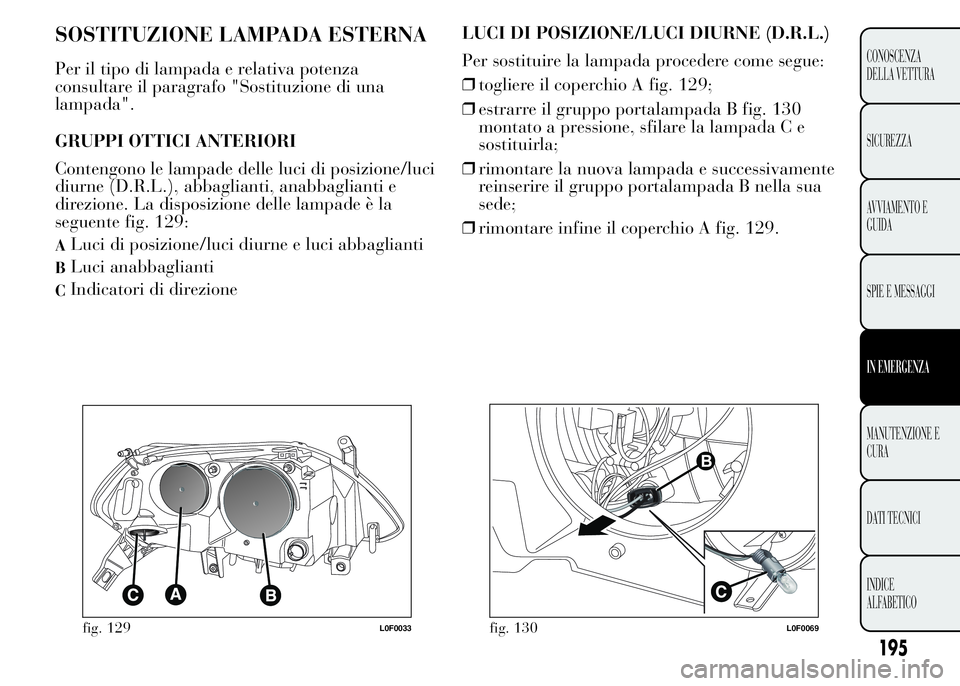

SOSTITUZIONE LAMPADA ESTERNA
Per il tipo di lampada e relativa potenza
consultare il paragrafo "Sostituzione di una
lampada".
GRUPPI OTTICI ANTERIORI
Contengono le lampade delle luci di posizione/luci
diurne (D.R.L.), abbaglianti, anabbaglianti e
direzione. La disposizione delle lampade è la
seguente fig. 129:
ALuci di posizione/luci diurne e luci abbaglianti
BLuci anabbaglianti
CIndicatori di direzioneLUCI DI POSIZIONE/LUCI DIURNE (D.R.L.)
Per sostituire la lampada procedere come segue:
❒togliere il coperchio A fig. 129;
❒estrarre il gruppo portalampada B fig. 130
montato a pressione, sfilare la lampada C e
sostituirla;
❒rimontare la nuova lampada e successivamente
reinserire il gruppo portalampada B nella sua
sede;
❒rimontare infine il coperchio A fig. 129.
fig. 129L0F0033fig. 130L0F0069
195
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

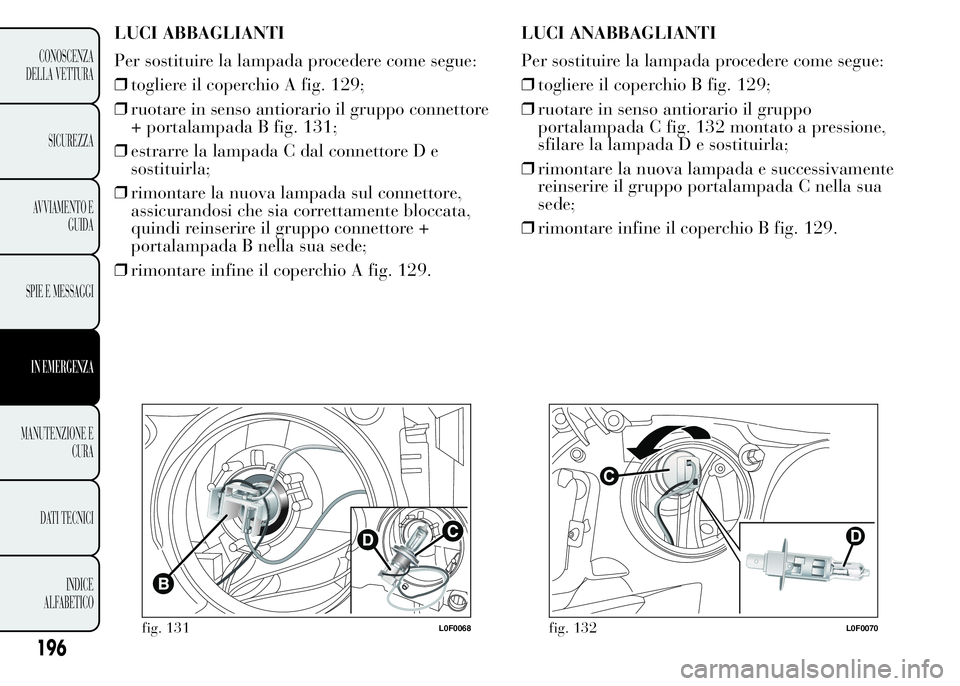

LUCI ABBAGLIANTI
Per sostituire la lampada procedere come segue:
❒togliere il coperchio A fig. 129;
❒ruotare in senso antiorario il gruppo connettore
+ portalampada B fig. 131;
❒estrarre la lampada C dal connettore D e
sostituirla;
❒rimontare la nuova lampada sul connettore,
assicurandosi che sia correttamente bloccata,
quindi reinserire il gruppo connettore +
portalampada B nella sua sede;
❒rimontare infine il coperchio A fig. 129.LUCI ANABBAGLIANTI
Per sostituire la lampada procedere come segue:
❒togliere il coperchio B fig. 129;
❒ruotare in senso antiorario il gruppo
portalampada C fig. 132 montato a pressione,
sfilare la lampada D e sostituirla;
❒rimontare la nuova lampada e successivamente
reinserire il gruppo portalampada C nella sua
sede;
❒rimontare infine il coperchio B fig. 129.
fig. 131L0F0068fig. 132L0F0070
196
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
