Lancia Ypsilon 2015 Návod k použití a údržbě (in Czech)

obr. 155L0F0248
187
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

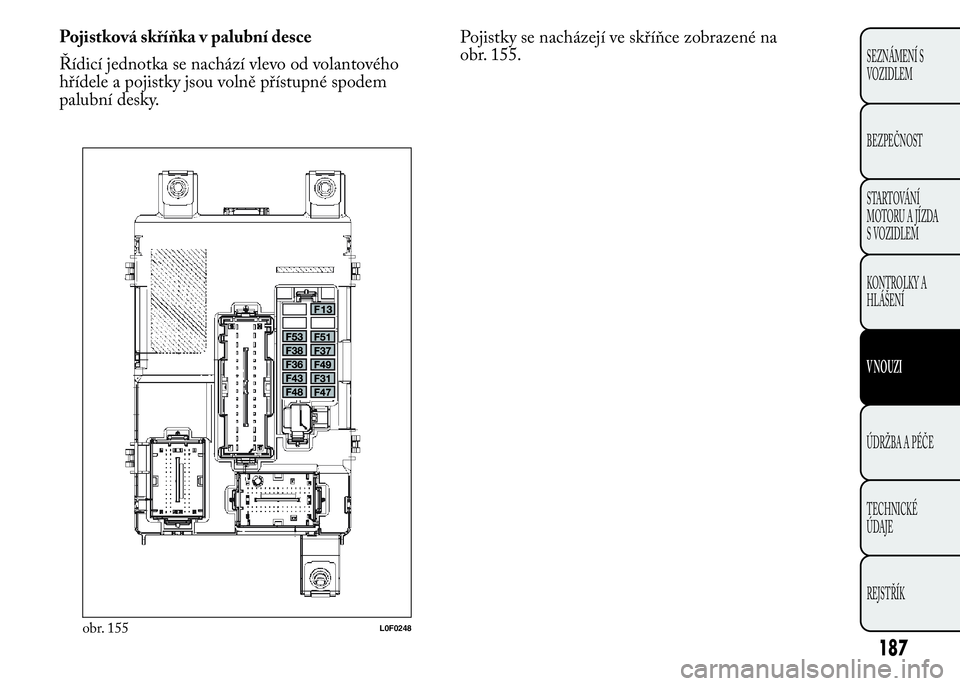

Pojistková skříňka v palubní desce
Řídicí jednotka se nachází vlevo od volantového
hřídele a pojistky jsou volně přístupné spodem
palubní desky.Pojistky se nacházejí ve skříňce zobrazené na
obr. 155.

obr. 157L0F0212
188
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

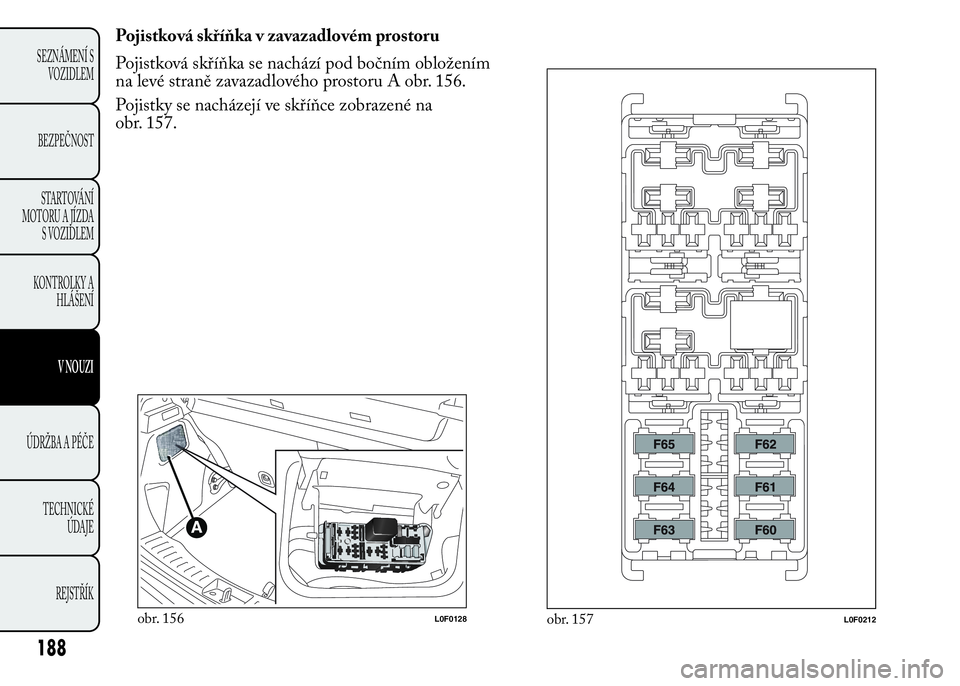

Pojistková skříňka v zavazadlovém prostoru
Pojistková skříňka se nachází pod bočním obložením
na levé straně zavazadlového prostoru A obr. 156.
Pojistky se nacházejí ve skříňce zobrazené na
obr. 157.
obr. 156L0F0128

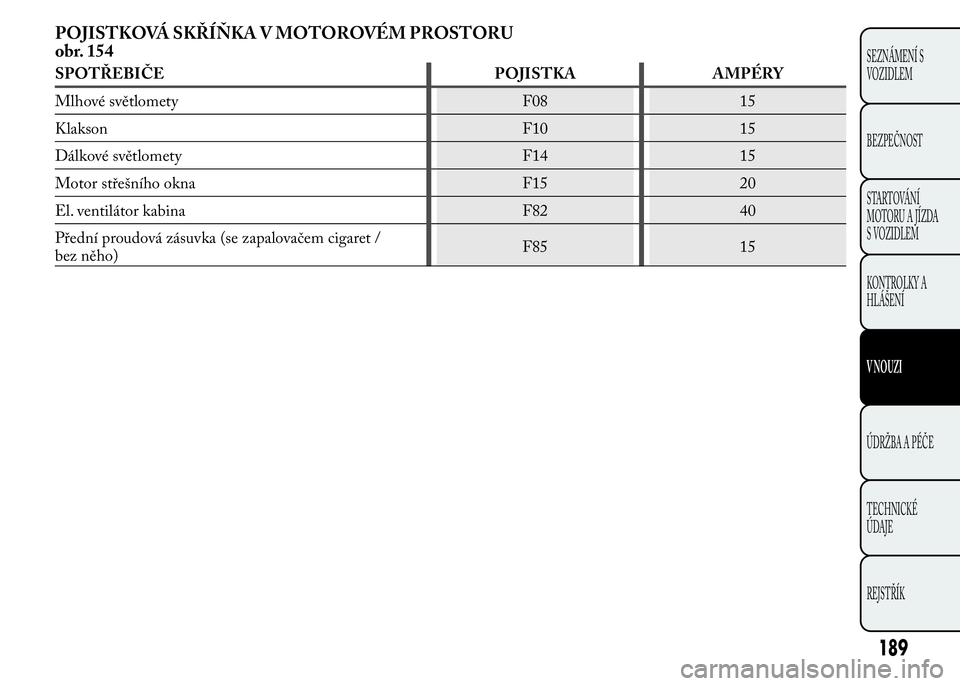

POJISTKOVÁ SKŘÍŇKA V MOTOROVÉM PROSTORU
obr. 154
SPOTŘEBIČE POJISTKA AMPÉRY
Mlhové světlomety F08 15
Klakson F10 15
Dálkové světlomety F14 15
Motor střešního okna F15 20
El. ventilátor kabina F82 40
Přední proudová zásuvka (se zapalovačem cigaret /
bez něho)F85 15
189
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

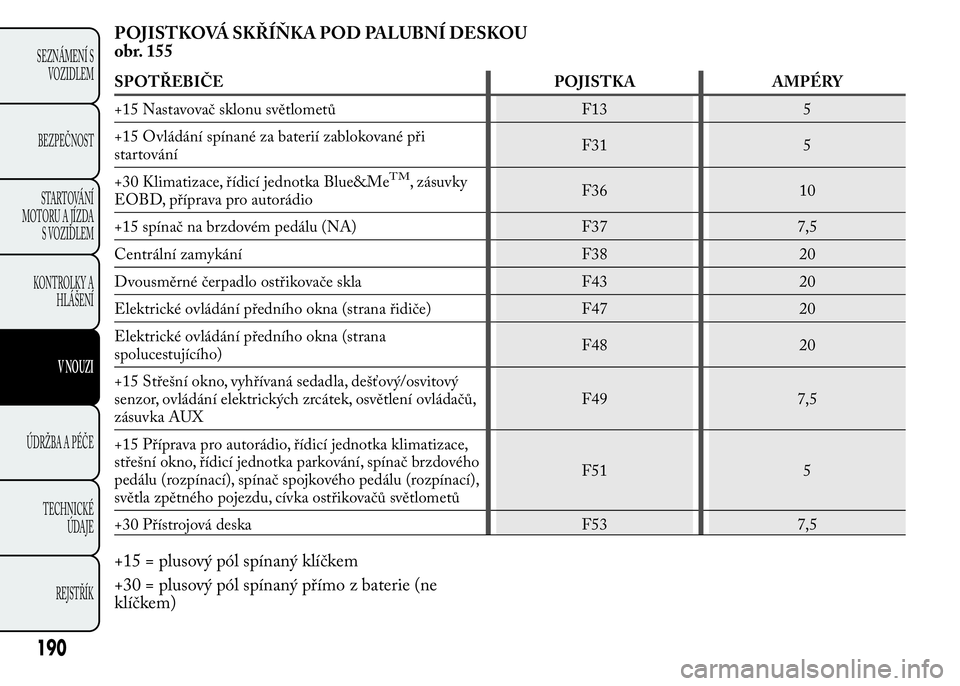

POJISTKOVÁ SKŘÍŇKA POD PALUBNÍ DESKOU
obr. 155
SPOTŘEBIČE POJISTKA AMPÉRY
+15 Nastavovač sklonu světlometů F13 5
+15 Ovládání spínané za baterií zablokované při
startováníF31 5
+30 Klimatizace, řídicí jednotka Blue&Me
TM, zásuvky
EOBD, příprava pro autorádioF36 10
+15 spínač na brzdovém pedálu (NA) F37 7,5
Centrální zamykání F38 20
Dvousměrné čerpadlo ostřikovače skla F43 20
Elektrické ovládání předního okna (strana řidiče) F47 20
Elektrické ovládání předního okna (strana
spolucestujícího)F48 20
+15 Střešní okno, vyhřívaná sedadla, dešťový/osvitový
senzor, ovládání elektrických zrcátek, osvětlení ovládačů,
zásuvka AUXF49 7,5
+15 Příprava pro autorádio, řídicí jednotka klimatizace,
střešní okno, řídicí jednotka parkování, spínač brzdového
pedálu (rozpínací), spínač spojkového pedálu (rozpínací),
světla zpětného pojezdu, cívka ostřikovačů světlometůF51 5
+30 Přístrojová deska F53 7,5
+15 = plusový pól spínaný klíčkem
+30 = plusový pól spínaný přímo z baterie (ne
klíčkem)
190
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

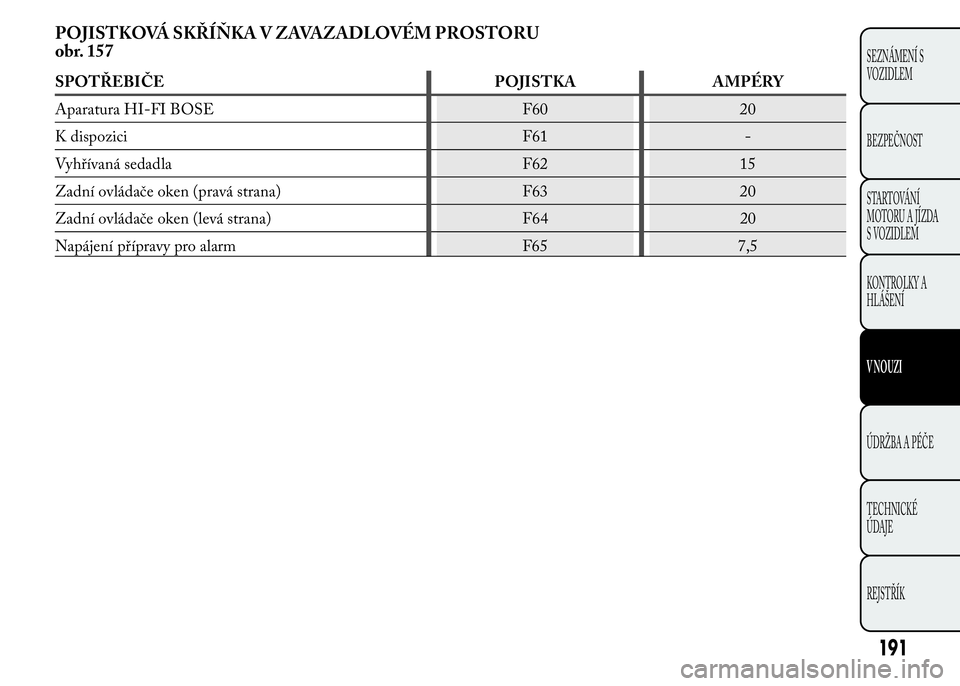

POJISTKOVÁ SKŘÍŇKA V ZAVAZADLOVÉM PROSTORU
obr. 157
SPOTŘEBIČE POJISTKA AMPÉRY
Aparatura HI-FI BOSE F60 20
K dispozici F61 -
Vyhřívaná sedadla F62 15
Zadní ovládače oken (pravá strana) F63 20
Zadní ovládače oken (levá strana) F64 20
Napájení přípravy pro alarm F65 7,5
191
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

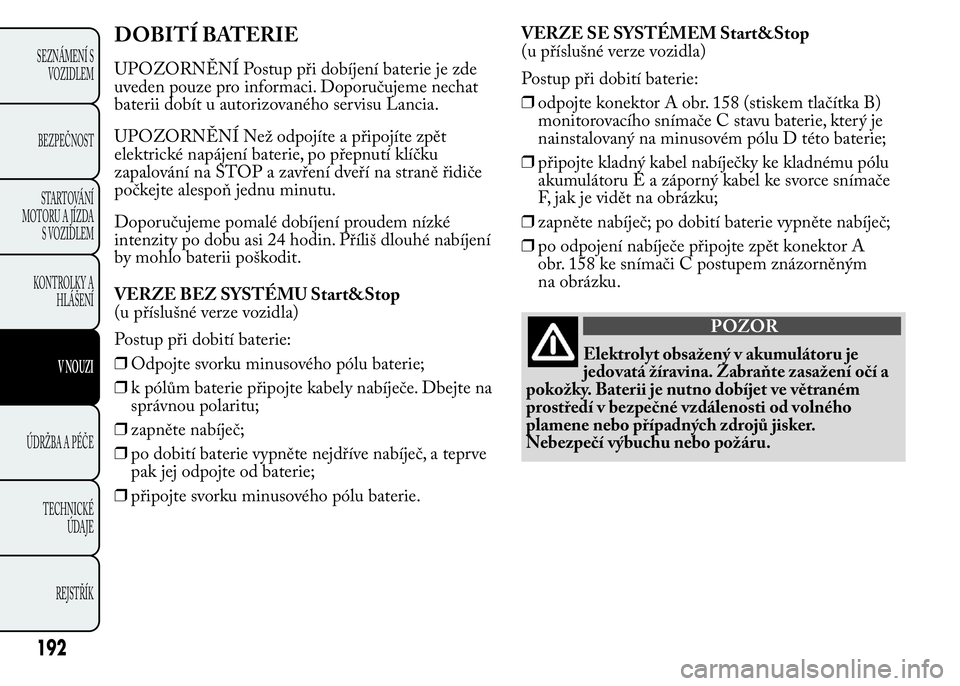

DOBITÍ BATERIE
UPOZORNĚNÍ Postup při dobíjení baterie je zde
uveden pouze pro informaci. Doporučujeme nechat
baterii dobít u autorizovaného servisu Lancia.
UPOZORNĚNÍ Než odpojíte a připojíte zpět
elektrické napájení baterie, po přepnutí klíčku
zapalování na STOP a zavření dveří na straně řidiče
počkejte alespoň jednu minutu.
Doporučujeme pomalé dobíjení proudem nízké
intenzity po dobu asi 24 hodin. Příliš dlouhé nabíjení
by mohlo baterii poškodit.
VERZE BEZ SYSTÉMU Start&Stop
(u příslušné verze vozidla)
Postup při dobití baterie:
❒Odpojte svorku minusového pólu baterie;
❒k pólům baterie připojte kabely nabíječe. Dbejte na
správnou polaritu;
❒zapněte nabíječ;
❒po dobití baterie vypněte nejdříve nabíječ, a teprve
pak jej odpojte od baterie;
❒připojte svorku minusového pólu baterie.VERZE SE SYSTÉMEM Start&Stop
(u příslušné verze vozidla)
Postup při dobití baterie:

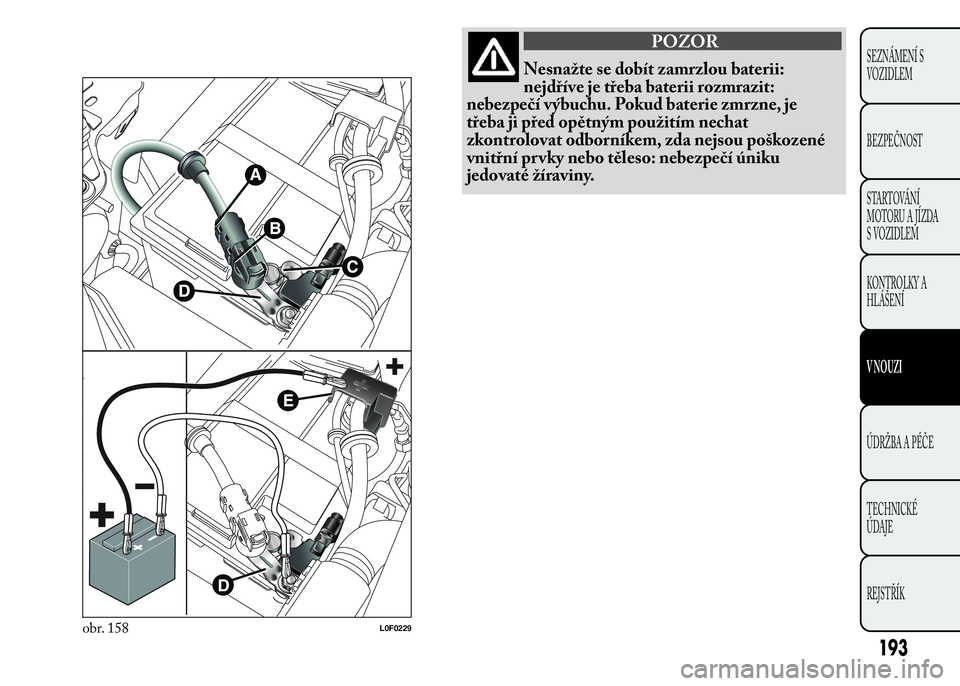

❒odpojte konektor A obr. 158 (stiskem tlačítka B)
monitorovacího snímače C stavu baterie, který je
nainstalovaný na minusovém pólu D této baterie;
❒připojte kladný kabel nabíječky ke kladnému pólu
akumulátoruEazáporný kabel ke svorce snímače
F, jak je vidět na obrázku;
❒zapněte nabíječ; po dobití baterie vypněte nabíječ;
❒po odpojení nabíječe připojte zpět konektor A
obr. 158 ke snímači C postupem znázorněným
na obrázku.
POZOR
Elektrolyt obsažený v akumulátoru je
jedovatá žíravina. Zabraňte zasažení očí a
pokožky. Baterii je nutno dobíjet ve větraném
prostředí v bezpečné vzdálenosti od volného
plamene nebo případných zdrojů jisker.
Nebezpečí výbuchu nebo požáru.
192
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

POZOR
Nesnažte se dobít zamrzlou baterii:
nejdříve je třeba baterii rozmrazit:
nebezpečí výbuchu. Pokud baterie zmrzne, je
třeba ji před opětným použitím nechat
zkontrolovat odborníkem, zda nejsou poškozené
vnitřní pr vky nebo těleso: nebezpečí úniku
jedovaté žíraviny.
obr. 158L0F0229
193
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

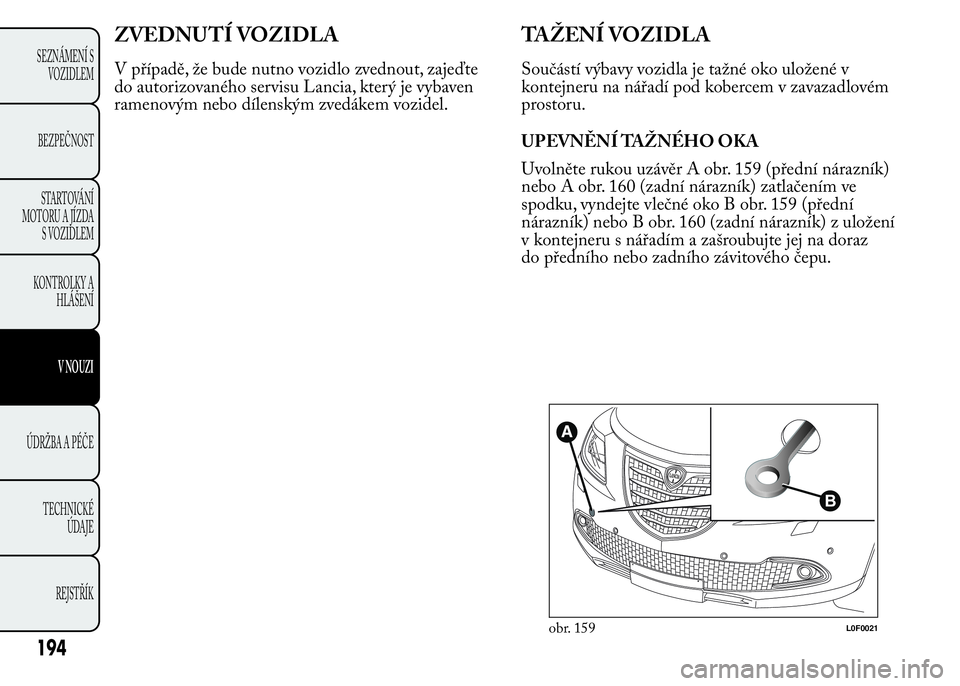

ZVEDNUTÍ VOZIDLA
V případě, že bude nutno vozidlo zvednout, zajeďte
do autorizovaného servisu Lancia, který je vybaven
ramenovým nebo dílenským zvedákem vozidel.
TAŽENÍ VOZIDLA
Součástí výbavy vozidla je tažné oko uložené v
kontejneru na nářadí pod kobercem v zavazadlovém
prostoru.
UPEVNĚNÍ TAŽNÉHO OKA
Uvolněte rukou uzávěr A obr. 159 (přední nárazník)
nebo A obr. 160 (zadní nárazník) zatlačením ve
spodku, vyndejte vlečné oko B obr. 159 (přední
nárazník) nebo B obr. 160 (zadní nárazník) z uložení
v kontejneru s nářadím a zašroubujte jej na doraz
do předního nebo zadního závitového čepu.
obr. 159L0F0021
194
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

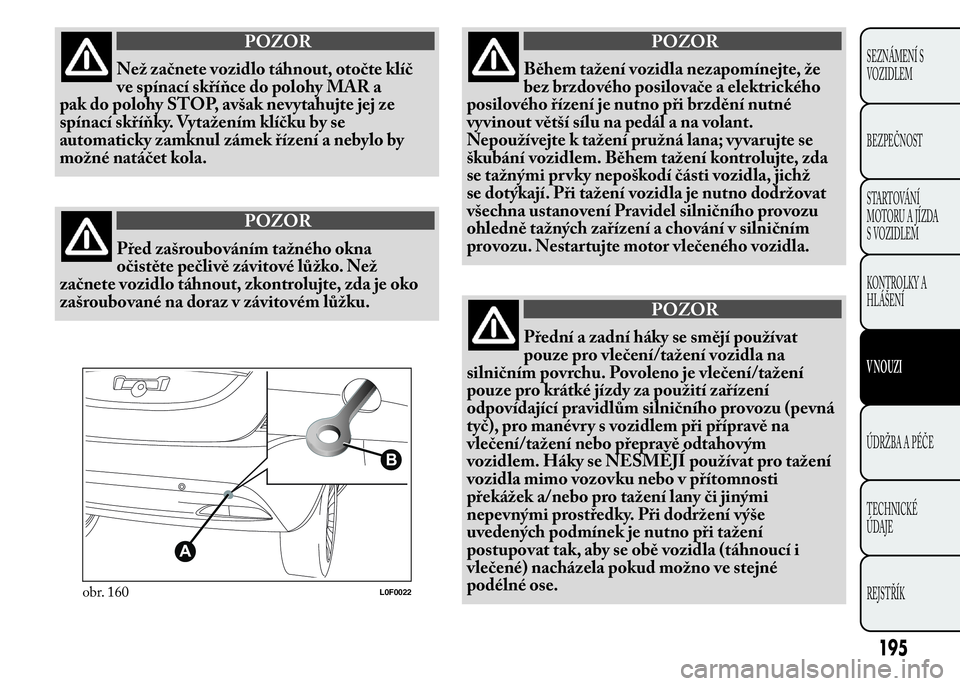

POZOR
Než začnete vozidlo táhnout, otočte klíč
ve spínací skříňce do polohy MAR a
pak do polohy STOP, avšak nevytahujte jej ze
spínací skříňky. Vytažením klíčku by se
automaticky zamknul zámek řízení a nebylo by
možné natáčet kola.
POZOR
Před zašroubováním tažného okna
očistěte pečlivě závitové lůžko. Než
začnete vozidlo táhnout, zkontrolujte, zda je oko
zašroubované na doraz v závitovém lůžku.
POZOR
Během tažení vozidla nezapomínejte, že
bez brzdového posilovače a elektrického
posilového řízení je nutno při brzdění nutné
vyvinout větší sílu na pedál a na volant.
Nepoužívejte k tažení pružná lana; vyvarujte se
škubání vozidlem. Během tažení kontrolujte, zda
se tažnými pr vky nepoškodí části vozidla, jichž
se dotýkají. Při tažení vozidla je nutno dodržovat
všechna ustanovení Pravidel silničního provozu
ohledně tažných zařízení a chování v silničním
provozu. Nestartujte motor vlečeného vozidla.
POZOR
Přední a zadní háky se smějí používat
pouze pro vlečení/tažení vozidla na
silničním povrchu. Povoleno je vlečení/tažení
pouze pro krátké jízdy za použití zařízení
odpovídající pravidlům silničního provozu (pevná
tyč), pro manévry s vozidlem při přípravě na
vlečení/tažení nebo přepravě odtahovým
vozidlem. Háky se NESMĚJÍ používat pro tažení
vozidla mimo vozovku nebo v přítomnosti
překážek a/nebo pro tažení lany či jinými
nepevnými prostředky. Při dodržení výše
uvedených podmínek je nutno při tažení
postupovat tak, aby se obě vozidla (táhnoucí i
vlečené) nacházela pokud možno ve stejné
podélné ose.
obr. 160L0F0022
195
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

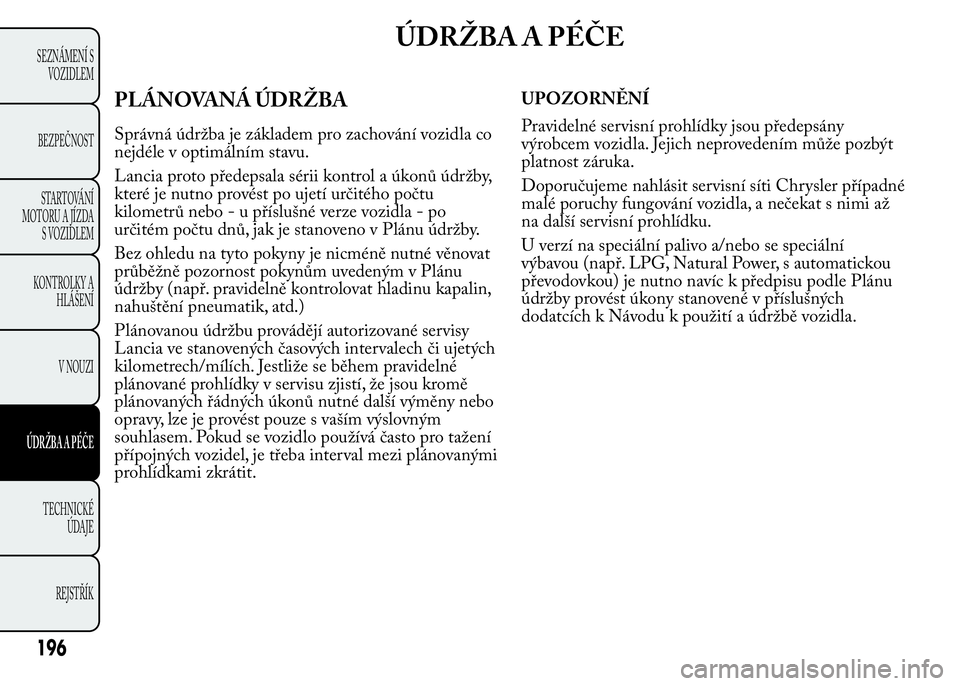

ÚDRŽBA A PÉČE
PLÁNOVANÁ ÚDRŽBA
Správná údržba je základem pro zachování vozidla co
nejdéle v optimálním stavu.
Lancia proto předepsala sérii kontrol a úkonů údržby,
které je nutno provést po ujetí určitého počtu
kilometrů nebo - u příslušné verze vozidla - po
určitém počtu dnů, jak je stanoveno v Plánu údržby.
Bez ohledu na tyto pokyny je nicméně nutné věnovat
průběžně pozornost pokynům uvedeným v Plánu
údržby (např. pravidelně kontrolovat hladinu kapalin,
nahuštění pneumatik, atd.)
Plánovanou údržbu provádějí autorizované servisy
Lancia ve stanovených časových intervalech či ujetých
kilometrech/mílích. Jestliže se během pravidelné
plánované prohlídky v servisu zjistí, že jsou kromě
plánovaných řádných úkonů nutné další výměny nebo
opravy, lze je provést pouze s vaším výslovným
souhlasem. Pokud se vozidlo používá často pro tažení
přípojných vozidel, je třeba interval mezi plánovanými
prohlídkami zkrátit.UPOZORNĚNÍ
Pravidelné servisní prohlídky jsou předepsány
výrobcem vozidla. Jejich neprovedením může pozbýt
platnost záruka.
Doporučujeme nahlásit servisní síti Chrysler případné
malé poruchy fungování vozidla, a nečekat s nimi až
na další servisní prohlídku.
U verzí na speciální palivo a/nebo se speciální
výbavou (např. LPG, Natural Power, s automatickou
převodovkou) je nutno navíc k předpisu podle Plánu
údržby provést úkony stanovené v příslušných
dodatcích k Návodu k použití a údržbě vozidla.
