Lancia Ypsilon 2015 Návod k použití a údržbě (in Czech)

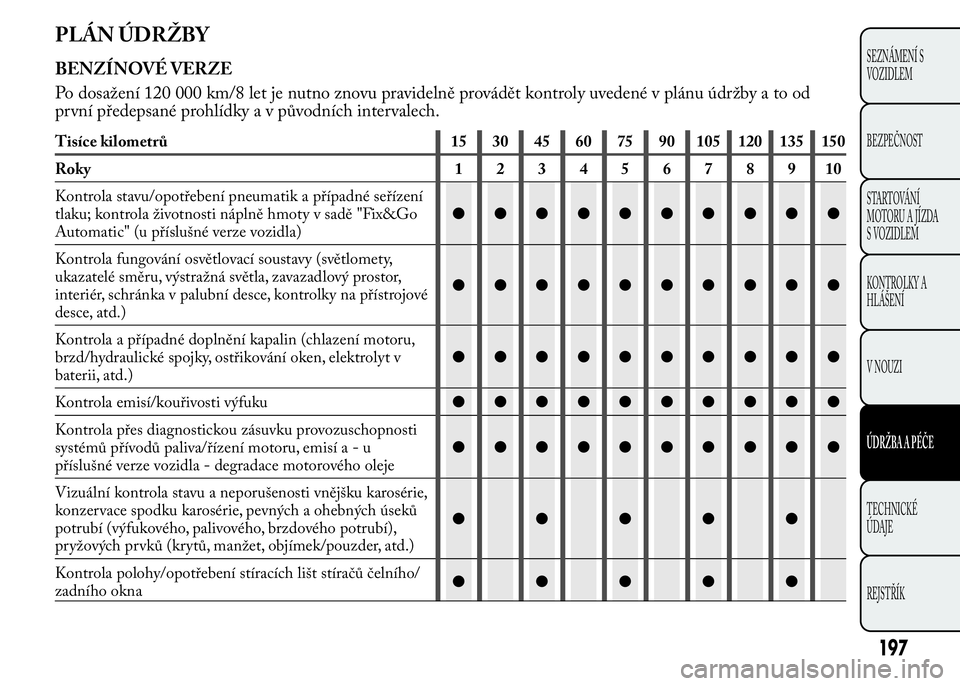

PLÁN ÚDRŽBY
BENZÍNOVÉ VERZE
Po dosažení 120 000 km/8 let je nutno znovu pravidelně provádět kontroly uvedené v plánu údržby a to od
první předepsané prohlídky a v původních intervalech.
Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky 12345678910
Kontrola stavu/opotřebení pneumatik a případné seřízení
tlaku; kontrola životnosti náplně hmoty v sadě "Fix&Go
Automatic" (u příslušné verze vozidla)●●●●●●●●●●
Kontrola fungování osvětlovací soustavy (světlomety,
ukazatelé směru, výstražná světla, zavazadlový prostor,
interiér, schránka v palubní desce, kontrolky na přístrojové
desce, atd.)●●●●●●●●●●
Kontrola a případné doplnění kapalin (chlazení motoru,
brzd/hydraulické spojky, ostřikování oken, elektrolyt v
baterii, atd.)●●●●●●●●●●
Kontrola emisí/kouřivosti výfuku●●●●●●●●●●
Kontrola přes diagnostickou zásuvku provozuschopnosti
systémů přívodů paliva/řízení motoru, emisía-u
příslušné verze vozidla - degradace motorového oleje●●●●●●●●●●
Vizuální kontrola stavu a neporušenosti vnějšku karosérie,
konzervace spodku karosérie, pevných a ohebných úseků
potrubí (výfukového, palivového, brzdového potrubí),
pryžových prvků (krytů, manžet, objímek/pouzder, atd.)●●●●●
Kontrola polohy/opotřebení stíracích lišt stíračů čelního/
zadního okna●●●●●
197
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

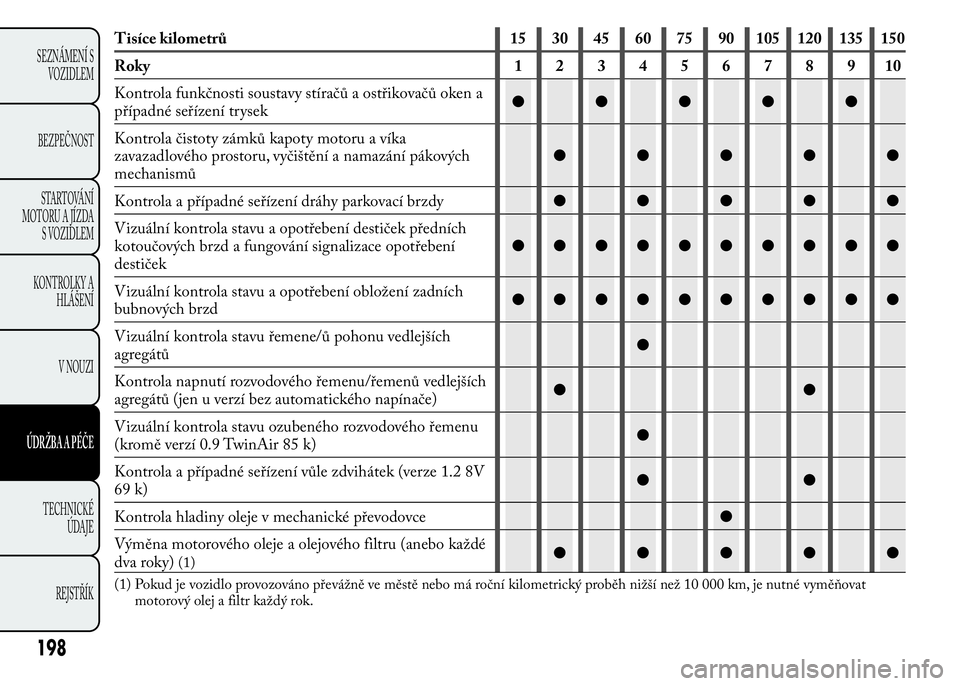

Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky 12345678910
Kontrola funkčnosti soustavy stíračů a ostřikovačů oken a
případné seřízení trysek●●●●●
Kontrola čistoty zámků kapoty motoru a víka
zavazadlového prostoru, vyčištění a namazání pákových
mechanismů●●●●●
Kontrola a případné seřízení dráhy parkovací brzdy●●●●●
Vizuální kontrola stavu a opotřebení destiček předních
kotoučových brzd a fungování signalizace opotřebení
destiček●●●●●●●●●●
Vizuální kontrola stavu a opotřebení obložení zadních
bubnových brzd●●●●●●●●●●
Vizuální kontrola stavu řemene/ů pohonu vedlejších
agregátů●
Kontrola napnutí rozvodového řemenu/řemenů vedlejších
agregátů (jen u verzí bez automatického napínače)●●
Vizuální kontrola stavu ozubeného rozvodového řemenu
(kromě verzí 0.9 TwinAir 85 k)●
Kontrola a případné seřízení vůle zdvihátek (verze 1.2 8V
69 k)●●
Kontrola hladiny oleje v mechanické převodovce●
Výměna motorového oleje a olejového filtru (anebo každé
dva roky)
(1)●●●●●
(1) Pokud je vozidlo provozováno převážně ve městě nebo má roční kilometrický proběh nižší než 10 000 km, je nutné vyměňovat
motorový olej a filtr každý rok.
198
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

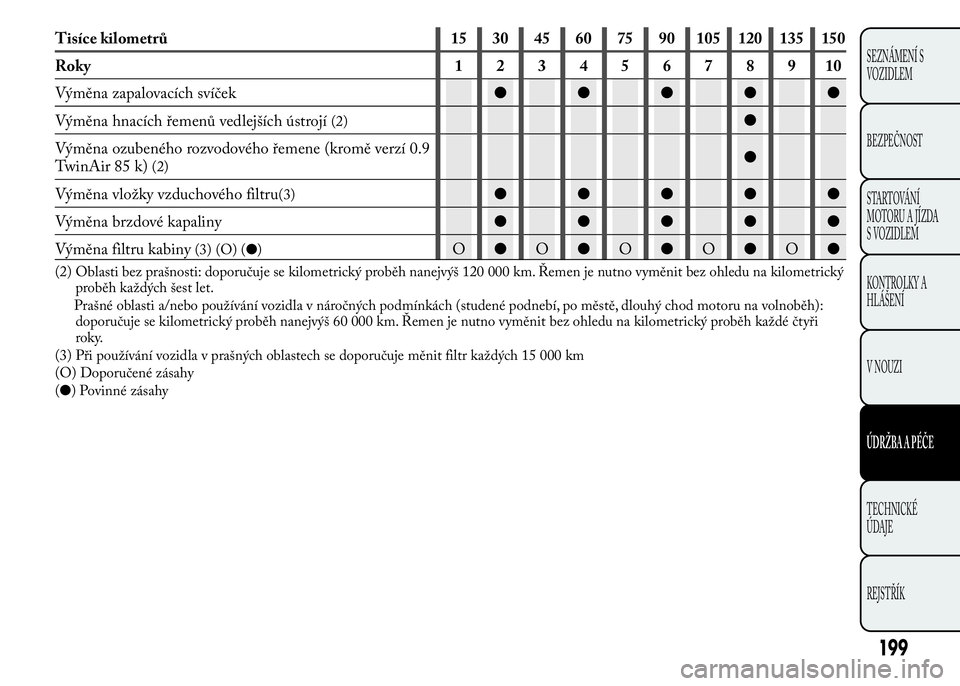

Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky 12345678910
Výměna zapalovacích svíček●●●●●
Výměna hnacích řemenů vedlejších ústrojí
(2)●
Výměna ozubeného rozvodového řemene (kromě verzí 0.9
TwinAir 85 k)
(2)●
Výměna vložky vzduchového filtru
(3)●●●●●
Výměna brzdové kapaliny●●●●●
Výměna filtru kabiny
(3) (O) (●)O●O●O●O●O●
(2) Oblasti bez prašnosti: doporučuje se kilometrický proběh nanejvýš 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický
proběh každých šest let.
Prašné oblasti a/nebo používání vozidla v náročných podmínkách (studené podnebí, po městě, dlouhý chod motoru na volnoběh):
doporučuje se kilometrický proběh nanejvýš 60 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každé čtyři
roky.
(3) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 15 000 km
(O) Doporučené zásahy
(●) Povinné zásahy
199
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

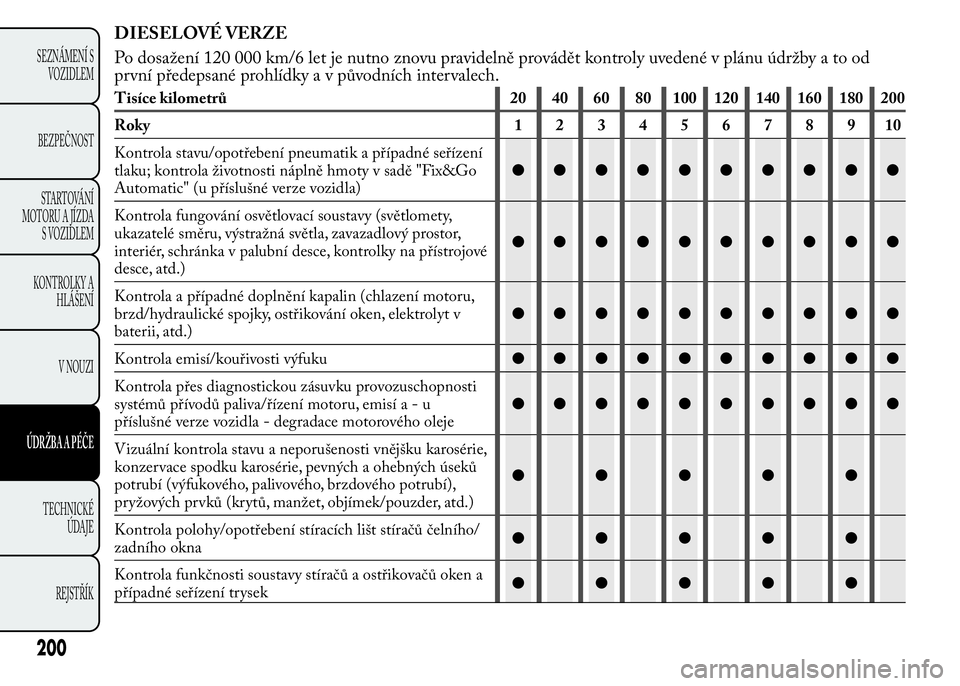

DIESELOVÉ VERZE
Po dosažení 120 000 km/6 let je nutno znovu pravidelně provádět kontroly uvedené v plánu údržby a to od
první předepsané prohlídky a v původních intervalech.
Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky 12345678910
Kontrola stavu/opotřebení pneumatik a případné seřízení
tlaku; kontrola životnosti náplně hmoty v sadě "Fix&Go
Automatic" (u příslušné verze vozidla)●●●●●●●●●●
Kontrola fungování osvětlovací soustavy (světlomety,
ukazatelé směru, výstražná světla, zavazadlový prostor,
interiér, schránka v palubní desce, kontrolky na přístrojové
desce, atd.)●●●●●●●●●●
Kontrola a případné doplnění kapalin (chlazení motoru,
brzd/hydraulické spojky, ostřikování oken, elektrolyt v
baterii, atd.)●●●●●●●●●●
Kontrola emisí/kouřivosti výfuku●●●●●●●●●●
Kontrola přes diagnostickou zásuvku provozuschopnosti
systémů přívodů paliva/řízení motoru, emisía-u
příslušné verze vozidla - degradace motorového oleje●●●●●●●●●●
Vizuální kontrola stavu a neporušenosti vnějšku karosérie,
konzervace spodku karosérie, pevných a ohebných úseků
potrubí (výfukového, palivového, brzdového potrubí),
pryžových prvků (krytů, manžet, objímek/pouzder, atd.)●●●●●
Kontrola polohy/opotřebení stíracích lišt stíračů čelního/
zadního okna●●●●●
Kontrola funkčnosti soustavy stíračů a ostřikovačů oken a
případné seřízení trysek●●●●●
200
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

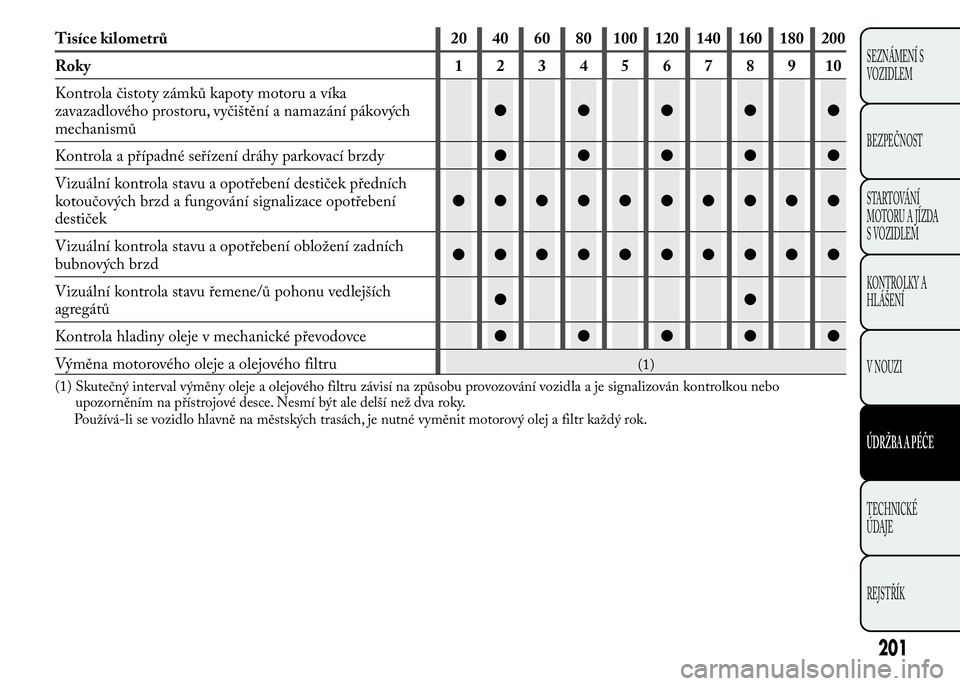

Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky 12345678910
Kontrola čistoty zámků kapoty motoru a víka
zavazadlového prostoru, vyčištění a namazání pákových
mechanismů●●●●●
Kontrola a případné seřízení dráhy parkovací brzdy●●●●●
Vizuální kontrola stavu a opotřebení destiček předních
kotoučových brzd a fungování signalizace opotřebení
destiček●●●●●●●●●●
Vizuální kontrola stavu a opotřebení obložení zadních
bubnových brzd●●●●●●●●●●
Vizuální kontrola stavu řemene/ů pohonu vedlejších
agregátů●●
Kontrola hladiny oleje v mechanické převodovce●●●●●
Výměna motorového oleje a olejového filtru
(1)
(1) Skutečný interval výměny oleje a olejového filtru závisí na způsobu provozování vozidla a je signalizován kontrolkou nebo
upozorněním na přístrojové desce. Nesmí být ale delší než dva roky.
Používá-li se vozidlo hlavně na městských trasách, je nutné vyměnit motorový olej a filtr každý rok.
201
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

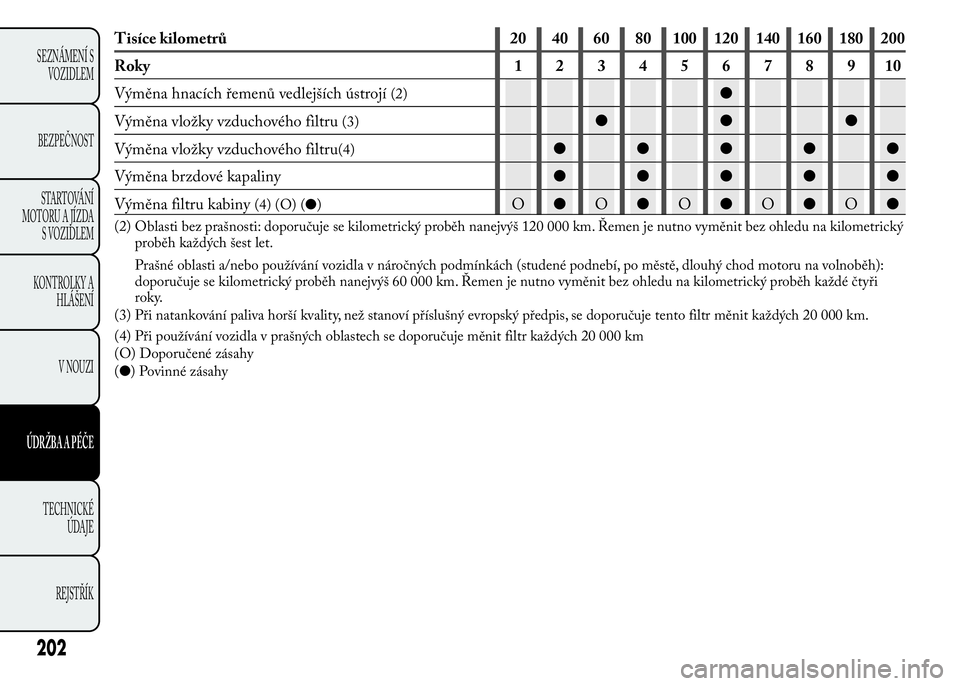

Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky 12345678910
Výměna hnacích řemenů vedlejších ústrojí
(2)●
Výměna vložky vzduchového filtru
(3)●●●
Výměna vložky vzduchového filtru
(4)●●●●●
Výměna brzdové kapaliny●●●●●
Výměna filtru kabiny
(4) (O) (●)O●O●O●O●O●
(2) Oblasti bez prašnosti: doporučuje se kilometrický proběh nanejvýš 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický
proběh každých šest let.
Prašné oblasti a/nebo používání vozidla v náročných podmínkách (studené podnebí, po městě, dlouhý chod motoru na volnoběh):
doporučuje se kilometrický proběh nanejvýš 60 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každé čtyři
roky.
(3) Při natankování paliva horší kvality, než stanoví příslušný evropský předpis, se doporučuje tento filtr měnit každých 20 000 km.
(4) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 20 000 km
(O) Doporučené zásahy
(●) Povinné zásahy
202
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

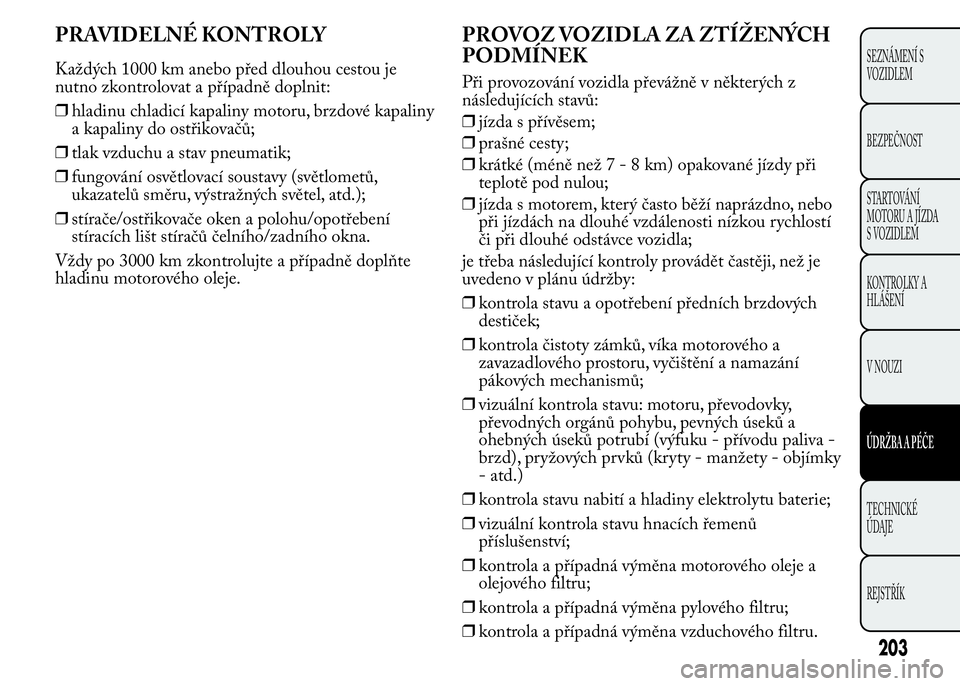

PRAVIDELNÉ KONTROLY
Každých 1000 km anebo před dlouhou cestou je
nutno zkontrolovat a případně doplnit:
❒hladinu chladicí kapaliny motoru, brzdové kapaliny
a kapaliny do ostřikovačů;
❒tlak vzduchu a stav pneumatik;
❒fungování osvětlovací soustavy (světlometů,
ukazatelů směru, výstražných světel, atd.);
❒stírače/ostřikovače oken a polohu/opotřebení
stíracích lišt stíračů čelního/zadního okna.
Vždy po 3000 km zkontrolujte a případně doplňte
hladinu motorového oleje.
PROVOZ VOZIDLA ZA ZTÍŽENÝCH
PODMÍNEK
Při provozování vozidla převážně v některých z
následujících stavů:
❒jízda s přívěsem;
❒prašné cesty;
❒krátké (méně než7-8km)opakované jízdy při
teplotě pod nulou;
❒jízda s motorem, který často běží naprázdno, nebo
při jízdách na dlouhé vzdálenosti nízkou rychlostí
či při dlouhé odstávce vozidla;
je třeba následující kontroly provádět častěji, než je
uvedeno v plánu údržby:
❒kontrola stavu a opotřebení předních brzdových
destiček;
❒kontrola čistoty zámků, víka motorového a
zavazadlového prostoru, vyčištění a namazání
pákových mechanismů;
❒vizuální kontrola stavu: motoru, převodovky,
převodných orgánů pohybu, pevných úseků a
ohebných úseků potrubí (výfuku - přívodu paliva -
brzd), pryžových prvků (kryty - manžety - objímky
- atd.)
❒kontrola stavu nabití a hladiny elektrolytu baterie;
❒vizuální kontrola stavu hnacích řemenů
příslušenství;
❒kontrola a případná výměna motorového oleje a
olejového filtru;
❒kontrola a případná výměna pylového filtru;
❒kontrola a případná výměna vzduchového filtru.
203
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

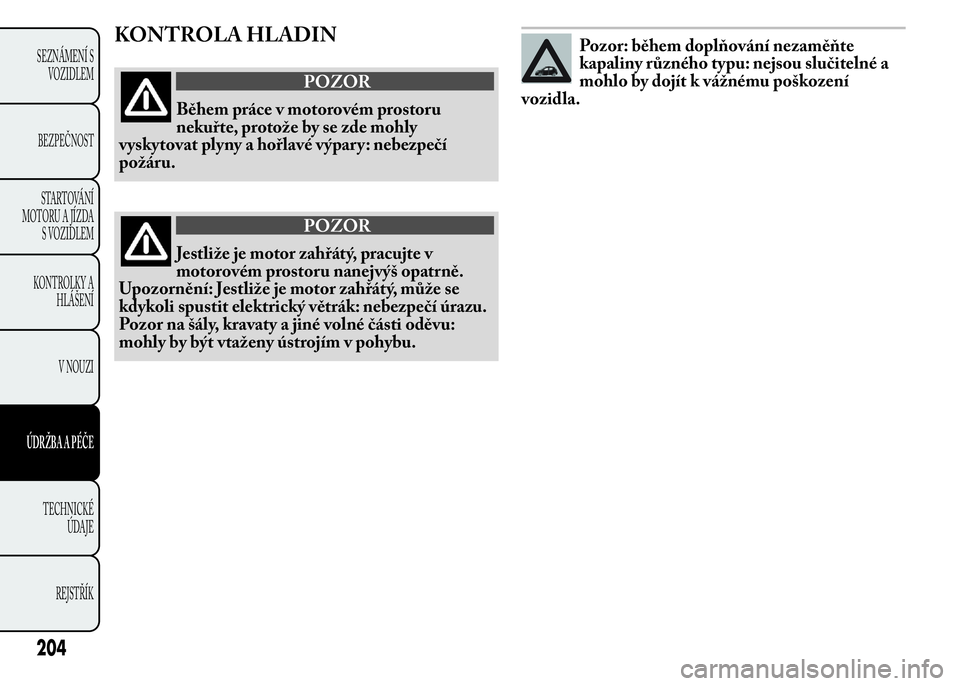

KONTROLA HLADIN
POZOR
Během práce v motorovém prostoru
nekuřte, protože by se zde mohly
vyskytovat plyny a hořlavé výpary: nebezpečí
požáru.
POZOR
Jestliže je motor zahřátý, pracujte v
motorovém prostoru nanejvýš opatrně.
Upozornění: Jestliže je motor zahřátý, může se
kdykoli spustit elektrický větrák: nebezpečí úrazu.
Pozor na šály, kravaty a jiné volné části oděvu:
mohly by být vtaženy ústrojím v pohybu.
Pozor: během doplňování nezaměňte
kapaliny různého typu: nejsou slučitelné a
mohlo by dojít k vážnému poškození
vozidla.
204
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

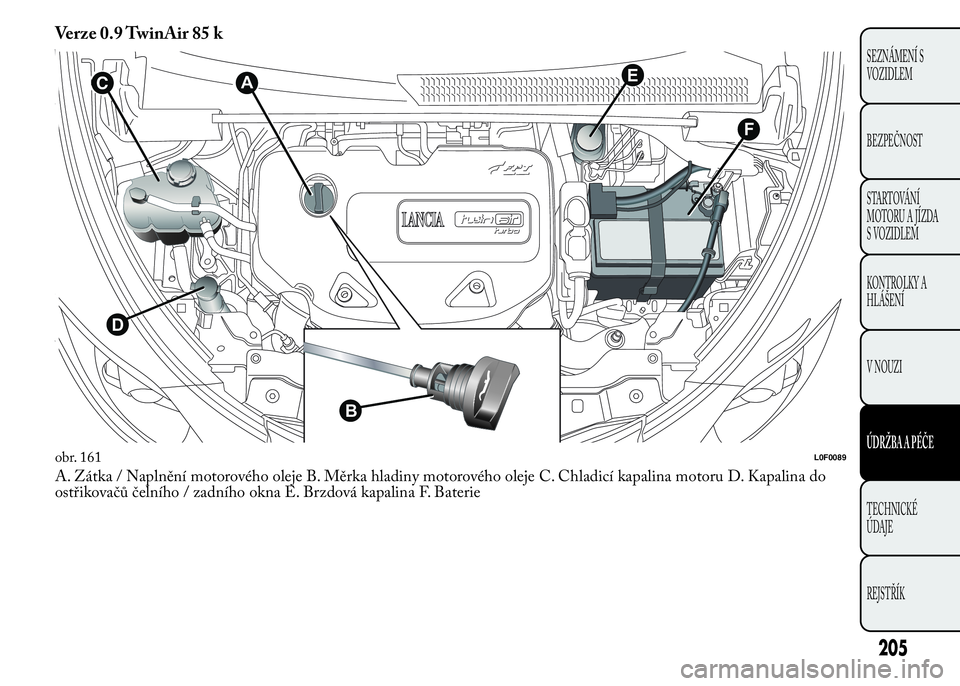

Verze 0.9 TwinAir 85 k
A. Zátka / Naplnění motorového oleje B. Měrka hladiny motorového oleje C. Chladicí kapalina motoru D. Kapalina do
ostřikovačů čelního / zadního okna E. Brzdová kapalina F. Baterie
F
EC
D
B
A
obr. 161L0F0089
205
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

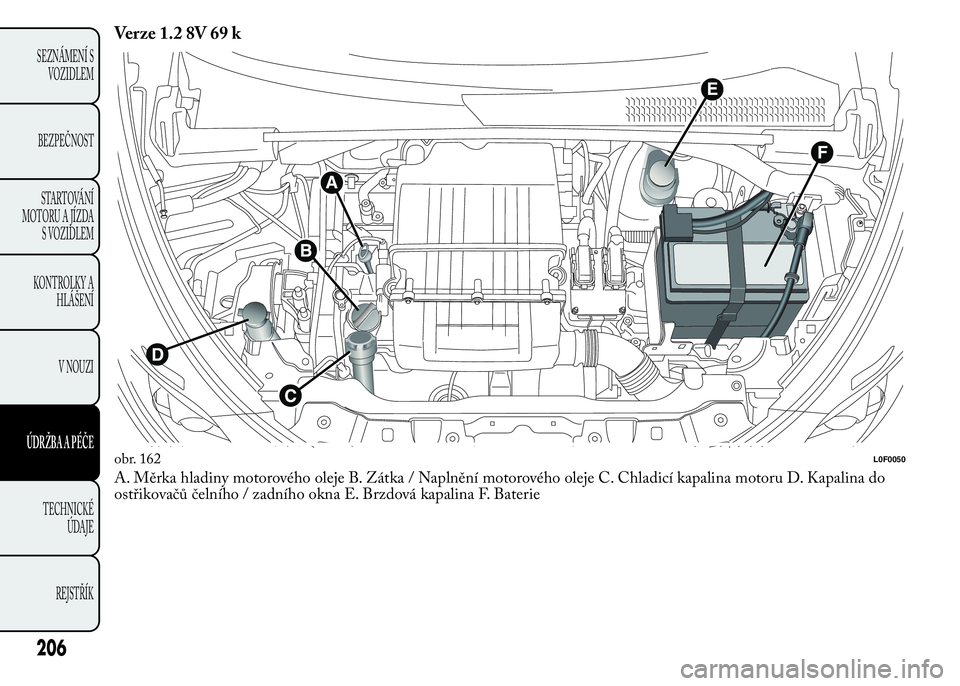

Verze 1.2 8V 69 k
A. Měrka hladiny motorového oleje B. Zátka / Naplnění motorového oleje C. Chladicí kapalina motoru D. Kapalina do
ostřikovačů čelního / zadního okna E. Brzdová kapalina F. Baterie
obr. 162L0F0050
